XT540NR - Drukarka etykiet Bixolon - Bezpłatna instrukcja obsługi

Rodzaj produktu	Drukarka etykiet termiczna bezpośrednia i termotransferowa
Marka	Bixolon
Model	XT540NR
Wymiary (dł. x szer. x wys.)	200 x 170 x 180 mm (około)
Waga	2,5 kg (około)
Zasilanie	100-240 V AC, 50/60 Hz
Czujniki	Czujnik odstępu i wycięcia (czerwona dioda LED), detektor czarnych znaczników (zielona dioda LED)
Metoda druku	Termiczna bezpośrednia i termotransferowa
Rozdzielczość druku	203 dpi (standardowa)
Prędkość druku	Do 127 mm/s
Maksymalna szerokość druku	104 mm
Nośniki druku	Etykiety, etykiety samoprzylepne, papier termiczny
Interfejs	USB, szeregowy, Ethernet (w zależności od konfiguracji)
Konserwacja i czyszczenie	Czyść głowicę drukującą wacikiem nasączonym alkoholem izopropylowym. Do przewodu zasilającego używaj suchej szmatki.
Bezpieczeństwo	Nie podłączaj kilku urządzeń do jednego gniazdka. Trzymaj płyny z dala. Odłącz w przypadku wyczucia zapachu lub dymu.
Części zamienne i naprawialność	Używaj wyłącznie oryginalnych części BIXOLON. W przypadku napraw skontaktuj się ze sprzedawcą.
Informacje ogólne	Instrukcja dostępna w języku francuskim, niemieckim, polskim. Więcej informacji na stronie BIXOLON.

Często zadawane pytania - XT540NR Bixolon

Jak zainstalować taśmę termotransferową?

Otwórz pokrywę drukarki, włóż taśmę na szpulki zgodnie z oznaczeniami w instrukcji. Upewnij się, że taśma jest odpowiednio napięta, a czujnik prawidłowo wykrywa znaczniki.

Co zrobić, jeśli drukarka nie drukuje?

Sprawdź, czy zasilanie jest podłączone i przewód prawidłowo włożony. Upewnij się, że rolka etykiet jest poprawnie załadowana, a czujnik nośnika jest odpowiednio ustawiony. Uruchom ponownie drukarkę.

Jak wyczyścić głowicę drukującą?

Wyłącz drukarkę i odłącz ją. Użyj wacika nasączonego alkoholem izopropylowym, aby delikatnie wyczyścić głowicę drukującą. Pozostaw do wyschnięcia przed ponownym użyciem.

Jakiego rodzaju etykiet mogę użyć?

Drukarka akceptuje etykiety termiczne bezpośrednie lub etykiety wymagające taśmy termotransferowej. Używaj etykiet kompatybilnych z drukarką o maksymalnej szerokości 104 mm.

Jak wymienić czujnik czarnych znaczników?

Czujnik czarnych znaczników (zielona dioda LED) jest zintegrowany. W przypadku uszkodzenia skontaktuj się z serwisem posprzedażowym BIXOLON. Nie próbuj wymieniać go samodzielnie, grozi to utratą gwarancji.

Drukarka wydziela zapach spalenizny. Co robić?

Natychmiast wyłącz drukarkę i odłącz przewód zasilający. Sprawdź, czy żaden przedmiot nie blokuje wentylacji. Skontaktuj się ze sprzedawcą lub działem obsługi klienta BIXOLON.

Czy mogę używać etykiet innych marek?

Tak, ale aby zapewnić optymalną jakość druku, zaleca się używanie oryginalnych materiałów eksploatacyjnych BIXOLON. Używanie niekompatybilnych etykiet może uszkodzić głowicę drukującą.

Jak wyregulować napięcie taśmy?

Napięcie jest zazwyczaj regulowane automatycznie. Jeśli wystąpią zagniecenia lub rozdarcia, ręcznie wyreguluj pokrętło napięcia znajdujące się z boku wspornika taśmy, postępując zgodnie z instrukcją.

Co zrobić, jeśli etykiety sklejają się?

Sprawdź, czy wilgotność otoczenia nie jest zbyt wysoka. Używaj wysokiej jakości etykiet i przechowuj je w suchym i umiarkowanym miejscu. Wyczyść rolkę napędową antystatyczną ściereczką.

Jak zaktualizować oprogramowanie sprzętowe (firmware) drukarki?

Pobierz najnowszą wersję firmware ze strony BIXOLON. Przenieś plik przez USB lub Ethernet zgodnie z instrukcją. Nie odłączaj drukarki podczas aktualizacji.

INSTRUKCJA OBSŁUGI XT540NR Bixolon

8 Czujnik odstepu i nacięcia (Czerwona dioda LED) Czujnik czarnego znaku (Zielona dioda LED)

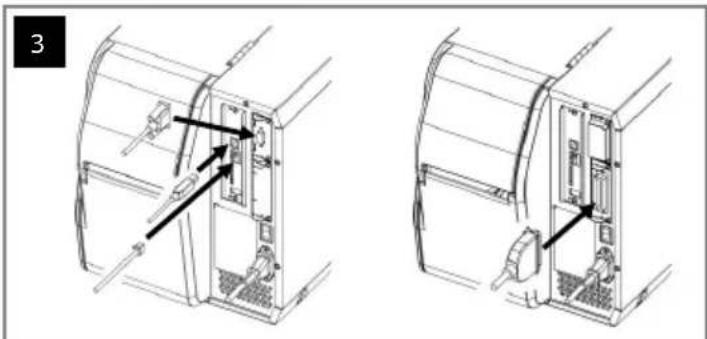

3

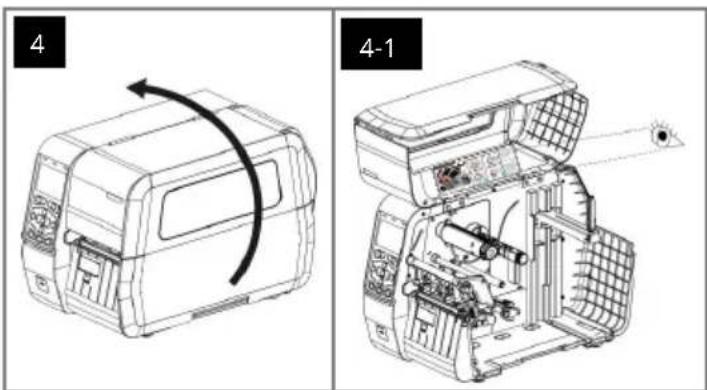

4 4-1

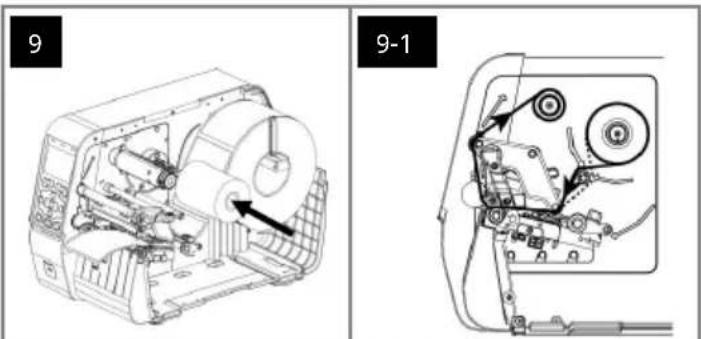

9 9-1

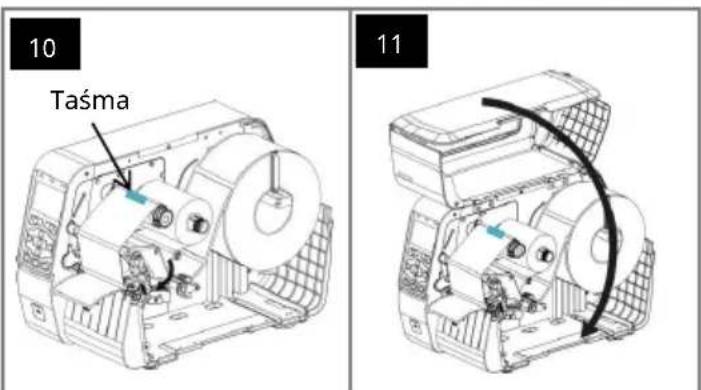

10 Taśma 11

12 W celu uzyskania dalszych informacji zachęcamy do odwiedzenia witryny internetowej firmy BIXOLON.

AVISO E CUIDADO

OSTRZEŻENIE I PRZESTROGA

Sygnalizuje niebezpieczeństwo śmierci, obrażeń fizycznych, poważnych strat finansowych, uszkodzenia danych itp. dla użytkownika.

Nie podłączeń wielu urządzeń do jednego gniażdka zasilania lub do wadliwego gniażdka zasilania. Należy używać wyłącznie uziemionych gniażdek elektrycznych spełniających normy branżowe. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub pożar.

Nie należy nadmiernie zaginać ani naciągać przewodu zasilającego. Przewód zasilający należy wrisnąć do końca do gniadzało, aby nie pozostał lutyny. Podczas odlączenia przewodu od gniadza zasilania należy go mocno trzymać. Nie wośno odkącać przewodu zasilającego podczas używania urządzenia. Nieprzestrzeganie tego zalecenia może społowodować porażenie pradem elektrycznym lub pożar.

Nadmierne ilości cierczy należy przechowywać z dala od przewodu zasilającego i gniażdka. W przypadku zabrudzenia przewodów zasilających należy wytrzeć je suchą szmatką. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lubpożar.

Jeżeli z produktu wydobywa się dźwny odgłoś, zapach spalenczy lub dym, należy natychmiast wyłączyć zasilanie i odlączyć przewód zasilający. W przypadku upuszczenia urządzenia lub uszkodzenia jego obudowy należy natychmi wyłączyć zasilanie i odlączyć przewód zasilający. Nie naraża urządzenia na wstrząsy. Mogłoby to spowodować uszkodzenie urządzenia lub pożar.

Urządzenie należy zainstalować w stałym miejscu, al zapobiec jego przewróceniu. Podczas przenoszenia urządzenia należy wyłączyć zasilanie i odcłaczyć wszystkie przewody podłączone do urządzenia, w ty przewód zasilający. Może to spowodować uszkodzeń urządzenia.

Nie dopuszczać do przedostania sie ciał obcych do wnętrza urządzenia. Nie umieszczać na urządzeniu ciężkich przedmiotów, cieczy ani metali. Mogłoby to spowodować uszkodzenie urządzenia lub pożar.

Polish

Należy używać wyłącznie oryginalnych produktów firmy BIXOLON. Firma nie zapewnia wsparcia posprzedażowego w przypadku uszkodzeń lub innych problemów związanych z jakością, które mogą wystąpić w przypadku podrobionych (lub regenerowanych) produktów.

Drobne akcesoria lub inne materiały opakowaniów należy przechowywać z dala od małych dzieci. Uwa ryzyko zadiawlenia. Niewłaściwe obchodzenie się z urządzeniem może spowodować obrażenia wymagające pilnej pomocy medycznej.

Nie dopuścić do uszkodzenia urządzenia przez ciężkie przedmioty. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub pożar.

Uzrzejcie niewy zainstalowc w doarza wantykowanym miojsu, pzwne, teleglosc o scany. Instalacja productu w irodevisie, w ktorych występcie nadmiernie zystelne, wilgot i walania temperatury lub wyjlskowe intorszywe przybrowenie uzerdzenia mote spowodowat usziedzanie drukanil ko pozar. Wrast temperatury wewiemiejnej mote wypazat pozar. W razie wątplikos co do umieszawienia uzerdzenia niewy skontakował stę z punktus sprawozny.

Nigdy nie należy samodzielnie demontować, naprawiać ani modyfikować urządzenia, ponieważ spowoduje to utratę gwarancji. W razie konieczności naprawy należy skontaktować się z oryginalnym miejscem zakupu.

W razie wystąpienia problemu z produktem należy skontaktować się z oryginalnym miejscem zakupu lub za pośrednictwem strony napraw produktów w witrynie internetowej firmy BIXOLON (www.bixolon.com).

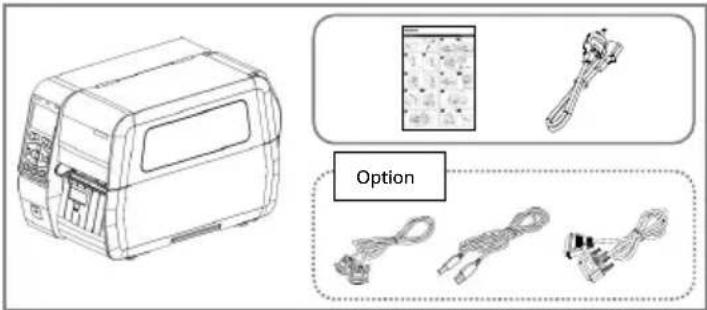

XT5-40 Series

Option

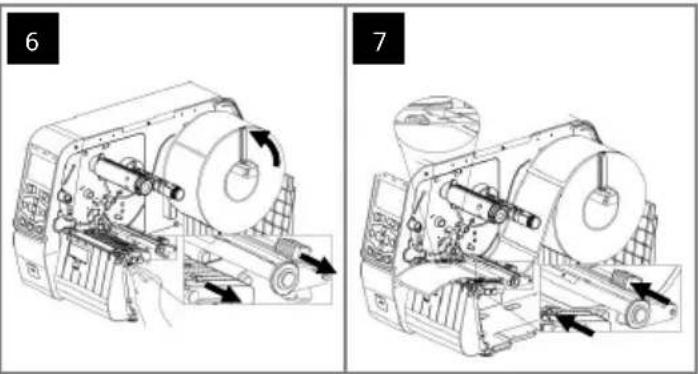

6 7
