BEDIENUNGSANLEITUNG DE 60K5A Kern

Betriebsanleitung Plattformwaage Operating instruction Platform scale Mode d’emploi Balance plate-forme

KERN DE Version 5.8 2017-11 Betriebsanleitung Plattformwaage

8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht) ........................................... 32

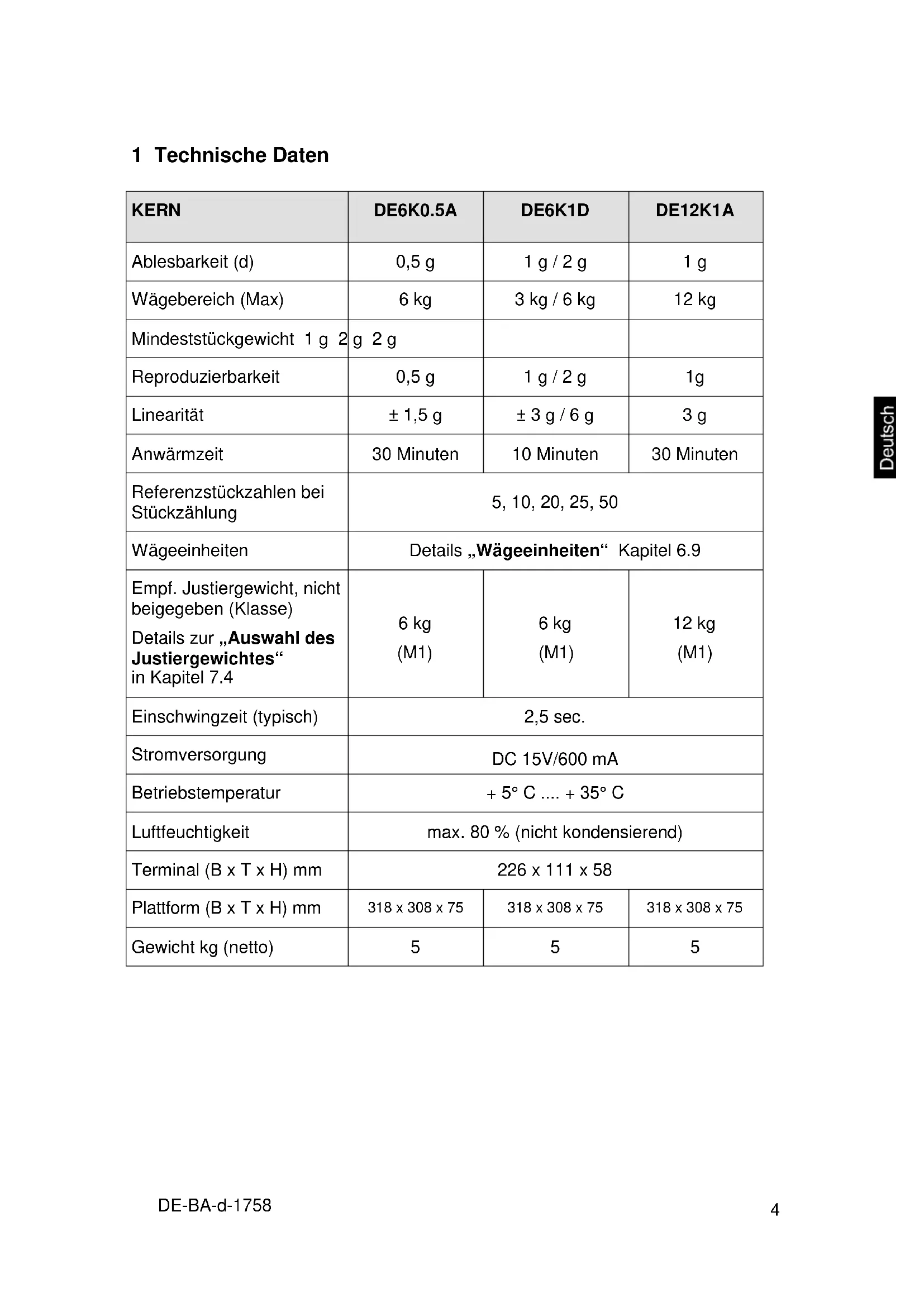

1 Technische Daten KERN DE6K0.5A DE6K1D DE12K1A Ablesbarkeit (d) 0,5 g 1 g / 2 g 1 g Wägebereich (Max) 6 kg 3 kg / 6 kg 12 kg Mindeststückgewicht 1 g 2 g 2 g Reproduzierbarkeit 0,5 g 1 g / 2 g 1g Linearität ± 1,5 g ± 3 g / 6 g 3 g Anwärmzeit 30 Minuten 10 Minuten 30 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klasse) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 6 kg (M1) 6 kg (M1) 12 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 75 318 x 308 x 75 318 x 308 x 75 Gewicht kg (netto) 5 5 55 DE-BA-d-1758 KERN DE15K0.2D DE15K2D DE24K2A Ablesbarkeit (d) 0,2 g / 0,5 g 2 g / 5 g 2 g Wägebereich (Max) 6 kg / 15 kg 6 kg / 15 kg 24 kg Mindeststückgewicht 400 mg 4 g 4 g Reproduzierbarkeit 0,2 g / 0,5 g 2 g / 5g 2 g Linearität ± 0,8 g / 2 g ± 6 g / 15 g ± 6 g Anwärmzeit 2 Stunden 10 Minuten 30 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klasse) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 15 kg (F2) 15 kg (M1) 20 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 85 318 x 308 x 75 Gewicht kg (netto) 7,5 5DE-BA-d-1758

KERN DE35K0.5D DE35K5D DE35K5DL Ablesbarkeit (d) 0,5 g / 1 g 5 g / 10 g Wägebereich (Max) 15 kg / 35 kg 15 kg / 35 kg Mindeststückgewicht 1 g 10 g Reproduzierbarkeit 0,5 g / 1g 5 g / 10 g Linearität ± 2 g / 4 g ± 15 g / 30 g Anwärmzeit 2 Stunden 10 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klasse) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 30 kg (F2) 30 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 85 318 x 308 x 75 522 x 403 x 90 Gewicht kg (netto) 7,5 4 167 DE-BA-d-1758 KERN DE60K1D DE60K1DL DE60K5A Ablesbarkeit (d) 1 g / 2 g 5 g Wägebereich (Max) 30 kg / 60 kg 60 kg Mindeststückgewicht 2 g 10 g Reproduzierbarkeit 1 g / 2 g 5 g Linearität ± 4 g / 8 g ± 15 g Anwärmzeit 2 Stunden 30 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klasse) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 60 kg (F2) 60 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 85 522 x 406 x 100 318 x 308 x 75 Gewicht kg (netto) 7,5 16 5DE-BA-d-1758

KERN DE60K10D DE60K10DL DE120K10A Ablesbarkeit (d) 10 g / 20g 10 g Wägebereich (Max) 30 kg / 60 kg 120 kg Mindeststückgewicht 20 g 20 g Reproduzierbarkeit 10 g / 20 g 10 g Linearität ± 30 g / 60 g ± 30 g Anwärmzeit 10 Minuten 30 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klasse) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 60 kg (M1) 60 kg (M1) 120 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 75 522 x 403 x 90 318 x 308 x 75 Gewicht kg (netto) 5 16 59 DE-BA-d-1758 KERN DE150K2D DE150K2DL DE150K20D DE150K20DL Ablesbarkeit (d) 2 g / 5g 20 g / 50 g 20 g / 50 g Wägebereich (Max) 60 kg / 150 kg Mindeststückgewicht 4 g 40 g 40 g Reproduzierbarkeit 2 g / 5 g 20 g / 50 g Linearität ± 8 g / 20 g ± 60 g / 150 g Anwärmzeit 2 Stunden 10 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klas- se) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 150 kg (F2) 150 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H )mm 318 x 308 x 85 522 x 406 x

KERN DE150K20DXL DE300K5DL DE300K50D DE300K50DL Ablesbarkeit (d) 20 g / 50 g 5 g / 10 g 50 g / 100 g Wägebereich (Max) 60 kg / 150 kg 150 kg / 300 kg Mindeststückgewicht 40 g 10 g 100 g 200 g Reproduzierbarkeit 20 g / 50 g 5 g / 10 g 50 g / 100 g Linearität ± 60 g / 150 g ± 20 g / 40 g ± 150 g / 300 g Anwärmzeit 10 Minuten 2 Stunden 10 Minuten Referenzstückzahlen bei Stückzählung 5, 10, 20, 25, 50 Wägeeinheiten Details „Wägeeinheiten“ Kapitel 6.9 Empf. Justiergewicht, nicht beigegeben (Klas- se) Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4 150 kg (M1) 300 kg (F2) 300 kg (M1) Einschwingzeit (typisch) 2,5 sec. Stromversorgung DC 15V/600 mA Betriebstemperatur + 5° C .... + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H )mm 650 x 500 x 105 522 x 406 x

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum bestimmen des Wägewertes von Wäge- gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä- gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei- chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi- gen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüg- lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder öffnen des Gerätes

• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten

• natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des MesswerkesDE-BA-d-1758

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbe- triebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not- wendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.13 DE-BA-d-1758 5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Ak- klimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, und Wägebehälter vermeiden. Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

Serienmäßiges Zubehör:

• BetriebsanleitungDE-BA-d-1758

• Waage auf eine waagrechte feste Unterlage stellen (siehe auch „5.2.1 Aufstellen“)

• Evtl. vorhandene Schutzfolie auf Wägeplatte abziehen.

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern.

5.4 Batteriebetrieb / Akkubetrieb ( optional )

Batteriedeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. Batteriedeckel wieder einsetzen. Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü (Kap. 8.1) aktiviert oder deaktiviert werden kann. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 4 mal betätigen, im Display erscheint „AF“. Mit der Taste bestätigen. Mit der Taste kann nun zwischen folgenden zwei Einstellungen ausgewählt werden:

1. „AF on“: Zur Batterieschonung schaltet die Waage 3 Minuten nach

abgeschlossener Wägung automatisch ab.

2. „AF off“: Abschaltfunktion deaktiviert.

Mit Taste Ihre ausgewählte Einstellung bestätigen. Sind die Batterien verbraucht, erscheint im Display „LO“. drücken und sofort Bat- terien wechseln. Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.15 DE-BA-d-1758

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waa- ge muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf- stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier- vorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Da- ten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nenn- werte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal.DE-BA-d-1758

Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit ( siehe Kap.1 ) zur Sta- bilisierung ist erforderlich. Waage mit Taste einschalten. -Taste drücken und gedrückt halten, nach dem akustischen Signal erscheint im Display für kurze Zeit „CAL“. Anschließend wird im Display blinkend die genaue Grö- ße des ausgewählten (Kap.7.4) Justiergewichtes angezeigt. Nun das Justiergewicht in die Mitte der Wägeplatte stellen. Jetzt die Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt automatisch der Rücksprung in den normalen Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes. Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Justierung wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen- genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.17 DE-BA-d-1758 6 Betrieb

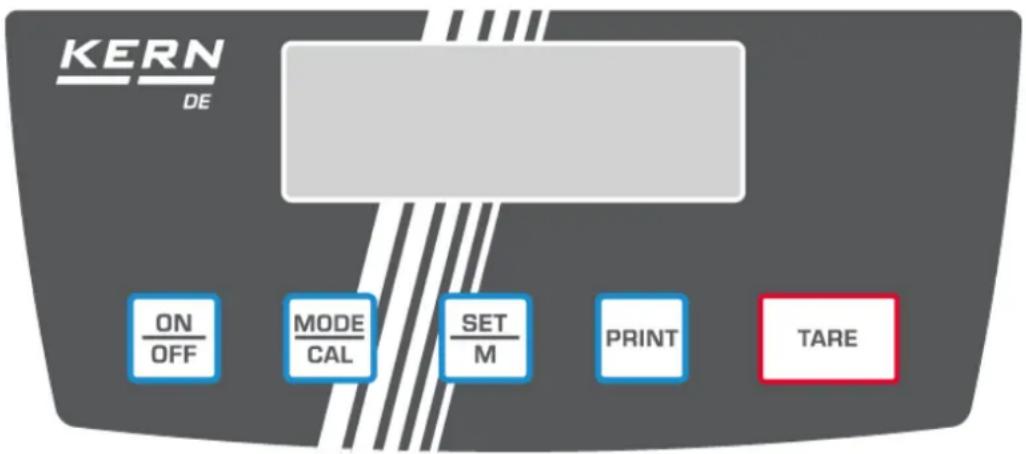

6.1 Anzeigenübersicht

Waage mit Taste einschalten. Waage zeigt für etwa 3 Sekunden „88888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit. Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, - Taste drü- cken. Erst jetzt (!) Wägegut auf die Wägeplatte legen. Darauf achten, daß das Wägegut nicht am Waagengehäuse oder an der Unterlage streift. Nun wird das Gewicht angezeigt, wobei nach erfolgter Stillstandskontrolle rechts im Display die Wägeeinheit (z. B. g oder kg) erscheint. Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „Error“ (=Überlast) sowie ein Pfeifton.DE-BA-d-1758

Waage mit Taste einschalten und „0“-Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und Taste drücken. Waagenanzeige geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert. Drückt man nach Anschluß des Wägevorgangs wieder die Taste, erscheint er- neut „0“ im Display. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist. Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige.

6.4 PRE-Tare- Funktion

Mit dieser Funktion kann das Gewicht eines Taragefäßes gespeichert werden. Dieser Wert bleibt auch gespeichert, wenn die Waage zwischenzeitlich aus- und wieder eingeschaltet wurde. Dazu die Waage mit Taste einschalten und „0“-Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und Taste 6 mal drücken, bis „PtArE“ auf dem Display blinkt. Mit dem Betätigen der Taste wird nun das aktuelle Gewicht auf der Waagschale als PRE-Tare-Gewicht gespeichert. Zum Ausschalten dieser Funktion ist bei entlasteter Wägeplatte die Taste 6 mal zu drücken, bis PtArE auf dem Display blinkt. Nachfolgend ist die Taste zu betä- tigen. Das gespeicherte PRE-Tare-Gewicht ist gelöscht.

6.5 Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw. Waage mit Taste einschalten und „0“-Anzeige abwarten. Sollgewicht auf die Wägeplatte und mit Taste auf „0“ tarieren. Sollgewicht ab- nehmen. Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Soll- gewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden. Zurück in den Wägemodus durch Drücken der Taste.19 DE-BA-d-1758

Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste kurz drücken. Referenzstückzahl 5 erscheint. Durch Mehrfachbetätigung der Taste können weitere Referenzstückzahlen 10, 20, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte, wie die eingestellte Referenzstückzahl ver- langt. Mit Taste quittieren. Die Waage befindet sich nunmehr im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. Durch Druck auf Taste kehrt die Waage in den Wägemodus zurück und zeigt das Gewicht der gezählten Teile an. Wichtig: Je größer die Referenzstückzahl, desto genauer die Stückzählung. Kleinstes Zählgewicht siehe Tabelle „Technische Daten“, wird dieses unterschritten, erscheint im Display „Er 1“. Mit Taste zurück in den Wägemodus. Taragefäße können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Taragefäß mit Taste austarieren.

6.7 Netto-Total-Wägungen

Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehäl- ter einwiegt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters). Beispiel: Waage mit Taste einschalten und „0“-Anzeige abwarten. Tarabehälter auf Wägeplatte stellen, Tarieren mit Taste auf „0“. Komponente einwiegen, tarieren mit Taste (Memory) auf „0“. Memory- Aktivierung wird durch ein Dreieck am linken Rand des Displays angezeigt. Komponente einwiegen, bei Druck auf Taste erscheint das Netto-Total, d.h. Summengewicht von Komponenten und . Tarieren mit Taste auf „0“. Einwiegen Komponente einwiegen, bei Druck auf Taste erscheint das Netto-Total, d. h. Summengewicht von Komponenten und und . Rezeptur gegebenenfalls zum gewünschten Endwert auffüllen. Zurück in den Wägemodus durch Drücken der Taste.DE-BA-d-1758

6.8 Prozent-Wägungen

Anzeigesymbol: % Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re- ferenzgewicht. Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste mehrmals kurz betätigen. Sie durchlaufen die Referenzstückzahlen der Zählfunktion, anschließend erscheint „100%“ im Display. Legen Sie den Referenzkörper auf die Waagschale. Drücken Sie die Taste, das Gewicht des Körpers wird als Referenz (100%) über- nommen. Nun können Sie Prüflinge auf die Wägeplatte legen, der Prozentwert zum Referenz- körper wird im Display angezeigt. Zurück in den Wägemodus durch Drücken der Taste.21 DE-BA-d-1758

6.9 Wägeeinheiten (Unit)

Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint. kurz betätigen, die eingestellte Einheit erscheint im Display. Mit der Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden. Durch Drücken der Taste wird die eingestellte Wägeeinheit übernommen.

Display anzeige Umrechnungsfaktor 1 g = Gramm

Frei wählbarer Faktor *) FFA xx.xx

Um einen eigenen Umrechnungsfaktor einzugeben, ist wie oben beschrieben, die Taste so oft zu drücken bis „FFA“ im Display erscheint. Durch Drücken der Taste gelangt man in die Auswahl. Die letzte Stelle beginnt zu blinken. Mit der Taste wird der angezeigte Wert um 1 erhöht, mit der Taste um 1 verringert. Mit der Taste wird jeweils um eine Stelle nach links gesprungen. Wenn alle Ände- rungen vorgenommen wurden, wird mit der Taste dieser Wert abgespeichert und durch nochmaliges Drücken der Taste wird der „Frei wählbarer Faktor“ als aktu- elle Wägeeinheit übernommen.DE-BA-d-1758

Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert. Die Details können dieser Tabelle entnommen werden:

Frei wählbarer Faktor

Frei wählbarer Faktor

6.10 Hinterleuchtung der Anzeige

Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 7 mal betätigen, im Display erscheint „bl“. Mit der Taste bestätigen. Mit der Taste kann nun zwischen folgenden drei Einstellungen ausgewählt werden: Anzeige Einstellung Funktion „bl“ on Hinterleuchtung eingeschaltet Kontrastreiche Anzeige, die auch im Dunkeln ab- gelesen werden kann. „bl“ off Hinterleuchtung ausgeschaltet Batterieschonung „bl“ Ch Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Batterieschonung

Mit Taste Ihre ausgewählte Einstellung bestätigen.DE-BA-d-1758

6.11 Tierwägefunktion

Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbildung). Mit dieser ist es möglich, Haustiere oder Kleintiere exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Bemerkung: Bei zu lebhafter Bewegung kann keine exakte Wägung erfolgen. Im Menü kann die Tierwägefunktion aus- bzw. eingeschaltet werden. Dazu ist wie folgt vorzugehen: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint. Taste 8 mal betätigen, im Display erscheint „ANL“. Mit der Taste bestätigen. Mit der Taste kann nun eine der folgenden Einstellungen ausgewählt werden: Anzeige Funktion „ANL“ off Tierwägefunktion ist ausgeschaltet „ANL“ 3 Wägewertermittlung über 3 s bis zur Wertanzeige „ANL“ 5 Wägewertermittlung über 5 s bis zur Wertanzeige „ANL“ 10 Wägewertermittlung über 10 s bis zur Wertanzeige „ANL“ 15 Wägewertermittlung über 15 s bis zur Wertanzeige

Mit Taste die ausgewählte Einstellung bestätigen.

Bedienung: Waage mit ON -Taste einschalten und „0“-Anzeige abwarten. Das Wägegut (Tier) auf die Wägeplatte stellen und die Taste betätigen. Im Dis- play wird die vorgewählte Zeit in Sekunden angezeigt und wird heruntergezählt. Während dieser Zeit nimmt die Waage mehrere Messwerte auf. Bei Erreichen der „0“ ertönt ein akustisches Signal und der Wägewert wird angezeigt. Durch wiederholtes Drücken der Taste kehrt die Waage in den normalen Wäge- modus zurück. Nochmaliges Drücken der Taste aktiviert diese Funktion erneut.25 DE-BA-d-1758 Unit

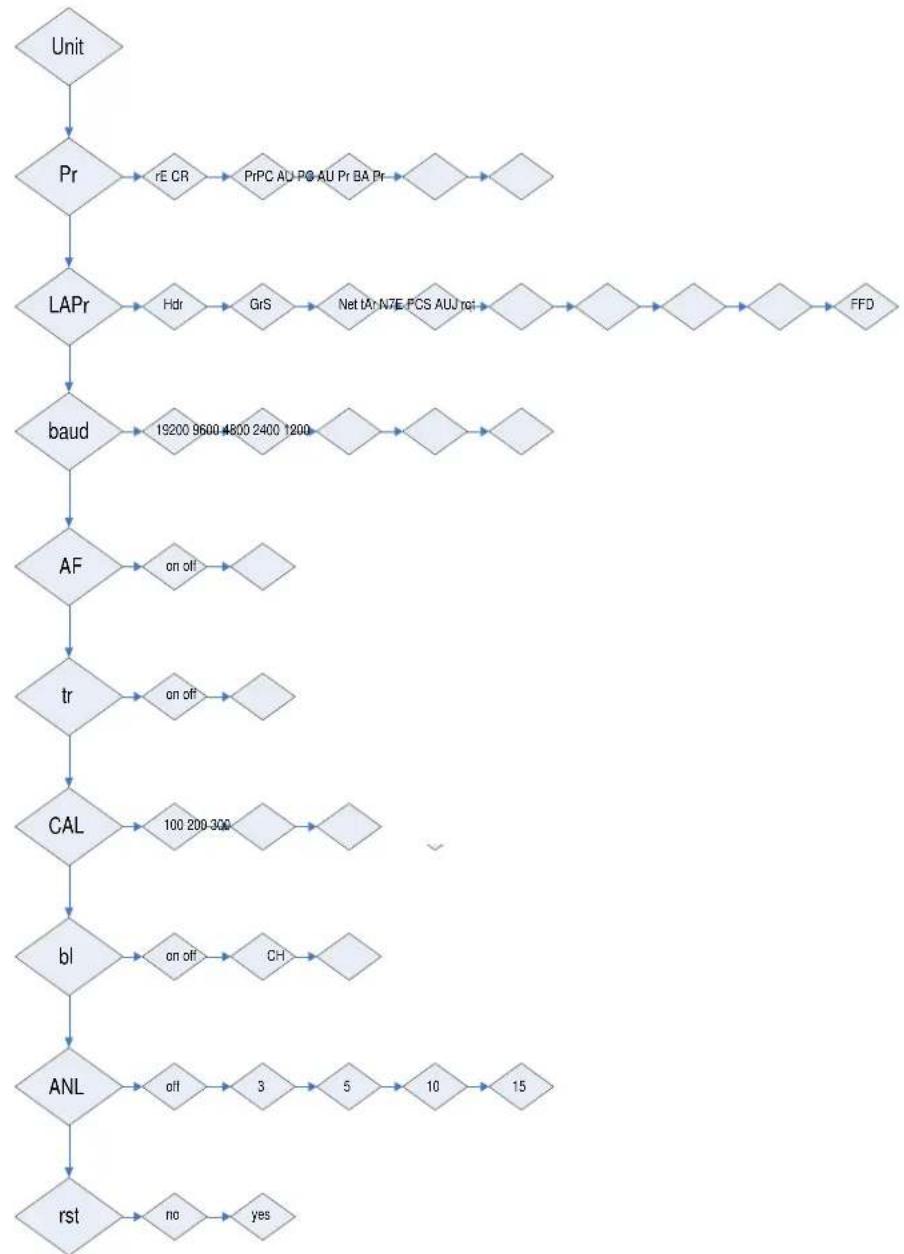

7.1 Menüstruktur aufrufen

Waage mit Taste einschalten und „0“-Anzeige abwarten. Zum Einstieg in die Menüstruktur die Taste ca. 3 Sek. gedrückt halten bis „UNIT“ erscheint. Durch Betätigen der Taste werden die verschiedenen Menüpunkte aufgerufen. Mit der Taste wird ein Menüpunkt ausgewählt. Innerhalb dieses Menüpunktes erfolgt die Auswahl mit der -Taste. Bei wiederholtem Betätigen der Taste wird die Einstellung gespeichert. PRINT-Taste 3 Sekunden betätigen Kapitel 7.5.1 Datenübertragungsmodus Kapitel 7.6 Auswahl Druckausgabe

Kapitel 5.4 Batteriebetrieb

Kapitel 7.4 Auswahl Justiergewicht

Kapitel 6.10 Hinterleuchtung

Kapitel 6.11 Tierwägefunktion

Kapitel 7.7 Rücksetzen auf WerkseinstellungDE-BA-d-1758

7.2 Menüstruktur verlassen

Überall im Menü ist es möglich, die Menüstruktur zu verlassen, und dabei die durch- geführten Änderungen zu speichern bzw. zu verwerfen. Nachdem die Taste gedrückt wurde, erscheint „Exit“ im Display. A: Mit der ( Ja ) - Taste bestätigen. Danach erscheint „store“ in der Anzeige. Wenn gespeichert werden soll, ist die Taste wiederholt zu drücken. Wenn ohne zu speichern das Menü verlassen werden soll, ist die Taste ( Nein ) zu drücken. B : Die Taste ( nicht verlassen ) ist zu drücken, um zum nächsten Menüpunkt zu gelangen. Nachdem alle individuellen Einstellungen vorgenommen wurden, kann abgespeichert werden.

7.3 Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankungen automatisch ta- riert. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten. Bei ausgeschaltetem Zero - Tracking wird die Waagenanzeige jedoch unruhiger. Zero-Tracking aktivieren/deaktivieren Waagenanzeige

1. Taste so lange gedrückt halten, bis „Unit

" angezeigt wird. Unit

2. Taste mehrmals drücken, bis „tr“ angezeigt wird.

3. Durch Drücken der Taste kann die Funktion

aktiviert werden. tr on

4. Durch nochmaliges Drücken der Taste wird die

Funktion deaktiviert. tr off

5. Mit der Taste wird die geänderte Einstellung

6. Die Waage springt in den Wägemodus zurück.

0,0 g27 DE-BA-d-1758

7.4 Auswahl des Justiergewichtes

Bei der Modellreihe KERN DE kann das Justiergewicht aus drei vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unten, Werks- einstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu er- langen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. DE6K0.5A DE6K1D DE12K1A DE15K0.2D

7.5 Schnittstelle RS232C

Datenausgabe über Schnittstelle RS 232 C Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

7.5.1 Datenübertragungsmodus

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

rE CR Datenausgabe über Fernsteuerbefehle

Pr PC Datenausgabe durch Drücken der PRINT-Taste

AU PC Kontinuierliche Datenausgabe

bA Pr Ausgabe auf Barcode-Drucker

AU Pr Autom. Datenausgabe stabiler Wägewerte

Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä- gemodus zurück.29 DE-BA-d-1758

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.DE-BA-d-1758

7.6 Auswahl Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschten Ausgabeparameter auswählen

Hdr Ausgabe der Kopfzeilen

GrS Ausgabe des Gesamtgewichts

Net Ausgabe der Nettogewichts

tAr Ausgabe der Taragewichts

N7E Ausgabe des gespeicherten Gewichts

PCS Ausgabe der Stückzahl

AUJ Ausgabe der Stückgewichts

Rqt Ausgabe der Referenzstückzahl

FFd Ausgabe eines Seitenvorschubs bei Start Druckausgabe

FFE Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

Auswahl mit SET-Taste bestätigen, der aktuelle Status ( on / off ) wird angezeigt. Mit MODE- und PRINT-Taste wird der Status geändert „on

off“. Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä- gemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.31 DE-BA-d-1758

7.7 Zurücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werks- einstellungen zurückgesetzt. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen

rSt yes Waage wird auf Werkseinstellung zurückgesetzt

Waage bleibt in individueller Einstellung

Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.DE-BA-d-1758

8 Datenausgang RS 232 C

8.1 Technische Daten

8-bit ASCII Code 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit Baudrate wählbar auf 1200, 2400, 4800, 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt

8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht)

8.3 Beschreibung des Datentransfers

PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen. a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

b. Format im Fehlerfall

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.

c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

d. Format im Fehlerfall

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

f. Format im Fehlerfall

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen.

Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet

Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet

Funktion: Es werden keine Daten gesendet, die Waage führt die Ta- ra-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

i. Format im Fehlerfall

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

8.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen ( Kapitel 8.5.1). Als Barcode-Drucker ist ein Zebra-Drucker Modell LP2824 vorgesehen. Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann. Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthalte- nen Schnittstellenkabel zu verbinden. Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der Taste ein Etikett ausgedruckt.

M Leerzeichen oder M S Leerzeichen oder negatives Vorzeichen (-)

10 numerische ASCII-Codes für Gewichtswerte einschließlich Dezi- malstelle oder Leerzeichen

3 ASCII-Codes für Wägeeinheit Stk. / % / oder Leerzeichen B Leerzeichen E, o, r ASCII-Code oder “E, o, r” CR Carriage Return LF (Line Feed)DE-BA-d-1758

9 Wartung, Instandhaltung, Entsorgung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.37 DE-BA-d-1758 10 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien / Akkus sind falsch einge- legt oder leer.

• Es sind keine Batterien / Akkus eingelegt Die Gewichtsanzeige ändert sich

• Luftzug/Luftbewegungen fortwährend

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremd- körpern.

• Elektromagnetische Felder/ Statische Auf- ladung (anderen Aufstellungsort wählen / falls möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich

• Die Waagenanzeige steht nicht auf Null falsch

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwan- kungen.

• Die Waage steht nicht eben.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wäh- len / falls möglich, störendes Gerät aus- schalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Fachhändler benachrichtigen.DE-BA-d-1758

Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0)

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien /Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons- ten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch- gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen.39 DE-BA-d-1758 11 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:
