BEDIENUNGSANLEITUNG GS 7502 PI Güde

Originalbetriebsanleitung

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | GERÄTEBESCHREIBUNG | ANFORDERUNGEN AN DEN BEDIENER | VERHALTEN IM NOTFALL | SYMBOLE |SICHERHEITSHINWEISE | GEWÄHRLEISTUNG | SERVICE | INSPEKTIONS UND WARTUNGSPLAN | STÖRUNGSSUCHE | ENTSORGUNG |

----DE Originalbetriebsanleitung

Transport / Lagerung

Transport / Lagerung

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsan- leitung aufmerksam gelesen und verstanden haben. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. Bestimmungsgemäße Verwendung Die Pumpe ist ausschließlich zum Entwässern sowie zum Um- und Auspumpen von Behältern im Haus, Garten, Hof und Landwirtschaft und nur für Wasser bestimmt. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestim

mungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. Gerätebeschreibung

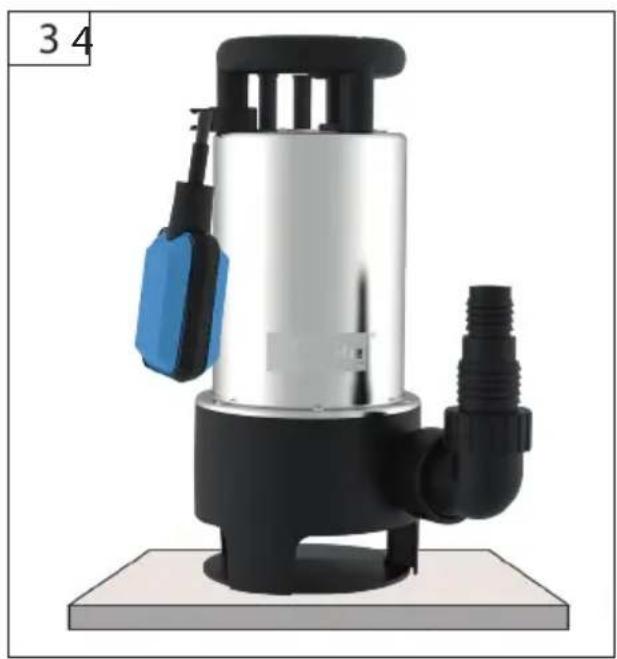

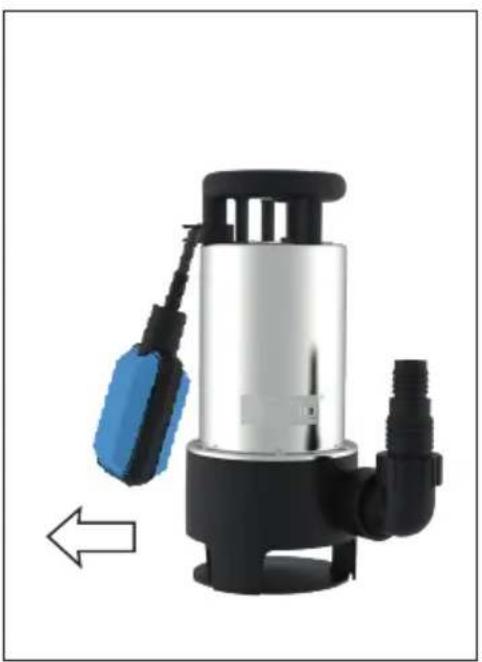

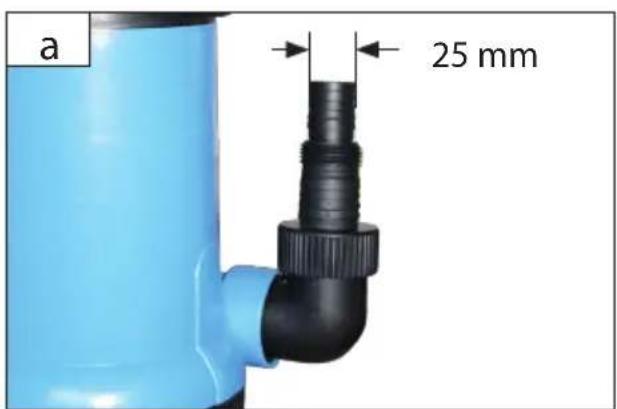

| Pumpenanschlusswinkel

| Schlauchanschlussstutzen

| Anschlusskabel Technische Daten Schmutzwassertauchpumpe GS 1103 PI Artikel-Nr. ...........................................................................94639 Anschluss ................................................... 230 V/ 50 Hz Motorleistung P1 ............................................. 1100 W Max. Tauchtiefe ..........................................................7 m Max. Förderhöhe .......................................................8 m Max. Fördermenge ....................................... 20000 l/h Max. Partikelgröße .............................................25 mm Max. Wassertemperatur ........................................35°C Schlauchanschlussgewinde ...............................1 ½“ IG Schutzart ................................................................... IP X8 Gewicht ................................................................... 5,6 kg Die Pumpe ist nicht für den Langzeitbetrieb (z.B. als Umwälzpumpe in Teiche oder für Bachläufe) geeignet. Die Lebensdauer wird bei dieser Betriebsart entsprechend verkürzt. Verwenden Sie in diesem Fall eine Zeitschaltuhr und sorgen Sie für ausreichende Ruhephasen zwischen den Betriebszyklen. Die Pumpe ist nicht als dauerhafte, automatische Überlaufsicherung von Zisternen und Brunnen oder zur Grundwasserregulierung in Kellerräumen geeignet. Die Pumpe ist nicht zum Fördern von Trinkwasser zu verwenden! Die Pumpe darf nicht als Druckerhöhungsan- lage an das bestehende Wasserleitungsnetz angeschlossen werden. Anforderungen an den Bediener Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben. Qualikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qua

likation für den Gebrauch des Gerätes notwendig. Mindestalter: Das Gerät darf nur von Personen betrie

ben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsaus- bildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung: Die Benutzung des Gerätes bedarf ledig- lich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Achten Sie darauf, dass sich keine Personen im Ge

fahrenbereich aufhalten. DEUTSCH IPX8 DE10 Verhalten im Notfall Leiten Sie die der Verletzung entsprechend not- wendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädi- gungen und stellen Sie diesen ruhig. Für einen even- tuell eintretenden Unfall sollte immer ein Verbands- kasten nach DIN 13164 am Arbeitsplatz gribereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben::

3. Zahl der Verletzten

4. Art der Verletzungen

Symbole Bedienungsanleitung lesen Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. Am Kabel ziehen / transportieren verboten Im Fördermedium aufhalten verboten Trocken aufbewahren/lagern Nicht frostsicher Warnung vor gefährlicher elektrischer Spannung Warnung vor automatischem Anlauf Zubehör - Im Lieferumfang nicht ent- halten, empfohlene Ergänzung aus dem Zubehörprogramm. 1½“ IG Baujahr: 2013 Ser.-Nr.: xxxxx-xxxx-xxxx Artikel-Nr.: 05028 FSP 7000 S Made in P.R. China Just in Time, Birkichstraße 6, D-74549 Wolpertshausen FLACHSAUGERPUMPE 7000 l/h 70x50 mm 4,1

made for ZEUS GmbH & Co. KG Celler Straße 47, D-29614 Soltau www.zeus-online.de The logo must be proportional an the letters Mr. Gardener must be full white PRINT ON transparent COLORED MATERIAL USE STRONG PLASTIC MATERIAL, RESISTANT AGAINST DELAMINATION Pumpe schräg ins Wasser eintauchen Manuelle Einstellungen Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden. Vor Nässe schützen Packungsorientierung Oben Sicherheitshinweise GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom! Der Betrieb ist nur mit Fehlerstrom-Schutz- schalter (RCD max. Fehlerstrom 30mA) zulässig. Fragen Sie bitte Ihren Elektrofachmann. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten phy

sischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung/ oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu

stellen, dass sie nicht mit dem Gerät spielen. Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten. Der Betrieb ist nur mit Fehlerstrom-Schutzschalter (RCD max. Fehlerstrom 30mA) zulässig. Fragen Sie bitte Ihren Elektrofachmann. Vor Inbetriebsetzung muss durch einen zuständigen Elek

triker überprüft werden, dass die verlangten elektrischen Sicherheitsmaßnahmen vorhanden sind. Nationale Bestimmungen müssen hierbei beachtet werden. Der elektrische Anschluss hat über eine Steckdose zu erfolgen. Es ist darauf zu achten, dass die Anschlusssteckdose vom Wasser und Feuchtigkeit entfernt ist und dass der Stecker vor Feuchtigkeit geschützt wird. Spannung überprüfen. Die auf dem Typenschild angegebenen technischen Daten müssen mit der Spannung des Stromnetzes übereinstimmen. Nur ein für den Außenbereich zugelassenes spritz

wassergeschütztes Verlängerungskabel verwenden. DEUTSCH DE11 Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei ge- werblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanlei

tungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Für Schäden durch eine nicht fachgerechte Instal

lation oder unsachgemäßem Betrieb der Pumpe übernimmt GÜDE keine Haftung. Die Anlage muss in regelmäßigen Abständen kontrol

liert und auf deren einwandfreien Zustand geprüft werden. Wir machen Sie darauf aufmerksam, dass wir gemäß den gültigen Normen bezüglich eventueller von unseren Geräten verursachten Schäden für das nachstehend Angegebene keine Verantwortung übernehmen

• Unangebrachte Reparaturen, die durch nicht bevollmächtigte Servicestellen durchgeführt worden sind;

• Zweckentfremdung bzw. nicht Einhaltung der bestimmungsgemäßen Verwendung;

• Überlastung der Pumpe durch Dauerbetrieb;

• Frostschäden und andere durch Witterungsein- üsse verursachte Defekte; Für die Zubehörteile gelten die selben Vorschriften. Zur Vermeidung bzw. Vorbeugung eventueller Schäden (wie z.B. überschwemmte Räume usw.) infolge eines nicht einwandfreien Pumpenbetriebs (durch Störungen bzw. Mängel) ist der Besitzer (Benutzer) verpichtet, an

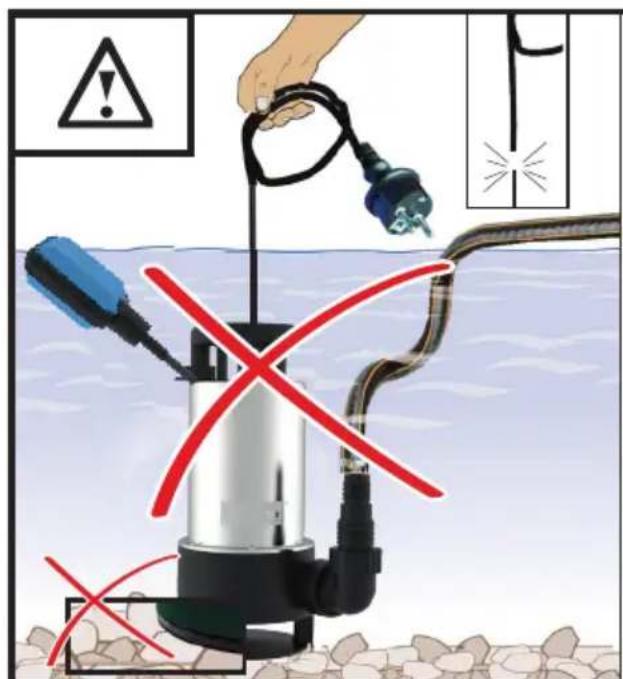

gemessene Sicherheitsmaßnahmen zu treen (Einbau einer Alarmvorrichtung, Reservepumpe o.ä.). Die elektrisch angeschlossene Pumpe niemals am Kabel anfassen, eintauchen bzw. anheben oder transportieren! Vor Inbetriebnahme des Geräts überprüfen, dass das Elektrokabel und/ oder die Steckdose nicht beschä

digt sind. Um Gefährdungen zu vermeiden muss eine beschä

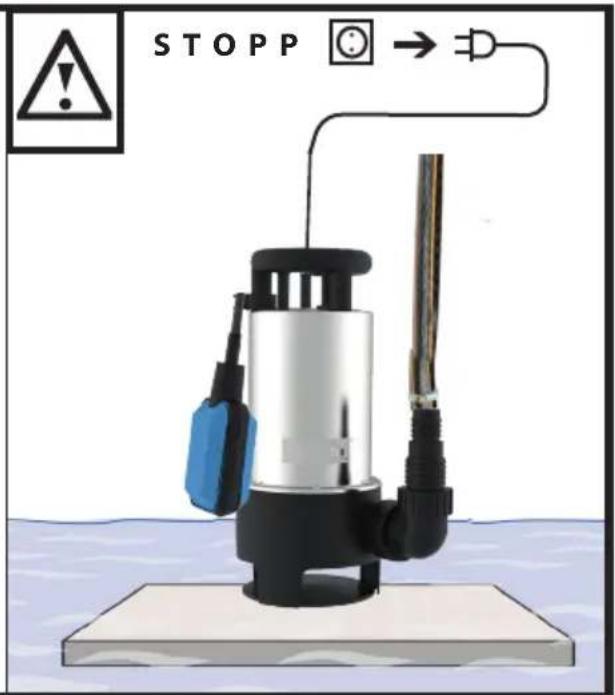

digte Netzanschlussleitung durch den Hersteller ersetzt werden. Nehmen Sie unter keinen Umständen eigenhändige Reparaturen durch. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Vor dem Eintauchen, nach Außerbetriebnahme, bei Beheben von Störungen und vor der Wartung den Netzstecker ziehen. Wenn die Pumpe in Betrieb ist, dürfen sich weder Personen noch Tiere in der zu fördernden Flüssigkeit, aufhalten, eintauchen (z.B. Schwimmbäder, Keller usw.) . Die Pumpe darf in keinem Fall in trockenem Zustand laufen. Betreiben Sie die Pumpe nie unbeaufsichtigt, um Folgeschäden durch eventl. Fehlfunktionen zu vermeiden. Trennen Sie die Pumpe grundsätzlich vom Stromnetz wenn diese nicht benutzt wird. Die Temperatur der heraus zu pumpenden Flüssigkeit darf +35 °C nicht überschreiten. Durch das Ausießen des Schmiermittels könnte eine Verschmutzung der Flüssigkeit auftreten. Falls die Pumpe in Teichen, Brunnen usw., sowie in den entsprechenden Wasseranlagen, eingesetzt wird, müssen die in dem entsprechenden Land gültigen Normen für den Einsatz von Pumpen, unbedingt beachtet werden. Der Benutzer ist gegenüber Dritten, in Bezug auf den Gebrauch der Pumpe (Wasseranlage usw.), verantwortlich. Betrieb Die Pumpe darf in keinem Fall in trockenem Zustand laufen. DEUTSCH

DE12 DEUTSCH Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanlei- tung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklama- tionsfall identizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein. Seriennummer: Artikelnummer: Baujahr: Wartung Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist. Das Gerät darf nicht benutzt werden falls es beschä

digt ist oder die Sicherheitseinrichtungen defekt sind. Falls die Pumpe defekt ist, hat die Reparatur aus

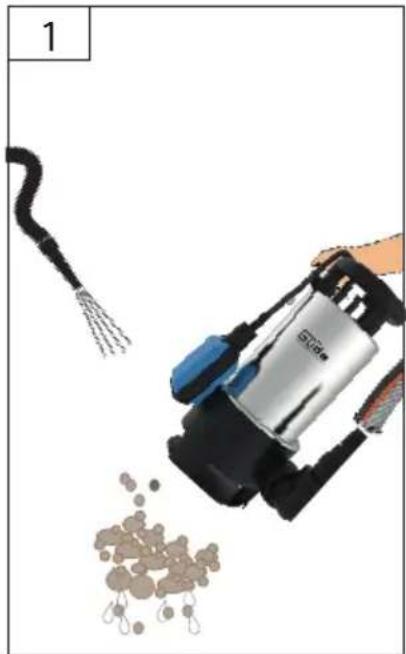

schließlich durch den GÜDE Service zu erfolgen. Es dürfen nur Originalersatzteile verwendet werden. Um eine lange Lebensdauer der Pumpendichtungen zu gewährleisten empfehlen wir die Pumpe in regel

mäßigen Abständen mit sauberem Wasser zu spülen. Bei der Wintereinlagerung ist zu beachten, dass sich kein Wasser im Gerät bendet, weil sonst die Frost

wirkung das Gerät zerstören würde. Für jeglichen Transport ist die Pumpe vom Stromnetz zu trennen! Die Pumpe muss völlig entleert und frostsicher gelagert werden. Ein Festkleben der mechanischen Dichtungen wird vermindert in dem die Pumpe mit geeignetem Öl (z. B. Panzenöl) gespült wird. Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher

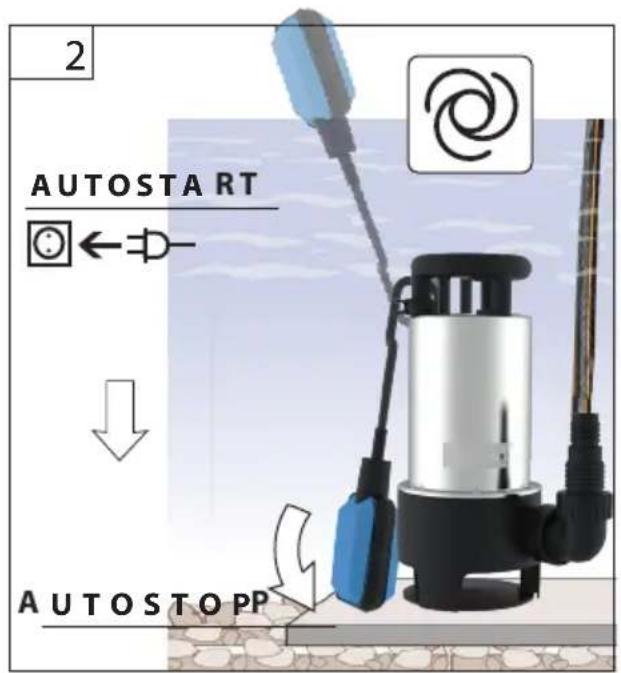

sehbaren Unfällen und Verletzungen führen. Entsorgung Entsorgen Sie Elektrogeräte nicht über den Hausmüll. Gemäß europäischer Richtlinie 2002/96/EG über Elektro-und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wie- derverwertung zugeführt werden. Recycling- Alternative zur Rücksendeauorderung Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne des na- tionalen Kreislaufwirtschafts und Abfallgesetzes durchführt.Nicht betroen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. DE13 Inspektions- und Wartungsplan Zeitintervall Beschreibung Evtl. weitere Details Nach Bedarf und Ver- schmutzungsgrad Reinigen und Spülen Funktion des Schwimmerschalters prüfen Störungen - Ursachen - Behebung Störung Ursache Behebung Motor läuft nicht an Netzspannung fehlt Pumpenrad blockiert Schwimmerschalter in Abschaltposition <<Spannung überprüfen>> Pumpenrad visuell auf Fremdkörper untersuchen. Wasserstand kontrollieren Pumpe saugt nicht an Pumpengehäuse ohne Wasser Wasserstand zu niedrig Schlauchanschluss zu stark reduziert Pumpenrad verstopft Luftblasen entweichen lassen

Pumpe ausschalten, Wasserstand muss steigen. Schlauchanschluss möglichst groß wählen Schlauchanschluss ersetzen Verstopfung entfernen Thermoschalter schal- tet die Pumpe ab

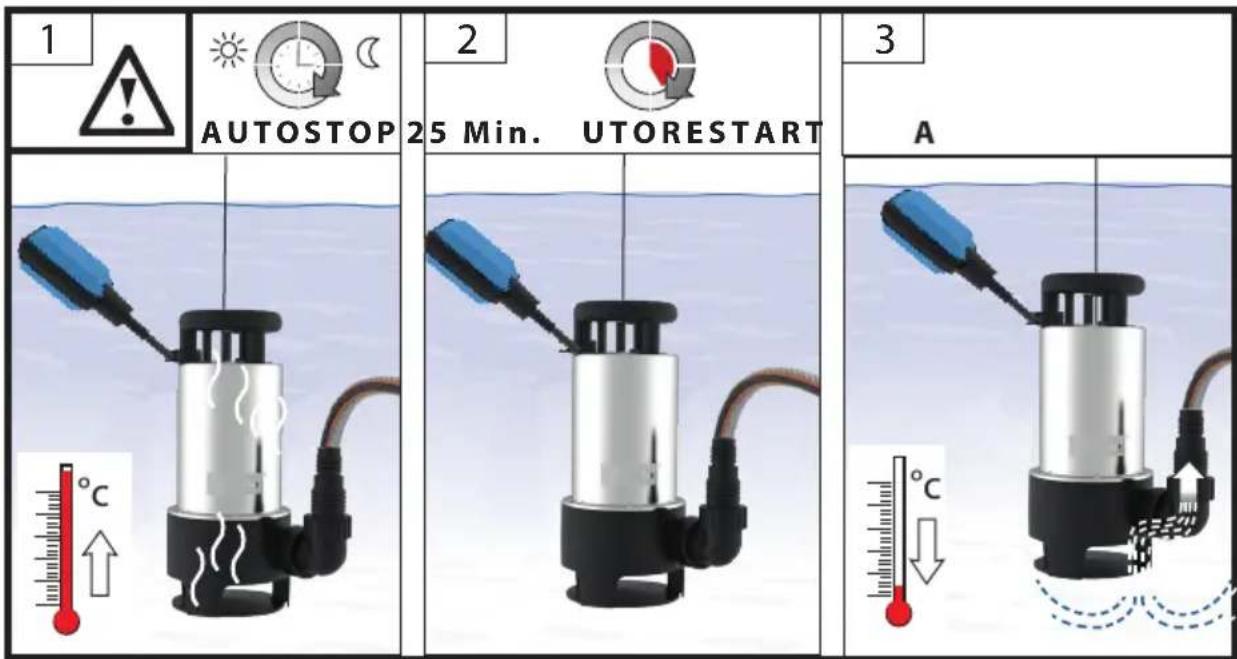

Saugkorb verschmutzt Wassertemperatur zu hoch Pumpe läuft dauerhaft gegen maximalen Druck. Saugkorb reinigen und Pumpe abkühlen lassen. Wassertemperatur senken Des Öfteren Pausen einlegen Wasser-Fördermenge ungenügend Saugkorb verschmutzt Wasserspiegel sinkt rasch Maximale Förderhöhe überschritten Knick in der Förderleitung Saugkorb reinigen Für ausreichend Nachuss sorgen Länge des Förderwegs überprüfen Überprüfung der Förderleitung DEUTSCH
