KRCDJ642 - Herd CANDY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG KRCDJ642 CANDY

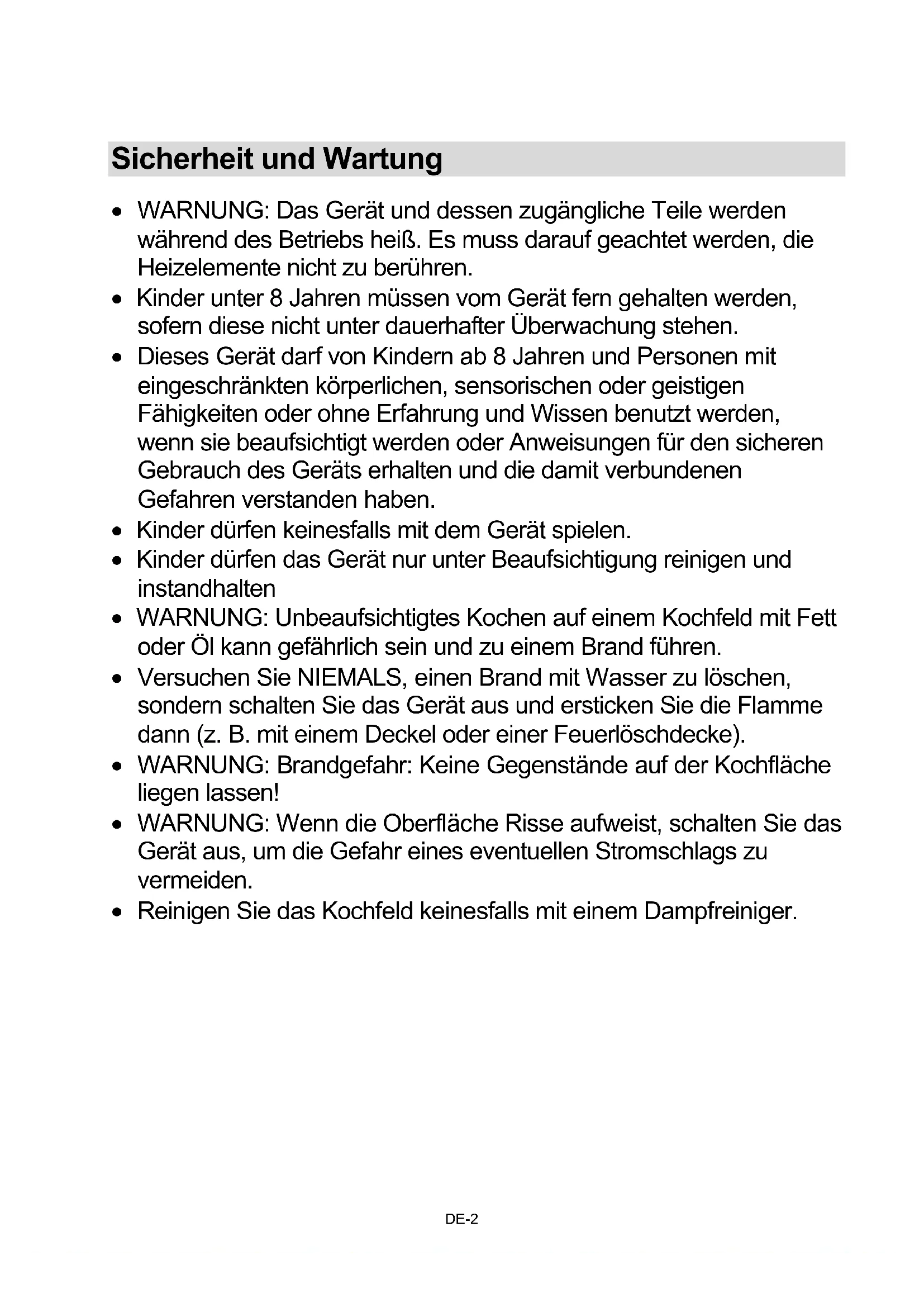

KRCDJ642Sicherheit und Wartung x WARNUNG: Das Gerät und dessen zugängliche Teile werden während des Betriebs heiß. Es muss darauf geachtet werden, die Heizelemente nicht zu berühren. x Kinder unter 8 Jahren müssen vom Gerät fern gehalten werden, sofern diese nicht unter dauerhafter Überwachung stehen. x Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstanden haben. x Kinder dürfen keinesfalls mit dem Gerät spielen. x Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen und instandhalten x WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. x Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme dann (z. B. mit einem Deckel oder einer Feuerlöschdecke). x WARNUNG: Brandgefahr: Keine Gegenstände auf der Kochfläche liegen lassen! x WARNUNG: Wenn die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um die Gefahr eines eventuellen Stromschlags zu vermeiden. x Reinigen Sie das Kochfeld keinesfalls mit einem Dampfreiniger. DE-2DEUTSCH x Metallobjekte wie Messer, Gabeln, Löffel und Topfdeckel dürfen nicht auf der Kochfläche abgelegt werden, weil sie heiß werden können. Verschüttungen müssen entfernt werden, bevor die Abdeckung geöffnet wird. x Das Kochfeld muss abkühlen, bevor die Abdeckung geschlossen wird. x Schalten Sie das Kochfeld nach der Verwendung mithilfe der Bedienelemente aus. Verlassen Sie sich nicht auf die Topferkennung. x Das Gerät ist nicht dafür vorgesehen, mit Hilfe einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden. x Trennschalter müssen in die Stromversorgung gemäß den Verdrahtungsregeln erfolgen. x Diese Anweisungen legen den zu verwendenden Kabeltyp unter Berücksichtigung der Temperatur der hinteren Geräteoberfläche fest. x Ein beschädigtes Netzkabel muss vom Hersteller, dem zugelassenen Kundendienst oder ähnlichem Fachpersonal ausgewechselt werden, um Gefahren vorzubeugen. x VORSICHT: Um eine Gefährdung durch das versehentliches Zurücksetzen des Überhitzungsschutzes zu vermeiden, darf dieses Gerät nicht durch eine externes Schaltgerät, z. B. einen Timer betrieben werden oder an einen Schaltkreis angeschlossen werden, der regelmäßig durch ein Dienstprogramm ein- und ausgeschaltet wird. WARNUNG: Verwenden Sie ausschließlich einen Kochfeldschutz, der vom Hersteller des Kochgeräts entwickelt wurde, vom Gerätehersteller in der Bedienungsanleitung als geeignet genannt wird oder Bestandteil des Kochfelds ist. Die Benutzung eines ungeeigneten Kochfeldschutzes kann zu Unfällen führen. Benutzen Sie stets geeignetes Kochgeschirr. Stellen Sie das Kochgefäß immer in die Mitte des jeweiligen Kochfelds. Stellen Sie nichts auf das Bedienfeld. Benutzen Sie das Kochfeld nicht als Schneidunterlage. DE-3 Das Kochfeld muss abkühlen, bevor die Abdeckung geschlossen wird. ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss permanent überwacht werden. Sehr geehrter Kunde! Vielen Dank für den Kauf des CANDY Induktions-Kochfelds. Wir hoffen, dass Ihnen das Gerät jahrelang zuverlässig Dienst leisten wird. Lesen Sie dieses Handbuch vor der Benutzung des Kochfelds aufmerksam durch und bewahren Sie es für zukünftige Zwecke sicher auf. Produktinformationen Mit seinen elektromagnetischen Kochzonen, mikrocomputergesteuerten Bedienelementen sowie unterschiedlichen Funktionen eignet sich das Induktionskochfeld für viele Kocharten und ist damit die ideale Wahl für die Familie von heute. Das CANDY Induktionskochfeld wird aus speziellen Materialien hergestellt und ist extrem benutzerfreundlich, langlebig und sicher. Funktionsprinzip Das Induktionskochfeld besteht aus einer Induktionsspule, einer Platte aus ferromagnetischem Material und einem Kontrollsystem. Der elektrische Strom erzeugt ein starkes elektromagnetisches Feld im Bereich der Induktionsspule. Dies führt zur Entstehung einer Reihe von Wellen, die Wärme erzeugen, die in der Folge von der Kochfeldoberfläche auf das Kochgeschirr übertragen werden. Eisentopf Magnetischer Kreis Keramische Glasplatte Induktionsspule Ströme DE-4DEUTSCH Sicherheit Dieses Kochfeld wurde für die Verwendung im Haushalt entwickelt. CANDY legt stets größten Wert darauf, seine Produkte zu verbessern und behält sich das Recht vor, Änderungen im Rahmen der technischen Weiterentwicklungen vorzunehmen. x Überhitzungsschutz Ein Sensor kontrolliert die Temperatur der Kochzonen. Wenn die Temperatur die Sicherheitsschwelle überschreitet, schaltet sich die Kochzone automatisch ab. x Erkennung kleiner oder nicht- magnetischer Gegenstände Wenn ein Kochgeschirr mit einem Durchmesser von weniger als 80 mm, kleine Gegenstände (wie Messer, Gabeln, Schlüssel) oder ein nicht magnetisches Kochgeschirr (beispielsweise aus Aluminium) auf die Kochzone gestellt bzw. gelegt werden, ertönt ca. eine Minute lang ein Warnton. Anschließend geht das Kochfeld automatisch in den Standby- Betrieb über. x Restwärme-Alarm Wenn das Kochfeld länger verwendet wird, könnte Restwärme vorhanden sein. Der Buchstabe "H" auf dem Display warnt davor, die Oberfläche zu berühren. x Automatische Abschaltung Die automatische Abschaltung ist eine weitere Sicherheitsfunktion Ihres Induktionskochfeldes. Sie greift ein, wenn Sie vergessen, eine Kochzone auszuschalten. Die vorgegebenen Abschaltzeiten sind in der unten stehenden Tabelle angegeben: Leistungsstufe Die Heizzone schaltet sich automatisch ab nach 1~3 8 Stunde 4~6 4 Stunde 7~9 2 Stunde Wenn das Kochgeschirr von der Kochzone genommen wird, unterbricht das Induktions- Kochfeld den Heizbetrieb und schaltet sich nach dem 1 Minute lang dauernden Warnton ab. Warnung: Personen mit Herzschrittmacher dürfen dieses Elektrohaushaltsgerät nur unter Aufsicht ihres Arztes verwenden. Montage

1. Einen Ausschnitt in der Arbeitsplatte gemäß

den Angaben auf der Zeichnung herstellen. Um den Ausschnitt muss eine Fläche von mindestens 50 mm frei bleiben. Die Arbeitsplatte sollte mindestens 30 mm dick sein und aus hitzebeständigem Material bestehen. Bitte Bezug nehmen auf Abbildung 1

Unterputzmontage: Nur möglich, wenn der Ofen nicht unter der Arbeitsplatte installiert ist.

2. Stets sicherstellen, dass das

Induktionskochfeld gut belüftet ist und die Luftein- und -auslassöffnungen nicht blockiert sind. Das Kochfeld muss korrekt installiert werden, wie in Abbildung 2 dargestellt. Abbildung 2

DICHT Abbildung 1 min. 760mm min. 5cm min. 2cm Lufteinlas Abbildung 2 DE-5HINWEIS: Der Sicherheitsabstand zwischen dem Kochfeld und einem darüber befindlichen Küchenschrank muss mindestens 760 mm betragen.

3. Setzen Sie das Kochfeld mithilfe der vier

Halterungen an der Unterseite des Kochfeldes in die Arbeitsplatte ein. Die Halterungen können auf die Stärke der Arbeitsplatte eingestellt werden. Bitte beachten: (1) Das Induktions-Kochfeld muss von technischem Fachpersonal installiert werden. Unser Fachpersonal kann die Installation für Sie vornehmen. Versuchen Sie nie, das Kochfeld selbst zu installieren. (2) Das Induktions-Kochfeld darf nicht über Kühl-/Gefrierschränken, Geschirrspülmaschinen oder Waschmaschinen installiert werden. (3) Das Induktions-Kochfeld muss so installiert werden, dass eine optimale Hitzeabfuhr gewährleistet ist. (4) Die Wand und der Bereich über dem Induktions-Kochfeld müssen hitzefest sein. (5) Um Schäden zu vermeiden, müssen Schichtaufbau und Klebstoff hitzebeständig sein.

4. Anschluss an das Stromnetz

Die Steckdose muss gemäß den jeweiligen Vorschriften über einen einpoligen Trennschalter angeschlossen werden. Das Anschlussverfahren ist in Abbildung 3 dargestellt. Spannung Kabelverbindung 380-415 V 3N ~ Schwarzbraun Blau Gelb/Grün 220-240 V~ Schwarz und Braun Blau Gelb/Grün Abbildung 3 Wenn das Kabel beschädigt ist oder ausgetauscht werden muss, sollte dies von einem Kundendienstmitarbeiter mit den richtigen Werkzeugen durchgeführt werden, um Unfälle zu vermeiden. Falls das Gerät direkt an die Netzstromversorgung angeschlossen wird, muss ein omnipolarer Trennschutzschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden. Der Installateur muss sicherstellen, dass der Anschluss korrekt vorgenommen wurde und den Sicherheitsvorschriften entspricht. Das Kabel darf weder geknickt noch gequetscht werden. Das Kabel muss regelmäßig kontrolliert und darf nur von einer Fachkraft ausgetauscht werden. Aufbau des Induktions-Kochfelds:

1. Max. 1300/1500W-Zone 4. Max. 1800/2000W-Zone

2. Max. 2300/2600W-Zone 5. Glaskeramikfläche

3. Max. 1800/2000W-Zone 6.

Bedienfeldsteuerung Schematische Darstellung des Bedienfeldes

1. Steuerung EIN/AUS 4. Taste Kochzonenauswahl

4 56DEUTSCH Bedienung des Geräts Berührungsbedienelemente x Die Elemente des Bedienfelds reagieren auf leichte Berührung, so dass kein Druck ausgeübt werden muss. x Benutzen Sie die gesamte Fingerkuppe, nicht nur die Fingerspitze. x Jede erfasste Berührung wird mit einem Piepton quittiert. x Achten Sie darauf, dass die Berührungstasten stets sauber und trocken und keine Gegenstände (z. B. Kochutensilien oder Lappen) darauf abgelegt sind. Schon ein kleiner Wasserfilm kann dazu führen, dass die Berührungstasten nicht einwandfrei reagieren. Wahl des geeigneten Kochgeschirrs x Benutzen Sie ausschließlich Kochgeschirr mit einem für das Induktionskochen geeigneten Boden. Achten Sie auf das Induktionssymbol auf der Verpackung oder am Boden des Kochtopfes. x Um zu prüfen, ob Ihr Kochgeschirr für das Induktionskochen geeignet ist, können Sie einen Magnettest machen. Dazu führen Sie einen Magneten in Richtung Kochtopfboden. Wenn der Magnet angezogen wird, ist der Kochtopf geeignet. x Falls Sie keinen Magneten haben:

1. Geben Sie etwas Wasser in den zu prüfenden Kochtopf.

2. Wenn im Display nicht blinkt und das Wasser sich erwärmt, ist das Kochgeschirr geeignet.

x Kochgeschirr aus folgenden Materialien ist ungeeignet: reiner Edelstahl, Aluminium oder Kupfer ohne Magnetboden, Glas, Holz, Porzellan, Keramik und Steingut. Benutzen Sie kein Kochgeschirr mit scharfen Kanten oder gewölbtem Boden. Achten Sie darauf, dass der Boden des Kochtopfs eben ist, vollflächig auf der Kochfläche aufliegt und dieselbe Größe wie das Kochfeld hat. Benutzen Sie Kochtöpfe, deren Durchmesser der Kennzeichnung des gewählten Kochfelds entspricht. Bei größerem Kochgeschirr wird etwas mehr Energie aufgewendet, um den maximalen Wirkungsgrad zu erreichen. Bei kleinerem Kochgeschirr kann der Wirkungsgrad geringer als erwartet sein. Kochgeschirr mit weniger als 140 mm Durchmesser wird vom Kochfeld unter Umständen nicht erkannt. Stellen Sie den Kochtopf immer in die Mitte des Kochfelds. DE-7Heben Sie Kochtöpfe stets vom Kochfeld ab, anstatt sie davon herunterzuziehen, weil dies zu Kratzern in der Glaskeramikfläche führen kann. Verwendung Kochfeld einschalten Die ON/OFF-Taste drei Sekunden lang gedrückt halten. Nach dem Einschalten ist ein Piepton zu hören, und das Display zeigt „–“ oder „– –“ als Hinweis darauf, dass das Induktionskochfeld in den Standby-Modus gewechselt ist. Stellen Sie einen geeigneten Kochtopf auf die gewünschte Kochzone. x Achten Sie darauf, dass der Boden des Kochtopfs und die Kochzone sauber und trocken sind. Wenn Sie nun die Zonenauswahl berühren, beginnt eine Anzeige neben der Berührungstaste zu blinken. Wählen Sie die gewünschte Leistungseinstellung, indem Sie auf „-“ oder „+“ drücken. x Falls innerhalb von 1 Minute keine Einstellung gewählt wird, schaltet sich das Kochfeld automatisch wieder ab. Sie müssen dann wieder mit Schritt 1 anfangen. x Die Leistungseinstellung kann jederzeit während des Kochvorgangs geändert werden. Wenn abwechselnd mit der Leistungseinstellung auf dem Display blinkt, Bedeutet dies: x dass sich kein Topf auf der entsprechenden Kochzone befindet oder x der verwendete Kochtopf ist für das Induktionskochen ungeeignet oder x der Kochtopf ist zu klein oder befindet sich nicht mittig auf der Kochzone. Der Heizvorgang findet erst statt, wenn sich ein geeigneter Kochtopf auf der Kochzone befindet. Falls kein geeigneter Kochtopf platziert wird, schaltet sich das Display nach 1 Minute automatisch ab. DE-8DEUTSCH Garvorgang beenden Drücken Sie auf die Leistungseinstellung der Kochzone, die Sie ausschalten wollen. Schalten Sie die Kochzone aus, indem Sie die Einstellung „0“ wählen oder die Berührungstasten „-“ und „+“ gleichzeitig drücken. Vergewissern Sie sich, dass auf dem Display "0" angezeigt wird. Schalten Sie das gesamte Kochfeld aus, indem Sie auf EIN/AUS drücken. Vorsicht bei heißen Oberflächen Im Display wird „H“ angezeigt, wenn die Kochzone noch zu heiß ist, um berührt werden zu können. Die Anzeige verschwindet, sobald sich die Oberfläche auf eine gefahrlose Temperatur abgekühlt hat. Dies kann auch als Energiesparfunktion genutzt werden, beispielsweise, um auf einer noch heißen Kochzone weitere Töpfe zu erwärmen. Benutzung der Boost-Funktion Boost-Funktion aktivieren Berühren der Kochzonenauswahl

Wenn Sie die Boost-Steuerung B berühren, zeigt die Kochzonenanzeige „P“ und erreicht ihre Maximalleistung. DE-9Boost-Funktion deaktivieren Berühren Sie die "Boost"-Steuerung oder die Taste "-", um die Boost-Funktion abzuschalten. Die Kochzone kehrt dann in ihre ursprüngliche Einstellung zurück. Tasten „-“ und „+“ gleichzeitig berühren. Die Kochzone wird ausschaltet und die Boost- Funktion automatisch gestoppt. x Die Kochzone kehrt nach 5 Minuten zur ursprünglichen Einstellung zurück x Wenn die ursprüngliche Leistungseinstellung „0“ war, kehrt sie nach 5 Minuten zu 9 zurück. Berührungstasten sperren x Sie können die Berührungstasten sperren, um eine unbeabsichtigte Benutzung zu verhindern (beispielsweise das Einschalten der Kochzonen durch Kinder). x Bei aktivierter Sperre sind bis auf die Funktion EIN/AUS alle Berührungstasten funktionslos. Sperre aktivieren Berühren Sie die Tastensperre Die Timer-Anzeige zeigt "Lo" Sperre deaktivieren Halten Sie die Tastensperre längere Zeit gedrückt.

Wenn das Kochfeld gesperrt ist, sind alle Bedienelemente mit Ausnahme der EIN/AUS- Taste deaktiviert. Das Induktionskochfeld lässt sich im Notfall jederzeit mit der EIN/AUS-Taste ausschalten, aber Sie müssen das Kochfeld beim nächsten Vorgang zuerst entsperren. DE-10DEUTSCH Taste Timer Der Timer bietet zwei verschiedene Nutzungsmöglichkeiten: a) Sie können ihn als Erinnerungsfunktion nutzen. In diesem Fall schaltet der Timer nach Ablauf der eingestellten Zeitdauer eine Kochzone nicht aus. b) Oder Sie benutzen ihn, um eine oder mehrere Kochzonen nach Ablauf der eingestellten Zeitdauer auszuschalten. Der Timer kann auf max. 99 Minuten eingestellt werden. a) Benutzung des Timer als Erinnerungsfunktion Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist, wenn Sie eine Kochzone auswählen Hinweis: Um die Erinnerungsfunktion zu benutzen, muss mindestens eine Zone aktiv sein. Wählen Sie die Zone durch Berühren der Kochzonenauswahl aus. Wenn die Zone bestätigt ist, berühren Sie die Timer- Steuerung. Die Erinnerungsanzeige beginnt zu blinken, und auf dem Timer-Display erscheint „10“. Stellen Sie die gewünschte Zeit ein, indem Sie auf „-“ oder „+“ drücken. Hinweis: Bei jeder Berührung der Taste „-“ oder „+“ wird der Einstellwert um 1 Minute erhöht oder verringert. Halten Sie die Taste „-“ oder „+“ gedrückt, um den Einstellwert um 10 Minuten zu erhöhen bzw. zu verringern. Deaktivieren der Erinnerungsfunktion Wählen Sie die Zone durch Berühren der Kochzonenauswahl aus. Berühren Sie kurz darauf die Timer-Steuerung. Berührt man die Tasten „-“ und „+“ gleichzeitig, wird der Timer deaktiviert und „00“ auf dem Display angezeigt. Wenn die Zeit eingestellt ist, beginnt sofort der Countdown. Das Display zeigt die verbleibende Zeit, und die Erinnerungsanzeige blinkt 5 Sekunden lang. Nach Ablauf der eingestellten Zeitdauer ist 30 Sekunden lang ein Piepton zu hören und das Display zeigt „- -“. DE-11b) Abschaltung einer Kochzone mittels Timer Eine Zone wählen Drücken Sie auf die Leistungseinstellung der Kochzone, für die Sie den Timer einstellen wollen. (z. B. Zone 3) Berühren Sie nun die Timer-Steuerung, bevor das Display aufhört zu blinken. Die Erinnerungsanzeige beginnt zu blinken, und auf dem Timer-Display erscheint „10“. Stellen Sie die gewünschte Zeit ein, indem Sie auf „-“ oder „+“ drücken. Hinweis: Bei jeder Berührung der Taste „-“ oder „+“ wird der Einstellwert um 1 Minute erhöht oder verringert. Halten Sie die Taste „-“ oder „+“ gedrückt, um den Einstellwert um 10 Minuten zu erhöhen bzw. zu verringern. Deaktivierung des Timers Wählen Sie die Zone durch Berühren der Kochzonenauswahl aus. Berühren Sie kurz darauf die Timer-Steuerung. Berührt man die Tasten „-“ und „+“ gleichzeitig, wird der Timer deaktiviert und „00“ auf dem Display angezeigt. Wenn die Zeit eingestellt ist, beginnt sofort der Countdown. Das Display zeigt die verbleibende Zeit, und die Erinnerungsanzeige blinkt 5 Sekunden lang. HINWEIS: Der rote Punkt neben der Leistungsstufenanzeige leuchtet als Hinweis darauf, dass die Zone ausgewählt wurde. Nach Ablauf der vorgegebenen Kochzeit wird die entsprechende Kochzone automatisch ausgeschaltet.

Andere Kochzonen bleiben weiterhin eingeschaltet, sofern sie bereits vorher eingeschaltet worden waren. Die oben gezeigten Bilder dienen nur als Referenz und können vom eigentlichen Produkt abweichen. DE-12DEUTSCH DE-13 Funktion zur Energieverwaltung x Es ist möglich, eine maximale Leistungsaufnahme für das Induktionskochfeld einzustellen und dabei zwischen verschiedenen Verbrauchsbereichen zu wählen. x Induktionskochfelder sind in der Lage, den Verbrauch automatisch zu begrenzen, um bei geringerer Leistung zu arbeiten und damit das Risiko einer Überlastung zu vermeiden. x Zum Einstellen der Funktion müssen keine Töpfe auf die Kochzonen gestellt werden. Wir empfehlen, mit der Einstellung innerhalb von 5 Sekunden nach dem Einschalten der Stromversorgung zu beginnen. Sie müssen innerhalb von 60 Sekunden in den Energieeinstellungsmodus wechseln, um die Funktion zur Energieverwaltung zu aktivieren. So rufen Sie die Energieverwaltungsfunktion auf

1. Bitte beachten Sie, dass das Kochfeld nicht

eingeschaltet werden darf. Drücken Sie jetzt gleichzeitig die Tasten „Boost“ und „Displaysperre“. Für die Kochzone 1 wird „S“ angezeigt.

2. Drücken Sie die Taste zur „Displaysperre“. Für die Kochzone 1 wird „S“ und für die Kochzone 2

3. Drücken Sie erneut gleichzeitig die Tasten

„Boost“ und „Displaysperre“. Für die Kochzone 1 wird „S“, für die Kochzone 2 wird „E“ und für die Kochzone 3 wird „t“ angezeigt. Gleichzeitig wird der aktuelle maximale Leistungsgrad (7,2) in der Timer-Anzeige angezeigt. So wechseln Sie zu einer anderen Leistungsstufe Drücken Sie kurz die Taste „Boost“. Es gibt 6 Leistungsstufen, von „7,2“ bis „2,5“. Auf der Timer-Anzeige wird eine von ihnen angezeigt „7,2“: die maximale Leistung beträgt 7,2 kW. „6,5“: die maximale Leistung beträgt 6,5 kW. „5,5“: die maximale Leistung beträgt 5,5 kW. „4,5“: die maximale Leistung beträgt 4,5 kW. „3,5“: die maximale Leistung beträgt 3,5 kW. „2,5“: die maximale Leistung beträgt 2,5 kW.DE-14 Bestätigung der Energieverwaltungsfunktion Nachdem Sie die gewünschte Leistungseinstellung ausgewählt haben, drücken Sie die Taste zur „Displaysperre“. Wenn die Timer- Anzeige aufhört zu blinken, ist der Energiemodus eingestellt. Beenden der Energieverwaltungsfunktion Trennen Sie nach der Einstellung die Stromzufuhr und schalten Sie sie wieder ein. Dann wird das Kochfeld ausgeschaltet.DEUTSCH Geeignetes Kochgeschirr Gusseisen zum Erhitzen von Öl Edelstahl Eisenpfanne Eisenkessel Wasserkessel aus emailliertem rostfreiem Stahl Emaillierter Kochtopf GusseisenplattH Es gibt viele Arten von Kochgeschirr, die sich zum Garen auf dem Induktionskochfeld eignen.

1. Dieses Kochfeld ist in der Lage, sie zu erkennen und auf ihre Eignung zu testen, und

zwar wie folgt: Das Kochgeschirr auf eine Kochzone stellen. Wenn auf der Anzeige für diese Kochzone eine Leistungsstufe erscheint, ist das Kochgeschirr geeignet. Wenn hingegen das Symbol "U" erscheint, ist das Kochgeschirr nicht zum Induktionsgaren geeignet.

2. Einen Magneten an das Kochgeschirr halten. Wird der Magnet vom Kochgeschirr

angezogen, ist es zum Induktionsgaren geeignet. Hinweis: Der Boden des Kochgeschirrs muss magnetisches Material enthalten. Es muss einen flachen Boden mit einem Durchmesser gemäß Tabelle 1 unten haben.

3. Benutzen Sie nur ferromagnetisches Kochgeschirr aus emailliertem Stahl, Gusseisen

oder Edelstahl, das jedoch induktionsgeeignet sein muss.

4. Benutzen Sie Töpfe/Pfannen, bei denen der Durchmesser des ferromagnetischen

Bereichs (Topf/Pfannenboden) den Abmessungen in der Tabelle unten entspricht. (Tabelle 1) - Die Verwendung von kleinerem Kochgeschirr kann die Leistung vermindern. - Wenn Sie Kochgeschirr mit einem Durchmesser verwenden, der kleiner ist als in Tabelle 1 angegeben, wird dies möglicherweise nicht erkannt. Je nach Größe der Zone können Sie unterschiedlich großes Kochgeschirr benutzen (siehe Abbildung unten): DE-155. Wenn der ferromagnetische Teil den Boden des Kochgeschirrs nur teilweise abdeckt, erwärmt sich nur der ferromagnetische Bereich, während der übrige Teil des Bodens möglicherweise nicht die zum Kochen erforderliche Temperatur erreicht.

6. Wenn der ferromagnetische Bereich nicht einheitlich ist, sondern andere Materialien wie

Aluminium aufweist, kann dies das Erkennen und Aufheizen des jeweiligen Kochgeschirrs beeinträchtigen. Falls das Kochgeschirr einen Boden wie in den Abbildungen unten hat, wird es möglicherweise nicht erkannt.

Der Basisdurchmesser des Induktionskochgeschirrs Kochzone

3 & 4 140 180 Die angegebenen Leistungswerte können je nach Material und Abmessungen des Kochgeschirrs variieren. DE-16DEUTSCH Reinigung und Wartung Die Oberfläche des Induktionskochfeldes kann leicht auf folgende Weise gereinigt werden: Art der Verschmutzung Reinigungsmethode Reinigungsmittel Light Mit warmem Wasser einweichen und trocken wischen Reinigungsschwamm Ringe und Verkrustungen Weißweinessig auf die Verkrustung geben und mit einem weichen Tuch reinigen oder ein Spezialreinigungsmittel verwenden Spezielle Klebefolie für Glaskeramik Eingebrannter Zucker, geschmolzenes Aluminium oder Kunststoff Zur Entfernung der Reste einen für Glaskeramik geeigneten Schaber verwenden (zum Schutz des Glases ist es besser, ein Produkt auf Silikonbasis zu verwenden) Spezielle Klebefolie für Glaskeramik Hinweis: Ziehen Sie vor der Reinigung den Netzstecker. Fehlermeldung und Kontrollen Das Induktionskochfeld besitzt eine Selbsttestfunktion. Mit diesem Test können Techniker die Funktion mehrerer Komponenten kontrollieren, ohne das Kochfeld aus der Arbeitsfläche ausbauen zu müssen. Fehlerbehebung

1) Auftretender Fehlercode und Lösung

Fehlercode Problem Lösung Keine automatische Wiederherstellung

Störung des Keramikplatten- Temperatursensors – Stromkreisunterbrechung. Überprüfen Sie den Anschluss oder tauschen Sie den Temperatursensor der Keramikplatte aus.

Störung des Keramikplatten- Temperatursensors – Kurzschluss.

Störung des Keramikplatten- Temperatursensors

Zu hohe Temperatur des Keramikplattensensors. Warten Sie, bis sich die Temperatur der Keramikplatte wieder normalisiert hat. Drücken Sie die EIN/AUS-Taste, um das Gerät neu zu starten.

Störung des IGBT-Temperatursensors - offener Stromkreis. Netzplatine austauschen.

Störung des IGBT-Temperatursensor - Kurzschluss DE-17E6 Zu hohe Temperatur des IGBT- Transistors. Warten Sie, bis sich der IGBT-Transistor abgekühlt hat. Drücken Sie die EIN/AUS-Taste, um das Gerät neu zu starten. Kontrollieren Sie, ob der Ventilator leichtgängig läuft; andernfalls den Ventilator austauschen.

Die Versorgungsspannung liegt unter der Nennspannung. Überprüfen Sie bitte die Netzversorgung. Schalten Sie das Gerät wieder ein, wenn die Netzversorgung normal ist.

Die Versorgungsspannung liegt über der Nennspannung. U1 Kommunikationsfehler. Stellen Sie die Verbindung zwischen Anzeigetafel und Netzplatine wieder her. Ersetzen Sie die Netzplatine oder die Anzeigeplatine.

2) Spezielle Störungen und deren Lösung

Störung Problem Lösung A Lösung B LED leuchtet nicht, wenn das Gerät eingesteckt ist. Keine Stromversorgung. Kontrollieren Sie, ob der Stecker fest in der Steckdose sitzt und ob die Steckdose funktioniert.

Keine Verbindung zur Zusatznetz- und Displayplatine. Kontrollieren Sie die Verbindung. Die Zusatznetzplatine ist beschädigt. Zusatznetzplatine austauschen. Die Anzeigetafel ist beschädigt. Displayplatine austauschen. Einige Tasten funktionieren nicht bzw. das LED-Display verhält sich nicht normal. Die Anzeigetafel ist beschädigt. Displayplatine austauschen. Die Anzeige für den Kochmodus leuchtet auf, aber die Heizung startet nicht. Zu hohe Temperatur des Kochfeldes. Die Umgebungstemperatur ist möglicherweise zu hoch. Lufteinlass oder Luftauslass können blockiert sein.

Ventilator ist gestört. Kontrollieren Sie, ob der Ventilator leichtgängig läuft; andernfalls den Ventilator austauschen.

Die Netzplatine ist beschädigt. Netzplatine austauschen.

Während des Betriebs stoppt die Heizung plötzlich und auf dem Display blinkt „u“. Falsches Kochgeschirr. Kochgeschirrdurchmess er ist zu klein. Verwenden Sie das richtige Kochgeschirr (siehe Bedienungsanleitung). Der Kochgeschirr- Erkennungsstromkr eis ist beschädigt; Netzplatine austauschen. Der Herd hat sich überhitzt; Das Gerät ist überhitzt. Warten Sie, bis die Temperatur wieder normal ist. DE-18DEUTSCH

Drücken Sie die EIN/AUS-Taste, um das Gerät neu zu starten.

Die Heizzonen einer Seite (z. B. erste und zweite Zone) zeigen „u“ an. Netz- und Displayplatine sind ausgefallen; Kontrollieren Sie die Verbindung. Die Displayplatine des Kommunikationsteils ist beschädigt. Displayplatine austauschen.

Die Netzplatine ist beschädigt. Netzplatine austauschen.

Der Ventilatormotor klingt abnormal. Der Ventilatormotor ist beschädigt. Ventilator austauschen.

Die vorgenannten Maßnahmen beziehen sich auf allgemeine Störungen. Versuchen Sie keinesfalls, das Gerät zu demontieren, um jede Gefahr auszuschließen und Schäden am Induktionskochfeld zu vermeiden. DE-19Kundendienst Sollte eine Störung auftreten, versuchen Sie bitte Folgendes, bevor Sie den Kundendienst anrufen: - Überprüfen Sie, ob das Gerät korrekt angeschlossen ist - Lesen Sie die Fehlertabelle oben Wenn die Betriebsstörung nicht behoben werden kann: das Gerät ausschalten, nicht öffnen, und den Kundendienst anrufen. Sondererklärung Der gesamte Inhalt dieses Handbuchs wurde sorgfältig kontrolliert. Der Hersteller übernimmt keine Haftung für etwaige Druckfehler oder Auslassungen. Bei einer etwaigen Revision der Gebrauchsanleitung können technische Änderungen außerdem ohne Vorankündigung eingefügt werden. Aussehen und Farbe des Gerätes können von den Darstellungen in diesem Handbuch abweichen.

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EC für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie dieses Gerät ordnungsgemäß entsorgen, helfen Sie, mögliche Umwelt- und Gesundheitsschäden zu vermeiden. Das Symbol am Produkt weist darauf hin, dass es nicht wie normaler Hausmüll behandelt werden darf. Bringen Sie es zu einer dafür vorgesehenen Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronikartikeln. Dieses Gerät muss als Sondermüll entsorgt werden. Für weitergehende Informationen zur Behandlung, Rückgewinnung und Wiederaufbereitung wenden Sie sich bitte die zuständigen Behörden oder den Verkäufer. ENTSORGUNG: Entsorgen Sie dieses Produkt nicht über den unsortierten Restmüll. Es ist wichtig, derartigen Müll zwecks Sonderbehandlung separat zu sammeln. Für weitergehende Informationen zur Behandlung, Rückgewinnung und Wiederaufbereitung wenden Sie sich bitte die zuständigen Behörden oder den Verkäufer.

DE-20DEUTSCH Produktinformationen für Haushalts-Elektrokochfelder gemäß der Verordnung (EU) Nr. 66/201 der Kommission

Anzahl der Kochzonen und/oder - bereiche Zonen

Heiztechnologie (Induktionskochzonen und

kochbereiche, Strahlungskochzonen, Kochplatten) Induktionskochzonen

Strahlungskochbereiche

Bei runden Kochzonen oder -bereichen: Durchmesser der nutzbaren Fläche pro elektrisch beheizter Kochzone, abgerundet auf 5 mm Hinten links

Bei nicht runden Kochzonen oder -bereichen: Länge und Breite der nutzbaren Fläche pro elektrisch beheizter Kochzone, abgerundet auf 5 mm Hinten l inks

Leistungsaufnahme pro Kochzone oder -bereich pro kg Hinten links EC Elektrokochen 182,0 Wh/kg Hinten Mitte EC Elektrokochen

Leistungsaufnahme des Kochfelds pro kg

188,1 Wh/kg Angewandter Standard: EN 60350-2 Elektrische Haushaltskochgeräte - Teil 2: Kochfelder - Methoden zur Leistungsmessung

Um ein Kochfeld optimal zu nutzen, stellen Sie das Kochgeschirr mittig auf die Kochzone.

Mit einem Deckel verringern Sie die Garzeit und sparen Energie.

• Verwenden Sie möglichst wenig Wasser oder Fett, um die Garzeiten zu reduzieren.

• Beginnen Sie mit einer hohen Leistungseinstellung und verringern Sie diese, wenn das Gargut durchgehend erhi tzt ist.

• Benutzen Sie Kochtöpfe, deren Durchmesser der Kennzeichnung des gewählten Kochfelds entspricht.
