BEDIENUNGSANLEITUNG OXG2T206NVD ARTEVINO

115V 60Hz - R600a gasAnnual energy consumptionkWh/yr OXG1T230NPD/ NPG Single temperature Solid Door 172 OXG1T230PPD/ PPG Single temperature Solid Door 172 OXG1T230NVSD/NVND Single temperature Glass Door 212 OXM1T182NPD Single temperature Solid Door 143 OXM1T182PPD Single temperature Solid Door 143 OXM1T182NVSD/NVND Single temperature Glass Door 172 OXP1T98NPD Single temperature Solid Door 114 OXP1T98PPD Single temperature Solid Door 114 OXP1T98NVSD/NVND Single temperature Glass Door 143 OXGMT225NPD/ NPG Multi temperature Solid Door 172 OXGMT225NVSD Multi temperature Glass Door 212 OXMMT177NPD Multi temperature Solid Door 143 OXMMT177NVSD Multi temperature Glass Door 172 OXPMT98NPD Multi temperature Solid Door 114 OXPMT98NVSD Multi temperature Glass Door 143 OXG3T199NPD/ NPG 3-temperatures Solid Door 172 OXG3T199NVSD/NVND 3-temperatures Glass Door 212 OXM3T151NPD 3-temperatures Solid Door 143 OXM3T151NVSD/NVND 3-temperatures Glass Door 172 OXG2T206NPD/ NPG 2-temperatures Solid Door 212 OXG2T206NVSD 2-temperatures Glass Door 2522 Willkommen Sie haben gerade ein Produkt der Marke ARTEVINO erworben und wir danken Ihnen dafür. Besondere Sorgfalt widmen wir dem Design, der Ergonomie und dem einfachen Gebrauch unserer Produkte. Wir hoffen, dass Sie mit diesem Produkt ausnahmslos zufrieden sein werden. Warnhinweise Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. ARTEVINO gewährt keine Garantie auf dieses Gerät, wenn es für einen anderen Verwendungszweck als vorgesehen genutzt wird. ARTEVINO kann weder für Fehler in diesem Handbuch, noch für transportbedingte Schäden oder Schäden in Verbindung mit der Leistungsfähigkeit oder Nutzung dieses Geräts haftbar gemacht werden. Dieses Dokument enthält originale, durch Copyright geschützte Informationen. Alle Rechte vorbehalten. Das Kopieren, die Vervielfältigung oder vollständige oder teilweise Übersetzung dieses Dokuments ist ohne vorherige schriftliche Zustimmung von ARTEVINO ausdrücklich verboten. Dieses Gerät ist nur für die Weinlagerung bestimmt. Dieses Gerät ist nicht dafür bestimmt, als integrierbares Gerät verwendet zu werden. Dieses Gerät ist nicht vorgesehen für den Gebrauch durch Personen, deren physische, sensorische oder mentale Fähigkeiten vermindert sind (einschließlich Kinder), oder durch unerfahrene oder unwissende Personen, außer sie werden von einer Person überwacht, die für ihre Sicherheit verantwortlich ist, oder vorher bezüglich des Gebrauchs des Geräts instruiert. Kinder müssen überwacht werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Sollte das Stromkabel beschädigt sein, muss es durch ein Kabel oder einen speziellen Satz ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich sind. WARNUNG - Halten Sie die Lüftungsöffnungen um das Gerät oder in dem Einbaumöbelstück frei. - Die Steckdose muss nach der Installation zugänglich sein - Verwenden Sie keine mechanischen Mittel oder anderen Hilfsmittel als vom Hersteller empfohlen, um das Abtauen zu beschleunigen. - Beschädigen Sie den Kühlkreislauf nicht. - Verwenden Sie im Innern des Lagerfachs für Lebensmittel keine elektrischen Geräte, wenn sie nicht vom Hersteller empfohlen wurden. - Lagern Sie in diesem Gerät keine explosiven Substanzen wie Sprays mit entammbaren Treibgasen. Dieses Gerät ist für den Hausgebrauch und ähnliche Anwendungen bestimmt, wie: - in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen; - auf landwirtschaftlichen Anwesen und von Kunden in Hotels, Motels und anderen Wohneinrichtungen; - in Hotelzimmern; - in Restaurants und ähnlichen Einrichtungen, nicht aber im Einzelhandel. - Der innere und äußere Kältekreislauf des Klimaschranks enthält Kühlgas. - Kein spitzer Gegenstand darf den Kühlkreislauf berühren. - Verwenden Sie im Innern des Weinklimaschranks keine elektrischen Geräte. - Wenn der Kühlkreislauf beschädigt ist, bringen Sie keine elektrischen Geräte oder Flammen in die Nähe des Weinklimaschranks. Öffnen Sie alle Fenster, um eine perfekte Belüftung Ihres Raums zu gewährleisten. Kontaktieren Sie einen zugelassenen Reparateur. -Von der Verwendung eines Verlängerungskabels wird abgeraten. -Gefahrenhinweis: Es besteht die Gefahr, dass ein Kind in einen defekten Klimaschrank schlüpft. Bevor Sie Ihren Weinklimaschrank entsorgen: - Entfernen Sie die Tür. - Lassen Sie die Regale im Innern des Klimaschranks. So gelangt das Kind schwieriger hinein. Deutsch www.artevino.frD

Inhaltsverzeichnis Umweltschutz - Ökodesign .........................................................................................................................................S.4 Beschreibung Ihres Weinklimaschranks ................................................................................................................... S.5 Wichtige Hinweise zu Wein ......................................................................................................................................... S.6 Stromversorgung ............................................................................................................................................................ S.6 Aufbau Ihres Weinklimaschranks ............................................................................................................................ S.6-7 Wechselbarer Türanschlag ...................................................................................................................................... S.8-9 Tipps für die Ausstattung und das Befüllen ......................................................................................................S.10-11 Inbetriebnahme und Temperatureinstellung ..................................................................................................... S.12-13 Laufende Wartung Ihres Weinklimaschranks .........................................................................................................S.13 Betriebsstörungen ........................................................................................................................................................S.14 Normen ..........................................................................................................................................................................S.14 Technische Daten ........................................................................................................................................................S.15 Deutsch4 Umweltschutz - Ökodesign Die Ersatzteile für unsere Geräte sind 11 Jahre erhältlich. Weitere Informationen erhalten Sie von Ihrem Händler. Wenn Sie aus Frankreich sind, kontaktieren Sie unseren Kundendienst. Kontaktdaten auf www.artevino.com. Entsorgung der Verpackung: Die von ARTEVINO verwendeten Verpackungsteile werden aus recycelbaren Materialien hergestellt (außer der Sockel aus hochdichtem, expandiertem Polystyrol und der Scharnierklotz). Bringen Sie die Verpackungsteile nach dem Auspacken Ihres Schranks zum Wertstoffhof. Sie werden zum größten Teil wiederverwertet werden. Gemäß den gesetzlichen Bestimmungen zum Schutz und zur Achtung der Umwelt enthält Ihr Weinklimaschrank weder FCKW noch H-FCKW. Energiesparmaßnahmen: - Stellen Sie Ihren Weinklimaschrank an einem geeigneten Ort auf (siehe Seite 7) und beachten Sie dabei die vorgegebenen Temperaturbereiche. - Lassen Sie die Tür nur möglichst kurz offen. - Kontrollieren Sie die Dichtheit der Türdichtung und überprüfen Sie, ob sie beschädigt ist. Wenn dies der Fall ist, wenden Sie sich an Ihren ARTEVINO-Händler. - Wir empfehlen Ihnen, Ihren Weinklimaschrank zu mindestens 75% seines Gesamtfassungsvermögens zu befüllen. Hinweis: Umweltschutz: Wenn Sie sich einen neuen Weinklimaschrank kaufen, informieren Sie sich bei der Stadtverwaltung über das geeignete Recyclingverfahren. Für das Kühlgas, die Substanzen und einige in den Weinklimaschränken enthaltenen Bauteile verwendet ARTEVINO recycelbaren Materialien, die ein besonderes Entsorgungsverfahren benötigen. Sperren Sie das Schloss, damit Kinder sich nicht versehentlich im Innern des Schranks einsperren können. Setzen Sie nicht verwendete Geräte außer Betrieb, indem Sie sie ausschalten und abstecken.D

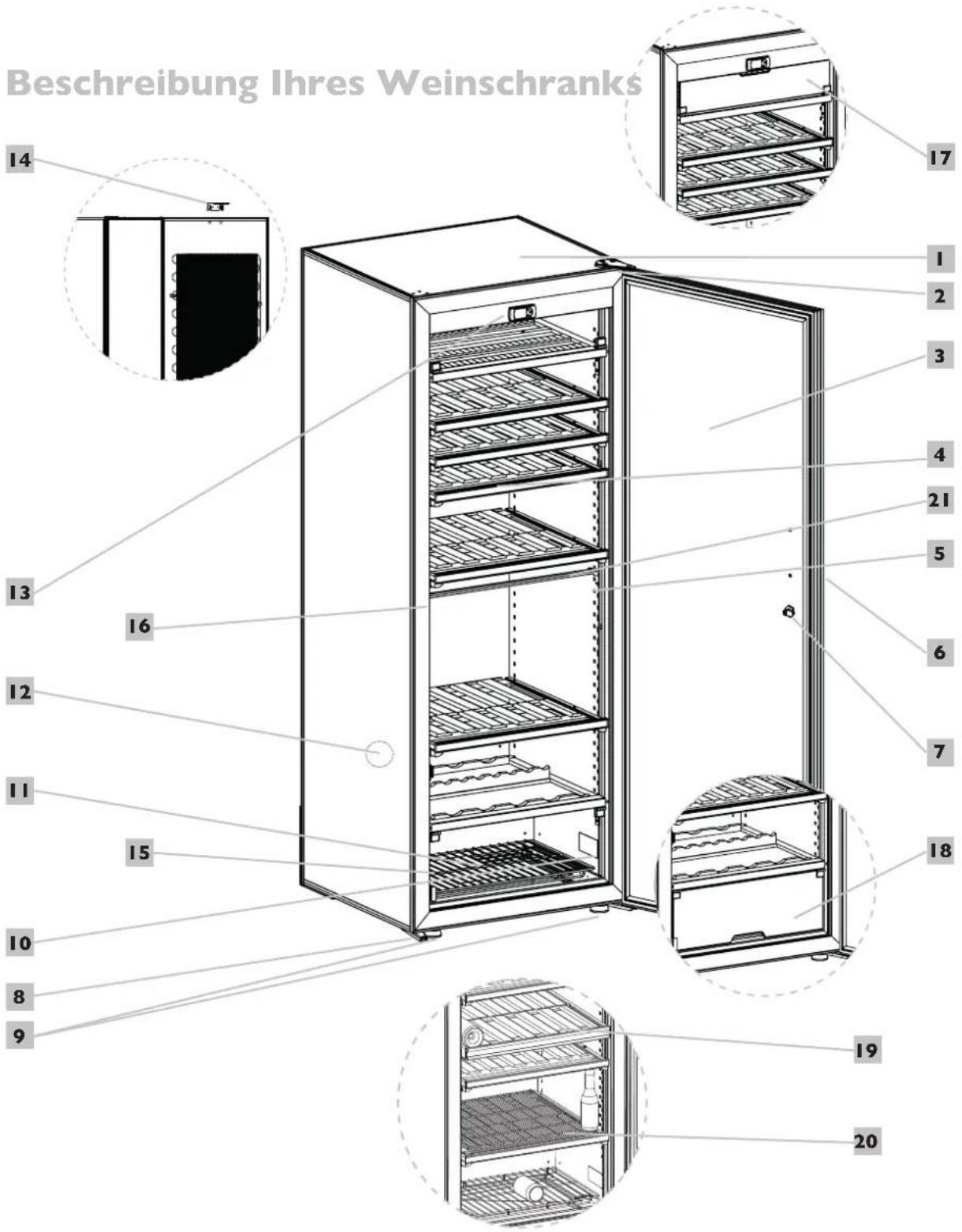

Beschreibung Ihres Weinschranks 1 Schrankgehäuse 2 Oberes Scharnier 3 Glas- oder Massivtür (je nach Modell) 4 Lagerregal Gleitregal 5 Befestigungsleiste der Regale 6 Handgriff 7 Schloss 8 Verstellbare Füße (x2) 9 Unteres Scharnier (x2) 10 Typenschild 11 Gitter 12 Freies Belüftungsloch 13 Bedienleiste 14 Anschlag Schrankrückseite 15 Kondenswasser-Auffangbehälter mit Ablauföffnung 16 Verschlusskrampe 17 Chambierbereich

20 Abnehmbare Platte für verschiedene Getränke

21 Gehäuseversteifung (nicht entfernen) - großes Modell nur 1T-Multi und 3T CONFIG OXG 3T GM BASE A+ AVEC PORTE PLEINE

Wichtige Hinweise zu Wein Ihr ARTEVINO-Schrank wurde so entwickelt, dass er Ihren Weinen optimale Lager- und/oder Servierbedingungen bietet. Wein ist ein komplexes Erzeugnis, das sich sehr lange und langsam entwickelt und für seine volle Entfaltung spezielle Bedingungen benötigt. Alle Weine werden bei derselben Temperatur aufbewahrt, nur die Servier- und Verkostungsbedingungen sind von Wein zu Wein unterschiedlich. Deshalb ist nach dem Vorbild der Naturkeller der Erzeuger nicht der absolute Wert der Lagertemperatur wichtig, sondern eine gleich bleibende Temperatur. Mit anderen Worten: Wenn die Temperatur Ihres Schranks zwischen 10 und 14°C (für einen Reifeschrank) liegt, bewahren Sie Ihren Wein bei idealen Lagerbedingungen auf, vorausgesetzt, diese Temperatur unterliegt keinen Schwankungen. SIE SOLLTEN AUF JEDEN FALL WISSEN, DASS BEI TEMPERATUR- ODER HYGROMETRIEANOMALIEN IN IHREM SCHRANK IHRE WEINE NUR SCHADEN NEHMEN KÖNNEN, WENN SIE DIESEN UNNORMALEN BEDINGUNGEN LÄNGERE ZEIT AUSGESETZT SIND. Stromversorgung Zur Gewährleistung Ihrer eigenen Sicherheit ist der Weinklimaschrank ordnungsgemäß zu erden. Überzeugen Sie sich, dass die Steckdose wirklich geerdet ist und dass Ihr Stromnetz durch einen Fehlerstromschutzschalter geschützt ist (30 mA (In einigen Ländern nicht gültig.)). Elektroarbeiten dürfen nur von einem qualizierten Elektriker vorgenommen werden. Aufbau Ihres Weinklimaschranks

• Versichern Sie sich beim Auspacken Ihres Geräts, dass es keine Schlagspuren, Deformationen oder äußeren Mängel aufweist.

• Entfernen Sie die Schutzelemente im Innern und an der Ausenseite Ihres Klimaschranks, auch den Schutzkeil am unteren Scharnier. (siehe Abbildung (1))

• Setzen Sie den Stopsel an seinen Platz (siehe Abbildung (2)), den Sie in Ihrem Zubehor-Sackchen nden, um das Loch des unteren Scharniers zu verschliesen.

• Öffnen Sie die Tür und überprüfen Sie die Unversehrtheit der verschiedenen Bauteile. Zwischen den Regalen wurden jeweils Schutzkeile für den Transport angebrach . 2 Keile pro Regal (Bild 1). Entfernen Sie diese alle durch eine Drehbewegung (Bild 2). Sie können diese Keile aufbewahren und wieder verwenden, wenn Sie Ihren Weinklimaschrank über eine längere Distanz transportieren müssen.• Rollen Sie das Stromkabel ab, damit es mit keinem Teil des Geräts in Berührung kommt.

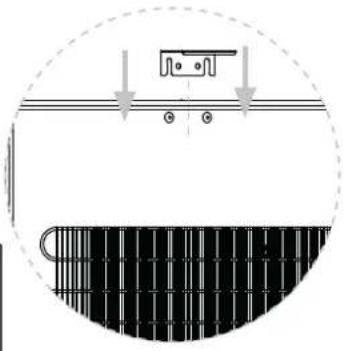

Installieren Sie den Anschlag auf der Rückseite des Klimaschranks (siehe Abbildung). Dadurch kann ein Freiraum von 7 cm zwischen der Mauer und der Schrankrückseite gewährleistet werden.

Dadurch wird der Stromverbrauch Ihres Klimaschranks optimiert.

• Stecken Sie die 2 Stopfen in die 2 Löcher oben am Klimaschrank und achten Sie dabei darauf, sie nicht komplett hineinzudrücken.

• Schieben Sie den Anschlag auf der Rückseite zwischen die Stopfen und die Schrankrückseite, drücken Sie dann die 2 Stopfen komplett hinein.

• Stellen Sie den Klimaschrank an die für ihn bestimmte Stelle.

• Wenn das Gerät die Luftfeuchtigkeit nicht auf den gewünschten Wert absenken kann, Entfernen Sie die schwarze Abussleitung im unteren Bereich des Klimaschranks. Der Ort, den Sie für Ihren Weinklimaschrank wählen: - muss frei und gut belüftet sein (zum Beispiel kein geschlossener Schrank), - muss einen Freiraum von mindestens 7 cm zwischen der Wand und der Schrankrückseite ermöglichen, - muss fern von Hitzequellen sein, - darf nicht zu sein Max. 85% Luftfeuchtigkeit (Wäscheckammer, Waschküche, Badezimmer,...), - muss einen festen und ebenen Boden besitzen, - muss über einen zugänglichen Standard-Stromanschluss verfügen (Standardsteckdose gemäß den Normen des Landes, geerdet mit einem Fehlerstromschutzschalter). Die Verwendung von Verlängerungskabeln oder Vielfachsteckern ist verboten. Anbringen des Handgriffs Befolgen Sie bitte folgende Anweisungen, um den Handgriff Ihres Weinklimaschranks mit Massivtür korrekt zu montieren. Bereiten Sie die für die Montage erforderlichen, mit Ihrem Klimaschrank gelieferten Teile vor: - Den Hangriff

Sie benötigen außerdem einen Schlitzschraubendreher (nicht mitgeliefert) Anweisungen:

1. Stecken Sie 1 Beilagscheibe auf 1 Schraube.

2. Die Distanzhüse einführen, dann stecken Sie die Schraube durch das hierfür vorgesehene Loch in der Tür

Ihres Weinklimaschranks, und zwar von der Innenseite der Tür in Richtung Außenseite.

3. Schrauben Sie die Schraube mit Hilfe des Schraubendrehers in den an der Tür anliegenden Teil des

4. Setzen Sie die Kappe auf den Schraubenkopf.

5. Befestigen Sie die andere Seite des Handgriffs auf dieselbe Weise.

Empfehlung Damit Sie Ihren Weinklimaschrank problemlos ausnivellieren können, besitzt er vorne 2 verstellbare Füße. Überzeugen Sie sich, dass Ihr Weinklimaschrank schlussendlich waagrecht steht (die Verwendung einer Wasserwaage wird empfohlen). WARTEN SIE 48 STUNDEN, BEVOR SIE IHR GERÄT ANSTECKEN. Wenn Sie Ihren Schrank verstellen, kippen Sie ihn nicht um mehr als 45° und immer auf die Seitenäche, auf der sich nicht der Stromanschluss bendet.

Empfehlung Sollten Sie Ihren Weinklimaschrank lange Zeit (>3 Monate) geschlossen halten und er sich in einer Umgebung benden, in der die Temperatur nahe (in der Größenordnung von <5°C Unterschied) an der eingestellten Temperatur Ihres Klimaschranks liegt, könnte das die Entwicklung von Schimmel begünstigen und dazu führt, dass sich die Etiketten Ihrer Flaschen lösen. Denn unzureichende Entfeuchtung und Lufterneuerung können zu einer hohen Feuchtigkeit im Klimaschrank führen. Eine regelmäßige Überwachung und eine jährliche Reinigung werden weiterhin sehr empfohlen.8 Wechselbarer Türanschlag (nur Glastür) x3 x4x3 C E

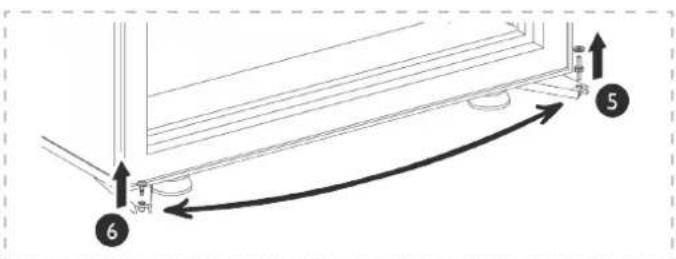

Der Türanschlag Ihres Weinklimaschranks kann gewechselt werden. Gehen Sie hierzu folgendermaßen vor (Beispiel um den Türanschlag von rechts auf links zu wechseln): 5 Schrauben Sie die Türachse heraus. 6 Entfernen Sie die Stöpsel vorsichtig mit Hilfe einer feinen Klinge und montieren Sie an dieser Stelle die Achse. Setzen Sie den Stöpsel auf der gegenüber liegenden Seite wieder ein. 1 Schrauben Sie die drei Schrauben mit Hilfe eines Torx-Schlüssels „T25“ heraus. 2 Entfernen Sie das obere Scharnier. 3 Entfernen Sie die Stöpsel vorsichtig mit einer feinen Klinge. 4 Entfernen Sie die Tür vom Gehäuse, indem Sie sie leicht öffnen und dann nach oben anheben. A Oberes Scharnier B Stöpsel C Stöpsel D Torxschraube E Innensechskantschraube F Verschlusskrampe G Unteres Scharnier H Türachse J Stöpsel der TürachseD

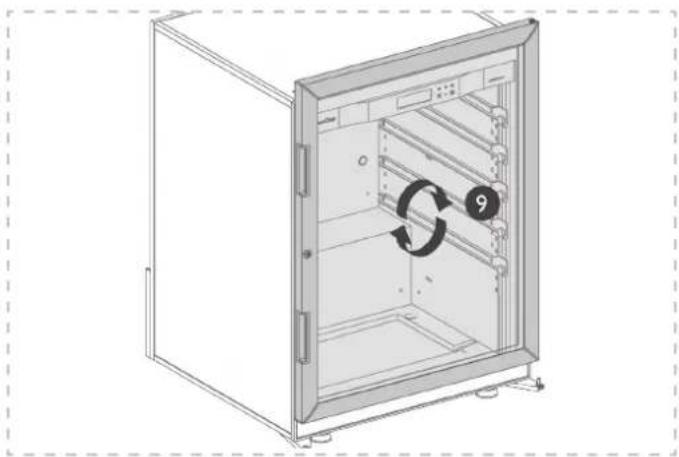

9 Drehen Sie die Tür um 180°. Achtung: Die Tür ist sehr schwer. Treffen Sie die notwendigen Vorsichtsmaß- nahmen, um sich nicht zu verletzen oder sie fallen zu lassen. 10 Setzen Sie die Tür wieder auf ihre Achse.

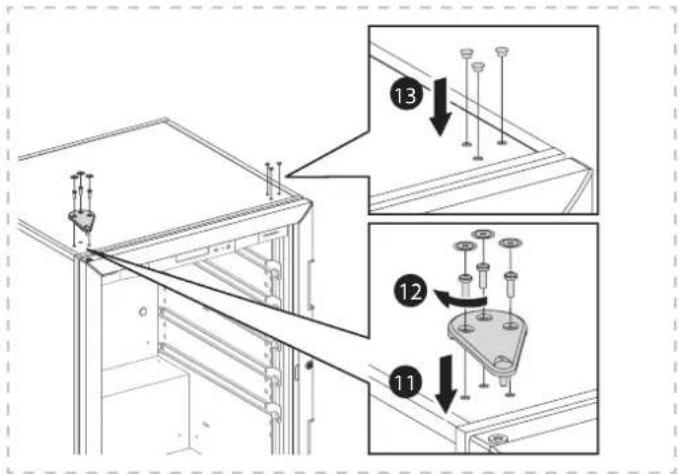

11 Installieren Sie das obere Scharnier. 12 Schrauben Sie das Scharnier so fest, dass sich die Tür parallel zum Gehäuse befindet. Überprüfen Sie, ob die Dichtung gut auf dem Schrank liegt (indem Sie die Tür wieder schließen), damit sie gut dicht ist. 13 Setzen Sie die Stöpsel wieder an ihren Platz. 7 Schrauben Sie die beiden Schrauben und die Verschlusskrampe heraus. Schrauben Sie die beiden Schrauben auf der gegenüberliegenden Seite heraus und entfernen Sie die beiden Unterlegscheiben.

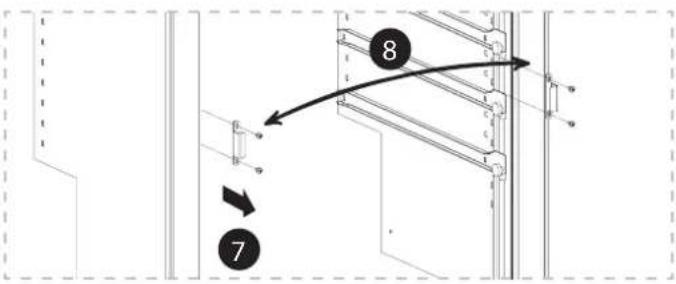

8 Befestigen Sie die Krampe mit den Schrauben an der gewünschten Öffnungsseite der Tür. Schrauben Sie auf der Seite gegenüber der Verschlusskrampe die Schrauben mit den Unterlegscheiben wieder fest.10 Tipps für die Ausstattung und das Befüllen Jedes Regal kann als Lagerregal, Gleitregal oder Präsentationsregal verwendet werden. Die Regale Ihres Schranks besitzen 12 Mulden, in denen Sie Ihre Flaschen sicher lagern können. Speziell für die Weinklimaschränke der Serie Oxygen entwickeltes Regal. Im Zubehörtäschchen benden sich 14 Blockierstifte. Konguration eines Lagerregals: Verfahren Sie folgendermaßen, um Flaschen auf einem Lagerregal unterzubringen:

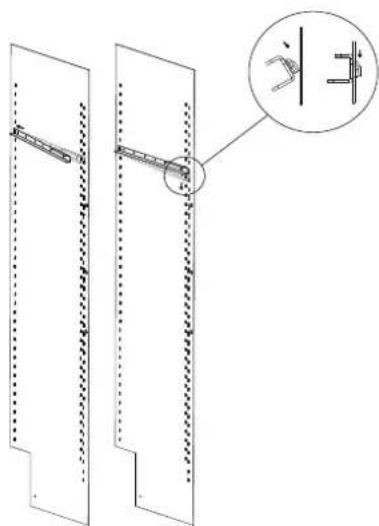

1. Schieben Sie 2 Führungsschienen in die hierführ vorgesehenen

Führungsleisten. Platzieren Sie für jedes Regal eine Schiene rechts und eine Schiene links (siehe Abbildung 1). Achten Sie darauf, die Schienen an der richtigen Stelle einzuschieben (siehe Abbildung 2).

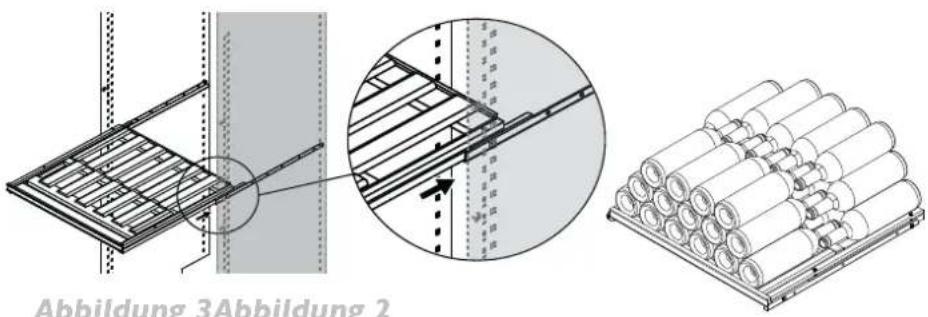

2. Platzieren Sie das Regal in den 2 Schienen (siehe Abbildungen 3).

3. Platzieren Sie einen Blockierzapfen in jeder der 2 Öffnungen

im vorderen, oberen Teil des Regals. Diese Stöpsel dienen als Anschlag an der Gleitschiene und verhindern falsche Regalbewegungen.

4. Beginnen Sie damit, in jede Mulde der hinteren Reihe Flaschen

mit dem Flaschenboden ganz nach hinten zu legen.

5. Fahren Sie dann mit der vorderen Reihe fort und legen Sie

dort die Flaschen mit dem Flaschenboden nach vorne.

6. Stapeln Sie dann die Flaschen und achten Sie darauf, dass

keine Flasche die hintere Wand berührt.

7. Ein Lagerregal kann maximal 6 Reihen mit je 12

Flaschen, also 72 standardmäßige Bordeaux-Flaschen (97 kg) tragen. 1 Gleitschienen (x2) 2 Regal – 12 Mulden 3 Zapfen (x2)

Schéma 1 Abbildung 1 Abbildung 3Abbildung 2 Schéma 2 N.B. : Kleben Sie die beiden Knöpfe für eine optimale Nutzung Ihres Lagerregals einen links und einen rechts auf die Rückseite des Regals und achten Sie dabei darauf, dass keine Flasche die hintere Wand berührt. Empfehlung Es wird sehr empfohlen, Ihre Weinaschen nicht: - Im Innern Ihres Weinklimaschranks von EuroCave in ihr Seidenpapier gewickelt zu lassen. Das Seidenpapier verträgt die Umgebungsfeuchtigkeit langfristig nicht gut. Das feuchte Papier klebt und beschädigt die Etiketten Ihrer Weinaschen. - In Ihrem Weinklimaschrank von EuroCave in einer Kartonverpackung oder einer Holzkiste zu lagern, um eine maximale Luftzirkulation um die Flaschen zu fördern und das Verrotten dieser Verpackung, die letztendlich Ihre Weinaschen verunreinigen könnte, zu vermeiden.D

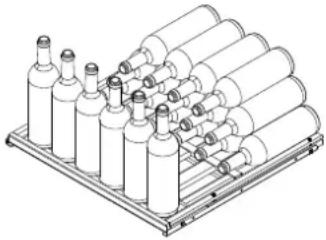

Konguration eines Präsentationsregals: Verfahren Sie folgendermaßen, um Flaschen auf einem Präsentationsregal unterzubringen:

1. Führen Sie 2 Gleitschienen in die hierzu vorgesehenen Führungsleisten ein. Platzieren Sie für

jedes Regal eine Schiene rechts und eine Schiene links (siehe Abbildungen 1 und 2).

2. Platzieren Sie das Regal in den 2 Schienen (siehe Abbildungen 3).

3. Platzieren Sie einen Blockierzapfen in jeder der 2 Öffnungen im vorderen, oberen Teil des Regals.

Diese Stöpsel dienen als Anschlag an der Gleitschiene und verhindern falsche Regalbewegungen.

4. Beginnen Sie damit, in jede Mulde der hinteren Reihe Flaschen mit dem Flaschenboden ganz

nach hinten zu legen (6 standardmäßige Bordeaux-Flaschen).

5. Stapeln Sie dann die Flaschen auf die hintere Reihe (6+6+6+6=24 standardmäßige Bordeaux-

Flaschen) und achten Sie dabei darauf, dass keine Flasche die hintere Wand berührt.

6. Stellen Sie Ihre Flaschen im vorderen Teil des Regals senkrecht, um

sie zu präsentieren (maximales Fassungsvermögen: 6 standardmäßige Bordeaux-Flaschen).

7. In der Präsentationskonguration besitzt das Regal ein

maximales Fassungsvermögen von 30 standardmäßigen Bordeaux-Flaschen. Konguration eines Gleitregals: Verfahren Sie folgendermaßen, um Flaschen auf einem Gleitregal unterzubringen:

1. Führen Sie 2 Gleitschienen in die hierzu vorgesehenen Führungsleisten ein. Platzieren Sie für

jedes Regal eine Schiene rechts und eine Schiene links (siehe Abbildungen 1 und 2).

2. Platzieren Sie das Regal in den 2 Schienen (siehe Abbildungen 3).

3. Platzieren Sie einen Blockierzapfen in jeder der 2 Öffnungen im vorderen, oberen Teil des Regals.

Diese Stöpsel verhindern, dass das Regal vollständig aus dem Klimaschrank herausläuft.

4. Beginnen Sie damit, in jede Mulde der hinteren Reihe Flaschen mit dem Flaschenboden ganz

nach hinten zu legen.

5. Fahren Sie dann mit der vorderen Reihe fort und legen Sie dort die

Flaschen mit dem Flaschenboden nach vorne.

6. Ein Gleitregal kann nur eine Reihe Flaschen aufnehmen

(maximal 12 standardmäßige Bordeaux-Flaschen).

7. Bei gemischter Innenausstattung wird empfohlen, die Gleitregale im

mittleren Bereich des Geräts zu montieren, um optimale Zugänglichkeit zu gewährleisten. ZIEHEN SIE NIEMALS MEHR ALS EIN BELADENES GLEITREGAL GLEICHZEITIG HERAUS. Montage der abnehmbaren Getränkeplatte (nur erhältlich für die 2-Temperatur-Modelle)

1. Schieben Sie ein Universalregal in das Getränkefach.

2. Platzieren Sie die abnehmbare Platte für Getränke auf dem ArteVino-

Universalregal (siehe Abbildung 4).

3. Stellen Sie Ihre Flaschen und Dosen stehend auf die Platte

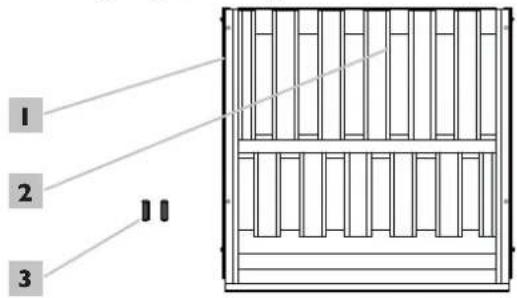

HINWEIS: Zusatzinformation, nur für das kleine Modell. Das kleine Modell wird mit 2 Regalen geliefert. 1 auf Gleitschienen befestigtem Regal + 1 auf zwei festen Klötzen platziertem Regal. Verfahren Sie folgendermaßen, um letzteres in ein Gleit- oder Präsentationsregal zu verwandeln:

• Nehmen Sie das Regal aus dem Klimaschrank,

• Entfernen Sie die 2 Klötze,

• Nehmen Sie die 2 mit dem Klimaschrank gelieferten Gleitschienen,

• Platzieren Sie die 2 Gleitschienen an der gewünschten Stelle in den hierfür vorgesehenen Führungsleisten (siehe Abbildungen 1 und 2),

• Verfahren Sie dann weiter, wie in den vorhergehenden Abschnitten zur Installation angegeben. Wenn die Anzahl der Flaschen, die Ihnen zur Verfügung steht, nicht ausreicht, Ihren Weinklimaschrank zu füllen, sollten Sie die Last bevorzugt auf allen Ihnen zur Verfügung stehenden Regalen verteilen und Lagerung nach dem Schema „alle oben” oder „alle unten” vermeiden. Damit er optimal funktioniert, empfehlen wir Ihnen Ihren Klimaschrank mehr als zu 75% zu füllen. Abbildung 412 Inbetriebnahme und Temperatureinstellung Inbetriebnahme Nachdem Sie 48 Stunden gewartet haben, können Sie Ihren Weinklimaschrank an die Steckdose anstecken, nachdem Sie überprüft haben, ob Ihre Steckdose richtig installiert ist. (Überprüfen Sie das Vorhandensein von Schmelzsicherungen und ihre Amperezahl, das Funktionieren des Überlastschalters und schließen Sie, wenn erforderlich, ein anderes elektrisches Gerät an, um die Stromversorgung zu überprüfen). Luftfeuchtigkeit Ihr Klimaschrank besitzt ein exklusives ARTEVINO-System, das im Innern Ihres Weinklimaschranks für die Luftfeuchtigkeit sorgt, die für eine gute Dichtheit Ihrer Flaschenkorken notwendig ist. Es ist wichtig, zu Beginn ein kleines Glas Wasser auf den Boden des Schranks zu kippen, eine optimale Luftfeuchtigkeitsrate zu erreichen. Temperatureinstellung Beschreibung der Bedienleiste

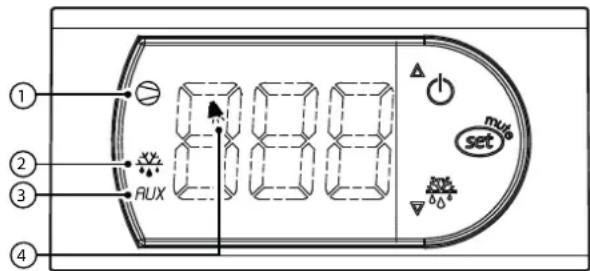

• Temperaturanzeige: Zeigt die effektive Temperatur im Innern Ihres Weinklimaschranks an. Sie müssen also warten, bis Ihre neue Solltemperatur erreicht ist. Betriebsleuchten Kompressor

: zeigt an, dass der Kompressor läuft. Wenn sie blinkt, zeigt dies an, dass der Kompressor in den nächsten Minuten anlaufen wird (technische Frist). Widerstand

: zeigt an, dass der Widerstand an ist. Enteisungszyklus

: zeigt an, dass ein automatischer Enteisungszyklus durchgeführt wird. Alarm

: zeigt unnormal hohe oder tiefe Temperatur im Innern des Weinklimaschranks an. Einschalten der Bedienleiste Der Schalter ist werksseitig auf «aus“. Um den Klimaschrank einzuschalten, halten Sie den Knopf mehrere Sekunden gedrückt, bis die Temperatur alleine erscheint. Um den Klimaschrank in den Standby zu schalten, halten Sie den Knopf mehrere Sekunden lang gedrückt, um den Klimaschrank auszuschalten. Das Display wechselt zwischen der Innentemperatur und der OFF-Anzeige (der Klimaschrank läuft nicht mehr, nur das Display ist aktiviert). Um die Regelung wieder zu starten, halten Sie den Knopf mehrere Sekunden lang gedrückt, bis die Temperatur alleine erscheint.

Einstellen der Temperatur Ihres Klimaschranks Das Einstellen der Temperatur Ihres Weinklimaschranks erfolgt vollständig über die Bedienleiste. 1-Temperaturschränke:

• Drücken Sie einige Sekunden auf den Knopf SET, bis die Solltemperatur (ST1) blinkt. Die werksseitige Solltemperatur beträgt 12°C (ideale Reifetemperatur). Diese Solltemperatur kann jedoch zwischen 9°C und 15°C eingestellt werden.

• Der für die Lagerung empfohlene Regelbereich liegt zwischen 10°C und 14°C.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Bestätigen Sie Ihre Programmierung durch Drücken auf den Knopf SET. Wenn Sie nicht mit diesem Knopf bestätigen, wird Ihre Änderung nicht berücksichtigt. Ihr Weinklimaschrank muss sich in einem Raum befinden, dessen Temperatur bei einer Volltür zwischen 0°C und 35°C und bei einer Rahmenglastür zwischen 0°C und 30°C liegt. 2-Temperatur-Schränke: GETRÄNKEFACH (UNTERER BEREICH):

• Drücken Sie einige Sekunden auf die Taste SET, bis die Solltemperatur (ST1) blinkt. Für das Kühlfach beträgt die werksseitige Solltemperatur 3°C. Diese Solltemperatur kann jedoch zwischen 3°C und 6°C eingestellt werden.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Halten Sie SET einige Sekunden gedrückt. Dadurch bestätigen Sie Ihre Solltemperatur für das Getränkefach und gelangen zur Solltemperatureinstellung des Reifefachs (oberer Bereich - ST2). REIFEFACH (OBERER BEREICH):

• Die werksseitige Solltemperatur beträgt 12°C. Diese Solltemperatur kann jedoch zwischen 10°C und 14°C eingestellt werden.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Bestätigen Sie Ihre Einstellung durch Drücken des Knopfes SET. Wenn Sie nicht mit dieser Taste bestätigen, wird Ihre Änderung nicht berücksichtigt. Um richtig zu funktionieren, muss sich Ihr Schrank in einem Raum mit einer Raumtemperatur zwischen 12 und 25°C befinden. 3-Temperaturschränke: MITTLERER SCHRANKBEREICH ODER REIFEBEREICH:

• Drücken Sie einige Sekunden auf den Knopf SET, bis die Solltemperatur (ST1) blinkt. Die werksseitige Solltemperatur beträgt 12°C (ideale Reifetemperatur). Diese Solltemperatur kann jedoch zwischen 10°C und 14°C eingestellt werden.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Halten Sie SET einige Sekunden gedrückt. Dadurch wird Ihre Solltemperatur in dem Reifebereich bestätigt und Sie gelangen zur Solltemperatureinstellung des Chambrierbereichs (ST2). CHAMBRIERBEREICH:

• Die werksseitige Solltemperatur beträgt 18°C. Diese Solltemperatur kann jedoch zwischen 15°C und 20°C eingestellt werden.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Bestätigen Sie Ihre Programmierung durch Drücken auf den Knopf SET. Wenn Sie nicht mit diesem Knopf bestätigen, wird Ihre Änderung nicht berücksichtigt.

• Anmerkung: Die Temperatur des unteren Fachs (Kühlfach) wird durch die für das Reifefach programmierte Temperatur vorgegeben. Der Temperaturgradient zwischen diesen beiden Bereichen liegt zwischen 4 und 6°C. ACHTUNG: Um richtig zu funktionieren, muss sich Ihr Schrank in einem Raum mit einer Raumtemperatur zwischen 12 und 30°C benden.14 Mehrtemperaturschränke: UNTERER BEREICH:

• Drücken Sie einige Sekunden auf den Knopf SET, bis die Solltemperatur (ST1) blinkt.

• Die werksseitige Solltemperatur beträgt 8°C. Diese Solltemperatur kann jedoch zwischen 6°C und 10°C eingestellt werden.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Halten Sie SET einige Sekunden gedrückt. Dadurch wird Ihre Solltemperatur im unteren Schrankbereich bestätigt und Sie gelangen zur Solltemperatureinstellung des oberen Bereichs (ST2). OBERER BEREICH:

• Die werksseitige Solltemperatur beträgt 18°C. Diese Solltemperatur kann jedoch zwischen 15°C und 20°C eingestellt werden.

• Stellen Sie die gewünschte Temperatur mit Hilfe der Knöpfe und ein.

• Bestätigen Sie Ihre Programmierung durch Drücken auf den Knopf SET. Wenn Sie nicht mit diesem Knopf bestätigen, wird Ihre Änderung nicht berücksichtigt. ACHTUNG: Um richtig zu funktionieren, muss sich Ihr Schrank in einem Raum mit einer Raumtemperatur zwischen 12 und 30°C benden. Alarme Wenn die Innentemperatur des Klimaschranks mehr als 3 Stunden 6°C über oder unter der Solltemperatur liegt, wird ein Alarm ausgelöst und die Leuchte leuchtet auf. HINWEIS: Wenn Sie viele Flaschen in Ihren Klimaschrank gelegt haben, können mehrere Stunden erforderlich sein, bis sich die Temperatur Ihres Klimaschranks stabilisiert. Dann kann die Leuchte aueuchten. Warten Sie etwas, überprüfen Sie die Temperatur dann erneut. Wenn der Alarm weiter besteht, kontaktieren Sie Ihren Händler. Bei der Inbetriebnahme des Klimaschranks oder bei bedeutenden Änderungen an den Solltemperaturen kann Ihr Weinklimaschrank mehrere Stunden benötigen, um sich zu stabilisieren und die neue, gewünschte Temperatur anzuzeigen. Warten Sie einige Tage. Wenn sich die Temperatur nicht stabilisiert, kontaktieren Sie Ihren Händler. Laufende Wartung Ihres Weinklimaschranks Ihr ARTEVINO-Weinklimaschrank ist ein Gerät mit einfachem und bewährtem Betrieb. Die wenigen, folgenden Wartungsarbeiten gewährleisten einen optimalen Betrieb und eine lange Lebensdauer.

1) Entfernen Sie etwaige Partikel, die die Abussleitungen unten im Klimaschrank verstopfen könnten.

2) Entstauben Sie den Kondensator (schwarzes Metallgitter hinten an Ihrem Weinklimaschrank) regelmäßig

3) Reinigen Sie das Innere Ihres Weinklimaschranks ein Mal pro Jahr komplett und achten Sie dabei darauf,

dass er zuvor ausgesteckt wurde, nachdem Sie Ihre Flaschen herausgenommen haben (verwenden Sie hierzu Wasser und ein nicht aggressives Reinigungsmittel; spülen Sie dieses dann sorgfältig ab, trocknen Sie ihn dann mit Hilfe eines weichen Lappens ab).

4) Oft ist eine Reinigung des Dichtungsrings erforderlich. Eine Reinigung mit nicht geeigneten Substanzen

führt zu einer vorzeitigen Alterung der Dichtungen. Deshalb müssen einige Regeln beachtet werden: Nach der Reinigung muss die Dichtung immer mit klarem Wasser abgespült werden. Es darf keine Spur des Reinigungsprodukts auf der Dichtung verbleiben. ARTEVINO empehlt nur die Nutzung von neutrale Seifenlösung. Wenn sich die Reinigung mit dieser Art Lösung für unzureichend erweist, ist es möglich, ausnahmsweise eine Lösung auf Ethanolbasis zu verwenden, jedoch mit einer Konzentration unter 10 %. Dabei muss gut darauf geachtet werden, die Dichtung mit klarem Wasser abzuspülen.D

Betriebsstörungen Bei der Inbetriebnahme

• Der Kompressor läuft nicht > Prüfen Sie, ob die Steckdose störungsfrei funktioniert, indem Sie ein beliebiges Elektrogerät an diese anschließen.

• Der Kompressor schaltet nicht ab > Legen Sie die Hand auf den Kondensator (Gitter außen hinten am Gerät). Wenn der Kondensator kalt ist, setzen Sie sich mit Ihrem Händler in Verbindung. Wenn der Kondensator heiß ist, stellen Sie die Solltemperatur (ST1) Ihres Klimaschranks auf den höchsten Wert des Regelbereichs. Wenn der Kompressor immer noch nicht abschaltet, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

• Der Klimaschrank lässt sich nicht anschalten > wenden Sie sich an Ihren Händler BEI INTERVENTION EINES NICHT VON ARTEVINO ZUGELASSENEN TECHNIKSERVICE VERFÄLLT DIE GARANTIE. DIE VERWENDUNG VON GLASTÜREN KANN DIE LEISTUNG IHRES KLIMASCHRANKS BEI EXTREMEN TEMPERATURBEDINGUNGEN BEEINTRÄCHTIGEN. Mindestgarantiedauer durch den Hersteller: 2 Jahre auf Bauteile. Normen Ihr Produkt erfüllt folgende Normen:

Richtlinie 2010/30/EU Verordnung 1060/2010 R600a Je nach Land enthalten die Weinklimaschränke von ArteVino brennbares Kühlgas R600a (iso-butane).16 Technische Daten Oxygen TürartHöhe mm Breite mm Tiefe mm Leergewicht Empfohlener TemperaturbereichMindesttemp.°C/°F Maximaltemp. °C/°F1 TemperaturOXG1TVolltür 1825 680 725 72 0 / 32 35 / 95Rahmenglastür 1825 680 720 86 0 / 32 30 / 86OXM1TVolltür 1480 680 725 63 0 / 32 35 / 95Rahmenglastür 1480 680 720 74 0 / 32 30 / 86OXP1TVolltür 960 680 725 45 0 / 32 35 / 95 Rahmenglastür 960 680 720 52 0 / 32 30 / 86 Mehrere TemperaturenOXGMTVolltür 1825 680 725 72 12 / 54 30 / 86 Rahmenglastür 1825 680 720 86 12 / 54 30 / 86 OXMMTVolltür 1480 680 725 63 12 / 54 30 / 86 Rahmenglastür 1480 680 720 74 12 / 54 30 / 86 OXPMT Volltür 960 680 725 45 12 / 54 30 / 86 Rahmenglastür 960 680 720 52 12 / 54 30 / 86 3 TemperaturOXG3TVolltür 1825 680 725 79 12 / 54 30 / 86 Rahmenglastür 1825 680 700 93 12 / 54 30 / 86 OXM3TVolltür 1480 680 725 70 12 / 54 30 / 86 Rahmenglastür 1480 680 700 81 12 / 54 30 / 86 2 TemperaturOXG2TVolltür 1825 680 725 72 12 / 54 25 / 77 Rahmenglastür 1825 680 700 86 12 / 54 25 / 77 Regelgenauigkeit: +/- 1,5°C/ 3°F, Anzeigengenauigkeit: +/- 1,5 °C/ 3°F Gemäß der delegierten Verordnung (EU) 2019/2016 der Europäischen Kommission haben Sie Zugriff auf die energetischen Eigenschaften unserer Geräte in der EPREL-Datenbank, indem Sie den QR-Code scannen, den Sie auf dem Energielabel Ihres Geräts finden.D
