用户手册 OXG2T206NVD ARTEVINO

非常感谢您购买ARTEVINO产品。我公司所有产品均进行精心设计、采用精良制造工艺，融入了人体工程学设计，非常方便客户使用。

我们希望本产品能让您满意。

注意

本文件所包含资料如有更改将不再提醒。

如产品使用范围超出设计用途，ARTEVINO将不提供任何质保。

本手册中所包含的任何错误，或本设备供应、性能或使用所导致的任何损失，ARTEVINO不承担任何责任。

本文件所包含原始资料均受版权保护，所有权保留。

未经ARTEVINO事先书面许可，任何人不得部分或全部复印、复制或翻译本文件。

本设备仅允许用于葡萄酒贮藏。

本设备并不能作为嵌入式设备使用。

心智、感知能力不健全或身体残疾人群（包括儿童）不得使用本设备；无相关使用经验或知识人群在接受设备使用培训前或在无专业人士现场监管时不得使用本设备。

如电源线被损坏，必须使用专用电缆或制造商或其客户服务提供的原装电缆进行更换。

警告：

-请务必确保设备内腔通气孔及齐平安装结构未被堵塞；

- 安装后，插座必须仍处在触手可及的位置

- 不得使用非制造商推荐的机械设备或其他方法来加速除霜过程。

- 切勿损坏制冷回路。

- 不得在酒柜内使用非制造商推荐的电器。

- 不得在本设备内贮藏易爆物质，比如含易燃性气体推进剂的气溶胶。

本设备设计用于家庭应用或其他类似应用：

- 车间、办公室和其他工作场合员工用的的小厨房；

- 供度假别墅或酒店、汽车旅馆或其他居住性质场合客人使用

- 酒店客房；

- 餐饮服务业和其他类似应用场合。

-不推荐使用电源延长线。

-危险：小孩被困风险。

丢弃旧酒柜之前：

- 拆掉酒柜门。

- 把酒柜层架摆放在酒柜内，以免儿童轻易爬入酒柜。

目录

环保－生态设计 P4

酒柜描述 P5

葡萄酒相关重要信息....P6

电源 P6

酒柜安装....P6-7

酒柜门反向安装....P.8-9

装载和布局建议....P 10-11

调试及酒柜温度设置....P 12-13

酒柜日常维护....P 14

操作异常 P 15

技术特征和数据....P 16

产品中有害物质的名称及含量 P17

电路图 P 18

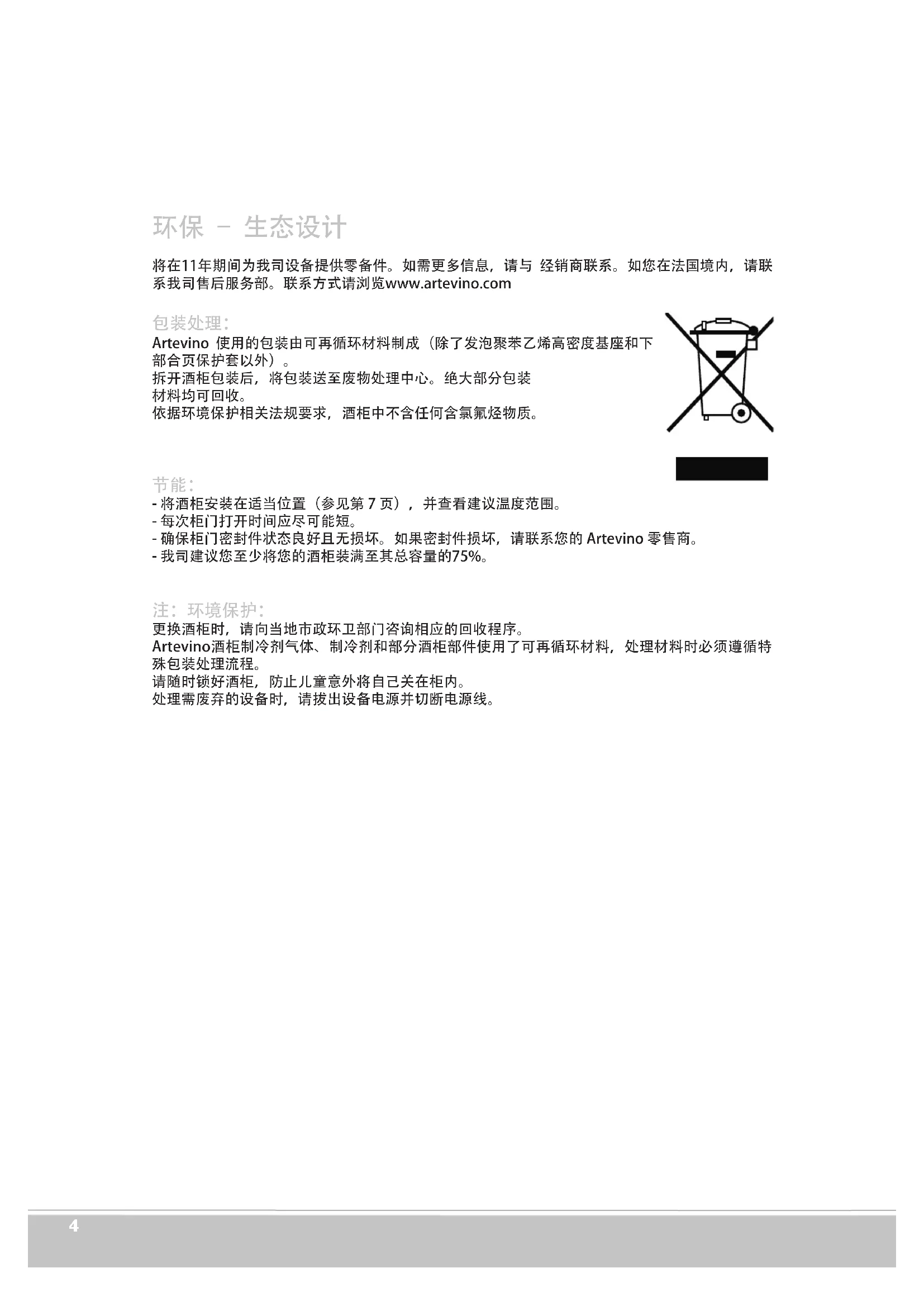

环保 - 生态设计

将在11年期间为我司设备提供零备件。如需更多信息，请与经销商联系。如您在法国境内，请联系我司售后服务部。联系方式请浏览www.artevino.com

包装处理：

Artevino 使用的包装由可再循环材料制成（除了发泡聚苯乙烯高密度基座和下部合页保护套以外）。

拆开酒柜包装后，将包装送至废物处理中心。绝大部分包装材料均可回收。

依据环境保护相关法规要求，酒柜中不含任何含氯氟烃物质。

• 将酒柜安装在适当位置（参见第7页），并查看建议温度范围。
• 每次柜门打开时间应尽可能短。
• 确保柜门密封件状态良好且无损坏。如果密封件损坏，请联系您的Artevino零售商。
• 我司建议您至少将您的酒柜装满至其总容量的75%。

注：环境保护：

更换酒柜时，请向当地市政环卫部门咨询相应的回收程序。

Artevino酒柜制冷剂气体、制冷剂和部分酒柜部件使用了可再循环材料，处理材料时必须遵循特殊包装处理流程。

请随时锁好酒柜，防止儿童意外将自己关在柜内。

处理需废弃的设备时，请拔出设备电源并切断电源线。

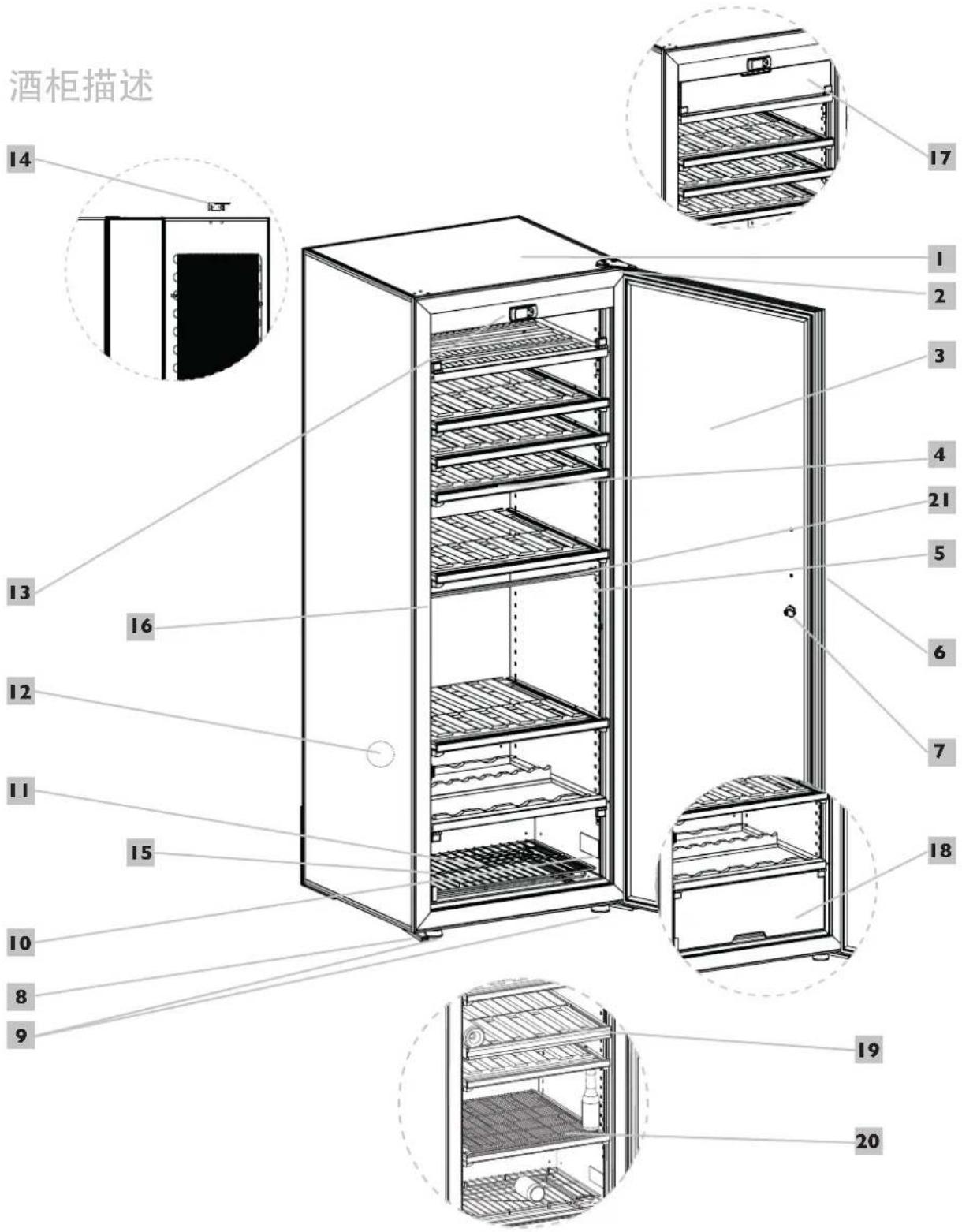

酒柜描述 14 13 12 11 10 8 9 16 15 17 1 2 3 4 21 5 6 7 18 19 20

柜体
2 上铰链
3 玻璃或实体门(依型号而定)
4 储存架
滑动架
5 酒架支撑板
6 把手
7 锁
8 调平地脚 (x2)
*3 温酒柜独有 **只适用于2T型号

9 下铰链 (x2)

10 产品标签
11 栅格板
12 新鲜空气通风口
13 控制面板
14 后挡板
15 冷凝水收集盘(带出水口)
16 门扣
17 *红酒侍酒间

18 *冷藏室
19 **分隔板
20 **可拆卸多饮品托架
21 酒柜固定杆(不得拆除)一只适用于1T-MT型号及3T型号

葡萄酒相关重要信息

ARTEVINO酒柜设计可确保您的葡萄酒处于最佳贮藏和/或最佳饮用条件下。

葡萄酒是一种复杂产品，酿造过程极慢，发酵周期极长。最优质的葡萄酒通常需要在特殊条件下才能酿造成功。

所有葡萄酒均在相同温度条件下贮藏，仅其最佳饮用温度不同。

因此，和葡萄酒生产商所用自然酒窖类似，对葡萄酒贮藏而言，更重要的是温度稳定性，而非温度绝对值。换言之，不管您的酒柜设置温度为多少（10-14℃范围内陈酿温度），如果酒柜温度保持稳定，您的葡萄酒就处于理想贮藏条件之下。

任何情况下，如果您注意到酒柜中出现湿度或温度异常，请注意如果长时间将葡萄酒置于此异常条件下，会降低葡萄酒品质。

电源

出于人身安全考虑，酒柜必须正确接地。

请确保插头接地正确，且安装电路采用熔断器（30 mA ^* ）进行保护。

*某些国家不适用。

所有电气工程应由专业电工进行操作。

酒柜安装

- 拆除酒柜包装时，请确保酒柜无任何损坏（无任何撞击、弯曲迹象）。

- 移除酒柜内部和外部的保护部件，包括下铰链的保护套(见图1)。

- 装上盖（见图2），在附件包内可以找到，用于密封下铰链的孔。

- 打开柜门并检查不同组件的完整性。

已被固定在每个酒架上。每个酒架2个垫块（图1）。请通过转动将每个垫块取出（图2）。您可保留这些垫块，以便在需要对您的葡萄酒酒柜进行长距离运输时重新使用它们。

- 电源线布线，确保其不会与任何酒柜组件接触。

• 将挡块安装在酒柜背面（见图）。
  墙壁和酒柜背面间距要求保持在7cm。这一间距值可最优化您的酒柜功耗。
• 在酒柜顶部2孔上安装两盖板，确保盖板不被完全推入。
• 在两盖板和墙壁间滑动后挡板，然后将盖板推入。
• 将酒柜移动至所需位置。

当出现设备无法使湿度下降至所需湿度值的情况时，取出位于酒柜下方的黑色排水管。

酒柜安放位置必须满足下述条件：

- 畅通无阻且通风良好（如，不得安放在密闭橱柜中）；

- 墙壁和酒柜背面间距至少7cm;

- 不靠近任何热源；

- 不过于潮湿 环境湿度最高不超过85%。 (熨烫间、洗衣间、浴室、……)；

- 地板稳固、平整；

- 能够接入标准电源（电源插座与国家标准电压兼容，使用断路器接地）

禁止使用延长引线或多功能插座。

如果您长时间（>3个月）将密闭的酒柜放置于温度接近酒柜设定温度的环境中（温差<5°C），这可能会形成一个有利于霉菌生长和酒瓶标签脱落的环境。实际上，缺少吸湿和空气的换新可能导致酒柜内湿度过高。

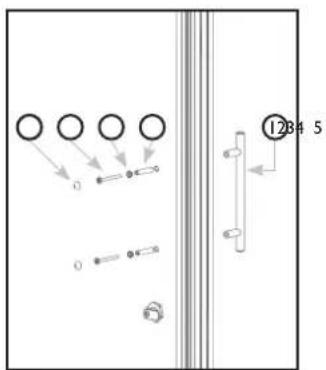

把手安装

为正确安装酒柜实木门把手，请遵守下述说明。请准备好把手安装时所需附件：

-把手①,

-2 两个支撑管②,

-2个垫圈③,

-2个螺钉④,

-2个螺母⑤.

请另外准备一个一字螺丝刀（未提供）。

12B4.5

安装说明：

1. 将螺钉1插入垫圈1中；
2. 插入支撑管然后将螺钉插入酒柜门上所提供的孔中；
3. 用一字螺丝刀将螺钉拧入把手螺纹柱中，并轻轻拧紧；
4. 把螺帽戴在螺丝头上；
5. 重复上述操作拧紧另一个把手螺纹柱。

建议

为了便于校平，酒柜前侧装有2只可调地脚。请最终校平您的酒柜（推荐使用水准仪）。

酒柜需放置48小时后方可进行开机操作。

移动酒柜时，禁止倾斜 45^ 以上，且始终向侧面倾斜（软电源导线对面一侧）。

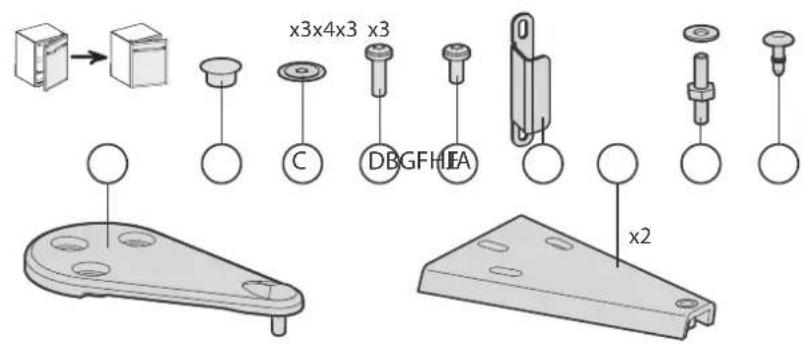

酒柜门反向安装(仅适用于玻璃门)

A 上铰链
B 螺帽
C 螺帽
D 梅花螺丝
E 六角螺钉

F 门扣
G 下铰链
H 门销
J 门销螺帽

如需改变酒柜门打开方向，请遵守下述流程(示例操作：将右手式门改为左手式门)进行操作：

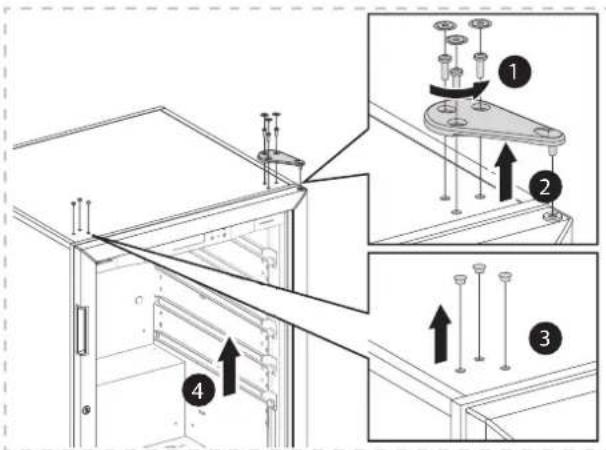

1 使用“T-25”梅花扳手拧开三个螺丝；
2 拆下上铰链；
3 使用薄刀片小心拆下螺帽；
4 轻轻打开并拆下酒柜门，向上举起酒柜门；

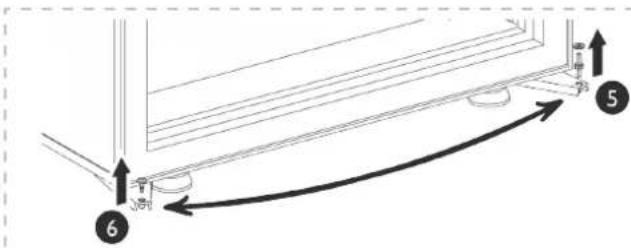

5 拧松门销；
6 使用薄刀片小心拆下螺帽，将门销安装在螺帽位置上。将螺帽安装在对面位置；

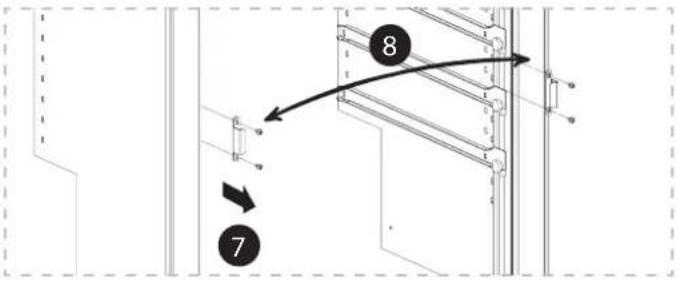

7 拧松两枚螺丝和门扣；拧松对面的两枚螺丝，并移除两个垫圈；

8 使用螺丝将门扣固定在需要开门方向的位置；

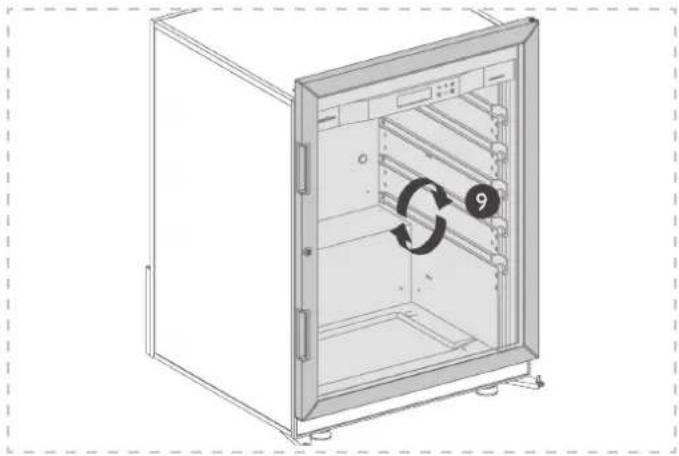

替换门扣对面的垫圈、然后螺丝；

注意：酒柜门较重：操作时采取必要防护措施，以防受伤或酒柜门坠地

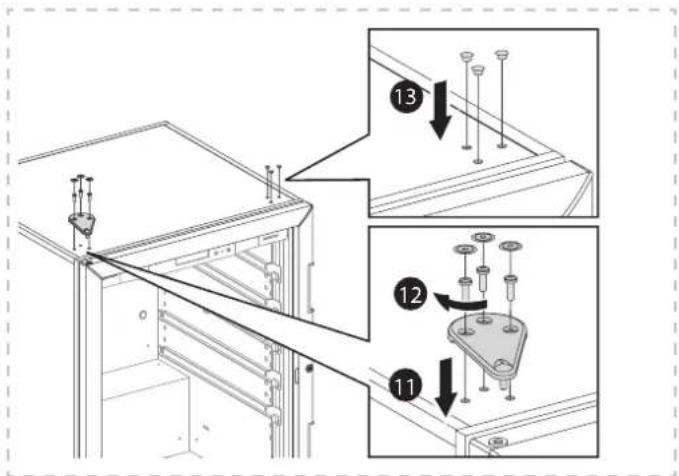

10 将酒柜门装回至门销上；

11 安装上铰链；
12 拧紧上铰链，使酒柜门和酒柜完全平行；检查酒柜门密封件是否牢固粘附于酒柜上(通过关闭酒柜门检查)，确保酒柜完全气密；
13 安装螺帽；

装载和布局建议

建议

强烈建议不要让您的葡萄酒瓶处于如下状态：

• 包裹雪梨纸的情况下放入您的EuroCave酒柜内部。雪梨纸不太能够长时间耐受环境的湿度。被浸湿的雪梨纸将粘在您葡萄酒瓶的标签上并导致其受损坏。
• 存放于包装纸箱或木箱的情况下放入您的EuroCave酒柜内部，不建议这样操作是为了让酒瓶周围最大限度地通风，避免包装腐烂，最终污染您的葡萄酒瓶。

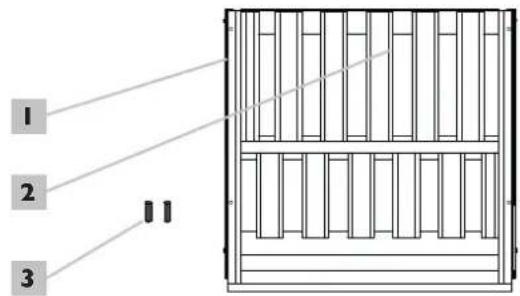

所有酒架均可用作储存、滑动或展览架。酒柜中的酒架设置有12个凹座，从而安全确保酒瓶安全。

1 2 3

如需将酒瓶放置在储存酒架上，请遵守下述步骤：

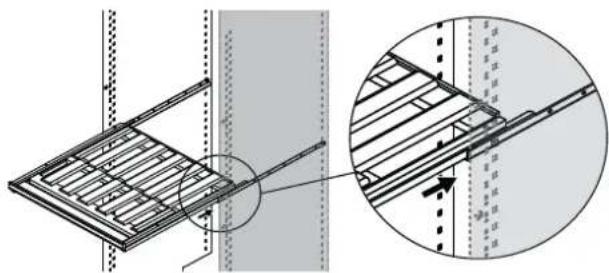

1. 将2个滑条插入酒架支撑带中。每个酒架左右侧个安装一个滑条（见图1）。确保滑条正确地固定在壳体内（见图2）
2. 将酒架放置在2个滑条中（见图3）。
3. 将木制锁销分别放置在上表面右侧和左侧2孔内。这些锁销能根据滑条固定架子，以防不必要的移动。
4. 先将酒瓶放置在后排各凹座中，瓶底朝向后部。
5. 接着将酒瓶放置在前排，瓶底朝向相反。

6. 继续堆置酒瓶，确保酒瓶均不会与后壁接触

7. 酒架最多可靠制成6排酒瓶，每排12瓶，即72支传统波尔多葡萄酒瓶（97千克）。

图1

OK !

为了最佳使用您的储藏层架, 层架后部的左右两边各附加一个橡胶栓, 确保酒瓶不会碰到酒柜内壁。

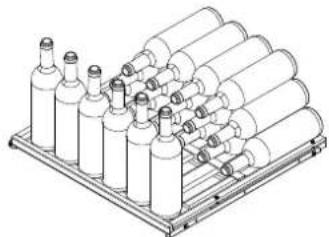

展览型酒架安装：

如需将酒瓶放置在展览型酒架上，请遵守下述步骤：

1. 将2个滑条插入酒架支撑带中。每个酒架左右侧个安装一个滑条（见图1及图2）。

2. 将酒架放置在2个滑条中（见图3）。

3. 将木制锁销分别放置在上表面右侧和左侧 2 孔内。用木制锁销将酒架固定在滑条上，防止酒架完全滑出酒柜。

4. 先将酒瓶放置在后排各凹座中，瓶底朝向后部。（6支传统波尔多葡萄酒瓶）

5. 继续将酒瓶放置在后排，瓶底朝向相反。（6+6+6+6=24支传统波尔多葡萄酒瓶），确保酒架不会完全滑出酒柜。

6. 如想展示您的藏酒，请将酒架前排酒瓶竖直放置（最大容量：6支传统波尔多葡萄酒瓶）。

7. 展览模式下，酒架最大容量为30支传统波尔多葡萄酒瓶。

如需将酒瓶放置在滑动型酒架上，请遵守下述步骤：

1. 将2个滑条插入酒架支撑带中。每个酒架左右侧个安装一个滑条（见图1及图2）。

2. 将酒架放置在2个滑条中（见图3）。

3. 将木制锁销分别放置在上表面右侧和左侧 2 孔内。用木制锁销将酒架固定在滑条上，防止酒架完全滑出酒柜。

4. 先将酒瓶放置在后排各凹座中，瓶底朝向后部。（6支传统波尔多葡萄酒瓶）

5. 继续将酒瓶放置在前排，瓶底朝向相反。

6. 滑动酒架仅可固定单排酒瓶（最多放置12支传统波尔多葡萄酒瓶）。

7. 如果采用混合布局，为充分利用设备空间，建议将滑动酒架放置在设备的中心部位

安装多饮品可拆卸托盘（仅适用于双温型号）

1. 将一个通用层架插入多饮品隔区中。

2. 将多饮品可拆卸托盘放置在ArteVino通用层架上（见图4）。

3. 采用【直立方式】将您的酒瓶及易拉罐装葡萄酒放置于托盘上

注意事项：下述其他信息仅适用于小型酒柜：

小型酒柜带有两个酒架。1个酒架固定在滑条上+1个酒架放在在两个固定支架支撑销上。

如需将后者改装为滑动型或展览型酒架，请遵守下述步骤：

- 将酒架从酒柜中拆除；

- 拆除两个支架支撑销；

- 取出酒柜中附带的两个滑条；

- 将滑条插入酒架支撑带要求位置上（见图1和2）；

- 按照上述章节中安装流程进行操作。

如果您酒柜中酒瓶较少时，建议将酒瓶均匀分布在所有酒架上，避免酒瓶“全部位于顶部”或“全部位于底部”。当酒柜藏酒占其最大容量75%以上时，酒柜性能达到最佳。

调试及酒柜温度设置

调试

确认插座正确连接电源后，酒柜需放置48小时方可进行通电操作。（检查熔断器及断路器工作状态。必要时使用其他电器检查电源）

湿度

您的酒柜安装有专用的ARTEVINO系统，可在酒柜内部重新创造要求的湿度，以保持酒瓶软木塞有效密封。安装酒柜时，务必在酒柜底板上倒入约一杯水以激活热泵程序。

温度设置

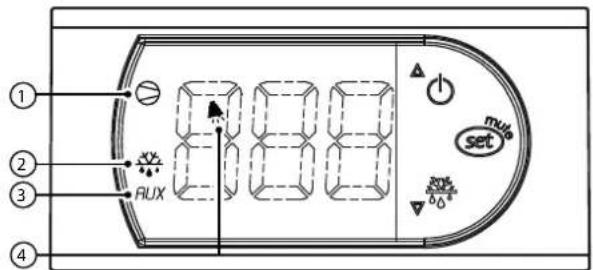

控制面板说明

温度显示器显: 示: 酒柜中的实际温度。新设置生效前须等待一段时间。

状态指示灯：

压缩机 ①: 指示压缩机处于运行状态。当该指示灯闪烁时，这表示压缩机将在数分钟内启动（技术延迟）。

除霜循环②:指示正在进行自动除霜循环。

加热器③：指示加热器正在运行。

报警 ④:通知您酒柜内出现异常高温或低温。

调试控制面板：

默认时，控制处于“关闭”位置。开启酒柜，按住键（开/关键）数秒钟直到有温度显示。

设置酒柜处于待机状态，按住键数秒。

显示只在“内部温度”和“OFF”之间切换（酒柜不在操作中，仅仅激活显示）。

重新激活酒柜工作，按住键数秒直到只有温度显示。

设置您酒柜的温度：

控制面板可以设置酒柜的温度

单温酒柜：

- 长按 SET 键数秒钟, 直到看见 ST1 在闪烁。

- 酒柜温度默认设置是12℃（葡萄酒理想的熟化温度）。您也可将酒柜温度设置在9℃-15℃之间。

- 推荐葡萄酒存储温度设置范围是 10^ C - 14^ C 。

- 使用 ▲ 和 ▼ 设置期望温度。

- 按SET键确认温度设置。如果您不使用该键对您的设置进行确认，则温度设置修改无法成功。

您的酒窖机若是无玻璃门酒窖机，必须将酒窖机放置在一个温度介于 0^ C至 35^ C之间的房间内；

若是玻璃门酒窖机，必须将酒窖机放置在一个温度介于 0^ C和 30^ C之间的房间内。

双温酒窖机：

多饮品隔区 (低层区域):

- 按住SET按钮，直到默认设定温度（ST1）闪烁为止。

默认温度设定为 3^ C 。然而，此默认温度设定可以在 3^ C 及 6^ C 之间调整。

- 使用 ▲ 和 按钮调整所需温度。

- 按住SET按钮几秒钟，即能确认您对多饮品隔区所设定的温度，并且能够对陈年酒隔区进行默认设定温度的设定(高层区域-ST2)

陈年酒隔区(高层区域-ST2)。

- 默认温度设定为 12^ C 。然而，此默认温度设定可以在 10^ C 及 14^ C 之间调整。

- 使用 ▲ 和 按钮调整所需温度。

- 按SET按钮以确认您的选择，如果您没有做此确认步骤，那么您的选择将被忽略。

為使酒櫃正常工作，酒櫃必須放置在環境溫度為 12 - 25° C 的室內。

3温酒柜:

酒柜中间区域或熟化区：

- 按住SET键数秒, 直至看见STI闪烁。

酒柜温度默认设置是 12^ C (葡萄酒理想的熟化温度)。您也可将酒柜温度设置在 10^ C - 14^ C 之间。

- 使用 ▲ 和 ▼ 设置期望温度。

- 长按SET键数秒, 确认熟化区的温度设置。同时, 您可以设置红酒侍酒区(ST2)温度。

红酒侍酒区：

- 温度默认设置是 18^ C 。您也可将酒柜温度设置在 15^ C - 20^ C 之间。

- 使用 ▲ 和 ▼ 设置期望温度。

- 按SET键确认温度设置，

如果您不使用该键对您的设置进行确认，则温度设置修改无法成功。

- 注释: 下面的冷藏室的温度会受到熟化区设置温度的影响。酒柜内部不同存放区之间的阶梯温差是 4^ - 6^ 。

非常重要：為使酒櫃正常工作，酒櫃必須放置在環境溫度為 12^ - 30^ 的室內。

多温酒柜:

低层区:

- 按住SET键数秒, 直至看见STI闪烁。

温度默认设置是 8^ C。您也可以将酒柜温度设置在 6^ C - 10^ C 之间。

- 使用 ▲ 和 ▼ 设置期望温度。

- 按住SET数秒, 确认酒柜低层区的温度设置。

同时, 您可以设置酒柜高层区的温度(ST2)。

高层区:

- 温度默认设置是 18^ C 。您也可以将酒柜温度设置在 15^ C - 20^ C 之间。

- 使用 ▲ 和 ▼ 设置期望温度。

- 按SET键确认温度设置, 如果您不使用该键对您的设置进行确认, 则温度设置修改无法成功。

非常重要：為使酒櫃正常工作，酒櫃必須放置在環境溫度為12-30°C的室內。

警报

当就柜内温度超过温度设置值6℃或低于温度设置值超过3小时时，控制系统将激活警报，警报灯将闪烁。

注意：如果您的酒柜中装有大量藏酒，则酒柜温度需要数小时才可稳定，此时也可能会出现警告指示灯。过段时间后再次进行检查，如果报警警告指示灯未消失，则联系您当地零售商。

调试酒柜时，或大幅调整温度设置时，酒柜可能需要数小时才能稳定，并显示新设置温度值。等待数天后再次检查，如酒柜温度仍不稳定，请联系零售商。

酒柜日常维护

ARTEVINO 酒柜出厂前均已经过测试。遵守下述操作可确保您的酒柜常年处于最佳工作状态

1) 清洁酒柜底部的排水管。注意排水管没有被堵住。
2) 定期（一年两次）用真空吸尘器清扫冷凝器(酒柜背面的黑色金属格栅)。
3) 酒柜内部每年彻底清洗一次，在搬出所有酒瓶后请拔掉电源（请使用温和的洗涤用品和水，并将酒柜内部冲洗干净）
4) 有必要经常清洁门密封条。但是使用不合适的清洁产品会造成门密封条过早老化。

因此必须遵循一定的规则：

无论何时清洁门密封条，都要用清水和清洁产品来清洁。门密封条上的所有清洁产品的残留都要被清除掉。ARTEVINO仅推荐使用中性肥皂液来清洁。如果这证明不够，有可能偶尔使用基于乙醇的溶液，条件是所使用溶液的浓度要低于10%，并且该密封件之后被彻底用清水漂洗。

操作异常

启动设备时

- 压缩机不工作 > 插入其他电器，检查墙壁插座。

- 压缩机不能停止 > 将手放置在冷凝器上（位于设备背面的格栅）；如果冷凝器已经冷却，则联系您的零售商。如果冷凝器是热的，请将您酒窖机的默认设定温度（ST1）设定于最高的调节范围。如果压缩机仍然没有停下来，请与经销商联系。

- 酒柜无法启动 > 请联系经销商。

所有工作必须由ARTEVINO批准的技术服务人员进行操作，否则产品质保将失效。

在极端温度条件下，使用玻璃门可能会影响酒柜性能。

生产商提供的最短保修期限（零件）：2年。

标准

您的产品满足下述标准:

1- 安全 指令 2006/95/CE 标准 EN60335-1:2012+A11:2014 EN60335-2-24/2010

2- EMC 指令 2004/108/CE 标准 62233:2008

3-环境指令2010/30/EU法规1060/2010

根据国家的不同，ArteVino酒柜可能含有易燃的制冷剂气体(R600a:ISO BUTANE)

技术特征和数据

Oxygen
	柜门类型	高度宽度深度空柜mm mm mm kg 最低温度最高温度
单档温度酒柜
OXG1T	实体 1825 680		725	720/32		35/95
	玻璃 1825 680		720	860/32		30/86
OXM1T	实体 1480 680		725	630/32		35/95
	玻璃 1480 680		720	740/32		30/86
OXP1T	实体 960 680		725	450/32		35/95
	玻璃 960 680		720	520/32		30/86
多档温度酒柜
OXGMT	实体 1825 680		725	72		12/54	30/86
	玻璃 1825 680		720	86		12/54	30/86
OXMMT	实体 1480 680		725	63		12/54	30/86
	玻璃 1480 680		720	74		12/54	30/86
OXPMT	实体 960 680		725	45		12/54	30/86
	玻璃 960 680		720	52		12/54	30/86
3温酒柜
OXG3T	实体 1825 680		725	79		12/54	30/86
	玻璃 1825 680		700	93		12/54	30/86
OXM3T	实体 1480 680		725	70		12/54	30/86
	玻璃 1480 680		700	81		12/54	30/86
2温酒柜
OXG2T	实体 1825 680		725	72		12/54	25/77
	玻璃 1825 680		700	86		12/54	25/77

每24小时耗电量：测量时的环境温度为 25^ / 77^ ，使用实木门。控制精度：+/-1,5°C/3°F，显示精度：+/-1,5°C/3°F。

根据欧盟委员会（UE）2019/2016号授权法规，请扫描您设备能效标识上显示的二维码，获取EPREL（欧洲能源标签产品数据库）中我司设备的相关能耗特性。

产品中有害物质的名称及含量

本表格依据 SJ/T 11364-2014 的规定编制

O: 表示该有害物质在该部件中所有均质材料的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

部件有害物质含量说明：

锁：锁芯部位是铜合金材料，里面含有铅

恒温器：金色长螺栓为铜合金材料，里面含有铅

温控器：控制板上米色部分是陶瓷化合物材料制成，里面含有铅

温控器：控制板上金色电触点是镉化合物材料，里含有镉

上述材料现因技术原因导致其铅或镉含量超标，但依据《达标管理目录限用物质应用例外清单》，此些为豁免项。

*上述明细中的部件为不同型号产品所包含的主要部件汇总，本产品是否包含该部件，以产品的实际结构为准。

*明细表中未列明的，本产品中含有的其它部件或材料均不含有害物质。

*明细含有害物质的所有部件及材料，均符合中国RoHS对有害物质限制使用的严格要求，请放心使用

限为“环境使用期限”不是产品质量保证期限

温馨提示：

1：为了保护环境，本产品或其它的部件报废后，作为消费者的您有责任将其与生活垃圾分开，送至有资质的回收站点。
2: 由回收处理站点按照国家相关规定进行分类拆解、回收再利用等
3：有关本产品的回收处理的详细信息，请咨询当地政府、废品处理机构等。

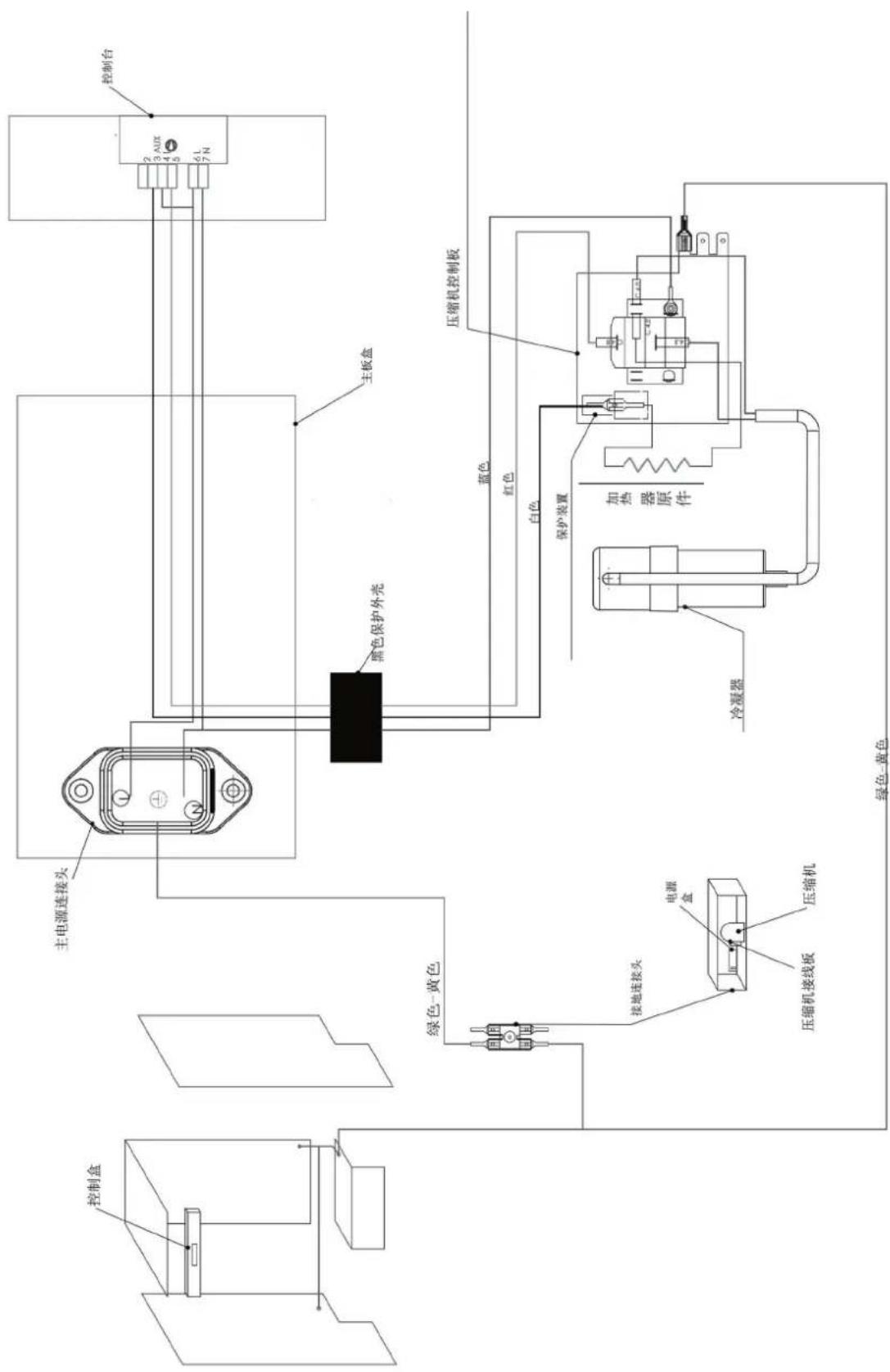

电路图

控制盒 主电源连接头 2 AUX 3 4 5 6 L 7 N 控制台 主板盒 黑色保护外壳 绿色-黄色 接地连接头 电源盒 压缩机接线板 压缩机 蓝色 红色 白色 保护装置 加热器原件 冷凝器 绿色-黄色
