X510 Pro - Effektmaschine Elation - Kostenlose Bedienungsanleitung

Produkttyp	Nebelmaschine
Marke	Elation
Modell	X510 Pro
Abmessungen (L × B × H)	552 × 230 × 155 mm
Gewicht	11,5 kg
Stromversorgung	AC 100-230 V, 50-60 Hz
Leistung	1000 W
Maximales Ausstoßvolumen	10 000 ft³/min (350 m³/min)
Aufheizzeit	11 Minuten
Tankkapazität	2,8 Liter
Flüssigkeitsverbrauch	17 min/Liter bei 100%
Steuerung	Bedienfeld X-10PRO mit LCD-Anzeige
Drahtlose Steuerung	Optional über X-30PRO-Modul (Reichweite 50 m)
DMX-Steuerung	1 Kanal, einstellbare Adresse
Funktionen	Manuell, Timer, Dauerbetrieb, Einstellung Intervall/Dauer/Volumen
Sicherheit	Schutz vor elektrischem Schlag, Überhitzung, automatische Abschaltung bei niedrigem Flüssigkeitsstand
Wartung	Außenreinigung mit trockenem Tuch, Innenreinigung alle 2000 Stunden empfohlen
Reparierbarkeit	Reparaturen nur durch autorisierten Händler, keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - X510 Pro Elation

Wie starte ich die Nebelmaschine X510 Pro?

Schließen Sie das Netzkabel an, schalten Sie den Schalter auf ON. Warten Sie, bis das Display Ready to Fog anzeigt (ca. 11 Minuten). Drücken Sie die Taste MANUAL oder TIMER.

Was tun, wenn die Maschine keinen Nebel erzeugt?

Überprüfen Sie den Flüssigkeitsstand, die Stromversorgung, die Sicherung und den Anschluss der Fernbedienung. Wenn alles in Ordnung scheint, kontaktieren Sie Ihren Elation-Händler.

Wie lange ist die Aufheizzeit?

Ca. 11 Minuten für das Modell X510 Pro. Während dieser Phase zeigt das Display Warming up an.

Wie stelle ich die Nebelmenge ein?

Verwenden Sie das Menü Volume Out am X-10PRO-Modul. Stellen Sie mit den Tasten UP/DOWN von 1% bis 100% ein.

Kann ich jede Nebelflüssigkeit verwenden?

Nein, verwenden Sie nur hochwertige wasserbasierte Flüssigkeiten, die von Ihrem Händler empfohlen werden. Die Verwendung anderer Flüssigkeiten macht die Garantie ungültig.

Wie reinige ich die Maschine?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Nach 2000 Betriebsstunden wird eine Innenreinigung empfohlen; überlassen Sie diese einem Fachmann.

Kann die Maschine im Freien verwendet werden?

Nein, sie ist nur für den Innenbereich ausgelegt. Schützen Sie sie vor Feuchtigkeit und Witterungseinflüssen.

Wie installiere ich die Maschine an der Decke?

Verwenden Sie die optionale Befestigungsschelle. Der Neigungswinkel darf 15° nicht überschreiten. Stellen Sie sicher, dass der Nebel nicht auf Personen bläst.

Was bedeutet die Anzeige "Warming up"?

Die Maschine heizt auf, um die Betriebstemperatur zu erreichen. Warten Sie auf die Anzeige Ready to Fog, bevor Sie die Maschine verwenden.

Wie leere ich den Tank vor dem Transport?

Trennen Sie die Maschine vom Stromnetz, schrauben Sie den Deckel ab, leeren Sie die Flüssigkeit und schließen Sie ihn wieder. Verpacken Sie das Gerät sorgfältig, vorzugsweise in der Originalverpackung.

BEDIENUNGSANLEITUNG X510 Pro Elation

X-510PRO DESCRIPTION

01.Boiter

Wir beträckwünschen Sie zum Kauf Ihres neuen ANTARI X-PRO SERIES NEBELGERÄTES.

Einleitung

Vielen Dank, dass Sie sich für ein ANTARI X-PRO SERIES Nebelgerät entschieden haben. Sie sind nun im Besitz eines robusten und leistungsstarken Nebelgerätes. Die Modelle X-510PRO und X-515PRO arbeiten gerauscharm und sind überaus benutzerfreundlich in Punkto Steuerung und Bedienung. Zusätzlich ist für beiden Modelle das Funksteuermodul X-30PRO mit DMX-Funktion (W-DMX) erhältlich. Vor Benutzung des Gerätsitte bedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlüssige und überzeugende Leistung Ihres ANTARI Nebelgerätes freuen.

ACHTUNG!

Stromschlaggefahr. Vor Feuchtigkeit und Nasse schützen.

Vor Öffnen des Geräts vom Netz trennen.

Keine zu wartenden Teile im Geräteinneren. Wenden Sie sich an den autorisierten

Fachhandel für Wartungs- und Servicearbeiten.

Bitte beachten Sie die folgenden Hinweise im Bezug auf Bedienung, Sicherheit und Wartung, um eine lange Lebensdauer und einen sicheren Betrieb Ihres Nebelgerätes sicherzustellen.

Sicherheitshinweise

Stromschlaggefahr

Vor Nasse schützen.
- Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
- Für die 110V Modelle verwenden Sieitte ausschlieBlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf auf achten, dass das Gerat an die richtige Spannung angeschlssen wird.
Vor Befüllen des Tankes ist Ihr ANTARI Nebelgerät immer vom Netz zu trennen.
- Achten Sie darauf, dass das Nebelgerät stets aufrecht installiert ist.
Wird das Gerat außer Betrieb genommen, ist das Gerät auszuschalten oder vom Netz zu trennen.
- Dieses Gerät ist nicht wasser- oder spritzwassergeschützt.

Sollte Feuchtigkeit, Flüssigkeit oder Nebelfluid in das Geräteinnere eindringen, trennen Sieitte das Nebelgerät sofort vom Netz und verständigen Sie einen Servicetechniker oder ihren ANTARI-Handler, bevor Sie das Gerät wieder in Betriebephmen.

Brandgefahr

Eigenmachtige Veränderungen am Gerät sind aus Sicherheitsgründen verboten. Öffnen Sie niedas Gehäuse um Veränderungen am Gerät vorzunehmen. Verbrennungs-gefahr. Nur für Erwachsene. Das Nebelgerät muß außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
- Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen.
- Installieren Sie das Nebelgerät an einem gut belufteten Ort. Niemals die Lufungsschlitze verdecken. Um eine ausreichende Beluftung zu gewährleisten, halten Sieitte einen Mindestabstand von 30 cm um und über dem Gerät ein.
Richten Sie die Austrittsdüse niemals auf offene Flammen.
Die Austrittduse wird während des Betriebes sehr hei3 (200^) .Fur leicht entflammbare Materialien muB ein Mindestabstand von 50 cm zur Austrittsduse eingehalten werden.
- Lassen Sie Ihr ANTARI Nebelgerät vor Reinigungsa- und Wartungsarbeiten abkühlen.

Explosionsgefahr

• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter das Nebelfluid.
• Verwenden Sie ausschließlich hochwertige und von Ihr hem Handler empfohlene Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen.
• Achten Sie unbedingt darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
• Sollte Ihr ANTARI Nebelgerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie esitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es bei ihrem ANTARI-Händler ein.
• Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
• Trinken Sie niemals Nebelfluid. Sollte es davon noch einmal verschluckt werden, konsultieren Sie bereits sofort einen Arzt. Sollte die Haut oder die Augen einmal mit Nebelfluid in Berührung kommt,itte sorgfältig mit Wasser auswaschen.

ACHTUNG!

Bitte beachten Sie alle auf dem Gehäuse Ihres ANTARI NEBELGERÄTES angebrachten Warnhinweise und Anweisungen.

Ausb packen & auf Transportschäden untersuchen

Öffnen Sie den Außenkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei zustand eingetroffen sind.

Der Versandkarton die folgenden Antikel enthalten:

1. Ein Nebelgerat X-510PRO oder X-515PRO mit Netzkabel
2. X-10PRO Steuermodul mit Anschlusskabeln
3. Fluidtank
4. Bedienungsanleitung

Erhaltliches Zubehör:

1. Hangebüber gel
2. Tropfwanne
3. X-30PRO Funk-Steuermodul
4. FX-510 und FX-515 Flightcase

Bitte vergewissern Sie sich vor der ersten Inbetriebnahme Ihr's ANTARI Nebelgerates, dass kein schwerwiegender Transportschaden vorliegt. Soltte das Gehäuse oder das Netzkabel beschädigt sein, Gerät nicht an das Netz anschließen und einschalten, sondern ihren ANTARI-Händler um Rat Fragen.

Inbetriebnahme

1. Entferen Sie jegliches Verpackungsmaterial vom Versandkarton. Vergewissern Sie sich, dass alle Schaumstoff- und Plastikeinlagen entfernt wird, insbesondere in der Nähe der Austrittsdüse.
2. Installieren Sie das Nebelgerät auf einer ebenen Ober- fläche und schrauben Sie den Deckel des Fluidtanks ab.
3. Füllen Sie den Tank zu 3/4 voll mit ANTARI Nebelflüssigkeit oder anderen hochwertigen Nebelfluids auf Wasserbasis. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschiedene Sie den Tank bereits wieder mit dem Deckel.

WARNING

Bei Verwendung anderer als in der Bedienungsanleitung empfohlenen Fluide erlischt die Garantie. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten.

Bedienung

• Stecken Sie den Netzstecker in eine geerdete Schukosteckdose ein. Wenn notwendig, schalten Sie den Netzschalter auf der Rückseite des Gerätes auf "ON" (An). Die Aufheizzeit ist beendet,

sobald "Ready to Fog" (Nebelbereit) auf der Anzeige der Fernbedienung aufleuchtet.

• Um den Nebelausstoß auszulösen, drücken Sieitte den entsprechenden Knopf auf der Fernbedienung. Halten Sie den Knopf solange gedrückt, bis der gewünschte Ausstoß erreicht ist.
• Wahlend der Aufheizphase entscheidet auf der Anzeige "Warming up" (Aufwärmen) und "Ready to Fog" (Nebelbereit) bis das Gerät die optimalen Betriebstemperatur erreicht hat.
• Geht das Nebelfluid zur Neige, blinking die LED in der Tankkammer für 2 Minuten bevor das Gerät abschaltet um die Pumpe vor Schaden zu bewahren.
• Wahlrend des Nebelns immer auf die Fluidtankanzeige achten um eine Unterbrechung des Nebeausstobes zu vermeiden.

Weitere Informationen zum Betrieb Ihr's ANTARI

Nebelgerätes finden Sie unter "Bedienung des Steuermoduls".

Achtung! Eingeschränkte Sicht während des Betriebs!

Hangebüge

Das Gerät kann auf dem Boden oder mit Hilfe des Hängebügels hangend installiert werden. Wir das Gerät hangend installiert, achten Sieitte darauf, dass der Nebel niemals direkt in das Gesicht einer Person ausgestoßen wird. Welche Installationsmethode Sie auch wahlen, achten Sie dazu, dass der Neigungswinkel niemals 15^ überschreitet.

HINWEIS

Während des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes ohne Fluid kann zu irreparablen Schäden Ihres Gerätes führen.

Sollten Sie einen verminderten Ausstoo, Pumpgeräutsche oder überhaupt keinen Ausstoo feststellen,sofar vom Netz trennen. Kontrollieren Sie den Fluidstand, die externe Sicherung, den AnschluB zurFernbedienung und die Stromversorgung. Sollte nach 30 Sekunden permanenten Druckens der Taste

MANUAL i noch kein Ausstoß erfolgen, überprüfen Sieitte den Verbindungsschlauch zum Tank und vergewissern Sie sich, dass Fluid hindurchflieBen kann. Wenn Sie die Ursache des Problems nicht feststellen konnen, drücken Sieitte nicht weiter die Fernbedienungsstaste, da dies zu Schäden am Gerät fuhren kann. Schicken Sie das Gerät bei Ihrem ANTARI-Handler ein.

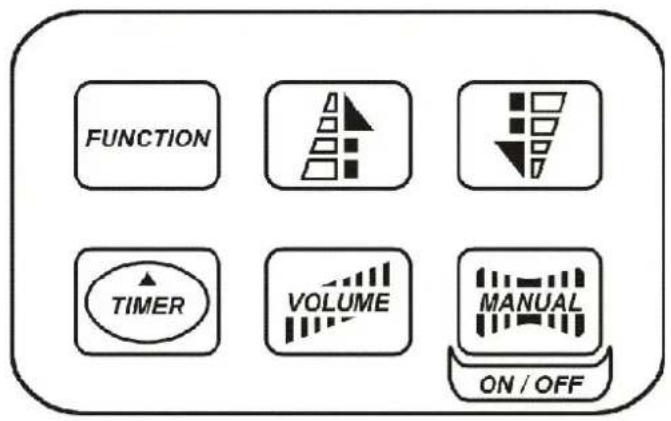

Menüeinstellungen mit der Taste FUNCTION

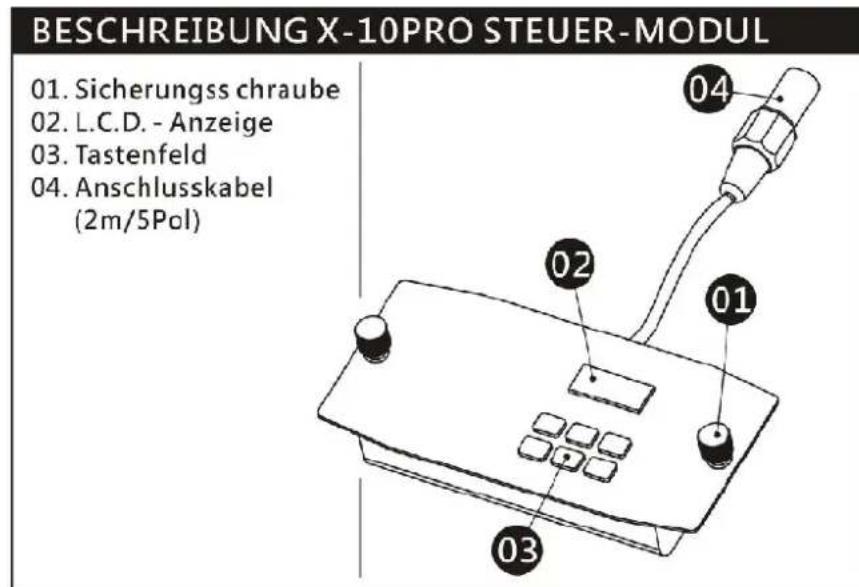

1. LCD-Anzeige
2. Function-Taste Untermenüs:
   --Interval Set
   -->Duration Set
   ->TimerOut
   -->Volume Out
   Nonstop Burst
   -->DMX 512 Add
3. Up-/Down-Taste
4. Timer-Taste
5. Volume-Taste
6. Manual-Taste

- Zeitintervalle für den Timer-Betrieb einstellen

Drücken Sie die Taste FUNCTION FUNCTION, bis auf der Anzeige 「Interval Set」 [Intervalle einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitinterva (d.h. die Pausen zwischen den einzelnen Nebelausstoben) für den Timer-Betrieb zwischen 1 und 200 Sekunden einzustellen.

- Nebeldauer für den Timer-Betrieb einstellen

Drücken Sie die Taste FUNCTION FUNCTION, bis auf der Anzeige「Duration Set」[Zeitdauer einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitdauer der Nebelausstöbe im Timer-Betrieb zwischen 1 und 200 Sekunden einzustellen.

- Nebelmenge für den Timer-Betrieb einstehen

Drücken Sie die Taste FUNCTION FUNCTION, bis auf der Anzeige「Timer Out」[Nebelmenge einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um einen Wert zwischen 1 % und 100% für die Nebelmenge im Timer-Betrieb einzustellen.

• Nebelmenge für den Dauerbetrieb einstehen

• Drücken Sie die Taste FUNCTION FUNCTION, bis auf der Anzeige「Volume Out」[Nebelmenge einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um einen Wert zwischen 1 % und 100 % für die Nebelmenge im Dauerbetrieb einzustellen.

• Um die maximale Nebelmenge im Dauerbetrieb ausstehen zu können, wahren Sie die Einstellung「NON STOP BURST」. Diese{lssst sich unter einem Wert von 1 % oder über einem Wert von 100% anwahlen.

- DMX512-Adresse einstellen

Drücken Sie die Taste FUNCTION FUNCTION, bis auf der Anzeige 「DMX 512 ADD」[DMX512-Adresse einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Nebelmaschine auf die DMX-Adresse Ihr's DMX-Steuergeräts einzustellen.itte beachten Sie KapitelDMX 512-Einstellungen fur weiterfuhrende Informationen zum DMX-Betrieb.

- Heizelement ein- und ausschalten

Drücken Sie die Taste FUNCTION FUNCTION, bis auf der Anzeige「Heater On」erscheint. Verwenden Sie die Taste MANUAL, um das Heizelement ein- [Anzeige「On」] und auszuschalten [Anzeige「Off」].

- Dauerbetrieb

Drücken Sie die Taste VOLUME, um einen dauerhaften Nebelausstob auszulosen. Auf dem Display erscheint「Volume」 gefolggt von dem Wert, der im Menupunkt「Volume Out」 [Nebelvolumen einstellen]eingestellt wurde oder bei der maximalen Nebelmenge「NON STOP BURST」.Um den Nebelausstob zu stoppen, drucken Sie erneut die Taste VOLUME

- Manueller Betrieb

Für sofortigen Nebelausstoß mit maximaler Nebelmenge, halten Sie die Taste MANUAL geprükt. Auf dem Display erscheint「Manual Output」. Sobald Sie die Taste wieder losen, wird der Nebelausstoß gestoppt. Der manuelle Betrieb hat Vorrang vor dem Dauerbetrieb und dem Timer-Betrieb. Selfst wenn eine dieser Betriebsarten eingestellt ist, stöhlt die Nebelmaschine immer die maximale Nebelmenge beim Drücken der Taste MANUAL

-Timer-Betrieb

Im Timer-Betrieb stöhdt das Gerät automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und das Nebelvolumen richten sich nach den jeweiligen Menüeinstellungen. Drücken Sie die Taste TIMER, um den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitintervall.

Das Gerät zählt rückwärts bis auf 0 Sekunden und lost den Nebelausstoß aus. Zum Ausschalten des Timer-Betriebs drücken Sie erneut die Taste TIMER

X-30PRO Funk-Steuermodul

X-30PRO: Das Funkfernsteuersystem X-30PRO besteht aus einer Sendeeinheit mit zwei Tasten für den Nebelausstöß und einer Empfängereinheit, die an jedem Modell der X-30PRO vorinstalliert ist.

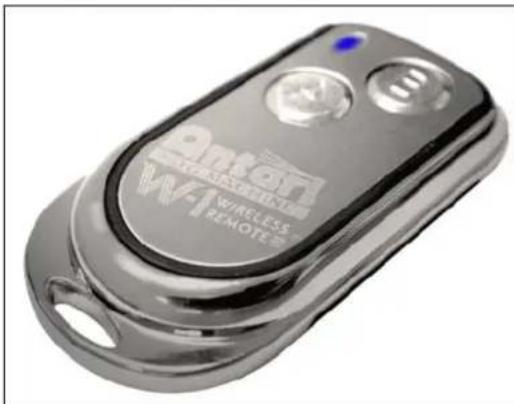

• Sendeeinheit:

Mit der Sendeeinheit lassst sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Die Sendeeinheit ist kompatibel zu allen Empfängern der X-30PRO und kann eine unbegrenzte Anzahl von Maschinen parallel steuern.

Drücken Sie die Taste "A", um den Nebelausstob auszulösen. Die Taste "A" hat die gleiche Funktion wie die Taste VOLUME am Bedienfeld, d. h. der Nebelausstob richtig sich nach der Einstellung im Menüpunkt「Volume Out」[Nebelvolumen einstellen]. Auf dem Display erscheint「Volume」gefolgt von dem festgelegten Wert oder bei der maximalen Nebelmenge「NON STOP BURST」. Als zusätzliche Kontrolle, leuchtet die blau LED. Um den Nebelausstob zu stoppen, drücken Sie die Taste "B".

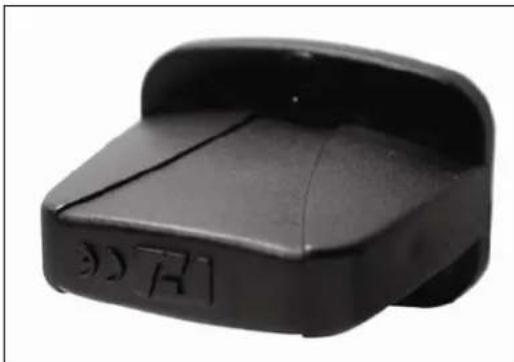

• Empfänger:

Der Empfänger wird getestet und an den X-30PRO vorinstalliert. Versuchen Sie nicht, den Empfänger zu entfernen. Der Empfänger kann von bis zu 5 Sendeeinheiten gesteuert werden, die auf die Maschine adressiert sind. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden.

-Sende einheiten adressieren

Um eine andere Sendeeinheit als die mitgelieferte zur Steuerung der Maschine zu verwenden oder um die Maschine mit bis zu 5 verschiedenen Sendeeinheiten zu steuern, muss jeder Sendeeinheit zuvor adressiert werden. Schalten Sie dazu die Maschine ein. Drücken Sie die Taste "A" 1 Sekunde auf jeder Sendeeinheit, wenn auf der Anzeige 「Wireless Setup」 erscheint. Dadurch werden alle zuvor adressierten Sendeeinheiten aus dem Speicher des Empfängers gelöscht. Die Adressierung muss innerhalb von 15 Sekunden nach dem Einsatz der Maschine erfolgen. Danach wird der Einstellmodus automatisch beendet. Auf der Anzeige erscheint 「Wireless Setup OK」 [Funkeinstellungen OK]. Es kann keine weitere Sendeeinheit hinzugeführten werden.

Wird keine neue Sendeeinheit nach dem Einsatz der Maschine adressiert, bleibt die Einstellung aus dem vorhergehenden Betrieb im Empfänger erhalten.

Adressierungsbeispel 1:

Sollen mehrere Sendeeinheiten auf eine Maschine adressiert werden, schalten Sie die Maschine ein. Drücken Sie die Taste "A" 1 Sekunde an jeder Sendeeinheit, wenn auf der Anzeige 「Wireless Setup」 erscheint, um die Steuerverbindung herzustellen (innerhalb von 15 Sekunden).

Adressierungsbeispel 2:

Soll eine Sendeeinheit zur Steuerung von zwei oder mehr Maschinen verwendet werden, müssen die Maschinen beziehungsweise eingeschaltet werden. Drücken Sie die Taste "A" 1 Sekunde auf der Sendeeinheit, wenn auf der Anzeige 「Wireless Setup」 erscheint, um die Steuerverbindung herzustellen.

-Batteriewechsel an der Sendeeinheit

Lásst die Reichweite der Sendeeinheit nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Lösen Sie dazu die Gehäuseabdeckung und entfern den Sie die verbrauchte Batterie. Legen Sie eine frische 12-V-Batterie wie im Batteriefach angegeben ein und bringen Sie die Gehäuseabdeckung wieder an.

Funkfunktion an- und ausschalten

Drücken Sie die Taste FUNCTION, bis auf der Anzeige 「Wireless On」 [Funkfunktion An] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Funkfunktion zu deaktivieren [Anzeige「Wireless Off」] und wieder zu aktivieren [Anzeige「Wireless On」].

HINWEIS: Zusätzlich wird ein 「W」 für Wireless [Funk] angezeigt, wenn dieser Funktion aktiviert ist.

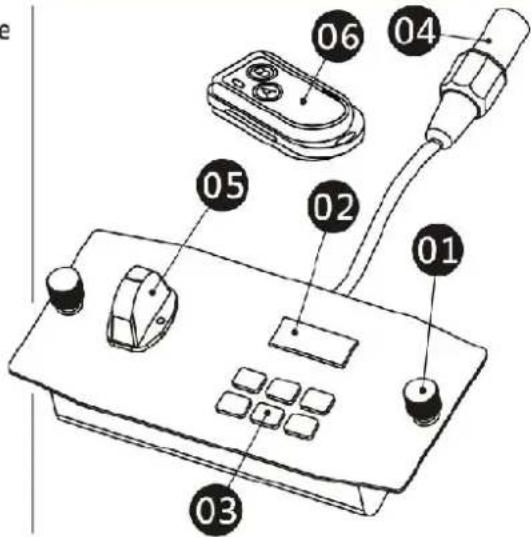

BESCHREIBUNG X-30PRO FUNKSTEUER-MODUL

1. Sicherungss chraube
   02.L.C.D.-Anzeige
2. Tastenfeld
3. Anschlusskabel (2m/5Pol)
4. Empfänger
   06.Sende einheit

Die Nebelgeräte X-510PRO und X-515PRO sowie der Tank und Schlauch wurden vor der Auslieferung im Werk gründlich getestet und gereinigt. Wenn Sie das Gerät zum ersten Mal in Betrieb

nehmen, drücken Sieitte 3 bis 5 Sekunden die Taste Manual . den Sie noch nicht die Timer-Funktion zu aktivieren.Darüberhinaus ist es vollig normal, wenn das Gerat fur ca. 5 Sekunden Pumpgerausche verursacht.Wenn das Gerat ordnungsgemäß Funktioniert, konnen Sie alle Funktionen verwenden.Es wird empfohlen, den Tank vor einem Transport zu entleeren und nach dem Transport die oben beschriebene Prozedur zu wiederholen.

Die Nebelgeräte benötigen nach langen Nebelintervallen (ca. 35 - 45 Sekunden) eine Aufheizphase. Die Geräte schalten dazu selbstständing für ca. 100 Sekunden ab. Währendessen kann kein Nebel produziert werden.

Alle Nebelgeräte können unmittelbar nach dem Betrieb noch etwas Nebel ausstehen.

Reinigung und Wartung

Achten Sie darauf, dass das Nebelfluid nicht verunreinigt wird. Setzen Sie sofort nach Befüllen des Tanks den Deckel des Tanks sowie des Kanister wieder auf. Betreiben Sie Ihr Nebelgerät nie ohne Flüssigkeit.

• Reinigen Sie das Gerät nur mit einem trockenen Tuch. Trocken lagern. Reinigen Sie Ihr Nebelgerät regelmäßig, um teure Ersatzteile und hohe Reparaturkosten zu sparen.

Bitte beachten Sie: Alle Nebelgeräte sind aufgrund der Dickflüssigkeit des Nebelfluids und der hohen Verdampfungstemperatur anfällig für Verstopfungen.

Reinigen Sie dazu das Gerät nach ca. 2,000 Betriebsstunden. Nichtsdestotrotz sollte ein

regelmäßig gewartetes Nebelgerät Ihnen jahrelang treue Dienste leisten.

• Wir empfehlen Ihnen monatlich an der Maschine einen Testlauf durchzuführen, der aus einer Aufwärmzeit besteht, einigen Minuten Nebelausstoß und einer Abkühlphase.

Technische Daten

MODELL	X-510PRO	X-515PRO
Spannungsversorgung	AC100V/120V/230V, 50-60Hz
Gesamtanschlusswert	1,000W	1,500W
Ausbloßvolumen	350m3/min	710m3/min
Ausbloßdruck	68.6 kpa	49 kpa
Aufwärmzeit	11 min	8.5 min
Fluidverbrauch	17 min/l(100% AusstooB)	8.5 min./l (100% AusstooB)
Tankinhalt	2.8 liter	6 liter
Gewicht	11.5 kg	13.2 kg
Maße (mm)	L:552 B:230 H:155	L:646 B:240 H:190

Bitte bewahren Sie diese Anleitung gut auf.

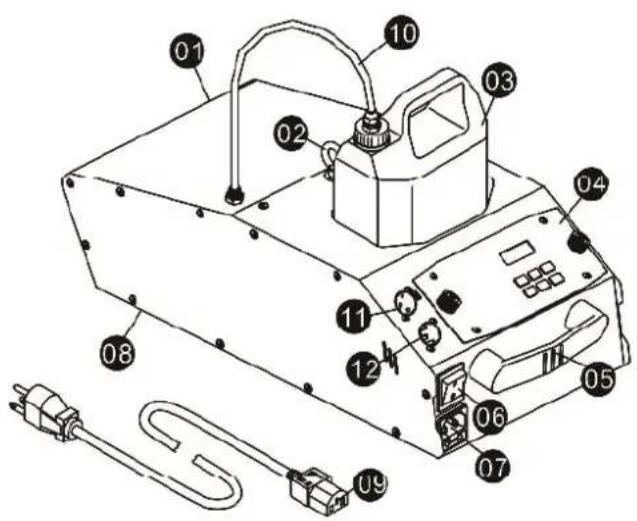

X-510PRO GERÄTEÜBERSICHT

01.Gehäuse
02.Fangseilose(M8 Schraube)
03.Fluid-Tank
04.Steuer-Modul (X-10II)
05.Griff
06.Netzschalter An/Aus
07.Notzanschluss

(120VAC 250V/T10A)

(230VAC 250/F5A)

08.FuB

09.Netzkabel mit Stecker

10.Plastikschlauch

11.DMX-Ausgangsbuchse

(3-pol XLR)

12.DMX-Anschlussbuchse

(3-pol XLR)

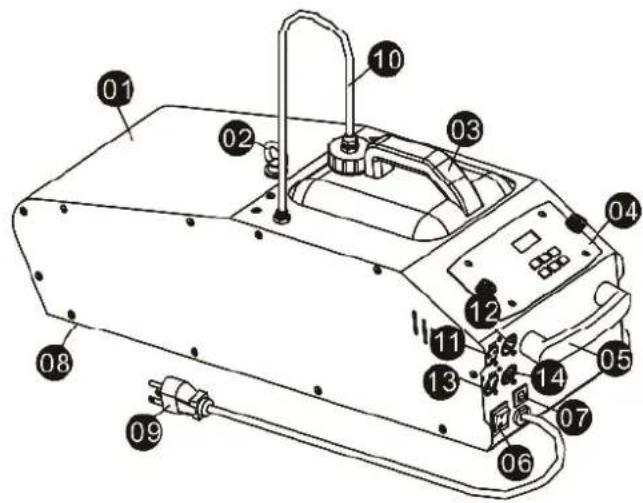

X-515PRO GERÄTEÜBERSICHT

01.Gehäuse
02.Fangseilose(M8 Schraube)
03.Fluid-Tank
04.Steuer-Modul (X-10II)
05.Griff
06.Netzschalter An/Aus
07.Schutzschalter

(120VAC 250V/T10A)

(230VAC 250/F5A)

08.FuB

09.Netzkabelmit Stecker

1. Plastikschlauch

11.DMX-Eingangsbuchse

(3-pol XLR for DMX)

12.DMX-Ausgangsbuchse

(3-pol XLR for DMX)

13.DMX-Eingangsbuchse

(5-pol XLR for DMX)

14.DMX-Ausgangsbuchse

(5-pol XLR for DMX)

ANTARI X-510PRO / X-515PRO DMX-Einstellungen

Kanal A

6-255 (5%-100%)

0-5 (Aus)

Die Nebelgeräte X-510PRO, X-515PRO verfügen über DMX-Ansteuerung. Sie halten sich über einen DMX-Kanal im Ausstoß regulieren. Der DMX-Kanal bewegt sich innerhalb der Werte 0 bis 255. Timer-Funktionen wie Nebeldauer und Intervall konnen über den DMX-Controller oder die DMX-Software über das Lichteffektfenster programmiert werden.

Zwischen den Werten 0 und 5 von Steuerkanal A ist das Gerät aus.

Zwischen den Werten 6 bis 255 wird der Nebelausstob reguliert. Dabei bezieht sich der Wert 6 auf den minimalen Nebelausstob und 255 auf den maximalen Nebelausstob. Der Nebelausstob steigt mit zunehmendem DMX-Wert.

Bitte beachten Sie: Wird das Gerät z.B. auf die DMX-Startadresse 124 kodiert, entspricht Kanal A genau dieser DMX-Startadresse

Die Antari Nebelgeräte X-510PRO und X-515PRO verfügen über folgende Leistungsdaten:

1. Durchschnittliche Betriebstemperatur = 250^
2. Dauernebel kann nicht über DMX-Steuerung ausgelost werden sondern nur mit den Steuermodulen X-10PRO oder X-30PRO (siehe Kapitel Bedienung des Steuermoduls).
