Produkttyp	Reifenfüller mit Manometer
Marke	Westfalia
Modell	974253
Verwendungszweck	Nicht professioneller Haushaltsgebrauch
Hauptfunktionen	Reifenaufpumpen und Luftdruckmessung
Maximaler Betriebsdruck	Siehe technische Daten des Geräts
Energiequelle	Druckluft über Schnellkupplung
Anschluss	Schnellkupplung mit empfohlenem Druckminderer
Manometertyp	Integriertes Manometer zur Druckanzeige
Vorsichtsmaßnahmen	Nicht mit Sauerstoff, brennbaren Gasen oder halogenierten Kohlenwasserstoffen verwenden
Überprüfung der Anschlüsse	Regelmäßig prüfen, dass Schläuche und Anschlüsse richtig verbunden und in gutem Zustand sind
Wartung vor Instandhaltung	Vor Wartungsarbeiten die Druckluftquelle trennen
Ersatzteile	Nur Original Westfalia Ersatzteile verwenden
Reparierbarkeit	Nicht selbst reparieren; bei Störungen den Kundendienst kontaktieren
Kundendienst	Bei Fragen oder Reparaturen den Westfalia Kundendienst kontaktieren

Häufig gestellte Fragen - 974253 Westfalia

Wie benutze ich den Reifenfüller?

Schließen Sie die Druckluftleitung über eine Schnellkupplung an das Gerät an. Stellen Sie den Druck mit einem Druckminderer ein. Verbinden Sie dann das Mundstück mit dem Reifenventil und pumpen Sie den Reifen auf den gewünschten Druck auf, während Sie das Manometer beobachten.

Was ist der maximal zulässige Druck?

Der maximal zulässige Betriebsdruck ist in den technischen Daten des Geräts angegeben. Überschreiten Sie ihn niemals.

Kann ich das Gerät mit Sauerstoff verwenden?

Nein, verwenden Sie niemals Sauerstoff, brennbare Gase oder halogenierte Kohlenwasserstoffe als Energiequelle. Dies birgt Explosionsgefahr.

Wie reinige ich das Gerät?

Trennen Sie vor der Reinigung immer die Druckluftquelle. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine aggressiven Chemikalien.

Was tun bei einem Luftleck?

Überprüfen Sie alle Anschlüsse und Schläuche. Wenn das Leck bestehen bleibt, trennen Sie das Gerät und kontaktieren Sie den Kundendienst von Westfalia. Verwenden Sie das beschädigte Gerät nicht.

Wie schließe ich das Gerät richtig an?

Verwenden Sie eine Schnellkupplung, um die Druckluftleitung an das Gerät anzuschließen. Stellen Sie sicher, dass die Kupplung richtig eingerastet und gesichert ist. Ein Druckminderer wird zur Druckregulierung empfohlen.

Kann ich zusätzliche Adapter verwenden?

Es dürfen nur vom Hersteller empfohlene Zubehörteile und Adapter verwendet werden. Nicht konforme Teile können zu Verletzungsrisiken führen.

Wie lese ich den Druck am Manometer richtig ab?

Beobachten Sie die Nadel oder die Anzeige des Manometers, nachdem der Druck stabilisiert wurde. Beachten Sie die angegebenen Einheiten (bar, psi). Die Ablesung sollte bei gestopptem Aufpumpen erfolgen.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie zuerst, ob die Druckluftquelle richtig angeschlossen ist und der Versorgungsdruck ausreicht. Wenn das Problem weiterhin besteht, versuchen Sie keine Reparatur selbst; kontaktieren Sie den Kundendienst.

Wo finde ich Ersatzteile?

Original Ersatzteile sind beim Westfalia Kundendienst erhältlich. Verwenden Sie nur Originalteile, um Sicherheit und ordnungsgemäßen Betrieb zu gewährleisten.

BEDIENUNGSANLEITUNG 974253 Westfalia

Reifenbefüller mit Manometer

Article1Nr.974253

Sehr geehrte Damen und Herren

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit ihrem neuen Gerät. Sie ermögenden Ihnen, alle Funktionen zu nutzen, und sie halten Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte erhmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.

Dear Customers

Beachten Sieitte zur Vermeidung von Fehlfunktionen, Schaden und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

• Der Reifenbefüller mit Manometer ist nur für den privaten Gebrauch bestimmt. Er ist nicht für den gewerblichen Dauereinsatz bestimmt.
• Verwenden Sie den Reifenbefüller gemäß dieser Bedienungsanleitung und nur für den bestimmungsgemäßen Einsatzbereich.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei dann sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Halten Sie das Gerät außer Reichweite von Kindern.
• Verbinden Sie den Druckluftanschluss nur über die Schnellverschlusskupplung mit dem Gerät und regulieren Sie die Arbeitsdruckinstellung über einen Druckminderer. Der maximal zulässige Arbeitsdruck darf niemals übersritten werden, siehe hierzu die Technischen Daten.
• Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder halogenierten Kohlenwasserstoff.
• Kontrollieren Sie s amtliche Anschlüsse und Schläuche aufugen Sitz und Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsgefahr darstellen. Benutzen Sie nur Sicherheitskapplungen.
• Trennen Sie das Gerät bei längerem Nichtgebrauch und bei Wartungsarbeiten von der Druckluftquelle.
• Das Gerät darf nicht zweckent fremdet oder umgebaut werden. Verwenden Sie nur Original-Ersatzteile. Nicht empfohlene Ersatzteile können ein Gefahrenrisiko darstellen.
• Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an unseren Kundendienst.

Benutzung

Bestimmungsgemäß Verwendung

• Der Reifenbefüller dient zur Überprüfung des Luftdrucks und zum Auffüssen bzw. Ablassen der Luft von Reifen, wie z.B. Pkw-, Motorrad-, LKW-, oder Fahrrad-Reifen.
• Zur bestimmungsgemäßen Verwendung besteht auch das Einhalten der Anleitung.
• Jede darüber hinausgehende Verwendung (andere Medien, Gewaltanwendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsgemäß.

Vor der ersten Benutzung

Nehmen Sie das Gerät aus der Verpackung und überprüfen alle Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

Hinweise

• Der optimale Luftdruck im Autoreifen sorgt nicht nur für sicheres Fahrverhalten und lange Haltbarkeit ihrer Reifen – durch den wichtigen, vom Fahrzeughersteller empfohlenen Reifendruck, sparen Sie auch Kraftstoff.
  Die Angaben zum komfortablen Mindestdruck ihrer Reifen finden Sie in der Bedienungsanleitung Ihres Fahrzeuges oder z.B. am Turholm oder hinter der Tankklappe.
  Die zum Auffullen des Reifens benötigte Druckluft muss ölfrei sein. Esarf kein Oler vor dem Gerät angeschlossen sein. Verwenden Sie am besten einen eigenen Druckluftschlauch nur für die Arbeit mit dem Reifendruckprüfer, da sich in anderen Drucklutschläuchen evtl. noch Ölreste befinden konnten.

• Der Reifenbefüller erhalten drei Funktionen:

• Messen

• Auffullen von Luft
• Ablassen von Luft.

Benutzung

Messen

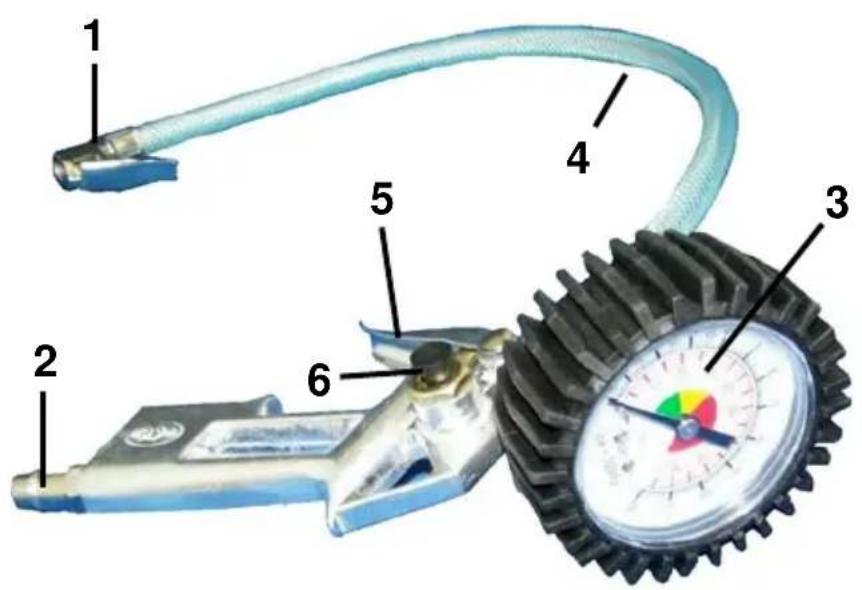

1. Setzen Sie die Ventilsteckverbindung (1) auf das Reifenventil. Drücken Sie dazu den Hebel herunter, um den Klemmmechanismus zu entriegeln. Sobald Sie den Hebel loslassen, klemmt sich der Stecker am Ventil fest.
2. Lesen Sie den vorhandenen Druck auf dem Manometer (3) ab. Auf dem äußeren Rand der Skala finden Sie die Einheit bar (1bar = 100kPa) Im inneren Rand der Skala finden Sie die Angaben für psi.

Auffüllen von Luft

1. Schließen Sie den Schnellkupplungsanschluss (2) des Reifendruckprüfers an eine Druckluftleitung an.
2. Setzen Sie die Ventilsteckverbindung (1) auf das Reifenventil.
3. Drücken Sie den Abzugshebel (5). Druckluft strömmt in den Reifen. Im Moment des Auffüllens zeigt das Manometer (3) einen leicht über dem tatsächlichen Reifendruck liegenden Druck an. Sobald Sie den Abzugshebel loslassen, können Sie den tatsächlichen Reifendruck auf dem Manometer ablesen.

Tipp: Durch Erhöhung des Reifendrucks von ca. 0,2 bar können Sieden Kraftstoffverbrauch positiv beeinflussen.

Ablassen von Luft

Sollte der Reifendruck zu hoch sein, drücken Sie die Luftablasstaste (6) und halten langsam Druckluft ab. Senken Sie den Reifendruck bis auf den gewünschten Wert.

Technische Daten

Druckbereich: von 0 bis 12 bar
Durchmesser des Manometers (3): ca. 6 cm
Länge des Schlauches (4): ca. 41 cm

Benutzung

Reinigung und Wartung

• Achten Sie darauf, dass keine Fremdkörper oder Schmutz in die Druckluftöffnung eindringen.
• Setzen sie das Manometer keinen Erschüttungen oder mechanismisch Druck aus.
• Geben Sie ab und zu einzelige Tropfen Öl an die Abzugstift-Dichtung. Ansonsten ist das Gerät wartungsfrei.

Lagerung

• Lagern Sie das Gerät im Innenbereich an einem trockenen Ort, der vor Staub, Schmutz und extremen Temperaturen geschützt ist.
  Lagern Sie das Gerät außerhalb der Reichweite von Kindern.

bittenhelfenSiemit,Abfallzvermeiden.

Sollten Sie sich einmal von diesen Artikel trennen wollen, so bedenken Sieitte, dass vielseiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden konnen.

Entsorgen Sieihn dazu nicht in die Mulltonne, sondern führen Sieihnitte Ihrer Sammelstelle fur Wertstoffe zu.
