PCBS 3041 - Staubsauger ProfiCare - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG PCBS 3041 ProfiCare

2PC-BS3041_IM 06.03.19

Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора •4 PC-BS3041_IM 06.03.19 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Be- dienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

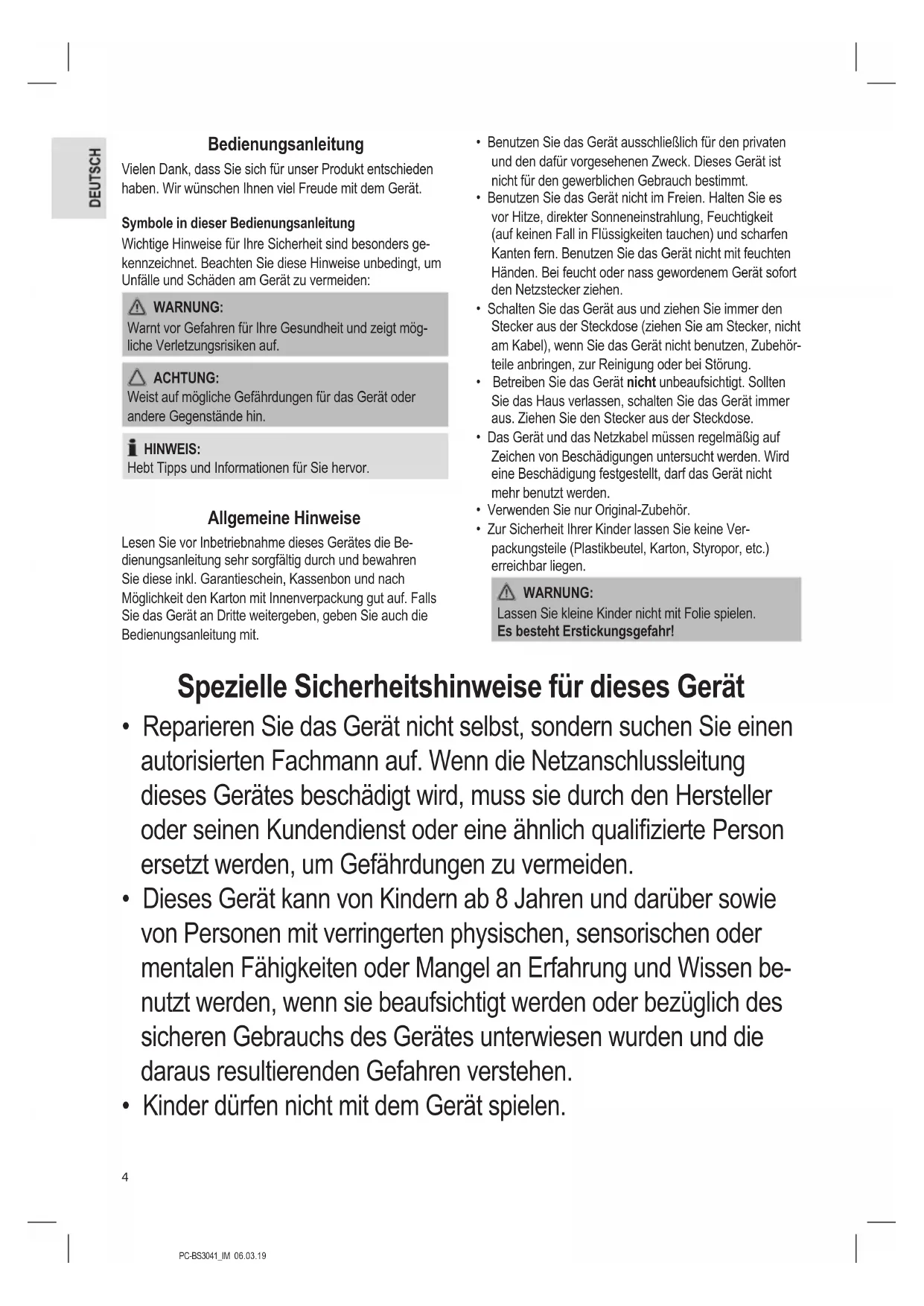

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehör- teile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie das Haus verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Ver- packungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.5 PC-BS3041_IM 06.03.19

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegen- stände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körper- teile von der Staubsaugerdüse fern!

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente / Lieferumfang 1 Saugschlauch 2 Teleskop-Saugrohr 3 Schiebetaste für Teleskop-Saugrohr 4 Bodendüse 5 Hebel für das Ein- und Ausfahren der Bürste 6 Haken 7 Griff 8 Öffner Staubbeutelfach 9 Verbindungskopf des Saugschlauches 10 Schlauchanschluss 11 Anzeige für Staubbeutelwechsel 12 Abdeckung für Auslasslter 13 Verschluss für die Abdeckung des Auslasslter 14 Ein- / Aus-Schalter 15 Parkhilfe 16 Saugleistungsregler 17 Taste zur Kabelaufwicklung Zubehör: 18 Kombinierte Fugen- und Bürstendüse 19 Hartbodenbürste Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er mechanisch einrastet, drücken Sie dazu gleichzeitig die Tasten. Um den Schlauch wieder zu lösen, drücken Sie erneut die Tasten am Verbindungskopf.

• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.

• Stecken Sie ggf. das Saugrohr am Griffstück auf.

• Montieren Sie die Bodendüse bzw. das Zubehör. Um die Düsenaufsätze vom Saugrohr zu lösen, ziehen Sie diese unter leichtem Drehen ab. Düsenaufsätze Bodendüse (4) Die Bodendüse ist zur leichteren Führung mit Rollen aus- gestattet. Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (5) stellen Sie die Bürsten nach außen oder nach innen. Die optimale Anwendung richtet sich nach der Beschaffen- heit des Bodens. Wir empfehlen folgenden Einsatz:

• Einsatz ohne Bürsten: Zum Saugen von Teppichböden mit hohem Flor

• Einsatz mit Bürsten: Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor6 PC-BS3041_IM 06.03.19 Hartbodenbürste (19) Für die schonende Reinigung von Hartböden wie Parkett, Laminat, Fliesen o.a. Fugen-, Bürstendüse (18) HINWEIS: Aufklappbare „2 in 1“ Düse Zusammengeklappt können Sie sie als Fugendüse be- nutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung bis diese mechanisch einrastet.

• Fugendüse: Damit saugen Sie Schmutz aus Ecken, Fugen und kleinen Zwischenräumen.

• Bürstendüse: Damit holen Sie Schmutz schonend aus Schlitzen von Polstern und Matratzen. Auch zur Staubaufnahme auf empndlichen Oberächen wie Möbel oder Gardinen geeignet. Teleskop-Saugrohr (2) Sie können die Länge des Teleskop-Saugrohres individuell einstellen:

1. Lösen Sie die Verriegelung, indem Sie

die Taste (3) in Pfeilrichtung schieben und festhalten.

2. Ziehen Sie das eine Rohr aus dem

anderen auf die gewünschte Länge.

3. Lassen Sie die Taste los, um die Ver-

bindung zu verriegeln. Netzkabel Ziehen Sie das Netzkabel aus dem Kabelfach. Das Kabel- fach bendet sich an der Rückseite des Gerätes unten. ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Mar- kierung.

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein. Elektrischer Anschluss

• Bevor Sie den Stecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung stimmt. Die Angaben zum Ge- rät nden Sie auf dem Typenschild.

• Schließen Sie das Gerät nur an eine geprüfte Steckdose an. Ein- / Ausschalten Drücken Sie die Taste (14), um das Gerät ein- oder aus- zuschalten. Saugleistungsregler (16) Drehen Sie den Saugleistungsregler im Uhrzeigersinn, wenn Sie die Saugleistung erhöhen möchten.

• Niedrige Saugleistung: Für Gardinen, empndliche Stoffe.

• Mittlere Saugleistung: Für hochorige Veloursteppiche und Textilböden.

• Hohe Saugleistung: Für robuste Teppiche und Fußböden. Benutzen des Gerätes

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose.

2. Schalten Sie das Gerät mit dem Ein- / Aus-Schalter ein,

indem Sie die Taste nach unten drücken.

3. Stellen Sie je nach Bodenbelag den Umschalter

„Teppich / Hartboden“ ein.

4. Stellen Sie die Saugleistung mit dem Saugleistungs-

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Luftschieber Öffnen Sie den Luftschieber am Schlauch- griff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am Ein- / Aus-Schal-

ter aus und ziehen Sie den Stecker aus der Steckdose.

2. Behalten Sie den Stecker in der Hand.

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden. Wartung Anzeige Staubbeutelwechsel (11) Halten Sie den Saugschlauch unbelastet in die Luft. Zeigt die Anzeige für Staubbeutelwechsel „Rot“, ist der Staub- beutel voll. Wechseln Sie ihn aus. Auswechseln des Staubbeutels

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Öffnen Sie mit dem Öffner (8) den Deckel des Staub-

beutelfachs.7 PC-BS3041_IM 06.03.19 HINWEIS: Der Deckel kann in aufrechter Position arretiert wer- den. Drücken Sie den Deckel nicht über die Arretierung hinaus! Die Halterung könnte abbrechen.

3. Ziehen Sie die Halterung des Staubbeutels heraus.

4. Ziehen Sie den Staubbeutel aus der Halterung.

5. Schieben Sie einen neuen Beutel ein, achten Sie darauf,

dass der Beutel korrekt in der Führung liegt.

6. Setzen Sie die Halterung mit dem Beutel zurück in das

Staubbeutelfach. Beachten Sie die Führung.

7. Drücken Sie die Halterung mit dem Beutel nach unten.

Der Beutel muss komplett in dem Staubbeutelfach lie- gen. Schließen Sie den Deckel, so dass er einrastet. Filter Ihr Gerät verfügt über zwei Filter. Motorschutzlter (Einlasslter) Den Einlasslter nden Sie im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses. Ziehen Sie den Filter nach oben heraus. Reinigen des Filtereinsatzes: Reinigen Sie den Motorschutzlter nach ca. jedem

10. Staubbeutelwechsel. Bei Bedarf können Sie den Filter in

warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein! Auslasslter (12) Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Er bendet sich auf der Oberseite des Gerätes unter einer Abdeckung.

1. Drücken Sie den Verschluss der Abdeckung zur Seite,

2. Entnehmen Sie die Abdeckung.

3. Entnehmen Sie den Filtereinsatz und reinigen Sie die-

sen, wie oben beschrieben.

4. Setzen Sie den Filtereinsatz im vollständig getrockneten

5. Abdeckung schließen: Setzen Sie die Abdeckung erst

mit den 3 Rastnasen an. Drücken Sie dann den Ver- schluss zur Seite, um die Abdeckung einzurasten. Ersatz Staublterbeutel können Sie über unser Internet-Serviceportal www.sli24.de unter „Ersatzteile & Zubehör“ bestellen. Reinigung WARNUNG:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steck- dose.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.

• Wenn Sie das Gerät senkrecht stellen wollen: Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Unterseite des Gerätes ein.8 PC-BS3041_IM 06.03.19 Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Strom versorgung. Überprüfen Sie den Netzanschluss. Schwache Saugleistung. Die Saugleistung ist zu gering eingestellt. Kontrollieren Sie die Position des Reglers. Der Staubbeutel ist voll. Erneuern Sie den Staubbeutel. Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. ACHTUNG: Nehmen Sie den Be trieb nur mit trockenen Filtern wieder auf! Im Saugschlauch oder in der Düse bendet sich ein Fremdkörper. Kontrollieren Sie das Zubehör auf Fremdkörper. Technische Daten Modell: .................................................................PC-BS 3041 Spannungsversorgung: ......................220 - 240 V~, 50 / 60 Hz Leistungsaufnahme:......................................................600 W Schutzklasse: ....................................................................... Nettogewicht: ...........................................................ca. 5,0 kg Staublterbeutel ..............................SSB 101 / Swirl® Y 101® Swirl®, Y 101® ist eine registrierte Marke eines Unterneh- mens der Melitta Gruppe, die nicht mit der Firma Clatronic International GmbH verbunden ist. Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Die Geräte entsprechen den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

• RoHS-Richtlinie 2011 / 65 / EU

• Ökodesign Richtlinie 2009 / 125 / EG

• Umweltgerechte Gestaltung von Staubsaugern de- legierte Verordnung (EU) Nr. 666 / 2013 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge- währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung ge- eignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Ver- tragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

3. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls

im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

4. Mängel müssen innerhalb von 14 Tagen nach Erkenn-

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

5. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

6. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de9 PC-BS3041_IM 06.03.19 Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Ga- rantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ‘s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile-Web- shops Auch nach der Garantie sind wir für Sie da! – Kosten- günstige Reparaturen zum Festpreis! Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten. Stand 06 2012 Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.PC-BS3041_IM 06.03.19
