Produkttyp	Tresor
Marke	Burg Wächter
Modell	Royal 522 K
Elektronik	TRSE 6000 zertifiziert Klasse B VdS
Öffnungsoptionen	Code (6 Ziffern), E-Key (kontaktlos), Fingerabdruck (Fingerscan)
Anzahl Code-Benutzer	Bis zu 9 Benutzer + 1 Administrator
Anzahl E-Keys	Bis zu 300
Anzahl Fingerabdrücke	Bis zu 10 (mit Fingerscan-Einheit)
Stromversorgung	Batterien (Austausch erforderlich)
Sperrzeit	5 min nach 3 Fehlern, 10 min nach weiteren
Öffnungskoeffizienten	Code/E-Key: 1, Fingerabdruck: 12 (Mindestschwelle 1)
Programmierbare Funktionen	Administratorcode, Benutzercode, Uhrzeit, Datum, Funkkanal, E-Key-Synchronisation
Anzeige	LCD-Bildschirm mit Navigationssymbolen und Batteriestatus
Wartung	Batterien gemäß Beschreibung wechseln (siehe Anleitung Seite 42)
Sicherheit	VdS Klasse B zertifiziert, Manipulationsschutz
Sprachen der Anleitung	FR, DE, EN, NL und andere auf Anfrage
Ersatzteile	E-Key (TSE 5103, TSE 6103), Standardbatterien

Häufig gestellte Fragen - Royal 522 K Burg Wächter

Wie öffne ich den Tresor mit dem Werkscode?

Drücken Sie die On/Enter-Taste, das Display zeigt 'Code/Fingerp.'. Geben Sie den Administratorcode (Werkeinstellung 123456) ein, dann drehen Sie den Knopf.

Wie ändere ich den Administratorcode?

Drücken Sie On/Enter, dann Funktion, um in das Menü zu gelangen. Wählen Sie 'Menü Codeänderung', dann 'Administrator'. Geben Sie den alten Code ein, dann zweimal den neuen Code.

Wie registriere ich einen neuen Benutzer mit einem Code?

Vom Startbildschirm aus drücken Sie Funktion, gehen Sie mit Taste 2 zu 'Administrator', dann 'Benutzer registrieren' und 'Code registrieren'. Geben Sie den Administratorcode ein, dann den 6-stelligen Benutzercode.

Wie füge ich einen E-Key hinzu?

Wählen Sie im Administrator-Menü 'Benutzer registrieren', dann 'E-Key einrichten'. Geben Sie den Administratorcode ein, dann halten Sie den E-Key im Programmiermodus vor. Bestätigen Sie mit Enter.

Wie registriere ich einen Fingerabdruck (Fingerscan)?

Navigieren Sie im Administrator-Menü zu 'Fingerabdruck einrichten'. Geben Sie den Administratorcode ein, dann streichen Sie mehrmals mit dem Finger über den Sensor, folgen Sie den Anweisungen auf dem Display.

Was tun bei Öffnung per Fingerabdruck?

Drücken Sie On/Enter, dann streichen Sie mit dem Finger über den Sensor. Wenn die Meldung 'Koeffizient nicht erreicht' erscheint, verwenden Sie ein zweites Öffnungsmittel (Code, anderer Finger oder E-Key). Drehen Sie den Knopf.

Wie lösche ich einen Fingerabdruck?

Gehen Sie zum Administrator-Menü, wählen Sie 'Löschen', dann 'Benutzer löschen'. Geben Sie den Administratorcode ein, wählen Sie den zu löschenden Benutzer und bestätigen Sie.

Der Tresor sperrt sich nach mehreren Codefehlern, was tun?

Nach 3 Fehlern sperrt sich der Tresor für 5 Minuten (danach 10 Minuten nach erneutem Fehler). Das Display zeigt einen Countdown. Warten Sie das Ende der Sperre ab, ohne etwas zu tun.

Wie ändere ich die Sprache der Anzeige?

Wählen Sie im Hauptmenü mit den Navigationstasten 'Menü Sprache/language'. Wählen Sie die gewünschte Sprache und bestätigen Sie mit Enter.

Was tun, wenn die Meldung 'Batterie leer' erscheint?

Wechseln Sie die Batterien gemäß der Beschreibung des Tresors. Öffnen Sie das Batteriefach und ersetzen Sie sie durch neue. Siehe Seite 42 der Anleitung.

BEDIENUNGSANLEITUNG Royal 522 K Burg Wächter

Vielen Dank, dass Sie sich für einen Tresor mit der BURG-WÄCHTER Elektronik TRSE 6000 entschieden haben. Diese Elektronik ist nach VdS Klasse 2 zertifiziert. Sie haben hiermit ein Produkt erworben, das extrem hohe Sicherheitsanforderungen erfüllt und nach neuesten technischen Möglichkeiten entwickelt und produziert wurde. Bitte lesen Sie die gesamte Bedienungsanleitung vor der Programmierung und bewahren Sie diese Anleitung gut auf, um jederzeit darin nachschlagen zu können.

Die Elektronik TRSE 6000 gibt es in einer Variante mit einer Fingerscan-Einheit TRSE 6000 FP und in einer Variante ohne Fingerscaneinheit TRSE 6000. Die vorliegende Anleitung gilt für beide Varianten, die Menüstruktur ist aber so angelegt, dass automatisch die entsprechende Variante erkannt wird und nur die hierfür vorgesehenen Menüpunkte aktiv sind. Die nur für Elektroniken mit Fingerscaneinheit relevanten Punkte werden mit * gekennzeichnet.

Grundsätzlich haben Sie die Möglichkeit, das Wertbehältnis auf drei verschiedene Arten zu öffnen:

• mit Code, mit E-Key (Identmedium TSE 5103 E-Key SB und TSE 6103 E-Key, nicht im Lieferumfang enthalten)
• mit Ihrem Fingerabdruck*

Der Administratorcode wird mit der Werkseinstellung 123456 ausgeliefert. Dieser muss geändert werden. Es können weitere 9 Benutzer mit einem Code, der über die Tastatur eingegeben wird, angelegt werden. Dieser Code

ist ebenso wie der Administratorcode immer sechsstellig. Zusätzlich können bis zu 300 E-Keys zum berührungslosen Öffnen eingespeichert werden.

Sollten Sie ein Wertbehältnis mit einer Fingerscaneinheit besitzen, können zusätzlich bis zu 10 Benutzer mit Fingerscan eingespeichert werden. Benutzer mit Fingerscan werden in der Benutzerliste des Schlosses mit USER xxx_FP bezeichnet.

Bei der TRSE 6000 FP Elektronik handelt es sich um die erste Wertbehältniselektronik, für die die Öffnung nur mit Fingerscan zertifiziert ist. Zum Öffnen mit dem Fingerprint müssen mindestens zwei Öffnungsgeheimnisse eingegeben werden. Zusätzlich zum Fingerscan muss noch ein weiteres Öffnungsgeheimnis eingegeben werden. Dies könnte ein weiterer Fingerscan sein, aber auch ein PIN-Code oder ein E-Key. Alle Fingerscans werden im System mit der Wertigkeit 1/2 abgelegt. Um eine Öffnungsbefugnis zu erlangen, muss eine Wertigkeit von mindestens 1 erreicht werden. Ein PIN-Code für die Öffnung muss dann mit einer Wertigkeit von mindestens 1/2 angegeben werden, mit einem weiteren Fingerscan wird z. B. bereits eine Wertigkeit von 1 erreicht.

Achtung: Wertigkeiten können nur über die Software TSE Light, TSE System und System + variiert werden. Beim Anlegen eines PIN-Codes bzw. eines E-Key Users am Tresor erfolgt die Abfrage, ob das Öffnungsgeheimnis zusammen mit einem Fingerprint genutzt werden soll. Dementsprechend wird dann die Wertigkeit automatisch auf 1/2 gesetzt. Andernfalls erhalten der PIN-Code und der E-Key die Wertigkeit 1, der Fingerscan erhält immer die Wertigkeit 1/2.

Sperrzeiten: Zur Manipulationssicherung sperrt die Schlosselektronik den Zugang zum Tresor für 5 Minuten, wenn 3 Mal hintereinander ein falscher Zahlencode eingegeben wurde. Im Anschluss bei jeder weiteren Fehleingabe für 10 Minuten. Während dieser Sperrzeit läuft im Display die noch verbleibende Zeit rückwärts ab. Ein Öffnen des Tresors ist auch mit gültigem Benutzer- oder Administratorcode nicht möglich.

Zum Erhöhen des Einbruchschutzes sind folgende Punkte zu beachten:

Für Schließsysteme mit materiellen Codeträgern, z. B. E-Key:

• Der Codeträger ist stets sicher aufzubewahren, so dass er nur dem Berechtigten zugänglich ist.
• Bei Verlust des Codeträgers ist das Schloss unverzüglich auszutauschen oder durch Änderung der Codierung auf eine neue Schließung umzustellen bzw. die Codierung des verlorenen Codeträgers zu sperren/löschen.

Für Schließsysteme mit Codeeingabe:

• Für die Wahl der Codierung dürfen keine persönlichen Daten (z. B. Geburtstage) oder andere Daten verwendet werden, aus denen über die Person des Codeinhabers auf den Code geschlossen werden kann.
• Wird die Codierung schriftlich festgehalten, so ist dieses Schriftstück stets sicher aufzubewahren, so dass der Code nur dem Berechtigten zugänglich ist.
• Achtung: Alle Änderungen des Administratorcodes und der Uncodierung sind bei geöffneter Tür des Wertbehältnisses durchzuführen!
• Nachdem das Schließsystem auf einen neuen Code umgestellt wurde, muss es bei offener Tür mehrmals mit dem neuen Code betätigt werden.

1.1 Beschreibung der Grundfunktionen

Mit Hilfe der folgenden Beschreibung können Sie Ihr Schloss programmieren. Die Programmieranweisungen erhalten Sie im Display. Zum Programmieren des Schlosses (Eintritt in das Menü) drücken Sie bitte die Taste „Function", wenn das Symbol „M" im Display erscheint. Mit den Tasten „1" scroll up (Symbol im Display) und „2" scroll down (Symbol im Display) können Sie sich im Menü bewegen. Wenn im Display das Symbol „<" erscheint, können Sie mit der Taste „Function" in die nächst höhere Menüebene zurückspringen, mit der Taste „Enter / On" wählen Sie einen Menüpunkt aus. Das Batteriesymbol zeigt den aktuellen Batteriestatus an:

Batterie voll

[B][B] Batterie leer (Bitte wechseln Sie die Batterien)

Je nach Tresorarmatur werden die Batterien gewechselt. Batteriewechsel Seite 42

1.2 Beschreibung des Programmier- und Bedienungsablaufs

Die Menüstruktur finden Sie auf den folgenden Seiten abgebildet. Darin ist auch das Navigieren aufgezeichnet. Zusätzlich werden die Menüpunkte im Einzelnen erklärt:

Menü Codeänderung

Änderung von Administrator- und Benutzercode

Menü Sprache/Language

Spracheinstellung

Menü E-Key Synchronisieren

In diesem Programm wird der Kanal des E-Keys an den Kanal der Eingabeeinheit angepasst. Diese Funktion wird notwendig, sobald der Funkkanal einer Eingabeeinheit verändert wird, obwohl noch weitere Funkschlüssel (mit alter Kanaleinstellung) angemeldet sind.

Menü Info

• Anzeige von Versions- und Seriennummer
• SNA: Seriennummer Schloss (mit der Eingabe des Administratorcodes)

Menü Administrator

Hierunter verbergen sich alle Menüs, die nur mit Administratorberechtigung bedient werden können. Diese sind im Einzelnen:

- Benutzer anlegen:

Hier können Benutzer angelegt werden. Ein Benutzer hat entweder nur einen Code oder nur einen E-Key oder beides. Für einen Fingerscan wird stets ein eigener Benutzer angelegt. Anatomisch bedingt gibt es Menschen, bei denen die Fingerabdrücke für das System nicht ausgeprägt genug sind. Diese Finger können dann aus Sicherheitsgründen nicht gespeichert werden.

E-Key zuordnen:

Hier kann einem ausgewählten Pin-Code-Benutzer nachträglich ein E-Key zugeordnet werden.

- Löschen:

Hier können Benutzer und E-Keys gelöscht werden. Wird ein Benutzer gelöscht, so werden sowohl der Code als auch der E-Key dieses Benutzers gelöscht. Wird ein E-Key gelöscht, so bleibt der Benutzer bestehen. Um einen Fingerscan zu löschen, muss der entsprechende Benutzer gelöscht werden. Um alle Fingerscans zu löschen, verwenden Sie bitte „FS-Reset" (siehe nächste Seite)*.

Uhrzeit:

Eingabe der Uhrzeit und Kalibrierung der Uhr. Die Uhr wird zwischen zwei Uhrzeiten automatisch kalibriert. Ausnahmen sind ein zwischenzeitlicher Batteriewechsel und die zwischenzeitliche Umstellung von Sommer- und Winterzeit.

Datum:

Eingabe des Datums.

Funkkanal:

Hier kann der Funkkanal eingestellt werden (12 Kanäle zur Auswahl). Dies kann erforderlich sein, wenn der Funkkanal bereits durch eine andere Anwendung, z. B. WLAN, belegt ist. Bei Kollisionen mit WLAN-Systemen wird ein Abstand von drei Kanälen empfohlen.

Priorität:

Sollte nach mehrfachem Betätigen des E-Keys der Tresor nicht entsperrt werden, so kann über diese Funktion die Priorität der Tür erhöht werden. Umgekehrt kann auch die Priorität anderer Tresore im direkten Umfeld reduziert werden.

Reorganisieren:

Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind.

- Anmelden:

Beim Austausch entweder der Schlosseinheit oder der Tastatur werden beide Einheiten neu aufeinander abgestimmt.

- FS-Reset*:

Alle abgespeicherten Fingerscans werden gelöscht, die zugehörigen Benutzer bleiben allerdings bestehen. Auch bei wiederholten Fehlfunktionen im Rahmen der Fingerscannutzung wählen Sie diesen Menüpunkt und folgen den Anweisungen im Display.

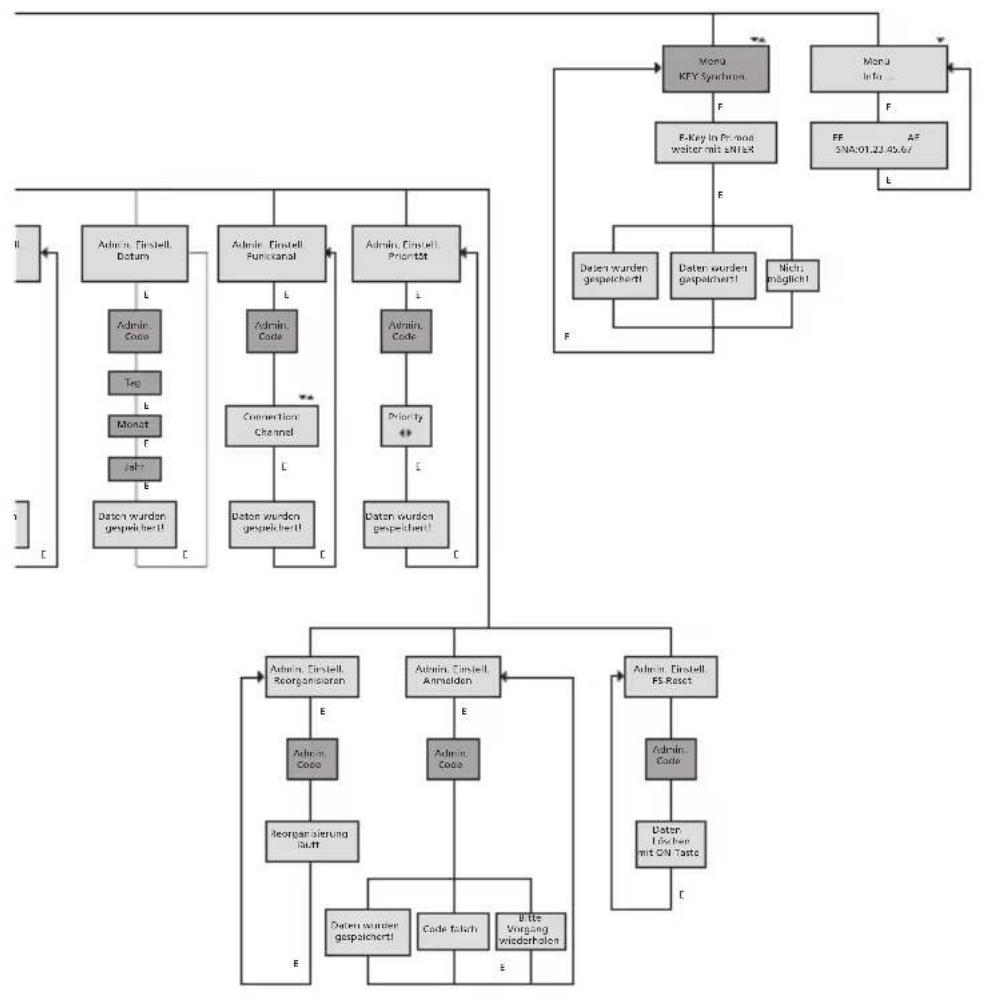

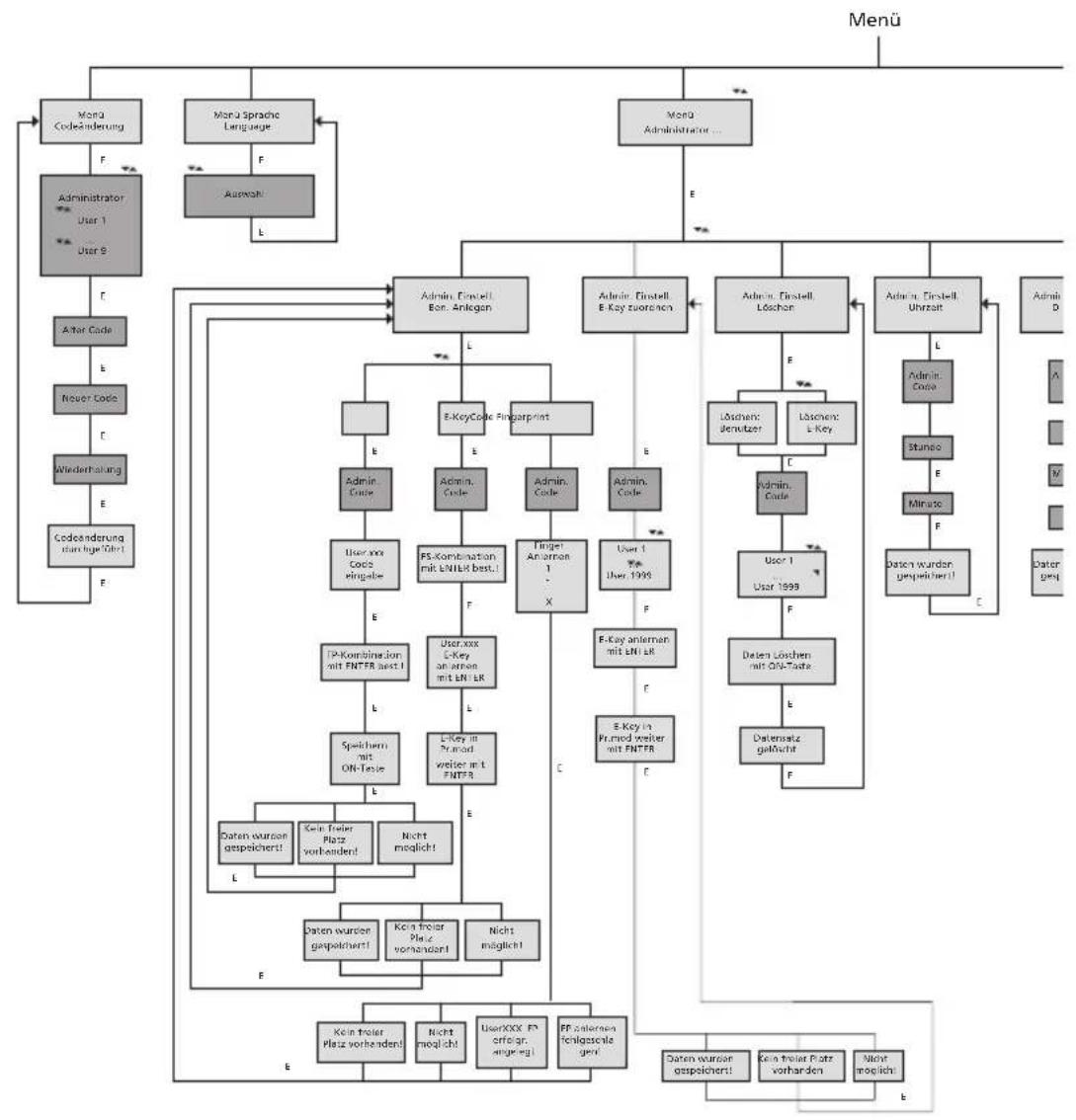

1.3 Menüstruktur

Display Anzeige

Eingabe Administrator Benutzer

1.4 Detaillierte Beschreibung einiger Grundfunktionen

1. Öffnung des Wertbehältnisses mit dem Werkscode

Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingerp. im Display (Sollten Sie eine Elektronik ohne Fingerscan besitzen, erscheint die Anzeige Code im Display). Hier werden Sie aufgefordert, den Admin. Code einzugeben (Werkseinstellung 123456). - Es erscheint die Anzeige Drehknauf betätigen im Display.

Achtung: Die Mitteilung Drehknauf betätigen impliziert, den Drehknauf der Schlosseinheit zu betätigen, nachdem das Öffnungskommando eingegeben worden ist.

2. Änderung des Administratorcodes

- Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingerp im Display - Taste Function drücken - Es erscheint Menü Codeänderung im Display - Taste On/Enter drücken - Es erscheint die Anzeige Administrator im Display - Taste On/Enter drücken - Es erscheint die Anzeige Alter Code im Display. Hier werden Sie aufgefordert, den Admin. Code einzugeben (Werkseinstellung 123456). - Taste On/Enter drücken - Es erscheint die Anzeige Neuer Code im Display. Eingabe des neuen Codes. - Taste On/Enter drücken - Es erscheint die Anzeige Wiederholung im Display. Eingabe des neuen Codes. - Taste On/Enter drücken - Es erscheint die Anzeige Codeänderung durchgeführt im Display.

3. Anlegen eines Users mit Code

- Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingerp. im Display - Taste Function drücken - Es erscheint Menü Codeänderung im Display - Über Drücken der Taste 2 gelangen Sie in das Menü Administrator - Taste On/Enter drücken - Es erscheint Admin Einstell. Ben. Anlegen im Display - Taste On/Enter drücken - Es erscheint Anlegen Code - Taste On/Enter drücken. Hier werden Sie aufgefordert, den Admin. Code einzugeben (Werkseinstellung 123456) - Es erscheint User 00x im Display - Bitte geben Sie hier den User-Code ein und bestätigen Sie mit Enter - Taste On/Enter drücken - Es erscheint FS-Kombination mit Enter bestätigen im Display - Taste On/Enter bzw. Taste Function drücken - Nach erfolgter Bestätigung erscheint Speichern mit On-Taste.

4. Anlegen eines Users mit einem E-Key

- Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingerp. im Display - Taste Function drücken - Es erscheint Menü Codeänderung im Display - Über Drücken der Taste 2 gelangen Sie in das Menü Administrator - Taste On/Enter drücken - Es erscheint Admin Einstell. Ben. Anlegen im Display - Taste On/Enter drücken - Es erscheint Anlegen E-Key - Taste On/Enter drücken. Hier werden Sie aufgefordert, den Admin. Code einzugeben (Werkseinstellung 123456) - Es erscheint FS-Kombination mit Enter bestätigen im Display - Taste On/Enter bzw. Taste Function drücken - Es erscheint User 00x E-Key anlernen mit Enter im Display - Taste On/Enter drücken - Bitte bringen Sie den E-Key in den Programmiermodus - Es erscheint die Anzeige E-Key in Prog Mode, weiter mit Enter - Taste On/Enter drücken - Nach erfolgter Bestätigung erscheint Speichern mit On-Taste.

1 Nenn die Mitteilung FS-Kombination mit ENTER bestätigen auf dem Display erscheint, muss entschieden werden, ob ein User mit dem Öffnungsrecht 1 (alleiniges Öffnungsrecht) oder mit halben Recht angelegt werden soll.

Alleiniges Öffnungsrecht: Taste Function drücken

Halbes Öffnungsrecht: Taste ENTER drücken

Beim Anlegen eines halben Öffnungsrechtes wird der Pin Code nur in Verbindung mit einem weiteren Öffnungsgeheimnis z. B. Fingerprint Öffnungsberechtigt.

5. Anlernen eines Users mit Fingerprint*

- Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingerp. im Display - Taste Function drücken - Es erscheint Menü Codeänderung im Display - Über Drücken der Taste 2 gelangen Sie in das Menü Administrator - Taste On/Enter drücken - Es erscheint Admin Einstell. Ben. Anlegen im Display - Taste On/Enter drücken - Über mehrmaliges Drücken der Taste 2 gelangen Sie in das Menü Anlegen Fingerscan - Taste On/Enter drücken. Hier werden Sie aufgefordert, den Admin. Code einzugeben (Werkseinstellung 123456) - Es erscheint Anlegen Fingerscan im Display - Es erscheint Finger anlernen im Display - Bitte ziehen Sie den Finger gemäß der Instruktionen im Display mehrmals über den Sensor - Nach erfolgter Anmeldung erfolgt die Anzeige User xxx erfolg. ange.

Achtung: Beim Anlernen eines Fingerprints ist es wichtig, dass der Finger gleichmäßig und GPC ab dem Display. Nur wenn der Finger in optimaler Qualität abgespeichert werden kann, wird dieser gespeichert.

6. Öffnen mit dem Fingerprint*

- Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingers im Display. Ziehen Sie nun den eingespeicherten Finger über den Sensor - Es erscheint für einen kurzen Moment die Meldung Wertigkeit nicht erreicht - Es erscheint die Anzeige Code/Fingerp im Display - Geben Sie nun ein weiteres Öffnungsgeheimnis ein (weiterer Finger, Code oder E-Key) - Es erscheint die Anzeige Bitte Drehknauf betätigen im Display

7. Löschen eines Fingers*

- Taste On/Enter drücken - Es erscheint die Anzeige Code/Fingerp im Display - Taste Function drücken - Es erscheint Menu Codeänderung im Display - Über Drücken der Taste 2 gelangen Sie in das Menu Administrator - Taste On/Enter drücken - Es erscheint Admin Einstell. Ben. Anlegen im Display - Über Drücken der Taste 2 gelangen Sie ins Menu Admin. Einstell. Löschen - Taste On/Enter drücken - Es erscheint Löschen Benutzer im Display - Taste On/Enter drücken. Hier werden Sie aufgefordert den Admin. Code einzugeben (Werkseinstellung 123456) - Hier müssen Sie den entsprechenden Benutzer durch Drücken der Tasten 1 oder 2 auswählen - Taste On/Enter drücken

Es erscheint die Anzeige Daten löschen mit On-Taste! im Display

- Taste On/Enter drücken

Es erscheint die Anzeige Datensatz gelöscht im Display

Über die On/Enter-Taste können weitere Benutzer gelöscht werden. Über Betätigen der Taste Function können Sie im Menu wieder Ebenen nach oben gelangen bis zur Codeeingabe.

1.5 Fehlermeldungen*

Im Folgenden werden die Fehleranzeigen auf dem Display beim Anlernen eines Fingers bzw. beim Öffnen dargestellt:

Fehlermeldung	Ursachenbehebung
zu schnell!itte wiederh.	Ziehen Sie den Finger langsamer über den Sensor
zu schief!itte wiederh.	Ziehen Sie den Finger gerade über den Sensor
zu kurz!itte wiederh.	Ziehen Sie den Finger so über den Sensor, dass mehr Flächle Ihrles Fingers gelesen werden kann
mittig positio. und wiederholen!	Positionieren Sie ihren Finger mittig über den Sensor

Entsorgung

Sehr geehrter Kunde,

Bitte helfen Sie, Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt beabsichtigen, dieses Gerät zu entsorgen, denken Sie bitte daran, dass weitere Bestandteile dieses Gerätes aus wertvollem Material bestehen, welches man recyceln kann.

Wir weisen darauf hin, dass Elektro- und Elektronikgeräte sowie Batterien nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen. Bitte erkundigen Sie sich bei der zuständigen Stelle in ihrer Stadt/Gemeinde nach Sammelstellen für Elektromüll.

Bei Fragen zur EG-Konformitätserklärung wenden Sie sich bitte an die [e-mail].
