BEDIENUNGSANLEITUNG EQPWA Warm Audio

Vielen Dank für den Kauf des MonoEqualizers EQP-WA von Warm Audio. Dieses Produkt bietet den besten Sound, die Funktionen und Stimmung der klassischen Premium-Equalizer des analogen Zeitalters. Wir wahlen stets Spitzenbauteile für unsere Produkte aus und der EQP-WA macht darauf keine Ausnahme. Der EQP-WA verwendet hochwertige CineMag Übertrager sowie eine Induktionsspule von CineMag.

Außerdem ist der EQP-WA mit hochwertigen Vakuumrohren, Potentiometern und Schaltern bestückt und bietet eine robuste Bauweise. Wir sind sicher, dass Ihnen Musikaufnahmen mit dem EQP-WA viel Freude machen werden, und danken Ihnen nochmals für den Kauf und ihre Unterstützung!

Bryce Young

CEO

Warm Audio

Austin, Texas USA

REGISTRIEREN SIE IHREN EQP-WA

Bevor wir beginnen, behmen Sie sichitte die Zeit, um www.warmaudio.com zu besuchen und Ihr Produkt zu registrierten. Um zu gewährleisten, dass Sie geeignete und ununterbrochene Unterstützung und Garantie fur Ihr Produkt erhalten, registrierten Sie Ihr Gerät innerhalb von 14 Tagen nach dem Kauf.

DEUTSCH

GARANTIERKLÄRUNG

Warm Audio gibt für diesen Produkt eine Garantie von einem Jahr auf Herstellungs- und Materialfehler ab Kaufdatum. Sie gilt für den ursprünglichen Käfer, auf den这点 Gerät registriert ist. Die Garantie kann nicht übertragen werden.

These Garantie erlischt, falls Schäden durch nicht autorisierte Reparatur oder elektrischer oder mechanischer Änderungen an thisem Gerät entstehen. These Garantie deckt keine Schäden, die aufgrund von Missbrauch, Unfallen, missbrächlicher Verwendung, ungeeigneter elektrischer Voraussetzungen wie etwa Fehlverkabelung, falsche Spannung oder Frequenz, unsichere Spanningsversorgung, fehlende Erdung, oder aufgrund wideriger Umweltbedingungen wie etwa Nasse, Luftfeuchtigkeit, Rauch, Feuer, Sand und andere Verschmutzungen sowie extreme Temperaturen auftreten.

Warm Audio wird nach eigenen Ermessen theses Produkt zeitnah reparieren oder ersetzen. Diese beschränkte Garantie erstreckt sich nur auf Produkte, die als fehlerhaft anerkannt sind, unddeckt keine indirekten Kosten wie etwa Gerätemiete, Einkommensverlust usw.itte besuchen Sie uns auf www.warmaudio.com fur weitere Informationen zu ihrer Garantie oder um eine Garantieleistung anzufordern.

These Garantie gilt für Produkte, die in den Vereinigten Staaten von Amerika verkauft wurden. Für Informationen zur Garantie in anderen Ländern wenden Sie sichitte an den ortlichen Vertragshandler von Warm Audio. These Garantie sichert spezifische Rechte zu, die von Staat zu Staat anders sein konnen. Je nach dem Staat, in dem Sie lifeben, konnen Sie, zusätzlich zu den in dieser Erklarung behandelten Rechten, weitere Rechte haben.itte beziehen Sie sich auf die Gesetze ihre Staates oder besuchen Sie den Vertragshandler von Warm Audio vor Ort, um weitere Informationen zu erhalten.

KOSTENPFlichtiger SERVICE

Falls Sie ein defektes Gerät haben, das sich außerhalb unserer Garantiezeit oder der Garantiebedingungen befindet: Wir sind davon für Sie da und konnen gegen eine geringe Servicegebühr davon sorgen, dass Ihr Gerät wieder fungkioniert.itte besuchen Sie uns auf www.warmaudio.com, um uns fur weitere Informationen zu kontaktieren und eine Reparatur zu vereinbaren.

Wenn Sie Ihr Gerät von Warm Audio gut behandeln, sollte es ein Leben lang halten und ihren sehr viel Freude bereiten. Wir glauben, dass ein ordnungsgemäß Funktionierendes Gerät, das hervorragend genutzt wird, die Beste Werbung für uns ist. Arbeitsen wir zusammen, um dies zu verwirklichen.

DEUTSCH

BEDIENELEMENTE - VORDERSEITE

Bypass-Schalter: Links unter auf der Frontplatte befindet sich der Bypass-Kippschalter. Dieser Schalter schaltet die Equalizer-Sektion des EQP-WA ein bzw. ab. Bauartbedingt handelt es sich hier um kein TrueBypass, da hier nur der EQ-Pfad aus dem Schaltkreis genommen wird. Dazu mehr weiter unter in dieser Anleitung.

Power-Schalter und Betriebszustandanzeige: Rechts unten auf der Frontplatte befindet sich der Power-Kippschalter. Damit schalten Sie das Gerät ein und dies wird durch die daneben liegende Betriebszustandanzeige angezeigt.

BASSFILTER

Boost und Cut - Basswahler: Thisier Drehschalter wählte eine Frequenz im unteren bis zum unteren mittleren Frequenzbereich, um diesen zu verstärken, zu reduzieren oder)sogar具有良好 zu verstärken und zu reduzieren, um den gewünschten Struktureffekt fur den ausgewählten Frequenzbereich zu erzeugen.

"Boost" (Tieftonbereich): Damit wird die Verstärkung, die auf den mit dem Basswahler ausgewählten Frequenzbereich angewandt wird, in einem Bereich von Null (Verstärkungsfaktor 1) bis +12 dB gesteuet.

"Cut" (Tieftonbereich): Damit wird die Reduzierung, die auf den mit dem Basswahler ausgewählten Frequenzbereich angewandt wird, in einem Bereich von Null (Verständungsfaktor 1) bis -18 dB gesteuet.

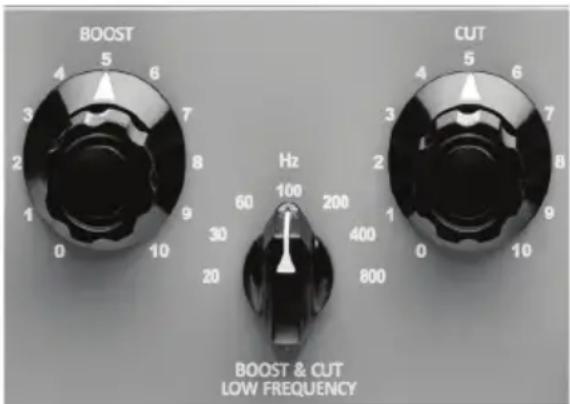

Die Steuerung im Tieftonbereich.

DEUTSCH

HOHENFILTER

Bandbreite: Dieser Knopf verändert die Breite der Höhenverstärkung von einer relativ schmalen Flankensteilheit (Beeinflussung des engsten Frequenzbereichs) bis zu einer ziemlich breiten Flankensteilheit (Beeinflussung eines breiteren Frequenzbereichs). Eine schmale Flankensteilheit ist nutzlich bei eher chirurgischen Eingriffen wie etwa das Veränderungen oder Absenkinen eines bestimmten Hochtonanteils oder der Oktaven eines Instruments. Eine breitere Flankensteilheit ist währendessen natürlicher und musikalischer. Sie eignet sich better für eine weichere Klangregelung von Instrumenten und Programmmaterial.

Boost-Regler: Thisier Regler steuert die Verstärkung, die durch den Verstärkungswahler für Höhen von Null (Verstärkungsfaktor 1) bis +18 dB angewendet wird.

Boost High Frequency-Wahler: Dieser Drehschalter wählte die Frenquenzen, die über den Boost-Schalter verstarkt werden sollen.

Cut-Regler: Mit diesen Regler wird die Reduzierung der Frequenz, die über den Cut High Frequency-Wähler angewählt wird von Null (Verständungsfaktor 1) bis -14 dB gesteuet.

Cut High Frequency-Wahler: Thiser Drehschalter wählt die Frenzen, die über den Cut-Schalter abgesenkt werden sollen.

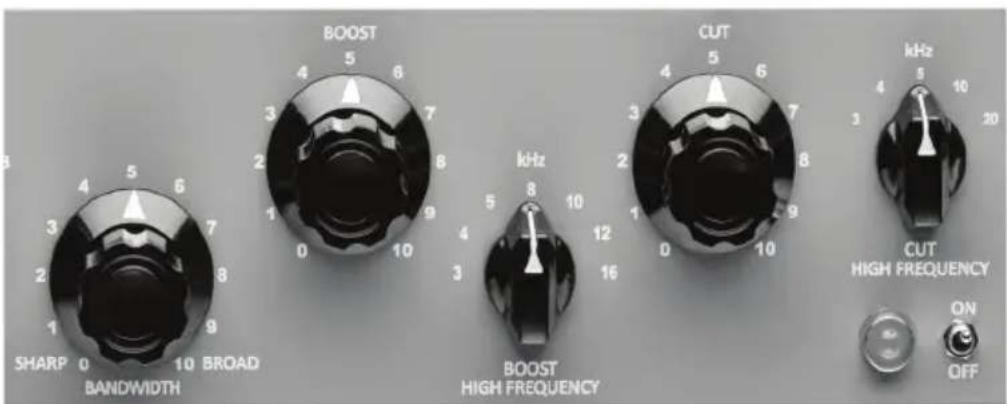

Die Steuerung im Hochtonbereich.

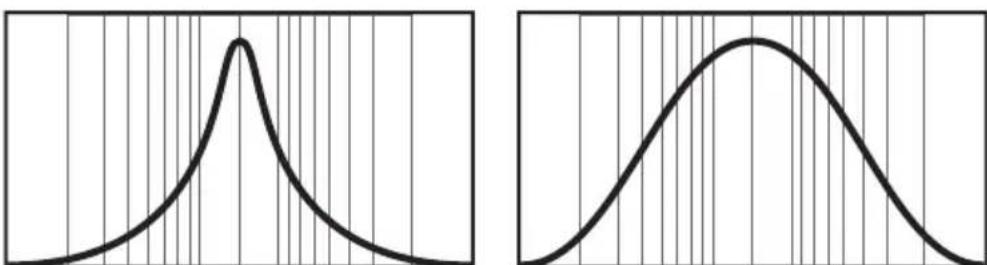

Nach links: Schmale Flankensteilheit, Schalter der Bandbreite steht auf 0. Nach rechts: Breite Flankensteilheit, Schalter der Bandbreite steht auf 10.

DEUTSCH

BEDIENELEMENTE - RÜCKSEITE

Stromversorgung

Der EQP-WA besteht ein 3-poliges, geerdetes IEC-Netzkabel. Er wird normalerweise mit einem geeigneten Netzkabel für das Land, in dem das Gerät verkauf wurde, gefelert. Die Spannung kann für den Betrieb mit 115 V und 230 V über den Spannungswahlschalter ausgewählten werden. Die Stromeinspeisung erfolgt über eine normale IEC-Spannungsbuchse mit eingebautem Sicherungsfach, die auf der Rückseite des Geräts montiert ist. Der Strom wird mit dem Kippschalter mit der Bezeichnung „ON/OFF" auf der Vorderseite des Geräts an- und ausgeschaltet.

Audio-anschlüsse

Der EQP-WA verfügt auf der Rückseite des Geräts sowohl über eine XLR- als auch über eine symmetrische TRS-Klinkenbuchse als Ein- und Ausgänge, die mit Line-Pegel arbeiten. Auch eine unsymmetrische Verbindung ist über ein TS-Klinkenkabel möglich. Es wird nicht empfohlen, beide Ausgangsbuchsen gleichzeitig zu belegen.

Eins

Dieser Regler befindet sich darüber dem Ausgangsbereich und erlaubt eine Gain-Einstellung von ungebahr 6 dB für den Aufhol-Röhrenveränder (normalerweise zwischen -3 und +3 dB). Auf diese Weise kann der Benutzer mithilfe eines Testsignals oder des Quellmaterials einen Abgleich zwischen zwei Geräten zur Stereobearbeitung oder aber einen Unity-Gain-Abgleich für ein oder zwei Geräte in seinem Setup vornehmen. Steht der Regler (von der Geräterückseite aus gesehen) am rechten Anschlag, dann erfolgt im Grunde genommen ein Bypass des Reglers, d. h., der eigentliche Standardpegel des EQs wird verwendet. Am linken Anschlag des Reglers erfolgt hingegen eine vollständige Abschwächung des EQs.

Dieses Feature erhögt. geben einem technischen Einsatz auch die kreative Nutzung. So kann beispiselsweise ein Bussignal mit hohem Pegel vom gingfugig optimierten Headroom und der hoheren Transparenz profitieren, wenn die Röhren-Gain-Einstellung ein weniger reduziert wird. Umgekehrt kann sich eine Anhebung der Röhren-Gain-Einstellung positiv auf Soloinstrumente und Stimmen (z. B. Akustikgitarre oder weiblicher Gesang) auswirken, Denn das Signal wird durch die Bearbeitung abgerundet und erhalten mehr Druck. Lassen Sie auch hier, wie üblich, Ihr Gehör über die verwendete Einstellung entscheiden.

DEUTSCH

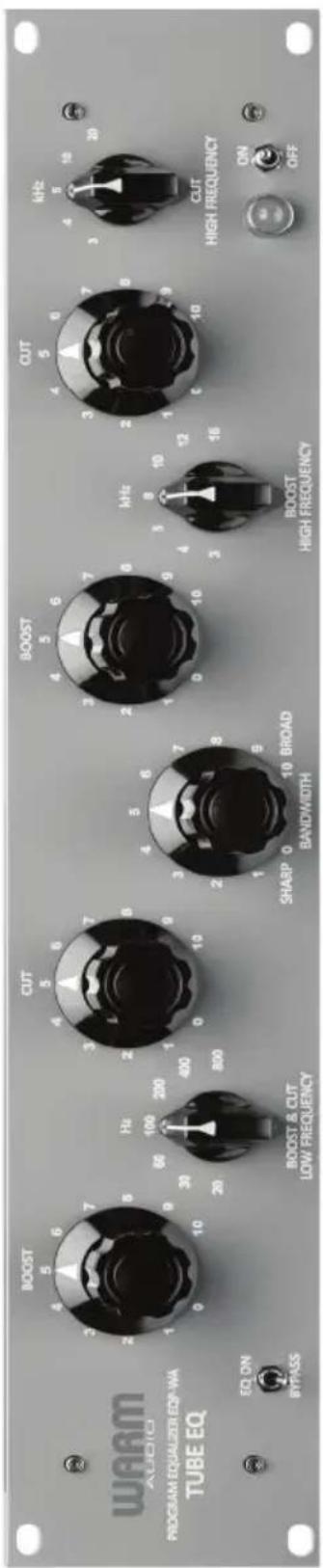

TECHNISCHE SPEZIFIKATIONEN

• Tube-Equalizer beruhend auf den klassischen "Pultec" EQP-1A
  CineMag Transformatoren von USA
• Erstklassige Hochspannung 12AX7 und 12AU7 Tuben
  CineMag Induktor von USA EQ Abteilung
• EQ-Abteilung ist bypassable - Signal führt noch Tuben und Transformatoren durch, um Wirkung zu wärmen
• Kein Einfugungsverlust - durch den Tube-Veränderer wiederhergestellter Verlust
• XLR und TRS Transformer erwogen Eingänge
• XLR und TRS Transformer erwogen Produktionen
  Flacher Frequenzbereich von 20 Hz - 50 Kilohertz
• Zunahme und Kürzungsteuerungen können gleichzeitig für die Phase-Wirkung verwendet werden
  Niedrige Frequenzsunahme - 20, 30, 60, 100, 200, 400, 800 Hz - 12 DB
  Niedrige Frequenz schneidet - 20, 30, 60, 100, 200, 400, 800 Hz - 18 DB
  Hohe Frequenzzunahme - 3, 4, 5, 8, 10, 12, 16 Kilohertz - 18 DB
  Hohe Frequenz schneidet - 3, 4, 5, 10, 20 Kilohertz - 14 DB
• 5 zusätzliche Freqenz weist für die größere Flexibilität hin
• Switchable 115/230 Volt IEC petite Macht-Bucht
  Dimensionen: 19× 3.5× 6 Zoll-2RU strecken mountable
  Eigenrauschen:Unter-75dB
  Eingangswiderstand:600Ohm
  Ausgangswiderstand: Kann bis zu 600 Ohm verarbeiten
