Produkttyp	Aktiver Lautsprecher (verstärkter Lautsprecher)
Marke	RCF
Modell	4PRO 5031A
Kategorie	Lautsprecher
Netzstromversorgung	230 V~ / 115 V~ (umschaltbar)
Sicherung	T 3.15 A 250 V
Eingangsanschlüsse	Kombibuchse / XLR-Buchse (symmetrisch/unsymmetrisch)
Ausgangsanschluss (Link)	XLR-Stecker
Netzanschluss	IEC
Ein-/Ausschalter	Ja, auf der Rückseite
Lautstärkeregelung	Potentiometer (beeinflusst den Link-Ausgang nicht)
Entzerrungswahlschalter	Flat / Boost (Lautstärke)
Eingangsempfindlichkeitswahlschalter	LINE (0 dB) / MIC
LED-Anzeigen	Power (grün), Signal (grün), Limiter (rot)
Schutz	Weichbegrenzer (Soft Clipping)
DSP-Verarbeitung	Ja, Mikroprozessorsteuerung
Befestigung	35-mm-Stativflansch; Fly-Track-Aufhängepunkte
Sicherheitsklasse	Klasse I (Erdung erforderlich)
Reinigung	Trockenes Tuch; keine Lösungsmittel verwenden
Verwendung	Aktive professionelle Beschallung

Häufig gestellte Fragen - 4PRO 5031A RCF

Wie schließe ich den RCF 4PRO 5031A Lautsprecher an?

Verwenden Sie ein symmetrisches XLR-Kabel oder eine Kombibuchse für den Eingang. Schließen Sie das Netzkabel an den IEC-Stecker an. Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie Verbindungen herstellen. Schalten Sie zuerst das Mischpult und dann den Lautsprecher ein.

Was tun, wenn die Limiter-LED häufig blinkt?

Die rote Limiter-LED zeigt an, dass der Weichbegrenzer aktiv ist. Wenn sie häufig blinkt oder dauerhaft leuchtet, reduzieren Sie den Eingangspegel, um Verzerrungen zu vermeiden.

Wie stelle ich die Eingangsempfindlichkeit ein?

Verwenden Sie den INPUT SENSITIVITY-Schalter auf der Rückseite: Position LINE für Line-Pegelquellen (0 dB), Position MIC für Mikrofone.

Kann ich den Lautsprecher an den Griffen aufhängen?

Nein, hängen Sie den Lautsprecher niemals an den Griffen auf. Verwenden Sie nur die dafür vorgesehenen Befestigungspunkte (Fly-Track) und geeignetes Zubehör.

Was bedeuten die LED-Blinkzeichen nach dem Einschalten?

Der Mikroprozessor führt einen Test durch. 1-2 Blinksignale = Warnung (geringfügiger Fehler), 3-4 = Begrenzung (reduzierte Leistung), 5-8 = Störung (Stummmodus). Im Fehlerfall wenden Sie sich an den Kundendienst.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes Tuch für die Außenflächen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Benzin.

Kann ich ein ungeschirmtes Kabel verwenden?

Um Störungen zu vermeiden, verwenden Sie ausschließlich geschirmte Kabel für die Line-Signale und halten Sie sie von Netzkabeln und Lautsprechern fern.

Was tun bei Fehlfunktion?

Überprüfen Sie die Stromversorgung, die Sicherung und Überhitzung. Wenn die Limiter-LED dauerhaft leuchtet, trennen Sie das Gerät vom Netz, warten Sie und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes RCF-Servicecenter.

Kann ich die Sicherung selbst wechseln?

Der Sicherungswechsel ist autorisierten Servicecentern vorbehalten, da eine Spannungsänderung erforderlich sein kann. Führen Sie ihn nicht selbst durch.

Wie ist die Einschaltreihenfolge?

Schließen Sie zuerst alle Audio- und Netzkabel an. Stellen Sie sicher, dass die Lautstärke auf Minimum steht. Schalten Sie das Mischpult und dann den Lautsprecher ein. Schalten Sie nach dem Gebrauch zuerst den Lautsprecher aus.

BEDIENUNGSANLEITUNG 4PRO 5031A RCF

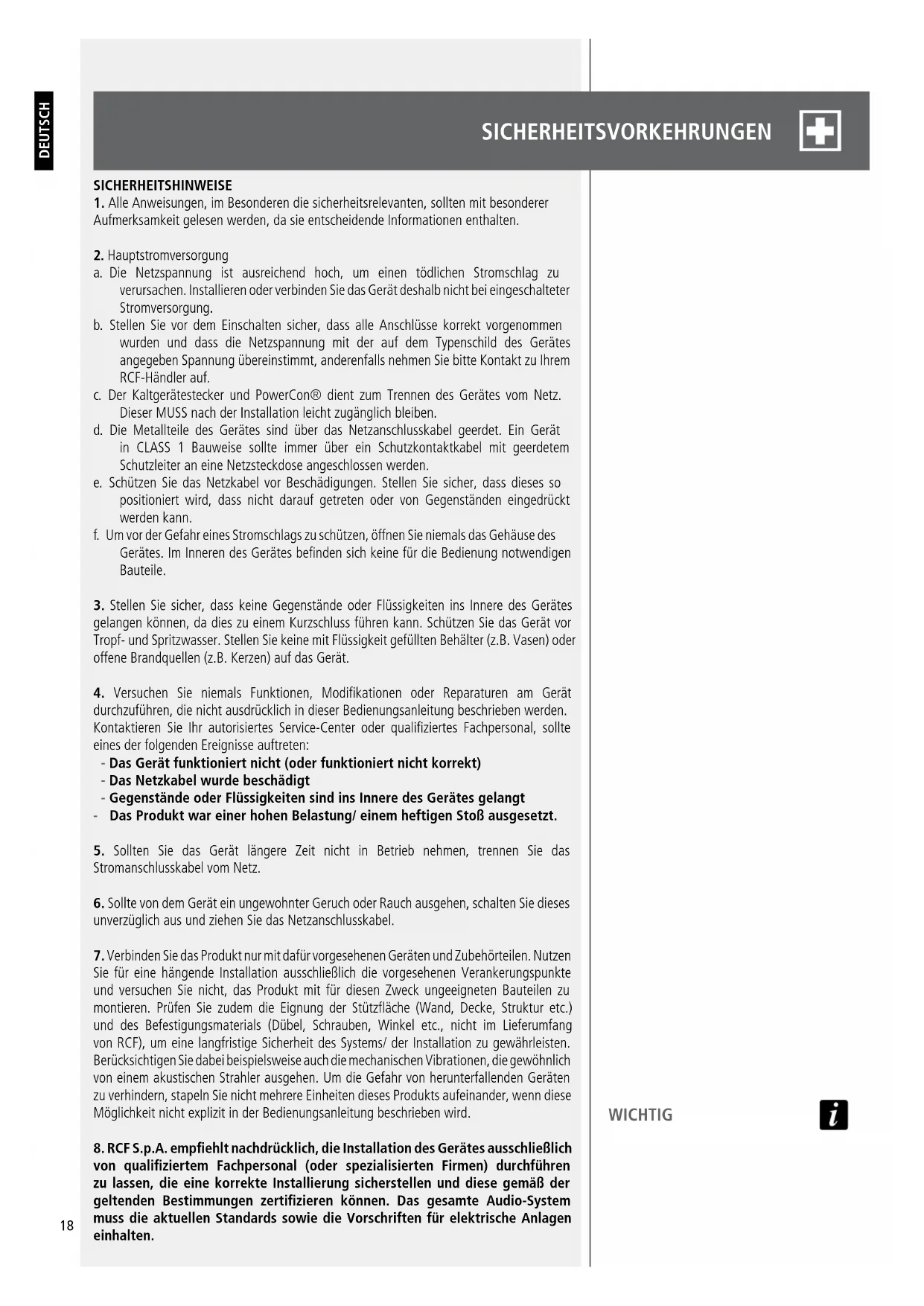

1. Alle Anweisungen, im Besonderen die sicherheitsrelevanten, sollten mit besonderer Aufmerksamkeit gelesen werden, da sie entscheidende Informationen enthalten.
2. Hauptstromversorgung

a. Die Netzspannung ist ausreichend hoch, um einen tödlichen Stromschlag zu verursachen. Installieren oder verbinden Sie das Gerät deshalb nicht bei eingeschalteter Stromversorgung.
b. Stellen Sie vor dem Einschalten sicher, dass alle Anschlüsse korrekt vorgenommen wurden und dass die Netzspannung mit der auf dem Typenschild des Gerätes angegeben Spannung übereinstimmt, anderenfalls nehmen Sie bitte Kontakt zu Ihrem RCF-Händler auf.
c. Der Kaltgerätestecker und PowerCon® dient zum Trennen des Gerätes vom Netz. Dieser MUSS nach der Installation leicht zugänglich bleiben.
d. Die Metallteile des Gerätes sind über das Netzanschlusskabel geerdet. Ein Gerät in CLASS 1 Bauweise sollte immer über ein Schutzkontaktkabel mit geerdetem Schutzleiter an eine Netzsteckdose angeschlossen werden.
e. Schützen Sie das Netzkabel vor Beschädigungen. Stellen Sie sicher, dass dieses so positioniert wird, dass nicht darauf getreten oder von Gegenständen eingedrückt werden kann.
f. Um vor der Gefahr eines Stromschlags zu schützen, öffnen Sie niemals das Gehäuse des Gerätes. Im Inneren des Gerätes befinden sich keine für die Bedienung notwendigen Bauteile.

1. Stellen Sie sicher, dass keine Gegenstände oder Flüssigkeiten ins Innere des Gerätes gelangen können, da dies zu einem Kurzschluss führen kann. Schützen Sie das Gerät vor Tropf- und Spritzwasser. Stellen Sie keine mit Flüssigkeit gefüllten Behälter (z.B. Vasen) oder offene Brandquellen (z.B. Kerzen) auf das Gerät.

2. Versuchen Sie niemals Funktionen, Modifikationen oder Reparaturen am Gerät durchzuführen, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben werden. Kontaktieren Sie Ihr autorisiertes Service-Center oder qualifiziertes Fachpersonal, sollte eines der folgenden Ereignisse auftreten:

3. Das Gerät funktioniert nicht (oder funktioniert nicht korrekt)

4. Das Netzkabel wurde beschädigt
5. Gegenstände oder Flüssigkeiten sind ins Innere des Gerätes gelangt

- Das Produkt war einer hohen Belastung/ einem heftigen Stoß ausgesetzt.

1. Sollten Sie das Gerät längere Zeit nicht in Betrieb nehmen, trennen Sie das Stromanschlusskabel vom Netz.

2. Sollte von dem Gerät ein ungewohnter Geruch oder Rauch ausgehen, schalten Sie dieses unverzüglich aus und ziehen Sie das Netzanschlusskabel.

3. Verbinden Sie das Produkt nur mit dafür vorgesehenen Geräten und Zubehörteilen. Nutzen Sie für eine hängende Installation ausschließlich die vorgesehenen Verankerungspunkte und versuchen Sie nicht, das Produkt mit für diesen Zweck ungeeigneten Bauteilen zu montieren. Prüfen Sie zudem die Eignung der Stützfläche (Wand, Decke, Struktur etc.) und des Befestigungsmaterials (Dübel, Schrauben, Winkel etc., nicht im Lieferumfang von RCF), um eine langfristige Sicherheit des Systems/ der Installation zu gewährleisten. Berücksichtigen Sie dabei beispielsweise auch die mechanischen Vibrationen, die gewöhnlich von einem akustischen Strahler ausgehen. Um die Gefahr von herunterfallenden Geräten zu verhindern, stapeln Sie nicht mehrere Einheiten dieses Produkts aufeinander, wenn diese Möglichkeit nicht explizit in der Bedienungsanleitung beschrieben wird.

4. RCF S.p.A. empfiehlt nachdrücklich, die Installation des Gerätes ausschließlich von qualifiziertem Fachpersonal (oder spezialisierten Firmen) durchführen zu lassen, die eine korrekte Installierung sicherstellen und diese gemäß der geltenden Bestimmungen zertifizieren können. Das gesamte Audio-System muss die aktuellen Standards sowie die Vorschriften für elektrische Anlagen einhalten.

5. Halterungen und Gerätewagen

Das Gerät sollte, falls erforderlich, nur mit vom Hersteller empfohlenen Halterungen oder Gerätewagen genutzt werden. Der Gesamtaufbau von Gerät/ Halterung/ Gerätewagen sollte mit extremer Vorsicht bewegt werden. Plötzliches Stoppen, zu starkes Anschieben und unebene Böden könnten zum Umkippen des Aufbaus führen.

1. Bei der Installation eines professionellen Audiosystems sollten neben rein akustischen Parametern (wie etwa Schalldruck, Abdeckungswinkel, Frequenzgang etc.) einige mechanische und elektrische Faktoren beachtet werden.

2. Gehörschädigung

Die Einwirkung hoher Lautstärkepegel kann zu dauerhaften Gehörschädigungen führen. Der Schalldruckpegel, der zu einer Schädigung des Gehörs führt, unterscheidet sich von Person zu Person und ist von der Dauer der Einwirkung abhängig. Um potentielle Gefahren durch hohe Schalldruckpegel zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, einen geeigneten Gehörschutz verwenden. Beim Einsatz eines leistungsfähigen Schallerzeugers, der hohe Lautstärkepegel erzeugt, ist es erforderlich Gehörschutzstöpsel oder Ohrenschützer zu tragen. Lesen Sie hierzu die Angaben des maximal zulässigen Schalldruckpegels in der Betriebsanleitung der Lautsprecher.

WICHTIGE HINWEISE

Um das Auftreten von Rauschen durch Mikrofon- oder Linesignalleitungen zu vermeiden, verwenden Sie ausschließlich abgeschirmte Verbindungskabel und platzieren Sie diese nicht in der Nähe von:

• Geräten, die starke elektromagnetische Felder erzeugen (z.B. Hochleistungstransformatoren)
• Netzstromkabeln
• Lautsprecherleitungen

WICHTIGE HINWEISE

VORSICHTSMASSNAHMEN

VORSICHTSMASSNAHMEN

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf UND SORGEN Sie für eine ausreichende Luftzirkulation
• Überlasten Sie diese Produkt niemals für eine längere Zeit.
• Forcieren Sie niemals die Bedienelemente (Tasten, Kontrollvorrichtungen, usw.).
• Verwenden Sie für die Reinigung der Außenteile keine Lösungsmittel, Alkohol, Benzin oder andere flüchtige Substanzen.

WICHTIGE HINWEISE

Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie die Bedienungsanleitung bitte sorgfältig durch und halten Sie diese zur weiteren Einsichtnahme bereit. Die Bedienungsanleitung sollte als wesentlicher Bestandteil dieses Produkts verstanden werden und sollte diesem entsprechend immer beiliegen; auch wenn das Gerät den Besitzer wechselt, um eine korrekte Installation und Benutzung zu gewährleisten sowie um als Referenz für Sicherheitsvorkehrungen zu dienen.

R.C.F S.p.A. übernimmt keine Haftung im Falle einer unsachgemäßen Installation und/oder Benutzung dieses Produkts.

WARNUNG: Um die Gefahr eines Brandes oder eines Stromschlags auszuschließen, setzen Sie dieses Produkt niemals Regen oder sonstiger Feuchtigkeit aus.

ACHTUNG: Um Stromschläge zu vermeiden, trennen Sie das Gerät vom Stromnetz, wenn das Netz entfernt wird

WICHTIGE HINWEISE

WARNUNG

ATTENTION

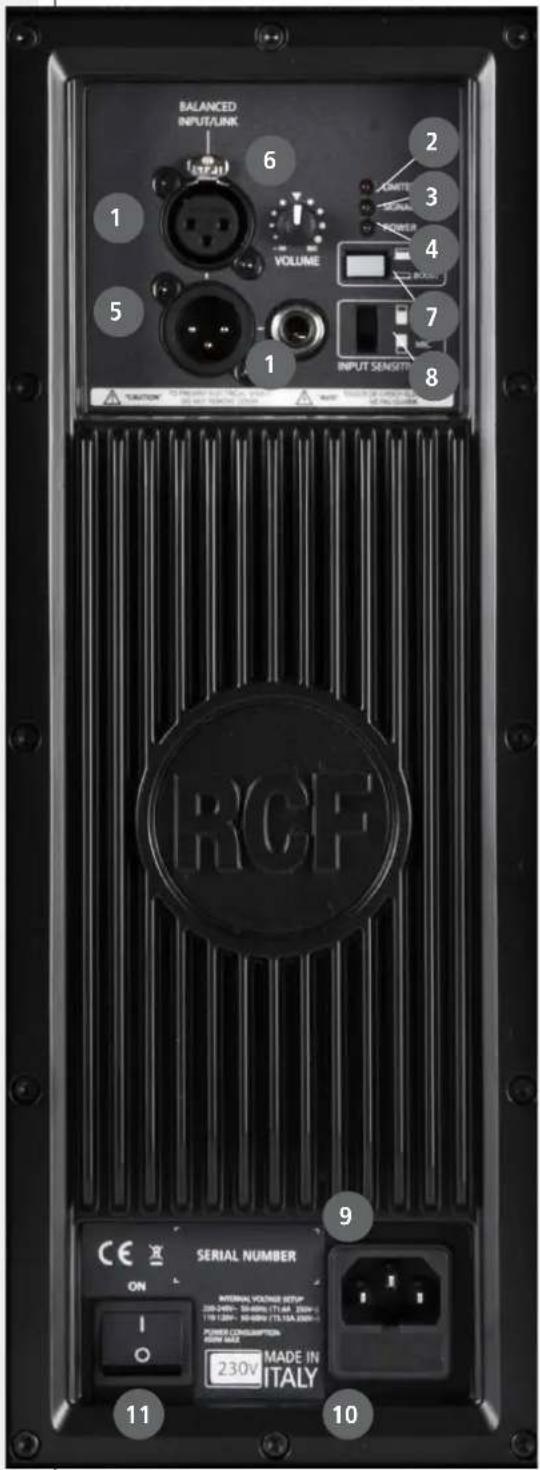

1 EINGANG, STEREOKLINKE/XLR WEIBLICH (SYMM. / UNSYMM.). Ein Klinken- oder ein XLR-Stecker lässt sich anschließen. Diese symmetrischen Eingangsbuchsen sind für den symmetrischen oder unsymmetrischen Anschluss eines Mikrofons oder einer Hochpegelquelle (line) geeignet. Die Stereoklinkenbuchse ist parallel zur weiblichen XLR-Buchse angeschlossen und eignet sich deshalb zum Weiterleiten des Audiosignals an eine zweite Aktivbox, ein Aufnahmegerät oder einen anderen Verstärker (ggf. symmetrischer Eingang erforderlich).
2 LIMITER-LED. Die Verstärkereinheit hat eine eingebaute Limiterschaltung zur Vermeidung von Übersteuerung der Verstärker und Überlastung der Lautsprecher. Wenn diese Schaltung zur weichen Signalbegrenzung eingreift, leuchtet die Limiter-Leuchtdiode ROT auf. Dabei ist gelegentliches Aufleuchten in Ordnung. Wenn die LED häufig blinkt oder permanent leuchtet, reduzieren Sie den Signalpegel.
3 SIGNAL-LED. Die Signal-Leuchtdiode leuchtet grün, wenn die Verstärkereinheit am Eingang ein Signal detektiert.
4 NETZKONTROLL-UND ZUSTANDS-LED „STATUS“. Diese LED leuchtet grün, wenn das Gerät ans Stromnetz angeschlossen ist, der Netzschalter in der Position ON ist und die Schutzschaltung keinen Fehler (siehe „Fehlermeldungen der Schutzeinrichtungen“) feststellt.
5 MÄNNLICHER XLR-SIGNALAUSGANG. An dieser XLR-Buchse liegt das Eingangssignal für das Durchschleifen zu einer weiteren aktiven Lautsprecherbox.
6 LAUTSTÄRKEREGLER. Bestimmen Sie hiermit die Lautstärke. Der Signalpegel der männlichen XLR-Ausgangsbuchse (5) bleibt hiervon unbeeinflusst.
7 SCHALTER „FLAT/BOOST“. Der „Boost“-Equalizer ist eine Loudness-Korrektur für die Übertragung von Hintergrundmusik bei geringen Lautstärken. Für alle anderen Anwendungen ist die lineare Stellung „Flat“ empfohlen.
8 EINGANGSEMPFINDLICHKEITSSCHALTER „MIC/LINE“. Schalten Sie auf LINE bei Benutzung einer Hochpegelquelle (line, 0 dBu) und auf MIC, wenn Sie ein Mikrofon direkt angeschlossen haben.
9 KALTGERÄTE-EINGANGSBUCHSE (VDE, IEC). Schließen Sie hier das Netzkabel an.
10 SICHERUNGSHALTER. Halter für die Netzsicherung.
11 NETZSCHALTER. Dieser schaltet die Netzwechselspannung.

Die XLR-Anschlüsse sind nach folgendem AES-Standard belegt:

PIN 1 = Masse (Abschirmung)

PIN 2 = Nichtinvertiert (HOT; +)

PIN 3 = Invertiert (COLD; -)

(Abbildung XLR-Stecker)

BALANCED INPUT/LINK 1 2 3 4 5 6 VOLUME 7 8 INPUT SENSETT 9 SERIAL NUMBER 10 11 10 CE ON I O 230V MADE IN ITALY RCF

ANSCHLÜSSE

Auf der Rückseite finden Sie alle Bedienelemente sowie die Signal- und die Netzanschlüsse. Vergewissern Sie sich zuerst, dass der Netzspannungswahlschalter des Lautsprechersystems sich in der richtigen Position befindet, welche für die europäischen Länder 230 Volt ist. Der Schalter wird wahrscheinlich in der korrekten Position sein (wenn ihn keine unautorisierten Person betätigt hat), aber eine kurze Überprüfung kann Probleme vermeiden. Sollte es doch notwendig sein, die Spannungseinstellung zu ändern, treten Sie bitte mit Ihrem Händler oder einer autorisierten Service-Werkstatt in Kontakt. Dieser Vorgang erfordert den Austausch der Sicherung und ist einer von RCF autorisierten Service-Werkstatt vorbehalten.

Schließen Sie nun das Netzkabel und das Signalkabel an, aber stellen Sie vor dem Einschalten des Lautsprechersystems sicher, dass der Lautstärkeregler (auch der des Mischpultausgangs) in Minimalstellung steht. Es ist wichtig, dass vor dem Anschalten des Lautsprechersystems schon das Mischpult angeschaltet ist. Dies vermeidet sowohl eine Beschädigung des Lautsprechers als auch Knall-artige Einschaltgeräusche von anderen Teilen der Signalkette. Es ist eine gute Gewohnheit, die Endverstärker immer als Letzte einzuschalten und sie unmittelbar nach dem Auftritt auszuschalten. Nun können Sie das Lautsprechersystem anschalten und mit dem Lautstärkeregler einen geeigneten Pegel einstellen.

VOR DEM ANSCHLIESSEN DES LAUTSPRECHERSYSTEMS

VOR DEM EINSCHALTEN DES LAUTSPRECHERSYSTEMS

INSTALLATION

Die Flanschbuchse an der Unterseite zum Betrieb der Lautsprecherbox auf einem Lautsprecherstativ hat den Normdurchmesser von 35 mm. Zum Aufhängen von 4PRO-Lautsprecherboxen DÜRFEN NUR zugelassene Befestigungskomponenten zum Einsatz kommen. Benutzen Sie dazu in jedem Fall beide an den Gehäuseseiten befindlichen Fly-Track.

WARNUNG: Hängen Sie Lautsprecherboxen nie an ihren Griffen auf. Griffe sind für den Transport vorgesehen, nicht für rigging.

WARNUNG

FEHLERMELDUNGEN DER SCHUTZEINRICHTUNGEN !

Der Mikroprozessor ist in der Lage, drei verschiedene Arten von Störungen durch unterschiedliches Blinken der roten LED „LIMITER“ auf dem Bedienfeld des Verstärkers vor dem Aufleuchten der grünen LED „READY“ anzuzeigen. Bei den drei Störungsarten handelt es sich um: WARNUNG: ein leichter Fehler oder eine selbst wiederherstellbare Fehlfunktion liegt vor, und die Wiedergabe der Lautsprecherbox ist nicht eingeschränkt. SIGNALBEGRENZUNG (Limiting): die Schutzschaltung hat einen Fehler festgestellt und das Audiosignal der Lautsprecherbox begrenzt (der Schallpegel ist um 3 dB reduziert). Dies beeinträchtigt die Funktion der Lautsprecherbox nicht, da sie weiterarbeitet. Es ist dennoch notwendig, eine Service-Werkstatt zu kontaktieren, um dieses Problem zu beheben. SCHWERER FEHLER: eine ernste Fehlfunktion ist aufgetreten. Die Lautsprecherbox ist stummgeschaltet. Zahl der Blinksignale:

1 oder 2 > Warnung 3 oder 4 > Signalbegrenzung 5 bis 8 > Schwerer Fehler Im Fall eines schweren Fehlers bleibt die grüne „Status“ - LED ausgeschaltet.

Führen Sie im Fall einer dieser Fehlermeldungen folgende Tests durch:

• Überprüfen Sie, ob die Lautsprecherbox richtig ans Spannungsnetz angeschlossen ist.
• Stellen Sie sicher, dass die richtige Netzspannung eingestellt ist.
• Vergewissern Sie sich, dass die Verstärkereinheit nicht überhitzt ist.
• Trennen Sie die Lautsprecherbox vom Spannungsnetz, warten Sie einige Minuten, und schließen Sie diese dann wieder an. Wenn nach diesen Überprüfungen die rote „LIMITER“-LED noch leuchtet, treten Sie bitte mit einer autorisierten Service-Werkstatt in Kontakt.

230 Volt, 50 Hz: SICHERUNG T 1.6 A 250 V

115 Volt, 60 Hz: SICHERUNG T 3.15 A 250 V

NETZSPANNUNGSEINSTELLUNG (AUTORISIERTEN SERVICE-WERKSTÄTTEN VORBEHALTEN)

SPECIFICATIONS

	4PRO 1031-A	4PRO 2031-A	4PRO 3031-A	4PRO 5031-A
ACOUSTICAL
Frequency response	50 - 20 kHz	45 - 20 kHz	45 - 20 kHz	45 - 20 kHz
Max SPL	127 dB	129 dB	130 dB	132 dB
Horizontal Coverage	90°	90°	90°	90°
Vertical Coverage	60°	60°	60°	60°
Crossover point	1.800	1.700	1.650	1.650
TRANSDUCERS
Low frequency	10", 2.0" v.c.	12", 2.5" v.c.	15", 2.5" v.c.	2 x 15", 2.5" v.c.
High frequency	1", 1.4" v.c.	1", 1.7" v.c.	1", 1.7" v.c.	1", 1.7" v.c.
AMPLIFIER
Total power	400 Watt	600 Watt	600 Watt	600 Watt
Low section	300 Watt	400 Watt	400 Watt	400 Watt
High section	100 Watt	200 Watt	200 Watt	200 Watt
CONNECTIONS
Signal input/output	Jack-XLR male / XLR female
Power input	VDE AC socket
DSP and Protection Circuits	2 way equalisation, crossover filtering, Fast limiter, RMS limiter
PHISICAL SPECIFICATIONS
Dimensions (w, h, d)	320, 539, 320 mm	380, 627, 380 mm	430, 708, 430 mm	430, 1094, 430 mm
Weight	16.7 Kg	22.2 Kg	27.5 Kg	39.7 Kg
Colour	Black	Black	Black	Black
