BEDIENUNGSANLEITUNG CD230 POLAR

Merchandiser-Kühlschrank Bedienungsanleitung

PLAATSEN NAAST OF DICHTBIJ EEN

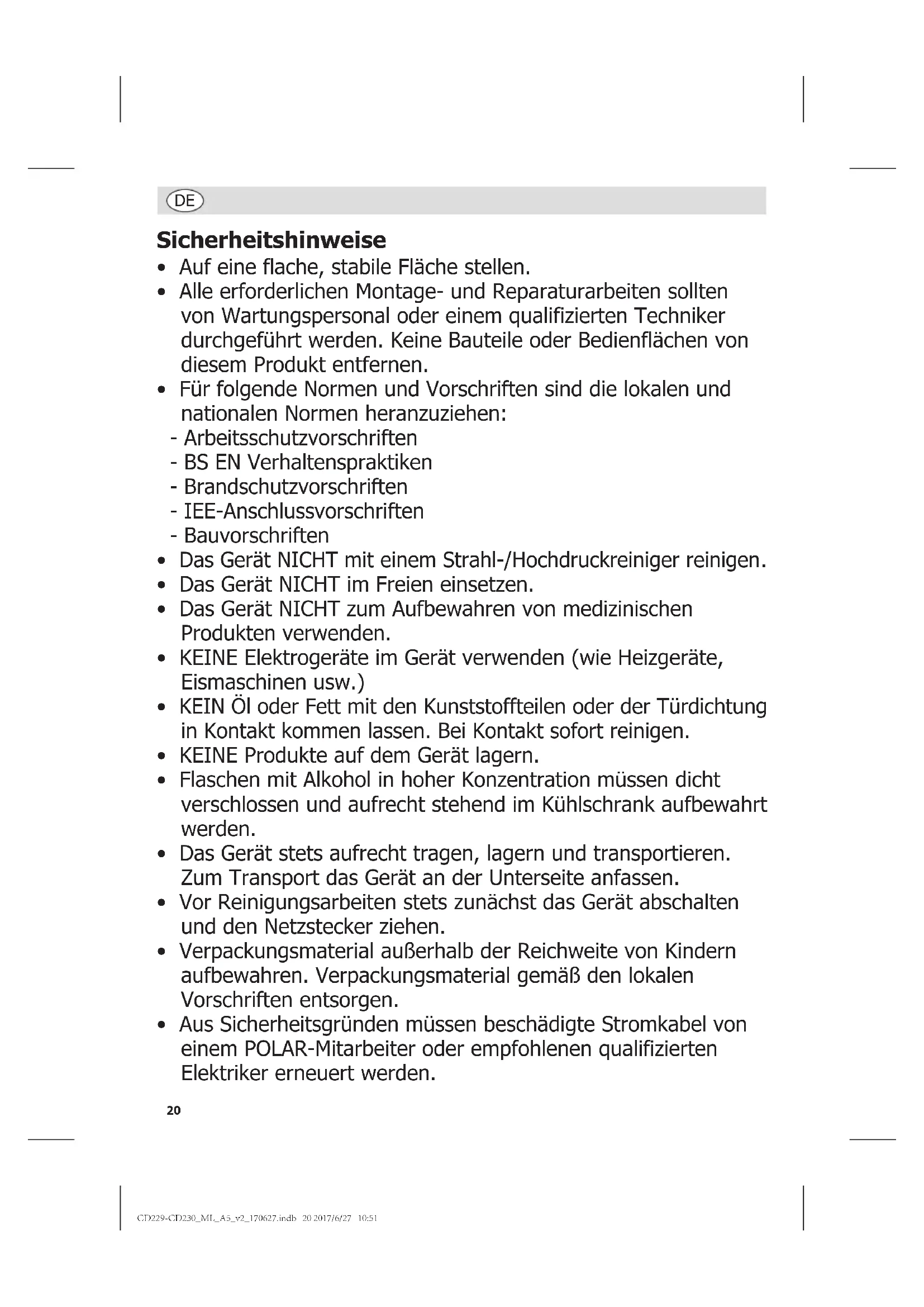

• Auf eine flache, stabile Fläche stellen.

• Alle erforderlichen Montage- und Reparaturarbeiten sollten von Wartungspersonal oder einem qualifizierten Techniker durchgeführt werden. Keine Bauteile oder Bedienflächen von diesem Produkt entfernen.

• Für folgende Normen und Vorschriften sind die lokalen und nationalen Normen heranzuziehen: - Arbeitsschutzvorschriften - BS EN Verhaltenspraktiken - Brandschutzvorschriften - IEE-Anschlussvorschriften - Bauvorschriften

• Das Gerät NICHT mit einem Strahl-/Hochdruckreiniger reinigen

• Das Gerät NICHT im Freien einsetzen.

• Das Gerät NICHT zum Aufbewahren von medizinischen Produkten verwenden.

• KEINE Elektrogeräte im Gerät verwenden (wie Heizgeräte, Eismaschinen usw.)

• KEIN Öl oder Fett mit den Kunststoffteilen oder der Türdichtung in Kontakt kommen lassen. Bei Kontakt sofort reinigen.

• KEINE Produkte auf dem Gerät lagern.

• Flaschen mit Alkohol in hoher Konzentration müssen dicht verschlossen und aufrecht stehend im Kühlschrank aufbewahrt werden.

• Das Gerät stets aufrecht tragen, lagern und transportieren. Zum Transport das Gerät an der Unterseite anfassen.

• Vor Reinigungsarbeiten stets zunächst das Gerät abschalten und den Netzstecker ziehen.

• Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren. Verpackungsmaterial gemäß den lokalen Vorschriften entsorgen.

• Aus Sicherheitsgründen müssen beschädigte Stromkabel von einem POLAR-Mitarbeiter oder empfohlenen qualifizierten Elektriker erneuert werden. CD229-CD230_ML_A5_v2_170627.indb 20 2017/6/27 10:5121

• Dieses Gerät solte nur dann von Personen (einschlißlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder Kenntnissen verwendet werden, wenn sie von einer für ihre Sicherheit verantwortlichen Person im Gebrauch des Geräts geschult wurden bzw. ständig beautsichtigt werden.

• Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Polar empfiehlt, dass dieses Gerät jährlich einem PAT-Test unterzogen wird, um sicherzustellen, dass das Produkt sicher bleibt. Vorsicht Gefahr von Feuer

• Explosive Stoffe wie Sprühdosen mit brennbaren Treibmittel in diesem Gerät nicht speichern. Warnung: Halten Sie alle Lüftungsöffnungen frei. Das Gerät sollte nicht ohne geeignet Ventilation eingebaut werden.

• Warnung: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel, um den Abtauvorgang zu beschleunigen, andere als die vom Hersteller empfohlen, die mit dem.

• Warnung: Halten Sie den Kältemittelkreislauf nicht beschädigen.

• Warnung: Verwenden Sie keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, sofern sie nicht der Typ, der vom Hersteller empfohlen wird. Produktbeschreibung CD229 POLAR Merchandiser-Kühlschrank, 120 Liter CD230 POLAR Merchandiser-Kühlschrank, 160 Liter Lieferumfang

• Bedienungsanleitung POLAR ist stolz auf die hochwertige Qualität seiner Produkte und seinen erstklassigen Service. Wir stellen sicher, dass alle gelieferten Produkte zum Zeitpunkt der Verpackung voll funktionsfähig sind und sich in einwandfreiem Zustand befinden. Sollten Sie Transportschäden feststellen, wenden Sie sich bitte unverzüglich an Ihren POLAR-Händler. CD229-CD230_ML_A5_v2_170627.indb 21 2017/6/27 10:5122

Montage Hinweis: Wenn das Gerät nicht aufrecht transportiert oder gelagert wurde, muss es vor Inbetriebnahme rund 12 Stunden aufrecht aufgestellt werden. Im Zweifelsfall lassen Sie es aufrecht stehen.

1. Gerät aus der Verpackung nehmen. Darauf

achten, dass die gesamte Plastikfolie und alle Beschichtungen von sämtlichen Flächen entfernt wurden.

2. Zur Belüftung einen Abstand von 20 cm

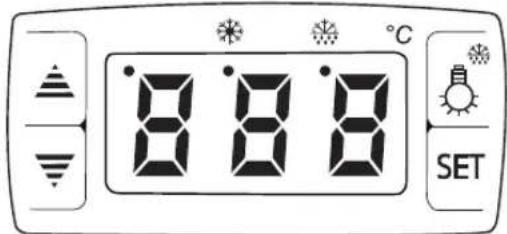

zwischen Gerät und Wänden oder anderen Objekten einhalten. NIEMALS NEBEN ODER IN DER NÄHE EINER WÄRMEQUELLE PLATZIEREN. Hinweis: Vor dem ersten Einsatz des Geräts die Ablagen und das Geräteinnere mit einer Seifenlauge reinigen. Betrieb Bedienfeld Das Bedienfeld befindet sich unter den Türen auf der Rückseite des Geräts. Einschalten

3. Die Türen des Geräts schließen.

4. 2. Das Gerät an den Netzstrom anschließen.

5. Die -Taste drücken, um das Licht nach Bedarf

ein- oder auszuschalten. Betriebstemperatur einstellen

1. Die SET-Taste drücken. Die Anzeige blinkt auf.

2. Drücken Sie die Taste oder , um die

benötigte Temperatur aufzurufen.

3. Zum Speichern der Temperatur drücken Sie die

Taste SET. Tabelle der Steuerparameter Die Betriebsparameter dieses Geräts sind auf eine optimale Leistungsfähigkeit und maximale Lebensdauer eingestellt. Anzeige Parameter Eingestellter Wert Bereich E1 Untere eingestellte Temperatur 0°C -20°C bis 2°C E2 Obere eingestellte Temperatur 12°C 2°C bis 45°C E3 Temperaturpuffer 4°C 1°C bis 10°C E4 Verzögerung - Temperaturpuffer 3 Minuten 0 bis 10 Minuten E5 Fester Parameter 0 NICHT ÄNDERN E6 Fester Parameter 00 NICHT ÄNDERN F1 Abtauzeit 25 Minuten 1 bis 60 Minuten F2 Abtauintervalle 6 Stunden 1 bis 24 Stunden F3 Abtautemperatur 20°C 0°C bis 22°C F4 Grad Celsius / Fahrenheit 0°C °C/°F CD229-CD230_ML_A5_v2_170627.indb 22 2017/6/27 10:5123

Ändern der Parameter:

1. Die Taste SET 6 Sekunden lang gedrückt halten. Der Parameter „E1“ wird eingeblendet.

2. Die Taste oder drücken, bis der benötigte Wert angezeigt wird.

3. Die Taste SET drücken, um den neuen Wert zu speichern und zum nächsten Parameter zu wechseln.

HINWEIS: Wenn 10 Sekunden lang keine Taste gedrückt wird, schaltet sich der Controller ab. Manuelles Abtauen: Um den automatischen Abtauvorgang zu starten, die Taste 6 Sekunden lang gedrückt halten. Die Abtaulampe leuchtet auf. Reinigung, Pflege und Wartung

1. Vor Reinigungsarbeiten zunächst das Gerät abschalten und den Netzstecker ziehen.

2. Zur problemlosen Lagerung lassen sich die Türen ausbauen.

3. Das Gerät möglichst häufig innen reinigen.

4. Keine Scheuermittel verwenden, da diese schädliche Rückstände hinterlassen können.

5. Die Türdichtung mit warmem Seifenwasser reinigen.

6. Nach dem Reinigen stets mit einem Tuch trocknen.

Lampe innen auswechseln Bitte wenden Sie sich an Ihren POLAR-Händler oder einen qualifizierten Elektriker. Die Lampenbaugruppe ist als separates Ersatzteil erhältlich. Reinigen des Kondensators Regelmäßiges Reinigen des Kondensators kann die Lebensdauer des Geräts verlängern. POLAR empfiehlt, diese Reinigung von einem qualifizierten Techniker vornehmen zu lassen. Störungssuche Bei einem Defekt Ihres POLAR-Geräts konsultieren Sie bitte zunächst folgende Tabelle, bevor Sie die Helpline anrufen. Störung Vermutliche Ursache Lösung Das Gerät funktioniert nicht Das Gerät ist nicht eingeschaltet Prüfen, ob der Netzstecker in die Steckdose gesteckt wurde und das Gerät eingeschaltet ist Stecker und Kabel sind beschädigt POLAR-Mitarbeiter oder qualifizierten Techniker anrufen Sicherung im Stecker ist durchgebrannt Neue Sicherung in den Stecker einsetzen Stromzufuhr Netzstrom prüfen Interner Vernetzungsfehler POLAR-Mitarbeiter oder qualifizierten Techniker anrufen CD229-CD230_ML_A5_v2_170627.indb 23 2017/6/27 10:5124

Störung Vermutliche Ursache Lösung Das Gerät lässt sich einschalten, aber die Temperatur ist zu hoch/niedrig Zu viel Eis auf dem Kondensator Das Gerät abtauen Kondensator verstaubt POLAR oder qualifizierten Techniker anrufen Türen sind nicht richtig geschlossen Prüfen, ob die Türen geschlossen und die Dichtungen intakt sind Gerät befindet sich in der Nähe einer Wärmequelle, in direkter Sonneneinstrahlung oder der Luftstrom zum Kondensator ist unterbrochen Das Gerät an einem geeigneteren Ort aufstellen Umgebungstemperatur ist zu hoch Belüftung intensivieren oder Gerät an einem kühleren Ort aufstellen Ungeeignete Nahrungsmittel werden im Gerät gelagert Zu heiße Nahrungsmittel oder Produkte, die den Lüfter blockieren, herausnehmen Gerät ist überlastet Weniger Nahrungsmittel im Gerät lagern Standard-Werksparameter angepasst POLAR oder qualifizierten Techniker anrufen Aus dem Gerät läuft Wasser aus Das Gerät steht nicht gerade Die Schraubfüße so regulieren, dass das Gerät eben steht (sofern zutreffend) Das Gerät ist ungewöhnlich laut Mutter/Schraube locker Alle Muttern und Schrauben überprüfen und anziehen Das Gerät steht nicht eben oder stabil Position überprüfen und bei Bedarf ändern Die Display-Lampe leuchtet nicht Die Lampe muss ausgewechselt werden POLAR oder qualifizierten Techniker anrufen Licht nicht eingeschaltet Darauf achten, dass der Lichtschalter korrekt gedrückt wird Tür schließt nicht Schmutz/Behinderung in den Führungsschienen Führungsschienen reinigen Technische Spezifikationen Modell Spannung Leistung (W) Strom- stärke (A) Temperatur- bereich Füllmenge Kühlmittel Abmessungen h x b x t mm Gewicht (kg) CD229 230V 50Hz 160 1,2 0°C bis 12°C 120 R600a (50g) 686 x 696 x 568 64 CD230 230V 50Hz 160 1,2 0°C bis 12°C 160 R600a (65g) 686 x 874 x 568 71 CD229-CD230_ML_A5_v2_170627.indb 24 2017/6/27 10:5125

Elektroanschlüsse Der Stecker muss in eine geeignete Steckdose gesteckt werden. Das Gerät ist wie folgt verdrahtet:

• Stromführender Leiter (braun) an Klemme L

• Neutralleiter (blau) an Klemme N

• Erdleiter (grün/gelb) an Klemme E Dieses Gerät muss geerdet sein. Bei Fragen wenden Sie sich bitte an einen qualifizierten Elektriker. Elektroisolierpunkte dürfen nicht blockiert werden. Bei einem Notstopp müssen diese Punkte jederzeit sofort zugänglich sein. Entsorgung Gemäß EU-Vorschriften müssen Kühlprodukte von Fachunternehmen entsorgt werden, die alle Gase, Metall- und Kunststoffbauteile entfernen oder recyceln. Ihre Kommunalverwaltung kann Sie über die Entsorgung Ihres Geräts informieren. Kommunalbehörden sind nicht verpflichtet, gewerbliche Kühlgeräte zu entsorgen. Sie können Sie jedoch über lokale Annahmestellen informieren, die diese Geräte entsorgen. Oder rufen Sie die POLAR-Helpline an. Wir verfügen über eine Liste nationaler Entsorger in den EU- Staaten. Konformität Das WEEE-Logo an diesem Produkt oder in der Dokumentation weist darauf hin, dass das Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Um potenziellen Gesundheits- bzw. Umweltschäden vorzubeugen, muss das Produkt durch einen zugelassenen und umweltverträglichen Recyclingprozess entsorgt werden. Ausführliche Informationen zur korrekten Entsorgung dieses Produkts erhalten Sie von Ihrem Produktlieferanten oder der für die Müllentsorgung in Ihrer Region zuständige Behörde. Alle POLAR-Produkte werden strengen Tests unterzogen, um die Einhaltung von Normen und Spezifikationen internationaler und nationaler Behörden und unabhängiger Organisationen zu gewährleisten. POLAR-Produkte dürfen durch folgendes Symbol gekennzeichnet werden: Alle Rechte vorbehalten. Diese Anleitung darf ohne vorherige schriftliche Genehmigung von POLAR weder ganz noch teilweise in irgendeiner Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer Verfahren, durch Fotokopieren, Aufnahme oder andere Verfahren - vervielfältigt oder übertragen werden. Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind. POLAR behält sich jedoch das Recht vor, Spezifikationen ohne Vorankündigung zu ändern. CD229-CD230_ML_A5_v2_170627.indb 25 2017/6/27 10:5126
