MANUALE UTENTE CD230 POLAR

Espositore refrigerato Manuale di istruzioni

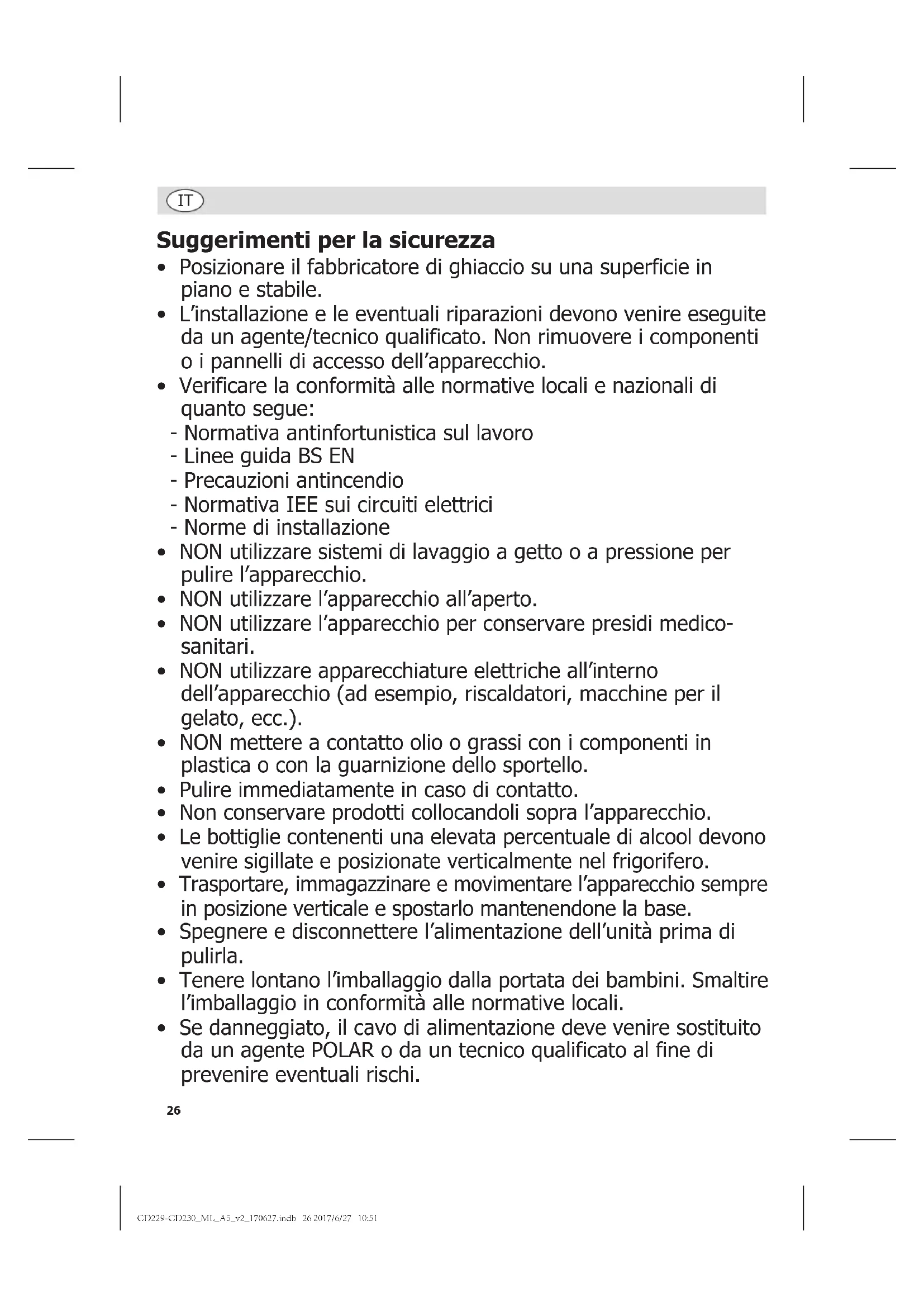

Suggerimenti per la sicurezza

• Posizionare il fabbricatore di ghiaccio su una superficie in piano e stabile.

• L’installazione e le eventuali riparazioni devono venire eseguite da un agente/tecnico qualificato. Non rimuovere i componenti o i pannelli di accesso dell’apparecchio.

• Verificare la conformità alle normative locali e nazionali di quanto segue: - Normativa antinfortunistica sul lavoro - Linee guida BS EN - Precauzioni antincendio - Normativa IEE sui circuiti elettrici - Norme di installazione

• NON utilizzare sistemi di lavaggio a getto o a pressione per pulire l’apparecchio.

• NON utilizzare l’apparecchio all’aperto.

• NON utilizzare l’apparecchio per conservare presidi medico- sanitari.

• NON utilizzare apparecchiature elettriche all’interno dell’apparecchio (ad esempio, riscaldatori, macchine per il gelato, ecc.).

• NON mettere a contatto olio o grassi con i componenti in plastica o con la guarnizione dello sportello.

• Pulire immediatamente in caso di contatto.

• Non conservare prodotti collocandoli sopra l’apparecchio.

• Le bottiglie contenenti una elevata percentuale di alcool devono venire sigillate e posizionate verticalmente nel frigorifero.

• Trasportare, immagazzinare e movimentare l’apparecchio sempre in posizione verticale e spostarlo mantenendone la base.

• Spegnere e disconnettere l’alimentazione dell’unità prima di pulirla.

• Tenere lontano l’imballaggio dalla portata dei bambini. Smaltire l’imballaggio in conformità alle normative locali.

• Se danneggiato, il cavo di alimentazione deve venire sostituito da un agente POLAR o da un tecnico qualificato al fine di prevenire eventuali rischi. CD229-CD230_ML_A5_v2_170627.indb 26 2017/6/27 10:5127

• L’apparecchio non è destinato a essere utilizzato da persone (inclusi i bambini) con ridotte capacita fisiche, sensoriali o mentali, o prive della necessaria esperienza e conoscenza dell’apparecchio, che non abbiano ricevuto supervisione o istruzioni relative all’utilizzo dell’apparecchio dalle persone responsabili dello loro sicurezza.

• Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Polar consiglia che il presente strumento faccia il PAT test ogni anno per garantire la sicurezza del prodotto. Attenzione Rischio di incendio

• Non conservare sostanze esplosive, come bombolette spray con propellente infiammabile in questo apparecchio. Attenzione: Tenere libere tutte le aperture di ventilazione. L’unità non deve essere installata senza una ventilazione adeguata.

• Attenzione: non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversa dal fabbricante raccomandato Quelli da.

• Attenzione: Non danneggiare il circuito refrigerante.

• Attenzione: Non usare apparecchi elettrici all’interno degli scomparti per la conservazione degli alimenti, a meno che siano del tipo consigliato dal produttore. Descrizione del prodotto Espositore refrigerato CD229 POLAR 120 litri Espositore refrigerato CD230 POLAR 160 litri Contenuto della confezione

• Espositore refrigerato da banco POLAR

• Manuale di istruzioni POLAR garantisce una qualità e un servizio impeccabili e assicura che al momento dell’imballaggio tutti i componenti forniti sono integralmente funzionanti e privi di difetti. Nel caso siano rilevati danni risultanti dal trasporto del prodotto, rivolgersi immediatamente al rivenditore POLAR locale. CD229-CD230_ML_A5_v2_170627.indb 27 2017/6/27 10:5128

Installazione Nota: se l’apparecchio è stato immagazzinato o spostato in posizione non verticale, lasciarlo in posizione verticale per circa 12 ore prima di metterlo in funzione. In caso di dubbio, osservare comunque questa precauzione.

1. Rimuovere l’apparecchio dall’imballaggio.

Assicurarsi che la pellicola protettiva e rivestimenti in plastica siano interamente rimossi da tutte le superfici.

2. Osservare una distanza di 20 cm tra l’unità e

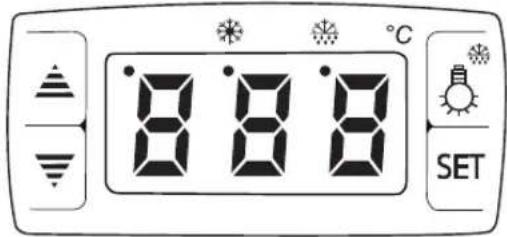

le pareti o altri oggetti al fine di assicurare la necessaria ventilazione. NON COLLOCARE IN PROSSIMITÀ DI FONTI DI CALORE. Nota: prima di utilizzare l’apparecchio per la prima volta, pulire i ripiani e l’interno dell’apparecchio con acqua saponata. Funzionamento Pannello di controllo Il pannello di controllo è posizionato sotto le ante, sulla parte posteriore dell’apparecchio. Accensione

3. Premere il pulsante per accendere o

spegnere le luci. Impostazione della temperatura di funzionamento

1. Premere il pulsante SET. Il display lampeggia.

2. Premere il pulsante o per visualizzare la

temperatura richiesta.

3. Premere il pulsante SET per memorizzare la

temperatura. Tabella dei parametri del controller I parametri di funzionamento di questo apparecchio sono stati preimpostati per ottimizzare le prestazioni e la durata dell’apparecchio. Display Parametro Valore preimpostato Temperatura E1 Impostazione temperatura minima 0°C Da -20°C a 2°C E2 Impostazione temperatura massima 12°C Da 2°C a 45°C E3 Buffer temperatura 4°C Da 1°C a 10°C E4 Ritardo buffer temperatura 3 minuti Da 0 a 10 minuti E5 Parametro fisso 0 NON MODIFICARE E6 Parametro fisso 00 NON MODIFICARE F1 Periodo di sbrinamento 25 minuti Da 1 a 60 minuti F2 Intervallo di sbrinamento 6 ore Da 1 a 24 ore F3 Temperatura di sbrinamento 20°C Da 0°C a 22°C F4 Centigradi/Fahrenheit 0°C °C/°F CD229-CD230_ML_A5_v2_170627.indb 28 2017/6/27 10:5129

Per regolare i parametri:

1. Premere senza rilasciare il pulsante SET per sei secondi. Il parametro “E1” viene visualizzato.

2. Premere il pulsante o fino a quando il valore richiesto non viene visualizzato

3. Premere il pulsante SET per memorizzare il nuovo valore e passare al parametro successivo.

NOTA: se nessun pulsante viene premuto per dieci secondi il controller scade. Sbrinamento manuale Premere senza rilasciare il pulsante per 6 secondi per avviare lo sbrinamento automatico. La spia di sbrinamento si accende. Pulizia e manutenzione

1. Prima di eseguire la pulizia, spegnere e scollegare l’alimentazione.

2. Le ante possono essere rimosse per facilitare la pulizia.

3. Pulire l’interno dell’apparecchio quanto più spesso possibile.

4. Non utilizzare detergenti abrasivi in quanto possono lasciare residui nocivi.

5. Pulire la tenuta della porta con acqua tiepida calda.

6. Asciugare sempre dopo la pulizia.

Sostituzione della lampadina interna Il gruppo lampadina interna è disponibile come parte di ricambio, rivolgersi al rivenditore POLAR o a un elettricista qualificato. Pulizia del condensatore La pulizia periodica del condensatore consente di prolungare il ciclo di vita dell’apparecchio. La pulizia del condensatore deve venire eseguita da un tecnico qualificato o da un agente POLAR. Risoluzione dei problemi Se dovessero verificarsi guasti dell’apparecchio POLAR, controllare la tabella seguente prima di contattare la helpline telefonica o il rivenditore POLAR. Guasto Probabile causa Azione L’apparecchio non funziona L’apparecchio non è acceso Controllare che l’apparecchio sia correttamente collegato e acceso La presa e il cavo sono danneggiati Rivolgersi a un tecnico qualificato o a un agente POLAR Il fusibile della presa è guasto Sostituire il fusibile della presa Alimentazione Controllare l’alimentazione Guasto dei circuiti interni Rivolgersi a un tecnico qualificato o a un agente POLAR CD229-CD230_ML_A5_v2_170627.indb 29 2017/6/27 10:5130

Guasto Probabile causa Azione L’apparecchi si accende ma la temperatura è troppo alta o troppo bassa Quantità eccessiva di ghiaccio nel condensatore Sbrinare l’apparecchio Il condensatore è ostruito dalla polvere Rivolgersi a un tecnico qualificato o a un agente POLAR Le ante non sono chiuse in maniera appropriata Controllare che le ante siano chiuse e che le guarnizioni di tenuta non siano danneggiate L’apparecchio è posizionato in prossimità di una sorgente di calore, sotto la luce diretta del sole oppure il flusso di aria al condensatore è interrotto Spostare l’apparecchio in una posizione più appropria La temperatura ambientale è troppo alta Aumentare la ventilazione oppure spostare l’apparecchio in una posizione più fresca Sono stati conservati nell’apparecchio cibi non appropriati Rimuovere i cibi eccessivamente caldi o le ostruzioni della ventola L’apparecchio è sovraccarico Ridurre la quantità dei cibi presenti nell’apparecchio Valori predefiniti di fabbrica impostati Rivolgersi a un tecnico qualificato o a un agente POLAR L’apparecchio perde acqua L’apparecchio non è in posizione piana Regolare i piedi al fine di mantenere in piano l’apparecchio (se pertinente) L’apparecchio presenta una rumorosità eccessiva Dadi o viti allentati Controllare e serrare tutti i dadi e le viti L’apparecchio non è stato installato in una posizione in piano o stabile Controllare la posizione di installazione e cambiarla se necessario La lampadina della vetrina non si accende Sostituire la lampadina Rivolgersi a un tecnico qualificato o a un agente POLAR La luce non si accende Assicurarsi che il pulsante della luce sia stato premuto in maniera appropriata L’anta non si chiude Sporco/ostruzione nelle guide Pulire le guide Specifiche tecniche Modello Tensione Alimentazio (W) Corrente (A) Intervallo di temperatura Capacità (litri) Refrigerante Dimensioni H x L x P (mm) Peso (kg) CD229 230V 50Hz 160 1.2 Da 0°C a 12°C 120 R600a (50g) 686 x 696 x

Cablaggi elettrici La spina deve venire collegata a una presa di rete appropriata. L’apparecchio ha i seguenti cablaggi:

• Filo sotto tensione (colore marrone) a terminale L

• Filo del neutro (colore blu) a terminale N

• Filo di terra (colore verde/giallo) a terminale E Questa apparecchiatura deve essere collegata a terra. In caso di dubbi, consultare un elettricista qualificato. I punti di isolamento elettrico devono essere liberi da ostruzioni. In caso di emergenza, i punti devono essere facilmente raggiungibili qualora sia necessario scollegarli. Smaltimento Le normative UE prevedono che lo smaltimento dei prodotti di refrigerazione sia eseguito da aziende specializzate nella rimozione o nel riciclaggio di tutti i gas e dei componenti in metallo e plastica. Rivolgersi all’ente locale incaricato per informazioni sullo smaltimento di questo apparecchio. Gli enti locali non hanno l’obbligo di procedere allo smaltimento di apparecchi di refrigerazione commerciali ma sono in grado di fornire suggerimenti sulla modalità di smaltimento di tali apparecchi. In alternativa, chiamare la helpline telefonica di POLAR per ricevere informazioni dettagliate sulle aziende di smaltimento nella UE. Conformità Il logo WEEE riportato su questo prodotto o sulla relativa documentazione indica che il prodotto non può essere smaltito come normale rifiuto domestico. Per evitare possibili danni alla salute e/o all'ambiente, il prodotto deve venire smaltito utilizzando una procedura di riciclaggio approvata e sicura per l'ambiente. Per ulteriori informazioni su come smaltire in maniera corretta questo prodotto, contattare il fornitore del prodotto o l'ente locale responsabile per lo smaltimento dei rifiuti. I componenti POLAR sono stati sottoposti a un rigoroso collaudo ai fini della conformità agli standard e alle specifiche normative previste dalle autorità internazionali, indipendenti e federali. I prodotti POLAR sono autorizzati a esporre il seguente simbolo: Tutti i diritti riservati. È vietata la riproduzione o la trasmissione in alcuna forma, elettronica, meccanica, mediante fotocopiatura o altro sistema di riproduzione, di qualsiasi parte delle presenti istruzioni senza la previa autorizzazione scritta di POLAR. Le informazioni contenute sono corrette e accurate al momento della stampa, tuttavia POLAR si riserva il diritto di modificare le specifiche senza preavviso. CD229-CD230_ML_A5_v2_170627.indb 31 2017/6/27 10:5132
