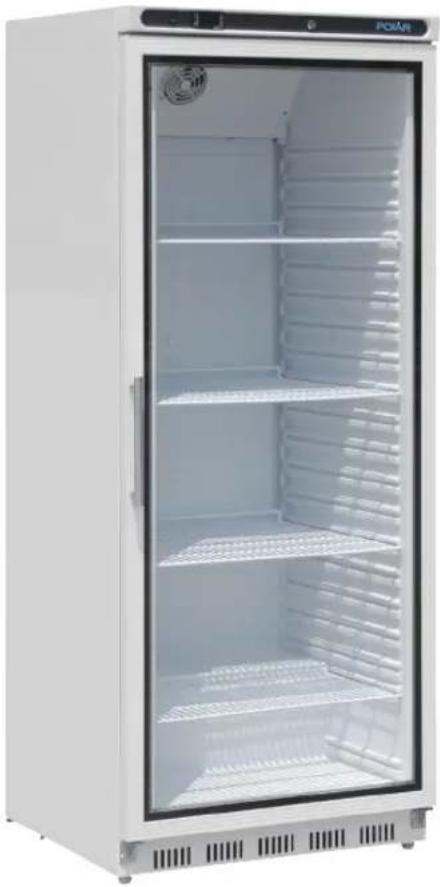

CD087 - Kühlschrank POLAR - Kostenlose Bedienungsanleitung

Produkttyp	Positive Kühlvitrine
Marke	POLAR
Modell	CD087
Fassungsvermögen	400 Liter
Temperaturbereich	2°C bis 8°C
Abmessungen (H x B x T)	1850 x 600 x 600 mm
Nettogewicht	72 kg
Stromversorgung	230 V, 50 Hz
Nennleistung	185 W
Nennstrom	1,5 A
Kältemittel	R600a (90 g)
Anzahl der Einlegeböden	4
Türverriegelung	Ja (2 Schlüssel beigelegt)
Abtauen	Manuell (eigener Knopf)
Innenbeleuchtung	Ja (austauschbare Glühlampe)
Türanschlag wechselbar	Ja
Verstellbare Füße	Ja
Verwendungszweck	Nur Innenbereich
Reinigung des Kondensators	Regelmäßig empfohlen
Wartung	Mit Seifenwasser reinigen, keinen Hochdruckreiniger verwenden

Häufig gestellte Fragen - CD087 POLAR

Wie installiere ich den Kühlschrank Polar CD087?

Stellen Sie das Gerät auf eine stabile, ebene Fläche. Lassen Sie mindestens 20 cm Abstand ringsum für die Luftzirkulation. Vermeiden Sie Wärmequellen. Falls das Gerät waagerecht transportiert wurde, lassen Sie es 12 Stunden aufrecht stehen, bevor Sie es anschließen.

Wie stelle ich die Temperatur meines CD087 ein?

Halten Sie die SET-Taste 3 Sekunden lang gedrückt. Die Anzeige blinkt. Verwenden Sie die + oder - Tasten, um die gewünschte Temperatur auszuwählen, und drücken Sie dann SET zur Bestätigung.

Wie tauen Sie das Gerät manuell ab?

Drücken Sie die Abtautaste (Symbol 'aux') 2 Sekunden lang. Die Abtaulampe leuchtet auf. Der Vorgang endet automatisch. Verwenden Sie keine mechanischen Werkzeuge, um das Abtauen zu beschleunigen.

Wie wechsle ich den Türanschlag?

Bauen Sie das untere rechte Scharnier ab. Nehmen Sie die Tür vom oberen rechten Scharnier ab. Setzen Sie das obere Scharnier auf die linke Seite um. Drehen Sie die Tür um und hängen Sie sie am linken Scharnier ein. Montieren Sie das untere Scharnier links. Der Griff befindet sich dann rechts.

Was tun, wenn das Gerät nicht genug kühlt?

Überprüfen Sie, ob die Türen richtig schließen und die Dichtungen in gutem Zustand sind. Reinigen Sie den Kondensator, wenn er verschmutzt ist. Stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht. Tauen Sie ab, wenn sich zu viel Eis gebildet hat. Reduzieren Sie die Beladung, wenn das Gerät überladen ist.

Wie reinige ich den Kühlschrank CD087?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker vor der Reinigung. Reinigen Sie das Innere mit warmem Seifenwasser. Verwenden Sie keine Scheuermittel. Reinigen Sie die Türdichtung mit Seifenwasser. Trocknen Sie alles gut ab. Lassen Sie kein Wasser in den Ablauf laufen.

Wie tausche ich die Innenbeleuchtung aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Plastikabdeckung der Glühlampe. Drehen Sie die Glühlampe, um sie aus der Fassung zu lösen. Ersetzen Sie sie durch eine Glühlampe gleicher Leistung (siehe Anleitung). Setzen Sie die Abdeckung wieder auf.

Warum tritt Wasser unter dem Gerät aus?

Überprüfen Sie, ob das Gerät waagerecht steht, indem Sie die Füße justieren. Reinigen Sie den Abflusskreislauf am Boden des Geräts, falls er verstopft ist. Prüfen Sie, ob die Auffangschale beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Welche Lebensmittel kann ich in diesem Kühlschrank lagern?

Dieser Kühlschrank ist für verderbliche Lebensmittel ausgelegt. Lagern Sie keine Medikamente, explosionsgefährliche Stoffe oder unverschlossene Flaschen mit hochprozentigem Alkohol. Decken oder verpacken Sie Lebensmittel, um Geruchsübertragungen zu vermeiden.

Was tun bei Ausfall oder Fehlfunktion?

Konsultieren Sie zunächst die Fehlertabelle in der Anleitung. Überprüfen Sie die Stromversorgung, Sicherungen und ob die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen POLAR-Händler oder einen qualifizierten Techniker. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

BEDIENUNGSANLEITUNG CD087 POLAR

DE Kühlschrank/Gefrierschrank 26

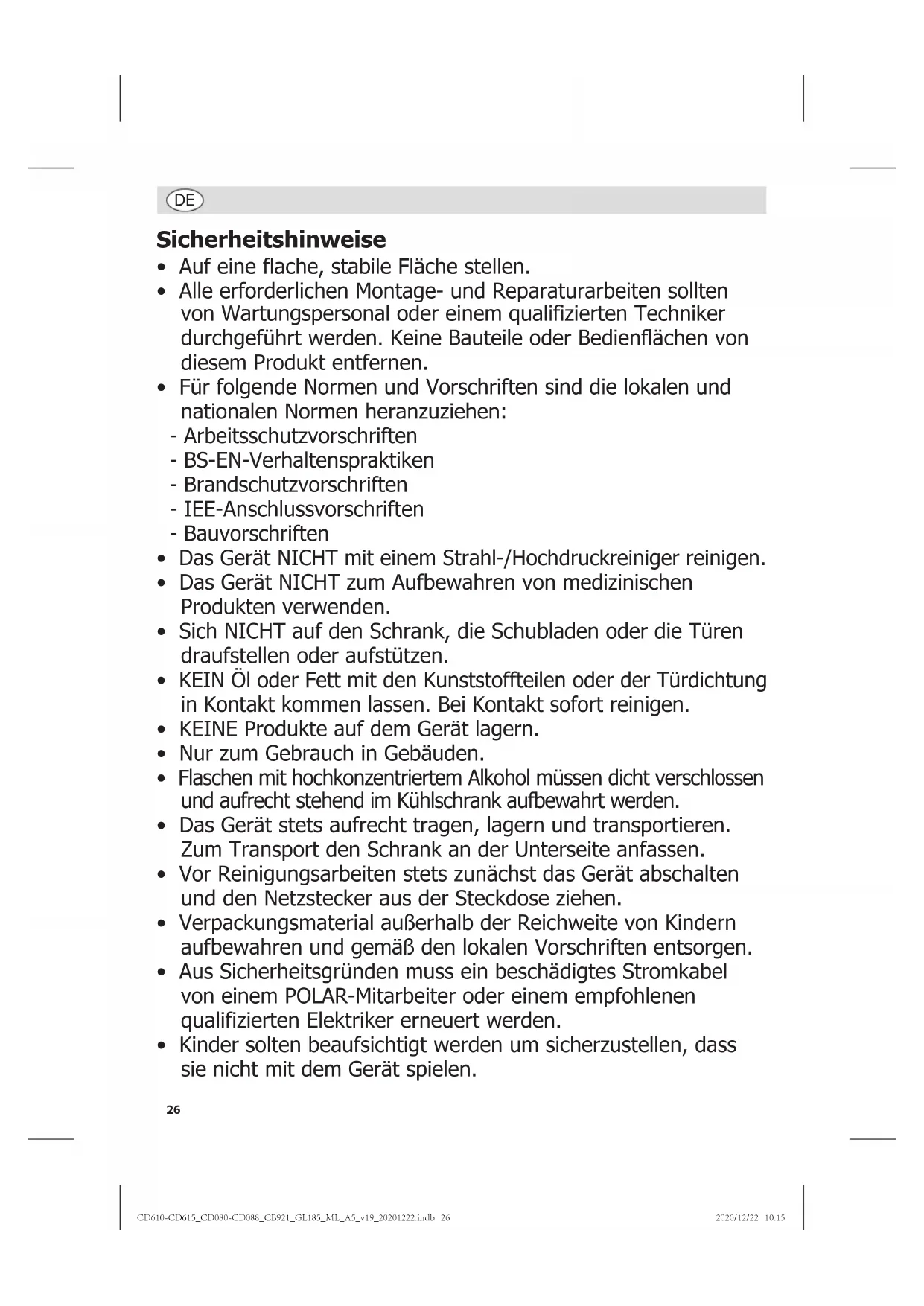

Bedienungsanleitung

• Auf eine flache, stabile Fläche stellen.
• Alle erforderlichen Montage- und Reparaturarbeiten sollten von Wartungspersonal oder einem qualifizierten Techniker durchgeführt werden. Keine Bauteile oder Bedienflächen von diesem Produkt entfernen.

• Für folgende Normen und Vorschriften sind die lokalen und nationalen Normen heranzuziehen:

• Arbeitsschutzvorschriften

• BS-EN-Verhaltenspraktiken
• Brandschutzvorschriften
• IEE-Anschlussvorschriften

• Bauvorschriften

• Das Gerät NICHT mit einem Strahl-/Hochdruckreiniger reinigen.

• Das Gerät NICHT zum Aufbewahren von medizinischen Produkten verwenden.
• Sich NICHT auf den Schrank, die Schubladen oder die Türen draufstellen oder aufstützen.
• KEIN Öl oder Fett mit den Kunststoffteilen oder der Türdichtung in Kontakt kommen lassen. Bei Kontakt sofort reinigen.
• KEINE Produkte auf dem Gerät lagern.
• Nur zum Gebrauch in Gebäuden.
• Flaschen mit hochkonzentriertem Alkohol müssen dicht verschlossen und aufrecht stehend im Kühlschrank aufbewahrt werden.
• Das Gerät stets aufrecht tragen, lagern und transportieren. Zum Transport den Schrank an der Unterseite anfassen.
• Vor Reinigungsarbeiten stets zunächst das Gerät abschalten und den Netzstecker aus der Steckdose ziehen.
• Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren und gemäß den lokalen Vorschriften entsorgen.
• Aus Sicherheitsgründen muss ein beschädigtes Stromkabel von einem POLAR-Mitarbeiter oder einem empfohlenen qualifizierten Elektriker erneuert werden.
• Kinder solten beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen.

DE

• Dieses Gerät solte nur dann von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder Kenntnissen verwendet werden, wenn sie von einer für ihre Sicherheit verantwortlichen Person im Gebrauch des Geräts geschult wurden bzw. ständig beautsichtigt werden.
• POLAR empfiehlt, dass dieses Gerät regelmäßig (wenigstens jährlich) von einem Fachmann überprüft wird. Die Überprüfung sollte beinhalten, ohne darauf beschränkt zu sein: Visuelle Überprüfung, Polaritätstest, Erdungskontinuität (Klasse-1-Geräte), Isolationskontinuität und Funktionalitätsprüfung.

Vorsicht Brandgefahr

- Keine explosiven Stoffe wie Sprühdosen mit brennbarem Treibmittel in diesem Gerät nicht aufbewahren.

Warnung: Halten Sie alle Lüftungsöffnungen frei. Das Gerät sollte nicht ohne geeignete Ventilation eingebaut werden.

• Warnung: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel, um den Abtauvorgang zu beschleunigen, außer denen, die vom Hersteller empfohlen wurden.
• Warnung: Beschädigen Sie den Kältemittelkreislauf nicht.
• Warnung: Verwenden Sie keine elektrischen Geräte innerhalb der Ablagefächer des Geräts, sofern sie nicht vom Hersteller empfohlen wurden.

Produktbeschreibung

CD610 - Kühlschrank (150 Liter) CD611 - Gefrierschrank (140 Liter)
CD612 - Kühlschrank (400 Liter) CD613 - Gefrierschrank (365 Liter)
CD614 - Kühlschrank (600 Liter) CD615 - Gefrierschrank (600 Liter)
CD086 - Glastürkühlschrank (150 Liter) CD087 - Display Kühlschrank (400 Liter)
CD080 - Edelstahl Kühlschrank (150 Liter)Edelstahl CD081 - Edelstahl Gefrierschrank (140 Liter)
CD082 - Edelstahl Kühlschrank (400 Liter) Edelstahl CD083 - Edelstahl Gefrierschrank (365 Liter)
CD084 - Edelstahl Kühlschrank (600 Liter) Edelstahl CD085 - Edelstahl Gefrierschrank (600 Liter)
CD088 - Display Kühlschrank (600 Liter) CB921 - Display Gefrierschrank (365 Liter)
GL185 - Kühlschrank in Pastisserieabmessung (522 Liter)

Einführung

Bitte nehmen Sie sich einige Minuten Zeit und lesen Sie dieses Handbuch sorgfältig durch. Nur bei korrekter Wartung und vorschriftsgemäßem Betrieb kann Ihr POLAR-Produkt optimale Leistung erzielen.

DE

Lieferumfang

Folgende Teile befinden sich in der Verpackung:

• POLAR Kühl - oder Gefriergerät
• Roste - Nur bei Kühlschränken

CD610/CD080/CD086x 3

CD612/CD082/CD087 x 4

CD614 /CD084/CD088x 4

• Tablettführungen - Nur im Kühlschrank in
  Pastisserieabmessung
  GL185 x 12
• Schlüssel x 2
• Abstandhalter x 2
  • Bedienungsanleitung

POLAR ist stolz auf die hochwertige Qualität seiner Produkte und seinen erstklassigen Service. Wir stellen sicher, dass alle gelieferten Produkte zum Zeitpunkt der Verpackung voll funktionsfähig sind und sich in einwandfreiem Zustand befinden.

Sollten Sie Transportschäden feststellen, wenden Sie sich bitte unverzüglich an Ihren POLAR-Händler.

Montage

Hinweis: Wenn das Gerät nicht aufrecht transportiert oder gelagert wurde, muss es vor Inbetriebnahme rund 12 Stunden aufrecht aufgestellt werden. Im Zweifelsfall lassen Sie es aufrecht stehen.

1. Das Gerät aus der Verpackung nehmen. Darauf achten, dass die gesamte Plastikfolie und alle Beschichtungen von sämtlichen Flächen entfernt wurden.
2. Zur Belüftung einen Abstand von 20 cm zwischen Gerät und Wänden oder anderen Objekten einhalten. NIEMALS NEBEN ODER IN DER NÄHE EINER WÄRMEQUELLE PLATZIEREN.

Hinweis: Vor dem ersten Einsatz des Geräts die Ablagen und das Geräteinnere mit einer Seifenlauge reinigen.

Das Gerät wird standardmäßig mit Füßen geliefert. Rollen können jedoch optional ab Seriennummer: 8124199-UK / 8128873-EU geliefert werden.

Die Öffnungsrichtung der Tür ändern (Ohne Modell CB921)

Je nach Standort des Gerätes kann es notwendig sein, die Richtung zu ändern, in der Tür öffnet, indem man die Seite des Türgriffs wechselt.

Die Öffnungsrichtung der Tür ändern:

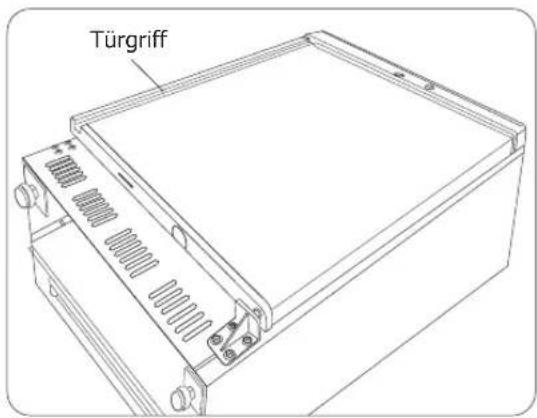

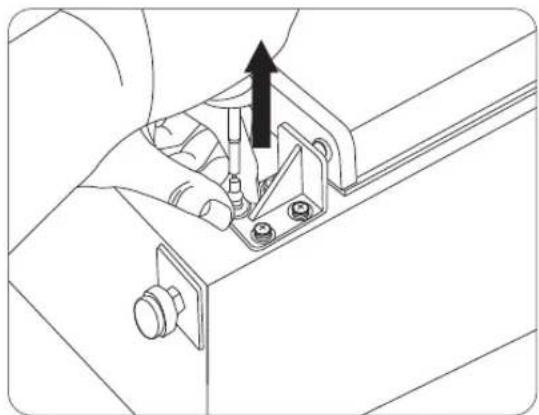

1. Der Türgriff ist auf der linken Seite. Demontieren Sie das rechte untere Scharnier.

Türgriff

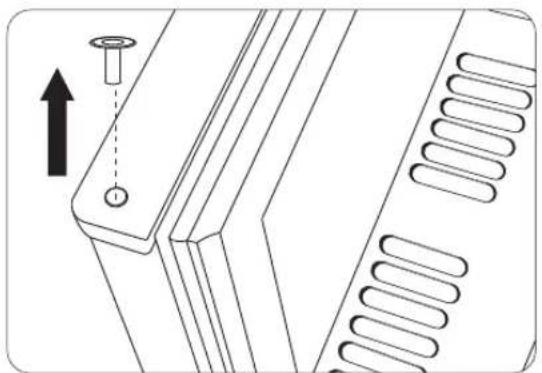

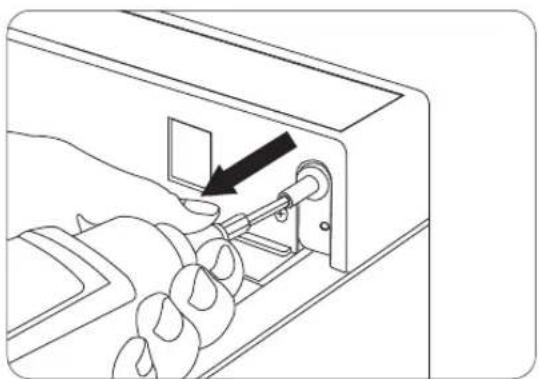

1. Die Tür vom rechten oberen Scharnier entfernen. Dann die Scharnierhülse von der Oberkante der Tür entfernen.

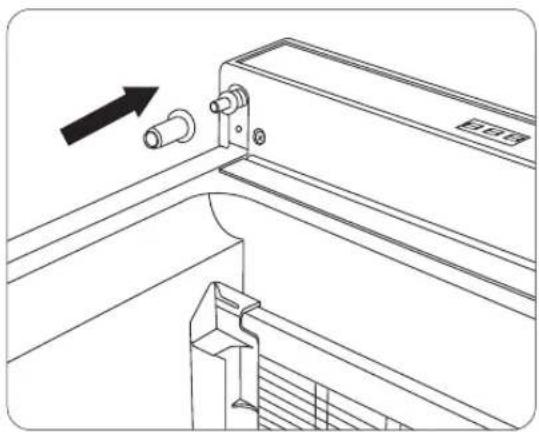

1. Entfernen Sie das rechte obere Scharnier und montieren Sie es auf der linken Seite. Anschließend die Scharnier Hülse auf das Scharnier installieren.

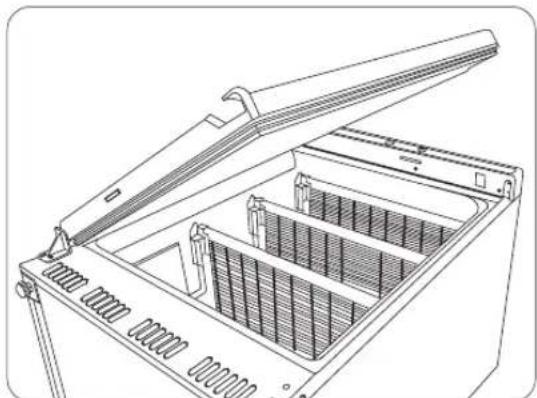

1. Die Tür umdrehen und auf das linke obere Scharnier hängen.

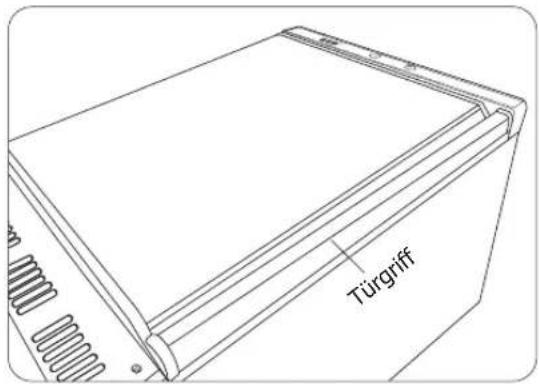

Türgriff

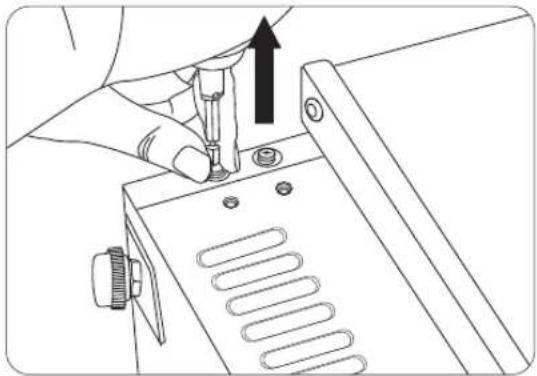

1. Entfernen Sie die vormontierten Schrauben auf der linken unteren Seite.

1. Montieren Sie das zuvor entfernte rechte untere Scharnier auf der linken Seite.

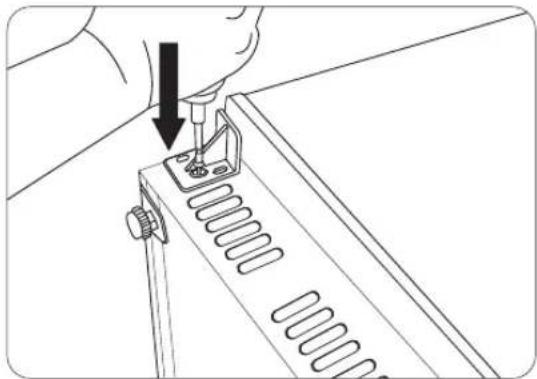

1. Mit den zuvor entfernten Schrauben das Scharnier befestigen.

1. Jetzt ist der Türgriff auf der rechten Seite montiert.

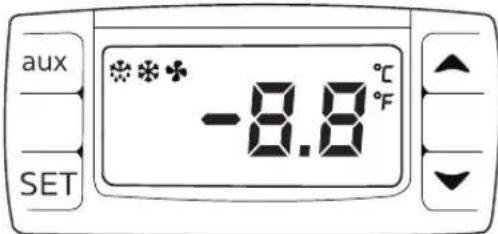

Das Bedienfeld befindet sich vorne am Gerät.

1. Schließen Sie die Tür des Gerätes.
2. Schließen Sie das Gerät an eine Netzstromversorgung.

Stellen Sie die Betriebstemperatur ein

1. Halten Sie die SET-Taste für 3 Sekunden gedrückt. Die Anzeige blinkt.
2. Drücken Sie die Taste aller, umte gewünschte Temperatur einzustellen.
3. Drücken Sie die Taste SET, um die Temperatur zu speichern.

Manuelle Abtauung

Halten Sie die Taste „aux“ für 2 Sekunden gedrückt, um eine manuelle Abtauung starten. Die Lampe zur Abtaung leuchtet auf.

Lagerung von Nahrungsmitteln

Sie erzielen die besten Ergebnisse mit Ihrem POLAR-Gerät, wenn Sie folgende Anweisungen beachten:

• Nahrungsmittel dürfen erst nach Erreichen der korrekten Betriebstemperatur im Gerät gelagert werden.
• Keine unbedeckten heißen Nahrungsmittel oder Flüssigkeiten in das Gerät legen oder stellen.
• Nahrungsmittel nach Möglichkeit einwickeln oder bedecken.
• Nicht die Lüfter im Gerät versperren.
• Türen nicht über längere Zeit geöffnet lassen.

Ab-/Aufschließen der Türen

• Um sicherzustellen, dass Nahrungsmittel in Ihrem POLAR-Gerät sicher aufbewahrt werden, sind die Türen mit einem Schloss versehen.
• Mit den Schlüsseln im Lieferumfang können Sie die Tür ab-/aufschließen.

Reinigung, Pflege und Wartung

Vor Reinigungsarbeiten stets zunächst das Gerät abschalten und den Netzstecker aus der Steckdose ziehen.

• Den Schrank möglichst häufig innen reinigen.
• Keine Scheuermittel verwenden, da diese schädliche Rückstände hinterlassen können.
  • Die Türdichtung mit warmem Seifenwasser reinigen.
• Nach dem Reinigen stets mit einem Tuch trocknen.
• Zur Reinigung verwendetes Wasser darf nicht durch die Ablauföffnung in die Auffangschale gelangen.
• Vorsicht beim Reinigen der Geräterückseite. Scharfe Kanten können zu Verletzungen führen.
• Erforderliche Reparaturen sollten von einem POLAR-Mitarbeiter oder einem qualifizierten Techniker ausgeführt werden.

Reinigen des Kondensators

Regelmäßiges Reinigen des Kondensators kann die Lebensdauer des Geräts verlängern.

Lampe auswechseln (CD086, CD087, CD088, CB921)

1. Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.
2. Entfernen Sie Plastikabdeckung
3. Die Birne durch Drehen aus ihrer Fassung lösen.
4. Die Birne entfernen und durch eine andere mit der gleichen Leistung ersetzen
5. Setzen Sie Plastikabdeckung wieder ein.

Störungssuche

Bei einem Defekt Ihres POLAR-Geräts konsultieren Sie bitte zunächst folgende Tabelle, bevor Sie die Helpline oder Ihren POLAR-Händler anrufen.

Störung Vermutliche Ursache Lösung
Das Gerät funktioniert nicht	Das Gerät ist nicht eingeschaltet Prüfen, ob der Netzstecker in die Steckdose gesteckt wurde und das Gerät eingeschaltet ist
	Stecker und Kabel sind beschädigt POLAR-Mitarbeiter oder qualifizierten Techniker anrufen
	Stromzufuhr Netzstrom prüfen
	Interner Vernetzungsfehler POLAR-Mitarbeiter oder qualifizierten Techniker anrufen
Das Gerät lässt sich einschalten, aber die Temperatur ist zu hoch/niedrig	Zu viel Eis auf dem Verdampfer Das Gerät abtauen
	Kondensator verstaubt Reinigen Sie den Kondensator
	Türen sind nicht richtig geschlossen	Prüfen, ob die Türen geschlossen und die Dichtungen intakt sind
	Gerät befindet sich in der Nähe einer Wärmequelle, oder der Luftstrom zum Kondensator ist unterbrochen	Den Kühlschrank an einem geeigneteren Ort aufstellen
	Umgebungstemperatur ist zu hoch	Belüftung intensivieren oder Gerät an einem kühleren Ort aufstellen
	Ungeeignete Nahrungsmittel werden im Gerät aufbewahrt	Einige heiße Nahrungsmittel herausnehmen oder Produkte, die den Lüfter blockieren, entfernen
	Gerät ist überlastet Weniger Nahrungsmittel im Gerät lagern
Aus dem Gerät läuft Wasser aus	Das Gerät steht nicht gerade Die Schraubfüße so regulieren, dass das Gerät eben steht (sofern zutreffend)
	Der Ablauf ist verstopft	Den Ablauf säubern

DE

Störung Vermutliche Ursache Lösung
Aus dem Gerät läuft Wasser aus	Wasser kann nicht ablaufen Den Boden des Geräts von Fremdstoffen reinigen (sofern zutreffend)
	Der Wasserbehälter ist beschädigt POLAR-Mitarbeiter oder qualifizierten Techniker anrufen
	Die Tropfschale fließt über Die Tropfschale leeren (sofern zutreffend)
Das Gerät ist ungewöhnlich laut	Der Sicherheitsriemen wurde nicht entfernt	Den Sicherheitsriemen entfernen
	Muttern und/oder Schrauben sind lose	Alle Muttern und Schrauben überprüfen und anziehen
	Das Gerät steht nicht eben oder stabil	Position überprüfen und bei Bedarf ändern

Technische Spezifikationen

Modell	Spannung Leistung		Stromstärke	Temperaturbereich	Füllmenge (Liter)	Kühlmittel	Abmessungen h x b x t mm	Gewicht (kg)
CD610 CD080	230V 50Hz	150 1,0	A 2°C bis	8°C 150 R600a		(35g)	850 x 600 x 600	44
CD611 CD081	230V 50Hz	150 1,0	A -10°C bis	-25°C	140 R600a	(36g)	850 x 600 x 600	44,5
CD612 CD082	230V 50Hz	185 1,5	A 2°C bis	8°C 400 R600a		(75g)	1850 x 600 x 600	69
CD613 CD083	230V 50Hz	210 2A	-10°C bis	-25°C	365 R600a	(90g)	1850 x 600 x 600	71
CD614 CD084	230V 50Hz	185 1,5	A 2°C bis	8°C 600 R600a		(100g)	1890 x 777 x 695	90
CD615 CD085	230V 50Hz	350 3,5	A -10°C bis	-25°C	600 R600a	(130g)	1890 x 777 x 695	94
CD086	230V 50Hz	150 1,0	A 2°C bis	8°C 150 R600a		(35g)	850 x 600 x 600	47
CD087	230V 50Hz	185 1,5	A 2°C bis	8°C 400 R600a		(90g)	1850 x 600 x 600	72
CD088	230V 50Hz	185 1,5	A 2°C bis	8°C 600 R600a		(115g)	1890 x 777 x 695	93
CB921	230V 50Hz	500 2,3	5A	-10°C bis -25°C	365	R290 (110g)	1850 x 600 x 600	76
GL185	230V 50Hz	130 0,9	A 0°C tot	8°C 522 R600a		(95g)	1720 x 777 x 725	90

Elektroanschlüsse

Der Stecker muss in eine geeignete Steckdose gesteckt werden.

Das Gerät ist wie folgt verdrahtet:

• Stromführender Leiter (braun) an Klemme L
• Neutralleiter (blau) an Klemme N
• Erdleiter (grün/gelb) an Klemme E

Dieses Gerät muss geerdet sein.

Bei Fragen wenden Sie sich bitte an einen qualifizierten Elektriker.

Elektroisolierpunkte dürfen nicht blockiert werden. Bei einem Not-Stopp müssen diese Punkte jederzeit sofort zugänglich sein.

Entsorgung

Gemäß EU-Vorschriften müssen Kühlprodukte von Fachunternehmen entsorgt werden, die alle Gase, Metall- und Kunststoffbauteile entfernen oder recyclen.

Ihre Kommunalverwaltung kann Sie über die Entsorgung Ihres Geräts informieren. Kommunalbehörden sind nicht verpflichtet, gewerbliche Kühlgeräte zu entsorgen. Sie können Sie jedoch über lokale Annahmestellen informieren, die diese Geräte entsorgen.

Oder rufen Sie die POLAR-Helpline an. Wir verfügen über eine Liste nationaler Entsorger in den EU Staaten.

Konformität

Das WEEE-Logo an diesem Produkt oder in der Dokumentation weist darauf hin, dass das Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Um potenziellen Gesundheits- bzw. Umweltschäden vorzubeugen, muss das Produkt durch einen zugelassenen und umweltverträglichen Recyclingprozess entsorgt werden. Ausführliche Informationen zur korrekten Entsorgung dieses Produkts erhalten Sie von Ihrem Produktlieferanten oder der für die Müllentsorgung in Ihrer Region zuständige Behörde.

Alle POLAR-Produkte werden strengen Tests unterzogen, um die Einhaltung von Normen und Spezifikationen internationaler und nationaler Behörden und unabhängiger Organisationen zu gewährleisten.

POLAR-Produkte dürfen durch folgendes Symbol gekennzeichnet werden:

Alle Rechte vorbehalten. Diese Anleitung darf ohne vorherige schriftliche Genehmigung von POLAR weder ganz noch teilweise in irgendeiner Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer Verfahren, durch Fotokopieren, Aufnahme oder andere Verfahren - vervielfältigt oder übertragen werden.

Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind. POLAR behält sich jedoch das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.
