YT43FTB1 - Fernseher Yasin - Kostenlose Bedienungsanleitung

Produkttyp	LED-Fernseher
Marke	Yasin
Modell	YT43FTB1
Bildschirmgröße	43 Zoll (109 cm)
Auflösung	Full HD (1920 x 1080)
Tuner	DVB-T / DVB-C / DVB-S2
Stromversorgung	AC 100-240 V, 50/60 Hz
Konnektivität	2x HDMI, 1x USB, YPbPr-Eingang, AV-Eingang, koaxialer Ausgang, Kopfhörerausgang, RF-Antenne, CI+
Hauptfunktionen	Elektronischer Programmführer (EPG), Videotext, Untertitel, Kindersicherung, Hotelmodus, USB-Medienplayer
USB-Dateiformate	Foto (JPEG, BMP, PNG), Musik (MP3, WMA), Video (MPEG, AVI, MKV)
Audioleistung	2x 8 W
Stromverbrauch	Ca. 65 W (Schätzung)
Abmessungen (ohne Standfuß)	Ca. 97 x 57 x 8 cm (Schätzung)
Gewicht	Ca. 8 kg (Schätzung)
Wandmontage	VESA 200 x 200 mm Kompatibilität
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 75 % ohne Kondensation
Reinigung	Weiches, trockenes Tuch, keine flüchtigen Substanzen
Sicherheit	Nicht Feuchtigkeit aussetzen, nicht öffnen, bei Gewitter vom Netz trennen
Ersatzteile und Reparatur	Herstellergarantie 2 Jahre, Kundendienst über www.yasin-eu.com
Enthaltenes Zubehör	Fernbedienung, Standfüße, Schrauben, Schnellstartanleitung

Häufig gestellte Fragen - YT43FTB1 Yasin

Wie schließe ich meine Antenne oder mein Kabel an den Fernseher an?

Schließen Sie das Antennen- oder Kabelkabel an den RF-Eingang auf der Rückseite des Fernsehers an. Schalten Sie dann den Fernseher ein, drücken Sie die QUELLE-Taste auf der Fernbedienung und wählen Sie die entsprechende Quelle (DTV oder ATV). Starten Sie einen Sendersuchlauf über das Menü KANAL.

Wie installiere ich die Wandhalterung?

Verwenden Sie eine VESA 200x200 mm kompatible Wandhalterung. Befestigen Sie die Halterung an den Montageschrauben auf der Rückseite des Fernsehers (Schrauben M7 oder M8 je nach Halterung). Stellen Sie sicher, dass die Wand das Gewicht des Fernsehers (ca. 8 kg) tragen kann.

Was tun, wenn der Fernseher nicht einschaltet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. Wenn die Fernbedienung nicht funktioniert, tauschen Sie die Batterien aus. Drücken Sie den Netzschalter am Fernseher selbst, um zu testen.

Wie kann ich Satellitenfernsehen sehen?

Schließen Sie das Satellitenkabel an den DVB-S2-Eingang auf der Rückseite an. Drücken Sie QUELLE, wählen Sie Satellit und starten Sie dann einen automatischen Sendersuchlauf über das Menü KANAL. Stellen Sie sicher, dass die Satellitenschüssel richtig ausgerichtet ist.

Kann ich USB-Dateien auf diesem Fernseher abspielen?

Ja, schließen Sie einen USB-Stick oder eine externe Festplatte (Format FAT/FAT32, max. 2 TB) an den USB-Anschluss an. Drücken Sie QUELLE, wählen Sie USB. Sie können Fotos, Musik und Videos in unterstützten Formaten (JPEG, MP3, AVI usw.) abspielen. Verwenden Sie die Steuertasten der Fernbedienung zur Navigation.

Wie kann ich die Sender in der gewünschten Reihenfolge sortieren?

Gehen Sie zum Menü KANAL, dann Programmänderung. Wählen Sie einen Sender aus, drücken Sie die gelbe Taste, um ihn zu verschieben, und bestätigen Sie. Sie können auch die LCN-Funktion für eine automatische logische Reihenfolge verwenden (nicht bei Satellit verfügbar).

Wie aktiviere ich die Kindersicherung?

Gehen Sie zum Menü SPERREN. Geben Sie das Standard-Passwort 0000 ein. Sie können Sender oder Eingänge sperren. Um das Passwort zu ändern, verwenden Sie den Administratorcode 8899.

Was tun, wenn die Bildqualität schlecht ist?

Überprüfen Sie die Antennen- oder Kabelverbindungen. Versuchen Sie einen anderen Kanal. Passen Sie Helligkeit und Kontrast im Menü BILD an. Stellen Sie sicher, dass die Quelle auf das richtige Format (PAL) eingestellt ist.

Wie reinige ich den Bildschirm des Fernsehers?

Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser). Verwenden Sie keine Chemikalien, Flüssigkeiten oder rauen Tücher, die die Oberfläche zerkratzen könnten. Schalten Sie den Fernseher vor der Reinigung aus.

Wie kann ich die Garantie in Anspruch nehmen?

Die Herstellergarantie beträgt 2 Jahre ab Kaufdatum. Bei Fragen wenden Sie sich an den Kundendienst unter www.yasin-eu.com. Bewahren Sie Ihren Kaufbeleg als Nachweis auf. Die Garantie deckt Material- und Verarbeitungsfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung.

BEDIENUNGSANLEITUNG YT43FTB1 Yasin

Automatische standby

Automatische standby

Sicherheitsvorschriften 3

Warnhinweise/Sicherheitshinweise 4

Überblick über das Gerät 7

Montage 8

CI-module 9

Fernbedienung 10

Eingangsquelle und Kanalempfang 12

Ersteinstellung 14

Menu Sender 15

Fernsehkanäle 15

Automatische Sendersuche 15

Satellite 16

Manuelle Analog Suche 16

Manuelle DVB-T Suche 17

Programmebearbeiten 17

Sender loschen 17

Sender uberspringen 17

Sender bewegen 17

LCN 18

CI-information 18

OSD menu BILD 19

OSD menu TON 22

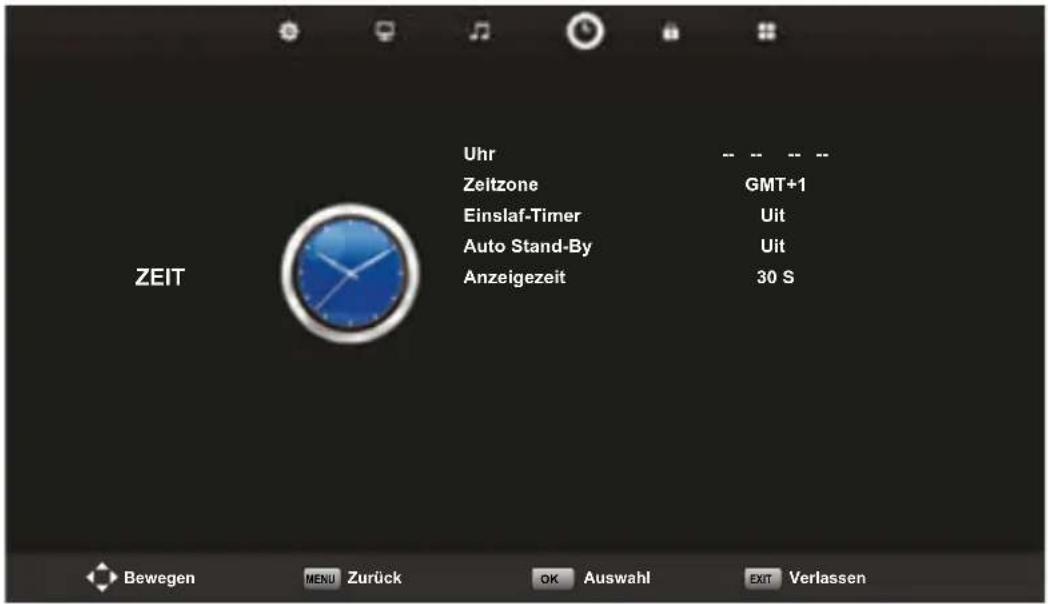

OSD menu ZEIT 24

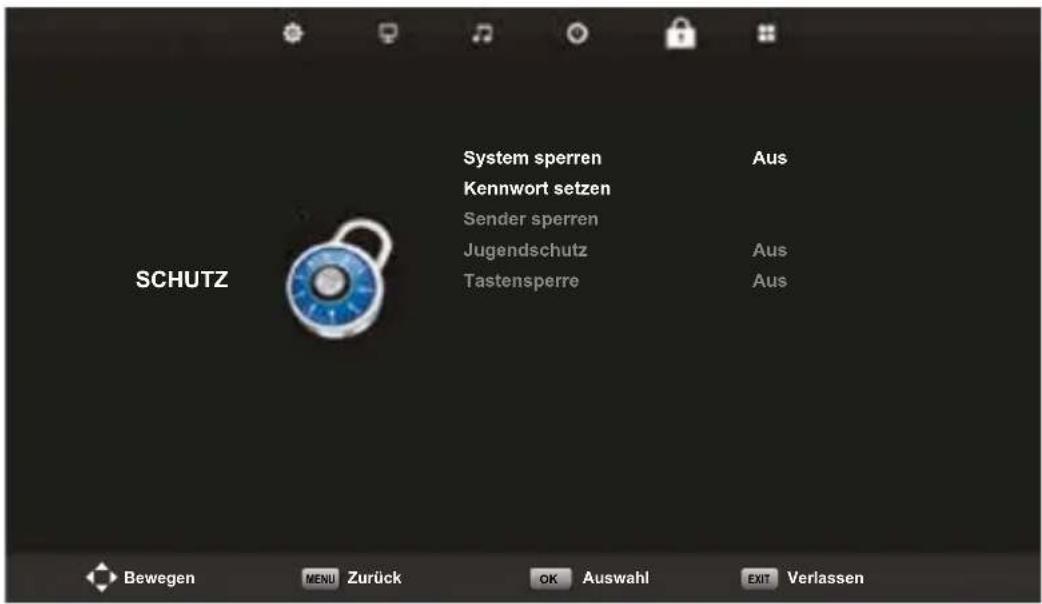

OSD menu SCHUTZ 26

Hotel Mode 28

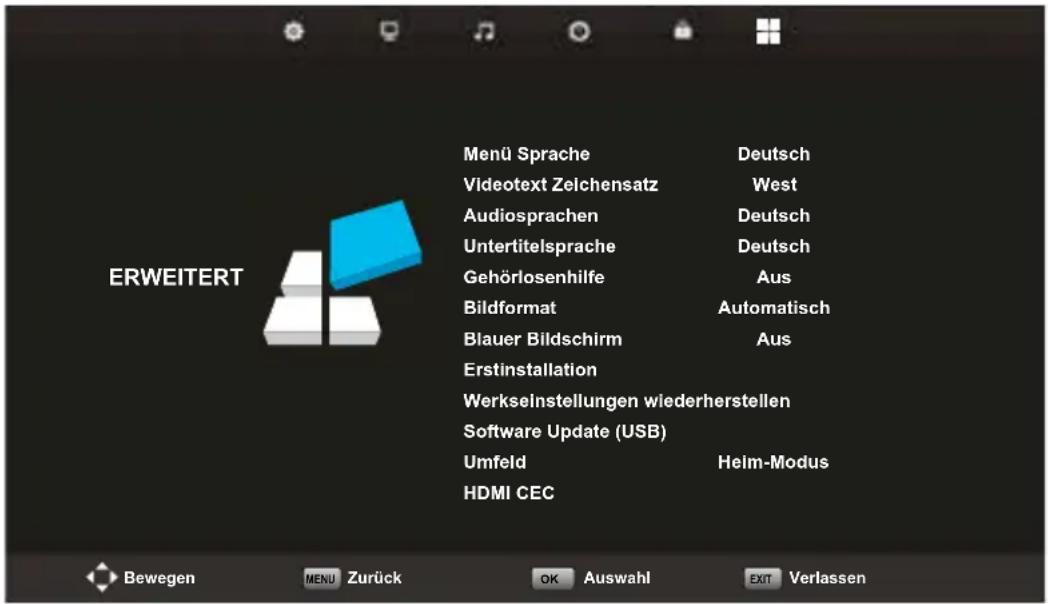

OSD menu ERWEITERT 29

Menu Sprache 29

Videotext Zeichensatz 30

Audiosprache 30

Untertitelsprache 30

Favoritenliste 31

Programme-information 31

Electronic Program Guide (EPG) 32

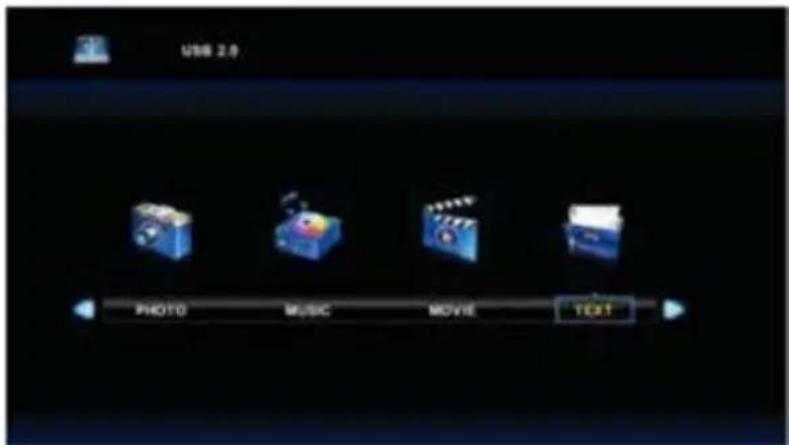

USB 33

Foto 34

Muzik 35

Film 36

Technische Daten 37

Störungsbehebung 38

Nutzliche Informationen und Lizenzen... 40

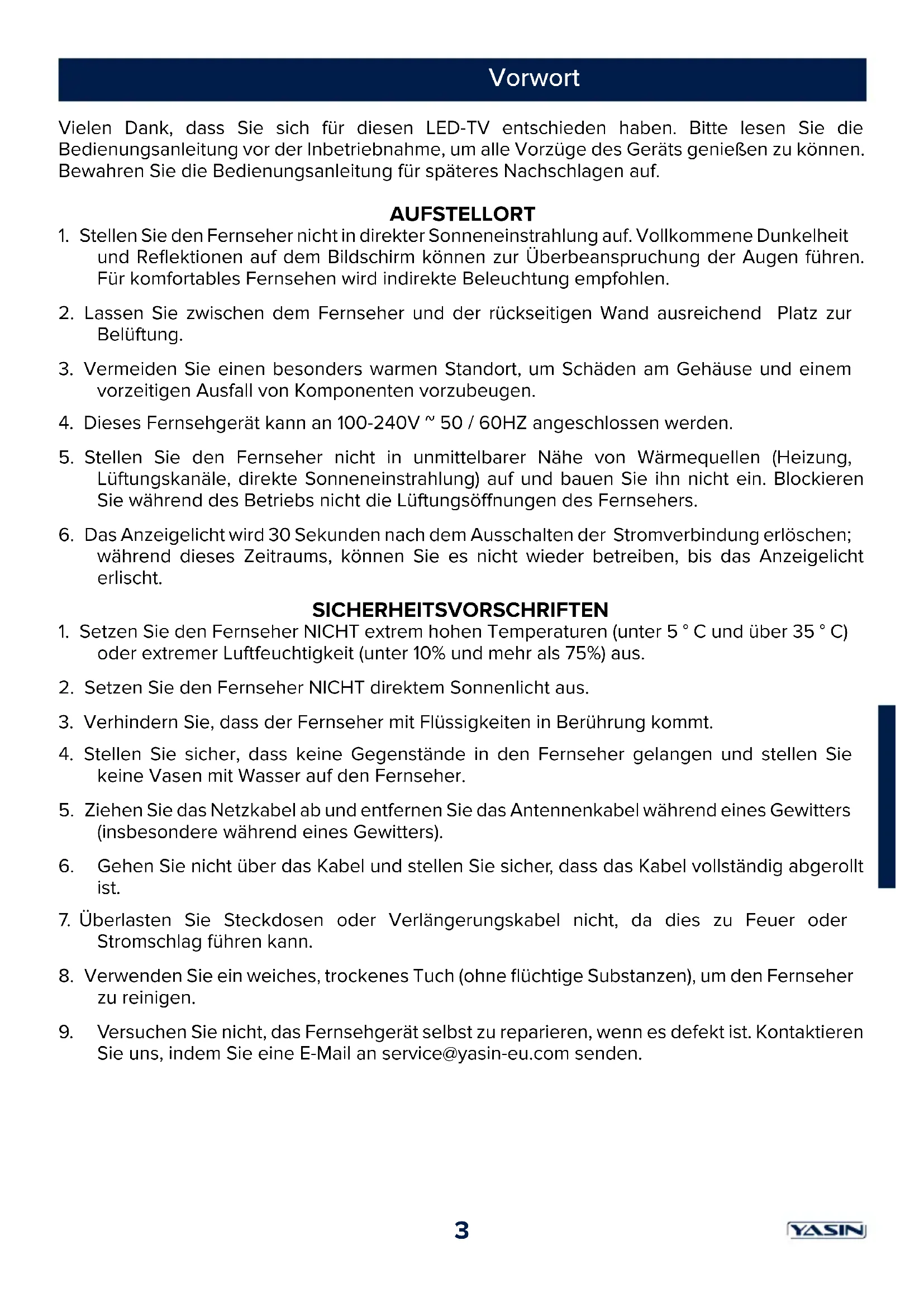

Vorwort

Vielen Dank, dass Sie sich für diesen LED-TV entschieden haben.itte lessen Sie die Bedienungsanleitung vor der Inbetriebnahme, um alle Vorzüge des Gerats genießen zu konnen. Bewahren Sie die Bedienungsanleitung fur späteres Nachschlagen auf.

AUFSTELLORT

1. Stellen Sie den Fernseher nicht in direkter Sonneneinstrahlung auf. Vollkommenene Dunkelheit und Reflektionen auf dem Bildschirm konnen zur Überbeanspruchung der Augen führen. Für komfortables Fernsehen wird indirekte Beleuchtung empfohlen.
2. Lassen Sie zwischen dem Fernseher und der rückseitigen Wand ausreichend Platz zur Belüfung.
3. Vermeiden Sie einen besonderss warmen Standort, um Schäden am Gehäuse und einem vorzeitigen Ausfall von Komponenten vorzubeugen.
4. Dieses Fernsehgerät kann an 100-240V ~ 50 / 60HZ angeschlossen werden.
5. Stellen Sie den Fernseher nicht in unmittelbarer Höhe von Wärmequellen (Heizung, Luftungskanäle, direkte Sonneneinstrahlung) auf und bauen Sieihn nicht ein. Blockieren Sie während des Betriebs nicht die Luftungsöffnungen des Fernsehers.
6. Das Anzeigelt wird 30 Sekunden nach dem Ausschalten der Stromverbindung erlösen; während diese Zeitraums, können Sie nicht wieder betreiben, bis das Anzeigelicht erlischt.

SICHERHEITSVORSCHRIFTEN

1. Setzen Sie den Fernseher NICHT extrem hohen Temperatures (unter 5^ C und über 35^ C) oder extremer Luftfeuchtigkeit (unter 10% und mehr als 75% ) aus.
2. Setzen Sie den Fernseher NICHT direktem Sonnenlicht aus.
3. Verhindern Sie, dass der Fernseher mit Flüssigkeiten in Berührung kommt.
4. Stellen Sie sicher, dass keine Gegenstände in den Fernseher gelangen und stellen Sie keine Vasen mit Wasser auf den Fernseher.
5. Ziehen Sie das Netzkabel ab und entfernen Sie das Antennenkabel während eines Gewitters (insbesondere während eines Gewitters).
6. Gehen Sie nicht über das Kabel und stellen Sie sicher, dass das Kabel vollständig abgerollt ist.
7. Überlasten Sie Steckdosen oder Verlängerungskabel nicht, da dies zu Feuer oder Stromschlag führen kann.
8. Verwenden Sie ein weiches, trockenes Tuch (ohne flüchtige Substanzen), um den Fernseher zu reinigen.
9. Versuchen Sie nicht, das Fernsehgerät selbst zu reparieren, wenn es defekt ist. Kontaktieren Sie uns, indem Sie eine E-Mail an [e-mail] senden.

WARNHINWEISE

VORSICHT STROMSCHLAGGEFAHR NICTT OFFNEN

VORSICHT! ZUR VERMEIDUNG VON STROMSCHLAG. GEHÄUSE NICT ÖFFNEN. ES BEFINDEN SICH KEINE VOM VERBRAUCHER AUSTAUSCHBAREN TEILE IM GERÄT. WENDEN SIE SICH MIT REPARATUSEN STETS AN EINEN. AUTORISIEREN KUNDENDIANST.

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

Ein Gerät der Klasse I muss an einer geerdeten Steckdose.
angeschlossen werden.
Wird der Netzstecker oder das Anschlusskabel zum Trennen des
Geräts vom Stromnetz verwendet, so müssen sie während des
Betriebs stets frei zuganglich sein.

SICHERHEITSHINWEISE

Warning

Hochspannung im Gerät. Gehäuse nicht öffnen. Wenden Sie sich mit. Reparaturen stets an einen autorisierten Kundendienst.

Warning

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Feuchtigkeit aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.

Warning

Führn Sie keine Fremdkörper in das Gerät ein.
Verschüttten Sie keine Flüssigkeiten auf dem Gerät.

Warning

Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder Wärmequellen aus. Stellen Sie den Fernseher nicht auf anderen Geräten ab, die Wärme abgeben (Videorekorder, Verträker usw.). Blockieren Sie nicht die Lüftungsöffnungen, um elektronische Komponenten nicht vorzeitig altern zu halten. Knicken Sie das Netzkel nicht und stellen Sie keine schweren Gegenstände daraufab.

SICHERHEITSHINWEISE

Warning

Stellen Sie sich nicht auf das Gerät und lehnen Sie sich nicht dagegen. Achten Siealanders auf Kinder.

Warning

Stellen Sie das Gerät nicht auf einen unstabilen.
Wagen oder Tisch.Der Fernseher kann herunterfallen und schwere Verletzungen verursachen.

Warning

Bei längerem Nichtgebrauchziehen Sieitte den Netzstecker ab.

Warning

Der LED-Bildschirm besteht aus Glas und ist zerbrechtlich. Lassen Sie den Fernseher nicht fallen und stoßen Sieihn nicht stark an.

Vorsicht bei zerbrochenem Glas, Verletzungsgefahr!

Tastenbelegung

Menu "Anzeige \ versteckte Taste": Drücken Sie die Taste im Popup-MENU, wie unten gezeigt. Das Tastenmenü wird automatisch geschlossen, nachdem die Taste 5 Sekunden lang nicht betätig wurde.

Auswahr der Tastenfunktion: Drücken Sie die Taste kurz, bewegen Sie den Fokus nach rechts und wahren Sie die entsprechende Funktion aus, z. B. das kurze Drücken der Taste für das 6-fache der Fokusposition, wie im folgenden Bild gezeigt. Drücken Sie die Taste kurz, und der Fokus liegt wieder auf der im obigen Bild gezeugten Position.

Tastenfunktion: Durch langes Drücken der Taste kann die Fokusfunktion ausgeführrt werden, z. B. durch Fokussieren in der oben gezeugten Position wird die Kanalreduzierung durchgeführt.

Power, Menu, Quelle, Lautstärke erhöhen, Lautstärke verringn, Kanal erhöhen, Kanal verringn

Anschlüsse

1. Scart

2. HDMI-2

3. CI-slot

4. Coaxial

5. USB

6. DVB-S2

7. Mini AV & AUDIO

8. RF antenna

9. Mini YPBPR

10. HDMI-1

11. Kopfhörer

Extra Verbindungen:

NOTE

• Es ist nur eine 500-mA-MAX-Stromversorgung verfügbar. Wenn die externe Festplatte mehr benötigt, müssen Sie eine externe Stromversorgung verwenden.
• Die Unterstützung gilt nur für ein Hardwarelaufwerk mit mehr als 2 GB. Es konnen maximal 4 Partitionen auf der Festplatte vorhanden sein. Die maximale Schreibzugfriffsrate von 2 TB kann groß sein und nur FAT / FAT32 wird vom Fernsehgerät unterstützen.

Montage

Der Fernseher auf einer Oberfläche hinlagen

Befestigen Sie die Füße wie in der Abbildung beschreiben am Gerät und schrauben Sie sie mit den mitgelieferten Befestigungsschrauben fest.

Hängen Sie den Fernseher an die Wand

Befestigen Sie ihre Wandhalterung an den entsprechenden Gewinden auf der Rückseite und achten Sie auf den Abstand zwischen den Lochtern (M7/M8).

CI+Modul

Dieses Gerät verfügbar über einen Cl + -Steckplatz zur Verwendung eines Modulus für eine Smartcard, die eine digitale Anzeige ohne Decoder (Provider-box) erhögt. Wir empfehlen das SMI-T-Modul für unsere Fernseher.

Installieren eines Cl + -Moduls

1. Stellen Sie sichere, dass sich das Fernsehgerät in den Werkseinwandet. Wenn das Fernsehgerät noch nicht verwendet wurde, befindet es sich der wichtigen Einstellung.

2. Wenn Sie das Fernsehgerät längerere Zeit verwendet haben, müssen Sie es zuerst auf die Werkseinstellung zurücksetzen. Schalten Sie dann ihren Fernseher aus.

3. Schreiben Sie Ihr Fernsehgerät an das Koaxialkabel an. Dieses Kabel überträgt die digitalen Kanäle.
4. Schalten Sie den Fernseher wieder ein. Lassen Sie es automatisch nach den digitalen Kanälenuchen (siehe Seite 14). Vergessen Sie nicht, LCN hier einzuschalten. Dies kann eine Zeit dauern.
5. Überprüfen Sie, ob Kanäle gefunden wurden.
6. Schalten Sie den Fernseher aus.
7. Legen Sie nun ihre Smartcard in das Cl-Modul ein. Setzen Sie nun das Modul mit Smartcard in den Cl-Steckplatz ein. Schalten Sie nun den Fernseher wieder ein. Das TV- und das Cl-Modul überprüfen sich nun gegenüber. Dies kann manchmal länger als 20 Minuten dauern. Ihr Fernseher ist jetzt betriebsbereit.

Entfernen des Cl + -Moduls

1. Schalten Sie ihren Fernseher aus.
2. Entfernen Sie das Modul vorsichtig.

Wenn ein Modul verfügbar ist, stehen auf der CI-Informationsseite des OSD weitere Optionen zur Verfügung.

1. Drücken Sie MENU um die Systemeinstellung aufzurufen.
2. Verwenden Sie / um die CI-Informationen auszuwahlen, und drücken Sie OK um die Einstellungen einzugeben.
3. Warten Sie, bis das Untermenü geschlossen ist.
4. Verwenden Sie / um eine Option auszuwahlen, und drücken Sie OK um die ausgewählte Funktion zu bearbeiten oder zu öffnen.
5. Drucken Sie Exit um die Änderungen zu speichern und das Menu zu verlassen.

Einige Menüoptionen und Einstellungen hangen vom entsprechenden CA-Modul ab. Wir empfehlen das SMiT-Modul. Das CA-Modul (nicht im Lieferumfang enthalten) ist erforderlich, wenn eine Smartcard (nicht im Lieferumfang enthalten) zum Empfangen verschlüsseter Kanäle verwendet wird. Stellen Sie sicher, dass das CA-Modul und die Smartcard miteinander kompatibel sind. Diese Gerät kann Cl + -kompatible Module lesen. Die verfügbaren Kanäle hangen vom verwendeten CA-Modul, der verwendenten Smart Card und natürlich von Ihrem Anbieter ab.

Fernbedienung

1 Einsatzalten des Fernsehers oder Umschalten in den Standby Modus.
2 MUTE: Aus-/Einschalten des Tons.
3 MEDIA: USB-mediaplayer, voor afspelen vanaf usb-stick
4 ASPECT: Beobachten Sie den Bildschirm in verschiedene Formaten (Auto, 4:3,16:9, Zoom1, Zoom2).
5 SMODE.: Menu geluidsinstallingen
6 PMODE:: Menu beeldinstallingen
7 0-9 Zahlen. So wahlen Sie einen Kanal aus.
8 LIST: Zeige die Senderliste (ATV / DTV-Modus).
9 Repeat. Wiederholen. Rückkehr zur vorherigenProgrammnummer (ATV /DTV-Modus).
10 DISPLAY: Weitere Informationen zum Programm (DTV-Modus).
11 Keine Funktion.
12 Keine Funktion.
13 Entspricht den verschiedeneen Farbigen Themen.
14 SLEEP: Stellen Sie die Zeit für den Standby-Modus ein.
15 SOURCE: Öffnen und Schlieben der Liste aller Anschüsse: DTV / ATV / AV / SCART / YPbPr / HDMI1 / HDMI2 / USB.
16 Navigieren nach unten, oben, links und rechts.
17 OK: Bestätigen einer Auswahl.
18 MENU: Zeigt das OSD-MENU (On-Screen Display).
19 EXIT: Das OSD-Menüverlassen.
20 SUBTITLE: Zeigt Untertitelan, die mit dem Programm übertragen werden (DTV-Modus).
21 CH: Umschalten zum vorherigen oder{nachste Sender in der Senderliste.
22 VOL: Einstellen der Lautstärke.
23 T.SHIFT: Keine Funktion.e

Fernbedienung

24 HOLD:

Friert einen Abschnitt mit mehreren Seiten auf dem Bildschirm in Teletext ein.

11

StartendieWiedergabeoderpausiert(

25 REVEAL:

Drucken Sie diese Taste, um die ausgeblendenten Informationen auf der Videotextseite anzuzeigen. Drucken Sie erneut, um die Informationen auszublenden.

Schneller Rucklauf (USB).

26 SIZE:

Zeigt die obere,unte oder gesamte Seite zumeinfachen Lesen im Videotext modus an.

Schnell vorlauf (USB).

27 Keine Funktion.

Springt zum Anfang des vorherigen Kapitels / Tracks / Fotos (USB)

28 INDEX: Drücken Sie diese Taste, um zur Index Seite zugelangen.

• Stopt die Wiedergabe oder Aufnahme (USB).

29 S.PAGE:

So öffnen Sie eineim Videotextvorhandene Unterseite (TV-Videotextmodus).

Sprungs zum Anfang des nachsten Kapitels / der nachsten Nummer / Fotos aus (USB).

30 TEXT:

Videotext ein- und ausschalten.

ZOOM:

Vergroßern Sie das Bild (USB).

31 FAV: Zeigt die Liste der Favoritenan (ATV / DTV-Modus).

32 Aktiviert / deaktiviert die Audiobeschreibungs-funktion (AD) (nur gültig, wenn das Fernsehprogramm über diese Funktion verfügt, DTV-Modus). Wahlen Sie den Empfang von Stereo / Double Sound. (ATV-Modus).

33 DTV: Aktivieren Sie den DTV-Modus.

34 EPG: Öffnen oder Schließen des TV-Guides (DTV-Modus).

35 Eine Verknüpfung zum Umschalten zwischen der Eingangsquelle und den TV-/Digitalradiokanalen.

Verwenden Sie den Fernseher

Stellen Sie die Verbindung mit dem gewünschten Empfangsmodus her. Der Anschluss für DVB-C (Kabel / Koax) und DVB-T (Antenne) befindet sich auf der Rückseite. Verwenden Sie für den DVB-S-Empfang (Satellit) den entsprechenden Anschluss auf der Rückseite.

DVB-T (Antenne)

Ob und wie viele DVB-T-Kanäle von diesen Gerät empfangen werden können, hangt stark vom Standort und der DVB-T-Signalstärke in der Region ab. Insbesondere DVB-T-Radio ist sehr begrenzt und an den meisten Standorten nicht verfügbar.itte beachten Sie, dass Sie die Kanäle zurücksetzen müssen, wenn Sie das Fernsehgerät in einem anderen Bereich als zuvor verwenden. Dies liegt daran, dass die Frenzen der Kanäle von Region zu Region sehr untersiedlich sind. Mit (Internet) gekennzeichene Kanäle sind mit dem Internet verbunden und konnen nicht verwendet werden.

DVB-C (Kabel / Koax)

Die Programme können analog oder digital über DVB-C empfangen werden. Wenn möglich, bevorzugen Sie den digitalen Empfangsmodus. In diesen Modus stehen mehr Kanäle mit besserer Bildqualität zur Verfügung.

Codierte Kanäle (über Anbieter oder Satellit)

Sie können codierte TV-Kanäle auch über Satellit oder DVB-C empfangen. Aus dem Grund benötigen Sie eine Box oder ein Cam-Modul und eine SMART CARD von ihrem Diensteanbieter. Beste Programme verwendet werden können, hangt vom Vertrag ab.

Modul und Smartcard sind nicht im Lieferumfang enthalten. Das Aktivieren der Karte kann bei erstmaliger Verwendung einzelte Minuten dauern. Das Gerät steuert das Modul nach jeder Aktivierung. Beachten Sie das Handbuch für Cl + -Modul und Smartcard. Es können nur Cl + -Module und -Karten verwendet werden. Andere Modelle werden nicht unterstützt.

Indikation fur CI+

Bitte beachten Sie, dass die Aufnahme- und Zeitverschriebungsfunktion auf einigen Kanälen möglicherweise eingeschrankt ist. Aufgenommene Dateien von über Cl +

Eingangsquelle und Kanalempfa

Card codierten Kanälen können nur auf thisem Gerät abgespielt werden. Dies ist durch das Programm begrenzt und wir als Hersteller sind damit nicht verantwortlich.

Source/Input

Wahlen Sie die richtige Eingangssquelle Ihres Fernsehgeräts (z. B. Antenne, Satellitenkabel, HDMI-Anschluss) aus, indem Sie die Taste SOURCE/INPUT auf ihrer Fernbedienung drücken.
Bestätigen Sie ihre Wahl mit OK

Erstinstallation

Erstinstallation

Wenn Sie das Fernsehgerät zum ersten Mal einschalten und keine Programme im Fernsehspeicher vorhanden sind, erscheint das Installationsmenu auf dem Bildschirm.

1. Drücken Sie die / Taste, um die Sprache auszuwahlen.
2. Drücken Sie die / Taste, um das lokale Land auszuwahlen, das Siemöhchen
3. Drücken Sie die / Taste, um den Energiemodus auszuwahlen.

Hinweis:

Die Suche nach der Plattform wird lange dauern,itte haben Sie Geduld und schalten Sie den Fernseher nicht aus!

OSD-Menu SENDER

Sender

Drücken Sie die MENU Taste, um das Hauptmenu aufzurufen. Drücken Sie die Taste, um im Hauptmenu SENDER auszuwahlen

Automatische Sendersuche

Drucken Sie die ▲Taste, um 'Automatische Sendersuche' auszuwahlen

Drucken Sie die Taste, um das Land auszuwahlen und drucken Sie

um Tune Type und Digital Type auszuwahlen. Drücken Sie die OK Taste, um den

Scnvgang zu starten. Drucken Sie die Taste, um zu uberspringen oder die

Taste, um anzuhalten.

Aktivieren Sie 'LCN', um die Kanäle in logischer Reihenfolge zu ordnen. (bei Satellien nicht möglich).

OSD-Menu SENDER

Note:

Die Beste nach der Plattform wird lange dauern,itte haben Sie Geduld und schalten Sie den Fernseher nicht aus!

Satellit

Wenn Sie über ihren Satelliten fernsehen möchten, müssen Sie zuerst nach der Satellinenquelle suchen (siehe Seite 13), bevor Sie nach Kanälenuchen. Dann können Sie ihren Satelliten bei Autotuning auswahlen.

Taste, um zum vorherigen

Taste, um das Menu zu verlassen.

OSD-Menu SENDER

Programme bearbeiten

Drücken Sie die -Taste, um 'Programme bearbeiten' auszuwahlen und drücken Sie die OK -Taste zu bestätigten.

die BLAUE-Taste, um die Einstellung abzubrechen.

Sender bewegen

Drücken Sie die -Taste, um den Kanal auszuwahlen und drücken Sie die GELBE-Taste, um den Kanal zu bewegen. Drücken Sie dann die -Taste, um den Kanal auszuwahlen, den Sie bewegen möchten. Drücken Sie die GELBE-Taste erneut, um zu bestätigen.

OSD-Menu SENDER

Die 3 farbigen Tasten sind Tastenkombinationen.

Drücken Sie um den zu ändernden Kanal auszuwahlen, und drücken Sie dann die farbigen Tasten, um:

löschen	Löschen Sie den ausgewählten Kanal
bewegen	Ändern Sie die Reihenfolge des ausge-wählten Kanals
überspringen	Überspringe den ausgewählten Kanal

Drücken Sie die FAV-Taste, um den Canal zu ihrer Favoritenliste hinzuzufugen oder darauf zu entfernen. (Ihre TV-Verbindung überspringt automatisch den Canal, während CH +/- zum Ansehen der Kanäle verwendet wird.)

LCN (Logische Kanalnummer)

Schalten Sie "LCN" ein, um die Kanäle in logische Reihenfolge zu bringen (mit Satellite nicht möglich).

CI-information

Drücken Sie und wahlen Sie "Cl Info". Drücken Siok um die Informationen auf der CI-Karte zu überprüfen.

OSD-Menu BILD

Der zweite Punkt im OSD-MENU ist "BILD". Hier können Sie den Bildeffekt wie Kontrast, Helligkeit usw. einstellen.

Drücken Sie die MENU-Taste, um das OSD-MENU aufzurufen. Drücken Sie dann die - Taste, um das Menu 'PICTURE' auszuwahlen. Drücken Sie die -Taste, um Picture Mode' auszuwahlen und drücken Sie die Taste OK , um auszuwahlen.

Bildeinstellung

Drücken Sie um den Bildmodus auszuwahlen, und drücken Sie danok um das Untermenü aufzurufen.

Sie können die Werte für Kontrast, Helligkeit, Farbe, Scharfe und Farbton ändern, wenn sich das Bild im persönlichen Modus befindet.

OSD-Menu BILD

Scharfe.

Verwenden Sie die Tasten um das

möhlen. Verwenden Sie die Tasten

zur

Bestätigung.

Konzern Passen	Siedie Lichtintensität des Bildes an, aber der Schatten des Bildes ist nicht variabel.
Helligkeit Passst die Helligkeit des Bildes an und macht den dunklen Bereich heller.
Farbe Passst die Farbsättingung an.
Farbton Die Verwendung der Farbkompensation hat sich mit dem Senden des NTSC-Codes geändert.
Sächäre Passst die Detailstufe im Bild an.

Farbtemperatur

ok zur Bestätigung.

die

Kalt Erhöht den Blauton im Weiß.

Normal Erhöht die durchschnittlichen Farben in Weiß.

Warm Erhöht die rote Farbe im Weiß.

OSD-Menu BILD

Rauschunterrückung

Filtert und reduziert Bildauschen und verbessert die Bildqualität.

Mit den Tasten wahlen Sie die gewünschte Menge aus. Drücken Sie dann OK zur Bestätigung.

Aus Geräuschreduzierung ausschalten

Gering Erkennen und reduzieren Sie geringes Bildauschen

Mitte Erkennen und reduzieren Sie mäßiges Bildauschen

Hoch Erkennen und reduzieren Sie erhöhtes Bildauschen

Standard Als Standard festlegen

OSD-Menu TON

Der dritte Punkt im OSD-MENU ist "TON".

Sie können den Soundtyp auswahlen, der am besten ihrer Hörerlebnis entspricht. Drücken Sie die MENU-Taste, um das OSD-MENU aufzurufen. Drücken Sie dann die Taste, um das 'SOUND'-Menu auszuwahlen. Drücken Sie dann OK zur Bestätigung.

Verwenden Sie die Tasten , um das Element auszuwahlen, das Sie ändern möhen. Verwenden Sie die Tasten to, um die gewünschte Einstellung vorzunehmen. Drücken Sie dann OK zur Bestätigung.

Ton Profil

Drücken Sie um den Soundmodus auszuwahlen, und drücken Sie dan um das Untermenü aufzurufen. Drücken Sie um das Element auszuwahlen.

Sie können den Wert für Höhen und Basseändern, wenn sich der Sound im persönlichen Modus befindet

OSD-Menu TON

Standard Erzeugt in allen Umgebungen einen ausgewogenen Klang.

Musik Behält den Originalton bei. Gut für Musikprogramme.

Film Verbessern Sie Höhen und Bände für ein reichhaltiges Klangerlebenis.

Sport Verbessert den Sound für Sportübertragungen

Persönlich Die Auswahl der persönlichen Toneinstellungen

Coaxial Mode

Eine PCM-Verbindung erhögt die Übertragung von zwei Audiokanäten (dh Stereoton) in unkomprimierter digitaler Form. Nur für die Ausgabe vorgesehen. Bei der digitalen Übertragung muss das Audiosignal nicht von digital nach analog (und umgekehrt) konvertiert werden, sodass die Audioqualität nicht beeinträchtigt wird.

Drücken Sie um das Menu Koaxialmodus auszuwahlen, und drücken Sie dann um zwischen PCM / Auto zu wahren.

OSD-Menu ZEIT

Der vierte Punkt im OSD-MENU ist das Menu "ZEIT".

Drucken Sie MENU um das OSD-Menu zu öffnen.

Drücken Sie um den Eintrag „ZEIT" im OSD-MENU auszuwahlen.

Verwenden Sie die Tasten , um das Element auszuwahlen, das Sie ändern möhen. Verwenden Sie die Tasten to, um die gewünschte Einstellung vorzunehmen. Drücken Sie dann OK zur Bestätigung.

Zeitzone

Drucken Sie um Zeitzone auszu

Untermenü aufzurufen. Drücken Sie

OK um die Auswahl zu bestätigen.

OSD-Menu ZEIT

Drucken Sie um den Einschlaf-Timer

um das Untermenü aufzurufen. Drücken

Sie um die gewünschte Zeit

OK um die

Auswahl zu bestätigen.

Drucken Sie um den Auto Sleep

ok um das Untermenü aufzurufen.

Drucken Sie um die gewünschte Zeit

OK um die

Auswahl zu bestätigen.

nach

Drucken Sie um den Anzeigezeit

Siedann

ok um das Untermenü aufzurufen.

Drucken Sie um die gewünschte Zeit

OK um die

Auswahl zu bestätigen.

OSD-Menu SCHUTZ

Der fünfte Punkt im OSD-MENU ist das Menu "SCHUTZ".

Drucken Sie um das OSD-MENU zu öffnen.

Drücken Sie um das Element LOCK im OSD-MENU auszuwahlen.

Verwenden Sie die Tasten , um das Element auszuwahlen, das Sie ändern möhen. Verwenden Sie die Tasten to, um die gewünschte Einstellung vorzunehmen. Drücken Sie dann OK zur Bestätigung.

Password eingeben

Drücken Sie um die Systemsperre zu schreiben passengen. Geben Sie dann das

Password ein in. Sie haben die dreifache

Möglichkeit, dies zu tun versuche es.

Löschen

Abbr.

Der Standardcode ist 0000.

NOTE:

Der Administratorcode lautet 8899. Dies ist erforderlich, um die Jugendschutz oder die Sender sperren zu aktivieren.

OSD-Menu SCHUTZ

festgelegte

drucken Sie

dann OK um das Untermenü aufzurufen.

OK

OK

Sie um die Kanalnummer auszuwahlen, und drücken Sie dann

OSD-Menu HOTEL

Hotel Mode

Um diese Option zu öffnen, drücken Sie zuerst die MENU -Taste auf die die Fernbedienung und dann die Zifferntasten "8888".

Das Menu "HOTEL" wird geöffnet.

Drücken Sie um die Hotelmodusoption auszuwahlen, die Sie im HOTEL-Menü anpassen möchten. Drücken Sie zum Anpassen, um das Untermenü aufzurufen. Drücken Sie nach dem Bearbeiten, um zu speichern und zum vorherigen Menu zurückzukehren.

Hier können Sie standardmäßig verschiedene Einstellungen vornehmen, die ohne Password nicht angepasst werden können. Zum Beispiel maximale Lautstärke.

OSD-Menu ERWEITERT

Der sechste Punk im OSD-MENU ist das Menu "ERWEITERT".

Drucken Sie MENU um das OSD-Menu zu öffnen.

Drücken Sie um das Element ERWEITERT im OSD-MENU auszuwahlen.

Drücken Sie um eine Option auszuwahlen, die Sie im Menu ERWEITERT anpassen möchten. Drücken Sie um das Untermen zu öffnen. Drücken Sie nach dem Bearbeiten, um zu speichern und zum vorherigen Menu zurück zu kehren.

Drucken Sie / um die

Drucken Sie ok zur Bestätigung.

dann OK um das Untermenü aufzurufen. Drücken Sie / um die

zur Bestätigung.

Audiosprache

Drucken Sie ▲▼ um Audiosprache

um das Untermenü aufzurufen. Drücken Sie / um die gewünschte

zur Bestätigung.

telsprache

dann

om das Untermenü aufzurufen. Drucken

Sie / um die gewünschte

fugbar).

ok zur Bestätigung.

Hörgeschädigt

Drücken Sie um diesen Menu auszuwahlen, und drücken Siok um diese Funktion ein- oder auszuschalten. Sie können die Art des Klangs auswahlen, die ihren persönlichen Vorlieben am besten entspricht.

OSD-Menu ERWEITERT

FavoriteListe

Wenn die Quelle als DTV ausgewähl ist, können Benutzer die Favoritenliste durch Drücken der Taste "FAV" aufrufen. Das Fenster "Favoritenliste" sieht folgendermaßen aus:

Drucken Sie Tasten um eine

Programminformationen

Wenn die Quelle als DTV ausgewählt ist, können Sie die Taste "i" drucken, um die Kanalinformationen anzuzeigen. Das Programminformationsfenster sieht folgendermaßen aus:

Der Electronic Program Guide (EPG) enthalt Programminformationen, die jetzt oder in Zukunft ausgestrahlt werden. Das System zeigt das EPG-Fenster durch Drücken der Taste "GUIDE" an. Informationen zu Datum und Uhrzeit werden auf der rechten Seite des Fensters angezeigt. Die linke Seite zeigt alle Kanäle. Die rechte Seite zeigt die Programme im Canal. Das ausgewählte Programm wird auch oben auf dem Bildschirm angezeigt.

Drücken Sie die GELBE Taste, um den vorherigen Tag anzuzeigen. Drücken Sie die BLAUE Taste, um den nachsten Tag anzuzeigen.

Drücken Sie um einen Canal auszuwahlen. Drücken Sie die Taste "i" auf der Fernbedienung, um weitere Informationen zum Programm zu erhalten. Drücken Sie um die Führung zu verlassen.

Das Fernsehgerät verfügbar über einen USB-Anschluss zum Aktualisieren der Software und zum Abspielen von Mediendateien.

Hinweis:

1. Schreiben Sie USB-Geräte nach Möglichkeit direkt an einen USB-Steckplatz an.
2. Verwenden Sie nach Möglichkeit keine USB-Kabel, die länger als 25 cm sind.
3. Schreiben Sie das USB-Gerät an, bevor Sie das Medienmenü verwenden, und drücken Sie dann die INPUT-Taste, um die Eingangssquelle für das Medium einzustellen.

Drücken Sie die INPUT-Taste auf Ihrer Fernbedienung und wahlen Sie USB als Eingangsquelle.

Verwenden Sie die Tasten um ihre Auswahl auszuwahlen und mok zu bestätigen.

USB Features (USB-Funktionen)

Verwenden Sie die Tasten um das Menu FOTO auszuwahlen und bestätigen Sie mit OK. Drücken Sie MENU um zum vorherigen Menu zurückzukehren. Drücken Sie EXIT um das Menu zu verlassen.

Drücken Sie um die Datei auszuwahlen, die Sie im Auswahlmenü anzeigen möchten, und drücken Sie dann OK um das Bild anzuzeigen.

Wenn Sie die ausgewählte Option verwenden, werden die Dateinformationen auf der rechten Seite des Bildes angezeigt.

USB Features (USB-Funktionen)

Verwenden Sie die Tasten um das Menu MUSIK auszuwahlen und bestätigen Sie mit OK. Drücken Sie MENU um zum vorherigen Menu zurückzukehren. Drücken Sie EXIT um das Menu zu verlassen.

Drücken Sie um die Festplatte auszuwahlen, die Sie anzeigen möchten, und drücken Sie dann OK um sie zu öffnen.
Drücken Sie MENU um zum vorherigen Menu zurückzukehren.

USB Features (USB-Funktionen)

Verwenden Sie die Tasten um das Menu FILM auszuwahlen und bestätigen Sie mit OK. Drücken Sie MENU um zum vorherigen Menu zurückzukehren. Drücken Sie EXIT um das Menu zu verlassen.

Drücken Sie m die Festplatte auszuwahlen, die Sie anzeigen möchten, und drücken Sie dan OK um sie zu öffnen.

Drücken Sie um den Film auszuwahlen, den Sie sehen möchten.

Drücken Sie die DISPLAY-Taste, um das Menu auszuwahlen, das Sie im Hintergrund ausfuhren möchten, und drücken Sie dann OK um die Auswahl zu bestätigen.

Drücken Sie um zum vorherigen Menü zurückzukehren. Drücken Sie um das Menü zu verlassen.

Hinweis:

Die auf die Funktion bezogenen Bilder dienen nur als Referenz.

Technische Daten

HDMI-input

Mode Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (kHz)
480i 720	x 480i 15.73 59.94/60
576i 720	x 576i 15.63 50
480p 720	x 480p 31.47 59.94/60
576p 720	x 576p 31.26 50
720p 1.280	x 720p	37.50	50
		44.96	59.94/60
1.080i	1.920 x 1.080i	28.13	50
		33.75	59.94/60
1.080p	1.920 x 1.080p	56.25	50
		67.5	59.94/60

Component video (YPbPr) input

Mode Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (kHz)
480i 720	x 480i 15.73	59.94/60
576i 720	x 576i 15.63 50
480p 720	x 480p 31.47 59.94/60
576p 720	x 576p 31.26 50
720p 1.280	x 720p	37.50	50
		44.96	59.94/60
1.080i	1.920 x 1.080i	28.13	50
		33.75	59.94/60
1.080p	1.920 x 1.080p	56.25	50
		67.5	59.94/60

Aufgrund kontinuierlicher Produktentwicklung bleiben Änderungen an Spezifikationen vorbehalten.

Störungsbehebung

Problem Lösungsvorschlag
Fernseher lässt sich nicht einschalten · Vergewissern Sie sich, dass das Netzkabel angeschlossen ist. Die Batterien der Fernbedienung sind erschöpf; Batterien austauschen.
Kein Bild, kein Ton • Überprüfen Sie das	Kabel zwischen Fernseher und Antenne/externem AV-Gerät • Drücken Sie die Einschalttaste auf der Fernbedienung. • Drücken Sie SOURCE (16) auf der Fernbedienung, dann drücken Sie▼▲ um die Eingangsquellen zu wahren.
Schlechetes Bild, aber Ton • Überprüfen Sie das Kabel zwischen Fernseher und Antenne/externem AV-Gerät. • Versuchen Sie einen anderen Sender. • Stellen Sie Helligkeit/Kontrast ein. • Vergewissern Sie sich, dass das Gerät auf PAL eingestellt ist.
Tonstörungen • Überprüfen Sie, ob die Kabel richtig angeschlossen sind • Entfernen Sie Infrarot-Geräte aus der direkten Umgebung des Fernsehers.
Kein Ton • Stellen Sie sicher, dass die Lautstärke nicht ausgeschelt oder auf Minimum eingestellt ist.
Fotos, Videos und Musik von einem USB-Gerät nicht angezeigt	• Prüfen Sie, ob das USB-Speichergerät Massenspeicher verwenden kann, wie in der mit dem Speichergerät gegelferten Dokumentation beschreiben. • Prüfen Sie den USB-Speicher Gerät ist mit dem Fernsehgerät kompatibel • Prüfen Sie, ob die Audio- und Bilddateifomate vom Fernsehgerät unterstützt werden.

Störungsbehebung

USB-Dateien werden ruckartig wiedergegeben

Die Geschwindigkeit des USB-Speichergeräts kann die Geschwindigkeit der Datenübertragung auf das Fernsehgerät beeinflussen und verhindern, dass Bild und / oder Ton problemlos angezeigt werden.

Der TFT-LED-Bildschirm entspricht einer hochentwickelten Technologie. Im Laufe der Zeit können jedoch einzige helle oder dunkle Pixel sightbar sein. Diese Pixel haben keinen Einfluss auf die Leistung des Fernsehers.

Nützliche Informationen und Lizenzen

Garantie

Wir finden es sehr ärgerlich, wenn ein Produkt trotz unserer sorgfälligen Qualitätskontrolle nicht wie vorgesehen Funktioniert. Deshalb gewähren wir auf alle unsere Modelle nach dem Kaufdatum eine Herstellergarantie von 2 Jahren.

These Garantie ist eine Abhol- und Rückgabegarantie. Das heißt, wir kümmlern uns um die Rücksendung des Produkts an unser Reparatur- und Servicecenter. Wir werden das Produkt gründlich prufen und das Problem lose. Wir senden das Produkt dann innerhalb von 7 Werktagen an Sie darüber.

Wenn das Produkt nicht mehr repariert werden kann, senden wir Ihnen ein neues zu.

Garantiebedingungen

1. Die Werksgarantie wird nur gewährt, wenn Sie die Kaufrechnung vorlagen können.
2. Diese Herstellergarantie gilt für alle Yasin-Produkte.
3. Die Herstellergarantie gilt nur für Material- und Herstellungsehler. Probleme, die durch unsachgemäß Verwendung, fehlerhafte Installation, äußere Einflüsse und normalen Verschleiß verursacht werden, werden von der Herstellergarantie nicht abgedeckt.
4. Die Werksgarantie erlischt, sobald Änderungen oder Reparaturen am Produkt von Ihnen oder Dritten durchgeführt werden. Gleiches gilt, wenn die Seriennummer geändert oder entfernt wird.
5. Die Entscheidung über die Reparatur oder den Austausch des Produkts ist ausschließlich Yasin vorbehalten. Die Garantiezeit verlangert sich nicht durch Reparatur oder Austausch.

Kundendienst-Kontaktformular

Um die Werksgarantie oder andere Fragen zu verwenden, wenden Sie sichitte Yasin Kundenservice uber den Kundenkontakt auf www.yasin-eu.com.

Aufgrund der kontinuierlichen Produktentwicklung kann das Handbuch ohne vorherige Ankündigung geändert werden. Tipp- und Druckfehler vorbehalten.

Nützliche Informationen und Lizenzen
