BEDIENUNGSANLEITUNG GTSFAFS01 Ambiano

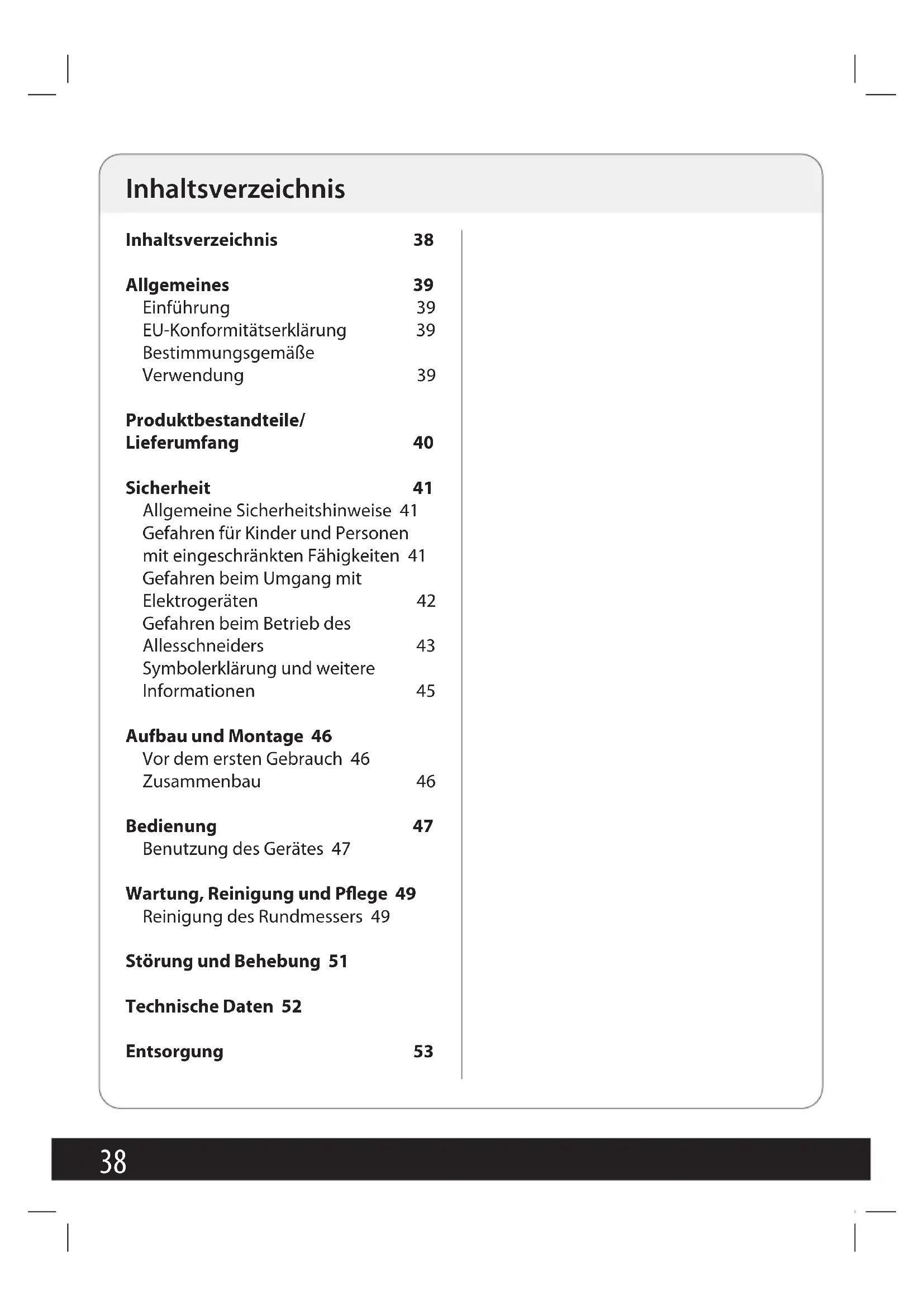

Utilisation brève : 5 minutes3637 Allesschneider GT-SF-AFS-0138 Inhaltsverzeichnis Inhaltsverzeichnis 38 Allgemeines 39 Einführung 39 EU-Konformitätserklärung 39 Bestimmungsgemäße Verwendung 39 Produktbestandteile/ Lieferumfang 40 Sicherheit 41 Allgemeine Sicherheitshinweise 41 Gefahren für Kinder und Personen mit eingeschränkten Fähigkeiten 41 Gefahren beim Umgang mit Elektrogeräten 42 Gefahren beim Betrieb des Allesschneiders 43 Symbolerklärung und weitere Informationen 45 Aufbau und Montage 46 Vor dem ersten Gebrauch 46 Zusammenbau 46 Bedienung 47 Benutzung des Gerätes 47 Wartung, Reinigung und Pflege 49 Reinigung des Rundmessers 49 Störung und Behebung 51 Technische Daten 52 Entsorgung 5339 Einführung Vielen Dank, dass Sie sich für den Allesschneider von Ambiano ent- schieden haben. Sie haben damit ein qualitativ hochwertiges Produkt erworben, das höchste Leistungs- und Sicherheitsstandards erfüllt. Für den richtigen Umgang und eine lange Lebensdauer empfehlen wir Ihnen die nachfolgenden Hinweise zu beachten. Bitte lesen Sie die Anleitung und insbesondere die Sicherheitshinweise vor der Inbetriebnahme des Gerätes sorgfältig durch. Sie nden eine Reihe von wichtigen und nützlichen Hinwei- sen, die vor der Inbetriebnahme von jedem Benutzer verstanden und beachtet werden müssen. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese bei Weitergabe des Gerätes mit. EU-Konformitätserklärung Die EU-Konformitätserklärung kann beim Hersteller/Importeur angefordert werden. Mit dem CE-Symbol markier- te Produkte erfüllen die An- forderungen aller zutreffenden EG- Richtlinien. Das Gerät entspricht den Anforderungen des deutschen Produktsicherheitsgesetzes. Dies wird nachgewiesen durch das GS-Zeichen des unabhängigen Prüfinstitutes: Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich zum Schneiden von Brot, Fleisch, Schinken, Wurst oder Käse etc. in haushaltsüblichen Mengen geeignet. Zudem ist das Gerät nicht für den gewerblichen Gebrauch bestimmt, sondern ausschließlich für die Benutzung im privaten Haushalt, aber nicht in Küchen für Mitarbeiter in Lä- den, Büros und anderen gewerb- lichen Bereichen, nicht in land- wirtschaftlichen Anwesen und nicht von Kunden in Hotels, Mo- tels und anderen Wohneinrich- tungen sowie Frühstückspensi- onen. Jede andere Verwendung oder Änderung des Gerätes ist nicht bestimmungsgemäß und ist grundsätzlich untersagt. Für Schäden, die durch nicht bestimmungsgemäßen Ge- brauch oder falsche Bedienung entstanden sind, kann keine Haftung übernommen werden. Herausgeber der Anleitung: Globaltronics GmbH & Co. KG Bei den Mühren 5 20457 Hamburg Deutschland Allgemeines40 Technische und optische Änderungen vorbehalten.

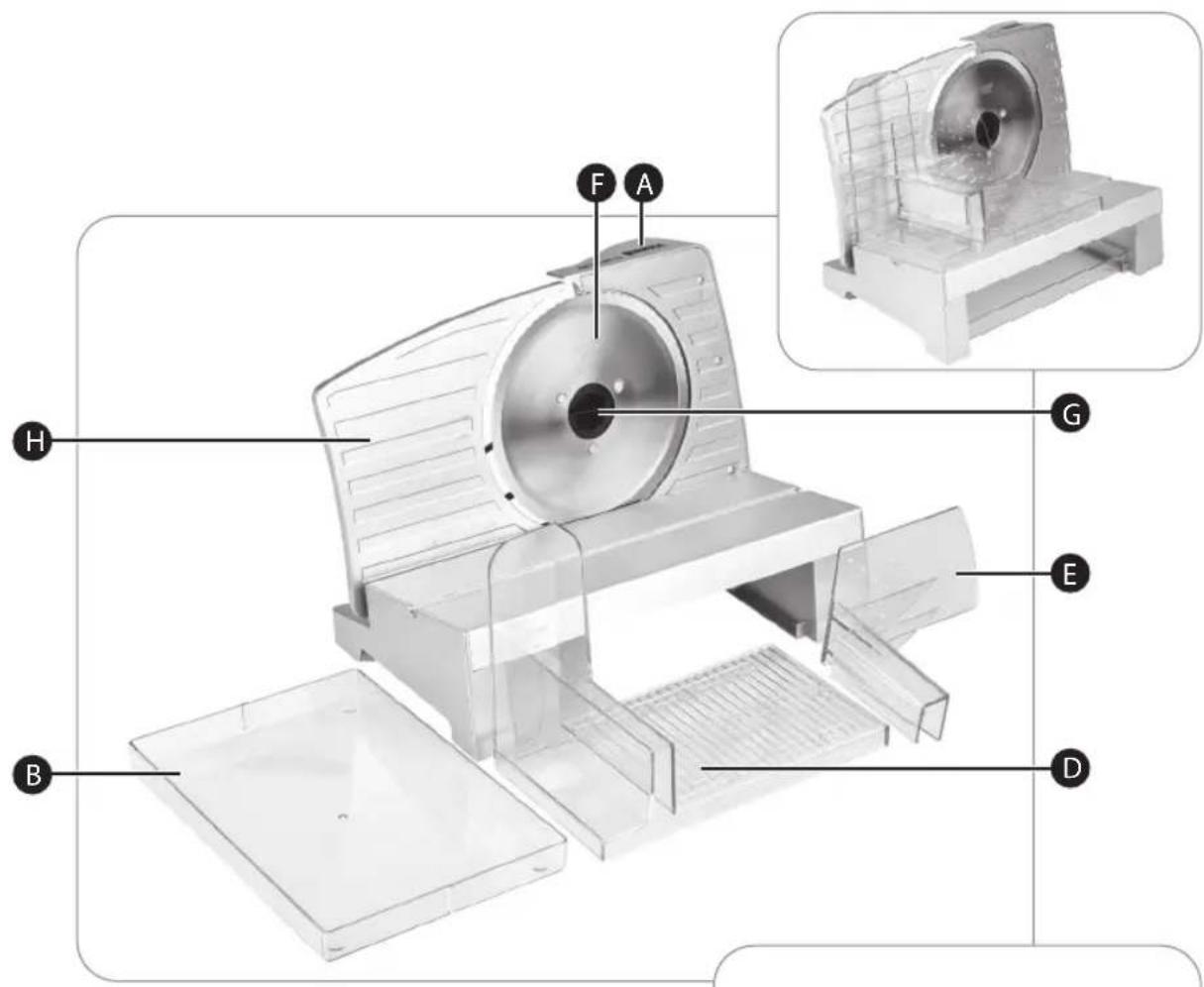

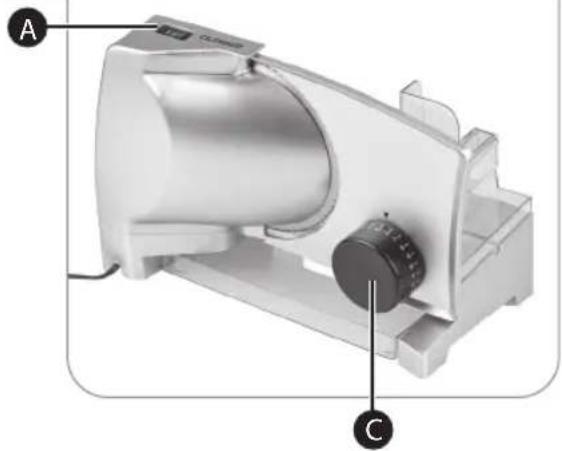

A) Ein-/Ausschalter (Kurzbetrieb/Dauerbetrieb) B) Auffangschale C) Drehhebel zur Einstel- lung der Schnittstärke D) Schneidgutschlitten E) Restehalter F) Rundmesser G) Messerverschluss H) Anschlagplatte

I) Bedienungsanleitung und

Garantiekarte (ohne Abb.) Produktbestandteile/Lieferumfang41 Technische und optische Änderungen vorbehalten. Sicherheit Lesen und beachten Sie alle nachfolgend auf- geführten Sicherheits- hinweise. Bei Nicht- beachten bestehen erhebliche Unfall- und Verletzungs risiken so- wie die Gefahr von Sach- und Geräte schäden. Allgemeine Sicherheits- hinweise Gefahren für Kinder und Personen mit einge- schränkten Fähigkeiten - Dieses Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstanden haben. - Reinigung und Benutzer- wartung dürfen nicht von Kindern durchgeführt werden. - Dieses Gerät darf nicht von Kindern benutzt werden. Halten Sie das Gerät und seine Anschluss- leitung außerhalb der Reichweite von Kindern. - Kinder dürfen nicht mit dem Gerät spielen. Kinder erkennen nicht die Gefahr, die beim Umgang mit elek- trischen Geräten entstehen kann. Deshalb das Gerät außerhalb der Reichwei- te von Kindern benutzen und aufbewahren. Lassen Sie das Netzkabel nicht herunterhängen, damit nicht daran gezogen wird. - Halten Sie Verpackungs- material von Kindern fern – Erstickungsgefahr!42 Gefahren beim Umgang mit Elektrogeräten - Schließen Sie das Gerät nur an eine vorschrifts- mäßig installierte Schutz- kontakt-Steckdose mit einer Netzspannung ge- mäß Typenschild an. - Wenn die Netzanschlusslei- tung dieses Gerätes beschä- digt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefähr- dungen zu vermeiden. - Reparaturen dürfen nur von zugelassenen Fachwerk- stätten ausgeführt werden. Nicht fachgerecht reparier- te Geräte stellen eine Ge- fahr für den Benutzer dar. - Schalten Sie das Gerät im- mer aus und trennen Sie es von der Stromversorgung, wenn Sie das Gerät unbe- aufsichtigt lassen, bevor Sie Zubehörteile anbringen oder entfernen, bevor Sie sich Teilen nähern, die sich während des Betriebes bewegen und bevor Sie es reinigen. Ziehen Sie immer den Netzstecker ab, nie- mals am Netzkabel ziehen! Stromschlaggefahr! - Um Unfälle zu vermeiden, sollten niemals mehrere Haushaltsgeräte gleich- zeitig (z. B. über einen 3er-Steckdosenverteiler) an dieselbe Schutzkon- takt-Steckdose ange- schlossen werden. - Tauchen Sie das Gerät nie in Wasser und benutzen Sie es nicht im Freien, da es weder Regen noch anderer Feuch- tigkeit ausgesetzt werden darf – Stromschlaggefahr! - Sollte das Gerät doch ein- mal ins Wasser gefallen sein, ziehen Sie erst den Netzstecker und nehmen Sie das Gerät dann heraus! Nehmen Sie das Gerät da- nach nicht mehr in Betrieb, sondern lassen Sie es erst von einer zugelassenen Servicestelle überprüfen. Dies gilt auch, wenn das Netzkabel oder das Gerät43 beschädigt sind oder wenn das Gerät heruntergefallen ist. Stromschlaggefahr! - Achten Sie darauf, dass das Netzkabel oder das Gerät nie auf heißen Oberflächen oder in der Nähe von Wär- mequellen platziert wer- den. Verlegen Sie das Netz- kabel so, dass es nicht mit heißen oder scharfkantigen Gegenständen in Berüh- rung kommt. Stromschlaggefahr! - Knicken Sie das Netzkabel keinesfalls und wickeln Sie es nicht um das Gerät, da dies zu einem Kabelbruch führen kann. Stromschlaggefahr! - Benutzen Sie das Gerät nicht, wenn Sie sich auf feuchtem Boden befinden oder wenn Ihre Hände oder das Gerät nass sind. Stromschlaggefahr! - Öffnen Sie das Gerät nie und versuchen Sie keines- falls mit Metallgegenstän- den in das Innere zu gelan- gen. Stromschlaggefahr! Gefahren beim Betrieb des Allesschneiders - Betreiben Sie dieses Gerät nur wie in dieser Bedie- nungsanleitung beschrie- ben und beachten Sie alle Sicherheitshinweise. Missbrauch kann Verlet- zungen verursachen. - Vermeiden Sie Berührun- gen mit beweglichen Teilen. Um Personen- oder Sach- schäden zu verhindern, darauf achten, dass Hände, Haare, Kleidung und ande- re Gegenstände während des Betriebes nicht mit sich bewegenden Teilen in Berührung kommen. - Dieses Gerät muss mit Schlitten und Restehal- ter in Gebrauchslage be- nutzt werden, es sei denn, die Größe und Form des Schneidgutes lassen de- ren Gebrauch nicht zu. - Vorsicht beim Umgang mit dem Rundmesser, es ist sehr scharf, berühren Sie das Rundmesser nicht mit bloßen Händen! Lassen Sie44 Kinder nicht in die Nähe des Rundmessers. Benutzen Sie keinesfalls ein beschä- digtes Rundmesser. Weisen Sie auch andere Benutzer auf die Gefahren hin. - Berühren Sie bei Betrieb des Gerätes keinesfalls das Rundmesser. Das Rundmes- ser läuft nach dem Abschal- ten des Gerätes noch etwas nach. Verletzungsgefahr! - Trennen Sie das Gerät im- mer vom Netz und warten bis alle Teile vollständig zum Stillstand gekom- men sind, bevor Sie am Gerät und/oder Schneid- gut hantieren und bevor Sie Zubehörteile anbrin- gen oder abnehmen. - Benutzen Sie das Gerät aus- schließlich zum Schneiden von Brot, Schinken, Wurst, Fleisch und Käse, keinesfalls für andere Zwecke. Schnei- den Sie damit keine Tief- kühlkost, Knochen, Lebens- mittel mit großen Kernen, Braten im Netz oder Le- bensmittel mit Verpackung! - Betreiben Sie das Gerät kei- nesfalls länger als 5 Minu- ten am Stück. Lassen Sie es nach jedem Durchgang auf Raumtemperatur abkühlen. - Platzieren und betreiben Sie das Gerät ausschließlich auf einer ebenen, stabilen und trockenen Stand- fläche, die Fläche sollte leicht zu reinigen sein. - Achten Sie unbedingt da- rauf, dass das Gerät abge- schaltet ist, bevor Sie es an eine Steckdose anschließen oder es vom Netz tren- nen. Verletzungsgefahr! - Halten Sie das entnomme- ne Rundmesser ausschließ- lich in der Mitte (Drehzent- rum), so dass Sie keinesfalls die scharfe Schneide des Rundmessers berühren. Vorsicht bei der Reinigung! Verletzungsgefahr! - Nur Originalzubehör ver- wenden. Bei Verwendung von nicht Originalzubehör ist mit erhöhter Unfall- gefahr zu rechnen. Bei Unfällen oder Schäden4545 Symbolerklärung und weitere Informationen Die folgenden Symbole und Signalworte werden in dieser Bedie- nungsanleitung, auf dem Gerät und/oder auf der Verpackung verwen- det oder dienen zur Darstellung von zusätzlichen Informationen. Bedienungsanleitung lesen und beachten! Wichtige Warnhinweise sind mit diesem Symbol gekennzeichnet. Gefahr – bezieht sich auf Personenschäden Achtung – bezieht sich auf Sachschäden Wichtige Informationen sind mit diesem Symbol gekennzeichnet. Dieses Symbol kennzeichnet elektrische Geräte, die der Schutzklasse II entsprechen. Dieses Symbol signalisiert besondere Vorschriften zur Entsorgung von Altgeräten (siehe Kapitel „Entsorgung“). mit nicht Originalzubehör entfällt jede Haftung. Bei der Verwendung fremder Zubehörteile und daraus resultierenden Geräte- schäden erlischt jegli- cher Garantie anspruch. - Reinigen Sie regelmäßig sämtliche Oberflächen, die mit Lebensmitteln in Kontakt kommen, ge- mäß den Angaben im Kapitel „Wartung, Rei- nigung und Pflege“.46 Aufbau und Montage Vor dem ersten Gebrauch Überprüfen Sie das Gerät nach dem Auspacken auf Vollständigkeit und eventuel- le Transportschäden, um Gefährdungen zu vermeiden. Benutzen Sie es im Zweifels- falle nicht, sondern wenden Sie sich in diesem Falle an unseren Kundendienst. Die Serviceadresse nden Sie in unseren Garantiebedingun- gen auf der Garantiekarte. Ihr Allesschneider befindet sich zum Schutz vor Transportschä- den in einer Ver packung.

• Nehmen Sie das Gerät vorsichtig aus seiner Verkaufsverpackung.

• Entfernen Sie alle Verpackungsteile.

• Reinigen Sie das Gerät und alle Zubehörteile von Verpa- ckungsstaubresten, gemäß den Angaben im Kapitel „War- tung, Reinigung und Pflege“. Stellen Sie das Gerät in der Nähe einer geeigneten Steckdose auf. Achten Sie dabei auf eine ebene, trocke- ne und rutschfeste Standfläche. Zusammenbau

• Setzen Sie den Schneidgutschlit- ten (D) auf die Führungsnut am Allesschneider und drücken Sie ihn vorsichtig nach un- ten, bis er hörbar einrastet.

• Setzen Sie den Restehalter (E) auf den Griff des Schneidgut- schlittens (D). Die Fläche des Restehalters (E) muss parallel zum Rundmesser (F) stehen.

• Stellen Sie sicher, dass der Ein-/ Ausschalter (A) (=Wippschal- ter) auf der Position „0“ steht.

• Platzieren Sie die Auffangschale (B) so, dass abgeschnittene Lebensmit- tel in die Auffangschale (B) fallen.47 Benutzung des Gerätes Achten Sie unbedingt darauf, dass sich der Ein-/Aus-Schal- ter auf Position „0“ bendet, bevor Sie das Gerät an eine Schutzkontakt-Steckdose anschließen. Vorsicht beim Umgang mit dem Rundmesser, es ist sehr scharf, berühren Sie das Rundmesser nicht mit bloßen Händen! Lassen Sie Kinder nicht in die Nähe des Rund- messers. Benutzen Sie keinesfalls ein beschädigtes Rundmesser. Weisen Sie auch andere Benutzer auf die Gefahren hin. Die Schnittstärke-Einstellskala ist keine Millimeterskala. Die Minimal-Position ist aus Sicherheitsgründen als Messerüberdeckung ausgelegt.

• Schließen Sie nun das Gerät an die Steckdose an, achten Sie darauf, dass sich der Ein-/Aus-Schalter (A) auf Position „0“ befindet.

• Stellen Sie nun am Drehhebel (C) die gewünschte Schnittstärke ein. Sie können hier mit Hilfe der Skala am Drehhebel (C) die Schnittstärke stu- fenlos im Bereich von etwa 1 bis 23 einstellen. Beachten Sie aber bitte, dass die Markierungen lediglich eine Orientierungshilfe darstellen und es sich dabei nicht um eine Milli- meterskala handelt. Die Minimal- Position ist aus Sicherheitsgründen als Messerüberdeckung ausgelegt.

• Legen Sie das Schneidgut auf den Schneidgutschlitten (D) zwischen Anschlagplat- te (H) und Restehalter (E).

• Drücken Sie das Schneidgut mit dem Restehalter (E) leicht gegen die Anschlagplatte (H), fassen Sie hierzu den Restehalter (E) ausschließ- lich dort an, wo er am Schneid- gutschlitten (D) geführt wird.

• Schalten Sie das Gerät am Ein-/ Ausschalter (A) ein, indem Sie den Ein-/Ausschalter (A) entweder auf Position „II“ (Dauerbetrieb) oder die Position „I“ (Kurzbetrieb) stellen. Wenn Sie die Position „I“ wählen, müssen Sie den Schalter während des gesamten Schneidevorgangs gedrückt halten. Das Rundmes- ser (F) beginnt sich zu drehen.

• Schieben Sie nun das Schneid- gut mit dem Schneidgutschlit- ten (D) mit leichtem Vorschub gegen das Rundmesser (F).

• Wenn eine Scheibe des Schneid- gutes abgetrennt wurde ziehen Sie den Schneidgutschlitten (D) wieder zurück auf die Ausgangs- position und wiederholen den Vorgang, bis Sie die gewünschte Menge geschnitten haben.

• Schalten Sie den Allesschneider nach jedem Vorgang aus, indem Bedienung4848 Sie den Ein-/Ausschalter (A) auf die Position „0“ stellen und tren- nen das Gerät vom Stromnetz.

• Warten Sie, bis sich das Rund- messer (F) nicht mehr dreht und entnehmen Sie dann den Rest des Schneidgutes vom Schneidgut- schlitten (D) und das geschnittene Gut aus der Auffangschale (B).

• Drehen Sie nach jedem Vorgang den Drehhebel (C) wieder auf die Mini- mal-Position (Messerüberdeckung).4949 Ziehen Sie vor dem Reinigen immer den Netzstecker und lassen Sie das Gerät vollstän- dig abkühlen, bevor Sie es reinigen und/oder verstauen! Stromschlaggefahr! Achten Sie darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Das Gerät nie in Wasser tauchen. Stromschlaggefahr! Benutzen Sie zur Reinigung keine scharfen Reinigungs- und Scheuermittel.

• Nehmen Sie den Restehalter (E) vom Schneidgutschlitten (D) ab und schieben Sie diesen ganz nach links, heben Sie den hinteren Teil an und nehmen Sie den Schneidgutschlit- ten (D) nach oben vom Gerät ab.

• Zur Reinigung des Geräteäu- ßeren benutzen Sie ein trocke- nes, allenfalls mäßig feuchtes, gut ausgewrungenes Tuch.

• Anschließend gut trocken reiben. Den Restehalter (E), den Schneidgut- schlitten (D) und die Auffangschale (B) reinigen Sie in warmem, spülmit- telhaltigem Wasser. Anschließend gründlich mit klarem Wasser abspülen und vollständig trocknen lassen. Reinigung des Rundmessers Das Rundmesser ist sehr scharf. Fassen Sie es aus- schließlich am Messerver- schluss in der Mitte an. Verletzungsgefahr! Das Rundmesser ist für eine leichtere Reinigung abnehm- bar. Der Messerverschluss lässt sich durch Drehen im Uhrzei- gersinn lösen.

• Zur Entnahme des Rundmessers (F) drehen Sie den mittig ange- brachten Messerverschluss (G) um ca. 90° im Uhrzeigersinn und nehmen das Rundmesser (F) am Messerverschluss (G) vom Gerät ab.

• Sie können das Rundmesser (F) in warmem, spülmittelhaltigem Wasser reinigen. Anschließend gründlich mit klarem Wasser abspülen und trocknen lassen.

• Setzen Sie das Rundmesser (F) wieder auf das Gerät, achten Sie dabei darauf, dass die Vorsprünge an der Rückseite des Messerver- schlusses in die dafür vorgesehenen Aussparungen am Gehäuse ein- geführt werden. Das Rundmesser (F) muss ganz am Gerät anliegen.

• Verriegeln Sie den Messerver- schluss nun durch eine 90°-Drehung gegen den Uhrzeigersinn bis zum Anschlag. Das Rundmesser (F) ist nun wieder am Gerät befestigt. Wartung, Reinigung und Pege50 Lassen Sie alle Teile nach dem Rei- nigen vollständig trocknen.51 Störung: Ursache: Behebung: Das Gerät zeigt keine Funktion. Der Netzstecker ist nicht mit der Steck- dose verbunden. Den Netzstecker in die Steckdose einstecken. Der Ein-/Aus-Schalter ist auf Position „0“. Stellen Sie den Ein-/Aus-Schalter auf Position „I“ oder „II“. Bei hier nicht aufgeführten Störungen wenden Sie sich bitte an unseren Kunden- dienst. Unsere Kunden berater helfen Ihnen gerne weiter. Die Serviceadresse finden Sie in unseren Garantiebedingungen auf der separat beigelegten Garantiekarte. Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich. Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden. Störung und Behebung52 Entsorgung Die Produktverpackung besteht aus recyclingfähigen Materialien. Das Verpackungs- material kann an öffentlichen Sammelstellen zur Wiederver- wendung abgegeben werden. Altgeräte gehören nicht in den Hausmüll! Entsprechend gesetzlicher Vor schriften muss das Altgerät am Ende seiner Lebensdauer einer geordneten Entsorgung zugeführt werden. Dabei werden im Altgerät enthaltene Wertstoffe wiederverwertet und die Umwelt geschont. Weiterführende Auskünfte erteilen die zuständige kommunale Verwaltungsbe- hörde oder Ihr örtliches Entsorgungsunternehmen. Nennspannung: 220-240 V~ Nennfrequenz: 50/60 Hz Nennleistung: 100 W Schutzklasse:

Kurzbetriebszeit: 5 Minuten Technische Daten535455© Copyright Nadruk of verveelvoudiging (ook van delen) alleen met toestemming van: Globaltronics GmbH & Co. KG, Bei den Mühren 5, 20457 Hamburg, Duitsland Dit drukwerk, inclusief al zijn onderdelen, is door de auteurswet beschermd. Elke toepassing buiten de strikt beperkte grenzen van het auteursrecht is zonder toestemming van Globaltronics GmbH & Co. KG verboden en strafbaar. Dat geldt in het bijzonder voor verveelvoudigingen, vertalingen, microverfilmingen en het invoeren en verwerken in elektronische systemen. Toute reproduction ou impression en tout ou partie est interdite sans l’accord de : Globaltronics GmbH & Co. KG, Bei den Mühren 5, 20457 Hamburg, Allemagne Le présent document et l’ensemble de son contenu sont protégés par le droit d’auteur. Toute utilisation sortant du cadre précis défini par le droit d’auteur est interdite et passible de poursuites, sauf autorisation expresse de la société Globaltronics GmbH & Co. KG. Cette mention s’applique notamment à toute reproduction, traduction, archivage sur microfilm ainsi qu’à tout traitement ou sauvegarde sur des systèmes électroniques. Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der: Globaltronics GmbH & Co. KG, Bei den Mühren 5, 20457 Hamburg, Deutschland Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtes ist ohne Zustimmung der Globaltronics GmbH & Co. KG unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
