BEDIENUNGSANLEITUNG FR 50 Kärcher

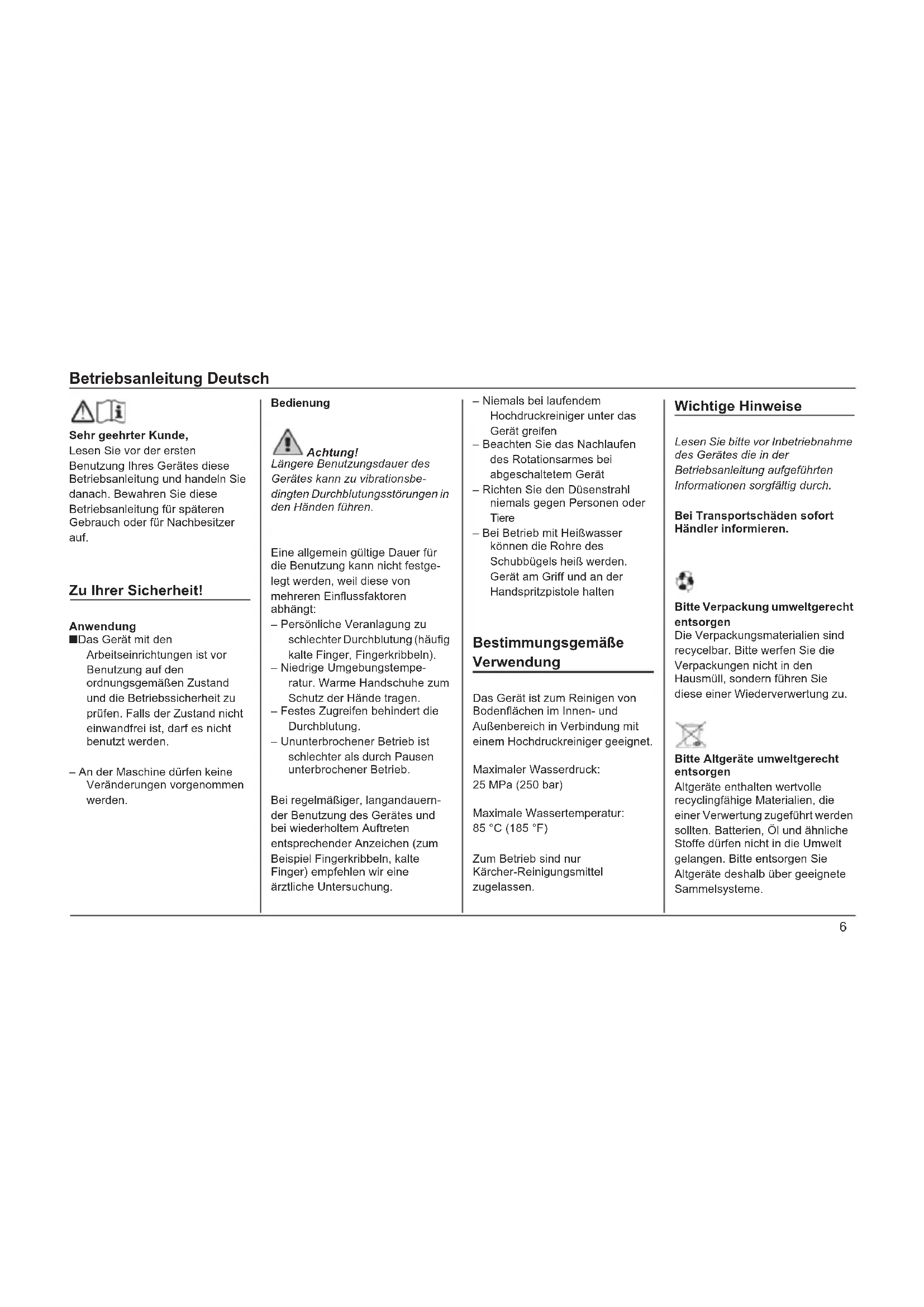

Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf. Zu Ihrer Sicherheit! Anwendung ■ Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. – An der Maschine dürfen keine Veränderungen vorgenommen werden. Bedienung Achtung! Längere Benutzungsdauer des Gerätes kann zu vibrationsbe- dingten Durchblutungsstörungen in den Händen führen. Eine allgemein gültige Dauer für die Benutzung kann nicht festge- legt werden, weil diese von mehreren Einflussfaktoren abhängt: – Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Fingerkribbeln). – Niedrige Umgebungstempe- ratur. Warme Handschuhe zum Schutz der Hände tragen. – Festes Zugreifen behindert die Durchblutung. – Ununterbrochener Betrieb ist schlechter als durch Pausen unterbrochener Betrieb. Bei regelmäßiger, langandauern- der Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (zum Beispiel Fingerkribbeln, kalte Finger) empfehlen wir eine ärztliche Untersuchung. – Niemals bei laufendem Hochdruckreiniger unter das Gerät greifen – Beachten Sie das Nachlaufen des Rotationsarmes bei abgeschaltetem Gerät – Richten Sie den Düsenstrahl niemals gegen Personen oder Tiere – Bei Betrieb mit Heißwasser können die Rohre des Schubbügels heiß werden. Gerät am Griff und an der Handspritzpistole halten Bestimmungsgemäße Verwendung Das Gerät ist zum Reinigen von Bodenflächen im Innen- und Außenbereich in Verbindung mit einem Hochdruckreiniger geeignet. Maximaler Wasserdruck: 25 MPa (250 bar) Maximale Wassertemperatur: 85 °C (185 °F) Zum Betrieb sind nur Kärcher-Reinigungsmittel zugelassen. Wichtige Hinweise Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Betriebsanleitung aufgeführten Informationen sorgfältig durch. Bei Transportschäden sofort Händler informieren. Bitte Verpackung umweltgerecht entsorgen Die Verpackungsmaterialien sind recycelbar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Bitte Altgeräte umweltgerecht entsorgen Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.Betriebsanleitung Deutsch

Düsenpakete Achtung! Die benötigten Düsenpakete sind auf das entsprechende Anschlussgerät abgestimmt und müssen separat bestellt werden. Hochdruckreiniger mit Durchflussmenge 650-850 l/h Düsenpaket 2.639-187 Hochdruckreiniger mit Durchflussmenge 850-1100 l/h Düsenpaket 2.640-442 Hochdruckreiniger mit Durchflussmenge 1100-1300 l/h Düsenpaket 2.639-188 Hochdruckreiniger mit Durchflussmenge 1300-1800 l/h Düsenpaket 2.640-781 Hochdruckreiniger mit Durchflussmenge 1800-2200 l/h Düsenpaket 2.640-282 Montage Düsenpaket Bild 1 Hinweis: Reihenfolge beachten! ■ O-Ring (1) in Nut des Rotationsarmes einlegen ■ Düse (2) aufsetzen ■ Düse mit Überwurfmutter (3) leicht festschrauben Bild 2 Achtung! Der Austrittsstrahl muss parallel zum Rotationsarm ausgerichtet werden ■ Schlüsselfläche der Düse (Schlüsselweite 10) parallel zum Rotationsarm ausrichten ■ Überwurfmutter (Schlüsselweite 22) mit Schraubenschlüssel festziehen Bodenreinigung Bild 3 Das Gerät ist zum Anschluss einer langen Handspritzpistole (a) vorbereitet. Zum Anschluss einer kurzen Handspritzpistole (b) muss der Nippel (c) gegen den beigelegten Nippel ausgetauscht werden, um bestmögliche Ergonomie zu erreichen. Hinweis: O-Ring Dichtung des Nippels vor der Montage mit beigelegtem Fett bestreichen. Bild 4 ■ Handspritzpistole des Hochdruckreinigers am Gerät anschliessen und von Hand festziehen Radsatz demontieren (bei Bedarf) Bild 5 ■ Lenkrollen am Halter befestigt lassen ■ Halter am Gerät abschrauben ■ Schrauben wieder am Gerät befestigen (Stabilisierung des Borsteneinsatzes) Reinigungsmittel- ansaugung Bei unbeheiztem Hochdruckreiniger Bild 6 – Ventil im Uhrzeigersinn bis zum Anschlag drehen, Gerät arbeitet mit Hochdruck ohne Reinigungsmittel – Ventil gegen den Uhrzeigersinn bis zum Anschlag drehen, Gerät arbeitet mit Niederdruck, Reinigungsmittel wird angesaugt (Dosierung am Hochdruckreiniger)Betriebsanleitung Deutsch

Bei beheiztem Hochdruckreiniger – Ventil im Uhrzeigersinn bis zum Anschlag drehen. Die Reinigungsmitteldosierung wird am Hochdruckreiniger eingestellt Pflege – vor Frost schützen – Lenkrollen regelmäßig ölen – Borsten beim Lagern nicht verformenOperating Instructions English
