BEDIENUNGSANLEITUNG DWMSCL4570VW Tripp Lite

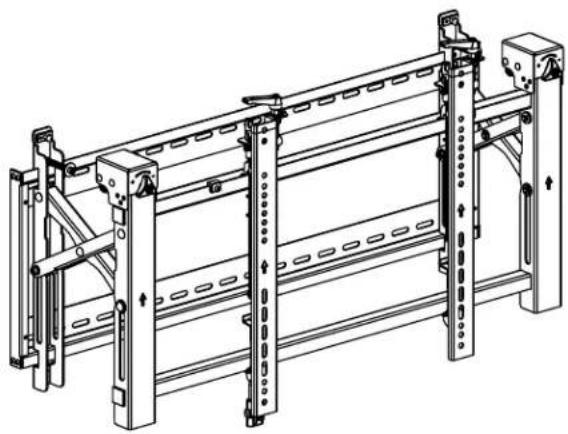

Querformat-Videowand mit Sicherheit
Modell: DWMSCL4570VW
English 1 • Espanol 15 • Français 29 • Pycckn 43
ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICTUUBERSCHRITTEN WERDEN. EINE UBERSCHREITUNG KANN ZUSCHWEREN VERLETZUNGEN UND ERHEBlichen SACHSCHADEN FührREN!
200x200/300x300
400x200/400x400
600x400
154 lb.
(70 kg)
EINGESTUFT
Manufacturing
Excealence
1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support
Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.
Wichtige Sicherheitshinweise
VORSICHT
- Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Beginnen Sie nicht mit der Installation, bevor Sie die Anweisungen und Warnhinweise in dieser Montageanleitung gelesen und verstanden haben. Wenden Sie sich bei Fragen zu dieser Anleitung oder diesen Warnhinweisenitte an den Tripp Lite Support.
- Die Verwendung mit Produkten, die schwerer als die angegebenen Nenngewichte sind, kann zu Instabilität und damit zu Verletzungen führen.
- Halterungen müssen wie in dieser Anleitung angegeben angebracht werden. Eine unsachgemäß Installation kann zu Schaden oder schweren Verletzungen führen.
- Es sind Sicherheitseinrichtungen und geeignete Werkzeuge zu verwenden. Dieses Produkt solle nur von Fachleuten installiert werden.
- Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sümmtliche zugehörigen Komponenten tragen kann.
- Verwenden Sie die im Lieferumfang enthaltenen Befestigungsschrauben und ziehen Sie diese fest, aber NICTZ zu fest an. Durch zu festes Anziehen konnen die Komponenten beschadigt werden. Dadurch wurde die Haltekraft stark reduziert.
- Dieses Produkt enthalt Kleinteile, die beim Verschlucken zu Erstickungsgefahr führen können. Diese Teile von Kindern femhalten.
- Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung these Produkttes im Freien kann zu Fehlfunktionen und Verletzungen führen.
- Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sichere angebracht ist.
Garantie
5-Jahres-Garantie
Der Verkafer garantiert fur einen Zeitaum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen ztreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsfehler aufweist, kann der Verkafer die sie Fehler nach eigem Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH T GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschäden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechens, sind die oben genannten Beschrunkungen fur Sie möglicherweise nicht ztreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)
WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Die Fotos können von den tatsächlichen Produktenicht abweichen.
Komponentenliste
WICHTIG: Uberprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie triplite.com/support für den Kundendienst.
A
Wandplatte (1x)
Ausklappbares Modul(x1)
C
Adapterwinkel (2 x)
G
Schloss (x1)
Paket P
D
Antirutschblock (x2)
E
Kunststoff-Verriegelungsteil (x2)
Kleiner Abstandhalter (x8)
M-H
GroBer Abstandhalter (x4)
Paket W
W-A
ST6.3x55 (x6)
W-B
Betonbolzen (6 x)
W-C
D6 Beilagscheibe (6 x)

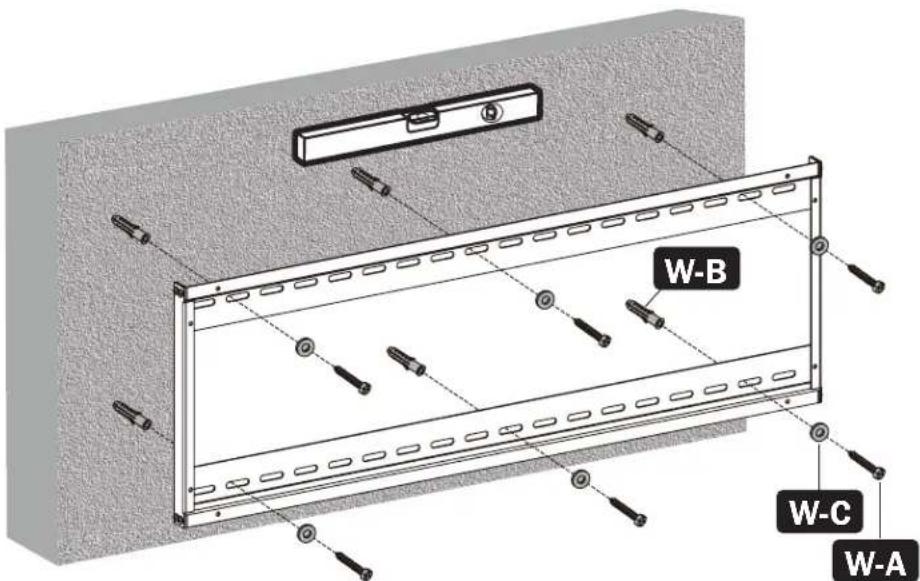

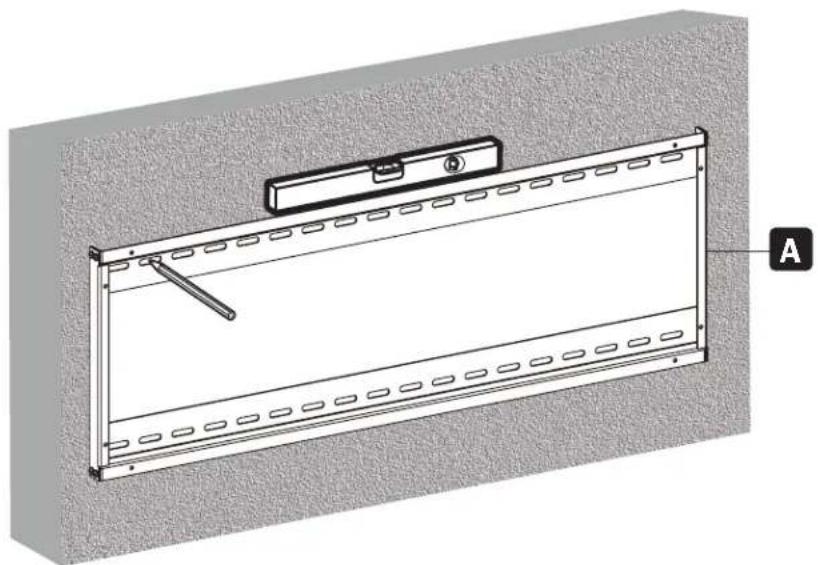

1. Wandmontage an Stein- und Betonwänden
WARNING
Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Gerats sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.
Markieren Sie die genaue Position der Befestigungsböhungen.
Bohren Sie Führungslocher
Schauben Sie die Wandhalterung an der Wand fest.
2. Videowand-Installation (Montagefläche wie unter abgebildet)

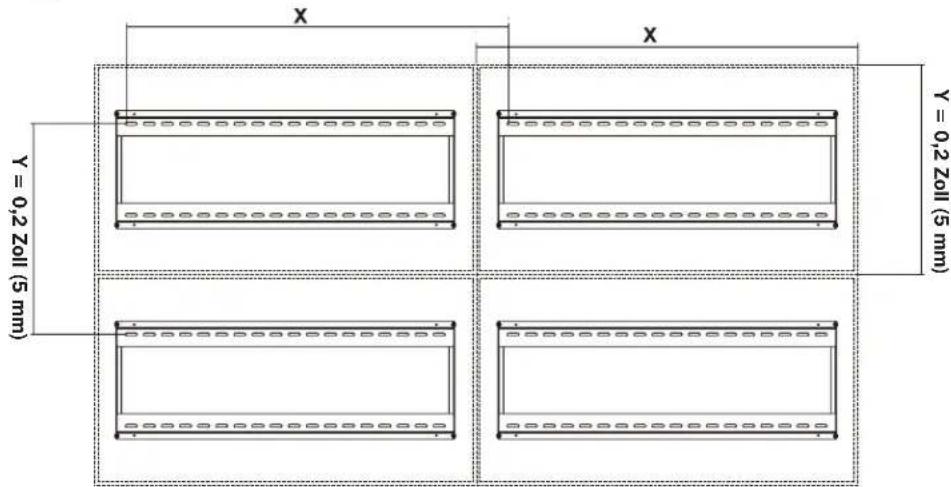

X=Länge des Bildschirms Y=Höhe des Bildschirms

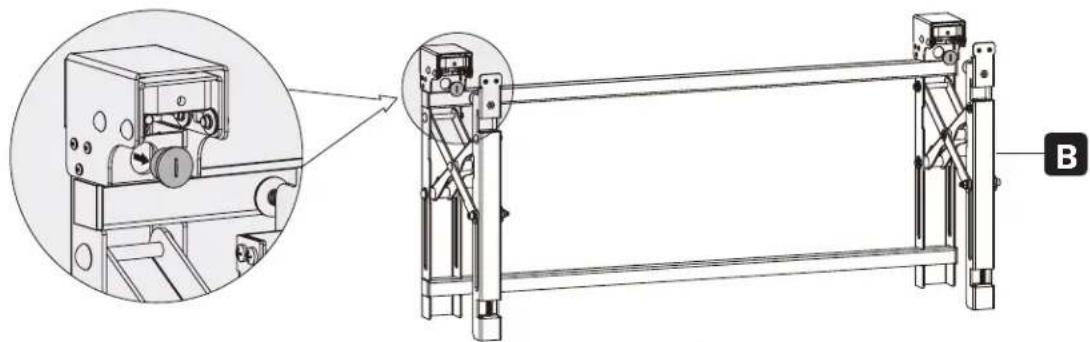

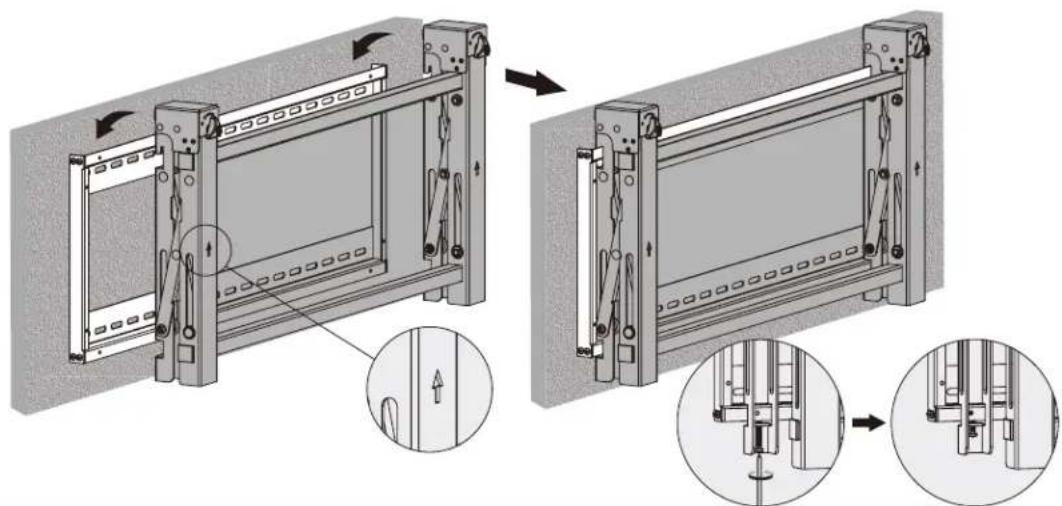

3. Installation des ausklappbaren Moduls
Entfernen Sie die Kappen, bevor Sie das ausklappbare Modul installieren.
Hängen Sie das ausklappbare Modul an die Wandplatte. Befestigen Sie es, indem Sie beide Schrauben festziehen.

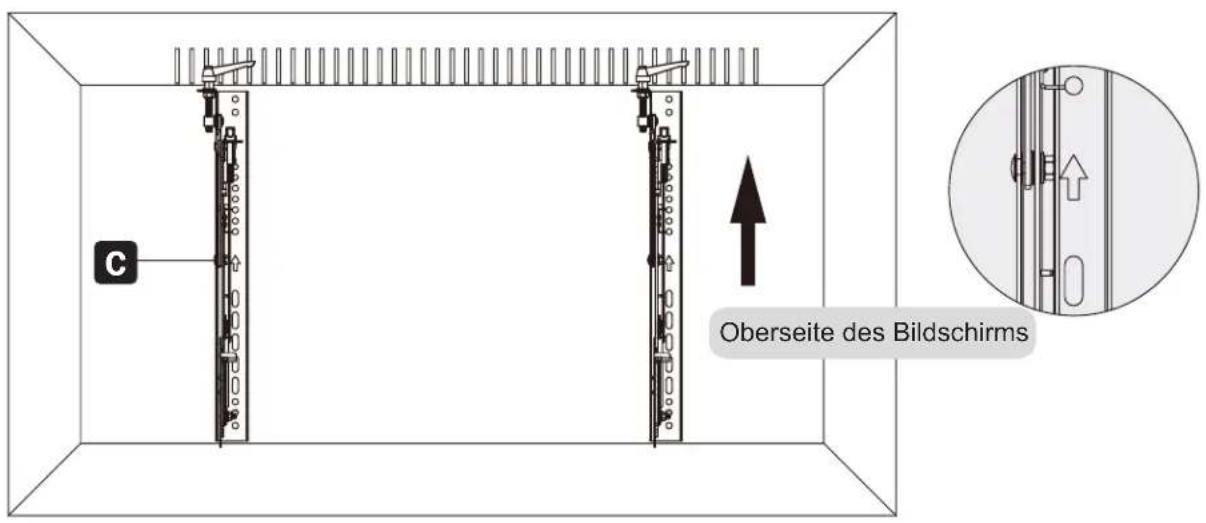

4. Installation der Adapterhalterungen

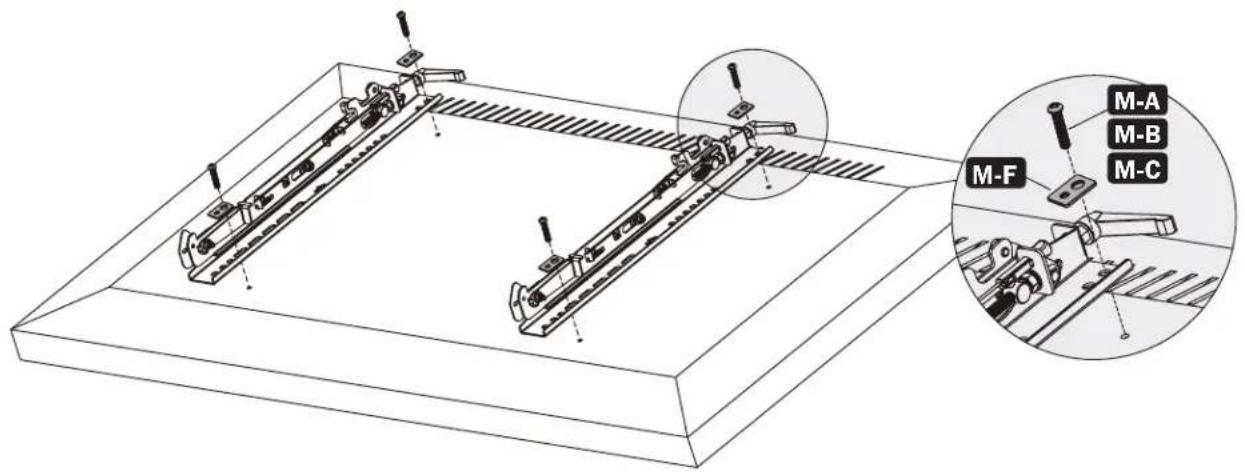

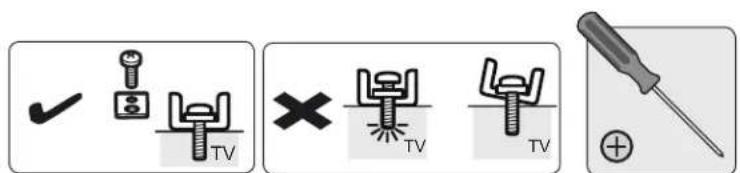

4.1 Für Bildschirme mit glatter Rückseite

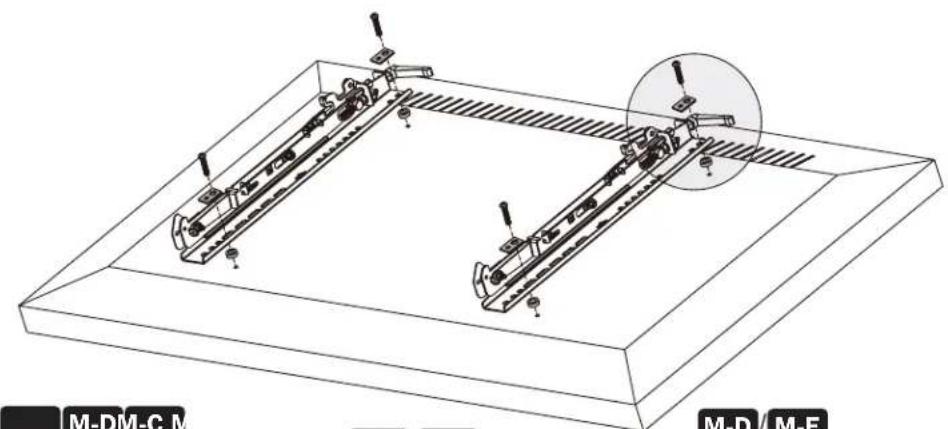

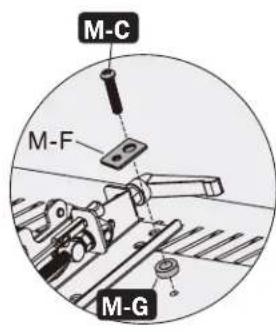

4.2 Für vorstehende Bildschirme oder Bildschirme mit vertiefter Rückseite
Hinweise:

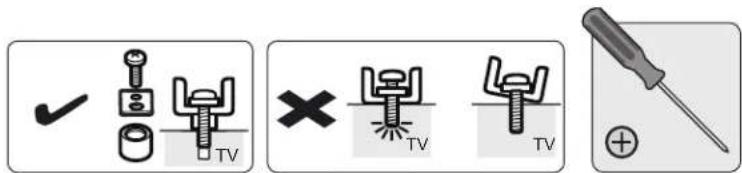

- Verwenden Sie für diesen Bildschirmotyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).
- Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
- Schrauben Sie die Adapterhalterungen am Bildschirm fest.
Ziehen Sie die Schrauben fest, aber nicht zu fest an.

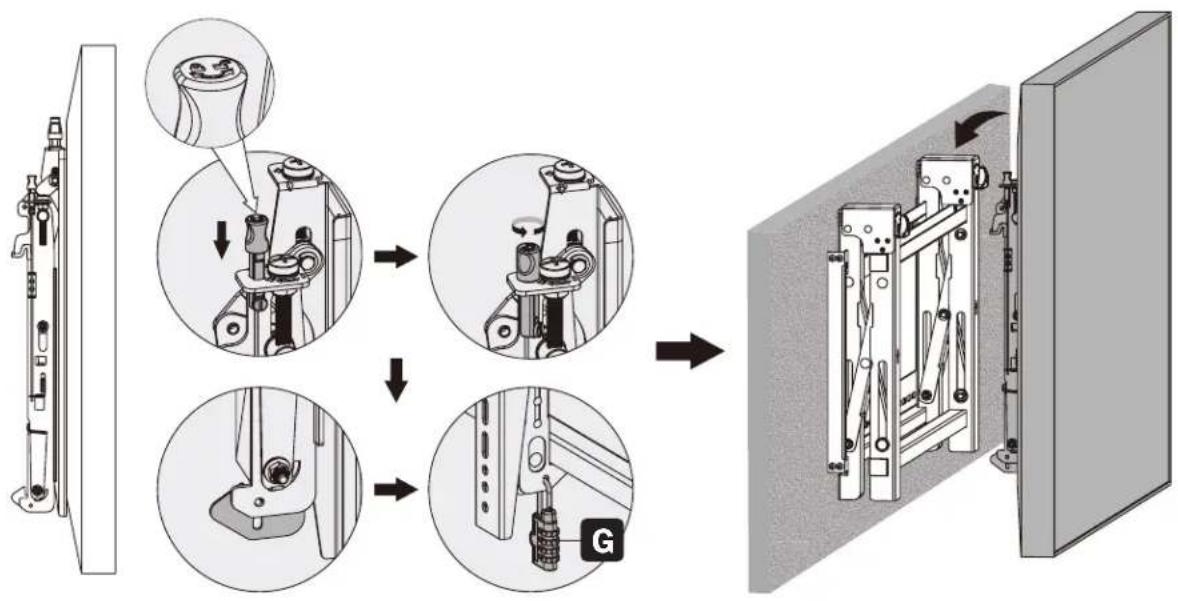

5. Einhängen des Bildschirms an das ausklappbare Modul
Hinweise:
- Bevor Sie den Bildschirm einhängen, stellen Sie safer, dass die Knöffe in die Entsperrungsposition gedreht sind.
- Heben Sie den Bildschirm vorsichtig an und hangen Sieihn an das ausklappbare Modul. Drehen Sie die Knöfte in die Verriegelungsposition, um den Bildschirm zu befestigen.
- Verwenden Sie die Verriegelung, um zu verhindern, dass der Bildschirm aus der Halterung entfern wird.

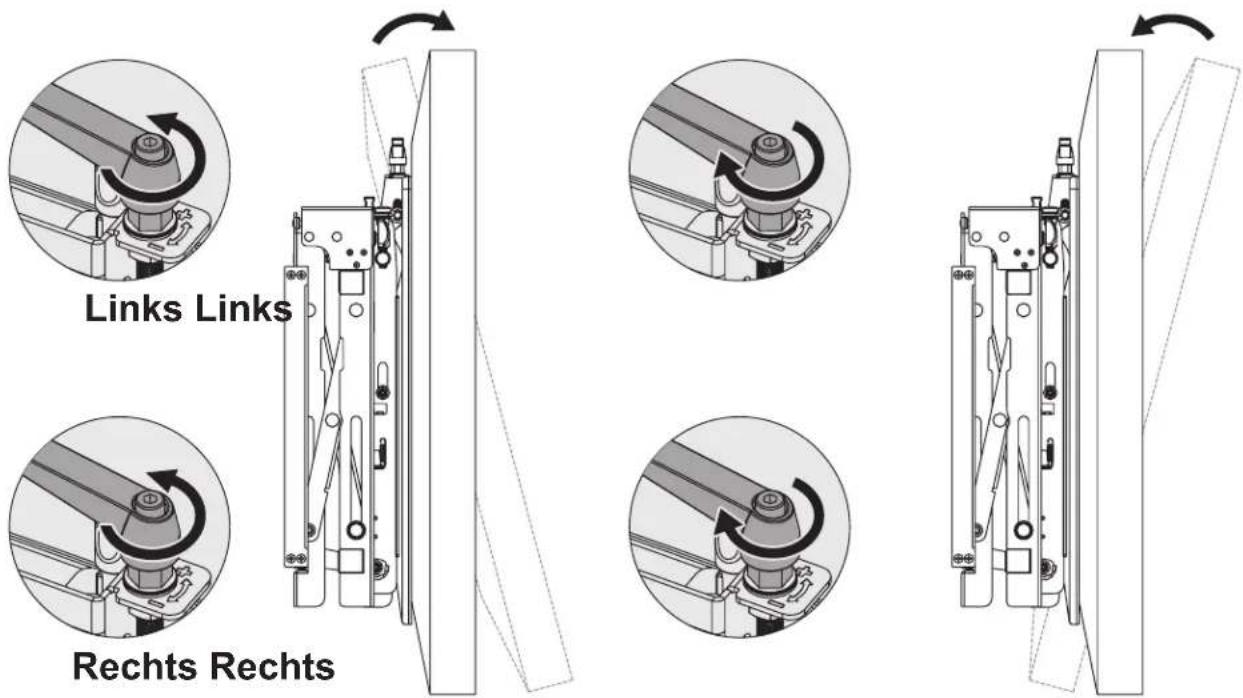

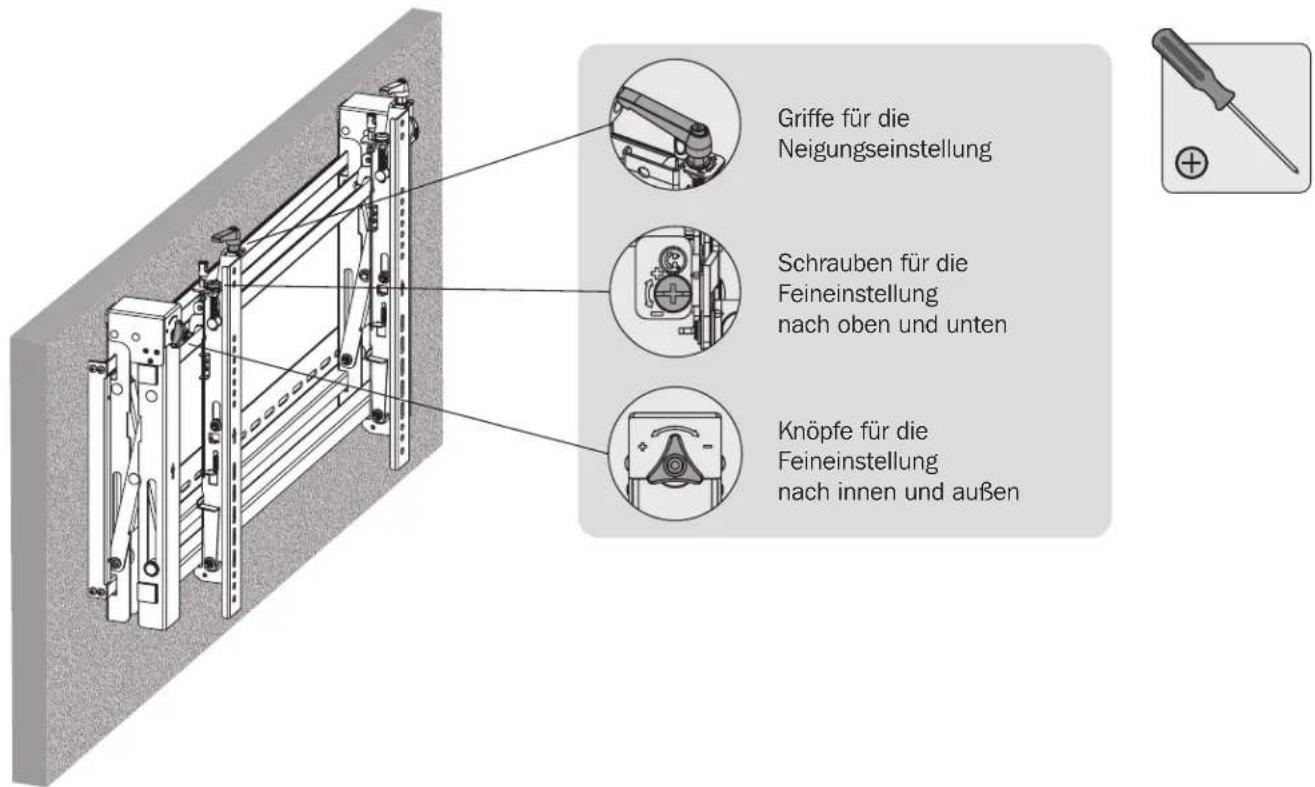

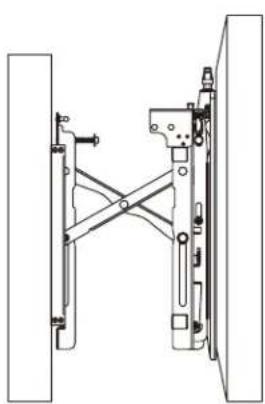

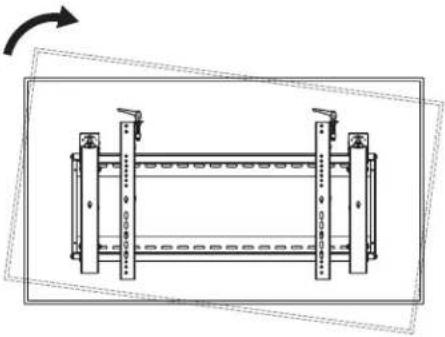

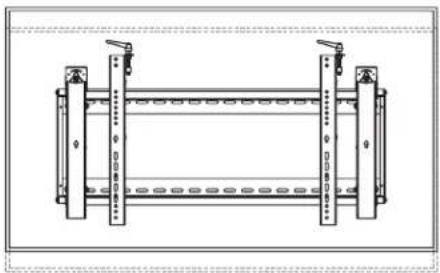

6. Einstellung
6. Einstellung
6. Einstellung
Links
Rechts
Links
Rechts
Links
Rechts
Links
Rechts
6. Einstellung
Links
Rechts
Links
Rechts
Links Links
Rechts
Rechts

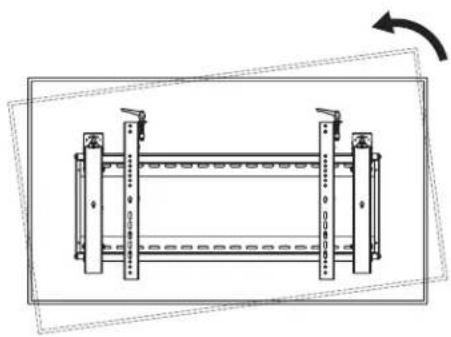

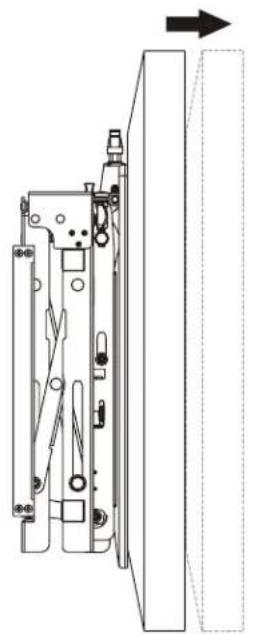

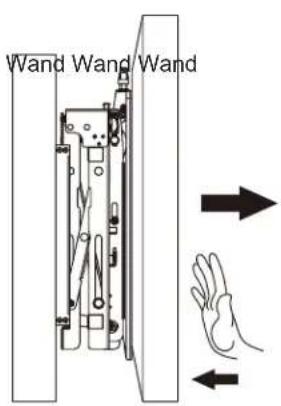

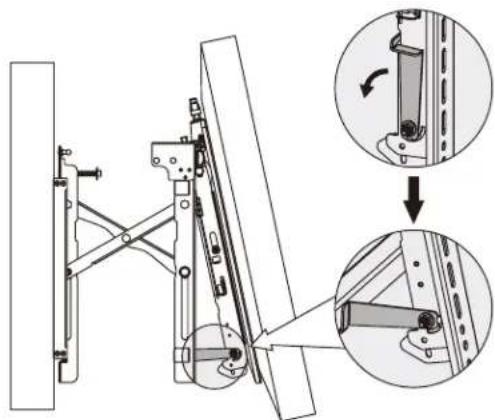

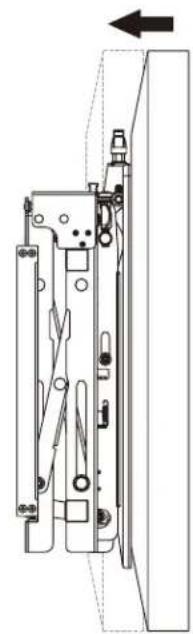

Um den Bildschirm auszuklappen, drücken Sieihn nach innen und lassen Sieihn los.
Ständer bieten Neigungszugang für einfaches Kabelmanagement und Wartung.

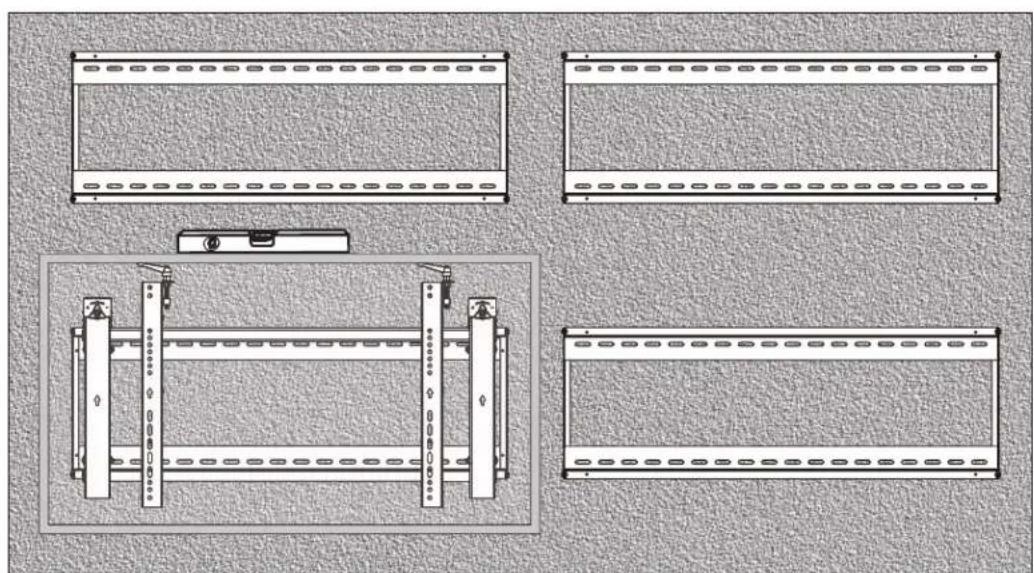

7. Ausrichten der Bildschirme

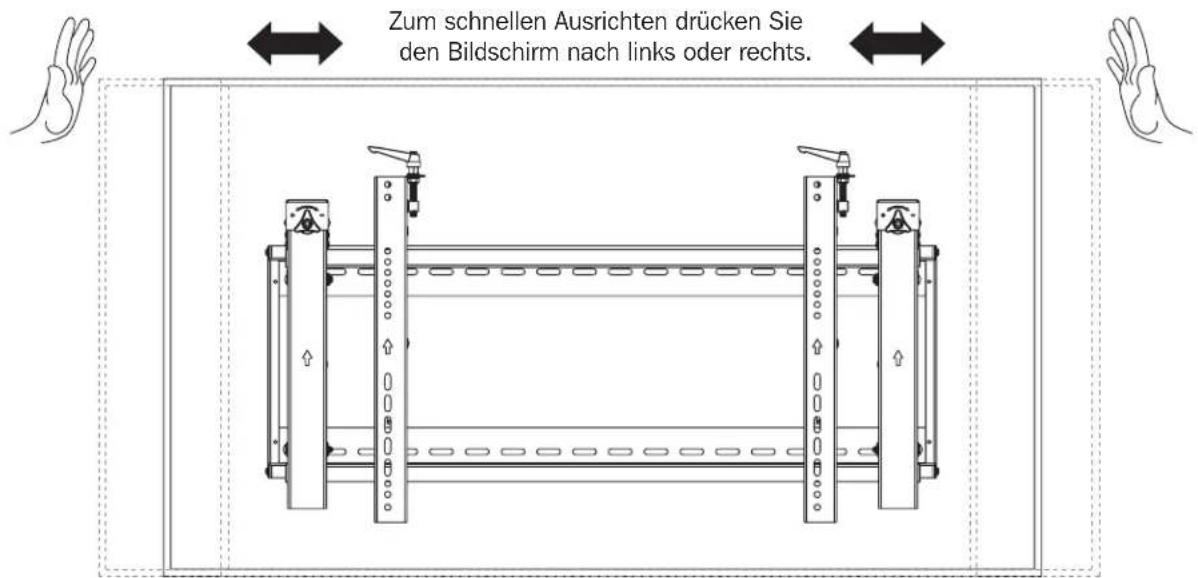

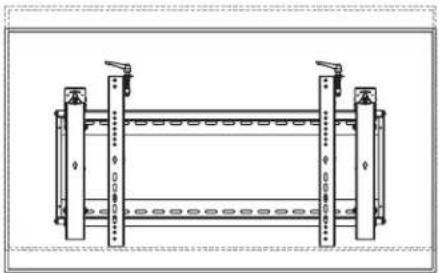

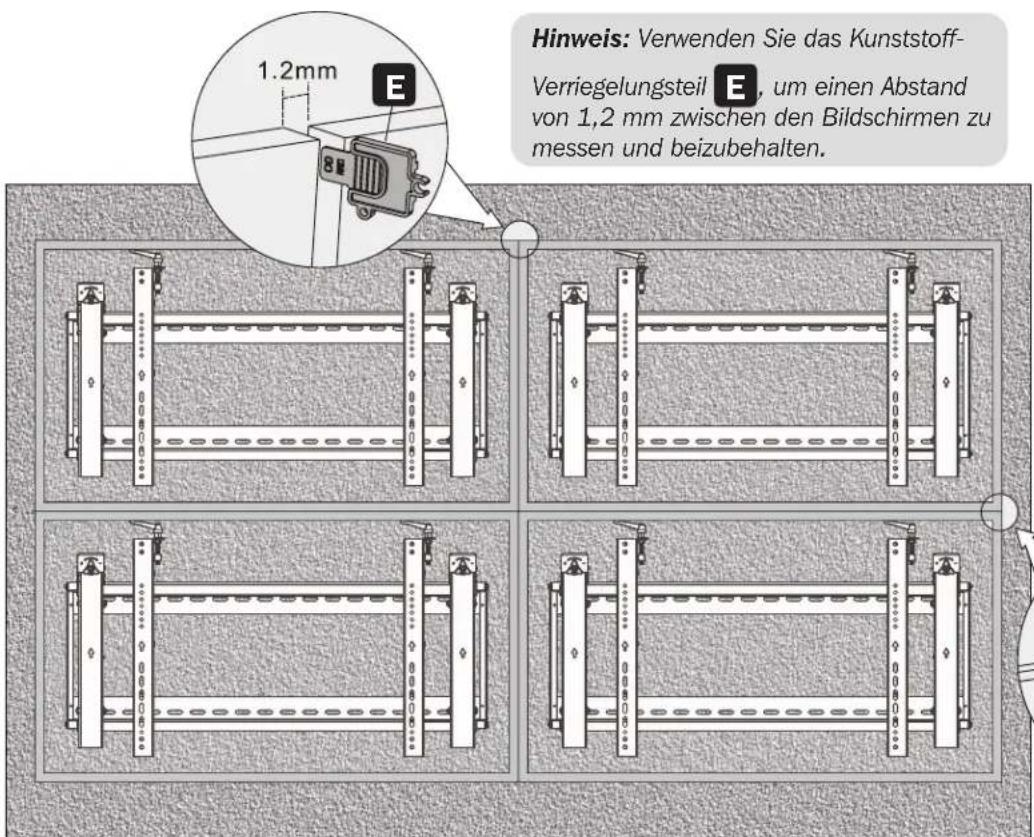

Stellen Sie den Bildschirm so ein, dass er in vertikaler und horizontaler Richtung ausgerichtet bleibt.
Hinweis:
Installieren und richten Sie die Bildschirme in der gezeigten Reihefolge aus.
8. Festlegen der Halterungspositionen mit den Antirutschblöcken

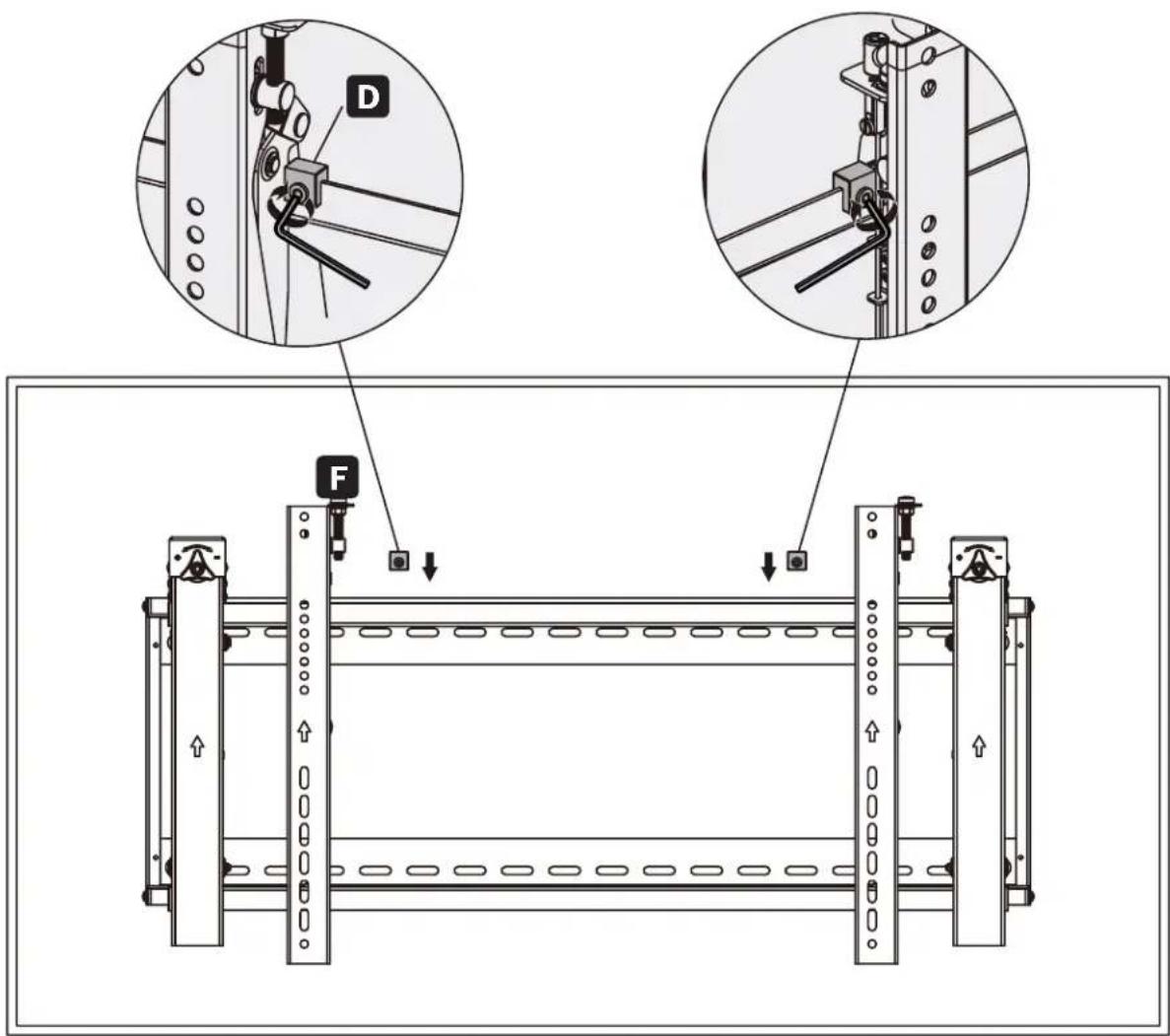

Installieren Sie beiden Antirutschblöcke so nah wie möglich an den Adapterhalterungen. Ziehen Sie die Schrauben mit einem Sechskantschlüssel an den Antirutschblöcken fest, um zu verhindern, dass sich der Bildschirm bewegt.

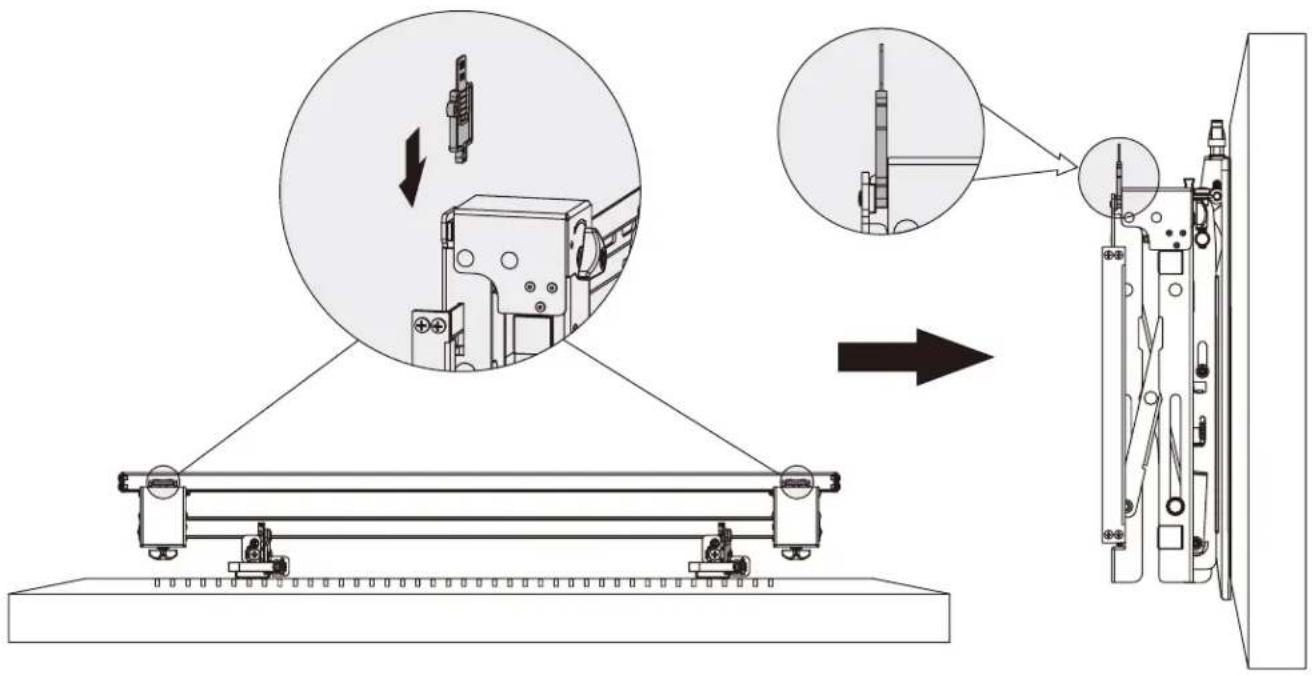

9. Verriegeln Sie das ausklappbare Modul mit den Kunststoff-Verriegelungsteilen
Wartung
- Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
- Falls Sie Fragen haben, wenden Sie sichitte an Tripp Lite.
