BEDIENUNGSANLEITUNG OKS956S AMICA

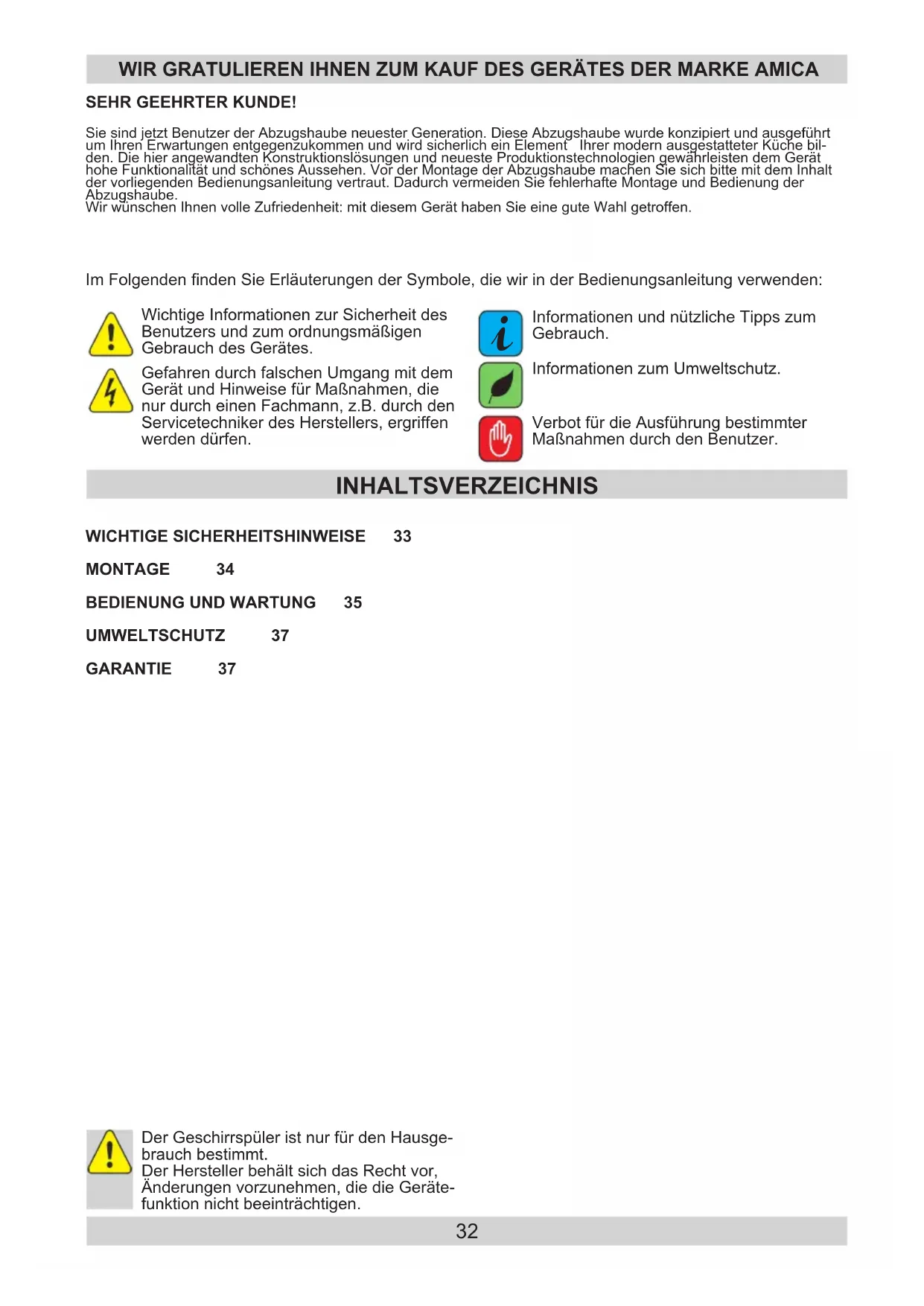

BEDIENUNGSANLEITUNG - KAMINHAUBE DE 32

BittelesenSiedieseAnleitungvorderInstallationdesKaminhaube durch!

BEDIENUNG UND WARTUNG 35

UMWELTSCHUTZ 37 GARANTIE 37 Im Folgenden nden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden: Verbot für die Ausführung bestimmter Maßnahmen durch den Benutzer. Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden dürfen. Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes. Informationen und nützliche Tipps zum Gebrauch.

Informationen zum Umweltschutz. Der Geschirrspüler ist nur für den Hausge- brauch bestimmt. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Geräte- funktion nicht beeinträchtigen.33 WICHTIGE SICHERHEITSHINWEISE l Der Hersteller haftet nicht für die Schä- den, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsanweisung an- geführten Prinzipien sind. l Die Dunstabzugshaube dient zur Abfüh- rung von Gerüchen und Dämpfen. Ver- wenden Sie die Dunstabzugshaube nicht zu anderen Zwecken. l Beim Abluftbetrieb muss die Dunstab- zugshaube an einen entsprechenden Lüftungskanal angeschlossen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschließen!). Es ist dabei erforderlich, eine Leitung zur Abführung der Abluft nach außen zu in- stallieren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von Ø 120 oder 150mm) sollte mindestens 4-5 m lang sein. Die Abluftleitung ist auch bei Tele- skop-und Möbeldunstabzugshauben bei Umluftbetrieb erforderlich. l Beim Umluftbetrieb muss der Aktivkoh- lelter installiert werden. In diesem Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installieren. Zu empfehlen ist dagegen die Montage des Umlenkblechs für die Abluft (nur bei Kaminabzugshauben). l Die Dunstabzugshaube verfügt über eine unabhängige Beleuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstellung einer der mehreren Leis- tungsstufen. l Je nach der Version der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbringung an einer vertikalen Wand über einem Gas- oder Elektroherd (Ka- minabzugshauben und Universalabzugs- hauben); unter der Decke über einem Gas- oder Elektroherd (Inselabzugshau- ben); an einer vertikalen Wand in einem Möbelstück über einem Gas- oder Elek- troherd (Teleskop-und Möbeldunstab- zugshauben) bestimmt. Vergewissern Sie sich vor der Montage, ob die Wand- oder Deckenkonstruktion für die Montage der Dunstabzugshaube geeignet ist und standhalten kann. Manche Modelle der Dunstabzugshauben sind sehr schwer. l Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der techni- schen Spezikation des Gerätes) ange- geben. Sollte in der Montageanleitung für Gasherde ein größerer Abstand angege- ben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c). l Vermeiden Sie offene Flammen unter der Dunstabzugshaube. Wenn Sie das Koch- geschirr von der Gaskochstelle nehmen, stellen Sie die Flamme zuvor auf Mi- nimum. Sorgen Sie immer dafür, dass die Flamme keinesfalls über das Koch- geschirr hinausragt, sonst kommt es zu unerwünschten Energieverlusten und zur gefährlichen Konzentration von Wärme. l Die Zubereitung der Gerichte mit Fetten muss stets unter Aufsicht erfolgen, da das überhitzte Fett sich schnell selbst entzünden kann. l Vor jedem Filterwechsel oder vor Durch- führung von Reparaturen trennen Sie das Gerät von der Stromversorgung, in- dem Sie den Stecker aus der Steckdose ziehen. l Der Fettlter der Dunstabzugshaube ist durchschnittlich alle zwei bis drei Wo- chen zu reinigen. Ein überfetteter Filter bedeutet Brandgefahr! l Sollten im Raum gleichzeitig sowohl die Abzugshaube als andere nicht mit Strom gespeiste Geräte (z.B. Öfen für üssige Brennstoffe, Durchlauferhitzer, Ther- men) betrieben werden, muss für eine ausreichende Belüftung des Raumes (Luftzufuhr) gesorgt werden. Ein sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer, luft- verbrauchender Geräte, der Unterdruck in ihrer direkten Nähe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshau- be). l Die Dunstabzugshaube darf nicht als Stützäche für Personen, die sich gerade in der Küche benden, genutzt werden. l Die Dunstabzugshaube sollte sowohl von außen als auch von innen oft (MINDES- TENS EINMAL PRO MONAT, unter Be- achtung der in dieser Gebrauchsanwei- sung angegebenen Hinweise zur Wartung des Gerätes) ge- reinigt werden. Bei Nichtbeachtung der Grundsätze, die die Reinigung der Dunstabzugs- haube und den Filterwechsel betreffen, entsteht Brandgefahr. Der Hersteller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Ge- rät verursacht wurden und sich aus der Nichtbeachtung der in dieser Gebrauchs- anweisung angegebenen Hinweise erge- ben. l Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden. l Das Gerät muss problemlos vom Strom- netz zu trennen sein, indem man den Stecker herauszieht oder den zweipoli- gen Schalter betätigt. l Das Gerät darf nicht durch Personen (da- runter auch Kinder) mit eingeschränkten körperlichen, sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrene so- wie solche Personen, die das Gerät nicht kennen, bedient werden, es sei denn, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit ver- antwortlichen Personen. l Erlauben Sie nicht den Kindern das Ge- rät ohne Aufsicht zu bedienen. Erlauben Sie den Kinder nicht mit dem Gerät zu spielen. l Prüfen Sie, ob die auf Typenschild ge- machten Angaben zur Spannung den ört- lichen Parametern der Stromversorgung entsprechen. l Das Netzkabel vor der Montage ausrol- len und begradigen. l Vorsicht! Verpackungsmaterialen (Kunst- stoffbeutel und Styropor) können gefähr- lich sein! Halten Sie diese von Kindern fern! Erstickungsgefahr! l ACHTUNG: Vor Anschluss der Dunstab- zugshaube ans Stromnetz muss immer kontrolliert werden, ob das Netzkabel ordnungsmäßig installiert und während der Montagearbeiten durch die Dunstab- zugshaube NICHT eingeklemmt wurde. Es ist empfehlenswert, das Funktions- tüchtigkeit der Dunstabzugshaube vor der Ergeifung der Montagemaßnahmen zu überprüfen.

i34 Einstellung des Abluftbetriebs der Dunstab- zugshaube Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollten eventuell bestehende Kohleaktivlter entfernt werden. Die Abzugshaube schließen Sie an das Abzugsloch mit einem xen oder exiblen Rohr Ø 120 mm (im Fachhandel erreichbar) an. Der Anschluss sollte von einem qualizierten Fachmann durchgeführt werden. Einstellung des Umluftbetriebs der Dunstab- zugshaube In dieser Option kehrt die gelterte Luft über die auf beiden Seiten des oberen Kamin bendlichen Öffnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlelter zu installieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell). In ausgewählten Modellen der Universalabzug- shauben muss der Hebel in der Dunstabzugshau- be umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die gereinigte Luft kehrt über die im oberen Be- reich des Gerätes bendlichen Öffnungen in den Raum zurück. Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu richten, dadurch erfolgt die Abführung der gelterten Luft. Geschwindigkeit der Lüfters Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe wird geringe und mittlere Geschwindigkeit empfohlen. Die höchste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Konzentration der Dämpfe, z.B. beim Braten oder Grillen, genutzt werden. MONTAGE Ausstattung Die Abzugshaube, bestehet aus folgenden Teilen (Abb. 2):

Montage Die Montage wurde Schritt für Schritt auf den Abbildungen 3... gezeigt.35

BEDIENUNG UND WARTUNG

Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4) Die Dunstabzugshaube verfügt über fünf Leistungsstufen des Lüfters. Die Geschwindigkeit des Lüfters muss an die Kochintensität angepasst werden. Um den Lüfter zu betätigen, drücken Sie die Taste ” ” in der Bedienblende. Die Betriebsgeschwindigkeit des Lüfters wird durch mehrmaliges Drücken der Taste ” > ” erhöht. Die Reduzierung der Betriebsgeschwindigkeit des Lüfters erfolgt durch das Drücken der Taste

Nach Einschalten der Dunstabzugshaube beginnt der Betrieb des Lüfters immer auf zweiter Stufe. Die Taste ” ” dient zum Abschalten des Gerätes mit Verzögerung. Diese Funktion wird durch das Drücken der Taste ” ” gestartet. Dieses Gerät wird nach 15 Minuten ab diesem Zeitpunkt abgeschaltet. Wird die Funktion des Abschaltens mit Verzögerung aktiviert, wird dies mit der blinkenden Ziffer in der Anzeige signalisiert und der Lüfter der Dunstabzugshaube wird nach 15 Minuten abgeschaltet. Diese Funktion der Dunstabzugshaube wird nach der Beendigung des Kochens zur Beseitigung der Ge- rüche und Dämpfe aus der Küche empfohlen und sollte über ein paar Minuten genutzt werden. Beleuchtung Die Dunstabzugshaube verfügt über eine Halogenbeleuchtung. Das Ein- und Ausschalten der Be- leuchtung erfolgt durch das Drücken des Feldes ” ” in der Bedienblende (Abb. 1.3.), die sich in der Frontblende bendet. Fernbedienung (Abb. 4b) Die Dunstabzugshaube ist mit einer Fernbedienung ausgerüstet. Die Funktionen der Fernbedienung wurden im Weiteren geschildert:

1. Ein-/Ausschalten des Motors

2. Reduzierung der Geschwindigkeit des Lüfters

3. Erhöhung der Geschwindigkeit des Lüfters

4. Ein-/Ausschalten der Beleuchtung

Wird die Taste „POWER” gedrückt, beginnt der Motor der Dunstabzugshaube auf zweiter Stufe zu arbe- iten. Die Beleuchtung kann unabhängig vom Drücken der Taste „POWER” eingeschaltet werden. Um die Funktionen der Fernbedienung in vollen Zügen in Anspruch nehmen zu können, gehen Sie folgenderweise vor: - NAuf der Rückseite der Fernbedienung gibt es ein geschlossenes Batteriefach. Den Verschluss vor- sichtig öffnen und den Batteriedeckel abnehmen. - Die Batterien gemäß der innerhalb des Batteriefachs gezeigten Polarität in die Fernbedienung einset- zen. - Den Batteriedeckel der Fernbedienung schließen. - Die Fernbedienung auf die Vorderseite der Dunstabzugshaube richten. Zwischen der Fernbedienung und dem Sensor dürfen keine Hindernisse im Wege stehen. Das Licht der Halogenleuchten kann Störungen der Kommunikation zwischen der Fernbedienung und der Dunstabzugshaube hervorrufen. Der Fernbedienung liegen keine Batterien bei. Sie sind im Handel erhältlich und müssen vom Benutzer selbst besorgt werden. Geruchssensor (Automatik-Modus) Der Geruchssensor wird durch Drücken der Taste „Auto” ein- und ausgeschaltet. Zur Aktivierung des Geruchssensors die Taste „Auto” drücken. Dann beginnt im Display der Buchstabe „A” über eine Minute zu blinken (diese Zeit ist für die Aktivierung und Kalibrierung des Sensors erforderlich). Im Automatik-Modus erkennt die Dunstabzugshaube solche Luftverunreinigungen wie NH3, NOx, CO2, Alkohol und sie arbeitet bei einem unerheblichen Anstieg der Luftverunreinigung (im Verhältnis zur Kali- brierungsvorgabe) auf Stufe 2. Durch den Anstieg der Luftverunreinigung wechselt die Betriebsstufe des Motors auf eine höhere Stufe. Ist der Geruchssensor aktiviert worden, wechseln das Symbol ”A” und die Nummer der Betriebsstufe des Motors alle 3 Sekunden im Display ab. Die durch den Sensor gewählte Betriebsstufe des Motors kann durch Drücken der Taste ”<” oder ”>” geändert werden. Anschließen arbeitet das Gerät auf der vorgegebenen Stufe über eine Minute und dann erfolgt der Wechsel auf die automatisch gewählte Stufe je nach der Luftverunreinigung zurück. Das Gerät verfügt über neun Sensibilitätsstufen des Geruchssensors. Die Stufe 1 entspricht der niedrig- sten Sensibilität und die Stufe 9 der höchsten Sensibilität. Werkseitig ist die Sensibilität auf Stufe 5 einge- stellt. Um die Sensibilitätsstufe des Sensors zu ändern, die Taste „AUTO” drücken und über 5 Sekunden gedrückt halten. Im Display wird dann der blinkende Sensibilitätswert angezeigt. Durch Drücken derselben Taste ”AUTO” kann die Sensibilität des Sensors neu eingestellt werden. Der Geruchsssensor (Automatik-Modus) wird nach 15 Minuten abgeschaltet.36

BEDIENUNG UND WARTUNG

Wartung Durch die regelmäßige Wartung und Reinigung ist guter und fehlerfreier Betrieb und optimale Lebens- dauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivlter sind besonders Hin- weise des Herstellers zu beachten. Alufettlter Reinigung Die Filter sollten gereinigt werden, wenn das Sym- bol ” ”, im Display angezeigt wird. In der Regel hat dies durchschnittlich alle zwei bis drei Wochen zu erfolgen. Um dieses Symbol (nach der Reini- gung der Filter und deren erneutem Einsetzen) abzuschalten, die mit dem Symbol ” ” geken- nzeichnete Taste über 3 Sekunden gedrückt halten (die Dunstabzugshaube muss zu diesem Zeitpunkt außer Betrieb sein). Danach wird das Symbol ”E” angezeigt und das Gerät kann wie gewöhnlich genutzt werden. Wollen Sie das Gerät benutzen, ohne das angezeigte Symbol ” ”- von der Be- dienblende zu löschen, die mit dem Symbol ” ” gekennzeichnete Taste drücken. Für eine Sekunde wird die Kennzeichnung der Geschwindigkeit und anschließend das Symbol ” ” angezeigt und der Motor arbeitet weiter. HINWEIS: Das Symbol ” ” wird nach 60 Stun- den des Motorbetriebs angezeigt. Wechsel Die Demontage des Aluminiumfettlters wurde in der Abbildung 5 gezeigt. In manchen Modellen wurde ein Akryllter einge- setzt. Dieser ist mindestens alle zwei Monate oder häuger bei einem durchaus intensiven Gebrauch zu wechseln. Kohlelter (nur in der Version mit dem Umlau- fbetrieb) Das Aktivkohlelter wird ausschließlich im Umluft- betrieb verwendet. Das Aktivkohlelter kann Gerüche so lange absor- bieren bis es gesättigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - minde- stens einmal alle zwei Monate, bei starker Bean- spruchung auch häuger – erfolgen. Austausch Die Demontage des Aktivkohlelters wurde in der Abb. 6 gezeigt. Beleuchtung Der Wechsel der Beleuchtung wurde in der Abbil- dung 7 gezeigt. Setzen Sie Leuchten / Halogen- leuchten / Diodenmodule mit denselben Parame- tern, wie sie im Gerät werkseitig montiert wurden, ein. Reinigung Normale Reinigung der Dunstabzugshaube: l Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl. l Verwenden Sie weder Lösemittel noch Alko- hol, weil die lackierten Oberächen dadurch matt werden können. l Verwenden Sie keine ätzenden Stoffe, insbe- sondere bei der Reinigung von Oberächen aus nichtrostendem Stahl. l Verwenden Sie keine harten, rauen Reinigung- stücher Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden. Achtung: Nach mehrerer Reinigungen in der Spülmaschine kann sich die Farbe des Alufettl- ters ändern. Diese Farbänderung bedeutet keine Funktionseinschränkung, das Alufettlter muss nicht ausgetauscht werden.37 UMWELTSCHUTZ Entsorgung der NeugeräteVerpackung Das Gerät wird durch seine Verpackung gegen Trans- portschäden geschützt. Nach dem Auspacken sind die Verpackungsmateria- lien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Unsere Verpackungen werden aus umweltfreundlichen Ma- terialien hergestellt, die wiederverwertbar sind: l Außenverpackung aus Pappe/Folie l Formteile aus geschäumtem, FCKW- freiem Polystyrol (PS) l Folien und Säcke aus Polyethylen (PE) GARANTIE CE-Konformitätserklärung Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht: l Niederspannungsrichtlinie 2006/95/EG, l Elektromagnetische Verträglichkeit 2004/108/EG, l ErP–Richtlinie2009/125/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden Garantie Garantieleistung entsprechend der Garantiekarte. Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegel- schlösser entfernen oder unbrauchbar machen – So verhindern Sie , dass sich spielende Kinder im Gerät selbst einsperren können Der Versorgungleitung- saustausch- der Y-Typ- Anschluß Wenn die Versorgungsleitung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/ EG über Elektro- und Elektro- ni- kaltgeräte mit dem Symbol einer durch- gekreuzten Müll- tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro- nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäße Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes. Eine fachgerechte Entsorgung von elektri- schen und elektronischen Altgeräten verhin- dert eventuelle Gesundheits- schäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren.38
