NÁVOD K OBSLUZE OKS956S AMICA

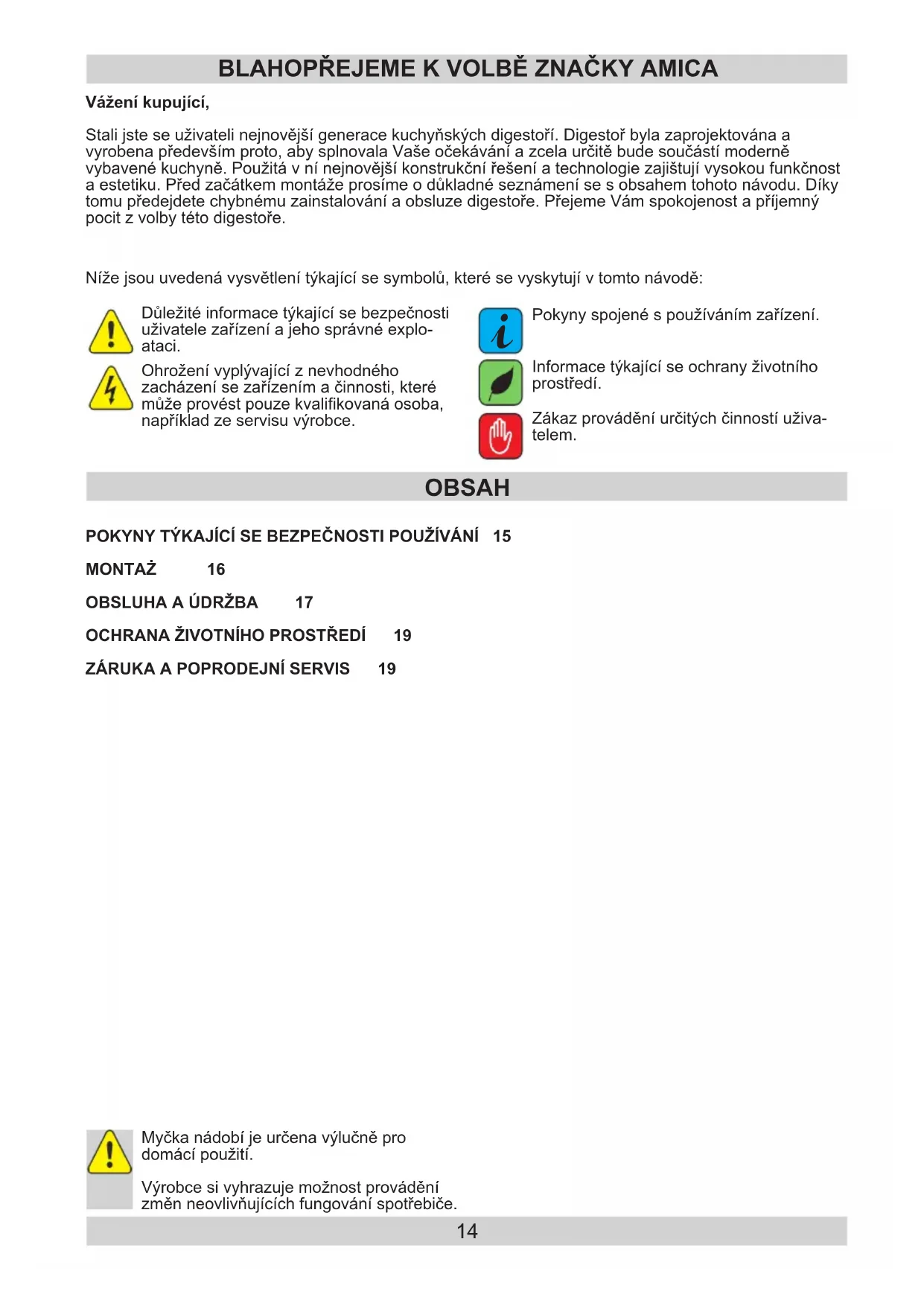

OBSAH Vážení kupující, Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný pocit z volby této digestoře. BLAHOPŘEJEME K VOLBĚ ZNAČKY AMICA POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 15 MONTAŻ 16

Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě: Zákaz provádění určitých činností uživa- telem. Ohrožení vyplývající z nevhodného zacházení se zařízením a činnosti, které může provést pouze kvalikovaná osoba, například ze servisu výrobce. Důležité informace týkající se bezpečnosti uživatele zařízení a jeho správné explo- ataci. Pokyny spojené s používáním zařízení.

Informace týkající se ochrany životního prostředí. Myčka nádobí je určena výlučně pro domácí použití. Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.15 POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ l Výrobce nenese žádnou odpovědnost za eventuální škody anebo požáry způsobe- né zařízením a vyplývajícím z nedodržo- vání pokynů uvedených v tomto návodu. l Kuchyňský odsavač slouží k odstraňo- vání kuchyňských výparů. Nepoužívejte ji pro jiné účely. l Odsavač pracující v odtahovém režimu napojte na příslušný ventilační kanál (nenapojujte komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované ve- dení odvádějící vzduch ven. Délka ve- dení (nejčastěji roura Ø 120 nebo 150 mm) nemá být delší než 4–5 m. Vedení odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v recirkulačním režimu. l Odsavač pracující v recirkulačním re- žimu vyžaduje ltr s aktivním uhlím. V tomto případě není nutná montáž vedení odvádějícího vzduch ven, zato se dopo- ručuje namontovat zpětnou klapku vzdu- chu (pouze komínové odsavače). l Odsavač má nezávislé osvětlení a odta- hový ventilátor s možností nastavení jed- né z několika rychlostí otáček. l V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elek- trický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké. l Montážní výška zařízení nad elektric- kou desku je uvedena v technickém listu (technické specikaci zařízení). Pokud v montážních návodech plynových zaříze- ní je uvedena větší vzdálenost, zohled- něte to (Obr. 1a/b/c). l Pod kuchyňským odsavačem nene- chávejte otevřený plamen při sundávání nádobí z hořáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla. l Pokrmy připravované na tucích musí být pod neustálým dozorem, protože přehřá- tý tuk se může snadno vznítit. l Před každou operací výměny ltru anebo před zahájením oprav, vyjměte zástrčku zařízení ze zásuvky l Protitukový ltr do kuchyňského odsa- vače očistěte jedenkrát do měsíce. Filtr příliš silně nasycený je snadno zápalný. l Jestliže se v místnosti, mimo odsavače, exploatuje jiné zařízení o neelektrickém napájení energií (např. pečicí trouby na tekuté palivo, průtokové ohřívače, ter- my), postarejte se o dostatečnou ventilaci (přívod vzduchu). Bezpečná exploatace je možná, pokud při současné práci od- savače a spalujících zařízení, závislých na vzduchu v místnosti, ve které jsou ustaveny, panuje podtlak nejvíce 0,004 milibaru (ten bod je neplatný, pokud je kuchyňský odsavač používaný jako ab- sorbent pachů). l Odsavač nesmí sloužit jako plocha pod- pory pro osoby nacházející se v kuchyni. l Odsavač musí být často čištěný jak ze- vnitř, tak i vevnitř (NEJMÉNĚ JEDNOU MĚSÍČNĚ, při dodržování pokynů tý- kajících se údržby, uvedených v tomto návodu). Nedodržování zásad týkajících se čistění odsavače, jak rovněž výměny ltrů může způsobit vznik ohrožení požá- rem. l Jestliže bude napájecí vodič poškozený, musí být vyměněný v specializovaném opravářském podniku. l Je třeba zajistit možnost odpojení spotře- biče od elektrické sítě vytažením zástrčky nebo vypnutím dvojpólového vypínače l Toto zařízení není přizpůsobené k použí- vání osobami (v tom dětmi) s omezenou fyzickou, smyslovou anebo psychickou schopností anebo osobami s nedosta- tečnými zkušenostmi a znalostí zařízení, leda že je uskutečňováno pod dohledem anebo v souladu s návodem k používání zařízení, odevzdaným osobami odpo- vídajícími za jejich bezpečnost. Věnujte pozornost dětem, aby se nebavily varnou konvicí. l Je třeba věnovat zvláštní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu l To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instru- ované ohledně obsluhy zařízení bezpeč- ným způsobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpo- vědné osoby. l Zkontrolujte, zda napětí uvedené na vý- robním štítku odpovídá místním parame- trům napájení. l Před montáží rozviňte a narovnejte síťo- vý vodič. l Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba běhemrozbalování udržovat mimo dosah dětí. l UPOZORNĚNÍ: před připojením odsa- vače k síťovému napájení vždy zkont- rolujte, zda je napájecí kabel správně nainstalován a zda NEBYL poškozen během montážních činností. Doporučuje se zkontrolovat funkčnost odsavače před zahájením montážních činností.

i16 Nastavení režimu odtahu kuchyňského odsa- vače V průběhu pracovního režimu odtahu odsavače je vzduch odváděný zevnitř speciálním kanálem. Při tomto nastavení odstraňte eventuální uhlíkový ltr. Odsavač je připojený k otvoru odvádějícímu vzduch zevnitř prostřednictvím pevného anebo elastického potrubí průměru 150 /120 mm a odpovídajících svorek do potrubí, které je zapotřebí zakoupit v pro- dejnách s instalačními materiály. Připojení pověřte kvalikovanému instalatérovi. Nastavení pracovního režimu odsavače jako absorbentu pachů V této pracovní verzi se přeltrovaný vzduch vrací zpátky do místnosti prostřednictvím oboustran- ného výřezu otvorů umístěného v horním komínu. Při tomto nastavení zamontujte uhlíkový a také se doporučuje namontovat zpětnou klapku vzduchu (dostupnost v závislosti na modelu). Ve vybraných modelech univerzálních odsavačů přepněte páčku uvnitř odsavače (Obr. 8), abyste přepnuli odtahový režim na recirkulační režim. Očištěný vzduch se vrátí do místnosti otvory nacházejícími se v horní části zařízení. Nábytkové a teleskopické odsavače pracující v recirkulačním režimu vyžadují montáž roury odvádějící vzduch. Druhý konec roury nasměruj- te na místnost, rourou bude odváděn ltrovaný vzduch. Rychlosti ventilátoru Nejnižší a střední rychlost používejte v normálních pracovních podmínkách, jak rovněž malé koncen- traci par, zatímco nejvyšší rychlost (TURBO) po- užívejte pouze při silné koncentraci kuchyňských par, např. v průběhu smažení, anebo grilování. MONTAŻ Vybavení Kuchyňský odsavač se skládá z následujících ele- mentů (Výkr. 2):

3. Soustava ovládání,

Montáž Montáž zařízení krok za krokem je znázorněna na obrázcích 3...17

Ovládání odsavače se provádí na kontrolním panelu (Obr. 4) Kuchyňský odsavač je vybavený 5 pracovními rychlostmi ventilátoru. Rychlost ventilátoru zvolte v závi- slosti od intenzity vaření. Aby uvést do provozu ventilátor odsavače stlačte tlačítko ” ” na ovládacím panelu. Rychlost práce ventilátoru se zvyšuje prostřednictvím několikanásobného stlačení tlačítka ” > ”, snížení rychlosti ventilátoru probíhá prostřednictvím stlačení tlačítka ” < ”. Tlačítko ” ” slouží k opožděnému vypnutí zařízení. Tato funkce bude zapnuta prostřednictvím stlačení tlačítka ” ”, vypnutí zařízení nastoupí po 15 minutách od toho okamžiku. V okamžiku, kdy bude funkce opožděného vypnutí aktivována, displej to bude signalizovat blikáním číslice na displeji a ventilátor odsavače se vypne po 15 minutách. Doporučuje se používat odsavač několik minut po ukončení vaření pro odstranění zbytku pachu a páry z kuchyně. Osvětlení Kuchyňský odsavač je vybavený diodovým osvětlením. Zapínání a vypínání osvětlení probíhá prostřed- nictvím stlačení tlačítka ” ” na ovládacím panelu Ovládač dálkového ovládání (Obr. 4b) Kuchyňský odsavač je vybaven ovládačem dálkového ovládání. Funkce ovládače jsou popsány níže: A. zapnutí/vypnutí motoru B. snížení rychlosti ventilátoru C. zvýšení rychlosti ventilátoru D. zapnutí/vypnutí osvětlení Po stlačení tlačítka „POWER” motor odsavače začne pracovat na druhém rychlostním stupni. Osvětlení odsavače je možné zapnout nezávisle od tlačítka „POWER” Aby plně využívat funkce ovládače dálkového ovládání je potřebné: - Na zadním povrchu ovládače se nachází zaslepený otvor na baterie, jemně odehněte západku a stáhněte klapku. - Umístěte baterie v ovládači v souladu s označeními uvnitř ovládače - Uzavřete klapku ovládače. - Nasměrujte ovládač ve směru přední části kuchyňského odsavače. Mezi ovládačem a čidlem se nemohou nacházet žádné překážky, Světlo zářivek může rušit komunikaci mezi ovládačem a odsavačem. K dálkovému ovládači nejsou připojeny baterie. Je nutné si je zakoupit v příslušných obchodních zaříze- ních. Čidlo vůně (automatický režim) Čidlo vůně je uváděné do provozu/vypínané prostřednictvím stlačení pole „Auto” Pro aktivaci čidla vůně, stlačte pole „Auto” – tehdy na displeji po dobu 1 minuty začne blikat písmeno „A” (je to doba potřebná na aktivaci a kalibraci čidla). Kuchyňský odsavač v automatickém režimu vykrývá znečištění vzduchu jako NH3, NOx, CO2, alkohol a pracuje při nevelkém růstu znečištění vzduchu (od cejchovaného z kalibrace) v 2. rychlosti. Vzrůst znečištění vzduchu mění rychlostní stupeň na vyšší. V aktivizovaném režimu čidla vůně, je každé 3 sekundy na displeji ukazovaný symbol ”A” střídavě s číslem rychlostního běhu pracujícího motoru. Čidlem zvolený rychlostní stupeň je možné změnit stlačením pole ”<” anebo ”>”, spotřebič bude tehdy pracovat s nastaveným rychlostním stupněm jednu minutu a poté se vrátí do rychlostního stupně zvole- ného automaticky v závislosti od čistoty vzduchu. Spotřebič má 9 úrovní citlivosti čidla vůně. Úroveň 1 je nejslabší citlivost, úroveň 9 je nejvyšší citlivost. Továrně nastavená citlivost je na úrovni 5. Pro změnu citlivosti čidla stlačte a přidržte 5 sekund tlačítko ”AUTO”, na displeji se tehdy ukáže blikající hodnota citlivosti. Poté po stlačení toho stejného tlačítka ”AUTO” vyregulujte citlivost čidla. Čidlo vůně (automatický režim) se vypíná po 15 minutách.18

Konzervace Pravidelná koncentrace a čištění zařízení zajistí dobrou a bezporuchovou práci odsavače, jak rovněž prodlouží jeho trvanlivost. Věnujte speciální pozornost, aby protitukový ltr a ltr s aktivním uhlím byly čištěné a vyměňované v souladu s pokyny výrobce. V průběhu čištění a konzervace odpojte odsavač od elektrické sítě. Kovové protitukové ltry Čistění Filtr musí být čištěný, pokud se na displeji objeví symbol ” ”, průměrně po 2-3 týdnech. Aby vypnout výše uvedený symbol (po vyčištění ltrů a jejich zpětným namontováním) přidržte 3 se- kundy tlačítko označené symbolem ” ” (odsa- vač nemůže být v pracovním stavu).Po této činnosti se objeví symbol ”E” a spotřebič může být používa- ný obvyklým způsobem. Jestliže chcete používat spotřebič bez odstraňo- vání z displeje symbolu ” ” - stlačte tlačítko ozna- čené symbolem ” ”, označení rychlosti se ukáže 1 sekundu, poté se objeví symbol ” ” a motor bude dále pracovat. POZNÁMKA: Symbol ” ” se ukazuje po 60 hodi- nách používání motoru spotřebiče. Tukový ltr musí být čištěný mytím v myčce nádobí (maximální teplota mytí 60 stupňů C) anebo ručně s použitím jemného detergentu anebo tekutého mýdla. Výměna Demontáž hliníkového tukového ltru je znázor- něna na obrázku 5. U některých modelů se používá akrylový ltr. Vy- měňujte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání. Uhlíkový ltr (používá se pouze ve verzi s re- cirkulací) Činnost - Uhlíkový ltr se používá výlučně tehdy, pokud odsávač není připojený k ventilačnímu ka- nálu. Filtr s aktivním uhlím má schopnost absorbo- vání pachů až do svého nasycení. Není také vhodný do umytí ani k regeneraci a musí být vyměňovaný nejméně jedenkrát na 2 měsíce anebo častěji v případě výjimečně intenzivního po- užívání Výměna: Demontáž uhlíkového ltru je znázorněna na obrázku 6. Osvětlení Výměna žárovek je znázorněna na obrázku 7. Po- užívejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontova- ných v zařízení. Čištění Normální čištění odsavače: l Nepoužívejte vlhké hadříky nebo houby ani proud vody. l Nepoužívejte rozpouštědla ani alkohol, proto- že by mohly zmatnět lakované povrchy. l Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli. l Nepoužívejte tvrdý, drsný hadřík Doporučuje se použití vlhkého hadříku a neutrál- ních mycích prostředků. Pozor: Po několik myti v myčce, lter může zmenit barvu. Změna barvy neznamená selhání a není potřebná výměna ltru.19 Záruka Záruční opravy se provádějí na základě záručního listu. Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.

Recyklace obalu Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh- rožuje životní prostředí. Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné: l Vnější obal z lepenky / fólie l Tvar z pěnového polystyrenu (PS) bez FCKW l Fólie a sáčky z polyetylénu (PE) LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Pokud už nebudeme po- užívat spotřebič, tak je tře- ba opotřebenému zařízení před zešrotováním uříznout připojovací kabel. Tento spotřebič je označen podle evropské směrni- ce 2002/96/ES. Takovéto označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyho- zen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Síť sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující ode- vzdání těchto spotřebičů. Vhodné zacházení s opotřebenými elek- trickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování tako- výchto spotřebičů. Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic: l směrnice pro nízkonapěťová zařízení 2006/95/EC, l směrnice o elektromagnetické kompatibilitě 2004/108/EC, l směrnice ErP - 2009/125/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.20 Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáž. Pokyny, ktoré sú jeho ob- sahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste. Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemu- sia týkať zariadenia, ktoré vlastníte. VÁŽENÍ ZÁKAZNÍCI! BLAHOPRAJEME K VOĽBE ZNAČKY AMICA Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode: Zákaz vykonávanie určitých činností užívateľom. Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonať len kvalikovaná oso- ba, napríklad zo servisu výrobcu. Umývačka riadu je určená výlučne pre domáce použitie. Výrobca si vyhradzuje možnosť prevádza- nia zmien neovplyvňujúcich fungovanie spotrebiča. Dôležité informácia týkajúci sa bezpečno- sti užívateľa zariadenia a jeho správnej exploatácie. Pokyny spojené s používaním zariadenia.

Recyklace obalu Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh- rožuje životní prostředí. Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné: l Vnější obal z lepenky / fólie l Tvar z pěnového polystyrenu (PS) bez FCKW l Fólie a sáčky z polyetylénu (PE) LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Pokud už nebudeme po- užívat spotřebič, tak je tře- ba opotřebenému zařízení před zešrotováním uříznout připojovací kabel. Tento spotřebič je označen podle evropské směrni- ce 2002/96/ES. Takovéto označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyho- zen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Síť sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující ode- vzdání těchto spotřebičů. Vhodné zacházení s opotřebenými elek- trickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování tako- výchto spotřebičů. Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic: l směrnice pro nízkonapěťová zařízení 2006/95/EC, l směrnice o elektromagnetické kompatibilitě 2004/108/EC, l směrnice ErP - 2009/125/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.26
