Produkttyp	Elektrischer Saunaofen
Marke	Harvia
Modell	Vega Pro BC105 HCB105400S
Kategorie	Heizung
Leistung	10,5 kW
Empfohlenes Saunavolumen	10–14 m³ (Schätzung)
Stromversorgung	400 V Drehstrom
Heizart	Elektrisch mit Widerstandsheizung
Gehäusematerial	Stahl
Hauptfunktionen	Saunaheizung, Dampferzeugung durch Wasseraufguss auf Steine
Steuerung	Separate Steuereinheit (CH90, C150, Fenix, Griffin)
Temperatursensor	Integriert, über dem Ofen montiert

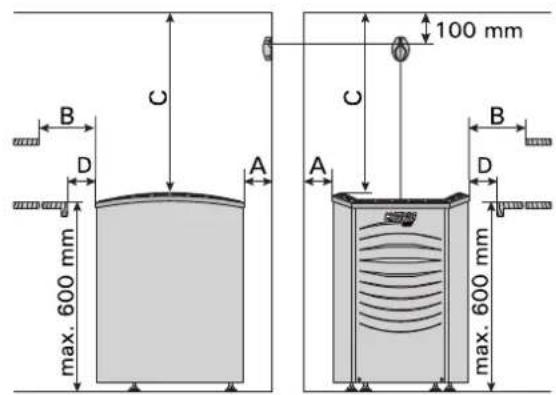

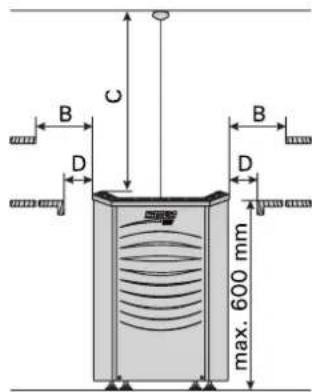

Mindestsicherheitsabstände	Siehe Tabelle 1 und Abbildung 3 (unbedingt einhalten)
Empfohlener Steintyp	Natursteine, Durchmesser 4–8 cm, keine Keramik oder Olivenstein
Dampfwasserqualität	Leitungswasser, Humusgehalt <12 mg/l, Eisen <0,2 mg/l, Mangan <0,05 mg/l, Calcium <100 mg/l
Wartung und Reinigung	Steine mindestens 1x/Jahr neu setzen; Boden wöchentlich saugen/kehren; alle 6 Monate gründliche Reinigung
Sicherheit	Überhitzungssensor, nicht abdecken, nicht zu viel Wasser aufgießen, Abstände einhalten
Ersatzteile	Nur Originalteile von Harvia verwenden
Garantie	2 Jahre für privaten Gebrauch, 1 Jahr für Eigentumswohnungen, 3 Monate für Gemeinschaftsanlagen

Häufig gestellte Fragen - Vega Pro BC105 HCB105400S HARVIA

Wie installiere ich die Steine im Harvia Vega Pro BC105 Ofen?

Waschen Sie die Steine vor Gebrauch. Legen Sie sie in das Steinbecken, auf das Gitter, zwischen die Heizelemente, ohne sie zu dicht zu stapeln. Die Steine müssen die Elemente vollständig bedecken. Klemmen Sie die Steine nicht zwischen die Elemente, um die Luftzirkulation zu ermöglichen.

Welche Ofenleistung für meine Sauna wählen?

Die Ofenleistung wird anhand des Saunarauminhalts bestimmt. Siehe Tabelle 1 der Anleitung. Bei massiven Wänden (Ziegel, Beton) addieren Sie 1,2 m³ pro m² nicht isolierter Fläche. Bei Blockbohlenwänden multiplizieren Sie das Volumen mit 1,5.

Welche Steine für den Ofen verwenden?

Verwenden Sie nur Natursteine von bekannter Marke, Durchmesser 4–8 cm. Keramik- und Olivensteine sind verboten, da sie die Heizelemente beschädigen können.

Wie gieße ich das Dampfwasser sicher auf?

Verwenden Sie eine kleine Kelle von maximal 0,2 L. Gießen Sie nicht auf einmal große Mengen Wasser auf. Vermeiden Sie das Aufgießen, wenn jemand in der Nähe des Ofens ist, um Verbrennungen durch heißen Dampf zu vermeiden.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen über die Steuereinheit eingeschaltet ist, ob das Thermostat eine höhere Temperatur als die Saunatemperatur anzeigt und ob die Sicherungen in Ordnung sind.

Wie warte ich Sauna und Ofen?

Setzen Sie die Steine mindestens einmal im Jahr neu. Saugen oder kehren Sie den Saunaboden wöchentlich. Alle sechs Monate reinigen Sie Wände, Bänke und Boden gründlich mit einer groben Bürste und einem Saunadesinfektionsmittel. Reinigen Sie den Ofen mit einem feuchten Tuch.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie unbedingt die Mindestabstände gemäß Tabelle 1 und Abbildung 3 der Anleitung ein, um Brandgefahr zu vermeiden. Beispielsweise darf der Ofen nicht in einer Nische oder Vertiefung installiert werden.

Kann man Keramiksteine verwenden?

Nein, poröse Keramiksteine sind verboten, da sie zu übermäßiger Erhitzung und Bruch der Heizelemente führen können. Verwenden Sie Natursteine.

Wie belüfte ich die Sauna richtig?

Die Zuluft muss oberhalb des Ofens erfolgen, mindestens 500 mm, mit einem Durchmesser von 50–100 mm. Die Abluft muss gegenüber des Ofens, bodennah, mit doppeltem Querschnitt erfolgen. Mechanische Lüftung wird empfohlen.

Welches Wasser für den Dampf verwenden?

Verwenden Sie Leitungswasser, das folgende Kriterien erfüllt: Humusgehalt <12 mg/l, Eisen <0,2 mg/l, Mangan <0,05 mg/l, Calcium <100 mg/l. Meerwasser, chloriertes oder eisenhaltiges Wasser ist verboten.

BEDIENUNGSANLEITUNG Vega Pro BC105 HCB105400S HARVIA

Verwendungszweck des Saunaofens:

Die BC-Saunaöfen sind zur Beheizung von große Saunen auf Aufgußtemperatur bestimmt. Die Verwendung zu anderen Zwecken ist verboten.

Die Garantiezeit für in Familiensaunen verwendete Saunaöfen und Steuergeräte beträgt zwei (2) Jahre. Die Garantiezeit für Saunaöfen und Steuergeräte, die in Gemeinschaftsrauen in Privatgebäuden verwendet werden, beträgt ein (1) Jahr. Die Garantiezeit für in öffentlichen Saumen verwendete Saunaöfen und Steuergeräte beträgt drei (3) Monate.

Lesen Sie vor Inbetriebnahme die Anleitung für den Benutzer sorgfältig durch.

ACHTUNG!

These Montage- und Gebrauchsanleitungrichtet sich an den Besitzer der Sauna oder an die fur die Pflege der Sauna verantwortliche Person, sowie an den fur die Montage des Saunaofens zuständi gen Elektromonteur.

Wenn der Saunaofen montiert ist, wird diese Montage- und Gebrauchsanleitung an den Besitzer der Sauna oder die für die Pflege der Sauna verantwortliche Person übergeben.

Wir beglückwünschen Sie zu ihrer)rigen Saunaofen-wahl!

CONTENTS

1. INSTRUCTIONS FOR USE 18

1.1.Piling of the Sauna Stones.. 18
1.2. Heating of the Sauna 19
1.3. Control Unit of the Heater 19
1.4. Throwing Water on Heated Stones 19
1.4.1.Sauna Water 20
1.4.2.Temperature and Humidity of the Sauna
Room 20
1.5. Instructions for Bathing 20
1.6.Warnings 21
1.7.Troubleshooting 21

1. THE SAUNA ROOM 22

1. BEDIENUNG SANLEITUNG 18

1.1. Aufschichten der Saunaofensteine 18
1.2.Erhitzen der Saunakabine 19
1.3. Steuergerat des Saunaofens 19
1.4.Aufguss 19
1.4.1.AufguBwasser 20
1.4.2.Temperatur und Feuchtigkeit in der
Saunakabine 20
1.5. Anleitungen zum Saunen 20
1.6.Warnungen 21
1.7.Storungen 21

2.SAUNAKABINE 22

2.1. Isolation der Saunakabine und Wandmaterialien..22
2.1.1.Verfürbung der Saunawande 22
2.2.FuBboden der Saunakabine 23
2.3. Leistung des Saunaofens 23
2.4. Ventilation in der Saunakabine 23
2.5.Hygiene in der Saunakabine 24

1. INSTALLATIONSANLEITUNG 25

3.1.Vor der Montage 25
3.2. Montage des Saunaofens am Boden 26
3.3.Schutzgelander 26
3.4. Installation des Steuergerats und des Führers.....26
3.5.Elektröanschlüsse 27
3.6. Isolationswiderstand des Elektrosaunaofens.....27

4.ERSATZTEILE 74

FR

ES

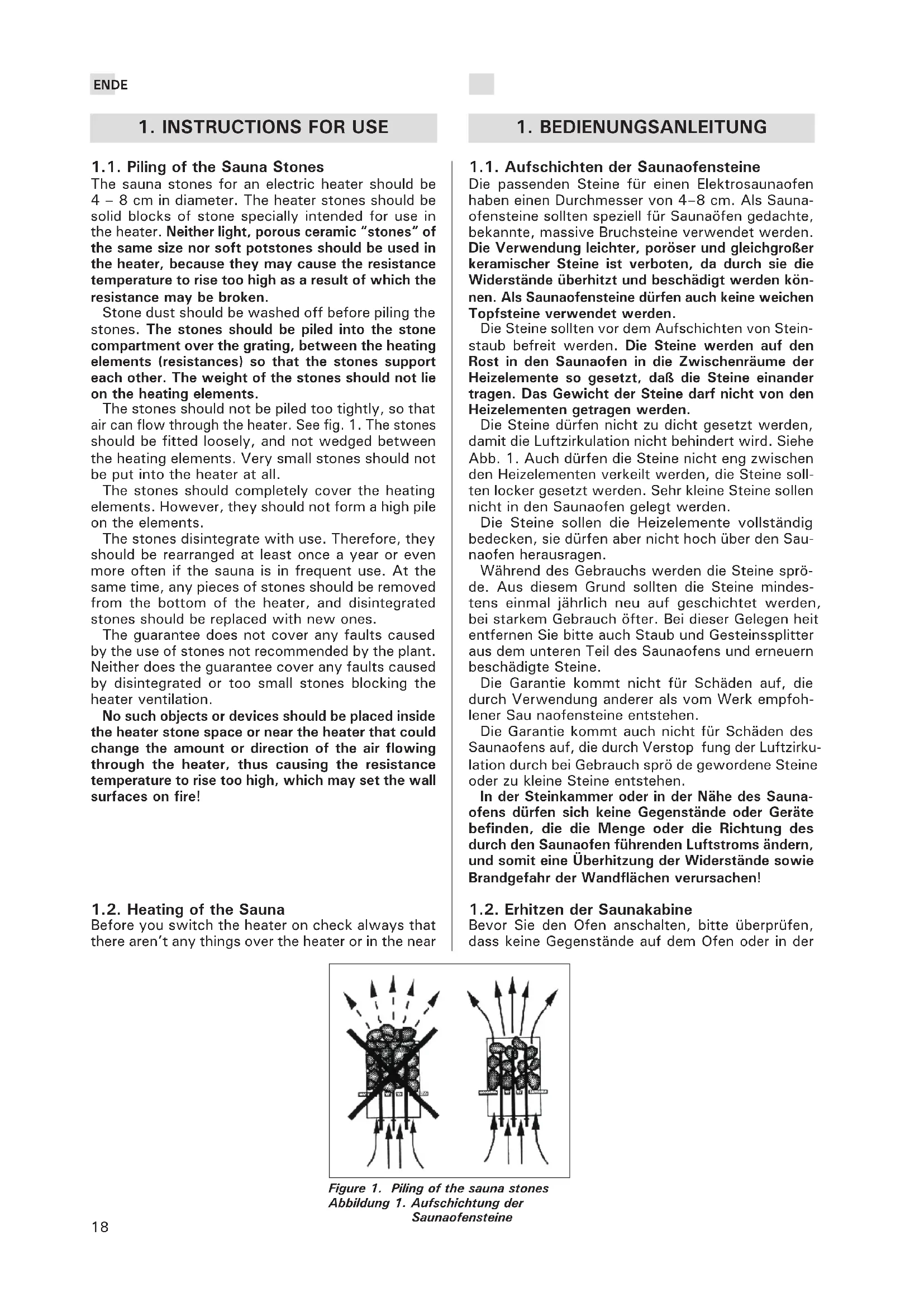

1. BEDIENUNGSCANLEITUNG

1.1. Aufschichten der Saunaofensteine

Die passenden Steine für einen Elektrosaunaofen haben einen Durchmesser von 4 - 8cm . Als Saunaofensteine sollen speziell fur Saunaofen gedachte, betrachte, massive Bruchsteine verwendet werden. Die Verwendung leichter, poroer und gleichgroßer keramischer Steine ist verboten, da durch sie die Widerstände überhitzt und beschädigt werden konnen. Als Saunaofensteine dürfen auch keine weichen Topfsteine verwendet werden.

Die Steine sollen vor dem Aufschichten von Steinstaub befindit werden. Die Steine werden auf den Rost in den Saunaofen in die Zwischenräume der Heizelemente so gesetzt, daß die Steine einander tragen. Das Gewicht der Steine darf nicht von den Heizelementen getragen werden.

Die Steine dürfen nicht zu dicht gesetzt werden, damit die Luftzirkulation nicht behindiert wird. Siehe Abb. 1. Auch dürfen die Steine nicht eng zwischen den Heizelementen verkeilt werden, die Steine sollenen locker gesetzt werden. Sehr keine Steine sollen nicht in den Saunaofen gelegt werden.

Die Steine sollen die Heizelemente vollständig bedecken, sie dürfen aber nicht hoch über den Saunaften Herausragen.

Während des Gebrauchs werden die Steine spre. de. Aus thisem Grund sollen den Steine mindestens einmal jährlich neu auf geschichtet werden, bei starkem Gebrauch ofter. Bei dieser Gelegenheit entfernen Sieitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens und ernuern beschadigte Steine.

Die Garantie kommt nicht für Schäden auf, die durch Verwendung anderer als vom Werk empfohlener Sau naofensteine entstehen.

Die Garantie kommt auch nicht für Schäden des Saunaofens auf, die durch Verstopfung der Luftzirkulation durch bei Gebrauch spre de gewordene Steine oder zu keine Steine entstehen.

In der Steinkammer oder in der Nähe des Saunaofens)dürfen sich keine Gegenstände oder Geräte befinden, die die Menge oder die Richtung des durch den Saunaofen führenden Luftstromsändern, und somit eine Überhitzung der Widerstände sowie Brandgefahr der Wandflächen verursachen!

1.2. Erhitzen der Saunakabine

Bevor Sie den Ofen anschalten,itte überprüfen, dass keine Gegenstände auf dem Ofen oder in der

Figure 1. Piling of the sauna stones
Abbildung 1. Aufsichtung der
Saunaofensteine

unmittelbarer Höhe des Ofens liegen. Siehe Kapitel 1.6. "Warnungen".

Beim ersten Erwärmen sondern sich von Sauna ofen und Steinen Gerüche ab. Um diese zu entfernen, muß die Saunakabine gründlich geluftet werden.

Die Funktion des Saunaofens ist es, die Saunakabine und die Ofensteine auf die Aufguß temperatur zu bringen. Wenn die Leistung des Saunaofens an die Höhe der Saunakabine angepaßt ist, erwartmt sich eine gut wärmeisolierte Sauna auf Aufgußtempe ratur in etwa einer Stunde. Siehe Kapitel 2.1. "Isolation der Saunakabine und Wandmaterialien". Die passende Temperatur in der Saunakabine beträgt etwa +65 °C bis +80 °C.

Die Saunaofensteine erwärmen sich auch Aufgußtemperatur gewöhnlich in derselben Zeit wie die Sauna kabine. Ein zu leistungsstarker Saunaofen erwartmt die Saunaluft schnell, aber die Steine bleiben untererhitz und{lassen so das Aufguß Wasser durchflieBen. Wenn andererseits die Sauna ofen leistung in Bezug auf die Große der Saunakabine gering ist, erwartmt sich die Saunakabine langsam und der Saunabader wird versuchen, die Sauna temperatur durch einen Aufguß (durch Gießen von Wasser auf den Saunaofen) zu erhöhen. Das Auf guß wasser kühlt aber nur die Saunaofensteine schnell ab und nach einer Weile reicht die Tempe ratur in der Sauna nicht mehr für einen Aufguß aus.

Damit Sie beim Saunen die Aufgusage genieben konnen, sollen den Sie die Leistung des Saunaofens in Bezug auf die Saunakabine anhand der Broschüreninformationen sorgfältig auswahlen. Siehe Kapitel 2.3. "Leistung des Saunaofens".

1.3. Steuergerat des Saunaofens

Die BC-Saunaofenmodelle benötigen ein separates Steuergerät, mit dessen Hilfe der Saunaofen bedient wird. Das Steuergerät muß außerhalb der Saunakabine an einem trockenen Ort in etwa 170 cm Höhe angebracht werden. Am Steuergerät muß ein Führer angeschlossen werden, der die Temperatur in der Saunakabine führt und mit dessen Hilfe das Steuergerät die eingesetzte Tempe ratur in der Saunakabine aufrechtehalt. Der Temperatur führer und der Überhitzungsschutz be finden sich in einem Fühlergehäuse über dem Sauna ofen. Das Fühlergehäuse muß gemäß der Anleitung des entsprechenden Steuergerätemodells angebracht werden.

Die BC-Saunaofenmodelle konnen mit folgenden Steuergeräten bedient werden:

CH90
C150
- Fenix
Griffin

Beachten Sie die mitgelieferte Bedienungsanleitung der Steuerung.

1.4. Aufguss

Die Saunaluft trocknet bei Erwärnung aus, davon sollte zur Erlangung einer angenehmen Luft feuchigkeit auf die bereits Steine des Saunaofens Wasser gegosen werden.

Mit der Wassermenge wird die für angenehm emp-fundene Aufgußfeuchtigkeit reguliert. Wenn die Luftfeuchtigkeit passend ist, schwitzt die Haut des Badenden und das Atmen in der Sauna fällt leicht. Es empfeht sich, zunachst nur keine Mengen Wasser auf die Steine zu geben, damit die Wirkung

der Feuchtigkeit auf die Haut erprobt werden kann. Zu hohe Temperaturen und Feuchtigkeitsprozente führten sich unangenehm an.

Ein langer Aufenthalt in einer—heßen Sauna führt zum Ansteigen der Körpertematur, was gefährlich sein kann.

Die Kapazität der Saunakelle sollte hochstens 0,2 l betragen. Auf die Steine sollenne keine größeren Wassermengen auf einmal gegossen werden, da beim Verdampfen sonst kochend heißes Wasser auf die Badenden spritzen könnte.

Achten Sie auch darauf, daß Sie kein Wasser auf die Steine gießen, wenn sich jeder in deren Nähe befindet. Der heiße Dampf könnte Brandwunden verursachen.

1.4.1. Aufgußwasser

Als Aufgußwasser sollte nur Wasser verwendet werden, das die Qualitätsvorschriften für Haushaltswasser erfüllt. Wichtigige Faktoren für die Wasserqualität sind:

• Humusgehalt (Farbe, Geschmack, Ablagerungen); Empfehlung unter 12mg / l .
  Eisenengehalt (Farbe, Geruch, Geschmack, Ablagerungen); Empfehlung unter 0,2 mg/l.
• Härtegrad; die wichtigsten Stoffe sind Mangan (Mn) und Kalzium (Ca) oder Kalk; Empfehlung für Mangan unter 0,05 mg/l und für Kalzium unter 100 mg/l.

Bei Verwendung kalkhaltigen Wassers verbleibt auf den Steinen und Metalloberflächen des Sauna ofense eine helle, cremearte Schicht. Die Verkalkung der Steine schwacht die AufguBeigen schaffen ab.

Bei Verwendung eisenhaltigen Wassers verbleibt auf der Ofenoberfläche und den Widerständen eine rostige Schicht, die Korrosion verursacht.

Die Verwendung von humus- und chlorhaltigem Wasser sowie von Meerwasser ist verboten.

Im Aufgußwasser)dürfen nur für diesen Zweck ausgewiesene Duftstoffe verwendet werden. Befolgen Sie die Anweisungen auf der Packung.

1.4.2. Temperatur und Feuchtigkeit in der Saunakabine

Zur Messung der Temperatur und Feuchtigkeit gibt es Meßgeräte, die für den Gebrauch in einer Sauna geeignet sind. Es ist allerdings unmöglich, allgemeingütig und einzel die zum Saunen geeigneten Temperaturen oder Feuchtigkeits prozente zu nennen, da jeder Menschen die Wirkung des Aufgusses in der Sauna anders empfindet. Das eigene Empfinden ist das Beste Thermometer des Badenden!

Eine sachgemäße Ventilation in der Sauna ist wichtig, Denn die Saunaluft muß sauerstoffreich und leicht zu atmen sein. Siehe Kapitel 2.4. "Ventilation in der Saunakabine".

Menschen empfinden das Saunen als gesund und erfrischend. Das Saunen saubert, erwärmt, entspannt, beruhigt, lindert psychische Bedrücktheit und bietet als ruhiger Ort die Möglichkeit zum Nachdenken.

1.5. Anleitungen zum Saunen

• Waschen Sie sich vor dem Saunen. Eine Dusche)durfte genugen.
• Bleiben Sie dann in der Sauna, solange Sie es als angenehm empfinden.
• Zu gutek den Saunamanieren gehört, daß Sie Rücksicht auf die anderen Badendennehmen, indem

ENDE

in a loud voice.

Sie diese nicht mit unnötig lärmigem Benehmen stären.

• Verjagen Sie die anderen auch nicht mit zuvielen Aufgüssen.
• Vergessen Sie jeglichen Streß, und entspannen Sie sich.
• Lassen Sie ihre erhützte Haut zwischen durch abkühlen.
• Falls Sie gesund sind, und die Möglichkeit dazu besteht, gehen Sie auch schwinnen.
• Waschen Sie sich nach dem Saunen. Nehmen
• Sie zur Rückgewinnung der verlorenen Flüssigkeit ein erfrischendes Getränk zu sich.
• Ruhen Sie sich aus, bis Sie sich ausgegliedchen führten undziehen Sie sich an.

1.6. Warnungen

• Meer- und feuchtes Klima konnen die
  Metalloberflächen des Saunaofens rosten las-
  sen.
• Benutzen Sie die Sauna wegen der Brandgefahr nicht zum Kleider- oder Wäschetrocknen, außer dem konnen die Elektrogeräte durch die hohe Feuchtigkeit beschädigt werden.
• Achtung vor dem bereits Saunaofen. Die Steine sowie das Gehäuse werden sehr heißt und konnen die Haut verbrennen.
• Auf die Steinearficht zuviel Wasser auf einmal gegossen werden, da das auf den freißen Steinen verdampfende Wasser die Haut verbrennen kann.
• Kinder, Gehbehinderte, Kranke und Schwache)durfen in der Sauna nicht alleingelassen werden.
  Gesundheitliche Einschränkungen bezogen auf das Saunen müssen mit dem Arzt besprochen werden.
• Eltern führen ihre Kinder nicht in die Nähe des Saunaofens halten.

• Über das Saunen von Kleinkindern sollenn Sie sich in der Mutterberatungsstelle beraten lasen.

• Alter?

• Saunatemperatur?

• Saunadauer?

• Bewegen Sie sich in der Sauna mit besonderer Vor sight, da die Bänke und der Fußboden glatt sein konnen.

• Gehen Sie nicht in die Sauna, wenn Sie unter dem Einfluss von Narkotika (Alkohol, Medikamenten, Drogen usw.) stehen.

1.6.1. Symbol Beschreibung.

Benutzerhandbuchesen.

Nicht bedecken.

1.7. Störungen

Falls sich der Saunaofen nicht erwartt, uberprüfen. Sie folgende Punkte:

• Der Strom vom Steuergerät ist am Saunaofen angeschlossen.
• Das Thermostat ist auf eine höhere als in der Sauna herrschende Temperatur eingestellt.
  Die Sicherungen des Saunaofens sind heir.

2.1. Isolation der Saunakabine und Wandmaterialien

In einer elektrisch beheizten Sauna mussen alle massiven Wandflächen, die viel Wärme speichern (Ziegel, Glasziegel, Mörtel o.ä.) ausreichend isoliert werden, um mit einer relativ geringen Leistung des Saunaofens aussukommen.

Für gut isoliert kann man eine solche Sauna halten, die mit folgender Wand- und Deckenstruktur ausgestattet ist:

Die Dicke der sorgfältig gelegten Isolierwolle betragt auch im Hausinneren 100mm (min. 50 mm).
- Als Feuchtigkeitssperre wird z.B. Aluminiumpapier verwendet, dessen Ränder sorgfältig dicht gefaltet werden und das so angebracht wird, daß die glänzende Seite zum Inneren der Sauna zeigt.
- Zwischen Feuchtigkeitssperre und Paneelen befindet sich (empfehlenswert) ein 10 mm großer Entlüftungsspalt.
- Als Innenbeschichtung werden leichtgewichtige Panelbretter verwendet, die eine Dicke von etwa 12-16 mm haben.
- Über der Wandverkleidung an der Grenze zu den Deckenpaneelbrettern wird ein Entlüftungsspalt von einzelnen mm gelassen.

Um eine angemessene Saunaofenleistung zu erreichen, kann es erforderlich werden, die Sauna decke weiter nach unter abzuseken (norm. 2100-2300 mm, min. Saunahöhe 1900mm ), so daß der Rauminhalt der Sauna kleiner wird und eventuell eine geringere Saunaofenleistung gewählt werden kann. Die Absenkung der Decke wird durchgeführt, indem man das Gebäk auf passender Höhe anbringt. Die Balkenzwischenräume werden isoliert (Isolation mindestens 100mm ) und wird wie oben beschrieben von innen verkleidet.

Da Wärme nach oben steigt, wird als Abstand zwischen Saunabank und Decke hochstens 1100-1200 mm empfohlen.

ACHTUNG! Zusammen mit einem Brandschutzbeamten muß festgestellt werden, welche Teile der Brandmauer isoliert werden darüber. Sich in Benutzung befindliche Abzüge darüber nicht isoliert werden!

ACHTUNG! Der Schutz von Wänden oder der Decke mit leichten Abdeckungen, z.B. Mineralplatten, die direkt an den Wand- oder Deckenflächen befestigt werden, kann einen gefährlichen Temperaturanstieg in den Wand- und Deckenmaterialien verursichen.

2.1.1. Blackening of the Sauna Walls

2.1.1. Verfährung der Saunawände

Die Holzmaterialien in der Sauna, wie z.B. die Holzverkleidungen, verfarben sich mit der Zeit dunkel. Dieser Prozess wird durch das Sonnenlicht und die Hitze des Saunaofens beschleunigt. Wurden die Wandverkleidungen mit einem speziellen Schutzmittel behandelt, kann die Verfarbung der Wand über dem Ofen je nach verwendetem Schutzmittel relativ Schnell beobachtet werden. These Verfarbungen entstehen dadurch, dass die Schutzmittel eine gingere Hitzebestandigkeit aufweisen als unbehandeltes Holz. Dies hat sich in Praxistests Herausgestellt. Die Mikromineralstoffe, die sich von den Steinen auf dem Ofen ablosen, können die Wandoberfläche in

der Nähe des Ofens dunkel verfürben.

Wenn Sie bei der Installation des Saunaofens die vom Hersteller empfohlenen Richtlinien einhalten, erhitzt sich der Saunaofen nur soweit, dass keine Gefahr für die brennbaren Materialien der Saunakabine besteht. Die zulässige Höchsttemperatur für die Wand- und Deckenoberflächen der Saunakabine beträgt +140 Grad Celsius.

Saunaöfen, die über ein CE-Symbol verfügbar, erfüllen alle Bestimmungen für Saunaanlagen. Die entsprechenden Behörden kontrollieren, ob diese Bestimmungen eingehalten werden.

2.2.Fußboden der Saunakabine

Aufgrund der großen Wärmeänderungen werden die Saunastine sprende und brüchig.

Steinsplitter und feine Gesteinsmaterialien werden mit dem Aufgußwasser auf den Saunafußboden gesplült. Heiße Steinsplitter konnen Fußbodenbeläge unter dem Saunaofen und in dessen unmittelbarer Nähe beschädigen.

Unreinheiten der Saunasteine und des Aufgußwassers (z.B. Eisengehalt) können von hellen Fugenmaterialien gekachelter Fußböden aufgesogen werden.

Um die Entstehung östhetischer Mängel (aus oben genannten Gründen) zu verhindern, sollenen unter dem Saunaofen und in dessen unmittelbarer Nähsteinhaltige Fußbodenbeschichtungen und dunkle Fugenmaterialien verwendet werden.

2.3. Leistung des Saunaofens

Wenn die Wände und die Decke getäfelt sind und die Wärmeisolation hinter den Paneels ausreic hend ist, um das Entweic hem der Wärme in die Wandmaterialien zu verhinden, hangt die erforderliche Leistung des Ofens von der Großde des Innenraumes Ihrer Sauna ab (siehe Tabelle 1).

Falls in der Sauna unisolierte Wandflächen wie Ziegel-, Glasziegel-, Glas-, Beton- oder Kachel flächen sightbar sind, sollte für jeder Quadratmeter dieser Flächen 1,2m³ zum Rauminhalt addiert, und aufgrund dieser Summe die entsprechende Ofenleis tung aus der Tabelle bestimmt werden.

Saunas mit Blockbohlenwänden erwärmen sich langsam, so daß man bei der Bestimmung der Ofenleis tung den Rauminhalt dieser Saunas mit 1,5 multiplizieren sollen.

2.4. Ventilation in der Saunakabine

Besonderss wichtig für das Saunen ist eine gute Ventilation. Die Luft in der Saunakabine sollte in der Stunde sechsmal wechseln. Das Frischluftrohr sollte über dem Saunaofen in mindestens 500 mm Höhe angebracht werden. Der Durchmesser des Rohres sollte ca. 50 - 100mm betragen.

Die Abluft der Saunakabine sollte möglichstweit entfernt vom Saunaofen aber so nahe wie möglich am Fußboden abgefuhrt werden. Die Querschnittsfläche des Abzugssrohres sollte zweimal größter als die des Frischluftrohres sein.

Die Abluft sollte direkt in einen Abzug oder durch ein knapp über dem Saunaboden beginnendes Abzugsrohr zu einem Ventil im oberen Teil der Sauna geleitet werden. Die Abluft kann auch unter der Turhindurch nach außen geleitet werden, wenn sich unter der Tur, die zum Waschraum mit Abluftventil führt, ein etwa 100 - 150mm breiter Spalt befindet.

Die oben erwähnte Ventilation Funktioniert, wenn sie maschinell verwirklichkeit wird.

Falls der Saunaofen in eine Fertigsauna eingebaut wird, müssen die Ventilationsanweisungen des Saunaherstellers befolgt werden.

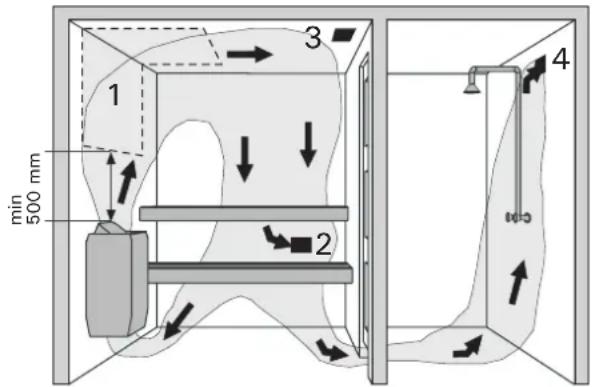

In der Abbildungsserie sind Beispiele für Ventilationsstrukturien dargestellt. Siehe Abb. 2.

Mechanical ventilation Maschinelle Ventilation

Figure 2. Ventilation of the sauna room
Abbildung 2. Ventilation in der Saunakabine

1. Empfohlener Platz fur Zuluft.
2. Abluftöffnung.
3. Mögliches Trocknungsventil, das während der Erwärnung und des Saunens geschlossen ist. Die Sauna kann auch getrocknet werden, indem die Tur nach dem Saunen offengelassen wird.
4. Falls nur im Waschaum eine Abluftoffnung vorhanden ist, sollte der Schwellenspalt der Saunatur mindestens 100mm breit sein. Eine maschinelle Luftabfuhr ist dann unerlälich.

2.5. Hygiene in der Saunakabine

Damit das Saunen angenehm ist, muß für die Hygiene in der Saunakabine gesorgt werden.

Wir empfehlen in der Sauna auf Saunatüchern zu sitzen, damit der Schweiß nicht auf die Bänke lauft. Nach Gebrauch sollen den Saunatücher gewaschen werden. Für Gaste sollen Sie eigene Saunatücher bereithalten.

In Verbindung mit der Reinigung der Sauna sollte der Fußboden der Saunakabine gesaugt / gefegt und mit einem feuchten Lappen gewischt werden.

Mindestens jedem halbe Jahr sollte die Sauna grundlich geputzt werden. Die Wände, Bänke und der Fußboden der Saunakabine sollen mit einer Bürste und mit Saunareinigungsmittel abgewaschen werden.

Vom Saunaofen werden Staub und Schmutz mit einem feuchten Tuch abgewischt.

3.1. Vor der Montage

Bevor Sie den Saunaofen installieren,lesen Sie die Montageanleitung und überprüfen Sie folgende Dinge:

• Ist der zu montierende Saunaofen in Leistung und Typ passend für die Saunakabine?

Die Rauminhaltswerte in Tabelle 1 darüber weder übernoch untersritten werden.

• Sind genug Saunaofensteine von gutter Qualität vorhanden?
• Ist die Netzspannung für den Saunaofen geeignet?
• Der Montageort des Ofens erfüllt die in Abb. 3 und Tabelle 1 angegebenen Sicherheitsmindestabstände.

These Abstände müssen unbedingt eingehalten werden, da ein Abweichen Brandgefahr verursacht.

• In einer Sauna finden nur ein Saunaofen installiert werden.
• Der Saunaofen muß so installiert werden, daß die Warnanweisungen nach der Montage auf dem Deckel des Schaltergehäuses leicht lesbar sind.
  Die BC-Saunaöfen sind nicht zur Installation in Wand- oder Bodenvertiefungen zugelassen.

Table 1. Installation details
Tabell 1. Montageinformationen

Heater/OfenModel and dimensions/Modell und Maße

Output Leistung

Saunaroom Saunakabine

Minimum distances Min. Abstand des Ofen

Cables Kabel

Fuse Sicherung

Cubic vol.Rauminhalt

Height Höhe

A min.

A max.

B min.

C min.

to floor zum Boden

To control unit zum Steuergerät

To sensor zum Fühler

Connecting cable to heater Anschlußkabel zum Ofen

Width/Breite 435 mmDepth/Tiefe 470 mmHeight/Höhe 640 mmWeight/Gewicht 18 kgStones/Steine 40-50 kg

kW

See item 2.3.Siehe Kap.2.3.

min mm

See fig. 3.Siehe Abb. 3.

ML/MK/MMJ

SSJ HO

7RN-FSee fig. 4. The measurements apply to the connection cable only!Siehe Abb. 4. Die Messungen beziehen sich ausschließlich auf das Anschlusskabel!mm2

A

min m3

max m3

mm mm

mm mm

mm mm

mm

2

mm2

BC105

10.5

9

15

1900

50

150

50

1250

30

5 x 2.5

4 x 0.25

5 x 2.5

3 x 16

BC135

13.5

11

20

2100

80

180

80

1450

30

5 x 4.0

4 x 0.25

5 x 2.5

3 x 20

BC165

16.5

16

30

2100

100

200

100

1450

30

5 x 6.0

4 x 0.25

5 x 2.5

3 x 25

Der Saunaofen wird mit zwei Füllen am Boden montiert, an den Befestigungsstellen der Füße.

Vor der Montage des Saunaofens mussen die Mindestsicherheitsabstände zu brennbaren Materialien beachtet werden. Siehe Tabelle 1 sowie Abbildung 3.

3.3. Schutzgeländer

Falls um den Saunaofen ein Schutzgeländer gebaut wird, muß dies unter Berücksichtigung der in Tabell 1 angegebenen Mindestdicherheitsabstandengegeben.

Model Modell	A min. mm	A max. mm	B min. mm	C min. mm	D min. mm
BC105	50 150 50	1250 50
BC135	80 180 80	1450 50
BC165	100 200 1	00 1450 50

Figure 3. The heater's safety distances
Abbildung 3. Sicherheitsabstände des Saunaofens

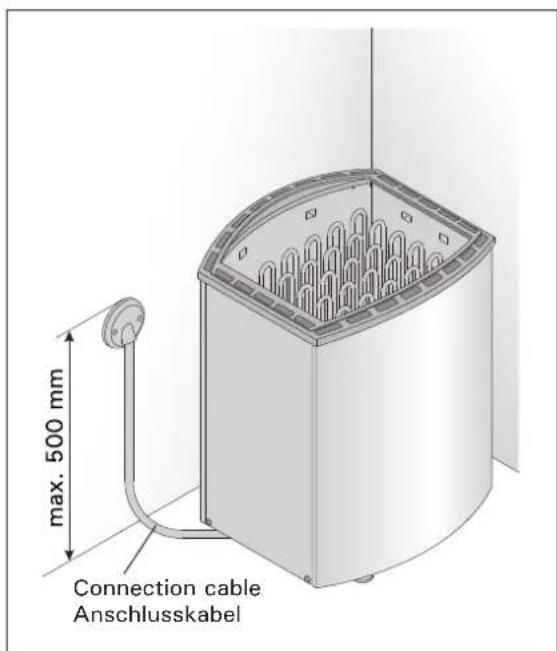

Figure 4. Connections of the heater
Abbildung 4. Anschluß des Saunaofens

3.4. Installation des Steuergerats und des Führers

Genaue Informationen zur Installation des Steuerge

3.5. Electrical Connections

rats und des Führers werden mit dem Steuererat gefleiert.

3.5. Elektroanschluss

Der Anschluß des Saunaofens ans Stromnetzarf nur von einem zugelassenen Elektromonteur unter Beachtung der gultigen Vorschriften ausgeführrt werden.

Der Saunaofen wird halbfest an die Klemmdose an der Saunawand befestigt. Als Anschlußkabel wird ein Gummikabel vom Typ H07RN-F oder ein entsprechendes Kabel verwendet.

ACHTUNG! PVC-isolierte Kabel dürfen wegen ihrer schlechten Hitzebestän digkeit nicht als Anschluß kabel des Saunaofens verwendet werden. Die Klemm dose muß spritzwasserfest sein undarf hochstens 50 cm über dem Fußboden angebracht werden. Siehe Abb.4.

Falls der Anschluß oder die Montagekabel in die Sauna oder die Saunawände in einer Höhe über 100 cm über dem Boden *, müssen sie belastet min des tens eine Temperatur von 170°C aushalten (z.B. SSJ). Elektrogeräte, die hörher als 100 cm vom Sauna boden angebracht werden, müssen für den Gebrauch bei 125°C Umgebungstemperatur zuge-lassen sein (Vermerk T125).

Die Schaltbilder befinden sich in der Installationsanleitung des Steuergeräts.

Genauere Anweisungen zu abweichenden Mon

Figure 6. The heater's electrical connections in two groups Abbildung 6. Elektroanschluss des Saunaofens in zwei Gruppen

tagen erhalten sie von den für Elektroinstallationen verantwortlichen lokalen Behörden.

3.6. Isolationswiderstand des Elektrosauna- ofens

Bei der Endkontrolle der Elektroinstallationen kann bei der Messung des Isolationswiderstandes ein "Leck" auftreten, was darauf zurückzuführen ist, daß Feuchtigkeit aus der Luft in das Isolations material der Heizwiderstände eingetreten ist (bei Lagerung und Transport). Die Feuchtigkeit entweicht aus den Widerständen nach zwei Erwärmungen.

Schalten Sie den Netzstrom des Elektro sauna ofens nicht über den Fehlerstromschafter ein!

1. MODE D'UTILISATION

1. INSTRUCCIONES DE USO

2.5. Hygiena v saune

K tomu aby saunovanie bolo prijemné, je potrebné za bezpečit hygienu v saune.

CSSK

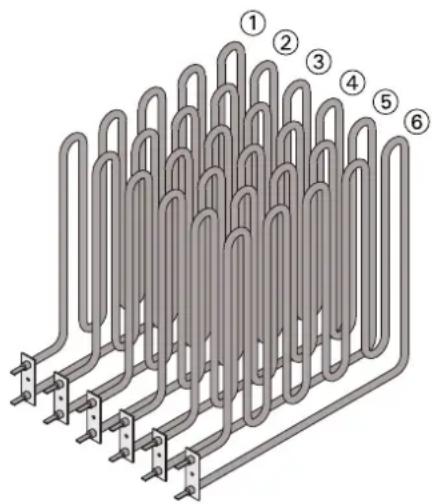

	BC105 10,5 kW	BC135 13,5 kW	BC165 16,5 kW
1 (W)	750 2750	2750
2 (W)	750 1750	2750
3 (W)	750 2750	2750
4 (W)	750 1750	2750
5 (W)	750 2750	2750
6 (W)	750 1750	2750

1750 W ZSB-4	61
2750 W ZSB-4	62

Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
