BEDIENUNGSANLEITUNG O1D104 IFM

CE

Bedienungsanleitung

Reflexlichttaster mit

Hintergrundausblendung

O1D101

O1D104

Inhalt

1 Vorbemerkung ....3
1.1 Verwendete Symbole....3
1.2 Verwendete Warnhinweise ....3
2 Sicherheitshinweise....3
3 Bestimmungsgemäße Verwendung....4
3.1 Einsatzbereiche 4
4 Montage....5
5 Elektrischer Anschluss....5
5.1 Betrieb mit IO-Link-Master....6
6 Bedien- und Anzeigeelemente....6
7 Einstellungen....7
7.1 Einstellen des maximalen Schaltabstands 7
7.2 Einstellung ist fehlgeschlagen 8
7.3 Elektronisches Schloss....8
7.4 Abschalten des Lasers 8
8 Inbetriebnahme / Betrieb 8
8.1 Fehleranzeigen....9
8.2 Tabelle Reproduzierbarkeit und Genauigkeit......9
9 IO-Link 10
9.1 Allgemeine Informationen....10
9.2 Gerätespezifische Informationen....10
9.3 Parametrierwerkzeuge 10
9.4 Erweiterte Funktionen....10
9.4.1 Objektreflektivität 10
10 Wartung, Instandsetzung, Entsorgung 11
11 Maßzeichnung .... 11

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

▷ Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

1.2 Verwendete Warnhinweise

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere, irreversible Verletzungen sind möglich.

2 Sicherheitshinweise

• Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.
• Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen. Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal.
• Bei Fehlfunktion des Gerätes setzen Sie sich mit dem Hersteller in Verbindung. Eingriffe und/oder Veränderungen am Gerät führen zum Ausschluss jeglicher Haftung und Gewährleistung.

Sichtbares Laserlicht; Laserschutzklasse 2.

Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefährlicher Strahlungsexposition führen. Schädigung der Netzhaut ist möglich.

▶ Nicht in den Laserstrahl blicken!
▶ Die beigelegten Aufkleber (Warnhinweis Laser) in unmittelbarer Nähe des Geräts anbringen.
▶ Die Vorsichts- und Warnhinweise auf dem Produktlabel beachten.
▶ Das beigefügte Label für das Versorgungskabel verwenden.
▶ EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014
Entspricht 21 CFR 1040.10 mit Ausnahme der Konformität mit IEC 60825-1 Ed. 3, wie in der Laser Notice No. 56 vom 8. Mai 2019 beschrieben.

Label für Versorgungskabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45127 ESSEN

Produktlabel

AVOID EXPOSURE LASER LIGHT EMITTED FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION ≤ 1,3 ns

CLASS 2 LASER PRODUCT APPAREIL LASER DE CLASS 2

21 CFR PART 1040 IEC 60825-1:2014

3 Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Zusätzlich wird der Objektabstand angezeigt.

3.1 Einsatzbereiche

- Tastweite 0,2...10 m (bezogen auf weißes Papier 200 x 200 mm, 90 % Remission).

• Hintergrundausblendung >10...100 m.
- Der Messwert wird in einem 10-Segment-Display angezeigt.

Der Abstand zwischen Sensor und Hintergrund muss kundenseitig auf max. 100 m begrenzt werden. Ansonsten können Messwerte mehrdeutig sein.

4 Montage

▶ Den Reflexlichttaster auf das zu erfassende Objekt ausrichten.
▶ Mit Hilfe einer Montagehalterung befestigen.

Der Eindeutigkeitsbereich des Sensors ist auf 100 m festgelegt. Objekte, die sich im Bereich >10...100 m befinden, werden ausgeblendet.

Reflektierende Objekte im direkten Strahlengang des Sensors – auch im Bereich > 100 m – sind kundenseitig zu vermeiden. Ansonsten können die Messwerte mehrdeutig sein.

5 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
▶ Spannungsversorgung nach EN 50178, SELV, PELV sicherstellen. O1D101 und O1D104: cULus, Supply Class 2

Um die „limited Voltage“ Anforderungen gemäß UL 508 zu erfüllen, muss das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

▶ Anlage spannungsfrei schalten.
▶ Gerät wie folgt anschließen:

	O1D101 PNP	O1D104 NPN

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz), 5 = GR (grau).

5.1 Betrieb mit IO-Link-Master

Das Gerät ist kompatibel mit IO-Link Masterportklasse A (Typ A).

Beim Betrieb mit IO-Link Masterportklasse B (Typ B) folgendes beachten: Das Gerät ist standardmäßig nicht kompatibel zur Masterportklasse B (Typ B). Pin 5 (IN1) wird für herstellerspezifische Funktionen verwendet. Dadurch kann die Hauptversorgungsspannung des Gerätes und die Zusatzspannung (Masterportklasse B an Pin 5) nicht galvanisch getrennt werden.

Mit der folgenden Konfiguration kann das Gerät mit der Masterportklasse B verwendet werden:

- Gerät und IO-Link-Master über 3 Leitungen verbinden: Pin 1, 3 und 4 des Gerätes mit dem IO-Link-Master verbinden (Pin 5 nicht verbinden).

6 Bedien- und Anzeigeelemente

1: 2x LED grün	LED 1: Gerät ist betriebsbereitLED 2: Anzeigeeinheit für Objektabstand (mm)
2: LED gelb	Anzeige des Schaltzustands;leuchtet, wenn der Ausgang durchgeschaltet ist.
3: 4-stellige alphanumerische Anzeige	Anzeige des Objektabstands in mm;Anzeigen zum Einstellvorgang;Fehlermeldungen
4: Einstelltasten	Schaltabstand und Schaltfunktion einstellen.

7 Einstellungen

Gerät soll schalten, wenn das Objekt erkannt wird

1	▶ Objekt platzieren.▶ [OUT on] 2 s lang drücken. ▷ Display zeigt [WAIT] an.

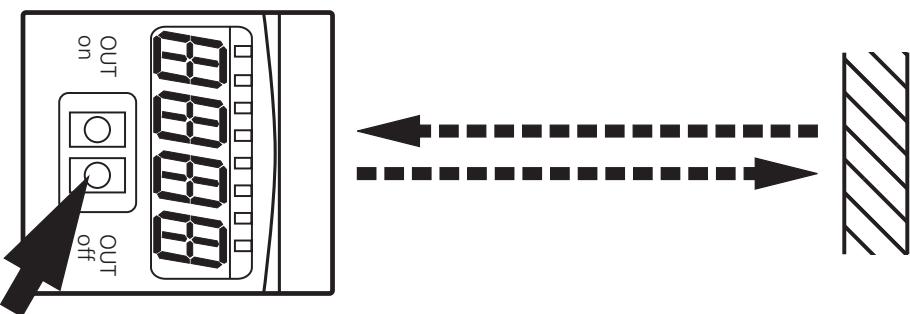

2	▶ Display blinkt [OFF]. ▶ Objekt entfernen.▶ [OUT off] 2 s lang drücken. ▷ Display zeigt [WAIT] an. ▷ Display zeigt [donE] an, sobald der Einstellvorgang abgeschlossen ist.

Gerät soll nicht schalten, wenn das Objekt erkannt wird

▶ Das Objekt platzieren (wie Abb. 1) und [OUT off] drücken.
▶ Das Objekt entfernen (wie Abb. 2) und [OUT on] drücken.

Die Einstellungen können auch zuerst ohne Objekt und dann mit Objekt durchgeführt werden.

7.1 Einstellen des maximalen Schaltabstands

▶ Das Gerät so ausrichten, dass kein Licht reflektiert wird.

▷ Display zeigt [--] oder [FAR]

Gerät soll schalten wenn Objekt erkannt wird

▶ Erst [OUT on] und dann [OUT off] drücken.

Gerät soll schalten wenn Objekt nicht erkannt wird

▶ Erst [OUT off] dann [OUT on] drücken.

7.2 Einstellung ist fehlgeschlagen

▷ Display zeigt [FAIL], Schaltpunkt wird nicht übernommen.

Mögliche Ursachen

• Meßwertdifferenz ist zu gering
- Messung nicht möglich (z. B. wegen spiegelnder Oberfläche)

7.3 Elektronisches Schloss

Um unbeabsichtigte Fehleingaben zu verhindern, lässt sich das Gerät elektronisch verriegeln. Im Auslieferungszustand ist das Gerät nicht verriegelt.

Verriegeln ▶ Sicherstellen, dass das Gerät im normalen Arbeitsbetrieb ist. ▶ [OUT On] + [OUT Off] gedrückt halten, bis [Loc] angezeigt wird. ▷ Das Gerät ist verriegelt.

Die Anzeige [Loc] erscheint kurzzeitig, wenn versucht wird während des Betriebs Parameterwerte am verriegelten Gerät zu ändern.

Entriegeln ▶ [OUT On] + [OUT Off] gedrückt halten, bis [uLoc] angezeigt wird. ▷ Das Gerät ist entriegelt.

7.4 Abschalten des Lasers

Zu Sicherheits- und Wartungszwecken kann über den Eingang an Pin 5 der Laser des Geräts vorübergehend abgeschaltet werden.

	Eingangssignal an Pin 5	Laser
PNP O1D101	Low / nicht belegt	Ein
	High	Aus
NPN O1D104	High / nicht belegt	Ein
	Low	Aus

8 Inbetriebnahme / Betrieb

▶ Nach Montage, elektrischem Anschluss und Programmierung prüfen, ob das Gerät sicher funktioniert.

▷ Bei korrekter Inbetriebnahme wird die Entfernung zum Objekt angezeigt.

8.1 Fehleranzeigen

Anzeige	Mögliche Ursache
[++]	zu viel Licht, z. B. spiegelnde Oberfläche
[- -]	zu wenig Licht, kein Objekt
[nEAr]	Messobjekt außerhalb des Messbereichs < 0,2 m
[FAr]	Messobjekt außerhalb des Messbereichs > 10 m
[ErrP]	Plausibilität (z. B. Objekt zu schnell)
[SC]	Kurzschluss am Schaltausgang

8.2 Tabelle Reproduzierbarkeit und Genauigkeit

Werte für Messfrequenz 15 Hz* - Fremdlicht auf dem Objekt max. 40 klx

Entfernung in [mm]	Reproduzierbarkeit		Genauigkeit
	weiß90 % Remission	grau18 % Remission	weiß90 % Remission	grau18 % Remission
200...1000	± 4,5 mm	± 6,0 mm	± 15,0 mm	± 16,0 mm
1000...2000	± 5,0 mm	± 8,0 mm	± 15,0 mm	± 18,0 mm
2000...4000	± 16,0 mm	± 19,0 mm	± 25,0 mm	± 30,0 mm
4000...6000	± 24,0 mm	± 33,0 mm	± 35,0 mm	± 45,0 mm
6000...10000	± 50,0 mm	—	± 65,0 mm	—

Werte für Messfrequenz 15 Hz* - Fremdlicht auf dem Objekt max. 40...100 klx

Entfernung in [mm]	Reproduzierbarkeit		Genauigkeit
	weiß90 % Remission	grau18 % Remission	weiß90 % Remission	grau18 % Remission
200...2000	± 14,0 mm	± 14,0 mm	± 24,0 mm	± 24,0 mm
2000...4000	± 25,0 mm	± 30,0 mm	± 35,0 mm	± 40,0 mm
4000...6000	± 31,0 mm	± 45,0 mm	± 41,0 mm	± 55,0 mm
6000...10000	± 60,0 mm	—	± 70,0 mm	—
*Tastweite auf Schwarz (6 % Remission) ≤ 4000 mm. Die Werte gelten für:konstante Umweltbedingungen (23°C / 960 hPa)min. Einschaltdauer von 10 Minuten.

9 IO-Link

9.1 Allgemeine Informationen

Dieses Gerät verfügt über eine IO-Link-Kommunikationsschnittstelle, welche für den Betrieb eine IO-Link-fähige Baugruppe voraussetzt (IO-Link-Master). Die IO-Link-Schnittstelle ermöglicht den direkten Zugriff auf Sensorwerte und Parameter und bietet die Möglichkeit, das Gerät im laufenden Betrieb zu parametrieren.

Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich.

Weitere Informationen zu IO-Link finden Sie unter www.ifm.com.

9.2 Gerätespezifische Informationen

Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Sensorwerte, Diagnoseinformationen und Parameter finden Sie in der tabellarischen Übersicht unter www.ifm.com.

9.3 Parametrierwerkzeuge

Alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www.ifm.com.

9.4 Erweiterte Funktionen

Mit IO-Link stehen erweiterte Funktionen und Messdaten zur Verfügung.

9.4.1 Objektreflektivität

Die Objektreffektivität kann als Prozessdatenwert (PDV) abgerufen werden.

Die Objektreffektivität kann beispielsweise für das Erkennen der Sensorverschmutzung verwendet werden.

10 Wartung, Instandsetzung, Entsorgung

Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt.

▶ Die Frontscheibe des Gerätes von Verschmutzung freihalten.
▶ Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

11 Maßzeichnung

Maße in mm

1: 4-stellige alphanumerische Anzeige / LED-Funktionsanzeigen
2: Programmiertasten
