BEDIENUNGSANLEITUNG TAA131 IFM
| InhaltBestimmungsgemäße Verwendung......Seite 3Installation......Seite 4Adressierung......Seite 4Montage......Seite 4Anschluß an das AS-i-Netz......Seite 4Inbetriebnahme / Betrieb......Seite 5Meßwert-Darstellung......Seite 5Fehlerbehandlung......Seite 5Belegung der Datenbits......Seite 6Technische Daten......Seite 7Maßzeichnung......Seite 19 | DEUTSCH |

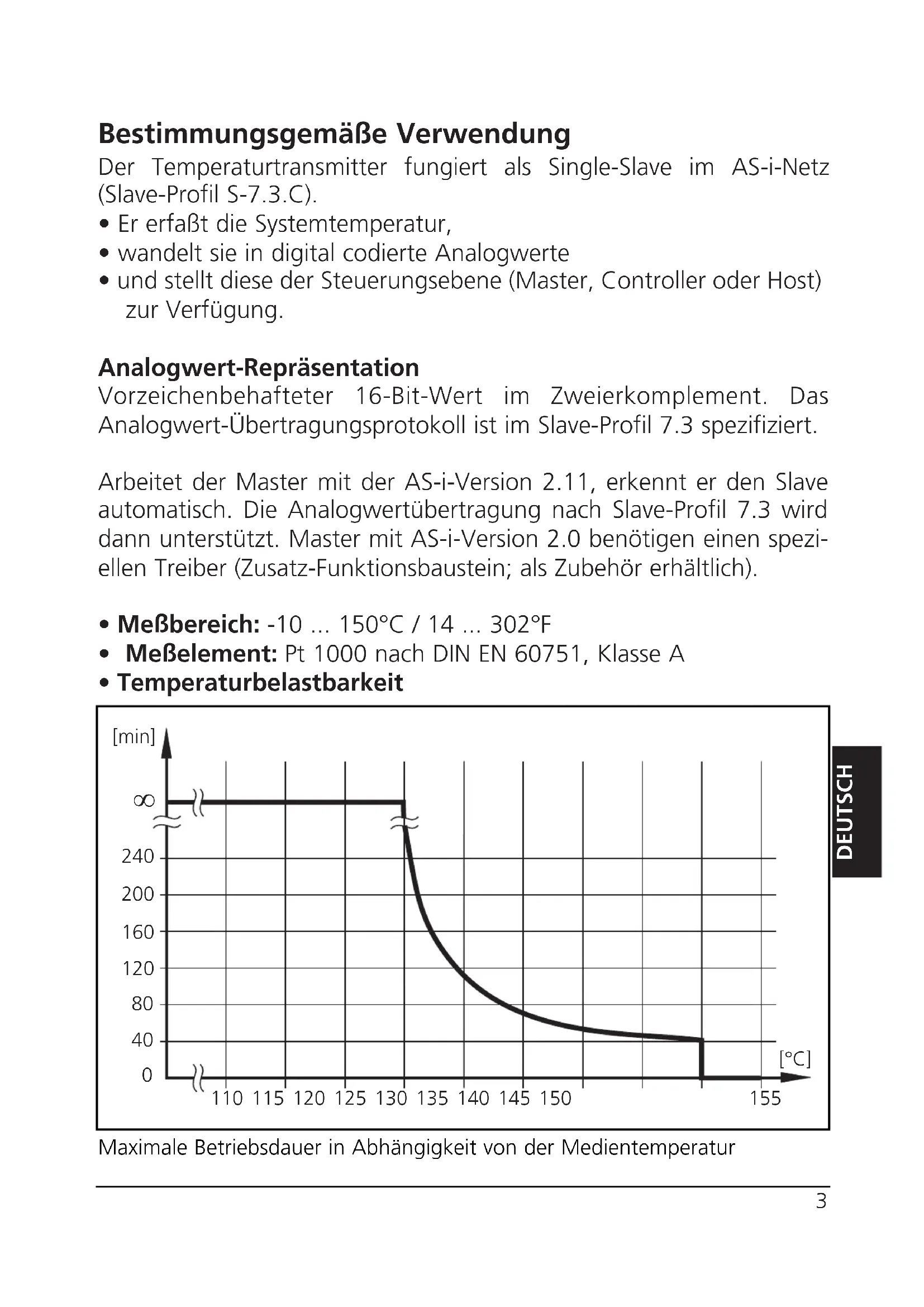

Bestimmungsgemäße Verwendung
Der Temperaturtransmitter fungiert als Single-Slave im AS-i-Netz (Slave-Profil S-7.3.C).
- Er erfaßt die Systemtemperatur,
- wandelt sie in digital codierte Analogwerte
- und stellt diese der Steuerungsebene (Master, Controller oder Host) zur Verfügung.
Analogwert-Repräsentation
Vorzeichenbehafteter 16-Bit-Wert im Zweierkomplement. Das Analogwert-Übertragungsprotokoll ist im Slave-Profil 7.3 spezifiziert.
Arbeitet der Master mit der AS-i-Version 2.11, erkennt er den Slave automatisch. Die Analogwertübertragung nach Slave-Profil 7.3 wird dann unterstützt. Master mit AS-i-Version 2.0 benötigen einen speziellen Treiber (Zusatz-Funktionsbaustein; als Zubehör erhältlich).
- Meßbereich: -10 ... 150°C / 14 ... 302°F
- Meßelement: Pt 1000 nach DIN EN 60751, Klasse A

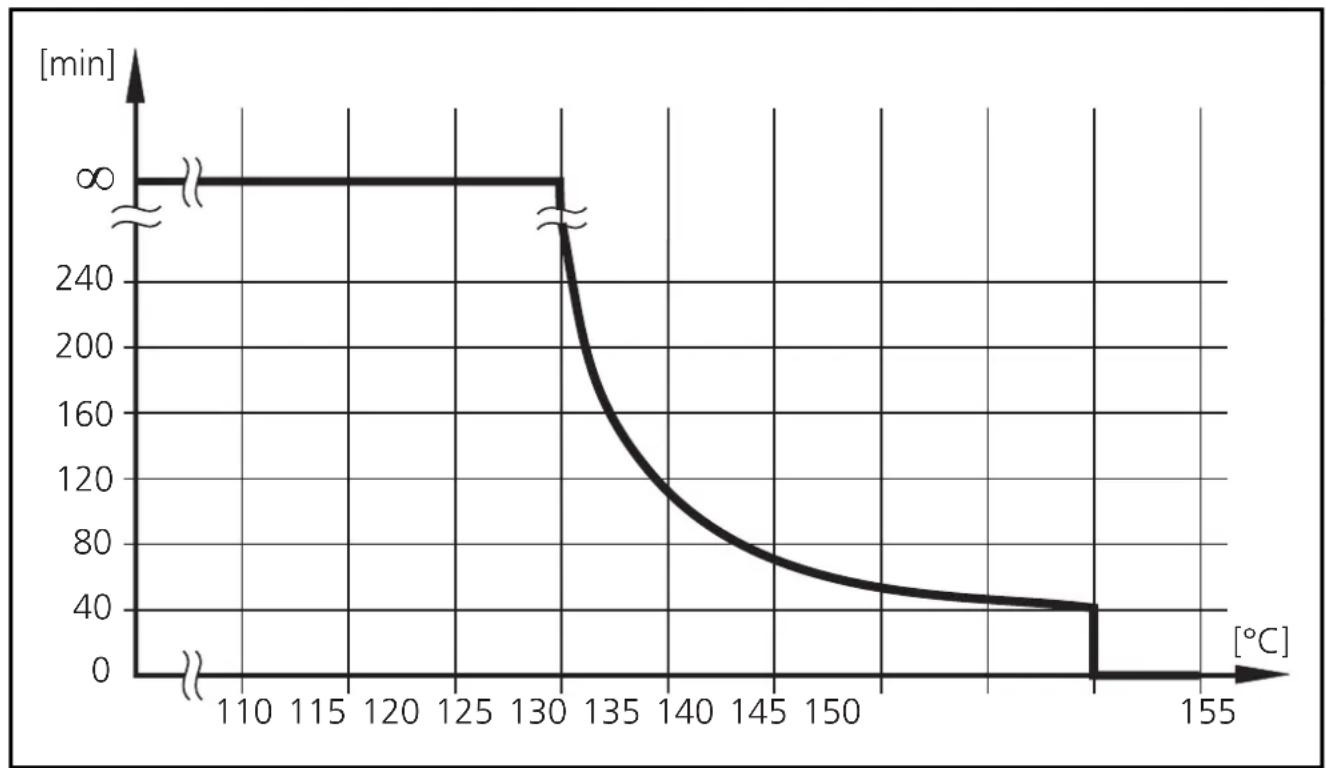

• Temperaturbelastbarkeit
line
| Temperature [°C] | Time [min] | | ---------------- | ---------- | | 110 | 0 | | 130 | 0 | | 155 | 40 |Maximale Betriebsdauer in Abhängigkeit von der Medientemperatur
Installation
Adressierung
Sie können den Sensor adressieren mit Hilfe eines Adressiergeräts, des Masters oder mit Hilfe der AS-i-Software des Host (die Komponenten müssen AS-i-Version 2.11 unterstützen).
Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

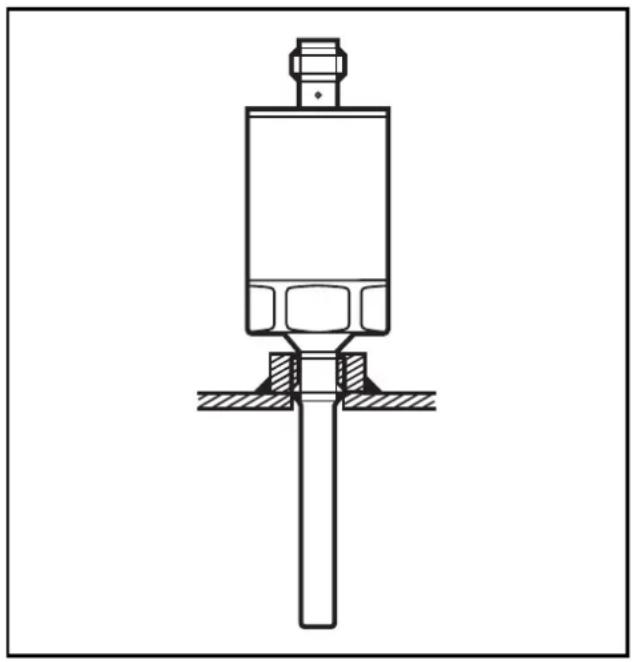

Montage
Befestigen Sie das Gerät an einem Prozeßanschluß G ^1/4 .

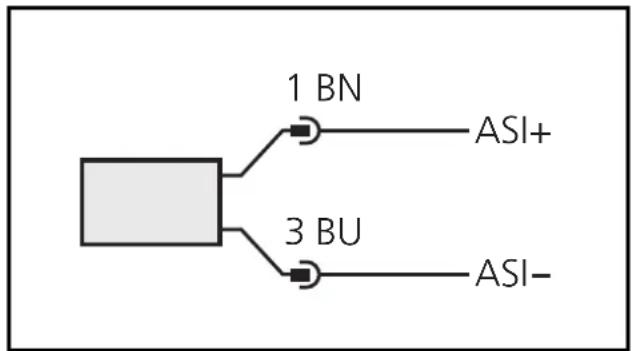

Anschluß an das AS-i-Netz
Verbinden Sie den Sensor über die M12-Steckverbindung mit dem AS-i-Netz. Spannungsversorgung erfolgt aus dem AS-i-Netz.
Anschlußbelegung:
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun),
3 = BU (blau)
In Bezug auf UL: Für den Einsatz in einem Niederspannungsstromkreis mit Überstromschutz gemäß UL873 Tab.28.1 oder Imax = 100/Ub (Ub = Spannung des Stromkreises).
Inbetriebnahme / Betrieb
Prüfen Sie nach Montage und elektrischem Anschluß, ob das Gerät sicher funktioniert.
Betriebs- und Fehleranzeige am Sensor:
| LED grün EIN = Gerät ist | betriebsbereit |
| LED rot | EIN = Keine Kommunikation |
| BLINKEND = Interner Fehler; wird als Peripheriefehler an den Master gemeldet |
Slave-Profil
| I/O Code [hex] | 7 |
| ID Code [hex] | 3 |
| Extended ID2 Code [hex] C | |
| ID1 Code für Temperaturwertdarstellung [hex] 6 | |
| Slave-Adresse (Werkseinstellung) 0 |
Meßwert-Darstellung durch Datenbits D16 ... D1
| Overflow (Meßwert außerhalb des Wertebereichs); Overflow-Bit gesetzt | 32767 |
| Overrange (Meßwert ist gültig aber außerhalb des Nominal Range) | 1500 ... 1650 |
| Nominal Range (Meßwert im spezifizierten Wertebereich) | -100 ... 1500 |
| Underrange (Meßwert ist gültig aber außerhalb des Nominal Range) | -150 ... -100 |
| Underflow (Meßwert außerhalb des Wertebereichs); Overflow-Bit gesetzt | -32768 |
| Meßwertdarstellung nach ID1 | °C × 0,1 |
| Kleinste Schrittweite 0,1 |
Fehlerbehandlung
Die Fehlerbehandlung erfolgt gemäß AS-i-Version 2.1 automatisch.
- Power-up: Während der Anlaufphase werden die Daten als fehlerhaft markiert, bis ein gültiger Datentransfer gesichert ist.
- Nach Unterbrechung des Datenverkehrs setzt die Watchdog-
funktion den Kommunikationsvorgang wieder in Gang.
- Datentriple in falscher Reihenfolge: Wenn ein Fehler auftritt, setzt der Sensor seine Datentriple auf 0 (ungültig) und wartet auf eine neue Triplesequenz.
Belegung der Datenbits
Während eines Übertragungszyklus werden folgende Daten in Datentriplen übertragen.
| Extension Bits | E3 | Es wird nur 1 Meßkanal genutzt. Die Bits E3, E2 und E1 liegen statisch auf 0. |
| E2 | ||
| E1 | ||
| User Information Data | D16 | Die Analogmeßwerte werden entsprechend Slave-Profil 7.3 in den Datenbits D1 ... D16 übertragen. |
| D15 | ||
| D14 | ||
| D13 | ||
| D12 | ||
| D11 | ||
| D10 | ||
| D9 | ||
| D8 | ||
| D7 | ||
| D6 | ||
| D5 | ||
| D4 | ||
| D3 | ||
| D2 | ||
| Additional Information Bits | D1 | |
| O | Overflow-Bit | |
| V | Valid-Bit |
Overflow-Bit:
O = 0: Meßwert ist innerhalb Wertebereich
O = 1: Meßwert ist außerhalb des Wertebereichs
(Überlastgrenze überschritten oder Unterlastgrenze unterschritten
Valid-Bit:
V = 0: Meßwert ist nicht gültig
V = 1: Meßwert ist gültig
Technische Daten
| Betriebsspannung [V]......18 ... 31,6 DC (AS-i)verpolungssicher / überlastfestStromaufnahme [mA]......< 25 |
| Meßelement......1 x Pt 1000 nach DIN EN 60751, Klasse AGenauigkeitAnalogsignal......± 0,1 K (60°C / 140°F)± 0,3 K (-10...150°C / 14...302°F)Wiederholgenauigkeit [°C / °F]......± 0,1 / 0,18Auflösung [°C / °F].......< 0,05 / 0,09Ansprechdynamik (nach DIN EN 60751) [s]...... T_05 = 1 / T_09 = 3 |
| Gehäusewerkstoffe......V4A (1.4404), V2A (1.4301); V2A (1.4305); PAWerkstoffe in Kontakt mit dem Medium......V4A (1.4404)Max. Medientemperatur [°C]......150°C (< 40 min.)Umgebungstemperatur [°C]......-25 ... +70Lagertemperatur [°C]......-40 ... +100Zulässiger Überlastdruck [bar]......400 |
| Schutzart /......IP 69KSchutzklasse......IIISchockfestigkeit [g]......50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g]......20 (DIN / IEC 68-2-6, 10 - 2000 Hz)EMVEN 61000-4-2 ESD:......4 / 8 KVEN 61000-4-3 HF gestrahlt:......10 V/mEN 61000-4-4 Burst:......2 / 1 KVEN 61000-4-5 Surge......0,5 / 1 KVEN 61000-4-6 HF leitungsgebunden:......10 V |
