Marke	Cleanmaxx
Modell	05980200125
Produkttyp	kabelloser Handstaubsauger
Leistung	150 W
Batterieversorgung	Lithium-Ionen 22,2 V, 2000 mAh
Ladezeit	Etwa 4 bis 5 Stunden
Betriebsdauer	Etwa 20 bis 30 Minuten (vollgeladen)
Anzahl Leistungsstufen	2 (I und II)
Filtertyp	waschbarer Staubfilter + HEPA-Filter
Staubbehälterkapazität	Nicht angegeben (Markierung MAX)
Enthaltenes Zubehör	Mikrofaser-Bodendüse mit LED, Bürstendüse, Fugendüse, Verlängerungsrohr, Wandhalterung, Netzteil
Verwendungszweck	Haushalt, Trockenstaubsaugen
Wartung	Behälter nach jedem Gebrauch leeren, Filter regelmäßig reinigen
Schutzklasse des Ladegeräts	II
Garantie	Nicht angegeben (bei nicht bestimmungsgemäßer Verwendung)

Häufig gestellte Fragen - 05980200125 Cleanmaxx

Wie lade ich den Akku des Cleanmaxx Staubsaugers auf?

Stecken Sie die Buchse des Netzteils in die Anschlussbuchse des Motorgehäuses und dann das Netzteil in eine Steckdose. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist (4 bis 5 Stunden). Ziehen Sie immer den Netzstecker, bevor Sie den Stecker vom Gerät trennen.

Wie lange ist die Betriebsdauer des Staubsaugers?

Die Betriebsdauer beträgt bei vollgeladenem Akku etwa 20 bis 30 Minuten. Um die Nutzungsdauer zu optimieren, schalten Sie das Gerät zwischen den Flächen aus und reinigen Sie regelmäßig die Filter.

Wie reinige ich den HEPA-Filter?

Der HEPA-Filter darf nicht in Wasser getaucht oder gespült werden. Klopfen Sie ihn vorsichtig aus oder verwenden Sie eine weiche Bürste. Nicht in der Waschmaschine oder im Geschirrspüler waschen.

Wie leere ich den Staubbehälter?

Entfernen Sie den Staubbehälter vom Motorgehäuse, indem Sie die Entriegelungstaste drücken. Halten Sie ihn über einen Mülleimer, heben Sie den Bügel an, um den Deckel zu öffnen, und entleeren Sie den Inhalt. Schließen Sie den Deckel, bis er einrastet.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie in dieser Reihenfolge: 1) Laden Sie den Akku, wenn er schwach ist. 2) Leeren Sie den Staubbehälter, wenn er voll ist. 3) Reinigen Sie die Filter (Staubfilter und HEPA-Filter). 4) Stellen Sie sicher, dass die Saugöffnung nicht verstopft ist.

Kann ich mit dem Staubsauger Flüssigkeiten aufsaugen?

Nein, der Staubsauger ist nur zum Aufsaugen von trockenem Staub ausgelegt. Saugen Sie niemals Flüssigkeiten, Asche, Zigarettenkippen, brennbare Materialien oder sehr feinen Staub (Beton, Toner) auf. Dies könnte das Gerät beschädigen und ein Sicherheitsrisiko darstellen.

Wie installiere ich die Wandhalterung?

Verwenden Sie das mitgelieferte Befestigungsmaterial. Bohren Sie zwei Löcher (oben und unten), nachdem Sie überprüft haben, dass keine Rohre oder Kabel vorhanden sind. Setzen Sie die Dübel ein, schrauben Sie die Halterung fest. Hängen Sie den Staubsauger mit der Saugöffnung nach unten ein.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob der Akku geladen ist. Wenn die Kontrollleuchte bei angeschlossenem Ladegerät nicht leuchtet, überprüfen Sie die Verbindung des Netzteils und versuchen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechsle ich die Filter?

Die Staub- und HEPA-Filter sind waschbar und wiederverwendbar. Ersetzen Sie sie nur, wenn sie abgenutzt oder beschädigt sind. Zum Wechseln entfernen Sie den Staubbehälter, dann den HEPA-Filter, dann den Filterhalter mit dem Staubfilter. Drehen Sie den Staubfilter, um ihn vom Halter zu trennen.

Welches Zubehör ist enthalten und wofür wird es verwendet?

Die Verpackung enthält: eine Mikrofaser-Bodendüse mit LED (für glatte Böden und Teppiche), eine Bürstendüse (für Textilien und empfindliche Gegenstände), eine Fugendüse (für Ecken und enge Stellen), ein Verlängerungsrohr (zum Erreichen hoher Stellen), eine Wandhalterung (zur Aufbewahrung) und eine Halterung für die Düsen.

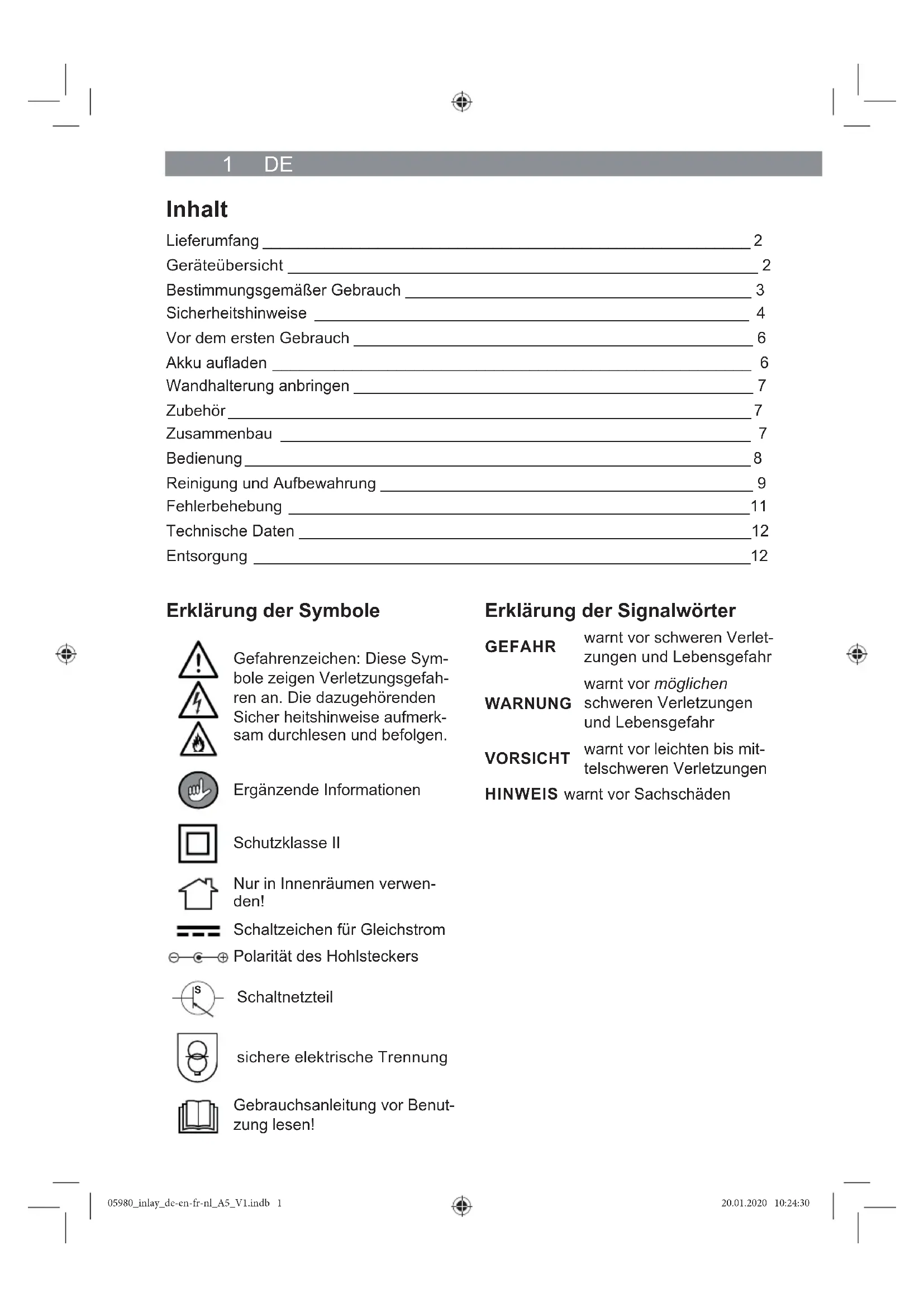

BEDIENUNGSANLEITUNG 05980200125 Cleanmaxx

Bestimmungsgemäßer Gebrauch 3

Sicherheitshinweise 4

Vor dem ersten Gebrauch 6

Akku aufladen 6

Wandhalterung anbringen 7

Zubehör 7

Zusammenbau 7

Bedienung 8

Reinigung und Aufbewahrung 9

Fehlerbehebung 11

Technische Daten 12

Entsorgung 12

Erklärung der Symbole

Gefahrenzeichen: Diese Symbole zeigen Verletzungsgefahren an. Die dazugehörenden Sicher heitshinweise aufmerksam durchlesen und befolgen.

Ergänzende Informationen

Schutzklasse II

Nur in Innenräumen verwenden!

Schaltzeichen für Gleichstrom

Polarität des Hohlsteckers

Schaltnetzteil

sichere elektrische Trennung

Gebrauchsanleitung vor Benutzung lesen!

Erklärung der Signalwörter

GEFAHR warnt vor schweren Verletzungen und Lebensgefahr

WARNUNG warnt vor möglichen schweren Verletzungen und Lebensgefahr

VORSICHT warnt vor leichten bis mittelschweren Verletzungen

HINWEIS warnt vor Sachschäden

DE 2

Lieferumfang

A Bürstendüse
B Fugendüse
C Halterung für Bürsten- und Fugendüse
D Wandhalterung (inkl. Befestigungsmaterial)
E Netzteil
F Motoreinheit / Hauptgerät
G Akku
H Verlängerungsrohr

I Mikrofaser-Bodendüse mit LEDs

• Staubbehälter (in der Motoreinheit eingesetzt)

• Filterhalter (im Staubbehälter)

• Staubfi Iter (im Staubbehälter)

• HEPA-Filter (im Staubbehälter)

- Gebrauchsanleitung (nicht abgebildet)

Den Lieferumfang auf Vollständigkeit und die Bestandteile auf Transportschäden überprüfen. Bei Schäden nicht verwenden, sondern den Kundenservice kontaktieren.

Geräteübersicht

Legende

(Abbildungen siehe vordere Ausklappseite)

1 Deckel des Staubbehälters
2 Lasche zum Öffnen / Verschließen des Staubbehälters
3 Staubbehälter
4 Staubfi Iter
5 Filterhalter
6 HEPA-Filter (oben auf dem Staubfilter aufgesetzt)
7 Betriebsleuchten
8 Taste I / II
9 Ein-/Ausschalter
10 Handgriff
11 Anschlussbuchse für das Netzteil
12 Saugöffnung
13 Entriegelungstaste für Düsen und Verlängerungsrohr
14 Entriegelungstaste für Staubbehälter

3 DE

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für diesen akkubetriebenen Handstaubsauger entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie diese zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Gebrauchsanleitung mitzugeben. Sie ist Bestandteil des Gerätes.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Gebrauchsanleitung nicht beachtet werden.

Bitte beachten: Die in dieser Gebrauchsanleitung verwendeten Abbildungen können Abweichungen zum eigentlichen Gerät aufweisen.

Sollten Sie Fragen zum Gerät sowie zu Ersatz-/ Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Website:

www.dspro.de/kundenservice

WICHTIGE HINWEISE! UNBEDINGT AUFBEWAHREN!

Bestimmungsgemäßer Gebrauch

- Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen.

Auf keinen Fall folgende Dinge aufsaugen:

• Flüssigkeiten oder nasse Stoffe (z. B. nasses Teppich-Shampoo)
• glühende Asche, Zigarettenkippen, Streichhölzer etc.

• brennbare oder entzündliche Stoffe
  – sehr feinen Staub (z. B. Betonstaub), Asche oder Toner
  – spitze, harte Gegenstände, z. B. größere Glassplitter

• Das Gerät ist für den privaten Gebrauch, nicht für eine gewerbliche Nutzung bestimmt.

• Das Gerät nur wie in der Gebrauchsanleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

DE 4

Sicherheitshinweise

WARNUNG: Alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Gerät versehen ist, lesen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder Verletzungen verursachen.

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
  ■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Kinder jünger als 8 Jahre und Tiere sind vom Gerät und der Anschlussleitung fernzuhalten.
  Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.
  Das Gerät und die Anschlussleitung niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können.
  Den Akku ausschließlich mit dem mitgelieferten Netzteil aufladen. Mit dem mitgelieferten Netzteil keine anderen Geräte aufladen.
  Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbetriebnahme auf Beschädigungen überprüfen. Nur benutzen, wenn das Gerät keine Schäden aufweist! Wenn das Gerät oder die Anschlussleitung beschädigt ist, müssen diese durch den Hersteller, Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.

5 DE

GEFAHR – Stromschlaggefahr!

• Nur in geschlossenen Räumen verwenden und lagern.
  Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden.
  Sollte das Gerät ins Wasser fallen, sofort die Stromzufuhr unterbrechen. Nicht versuchen, das Gerät aus dem Wasser zu ziehen, während es an das Stromnetz angeschlossen ist!
  Das Gerät und die Anschlussleitung niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind.
• Niemals Flüssigkeiten aufsaugen. Keine Flüssigkeiten in den Staubbehälter füllen. Die Motoreinheit von Feuchtigkeit oder Nässe fernhalten!
  Soll das Gerät als Handstaubsauger für die Reinigung eines PKWs genutzt werden, darauf achten, dass das Gerät keinem Regen oder Feuchtigkeit ausgesetzt wird.

WARNUNG – Verletzungsgefahr!

Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.
Strangulationsgefahr! Sicherstellen, dass das Netzkabel stets außer Reichweite von Kleinkindern und Tieren ist.
Verätzungsgefahr! Sollte der Akku ausgelaufen sein, Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend medizinische Hilfe in Anspruch nehmen.
Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie könnten sich festsaugen. Sollte sich der Staubsauger doch einmal festsaugen, das Gerät sofort ausschalten.
Sturzgefahr! Darauf achten, dass das angeschlossene Netzkabel keine Stolpergefahr darstellt.

WARNUNG – Brandgefahr!

Das Gerät nicht in der Nähe von leicht entzündbaren Materialien (Gardinen, Textilien, etc.) aufl aden.
Das Gerät während des Betriebs und Ladens nicht abdecken, um einen Gerätebrand zu vermeiden. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind.

HINWEIS – Risiko von Material- und Sachschäden

Das Netzteil nur an eine vorschriftsmäßig installierte Steckdose, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann.
Nur ordnungsgemäße Verlängerungskabel verwenden, deren technische Daten mit denen des Gerätes übereinstimmen.
Das Netzteil aus der Steckdose ziehen, wenn während des Ladens ein Fehler auftritt oder vor einem Gewitter.

DE 6

• Beim Herausziehen aus der Steckdose immer am Netzteil und nie am Netzkabel ziehen! Das Gerät niemals am Netzkabel ziehen oder tragen.
  Darauf achten, dass das Netzkabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. Das Netzkabel nicht um das Gerät oder das Netzteil wickeln.
  Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Staubbehälter, der Filterhalter und die Filter müssen eingesetzt und unbeschädigt sein! Würde der Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommen.
  Das Gerät vor Hitze, offenem Feuer, extremen Temperaturen, lang anhaltender Feuchtigkeit, Nässe und Stößen schützen.
  Nur Original-Zubehörteile des Herstellers verwenden, um die Funktionsweise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern. Die LEDs sind nicht austauschbar.
  ■ Keine schweren Gegenstände auf das Gerät und Zubehör legen oder stellen.

HINWEIS – Risiko von Material- und Sachschäden durch Batterien

■ Einen ausgelaufenen Akku sofort aus dem Gerät nehmen. Die Kontakte reinigen, bevor ein neuer Akku eingelegt wird.
Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden.

Vor dem ersten Gebrauch

• Eventuelle Folien, Aufkleber oder Transportschutz vom Gerät abnehmen. Niemals das Typenschild und eventuelle Warnhinweise entfernen!
• Den Akku (G) aufladen (siehe Kapitel „Akku aufladen“).
  • Die Wandhalterung (D) anbringen (siehe Kapitel „Wandhalterung anbringen“).

Akku aufl aden

BEACHTEN!

Vor der ersten Inbetriebnahme den Akku unbedingt vollständig aufladen, um die maximale Ladekapazität zu erreichen. Wird der Akku während des Gebrauchs vollständig entleert, muss er vor der nächsten Benutzung wieder vollständig aufgeladen werden.
- Vor dem Einlegen des Akkus prüfen, ob die Kontakte sauber sind, und diese gegebenenfalls reinigen.

• Zuerst den Hohlstecker des Netzteils (E) in die Anschlussbuchse (11) an der Motoreinheit (F) stecken und dann das Netzteil an eine Steckdose anschließen. Die Betriebsleuchte Stufe I (7) blinkt. Der Akku (G) wird geladen.
• Wenn die Betriebsleuchte dauerhaft leuchtet, ist der Akku voll aufgeladen.
• Zuerst das Netzteil vom Stromnetz trennen und danach den Hohlstecker von der Motoreinheit.

7 DE

Wandhalterung anbringen

BEACHTEN!

Zum Aufhängen der Wandhalterung das mitgelieferte Befestigungsmaterial verwenden. Bei Unsicherheit, ob das mitgelieferte Befestigungsmaterial für Ihre Wand geeignet ist, im Fachhandel beraten lassen.
■ Die Wandhalterung an eine sichere und feste Stelle hängen.
Vor dem Bohren sicherstellen, dass hinter der beabsichtigten Bohrstelle keine Rohre oder Leitungen verlaufen.

1. Die Wandhalterung (D) an die Wand anlegen und zwei Bohrlöcher (oben und unten) markieren.
2. Löcher in die Wand bohren und mit Dübeln versehen.
3. Die Wandhalterung an die Wand schrauben.

Zubehör

• Die Mikrofaser-Bodendüse (I) ist sowohl für Teppiche als auch für glatte Böden geeignet. Sie verfügt über eine rotierende Mikrofaserwalze und ist damit besonders gut für empfindliche Böden geeignet. Die LEDs beleuchten dunkle Bereiche, für eine noch gründlichere Reinigung.
• Die Bürstendüse (A) dient zum Saugen von Polstern und Textilien und zum Entstauben von empfindlichen Gegenständen wie Bilderrahmen, Lampenschirmen, Tastaturen, Büchern etc. Der Bürstenkopf ist um 360° drehbar.
• Die Fugendüse (B) eignet sich für schwer erreichbare Stellen, wie Ecken, Fugen oder Nischen, z. B. für Polsterungen und die Innenreinigung von PKWs.
• Das Verlängerungsrohr (H) sorgt für bessere Erreichbarkeit von Decken, Ecken, Schrankoberflächen sowie, zusammen mit der elektrischen Bodendüse, für die Bodenreinigung.
• Die Halterung für Bürsen- und Fugendüse (C) ist für die platzsparende und einfache Befestigung der beiden Düsen am Verlängerungsrohr geeignet.
• Die Wandhalterung (D) ist zum platzsparenden Verstauen des Gerätes geeignet. Das Netzkabel des Netzteils (E) kann an dem kleinen Haken an der Wandhalterung eingeklemmt werden.

Zusammenbau

Mikrofaser-Bodendüse und Verlängerungsrohr anbringen / abnehmen

• Die Mikrofaser-Bodendüse (I) und das Verlängerungsrohr (H) werden direkt auf die Saugöffnung (12) gesteckt. Sie müssen hörbar einrasten. Die Mikrofaser-Bodendüse auf die gleiche Weise am Verlängerungsrohr anbringen.
• Zum Abnehmen die Entriegelungstaste (13) über der Saugöffnung drücken und die Mikrofaser-Bodendüse bzw. das Verlängerungsrohr gleichzeitig herausziehen.

DE 8

Bürsten- und Fugendüse anbringen / abnehmen

• Die gewünschte Düse in die Saugöffnung (12) oder das Verlängerungsrohr (H) stecken. Die Düse muss hörbar einrasten.
- Zum Abnehmen die Entriegelungstaste (13) über der Saugöffnung drücken und die Düse gleichzeitig herausziehen.

Staubbehälter abnehmen / einsetzen

• Abnehmen: Die Entriegelungstaste (14) vorne am Staubbehälter (3) drücken und den Staubbehälter nach oben abnehmen.
• Einsetzen: Den Staubbehälter von oben in die Motoreinheit (F) einsetzen. Dabei darauf achten, dass die Entriegelungstaste nach unten (zur Motoreinheit) zeigt (Bild A). Der Staubbehälter muss hörbar einrasten.

Bedienung

BEACHTEN!

Vergewissern, dass auf der zu reinigenden Fläche keine größeren, scharfen Gegenstände liegen.
Die MAX-Markierung des Staubbehälters beachten. Sollte während der Benutzung die Markierung erreicht sein, den Staubbehälter leeren. Den Staubbehälter nach jedem Gebrauch leeren und säubern. Auch die Filter müssen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden.
Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die Betriebszeit pro Akkuladung. Nach dem Gebrauch Akku aufladen (siehe Kapitel „Akku aufl aden“).

1. Je nach Bedarf Zubehör auswählen (siehe Kapitel „Zubehör“) und am Gerät anbringen (siehe Kapitel „Zusammenbau“).
2. Das Gerät einschalten, indem der Ein-/Ausschalter (9) einmal gedrückt wird. Das Gerät beginnt umgehend mit dem Saugvorgang. Die Betriebsleuchte Stufe I (7) leuchtet.
3. Bei Bedarf kann mit der Taste I/II (8) die Stufe II eingeschaltet werden. Die Betriebsleuchte Stufe I und II leuchten. Um wieder auf Stufe I zu schalten, erneut die Taste I/II drücken.
4. Mit dem Gerät über die zu reinigende Stelle fahren.
5. Soll das Gerät wieder ausgeschaltet werden, den Ein-/Ausschalter erneut drücken.
6. Für eine optimale Leistung des Gerätes den Staubbehälter (3) nach jeder Benutzung leeren und ggf. reinigen (siehe nächstes Kapitel).

9 DE

Reinigung und Aufbewahrung

BEACHTEN!

Den HEPA-Filter nicht in Wasser tauchen oder unter fließendem Wasser abspülen, um Beschädigungen zu vermeiden. Er ist weder waschmaschinen- noch spülmaschinen- oder trocknergeeignet.
Der Filterhalter und der Staubfilter sind weder waschmaschinen- noch spülmaschinen- oder trocknergeeignet! Ausschließlich an der Luft, keinesfalls mit einem Haartrockner trocknen.
Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberfl ächen beschädigen.

Mit der Zeit kann sich der HEPA-Filter (6) verfärben. Dies ist normal und beeinträchtigt nicht die Funktionalität.

Staubbehälter leeren

1. Den Staubbehälter (3) von der Motoreinheit (F) abnehmen (siehe Kapitel „Zusammenbau“ – „Staubbehälter abnehmen / einsetzen“).
2. Den Staubbehälter über einen geöffneten Mülleimer halten. Der Abstand zum Mülleimer sollte möglichst klein sein, damit sich der Staub nicht in der Umgebung verteilt.
3. Die Lasche (2) am Staubbehälter leicht nach oben ziehen. Der Deckel des Staubbehälters (1) öffnet sich und der Schmutz fällt heraus.
4. Zum Verschließen den Deckel auf den Staubbehälter drücken. Die Lasche muss hörbar einrasten.

Staubbehälter, HEPA-Filter, Staubfilter und Filterhalter reinigen

1. Den HEPA-Filter (6) am Griff herausnehmen.
2. In den Staubbehälter (3) greifen und den Staubfilter (4) mit Filterhalter (5) herausziehen.
3. Den Staubfilter gegen den Uhrzeigersinn drehen und aus dem Filterhalter herausnehmen (Bild B1).
4. Alle Teile ausklopfen und ggf. mit einer weichen Bürste säubern.
5. Filterhalter und Staubfilter können auch mit klarem Wasser abgespült werden. HINWEIS: Den HEPA-Filter nicht nass reinigen!
6. Den Staubbehälter bei Bedarf feucht auswischen.

Alle Teile vor dem Zusammenbau vollständig an der Luft trocknen lassen. HINWEIS: Niemals nasse oder feuchte Komponenten zusammenbauen und an der Motor-einheit (F) anbringen!

Zusammenbau

1. Den Staubfilter in den Filterhalter einsetzen und im Uhrzeigersinn drehen, bis er fest sitzt (Bild B2).
2. Den Filterhalter mit Staubfilter so in den Staubbehälter einsetzen, dass die beiden Aussparungen direkt übereinander sitzen (Bild C). Der Filterhalter muss richtig im Staubbehälter sitzen, er darf nicht oben überstehen.
3. Den HEPA-Filter oben auf den Staubfilter aufsetzen.

DE 10

1. Den Staubbehälter wieder in die Motoreinheit einsetzen (siehe Kapitel „Zusammenbau“ – „Staubbehälter abnehmen / einsetzen“).

Motoreinheit, Verlängerungsrohr und Düsen reinigen

• Die Motoreinheit (F), das Verlängerungsrohr (H) und die Düsen bei Bedarf mit einem feuchten, weichen Tuch abwischen. Mit einem weichen Tuch nachtrocknen.
- Regelmäßig Haare und Fussel von den Düsen und Bürsten entfernen.

Mikrofaser-Bodendüse reinigen

Zur leichteren Reinigung kann die Walze aus der Mikrofaser-Bodendüse (I) herausgenommen werden:

1. Auf der Unterseite der Mikrofaser-Bodendüse den Riegelverschluss in Richtung des offenen Schlosssymbols schieben (Bild D1).
2. Den Riegel aufklappen und abnehmen.
3. Die Walze herausnehmen und Verunreinigungen entfernen.
4. Die Walze wieder einsetzen. Dabei zuerst das Ende mit der sternenförmigen Aussparung einsetzen.
5. Das Ende mit der sechseckigen Ausbuchtung muss so eingesetzt werden, dass die beiden Ecken nach oben zeigen (Bild D2). Ansonsten lässt sich der Riegel nicht aufsetzen.
6. Den Riegel einsetzen und herunterdrücken. Der Riegelverschluss muss hörbar einrasten.

Aufbewahrung

• Das Gerät an einem kühlen, trockenen, vor direkter Sonneneinstrahlung geschütztem Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.
• Die Bürstendüse (A) und Fugendüse (B) können zur einfachen und platzsparen- den Aufbewahrung mit der Halterung für Bürsten- und Fugendüse (C) am Verlängerungsrohr (H) befestig werden (Bild E).
• Zur einfachen Aufbewahrung das Gerät mit der Saugöffnung (12) nach unten in die mitgelieferten Wandhalterung (D) einhängen (Bild F).

Soll das Gerät längere Zeit nicht verwendet werden, sicherheitshalber den Akku (G) entnehmen: Den kleinen Bügel unten am Akku aufklappen und den Akku nach unten herausziehen (Bild G). Um eine Tiefenentladung des Akkus zu verhindern, diesen bei längerem Nichtgebrauch zwischendurch aufladen.

11 DE

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren.

Nicht versuchen, ein elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche Ursache Lösung
Das Gerät arbeitet nur langsam oder startet nicht.	Der Akku (G) ist leer.	Den Akku aufladen.
Die Saugleistung ist zu schwach.	Der Akku (G) ist zu schwach.	Den Akku aufl aden.
	Der Staubbehälter (3) ist zu voll.	Den Staubbehälter leeren.
	Die Filter sind verschmutzt.	Die Filter reinigen.
	Die Saugöffnung (12) ist verstopft.	Das Gerät ausschalten und die Verstopfung entfernen.
	Zu große oder schwere Teilchen können am Tep-pichboden festhängen.	Diese Fremdkörper per Hand entfernen.
Beim Saugen entweicht Staub aus dem Gerät.	Staubbehälter (3) oder Fil-ter sitzen nicht korrekt.	Den Sitz von Staubbehäl-ter und Filter korrigieren. Sicherstellen, dass der Staubbehälter geschlos-sen ist.
	Die Filter sind verschmutzt.	Die Filter reinigen.
	Die Filter sind verschlissen oder beschädigt.	Die Filter ersetzen.
Die Betriebsleuchte Stufe I (7) leuchtet nicht auf, wenn das Gerät an das Stromnetz angeschlossen ist.	Das Netzteil (E) steckt nicht richtig in der Steck-dose bzw. der Hohlstecker steckt nicht richtig in der Anschlussbuchse (11) des Gerätes.	Den Sitz korrigieren.
	Die Steckdose ist defekt.	Eine andere Steckdose probieren.
Seltsamer Geruch	Das Gerät wird zum ersten Mal verwendet.	Beim ersten Gebrauch des Geräts ist ein Neugeruch normal, mit der Zeit ver-schwindet er.

DE 12

Technische Daten

Artikelnummer: 05980

ID Gebrauchsanleitung: Z 05980 M DS V1 0120 uh

Gerät

Modellnummer: PC-P011E

Spannungsversorgung: 22,2 V (Li-Ion 2000mAh)

Leistung: 150 W

Akku

Ladedauer: ca. 4-5 Stunden

Betriebsdauer: ca. 20-30 Minuten

(bei voll aufgeladenem Akku)

Netzteil

Modellnummer: GQ12-260040_AG

Eingang: 100 – 240 V\~ 50/60 Hz

Ausgang: 26 V DC, 400 mA

Schutzklasse: II

Entsorgung

Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zuführen.

Akkus und Batterien sind vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden.

Dieses Gerät unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Dieses Gerät nicht als normalen Hausmüll, sondern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen.

13 EN

Contents

Items Supplied 14

Device Overview 14

Intended Use 15

Safety Notices 16

www.dspro.de/kundenservice

www.dspro.de/kundenservice

AVIS IMPORTANTS! À CONSERVER IMPÉRATIVEMENT!

Technische gegevens 48

Afvoeren 48

www.dspro.de/kundenservice

Artikelnummer: 05980

Modelnummer: PC-P011E
