BEDIENUNGSANLEITUNG 09069 Cleanmaxx

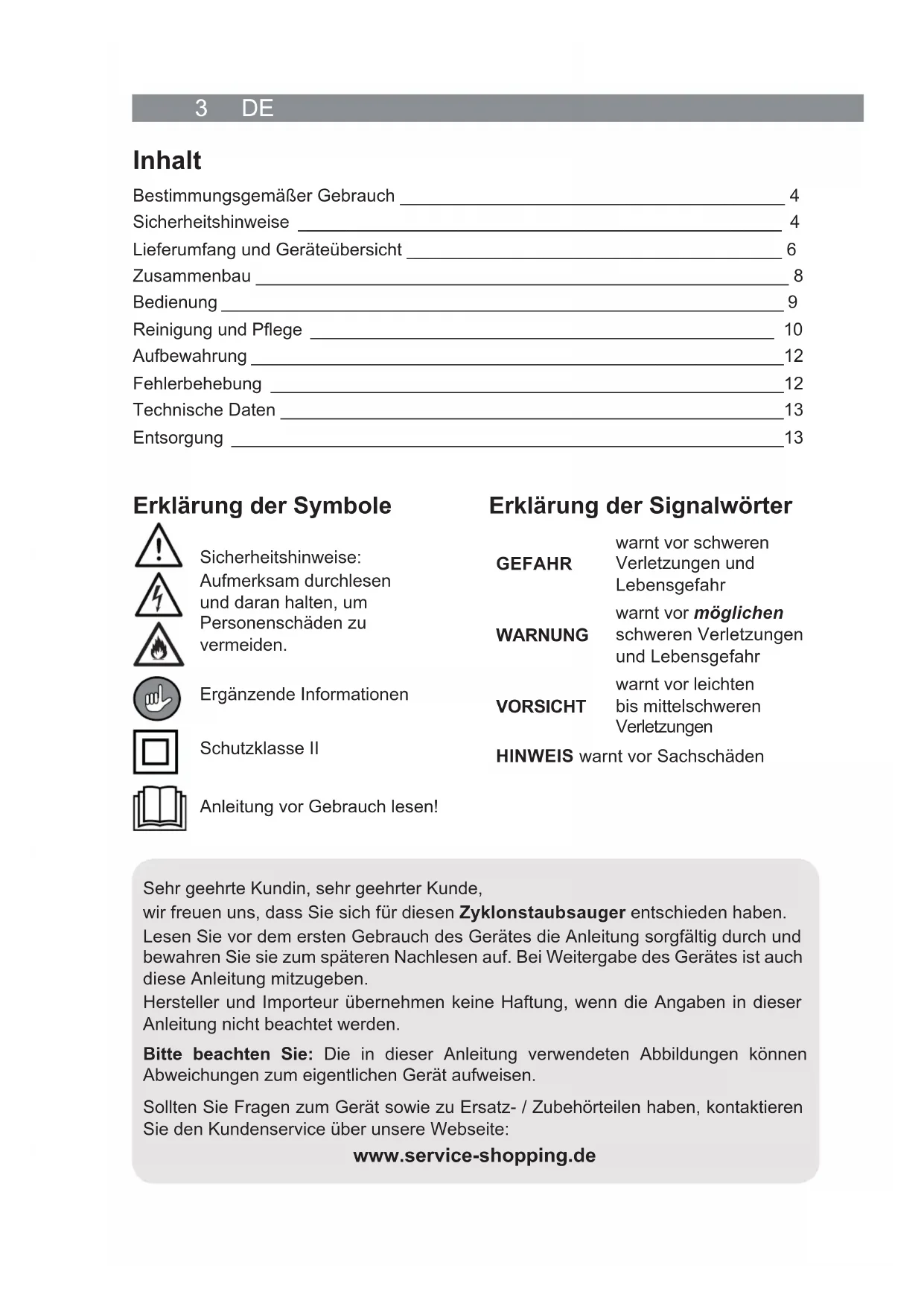

Bestimmungsgemäßer Gebrauch 4
4
Lieferumfang und Geräteübersicht 6
Zusammenbau 8
Bedienung 9
Reinigung und Pflege 10
Aufbewährung 12
Fehlerbehebung 12
Technische Daten 13
Entsorgung 13

Erklärung der Symbole

Sicherheitshinweise:

Aufmerksam durchlesen und darüber halten, um Personenschäden zu vermeiden.

Ergänzende Informationen

Schutzklasse II

Anleitung vor Gebrauchesen!

Erklärung der Signalwörter

GEFAHR

wart vor schweren

Verletzungen und Lebensgefahr

WARNING

want vor möglichen

schweren Verletzungen und Lebensgefahr

VORSICHT

wart vor leichten

bis mittelschweren Verletzungen

HINWEIS warnt vor Sachschaden

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich fur diesen Zyklonstaubsauger entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Anleitung mitzugegeben.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden.

Bitte beachten Sie: Die in dieser Anleitung verwendeten Abbildungen konnen Abweichungen zum eigentlichen Gerät aufweisen.

Sollten Sie Fragen zum Gerät sowie zu Ersatz-/ Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Websites:

Bestimmungsgemälter Gebrauch

• Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen.

Auf keinen Fall folgende Dinge aufsaugen:

• Flüssigkeiten oder nasse Stoffe (z. B. nasses Teppich-Shampoo)
• glühende Asche, Zigarettenkippen, Streichholzer etc.
• brennbare oder entzündliche Stoffe
• sehr feinen Staub (z. B. Betonstaub), Asche oder Toner

• spitze, harte Gegenstände, z. B. größere Glassplitter

• Das Gerät ist für den Privatgebrauch, nicht für eine gewerbliche Nutzung bestimmt.

• Das Gerät nur wie in der Anleitung beschreiben nutzen. jeder weitere Verwendung gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäß Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleib.

Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  Kinder dürfen nicht mit dem Gerät spielten.
• Reinigung und Benutzer-Wartung)durren nicht durch Kinder durchgefuhrt werden, es sei dess, sie sind alter als 8 Jahre und werden beaufsichtigt.
• Kinder jünger als 8 Jahre und Tiere sind vom Gerät und dem Netzkabel fernzuhalten.
  Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.
  Das Gerät, das Netzkabel und den Netzstecker niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder Nass werden konnen.
  Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbetriebnahme auf Beschädigungen überprüfen. Nur benutzen, wenn das Gerät keine Schäden aufweist! Wenn das Gerät, das Netzkabel oder der Netzstecker des Gerätes beschädigt ist, muss es durch den Hersteller, Kundenservice oder eine ähnlich

qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Geldaufhrdungen zu vermeiden.

GEFAHR - Stromschlaggefahr durch Wasser!

Nur in geschlossenen Räumen verwenden und lagern.
Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden.

Solle das Gerät ins Wasser fallen, sofort die Stromzufahr unterbrechen. Nicht versuchen, das Gerät aus dem Wasser zuziehen, während es am Stromnetz angeschlossen ist!
Das Gerät, das Netzkabel und den Netzstecker niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind.
- Niemals Flüssigkeiten aufsaugen. Keine Flüssigkeiten in den Staubbehalter fullen. Die Motoreinheit von Feuchtigkeit oder Nasse fernhalten!

WARNING - Stromschlaggefahr durch Schäden und unsachgemäß Benutzung!

Das Gerät nur eine vorschrifsmäßig installierte Steckdose mit Schutzkontakten, die mit den Technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschlieben gut zugänglich sein, damit die Netzverbindung Schnell getrennt werden kann.
Nur ordnungsgemäß Verlängerungskabel verwenden, deren technische Daten mit denen des Gerätes übereinstimmen.
Den Netzstecker aus der Steckdoseziehen, wenn während des Betriebes ein Fehler auftritt oder vor einem Gewitter.
Das Gerät muss ausgeschaltet sein, wenn der Netzstecker gezogen oder in die Steckdose gesteckt wird. Immer am Netzstecker und nie am Netzkabelziehen, um das Gerät vom Stromnetz zu trennen.

WARNING - Verletzungsgefahr!

• Warning vor Strangulation! Sicherstellen, dass das Netzkabel stets außer Reichweite von Kleinkindern und Tieren ist.
  Vorsicht vor Festsaugen! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie konnten sich festsaugen. Sollte sich der Staubsauger noch einmal festsaugen, das Gerät sofort ausschalten.
  Vorsicht vor Stürzen! Darauf achten, dass das angeschlossene Netzkabel keine Stolpergefahr darstellt.

WARNING - Brandgefahr!

Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche Substanzen oder giftinge sowie explosive Dämpfe befinden.
Das Gerät nicht in der Nähe von leicht entzündbaren Materialien (Gardinen, Textilien, etc.) verwenden.

Das Gerät während des Betriebs nicht abdecken, um einen Gerätebrand zu vermeiden. Nichts in die Öffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopt sind.
- Im Brandfall: Nicht mit Wasserlöschen! Flammen mit einer feuerfesten Decke oder einem geeigneten Feuerlöscher ersticken.

HINWEIS - Risiko von Material- und Sachschäden

Darauf achten, dass das Netzkabel nicht gequetscht, geknicht oder über scharfe Kanten gelegt wird und nicht mit freißen Flächen in Berührung kommt. Das Netzkabel nicht um das Gerät wickeln (Gefahr von Kabelbruch).
Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Staubbehälter und die Filter müssen eingesetzt und unbeschädigt sein! Würde der Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommt.
Die MAX-Markierung des Staubbehalters beachten. Sollte während der Benutzung die Markierung erreicht werden, den Staubbehalter leeren. Auch die Filter mussen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden.

Das Gerät niemals am Netzkabelziehen oder/TRagen.

Das Gerät vor Hitze, offenem Feuer, Minustemperaturen, lang anhaltender Feuchtigkeit, Nasse und Stößen schützen.
Nur Original-Zubehörteile des Herstellers verwenden.
Keine schweren Gegenstände auf das Gerät, das Netzteil oder das Netzkabel legend oder stellen.

Lieferumfang und Geräteübersicht

BEACHTEN!

■ WARNUNG - Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.

• Alle Teile auspacken und den Lieferumfang auf Vollständigkeit und Transportschäden überprüfen. Falls die Bestandteile Schäden aufweisen sollen, diese nicht verwenden (!), sondern unseren Kundenservice kontaktieren.
• Entfernen Sie vor der Benutzung des GerätesSAMTliches Verpackungsmaterial sowie eventuell vorhandene Etiketten, die sich am Gerät befinden und zum Transportschutz bzw. zur Werbung dienen.
• Beachten, dass sich im Staubbehalter oder in den Filtern eventuell Schmutzrückstände befinden können. Diese Rückstände sind auf Qualitätskontrollen zurückzu-fuhren und stellen keinen Gerätemangel dar.

7 DE

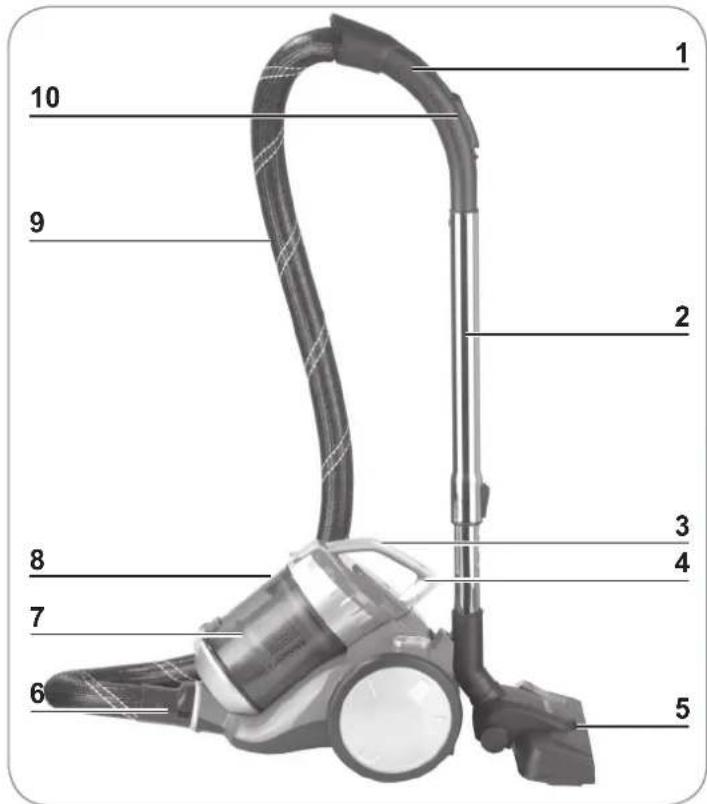

1 Handgriff am Saugschlauch
2 Teleskoprohr
3 Staubbehalterdeckel mit Griff
4 Entriegelungstaste des Staubbehalters
5 Bodendüse
6 Anschlussstück
7 Zykloneinsatz mit 2 Motorfi Itern (sitzt im Staubbehälter)
8 Staubbehälter

9 Saugschlauch
10 Nebenluftventil

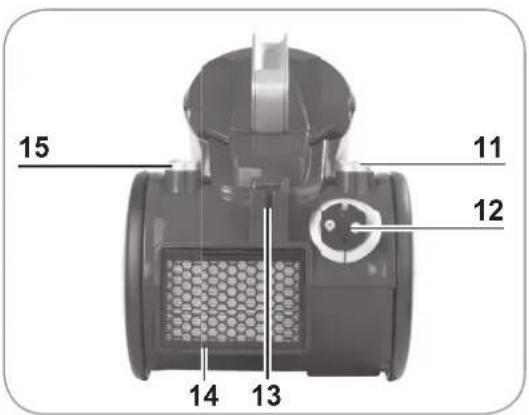

11 Taste zur Kabelaufwicklung
12 Netzkabel mit Netzstecker
13 Halterung zum Einhaken der Bodendüse
14 Abluftklappe (dahinter sitzt der HEPA-Abluftfi Iter)
15 ① Ein / Aus-Schalter

Saugdusen

BEACHTEN!

Bevor Sie die Dusen austauschen, schalten Sie immer zuerst den Staubsauger aus.

Bodendüse

Die Bodendüse ist sowohl für Teppiche als auch für glatte Böden geeignet.

Mit dem Fußschalter konnen Sie zwischen Teppich und glattem Boden umschalten. Für glatte Böden wird auf der Unterseite eine Bürste ausgefahren.

Fugen-/Burstendüse

Klappen Sie das Endstück in Pfeilrichtung um und aus der Fugendüse wird eine Bürstendüse:

• Die Fugendüse ist für Polsterungen, die Innenreinigung von PKWs und alle Ecken und Winkel, die Sie mit den anderen Düssen nicht erreichen können, geeignet.
  Die Bürstendüse ist für alle unebenen Gegenstände, Möbel, Lampen, Profi I- und Fußleisten, Fensterbanke etc. geeignet.

Zusammenbau

Schlauch einsetzen / abnehmer

• Stecken Sie das Anschlussstück des Saugschlauches in die Ansaugöffnung am Gerät und drehen Sie es ein weniger im Uhrzeigersinn. Es muss hörbar einrasten.
• Zum Abnahmen des Saugschlauches drehen Sie es ein weniger gegen den Uhrzeigersinn undziehen den Schlauch Heraus.

Teleskoprohr einsetzen / abnehmer

• Stecken Sie das offene Ende des Handgriffs in die passende Öffnung des Teleskoprohres. Drehen Sie den Handgriff bzw leicht hin und her. Überprüfen Sie die Verbindung anschließend auf festen Sitz.
• Um das Teleskoprohr abzunehmen, ziehen Sie es vom Handgriff ab.

Länge des Telescoprohres einstellen

• Ziehen Sie den Schieber (A) am Teleskoprohr nach unten und stellen Sie die gewünschte Länge ein.
• Lassen Sie den Schieber los und bewegen Sie das Rohr noch ein Stückchen weiter, bis es einrastet.

Saugdusen anbringen / abnehmen

• Stecken Sie das frei Ende des Teleskoprohres bis zum Anschlag in eine der mitgelieferten Saugdüssen. Drehen Sie die Düse bzw. nicht hin und her.
• Für mehr Flexibilität können die Saugdüssen auch direkt auf den Saugschlauch gesteckt werden, ohne Teleskoprohr.
  Um eine Saugduse abzunehmen, ziehen Sie diese ab.

Bedienung

BEACHTEN!

Schalten Sie den Staubsauger erst dann ein, wenn Sie sichergestellt haben, dass alle Teile komplett montiert und alle Filter korrekt eingesetzt sind.
- Damit das Netzkabel während des Betriebs nicht heißt wird,ziehen Sie mindestens zwei Drittel seiner Gesamtlänge aus dem Gerät hereaus,bevor Sie den Staubsauger einschalten. Ziehen Sie das Netzkabel nicht mit Gewalt bis zum Anschlag hereaus (nicht weiter als bis zur roten Markierung auf dem Kabel),um Beschädigungen zu vermeiden!

1. Falls noch nicht geschehen, bringen Sie die gewünschte Saugdüse am Teleskoprohr bzw. am Saugschlauch an (siehe Kapitel „Zusammenbau“, Abschnitt „Saugdüssen anbringen / abnehmer" und Kapitel „Lieferumfang und Geräteübersicht“, Abschnitt „Saugdüssen").
2. Ziehen Sie das Netzkabel aus dem Gehäuse Heraus, idealerweise bis zur gelben Markierung, jedoch nicht weiter als bis zur roten Markierung auf dem Kabel!
3. Stecken Sie den Netzstecker in eine ordnungsgemäß installierte, gut zugängliche Steckdose.
4. Drücken Sie den ① Ein / Aus-Schalter, um den Staubsauger einzuschalten.
5. Führn Sie die Düse über die zu reinigende Fläche. Beim Saugen kann der Staub-sauger wie ein Schlitten gezogen werden.

Tipp: Am Handgriff befindet sich ein Nebenluftventil. Öffnen Sie es (durch Schieber den Abdeckung), um die Saugkraft zu verringern, wenn Sie Polster, Teppiche oder leichte, bewegliche Gegenstände absaugen.

Normalerweise soll das Nebenluftventil geschlossen sein, damit die Saugkraft nicht unnötig vermindert wird.

1. Drücken Sie nach dem Staubsaugen wieder den ① Ein / Aus-Schalter, um das Gerät auszuschalten.
2. Ziehen Sie den Netzstecker aus der Steckdose, halten Sie das Netzkabel fest und drücken Sie die Taste zur Kabelaufwicklung mit dem Fuß hinunter. Durch das Festhalten des Netzkabels vermeiden Sie, dass das Kabel mit „Peitscheneffekt“ z. B. gegen ihre Beine schlägt.
3. Für eine optimale Leistung des Gerätes leeren Sie nach jedem Gebrauch den Staubbehälter und reinigen Sie regelmäßig den Zykloneinsatz, die Motorfilter sowie den HEPA-Abluftfilter (siehe Kapitel „Reinigung und Pflege").

Reinigung und Pfl ege

BEACHTEN!

Leeren Sie den Staubbehälter, wenn er bis zur MAX-Markierung voll ist, und reini-gen Sie den Zykloneinsatz, die Motorfilter und den HEPA-Abluftfilter regelmäßig, um eine Überhitzung des Motors zu vermeiden.
Den HEPA-Abluftfilter nicht mit Wasser reinigen!
- Verwenden Sie zum Reinigen keine scharfen oder scheuernden Reinigungsmittel oder Reinigungspads. Diese können die Oberflächen beschädigen.

Mit der Zeit können sich die Filter verfahren. Dies ist normal und beeinträchtigt nicht die Funktionalität.

Staubbehalter leeren

1. Drücken Sie die Entriegelungstaste des Staubbehalters und nehmen Sie diesen am Griff aus dem Gerät.
2. Halten Sie den Staubbehälter über einen geöffneten Mülleimer. Der Abstand zum Mülleimer sollte möglichst Klein sein, damit der Staub aus dem Staubbehälter nur in den Mülleimer fällt und sich nicht in der Umgebung verteil.
3. Drucken Sie die Taste zum Öffnen des Staubbehälters. Der Boden des Staubbehälters öffnet sich und der Schmutz fällt hereus.

4. Klappen Sie den Staubbehalterboden wieder zu. Der Verschluss muss hörbar einrasten.

5. Setzen Sie den Staubbehalter in das Gerät: Nehmen Sieihn am Griff und setzen Sie zuerst den Behälterboden in das Gerät. Dann drücken Sie den Griff gegen das Gerätegehause, bis der Staubbehalter hörbar in der Verriegelung einrastet. Halten Sie das Gerät am Staubbehältergriff und haben Sie es an, um zu überprüfen, ob der Staubbehalter richtig sitzt.

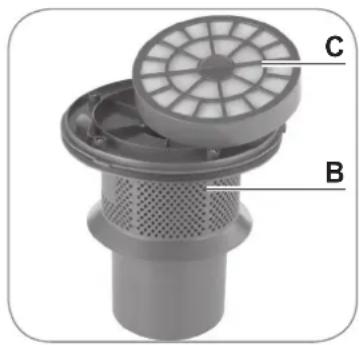

Zykloneinsatz und Motorfi Iter reinigen

Der Zykloneinsatz befindet sich im Staubbehälter. Die Motorfilter sitzen in der Filterhalterung auf dem Zykloneinsatz.

1. Nehmen Sie den Staubbehälter aus dem Gerät und leeren Sieihn (siehe Abschnitt „Staubbehälter leeren").

1. Drehen Sie den Deckel des Staubbehalters bis zum Anschlag gegen den Uhrzeigersinn.
2. Nehmen Sie den Deckel mit Zykloneinsatz (B) vorsichtig aus dem Staubbehälter Heraus.
3. Heben Sie die Lasche am Deckel an, öffnen Sie den Deckel undnehmen Sie die Filterhalterung (C) ab. Entnehmen Sie den Schaumstoffe Iter.

Bitte beachten Sie: Der zweite Motorfi Iter ist mit der Filterhalterung fest verbunden und kann nicht aus der Halterung genommen werden!

1. Klopfen Sie alle Teile über einem Mülleimer aus und bürsten Sie losen Schmutz ab.
2. Den Zykloneinsatz und Staubbehälter können Sie mit einem feuchten Tuch reinigen.
3. Wenn alle Teile trocken sind, setzen Sie den Zykloneinsatz wieder in den Staubbehälter ein.
4. Legen Sie den Schaumstofffilter nach dem Trocknen wieder in die Filterhalterung und stecken Sie die Halterung auf den Zykloneinsatz. Schlieben Sie den Deckel, sodass er hörbar einrastet.

Achtung: Setzen Sie auf keinen Fall noch feuchte Geräteile in den Staubbehälter ein!

1. Setzen Sie den Deckel so auf den Staubbehälter, dass das Pfeilsymbol auf dem Staubbehälter zum Symbol auf dem Deckel zeigt. Drehen Sie den Deckel bis zum Anschlag zu. Das Pfeilsymbol zeigt dann zum Symbol.
2. Setzen Sie den Staubbehälter in das Gerät ein. Achten Sie darauf, dass er hörbar einrastet.

HEPA-Abluftfilter reinigen

Der HEPA-Abluftfilter befindet sich hinter einem Schutzgitter auf der Rückseite des Staubsaugers.

1. Ziehen Sie den Verschluss (D) der Abluftklappe mit Filter nach unten undnehmen Sie die Klappe gleichzeitig ab.

2. Klopfen Sie den HEPA-Abluftfilter über einem Müllbehälter aus. Reinigen Sie hin bei Bedarf mit einer weichen Bürste. ACHTUNG: Den HEPA-Abluftfilter nicht mit Wasser reinigen!

3. Bürsten bzw. wischen Sie das Filterfach bei Bedarf aus.

4. Setzen Sie die Abluftklappe mit Filter in das Gerät und schließen Sie die Klappe. Die Klappe muss hörbar einrasten.

Gehäuse und Düssen reinigen

• Reinigen Sie das Gehäuse bei Bedarf mit einem leicht angefeuchteten, weichen Tuch.
• Entfernen Sie regelmäßig Haare und Fussel aus den Düsen.

Aufbewahrung

• Zur Aufbewährung haken Sie die Bodendüse in die Halterung auf der Rückseite des Gerätes ein (siehe Abbildung) und schiben Sie das Teleskoprohr so welt wie möglich zusammen.
• Bewahren Sie den Staubsauger für Kinder und Tiere unzugänglich in einem trockenen, kühlen Innenaum auf.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß Funktionieren, überprüfen Sie zunachst, ob Sie ein Problem selbst beheben konnen.

Nicht versuchen, ein defektes elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche	Ursache / Lösung
Das Gerät saugt nicht.	• Steckt der Netzstecker nicht korrekt in der Steckdose? Korri-gieren Sie den Sitz des Netzsteckers. • Ist die Steckdose defekt? Eine andere Steckdose probieren. • Überprüfen Sie die Sicherung Ihres Netzanschusses.
Die Leistung ist schwach.	• Ist die Saugstärke am Saugstärkeregler zu schwach einge-stellt? Schieben Sie den Saugstärkeregler weiter zu MAX. • Ist das Nebenluftventil im Handgriff offen? Schließen Sie es. • Ist der Staubbehälter zu voll? Leeren Sie den Behälter. • Sind die Filter stark verschmutzt? Reinigen Sie den Zyklon-einsatz, die Motorfilter und den HEPA-Abluftfilter. • Ist die Düse, das Teleskoprohr oder der Saugschlauch ver-stopf? Schalten Sie das Gerät aus, ziehen Sie den Netzste-cker aus der Steckdose und entfernen Sie die Verstopfung (siehe auch Kapitel „Zusammenbau").
Beim Saugen entweicht Staub aus dem Gerät.	• Ist der Staubbehälter nicht korrekt geschlossen und / oder nicht (korrekt) in das Gerät eingesetzt? Korrigieren Sie dies. • Sind die Filter stark verschmutzt? Reinigen Sie den Zyklon-einsatz, die Motorfilter und den HEPA-Abluftfilter.
Das Netzkabel{lösst sich nicht ganz aufwickeln.	• Das Netzkabel wurde im Gerät nicht richtig aufgewickelt. Zie-hen Sie es ein Stück hereaus und betätigten Sie danach erneut die Taste zur Kabelaufwicklung.
Während des Saugens{lösst sich ein unangenehmer Geruch feststellen.	• Wird das Gerät zum ersten Mal benutzt? Eine Geruchsent-wicklung tritt bei der ersten Benutzung neuer Gerätehäufig g auf. Der Geruch solle verschwinden, nachdem Sie das Gerät mehrmals benutzt haben.

Technische Daten

Artikelnummern: 08302 (goldfarben)

08318 (rot)

09897 (blau

04765 (pink

09096 (Zebramuster).

80 Deutschland

Kundenservice /

Importeur:

DS Produkte GmbH

Am Hejsterbusch. (pink 10050000000000000000000000000000000000000000000000000000000000000000000000000

19258 Gallin (Zebramuster).

Deutschland

Tel.: [phone]

(0 - 30 Ct./Min. in das dt.

Festnetz. Kosten variieren je

nach Anbieter.)

Modellnummer: C-320-70 / C-320-80

Spannungsversorgung: 220 - 240V 50 / 60Hz

Leistung: 700W

Schutzklasse: II

Entsorgung

Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zufahren.

Das Gerät umweltgerecht an einem Recyclinghof für elektrische und elektronische Altgeräte entsorgen. Nähere Informationen bei der örtlichen Gemeindeverwaltung verfügbar.
