BEDIENUNGSANLEITUNG 08935200225 Cleanmaxx

Gebrauchsanleitung ab Seite 3

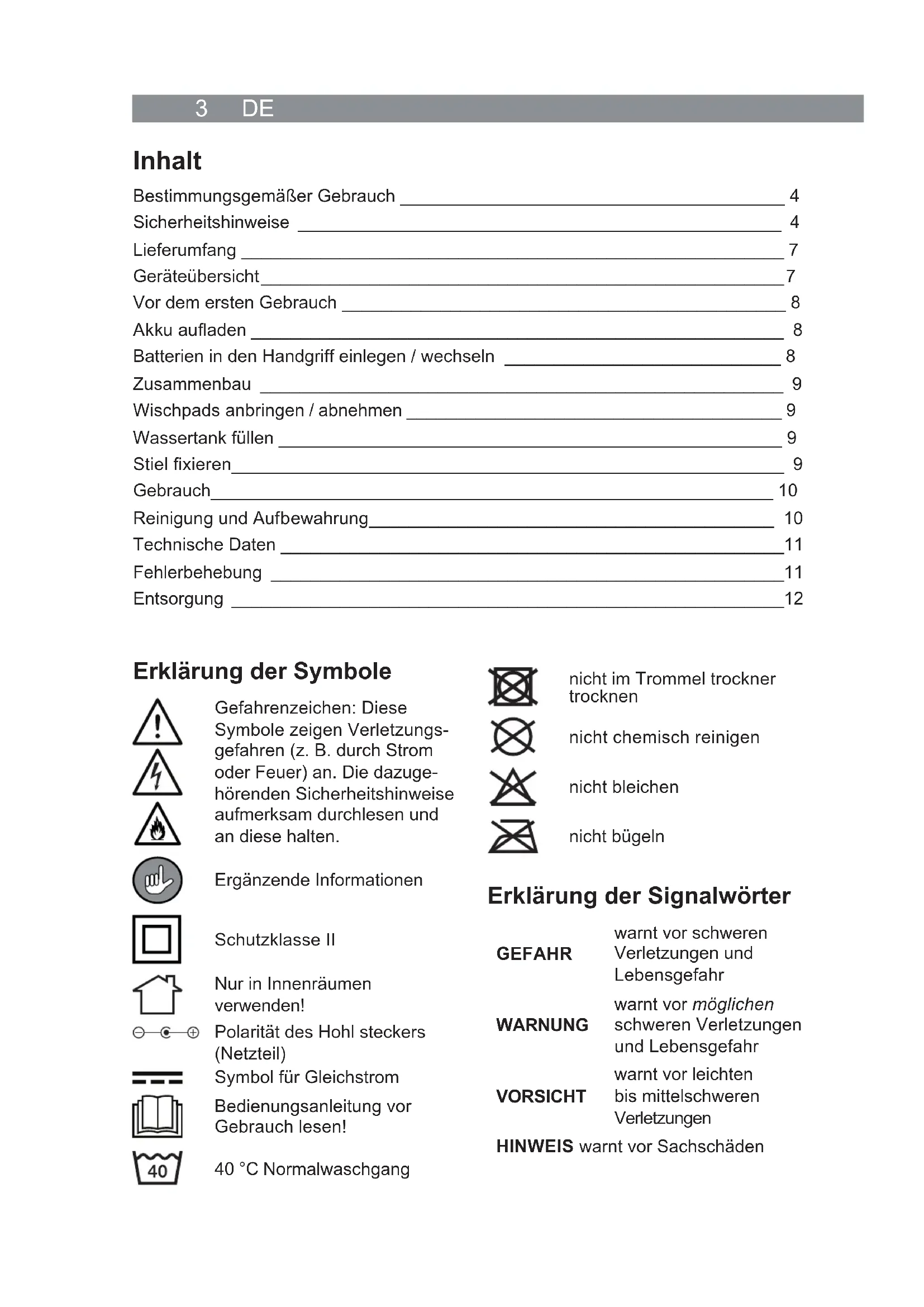

Handleiding vanaf pagina 33 089353 DE Inhalt Bestimmungsgemäßer Gebrauch _______________________________________ 4 Sicherheitshinweise _________________________________________________ 4 Lieferumfang _______________________________________________________ 7 Geräteübersicht _____________________________________________________ 7 Vor dem ersten Gebrauch _____________________________________________ 8 Akku aufl aden ______________________________________________________ 8 Batterien in den Handgriff einlegen / wechseln ____________________________ 8 Zusammenbau _____________________________________________________ 9 Wischpads anbringen / abnehmen ______________________________________ 9 Wassertank füllen ___________________________________________________ 9 Stiel fi xieren ________________________________________________________ 9 Gebrauch_________________________________________________________ 10 Reinigung und Auf b ewahrung _________________________________________ 10 Technische Daten ___________________________________________________11 Fehlerbehebung ____________________________________________________11 Entsorgung ________________________________________________________12 Erklärung der Symbole Gefahrenzeichen: Diese Symbole zeigen Verletzungs- gefahren (z. B. durch Strom oder Feuer) an. Die dazuge- hörenden Sicherheitshinweise aufmerksam durchlesen und an diese halten. Ergänzende Informationen Schutzklasse II Nur in Innenräumen verwenden! Polarität des Hohl steckers (Netzteil) Symbol für Gleichstrom Bedienungsanleitung vor Gebrauch lesen! 40 °C Normalwaschgang nicht im Trommel trockner trocknen nicht chemisch reinigen nicht bleichen nicht bügeln Erklärung der Signalwörter GEFAHR warnt vor schweren Verletzungen und Lebensgefahr WARNUNG warnt vor möglichen schweren Verletzungen und Lebensgefahr VORSICHT warnt vor leichten bis mittelschweren Verletzungen HINWEIS warnt vor SachschädenDE 4 Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum trockenen und feuchten Reinigen von glatten Oberfl ächen ver- schiedener Art (Fußböden, Treppen, Wandgfl iesen, Fenster etc.) geeignet.

• Es kann sowohl im Innen- als auch im Außenbereich verwendet werden.

• Dieses Gerät ist nicht geeignet zum Aufwischen von: – leicht entzündlichen oder brennbaren Flüssigkeiten, – glühender oder brennender Asche.

• Das Gerät ist für den privaten Gebrauch, nicht für eine gewerbliche Nutzung be- stimmt.

• Das Gerät nur wie in der Gebrauchsanleitung beschrieben nutzen. Jede weitere Ver- wendung gilt als bestimmungswidrig.

• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß. Sicherheitshinweise ■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Perso- nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des siche- ren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. ■ Kinder dürfen nicht mit dem Gerät spielen. ■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Kinder jünger als 8 Jahre und Tiere sind vom Gerät und dem Netzkabel fernzuhalten! Unsachgemäße Bedienung kann zu Verletzungen und Stromschlägen führen. Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für diesen akkubetriebenen Spraymopp entschieden haben. Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerä- tes ist auch diese Gebrauchsanleitung mitzugeben. Sie ist Bestandteil des Gerätes. Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden. Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Website: www.dspro.de/kundenservice5 DE ■ Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen, dem Befüllen bzw. Leeren des Wassertanks und Reinigen stets auszuschalten und vom Netz zu trennen. ■ Den Akku ausschließlich mit dem mitgelieferten Netzteil aufl aden. Keine anderen Geräte mit dem mitgelieferten Netzteil aufl aden. ■ Das Gerät, Netzkabel und Netzteil niemals in Wasser oder an- dere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können. ■ Das Gerät nicht auseinandernehmen! Keine Veränderungen am Gerät vornehmen! Wenn das Gerät, das Netzteil oder der Akku beschädigt sind, müssen diese durch den Hersteller, Kunden- service oder eine ähnlich qualifi zierte Person (z. B. Fachwerk- statt) ersetzt werden, um Gefährdungen zu vermeiden. GEFAHR – Stromschlaggefahr! ■ Nur in geschlossenen Räumen verwenden und lagern. ■ Sollte das Gerät ins Wasser fallen, sofort die Stromzufuhr unterbrechen. Nicht ver- suchen, das Gerät aus dem Wasser zu ziehen, während es an das Stromnetz an- geschlossen ist! ■ Das Gerät, das Netzkabel und das Netzteil niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind. ■ Wenn das Gerät in Außenbereichen verwendet wird, darauf achten, dass es keinem Regen oder Feuchtigkeit ausgesetzt wird. WARNUNG – Verletzungsgefahr! ■ Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten. ■ Strangulationsgefahr! Sicherstellen, dass das Netzkabel stets außer Reichweite von Kleinkindern und Tieren ist. ■ Verätzungsgefahr durch Batteriesäure! – Batterien können bei Verschlucken lebensgefährlich sein. Batte rien und Gerät für Kinder und Tiere unerreichbar aufbewahren. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. – Sollte der Akku oder die Batterie auslaufen, Körperkontakt mit der Batteriesäure vermeiden. Gegebenenfalls Schutzhandschuhe tragen. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und sofort medizinische Hilfe in Anspruch nehmen. ■ Sturzgefahr! Darauf achten, dass das angeschlossene Netzkabel keine Stolperge- fahr darstellt. ■ Das Gerät nicht benutzen, wenn es beschädigt ist.DE 6 WARNUNG – Brandgefahr! ■ Das Gerät nicht in Räumen benutzen und laden, in denen sich leichtentzündliche Substanzen oder giftige sowie explosive Dämpfe befi nden. ■ Das Gerät nicht auf heißen Oberfl ächen oder in der Nähe von offenem Feuer betreiben. ■ Das Gerät während des Betriebs und des Ladens nicht abdecken, um einen Gerä- tebrand zu vermeiden. HINWEIS – Risiko von Material- und Sachschäden durch Batterien ■ Der Akku und die Batterien dürfen nicht auseinander genommen, ins Feuer gewor- fen, in Flüssigkeiten getaucht oder kurzgeschlossen werden. Nicht wiederaufl adbare Batterien dürfen zudem nicht geladen oder mit anderen Mitteln reaktiviert werden. ■ Die Batterien aus dem Handgriff herausnehmen, wenn diese verbraucht sind. So werden Schäden durch Auslaufen vermieden. ■ Nur den in den technischen Daten angegebenen Batterietyp verwenden. Beim Bat- terietausch auf die Polarität (+ / –) achten. ■ Immer alle Batterien ersetzen. Keine verschiedenen Batterie typen, -marken oder Batterien mit unterschiedlicher Kapazität benutzen. HINWEIS – Risiko von Material- und Sachschäden ■ Darauf achten, dass das Netzkabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. Das Netzka- bel nicht um das Gerät wickeln (Gefahr von Kabelbruch). ■ Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! ■ Das Netzteil aus der Steckdose ziehen, wenn während des Betriebs ein Fehler auf- tritt oder vor einem Gewitter. ■ Das Gerät muss ausgeschaltet sein, wenn das Netzteil gezogen oder in die Steck- dose gesteckt wird. Immer am Netzteil und nie am Netzkabel ziehen, um das Gerät vom Stromnetz zu trennen. ■ Das Gerät nicht verwenden, wenn es noch am Netzteil bzw. an der Stromquelle angeschlossen ist. ■ Die Wischpads müssen nach dem Reinigen vollständig getrocknet sein, bevor sie auf das Gerät aufgesetzt werden dürfen. ■ Das Gerät schützen vor: Hitze, offenem Feuer, Minustemperaturen, starken Tempe- raturschwankungen, Stößen. ■ Nur Original-Zubehörteile des Herstellers verwenden, um die Funktionsweise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern.7 DE Lieferumfang

• Akku (in der Haupteinheit)

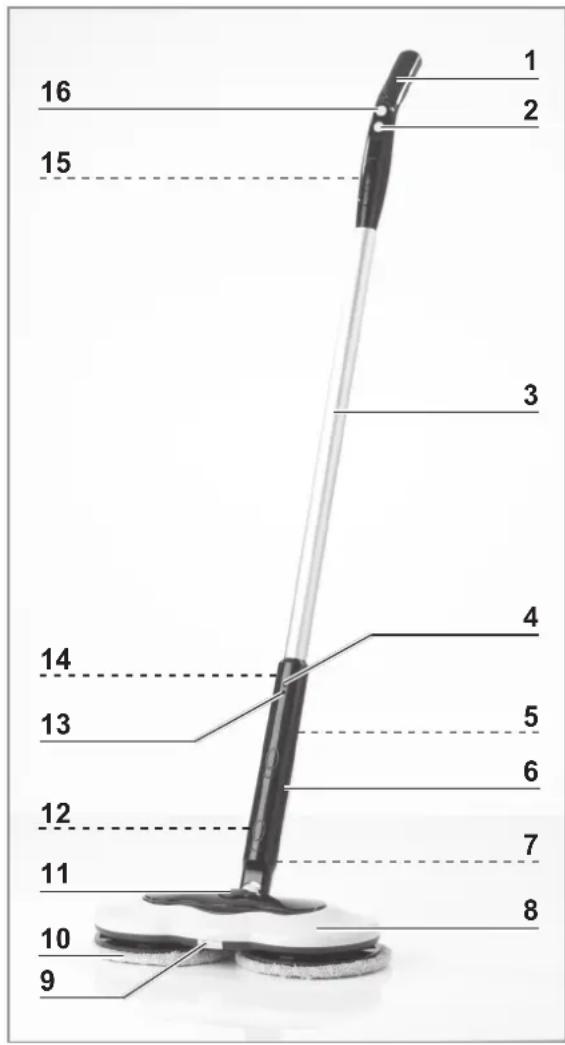

• Gebrauchsanleitung Zusätzlich werden zwei Batterien (1,5 V; Typ AAA) benötigt. Diese sind nicht im Lieferumfang enthalten. Den Lieferumfang auf Vollständigkeit und Transportschäden überprüfen. Falls die Be- standteile Schäden aufweisen sollten, diese nicht verwenden, sondern den Kunden- service kontaktieren. Geräteübersicht 1 Handgriff 2 Start / Stopp-Taste 1 x drücken: Geschwindigkeit langsam 2 x drücken: Geschwindigkeit schnell 3 x drücken: Stopp 3 Verlängerungsrohr 4 Ladekontrollleuchte 5 Ein- / Ausschalter (auf der Rückseite) 6 Stielaufnahme 7 Arretierungsmechanismus (auf der Rückseite) 8 Haupteinheit mit Wassertank 9 Sprühdüse 10 Reinigungsfüße mit Wischpads 11 Wassertankverschluss 12 Akkufach (in der Stielaufnahme) 13 Betriebsleuchte 14 Ladebuchse (auf der Rückseite) 15 Batteriefach (im Handgriff) 16 Sprühtaste

11DE 8 Vor dem ersten Gebrauch

• Vor der Benutzung des Gerätes sämtliches Verpackungsmaterial sowie eventuell vorhandene Etiketten, die sich am Gerät befi nden und zum Transportschutz bzw. zur Werbung dienen, entfernen. Niemals das Typenschild und eventuelle Warn- hinweise entfernen!

• Akku aufl aden (siehe Kapitel „Akku aufl aden“).

• Batterien in den Handgriff einlegen (siehe Kapitel „Batterien in den Handgriff einle- gen / wechseln“). Akku aufl aden BEACHTEN! ■ Kurzschlussgefahr! Keine leitenden Gegenstände (z. B. Schraubendreher oder Ähnliches) in die Ladebuchse stecken. ■ Das Netzteil nur an eine vorschriftsmäßig installierte Steckdose mit Schutzkontak- ten, die mit den technischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netz- verbindung schnell getrennt werden kann. ■ Das Netzteil aus der Steckdose ziehen, wenn es längere Zeit nicht verwendet werden soll. ■ Den Akku erst laden, wenn er komplett leer ist. ■ Den Akku vor der ersten Inbetriebnahme unbedingt vollständig aufl aden, um die maximale Ladekapazität zu erreichen. Die Erstladung dauert 2 – 4 Stunden.

1. Sicherstellen, dass das Gerät ausgeschaltet ist (Ein- / Ausschalter (5) auf Position O).

2. Das Netzteil an die Ladebuchse (14) anschließen.

3. Das Netzteil an eine vorschriftsmäßig in stallierte, gut zugängliche Steckdose an-

schließen. Die Ladekontrollleuchte (4) leuchtet rot.

4. Den Akku des Gerätes bei der Erstladung ca. 2 – 4 Stunden und später ca. 2 Stunden

5. Das Netzteil vom Stromnetz und danach vom Gerät trennen.

Batterien in den Handgriff einlegen / wechseln In das Batteriefach (15) im Handgriff (1) müssen zwei 1,5 V-Batterien, Typ AAA einge- legt werden, damit er über Infrarot mit der Haupteinheit (8) kommunizieren kann. Dafür folgendermaßen vorgehen:

1. Die Schraube am Batteriefach mithilfe eines Schraubendrehers entfernen.

2. Den Batteriefachdeckel abnehmen.

3. Die verbrauchten Batterien entnehmen und zwei neue Batterien (1,5 V; Typ AAA)

einlegen. Dabei die Polarität (+ / –) beachten. Vor dem Einlegen der Batterien prüfen, ob die Kontakte im Handgriff und an der Batterie sauber sind, und ggf. reinigen.9 DE

4. Den Batteriefachdeckel aufsetzen und mit der Schraube fi xieren.

Sollte sich das Gerät nicht einschalten lassen, obwohl der Akku voll geladen ist, müssen ggf. die Batterien im Handgriff ausgetauscht werden. Zusammenbau

1. Den Handgriff (1) oben auf das Verlängerungsrohr (3) stecken. Er muss hörbar ein-

2. Den Stiel mit Handgriff in die Stielaufnahme (6) an der Haupteinheit (8) stecken. Er

muss hörbar einrasten. Zum Abnehmen des Stiels oder des Handgriffes jeweils die entsprechenden Entriege- lungsknöpfe drücken und das jeweilige Teil herausziehen. Wischpads anbringen / abnehmen

1. Die Haupteinheit (8) verkehrt herum halten.

2. Je ein Wischpad an einem Reinigungsfuß (10) mithilfe des Klettverschlusses an-

3. Zum Abnehmen der Wischpads, diese von den Reinigungsfüßen abziehen.

Wassertank füllen BEACHTEN! ■ Wenn der Wassertank befüllt ist, darf die Haupteinheit nicht gekippt, verkehrt her- um oder seitlich gelegt bzw. gestellt werden. Es könnte Wasser auslaufen!

1. Den Wassertankverschluss (11) an der Haupteinheit (8) öffnen.

2. Den Wassertank mithilfe des Meßbechers mit Wasser befüllen (max. 150 ml).

3. Den Wassertankverschluss verschließen.

Stiel fi xieren Der Stiel kann mithilfe des Arretierungsmechanismus (7) in einem vorgegebenen Win- kel fi xiert werden. Diese Funktion eignet sich zum Reinigen von senkrechten Oberfl ä- chen wie z. B. Wandfl iesen, Fenster o. Ä.

1. Die Entriegelungstaste (A) drücken. Der Stift fährt aus der

Stielaufnahme (6) heraus.

2. Den Stiel nach unten neigen, bis der Stift in der Ausspa-

rung (C) einrastet. Der Stiel ist fi xiert.

3. Um den Stiel zu lösen, die Arretierung (B) nach oben

schieben, bis sie einrastet. Der Stift verschwindet in der Stielaufnahme.

• Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deut- lich die Betriebszeit pro Akkuladung.

• Zum Abstellen des Gerätes den Stiel nach vorne zur Haupteinheit (8) nei- gen, bis er einrastet. Um den Stiel zu lösen, den Stiel nach hinten neigen. Dabei die Haupteinheit mit dem Fuß fi xieren.

1. Den Stiel mit Handgriff (1) ein Stück nach hinten kippen, um den Entriegelungsme-

chanismus in der Stielaufnahme (6) zu betätigen.

2. Den Ein- / Ausschalter (5) in die Position I stellen, um das Gerät zu aktivieren. Das

Gerät befi ndet sich im Stand-by-Modus und die Betriebsleuchte leuchtet grün.

3. Die Start / Stopp-Taste (2) am Handgriff drücken, um das Gerät starten. Die beiden

Reinigungsfüße (10) beginnen zu rotieren. Das Gerät verfügt über zwei Geschwindigkeitsstufen, die über die Start / Stopp- Taste eingestellt werden (siehe Kapitel „Geräteübersicht“).

4. Das Gerät über die zu reinigende bzw. zu polierende Fläche führen.

5. Nach Bedarf die Sprühtaste (16) am Handgriff betätigen, um den Boden mit Hilfe der

Sprühdüse (9) anzufeuchten.

6. Die Start / Stopp-Taste ggf. mehrmals drücken, um das Gerät zu stoppen. Die Reini-

gungsfüße kommen zum Stillstand.

7. Den Ein- / Ausschalter in die Position O stellen, um das Gerät auszuschalten.

8. Nach dem Gebrauch die Wischpads reinigen (siehe Kapitel „Reinigung und Auf-

bewahrung“). Reinigung und Aufbewahrung BEACHTEN! ■ Vergewissern, dass das Gerät ausgeschaltet ist, bevor es gereinigt wird! ■ Beim Reinigen darauf achten, dass keine Flüssigkeit in die Haupteinheit und den Handgriff gelangt. ■ Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberfl ächen beschädigen. Mit der Zeit können sich die Wischpads verfärben. Dies ist normal und beein- trächtigt nicht die Funktionalität. Sollte eines der Wischpads jedoch beschädigt oder verschlissen sein, muss es ersetzt werden (Ersatz-Set: Artnr. 08934).

• Sollte sich noch Wasser im Wassertank befi nden, diesen entleeren, indem der Was- sertankverschluss (11) geöffnet wird und der Wassertank über einem Waschbecken o. Ä. ausgeleert wird.

• Das Gerät bei Bedarf mit einem feuchten, weichen Tuch reinigen. Mit einem wei- chen Tuch nachtrocknen.

• Die Wischpads von den Reinigungsfüßen (10) abziehen und reinigen. Die Wasch- hinweise beachten! Beachten: Separat oder mit gleichen Farben waschen.

• Das Netzteil und das Netzkabel regelmäßig auf Beschädigungen prüfen.

• Das Gerät und die Zubehörteile an einem trockenen, vor Sonne geschützten und für Kinder und Tiere unzugänglichen Ort aufbewahren.11 DE Technische Daten Artikelnummer: 08935 ID Gebrauchsanleitung: Z 08935 M DS V1 0419 Gerät Modellnummer: P40-FM02ES Spannungsversorgung: 7,4 V (2 x Li-Ion Akku ICR 18650, 2000 mAh) Leistung: 15 W (max.) Handgriff Stromversorgung: 3 V (2 x 1,5 V-Batterie, Typ AAA) Akku Ladedauer: ca. 2 – 4 Stunden Betriebsdauer: ca. 40 Minuten (bei voll aufgeladenem Akku) Netzteil Modellnummer: XS-0901000VEUD Eingang: 100 – 240 V ~ 50 / 60 Hz , 0,3 A Ausgang: 9 V DC, 1000 mA Schutzklasse: II Fehlerbehebung Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren. Nicht versuchen, ein elektrisches Gerät eigenständig zu reparieren! Problem Mögliche Ursache Behebung Der Akku wird nicht geladen. Die Lade- kontrollleuchte (4) leuchtet nicht, wenn das Gerät an das Stromnetz ange- schlossen ist. Das Netzteil steckt nicht richtig in der Steckdose. Den Sitz des Netzteils korrigieren. Der Hohlstecker steckt nicht richtig in der Ladebuchse (14) des Gerätes. Die Verbindung zwischen Ladebuchse und Hohlstecker korrigieren. Die Steckdose ist defekt. Eine andere Steckdose aus- probieren. Es ist keine Netzspannung vorhanden. Die Sicherung des Netzan- schlusses überprüfen. Das Gerät lässt sich nicht starten. Der Akku des Gerätes ist zu schwach. Den Akku aufl aden. Der Ein- / Ausschalter (5) steht in Position O. Den Ein- / Ausschalter in Position I stellen. Die Batterien im Handgriff (1) sind zu schwach. Batterien austauschen (siehe Kapitel „Batterien in den Handgriff einlegen / wechseln“).DE 12 Entsorgung Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung zuführen. Die Batterien und der Akku sind vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät an einer entsprechenden Sammelstelle abzugeben. Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elek- tronik-Altgeräte (WEEE). Das Gerät nicht als normalen Hausmüll, sondern umwelt- gerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen. Akku entnehmen

1. Die Schraube am Akkufach (12) mithilfe eines Schraubendrehers entfernen.

2. Den Akkufachdeckel abnehmen.

3. Die Entriegelungstaste an der Steckverbindung drücken und die Steckverbindung

4. Den Akku entnehmen und separat entsorgen.

Kundenservice / Importeur: DS Produkte GmbH Am Heisterbusch 1, 19258 Gallin, Deutschland Tel.: [phone]

Anruf in das deutsche Festnetz zum Tarif Ihres Anbieters.
