BEDIENUNGSANLEITUNG Handy Sweep 640TG Texas

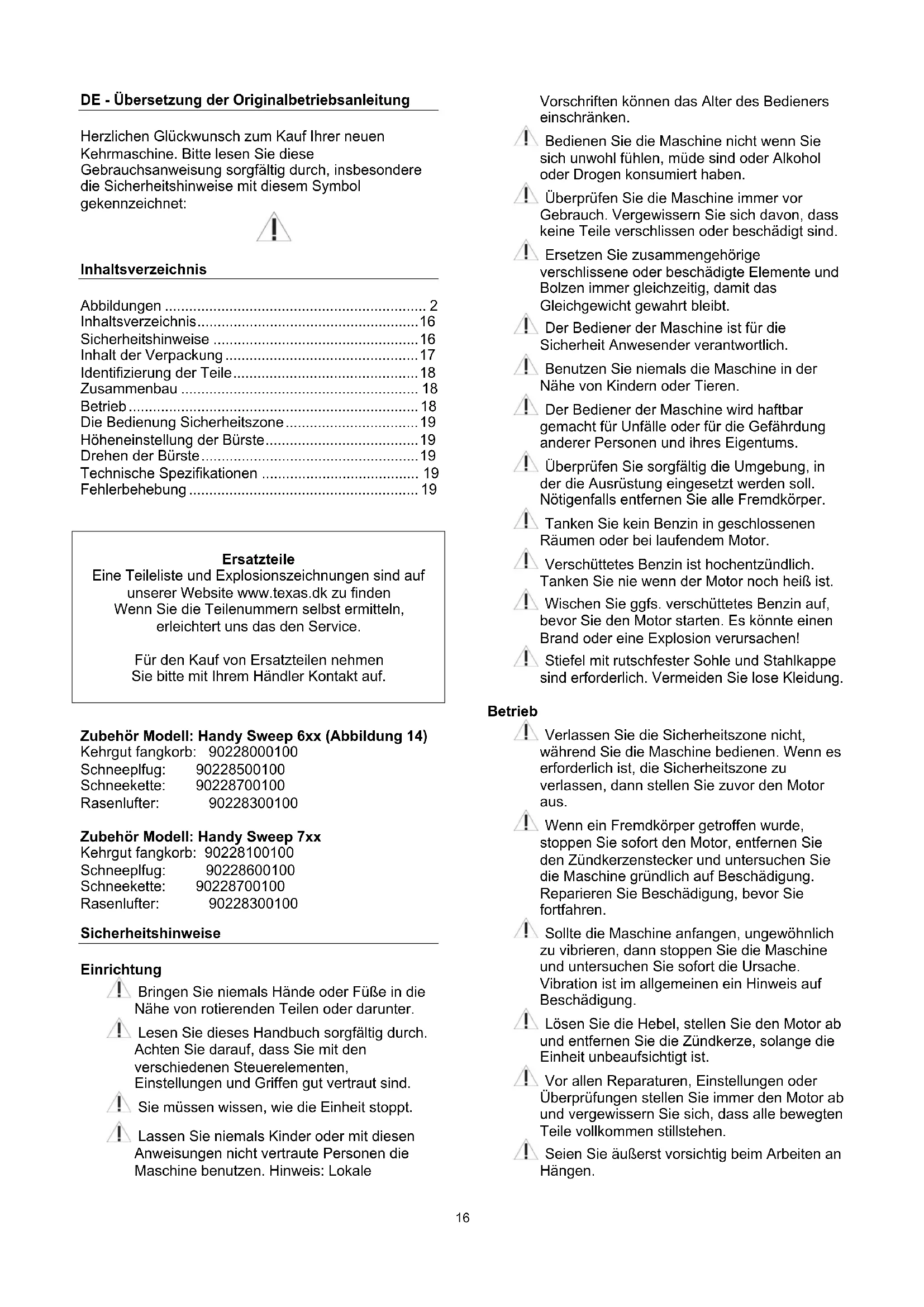

DE - Übersetzung der Originalbetriebsanleitung Herzlichen Glückwunsch zum Kauf Ihrer neuen Kehrmaschine. Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, insbesondere die Sicherheitshinweise mit diesem Symbol gekennzeichnet:

Ersatzteile Eine Teileliste und Explosionszeichnungen sind auf unserer Website www.texas.dk zu finden Wenn Sie die Teilenummern selbst ermitteln, erleichtert uns das den Service. Für den Kauf von Ersatzteilen nehmen Sie bitte mit Ihrem Händler Kontakt auf.

Zubehör Modell: Handy Sweep 6xx (Abbildung 14) Kehrgut fangkorb: 90228000100 Schneeplfug: 90228500100 Schneekette: 90228700100 Rasenlufter: 90228300100 Zubehör Modell: Handy Sweep 7xx Kehrgut fangkorb: 90228100100 Schneeplfug: 90228600100 Schneekette: 90228700100 Rasenlufter: 90228300100 Sicherheitshinweise Einrichtung Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter. Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind. Sie müssen wissen, wie die Einheit stoppt. Lassen Sie niemals Kinder oder mit diesen Anweisungen nicht vertraute Personen die Maschine benutzen. Hinweis: Lokale Vorschriften können das Alter des Bedieners einschränken. Bedienen Sie die Maschine nicht wenn Sie sich unwohl fühlen, müde sind oder Alkohol oder Drogen konsumiert haben. Überprüfen Sie die Maschine immer vor Gebrauch. Vergewissern Sie sich davon, dass keine Teile verschlissen oder beschädigt sind. Ersetzen Sie zusammengehörige verschlissene oder beschädigte Elemente und Bolzen immer gleichzeitig, damit das Gleichgewicht gewahrt bleibt. Der Bediener der Maschine ist für die Sicherheit Anwesender verantwortlich. Benutzen Sie niemals die Maschine in der Nähe von Kindern oder Tieren. Der Bediener der Maschine wird haftbar gemacht für Unfälle oder für die Gefährdung anderer Personen und ihres Eigentums. Überprüfen Sie sorgfältig die Umgebung, in der die Ausrüstung eingesetzt werden soll. Nötigenfalls entfernen Sie alle Fremdkörper. Tanken Sie kein Benzin in geschlossenen Räumen oder bei laufendem Motor. Verschüttetes Benzin ist hochentzündlich. Tanken Sie nie wenn der Motor noch heiß ist. Wischen Sie ggfs. verschüttetes Benzin auf, bevor Sie den Motor starten. Es könnte einen Brand oder eine Explosion verursachen! Stiefel mit rutschfester Sohle und Stahlkappe sind erforderlich. Vermeiden Sie lose Kleidung. Betrieb Verlassen Sie die Sicherheitszone nicht, während Sie die Maschine bedienen. Wenn es erforderlich ist, die Sicherheitszone zu verlassen, dann stellen Sie zuvor den Motor aus. Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor, entfernen Sie den Zündkerzenstecker und untersuchen Sie die Maschine gründlich auf Beschädigung. Reparieren Sie Beschädigung, bevor Sie fortfahren. Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, dann stoppen Sie die Maschine und untersuchen Sie sofort die Ursache. Vibration ist im allgemeinen ein Hinweis auf Beschädigung. Lösen Sie die Hebel, stellen Sie den Motor ab und entfernen Sie die Zündkerze, solange die Einheit unbeaufsichtigt ist. Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissern Sie sich, dass alle bewegten Teile vollkommen stillstehen. Seien Sie äußerst vorsichtig beim Arbeiten an Hängen.17

Betreiben Sie die Maschine niemals bei schnellem Tempo. Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten. Nehmen Sie keine Passagiere mit. Seien Sie vorsichtig, wenn die Maschine im Rückwärtsgang ist. Erlauben Sie Umstehenden nicht, sich vor der Einheit aufzuhalten. Lösen Sie immer die Bürste, solange sie nicht in Gebrauch sind. Betreiben Sie die Maschine nur bei Tageslicht oder auf voll ausgeleuchteten Flächen. Sorgen Sie für einen festen Stand und halten Sie die Griffe immer gut fest. Gehen Sie immer, rennen Sie niemals. Betreiben Sie die Ausrüstung nicht barfuß oder in Sandalen. Seien Sie äußerst vorsichtig, wenn Sie auf Hängen die Richtung ändern. Versuchen Sie niemals bei laufendem Motor irgendwelche Anpassungen vorzunehmen. Seien Sie äußerst vorsichtig beim Rückwärtsfahren, oder wenn Sie die Maschine rückwärts ziehen. Lassen Sie den Motor niemals in geschlossenen Räumen laufen, oder an Stellen mit schlechter Belüftung. Die Abgase des Motors enthalten Kohlenmonoxid. Nichtbeachtung könnte zu dauerhaften Verletzungen oder zum Tod führen. Sicherer Umgang mit Benzin Seien Sie äußerst vorsichtig beim Umgang mit Benzin. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv. Wenn Benzin auf Ihren Körper oder auf Ihre Kleidung verschüttet wird, können schwere Verletzungen auftreten. Spülen Sie sofort Ihr Haus und wechseln Sie Ihre Kleidung! Verwenden Sie nur zugelassene Benzinbehälter. Verwenden Sie keine Getränkeflaschen oder ähnliches! Löschen Sie alle Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen. Betanken Sie die Maschine niemals in geschlossenen Räumen. Lassen Sie die Maschine vor dem Betanken auskühlen. Füllen Sie den Tank niemals mehr als bis 2,5 cm unter dem Rand des Einfüllstutzens, so dass der Kraftstoff Platz zur Ausdehnung hat. Schließen Sie den Tankdeckel gut nach dem Betanken. Verwenden Sie beim Betanken niemals die Feststellfunktion der Tankpistole. Rauchen Sie nicht beim Betanken. Betanken Sie niemals innerhalb von Gebäuden oder wo Benzindämpfe auf eine Zündquelle treffen können. Halten Sie Benzin und Motor entfernt von Geräten, Zündflammen, Grills, elektrischen Geräten, Elektrowerkzeugen usw. Der Kraftstofftank darf nur im Freien entleert werden. Wartung und Aufbewahrung Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt werden. Überprüfen Sie regelmäßig, dass alle Schrauben und Muttern gut angezogen sind. Ziehen Sie sie nötigenfalls an. Vor dem Lagern in geschlossenen Räumen oder unter einer Abdeckung muss der Motor vollkommen abgekühlt sein. Wenn die Maschine einige Zeit lang nicht benutzt wurde, beachten Sie bitte die Anleitungen in dieser Bedienungsanleitung. Halten Sie die Sicherheits- und Hinweisschilder intakt oder ersetzen Sie sie nötigenfalls. Verwenden Sie nur Originalersatzteile oder - zubehör. Bei Verwendung von Nicht- Originalteilen oder -zubehör erlischt die Produkthaftung. Ersetzen Sie schadhafte Schalldämpfer. Verschiedenes Der Motor wird nicht mit Öl vorgefüllt. Werkseitig montierte Steuerelemente wie z.B. das am Griff montierte Kupplungskabel dürfen nicht entfernt oder freigelegt werden. Entleeren Sie den Kraftstofftank nur im Freien. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv. Stellen Sie sicher, dass die Maschine beim Transport auf einem Pritschenwagen o.ä. gut gesichert ist. Schließen Sie die Drossel beim Abstellen des Motors und schließen Sie das Kraftstoffventil. Inhalt der Verpackung Abbildung 1: A. Maschine B. Lenker C. Gangschalter D. Drehlenker E. Maschinenhandbuch und Benutzerhandbuch F. Seitenschutz (Satz) - nur HS710 G. Bürste (Satz) - nur HS71018

Identifizierung der Teile Abbildung 2 A. Bürste B. Stützrad für Bürste / Einstellung der Kehrhöhe C. Räder D. Lenker E. Kupplungsgriff – Vor und Rückwärts F. Kupplungsgriff - Aktivieren der Bürste G. Gangschalter H. Drehlenker

I. Motor (kann von Abbildung abweichen)

J. Riemenschutz K. Elektrischer Starter - 230V (nur HS650TGE / HS710TGE) Zusammenbau Die Kehrmaschine ist ab Werk fast vollständig zusammengebaut. Es müssen nur noch wenige Teile zusammengebaut werden: Ihr Modell kann von der Abbildung abweichen Prüfen Sie den Reifendruck auf beide Räder vor dem Gebrauch. Der richtige Luftdruck ist 24 psi / 1,7 bar. Abbildung 8.

Einsatz von Maschinen mit zu geringem Reifendruck können die Reifen beschädigt werden! Rechte Radschraube hat Links

1. Entfernen Sie die Bolzen von der basis Einheit,

danach montieren Sie den unteren Teil des Lenkers und befestigen wieder die Bolzen. Siehe Abb. 3.

2. Montieren Sie die Räder. Bitte beachten Sie, dass

der rechte Radschraube mit Linksgewinde ausgestattet ist und Sie daher auf die entgegengesetzte Richtung anziehen oder lockern müssen.

3. Befestigen Sie die Gangschaltung an der

Halterung, wie in Abbildung 4 gezeigt ist.

4. Stellen Sie den Bolzen (A) an der Unterseite der

Gangschaltung ein, wie in Abbildung 5 gezeigt ist. Je mehr der Bolzen angezogen wird, desto fester drückt die Gangschaltung gegen die Zahnplatte. Stellen Sie die Einstellung so ein, dass der Schalthebel problemlos in alle 4 Positionen der Schaltplatte einrastet und dort bleibt.

5. Ziehen Sie die Kabel bis zu den Kupplungshebeln

hinauf. Trennen Sie die Metallteile voneinander, indem Sie diese auseinander drehen. Befestigen Sie den Teil mit dem Haken auf dem Kupplungshebel. Bauen Sie die 2 Metallteile zusammen und drehen Sie sie, bis das Kabel fest wird. Siehe Abbildung 6.

6. Montieren Sie den Drehlenker mit den beigefügten

Bolzen und Muttern. Halten Sie die 2 Muttern an der Unterseite und entfernen Sie die 2 Schrauben von die Gummiblöcke. Die Gummiblöcke müssen unter der Griffplatte montiert werden. Befestigte den Drehlenker. Ziehen Sie die 2 Schrauben fest, während Sie die 2 Muttern an der Unterseite festhalten. Abbildung 7. Nur Modell Handy Sweep 710

7. Montieren Sie den Bürste auf jeder Seite nach

dem Montage-Methode 1 oder 2. (Abbildung 10, M1 oder M2) Erklärung, Abbildung 10, A1 A. Bürste B. Abstandsscheibe C. Beschlag D. Bolzen

8. Montieren Sie das Schutzblech mit der beigelegten

Schraube, scheiben und Mutter. Folgen Sie den Schritt 1-5 in Abbildung 11. NB: Das Schutzblech muss unter der Haupt schirm montiert werden. Betrieb Lesen Sie vor der Verwendung die Bedienun

für den Motor. Entfernen Sie vor dem Gebrauch der Maschine alle grössere Objekte aus der Umgebung. Grössere Objekte können die Kehrmaschine beschädigen. Vergewissern Sie sich außerdem, dass alle Bolzen festgezogen sind. Kontrollieren Sie den Ölpegel, bevor Sie den Motor anlassen. Siehe beigefügte Start

1. Öffnen Sie den Benzinhahn.

2. Bei kaltem Motor öffnen Sie den Choke.

Hinweis: Bei warmem Motor ist der Choke nicht erforderlich.

3. Drehen Sie den Gaszug (Drosselkabel) in die

4. Ziehen Sie vorsichtig am Seilzugstarter, bis

Sie einen Widerstand im Seil spüren. Ziehen Sie dann schnell und kräftig. Lassen Sie den Seilzugstarter niemals los, sondern lassen Sie ihn vorsichtig wieder einziehen und ziehen Sie erneut.

5. Für den elektrischen Starter (230V)

(nur Modell HS650TGE / HS710TGE) Stecken Sie das Kabel in eine Steckdose und drücken Sie den Start-Schalter. Nach dem Starten des Motors ziehen Sie den Stecker aus der Steckdose. Ersatzweise ziehen Sie am Seilzugstarter, um den Motor zu starten.

6. Regeln Sie den Choke, bis der Motor rund

läuft. Den Motor stoppen:

1. Stellen Sie die Drossel auf Minimum-Gas.

2. Drehen Sie den Benzinhahn in die "Off"-

Gangschalter 3 verschiedene Vorwärtsgänge und 1 Rückwärtsgang stehen zur Auswahl. Siehe Abbildung 13.

Denken Sie daran, beim Gangwechsel immer den kupplun

riff loszulassen! Kupplungsgriff A - Vorwärts und rückwärts. Zur Bedienung des schwarzen Kupplungshebels A in Abbildung 12, aktivieren Sie den Hebel, damit die Kehrmaschine vorwärts oder rückwärts fährt. Um den Gang zu wechseln, lösen Sie den Kupplungshebel und wählen Sie den gewünschten Gang mit dem Gangschalter. Seien Sie achtsam beim Reversieren. Der Bereich muss vor dem Reversieren von jeglichen Hindernissen befreit werden. Reversieren Sie die Kehrmaschine nie gegen eine Wand, einen Baum oder ein anderes festes Hindernis. Kupplungsgriff B - Aktivieren der Bürste. Zur Bedienung des schwarzen Bürstenhebels B in Abbildung 12, drücken Sie den Hebel nach unten, um die Bürste zu aktivieren. Die Kehrmaschine verfügt über einen "Totmanngriff". Beim Loslassen stoppen Bürste die Maschine sofort. Die Bedienung Sicherheitszone Verlassen Sie während der Arbeit mit der Maschine nie die Bedienung Sicherheitszone die im Abb. 14 markiert ist. Wenn es, während der Arbeit mit der Maschine, notwendig ist die Bedienung Sicherheitszone zu verlassen, beispielsweise um die Höheneinstellung der Bürste zu Justerien oder beim montage eines Zubehör teil, muss den Motor zuerst abgeschalten werdet. Höheneinstellung der Bürste Wenn die Bürste abnutzt, wird es erforderlich, den Abstand der Bürste zur Arbeitsoberfläche neu einzustellen. Um die Höhe der Bürste einzustellen folgen Sie Abbildung 8:

1. Entfernen Sie den Sicherungsstift

2. Heben Sie den Vorderteil der Maschine an, so

dass die Bürste frei hängt, und ziehen Sie die Stützräder heraus.

3. Entfernen Sie einen Plastikring oder fügen Sie

einen hinzu (1 Ring = ca. 5 mm)

4. Montieren Sie die Stützräder, entfernen Sie

einen Plastikring / fügen Sie einen hinzu, arretieren Sie mit dem Sicherungsstift. (Hinweis: Bearbeiten Sie die Räder nacheinander) Drehen der Bürste Die Bürste kann zu jeder Seite hin um 20 Grad gedreht werden. Dazu muss der Drehlenker nach unten gedrückt, die Bürste gedreht und der Lenker losgelassen werden, damit die Arretierung einrastet. Der Drehlenker ist Abbildung 7, H. Technische Spezifikationen Modell HS619TG HS650TG HS675TG HS640TGHS645TGHS690TG HS650TGE Gesamtbreite (mm) 610 610 610 Arbeitsbreite (mm) 600 600 600 Gewicht ohne Kraftstoff (kg) 71 71 72,5 Bürstendurchmesser (mm)

Drehbürste (Positionen) 3 3 3 Gang (Vorwärts/rückwärts) 3+1 3+1 3+1 Reifengröße 13 x 4.10 13 x 4.10 13 x 4.10 Reifendruck (psi) 24 24 24 Modell HS710TG HS710B HS710TG Gesamtbreite (mm) 710 710 710 Arbeitsbreite (mm) 700 700 700 Gewicht ohne Kraftstoff (kg)

Bürstendurchmesser (mm)

Drehbürste (Positionen) 3 3 3 Gang (Vorwärts/rückwärts) 3+1 3+1 3+1 Reifengröße 13 x 4.10 13 x 4.10 13 x 4.10 Reifendruck (psi) 24 24 24 Fehlerbehebung Problem Lösun

t nicht an: 1.Prüfen Zündkerze. 2.Prüfen, ob die Zündkerzenstecker korrekt befestigt sein. 3.Prüfen Sie, ob der Motor mit einem Zündschalter ausgestattet ist. (Es muss aktiviert sein)

4. Prüfen, ob der Motor mit einem Kraftstoff-

Ventil ausgestattet ist.

Es muss aktiviert sein

1. Prüfen Sie, ob der Choke freigegeben wurde.

2. Überprüfen Sie Kraftstoff für Verunreini

Wenn der Pinsel nicht aus

1. Prüfen Sie, ob das Kabel richtig eingestellt ist.

2. Prüfen Sie, ob der Gurt fest an

en ist. Wenn die Maschine läuft nicht:

1. Prüfen Sie, ob das Kabel richtig eingestellt ist.

2. Überprüfen Sie den Gürtel.

Wenn die Maschine nicht effektiv zu fe

en: 1.Prüfen Sie den Abstand zwischen der Bürste und Arbeitsfläche. Kabel anpassen: Meistens ist das Kabel zu locker. Stellen Sie dies ein, indem Sie die Schraube an beiden Kabeln drehen, bis sie ausreichend straff sind. Die Einstellung des Besenkabels erfolgt auch dort, wo das Kabel in das Getriebe geht. Muttern einstellen.20
