SICHERHEITSANWEISUNGEN ALLGEMEIN Diese Anleitung muss vor dem Betrieb gelesen und genau verstanden werden. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. Bei Problemen oder Fragen zum korrekten Einsatz dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. UMGEBUNG Dieses Gerät darf ausschließlich für Schweiß- und Fugenhobelarbeiten für die auf dem Gerät bzw. in dieser Anleitung angegebenen Materialanforderungen (Material, Materialstärke, usw) verwendet werden. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schäden bei falscher oder gefährlicher Verwendung verantwortlich. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft größere Mengen metallischer Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Stäuben, Säuren, brennbaren Gasen und anderen ätzenden Substanzen ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten. Betriebstemperatur : zwischen -10 und +40°C (+14 und +104°F). Lagertemperatur zwischen -20 und +55°C (-4 und 131°F). Luftfeuchtigkeit: Niedriger oder gleich 50% bei 40°C (104°F). Niedriger oder gleich 90% bei 20°C (68°F). Höhe : Das Gerät ist bis in einer Höhe von 2000m (6500 Fuss) über Meereshöhe einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Lichtbogenschweißen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährlicher Hitze, Lichtbogenstrahlung, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elektrische Schläge, Schweißlärm und -rauch. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene und feuersicher imprägnierte Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) ohne Umschlag und in gutem Zustand geschützt werden, welche den gesamten Körper abdeckt. Tragen Sie elektrisch und thermisch isolierende Handschuhe. Tragen Sie Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei entsprechenden Umgebungsbedingungen durch feuersicher imprägnierte Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzern, glühenden Teilen usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutz ausgerüstet werden. Bei Gebrauch des Schweißgerätes entsteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz. Schützen Sie auch in der Nähe bendliche Personen. Halten Sie mit den Händen, Haaren und Kleidungstücken ausreichenden Abstand zu sich bewegenden Teilen (Lüfter, Elektroden). Entfernen Sie unter keinen Umständen das Gehäuse des Kühlaggregats, wenn die Schweißstromquelle am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Lassen Sie den Brenner vor jeder Instandhaltung/ Reinigung bzw. nach jedem Gebrauch unbedingt ausreichend abkühlen (min. 10min). Das Kühlaggregat muss bei Verwendung eines wassergekühlten Brenners eingeschaltet sein, um Verbrennungen zu vermeiden. Der Arbeitsbereich muss zum Schutz von Personen und Gegenständen vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe, die zu Sauerstomangel in der Atemluft führen können. Sorgen Sie daher immer für ausreichende Luftzufuhr, eine technische Belüftung kann erforderlich sein. Ein zugelassenes Atemgerät kann bei unzureichender Belüftung geeignet sein. Schweißen Sie nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit ausreichend starker Absaugung, die den aktuellen Sicherheitsstandards entspricht. Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabstände besonders beachtet werden. Beim Schweißen von Blei, verzinkten Teilen, Kadmium, «kadmierten Schrauben», Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und anderen Metallen, auch in Form von Überzügen, entstehen giftige Dämpfe. Erhöhte Vorsicht gilt beim Schweißen von Behältern. Entleeren und reinigen Sie diese zuvor. Um die Bildung von Giftgasen zu vermeiden bzw. zu verhindern, muss der Schweißbereich des Werkstückes zuvor von Lösungs- und Entfettungsmitteln gereinigt werden. Umgebung aufbewahrt werden. Lagern Sie sie ausschließlich stehend und sichern Sie sie z.B. mithilfe eines entsprechenden Fahrwagens gegen Umkippen. Informationen zum richtigen Umgang mit Gasaschen erhalten Sie von Ihrem Gaslieferanten. Schweißarbeiten in unmittelbarer Nähe von Fetten und Farben sind grundsätzlich verboten!20

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss im Schweißbereich vorhanden sein. Beachten Sie die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken. Sie sind eine potentielle Entstehungsquelle für Feuer oder Explosionen. Halten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern ein. Schweißen Sie keine Behälter mit brennbaren Materialien (auch keine Reste davon) -> Gefahr entammbarer Gase. Falls sie geönet sind, müssen entammbare oder explosive Materialen entfernt werden. Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzer Richtung zu diesem Gerät und entammbaren Materialen. ELEKTRISCHE SICHERHEIT Alle Geräte dürfen nur an einer geerdeten Netzversorgung betrieben werden. Verwenden Sie nur die auf dem Siebdruck-Aufdruck empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge, schwere Verbrennungen bis zum Tod verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geönete Gehäuse, wenn das Gerät im Betrieb ist (Brenner, Masseklemme, Kabel, Elektroden). Trennen Sie IMMER das Gerät vom Stromnetz und warten Sie 2 weitere Minuten BEVOR Sie das Gerät önen, damit sich die Spannung der Kondensatoren entladen kann. Berühren Sie niemals gleichzeitig den Brenner oder den Elektrodenhalter und das Massekabel. Ausschließlich qualiziertem und geschultem Fachpersonal ist es vorbehalten beschädigte Kabel und Brenner auszutauschen. Achten Sie beim Austausch stets darauf, das entsprechende Äquivalent zu verwenden. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand, um selbst vom Schweißstromkreis getrennt zu sein. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolierendes Schuhwerk.

TRANSPORT DES GERÄTS

Das Kühlaggregat sollte vor dem Transport entleert werden. Heben Sie das Gerät nicht über Personen oder Gegenstände. AUFSTELLUNG Beachten Sie bitte diese Regeln :

• Stellen Sie das Gerät ausschließlich auf festen und sicheren Untergrund, mit einem Neigungswinkel nicht größer als 10°.

• Stellen Sie eine ausreichend große Fläche zur Verfügung, um die Maschine zu belüften und Zugang zu den Bedienelementen zu erhalten.

• Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung oder in Anwesenheit von Metallstäuben.

• Das Gerät ist IP23-Schutzart konform, d. h.: - das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroßen Fremdkörpern mit einem Durchmesser >12,5 mm. - Schutzgitter gegen Sprühwasser (beliebige Richtungen bis 60° Abweichung von der Senkrechten). Dieses Gerät kann daher im Freien benutzt werden in Übereinstimmung mit der Schutzart IP23. Der Hersteller GYS haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung wird empfohlen.

• Trennen Sie das Gerät von der Stromversorgung und warten Sie zwei Minuten, bis der Lüfter nicht mehr läuft. Erst dann dürfen Sie das Gerät warten. Die Spannungen und Ströme im Gerät sind hoch und gefährlich.

• Nehmen Sie regelmäßig (mindestens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie dabei das Gerät von einem qualizierten Techniker mit einem isolierten Werkzeug auf die elektrische Betriebssicherheit prüfen.

• Prüfen Sie regelmäßig den Zustand der Netzleitung und der Zwischenschlauchpakete. Wenn diese beschädigt sind, muss sie durch den Hersteller, seinen Reparaturservice oder eine anderweitig qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

• Lüftungsschlitze nicht bedecken. Das Kühlmittel muss alle 12 Monate getauscht werden, um eine Verstopfung des Kühlkreislaufes zu vermeiden. Leckagen oder Restmengen dürfen nicht über den Abuss entsorgt werden; sie müssen einer Aufbereitungsanlage zugeführt werden. Das Küh- lmittel sollte recycelt werden. Das Produkt darf nicht über den Abuss oder ießende oder stehende Gewässer entsorgt werden. Das Kühlmittel darf nicht in Abwasserleitungen entleeren werden, außer wenn es von den lokalen Rechtsvorschriften erlaubt ist.21

Das Gerät darf nur von qualizierten und befugten Personen montiert und in Betrieb genommen werden. Der Aufbau darf nur im ausgeschalteten, nicht angeschlossenen Zustand vorgenommen werden. Die Reihen- oder Parallelschaltungen von Generatoren sind verboten. BESCHREIBUNG Das Kühlaggregat EXACOOL ist zur Kühlung wassergekühlter Brenner geeignet, die an Ihrem Schweißgerät EXAGON 400 CC/CV angeschlossen sind. Das Kühlaggregat NEOCOOL ist zur Kühlung üssiggekühlter Brenner geeignet, die an einem Schweissgerät NEOPULSE 400/500 G samt Drahtvor- schubkoer Neofeed angeschlossen sind. Das Kühlaggregat TWINCOOL ist zur Kühlung üssiggekühlter Brenner geeignet, die an einem Schweissgerät NEOPULSE 400/500 G samt zwei Drahtvorschubkoern Neofeed angeschlossen sind. Das Kühlaggregat WCU1KW C ist zur Kühlung wassergekühlter Brenner geeignet, die an Ihrem Schweißgerät TITAN 400/TITANIUM / NEOPULSE 320C angeschlossen sind. Diese Geräte werden direkt über zwei angeschlossene Kabel vom Schweißgerät gesteuert (FIG 1-6). Die NEOCOOL/TWINCOOL und WCU1KW C verfügen über : - eine Füllstandüberwachung, die einen minimalen Füllstand gewährleistet, der sowohl die ordnungsgemäße Funktion des Kühlaggregates als auch eine gute Kühlung des Brenners garantiert. - einen Durchusssensor zum Schutz des Brenners vor Störungen im Kreislauf der Kühlüssigkeit oder bei einer Beschädigung des Brenner-Schlau- chpakets. Die NEOCOOL/TWINCOOL, EXACOOL und WCU1KW C verfügen über einen Überhitzungsschutz, um den Brenner vor exzessiver Erwärmung zu schüt- zen. Die Kühlaggregate werden automatisch erkannt. EXACOOL / WCU 1kW C : Im Menü « Setup memory » des Drahtvorschubkoers EXAFEED kann das EXACOOL gesperrt werden. Im Menü « Setup/CONFIG » des TITAN 400 kann das WCU 1kW C gesperrt werden. NEOCOOL / TWINCOOL / WCU 1kW C : Auf dem Bedienfeld « Paramètres/Groupe froid » : - AUTO : Beginn des Schweissens und Ausschalten des Kühlaggregats 10 Minuten nach Ende des Schweissens. - ON: die Kühleinheit ist ständig aktiv. - OFF: die Kühleinheit ist deaktiviert. - ENTLEERUNG : Funktion zur Entleerung der Kühleinheit oder zum Füllen der Brennerschläuche. Die Schutzfunktionen sind deaktiviert. BESCHREIBUNG (I)

1- Ablauf der Kühlüssigkeit 4- Sicherung

2- Zulauf der Kühlüssigkeit 5- Einfüllstopfen

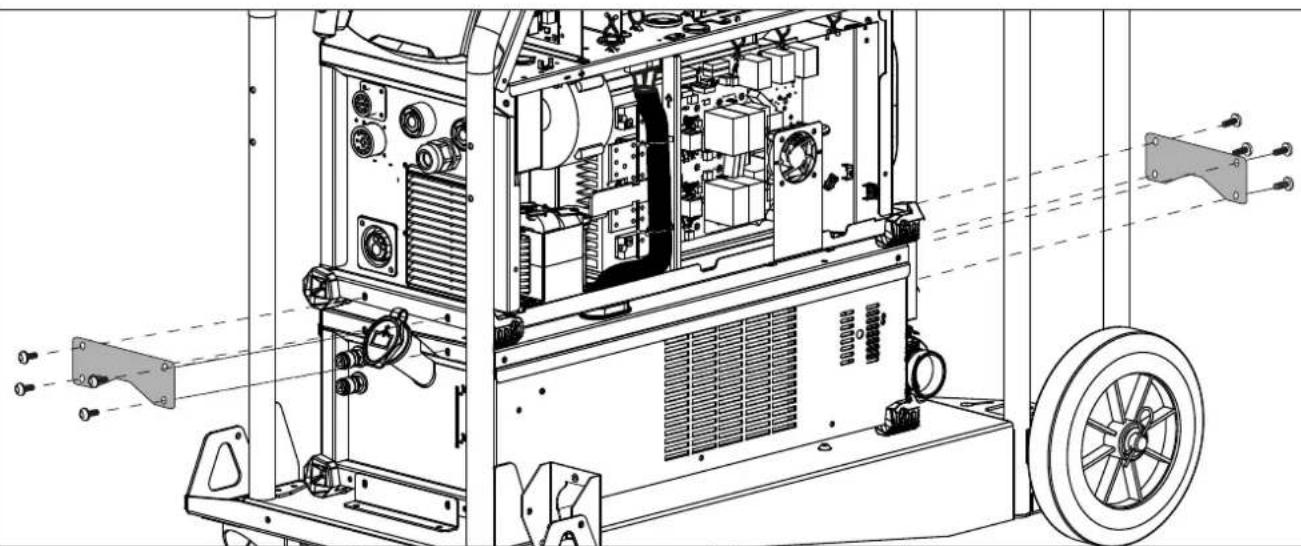

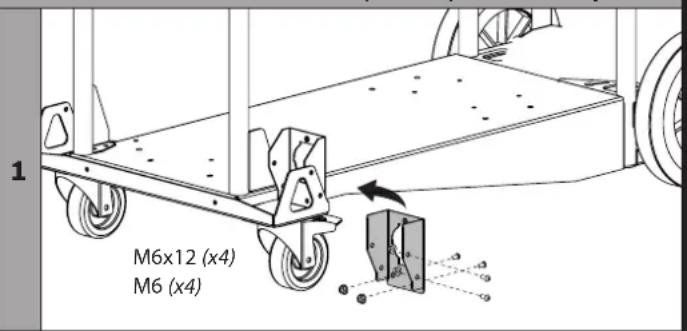

MONTAGE AUF FAHRWAGEN (OPTION ART.-NR. 037328) Achtung! Das Kühlgerät nicht mit dem Schweißgerät verbinden, wenn dieses in Betrieb ist. EXACOOL (EXAGON) NEOCOOL/TWINCOOL (NEOPULSE 400/500G)

Neigen Sie das Gerät, um den Einbau der Schlauchpakete durch die Gehäusewände zu erleichtern. Prüfen Sie die Position der Gehäusewand (Kautschuk) und schliessen Sie die Schlauchpakete an.

Neigen Sie das Gerät, um den Einbau der Schlauchpakete durch die Gehäusewände zu erleichtern. Prüfen Sie die Position der Gehäusewand (Kautschuk) und schliessen Sie die Schlauchpakete an.

KÜHLMITTELFLÜSSIGKEIT

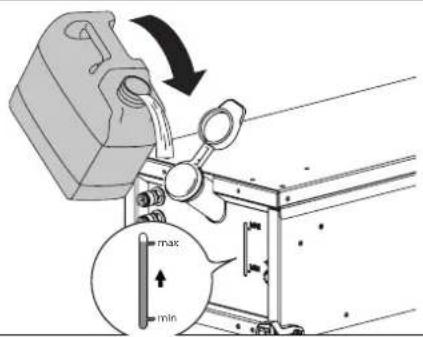

Das Kühlaggregat muss ausgeschaltet sein, wenn Sie die Kühlschläuche anschliessen oder entfernen. Die Kühlüssigkeit ist gesundheitsschädlich und reizt die Augen, die Haut und die Schleimhäute. Heiße Flüssigkeit kann Verbrennungen verursachen. Gefahr der Verbrühung durch heisse Flüssigkeit. Das Kühlaggregat niemals direkt nach der Nutzung leeren. Die Flüssigkeit im Inneren ist kochend heiss. Warten Sie vor der Entleerung, damit die Kühlüssigkeit sich abkühlt. BEFÜLLUNG max min Der Kühlmittelbehälter muss bis zum MAX Niveau auf der Anzeige vorne am Gerät gefüllt sein, der Füllstand darf nicht unter das MIN-Niveau fallen. Ausschließlich ein für Schweißgeräte empfohlenes Kühlmittel mit einer niedrigen elektrischen Leitfähigkeit, korrosionshemmenden Eigenschaften und Frostschutz benutzen (Art.-Nr. 052246). Der Einsatz anderer Kühlmittel, insbesondere Standardkühlmittel für Automobile, kann aufgrund elektrolytischer Reaktionen zu Feststo-Ablagerungen im Kühlkreislauf führen, die den Küh- lkreislauf verstopfen können. Die Kühlfunktion wird dadurch beeinträchtigt oder unterbunden. Nur wenn der Füllstand das MAX-Niveau erreicht, ist die angebene Einschaltdauer des anges- chlossenen, wassergekühlten Brenners gewährleistet. Jeglicher Maschinenschaden, der auf den Einsatz eines anderen Kühlmittels als das empfohlene Produkt zurückzuführen ist, ist von der Garantie ausgeschlossen. TWINCOOL-ANSCHLÜSSE NEOFEED 1NEOFEED 2 Beachten Sie das nebenstehende Schema für die Anschlüsse. Andernfalls besteht die Gefahr, dass der Brenner beschädigt wird. Die Nummer des Drahtvors- chubkoers wird auf dem Bedienfeld angezeigt. Beispiel : Drahtvorschubkoer Nummer 126

INBETRIEBNAHME DES KÜHLAGGREGATS

Bei der ersten Verwendung wird sich der Betrieb der Pumpe womöglich nur schwer einstellen und einen zu geringen Flüssigkeitsstand anzeigen. Es wird empfohlen, den oben gezeigten Schlauch zu verwenden und die folgenden Hinweise zu beachten : Das Kühlaggregat bis zum maximalen Füllstand füllen, um die Zündung zu erleichtern. EXAGON / TITAN : - Verbinden Sie die Schnellkupplung am Ablauf der Kühlüssigkeit des Kühlaggregats und führen Sie das andere Ende in einen leeren Behälter ein (idealerweise eine Flasche) - Schliessen Sie einen Brenner an und drücken Sie kurz auf den Brennertaster, um die Pumpe zu starten - Sobald die Pumpe läuft (der Behälter füllt sich mit der Kühlüssigkeit), schalten Sie das Gerät durch Drücken des Hauptschalters an der Schweißstromquelle aus. - Entfernen Sie den Startschlauch, füllen Sie die Kühlüssigkeit in das Kühlaggregat um und schliessen Sie das Schlauchpaket korrekt an (siehe Handbuch der Schweißstromquelle). TITANIUM / NEOPULSE / NEOFEED : - Verbinden Sie den Startschlauch am Wasserablauf des Kühlaggregats und führen Sie das andere Ende in einen leeren Behälter ein (idealerweise eine Flasche) - Drücken Sie im Menü «Paramètres/Groupe froid» auf das Symbol , um das Kühlaggregat in Betrieb zu nehmen. - Sobald die Pumpe läuft (der Behälter füllt sich mit der Kühlüssigkeit), schalten Sie das Kühlaggregat durch Drücken einer der Tasten des Bedienfeldes aus. - Entfernen Sie den Startschlauch, füllen Sie die Kühlüssigkeit in das Kühlaggregat um : die Pumpe arbeitet.

DEBLOCKIEREN DER WELLE DER PUMPE

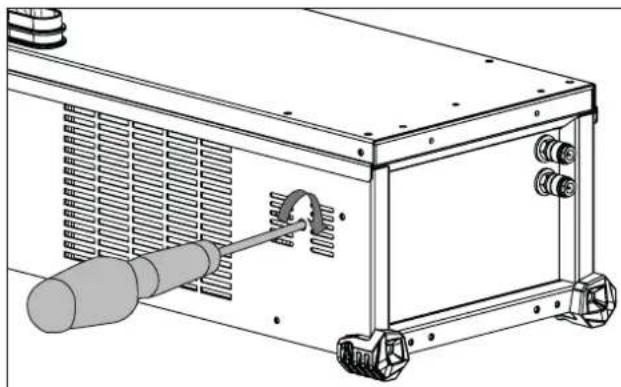

Längerer Stillstand und Unreinheiten in der Kühlüssigkeit können eine Blockierung der Pumpe in dem Kühlaggregat nach sich ziehen. Vorgehen zum Deblockieren der Welle der Pumpe : 1/ Trennen Sie die Stromquelle von der elektrischen Spannung. 2/ Führen Sie einen Schlitz-Schraubendreher (Ø 9 mm max.) zentrisch auf die Welle der Pumpe durch die hierfür vorgesehen Önung. Drehen Sie anschliessend den Schraubendreher im Uhrzeigersinn, bis die Welle der Pumpe wieder ohne Probleme dreht. 3/ Entfernen Sie den Schraubendreher. 4/ Legen Sie die elektrische Spannung an die Stromquelle an.

FEHLERMELDUNGEN, UNREGELMÄSSIGKEITEN, URSACHE, LÖSUNG

Diese Geräte verfügen über ein Fehlerkontrollsystem, welches mit dem Drahtvorschubkoer der Schweißstromquelle verbunden ist. Dies ermöglicht eine Diagnose von Fehlern und Unregelmässigkeiten. Beziehen Sie sich auf das Handbuch des Drahtvorschubkoers oder der Schweißstromquelle (Kapitel Fehlermeldungen, Unregelmässigkeiten, Ursache, Lösung). GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.27
