Produkttyp	Industrieller Thermodirekt-/Thermotransfer-Etikettendrucker
Marke	Bixolon
Modell	XD540t (Standard und LCD)
Druckverfahren	Thermodirekt und Thermotransfer
Druckauflösung	203 dpi (8 Punkte/mm)
Maximale Druckbreite	104 mm (4,09 Zoll)
Druckgeschwindigkeit	Bis zu 127 mm/s (5 ips)
Schnittstellen	USB, RS-232, Ethernet, parallele Ein-/Ausgabe (optional)
Stromversorgung	100-240 V AC, 50/60 Hz
Abmessungen (L x B x H)	270 x 200 x 190 mm
Gewicht	Ca. 2,5 kg
Hauptfunktionen	Etikettendruck, Barcodes, Texte, Grafiken; integrierter Papierschneider; LCD-Option
Sicherheit	Nur Original-Bixolon-Zubehör verwenden; Stöße und Flüssigkeiten vermeiden; bei Störungen Netzstecker ziehen
Wartung und Reinigung	Mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden; für gute Belüftung sorgen
Ersatzteile und Reparatur	Für Reparaturen Händler oder Bixolon-Website kontaktieren; nicht selbst zerlegen
Allgemeine Informationen	Anleitung als kostenloses PDF verfügbar; mehrsprachige Versionen

Häufig gestellte Fragen - XD540t Bixolon

Wie installiere ich den Drucker XD540t zum ersten Mal?

Packen Sie den Drucker aus, entfernen Sie die Transportsicherungen. Schließen Sie das Netzkabel an eine geerdete Steckdose an. Verbinden Sie die Schnittstellenkabel (USB, Ethernet usw.) mit Ihrem Computer. Installieren Sie die mitgelieferten Bixolon-Treiber oder laden Sie sie von der offiziellen Website herunter. Befolgen Sie die Anweisungen in der Bedienungsanleitung.

Wie lege ich Farbband und Etiketten ein?

Öffnen Sie die obere Abdeckung. Legen Sie die Etikettenrolle auf die Halterung, beachten Sie die Papierrichtung. Für den Thermotransfer installieren Sie das Farbband auf die Spulen, richten Sie die Kerben aus. Schließen Sie die Abdeckung. Verwenden Sie die Einstelltasten, um die Position bei Bedarf anzupassen.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie zunächst, ob der Drucker eingeschaltet und das Kabel richtig angeschlossen ist. Stellen Sie sicher, dass der Treiber installiert und der richtige Port ausgewählt ist. Prüfen Sie, ob Papier und Farbband korrekt eingelegt sind und die Abdeckung geschlossen ist. Konsultieren Sie die Fehlerbehebungsanleitung in der Bedienungsanleitung.

Wie reinige ich den Drucker?

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Außenseite. Für den Druckkopf verwenden Sie nach jedem Farbbandwechsel ein mit Isopropylalkohol getränktes Wattestäbchen. Vermeiden Sie Flüssigkeitskontakt im Inneren.

Kann ich nicht originale Bixolon-Etiketten verwenden?

Ja, der Drucker akzeptiert Standardetiketten. Für optimale Qualität und zur Vermeidung von Schäden am Druckkopf wird jedoch die Verwendung von Verbrauchsmaterialien zertifizierter Qualität empfohlen. Die Etiketten müssen die in der Bedienungsanleitung angegebenen Abmessungen einhalten.

Wie setze ich den Drucker auf Werkseinstellungen zurück?

Schalten Sie den Drucker aus. Halten Sie die Taste PAUSE (oder FEED je nach Modell) gedrückt, während Sie den Drucker wieder einschalten. Lassen Sie die Taste nach einigen Sekunden los. Der Drucker führt einen Reset durch und druckt einen Konfigurationsbericht.

Die Etiketten kommen weiß heraus, obwohl Farbband eingelegt ist?

Überprüfen Sie, ob das Farbband in der richtigen Richtung eingelegt ist (die beschichtete Seite muss mit dem Papier in Kontakt sein). Der Kontrast (Druckdichte) ist möglicherweise zu niedrig: Passen Sie ihn in den Treibereinstellungen oder über das Menü an. Wenn das Problem weiterhin besteht, ersetzen Sie das Farbband.

Wie tausche ich den Papierschneider aus?

Der Papierschneider ist ein optionales Zubehör. Zum Austausch trennen Sie den Drucker vom Netz, öffnen Sie die Abdeckung, entfernen Sie die Befestigungsschrauben und trennen Sie das Kabel des Schneiders. Installieren Sie den neuen in umgekehrter Reihenfolge. Konsultieren Sie die Bedienungsanleitung für detaillierte Abbildungen.

Der Drucker zeigt einen Fehler 'Head Overheat' an, was tun?

Lassen Sie den Drucker einige Minuten abkühlen. Dieser Fehler tritt auf, wenn der Druckkopf eine bestimmte Temperatur überschreitet. Reduzieren Sie die Druckgeschwindigkeit oder Dichte in den Einstellungen. Stellen Sie sicher, dass der Drucker an einem gut belüfteten Ort steht.

Wo finde ich die Seriennummer des Druckers?

Die Seriennummer befindet sich auf einem Aufkleber unter dem Drucker oder im Inneren der Abdeckung in der Nähe des Farbbandfachs. Sie ist auch im Konfigurationsbericht enthalten, der über das Testmenü gedruckt wird.

BEDIENUNGSANLEITUNG XD540t Bixolon

11-A Hochdrücken 11-B Herunterziehe

12 13

Um weitere Informationen herunterzuladen, besuchen Sie bitte die Website von BIXOLON.

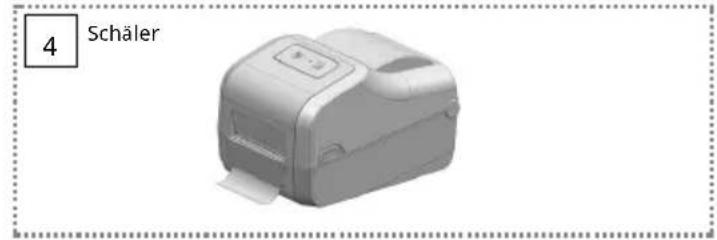

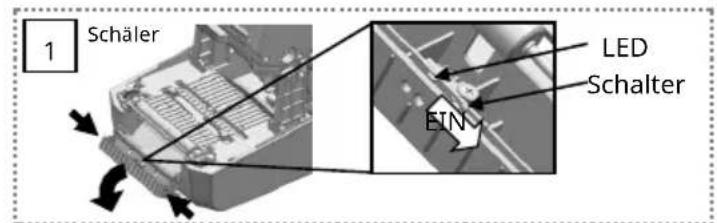

1 Schäler LED Schalter EIN

2 Schäler

3 Schäler

WARNUNG & VORSICHTSMAß NAHMEN

Durch Nichtbeachtung der nachstehenden Hinweise kann es zu Datenschäden, Vermögensschäden, schweren Personenverletzungen oder tödlichen Unfällen kommen.

Schließen Sie nicht mehrere Produkte an eine einzige fehlerhafte Steckdose an. Verwenden Sie nur geerdete Steckdosen, die den Industriestandards entsprechen. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Biegen oder belasten Sie das Netzabel nicht bermäßig. Stecken Sie das Netzabel fest in die Stecklose, damit es nicht lose ist. Achten Sie darauf, das Kabel festzuflüchen, wenn Sie es von der Stecklose nehmen. Undernen Sie das Netzabel nicht, während das Produkt verwendet wird. Eine Nichtbeachung kann zu einem elektrischen Schlag oder zu einem Brand für Henry.

Halten Sie übermäßige Flüssigkeiten vom Netzkabel und der Steckdose fern. Wenn die Netzkabel verschmiert sind, wischen Sie sie mit einem trockenen Tuch ab. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Wenn das Produkt ein seitsarnes Geräusch, Brandgeruch oder Rauch abgibt, schalten Sie es sofort aus und ziehen S das Netzkabel ab. Wenn das Produkt fallen gelassen oder äußerlich beschädigt wird, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab. Seizen Sie das Produkt keiner Süßen aus. Dies konnte zu Schäden am Gerät oder zu einem Brand führen.

Installieren Sie das Produkt an einem festen Ort, ur ein Umkippen zu verhindern. Wenn Sie das Produkt bewegen wollen, schalten Sie es aus und trennen S alle angeschlossenen Kabel, einschließlich des Netzkabels. Andernfalls kann dies das Produkt beschädigen kann.

Lassen Sie keine Fremdstoffe in das Produkt eindringen. Stellen Sie keine schweren Gegenstände, Flüssigkeiten oder Metalle auf das Produkt. Dies könnte zu Schäden am Produkt oder einem Brand führen.

German

Verwenden Sie nur authentische Produkte von BIXOLON. Das Unternehmen bietet keinen Support für beschädigte oder sonstige Qualitätsprobleme, die bei gefälschten (oder generalüberholten) Produkten nach dem Kauf auftreten können.

Halten Sie kleine Zubehörteile oder andere Verpackungsmaterialien von kleinen Kindern fern. Achtung Erstückungsgefahr. Eine unsachgemäß e Handhabung des Produkts kann zu Verletzungen führen, die mö glicherweise dringende medizinische Maß nahmen erfordern.

Lassen Sie das Produkt nicht durch schwere Gegenstände beschädigen. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Instellener Sie das Produkt in einem gut belüreteten Bereich und ho Sie einen gewitten Aastand zur Wand. Wenn Sie das Produkt bestimmten Umgebungsbedingungen, wie übermäßigem Stau, Feuchtigkeit, oder Temperaturstwankungen aussetzen, aber es be beanspruchten, dann es bezichtigt werden. Eine Zunahme der Internen Temporatur kann einen Brand zusätzten Wanden Sie sich an Ihren Händler, wenn Sie sich bezüglich der Produktplatzanung nicht sicher sind.

Zerlegen, reparieren oder modifizieren Sie das Produkt niemals selbstständig, da andernfalls die Garantie erlischt. Wenn eine Reparatur erforderlich ist, wenden Sie sich an die ursprüngliche Verkaufsstelle.

Wenn es ein Problem mit dem Produkt gibt, wenden Sie sich bitte an die ursprüngliche Verkaufsstelle oder über die Produktreparaturseite der BIXOLON-Website (www.bixolon.com).

XD5-40t Series

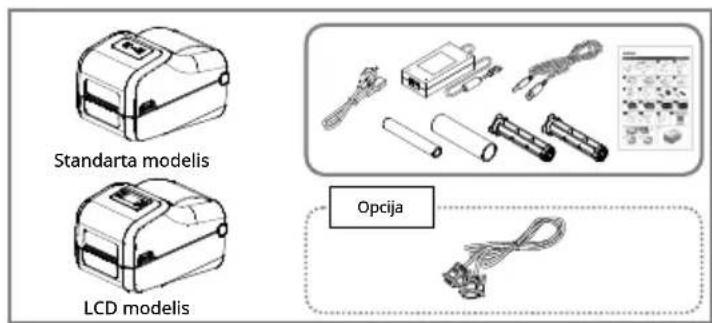

Standarta modelis LCD modelis Opcija
