XD540t - Drukarka etykiet Bixolon - Bezpłatna instrukcja obsługi

Typ produktu	Przemysłowa termiczna drukarka etykiet
Marka	Bixolon

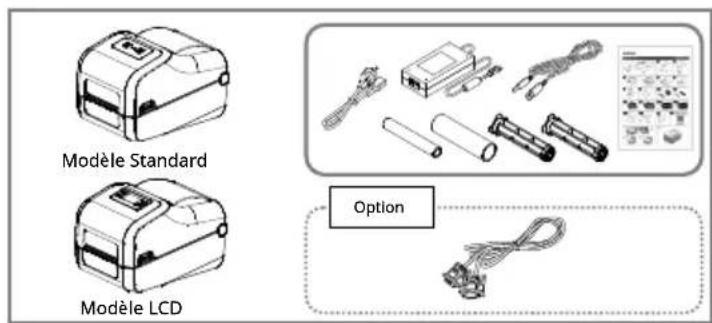

Model	XD540t (Standard i LCD)
Metoda drukowania	Termiczny bezpośredni i transfer termiczny
Rozdzielczość druku	203 dpi (8 punktów/mm)
Maksymalna szerokość druku	104 mm (4.09 cala)
Prędkość druku	Do 127 mm/s (5 ips)
Interfejsy	USB, RS-232, Ethernet, wejście/wyjście równoległe (opcja)
Zasilanie	100-240 V AC, 50/60 Hz
Wymiary (Dł x Szer x Wys)	270 x 200 x 190 mm
Waga	Około 2.5 kg
Główne funkcje	Drukowanie etykiet, kodów kreskowych, tekstów, grafik; wbudowany nóż; opcja LCD
Bezpieczeństwo	Używaj wyłącznie oryginalnych akcesoriów Bixolon; unikaj wstrząsów i płynów; odłącz w przypadku anomalii
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać płynów; zapewnić dobrą wentylację
Części zamienne i naprawialność	Skontaktuj się ze sprzedawcą lub stroną Bixolon w celu naprawy; nie demontuj samodzielnie
Informacje ogólne	Instrukcja dostępna w formacie PDF za darmo; wersje wielojęzyczne

Często zadawane pytania - XD540t Bixolon

Jak zainstalować drukarkę XD540t po raz pierwszy?

Rozpakuj drukarkę, usuń zabezpieczenia transportowe. Podłącz przewód zasilający do uziemionego gniazdka. Podłącz kable interfejsu (USB, Ethernet itp.) do komputera. Zainstaluj dostarczone sterowniki Bixolon lub pobierz je z oficjalnej strony. Postępuj zgodnie z instrukcjami w podręczniku.

Jak załadować taśmę i etykiety?

Otwórz górną pokrywę. Włóż rolkę etykiet na uchwyt, przestrzegając kierunku papieru. W przypadku transferu termicznego zamontuj taśmę barwiącą na szpulach, dopasowując nacięcia. Zamknij pokrywę. Użyj przycisków regulacji, aby w razie potrzeby dostosować pozycję.

Co zrobić, jeśli drukarka nie drukuje?

Najpierw sprawdź, czy drukarka jest włączona i kabel jest prawidłowo podłączony. Upewnij się, że sterownik jest zainstalowany i wybrany port jest poprawny. Sprawdź, czy papier i taśma są prawidłowo załadowane, a pokrywa jest dobrze zamknięta. Skonsultuj się z przewodnikiem rozwiązywania problemów w instrukcji.

Jak wyczyścić drukarkę?

Wyłącz i odłącz drukarkę. Użyj miękkiej, suchej szmatki do czyszczenia zewnętrznej części. W przypadku głowicy drukującej użyj wacika nasączonego alkoholem izopropylowym po każdej wymianie taśmy. Unikaj kontaktu z płynami wewnątrz.

Czy mogę używać etykiet innych niż Bixolon?

Tak, drukarka akceptuje standardowe etykiety. Jednak dla optymalnej jakości i uniknięcia uszkodzenia głowicy drukującej zaleca się stosowanie materiałów eksploatacyjnych certyfikowanej jakości. Etykiety muszą spełniać wymiary określone w instrukcji.

Jak zresetować drukarkę do ustawień fabrycznych?

Wyłącz drukarkę. Przytrzymaj przycisk PAUSE (lub FEED w zależności od modelu) podczas ponownego włączania urządzenia. Zwolnij przycisk po kilku sekundach. Drukarka zresetuje się i wydrukuje raport konfiguracji.

Etykiety wychodzą białe, mimo że jest taśma?

Sprawdź, czy taśma jest zainstalowana we właściwym kierunku (strona z tuszem powinna stykać się z papierem). Poziom kontrastu (gęstość druku) może być zbyt niski: dostosuj go w ustawieniach sterownika lub poprzez menu. Jeśli problem nadal występuje, wymień taśmę.

Jak wymienić nóż do papieru?

Nóż do papieru jest opcjonalnym akcesorium. Aby go wymienić, odłącz drukarkę, otwórz pokrywę, usuń śruby mocujące i odłącz kabel noża. Zamontuj nowy, postępując w odwrotnej kolejności. Sprawdź instrukcję, aby uzyskać szczegółowe schematy.

Drukarka wyświetla błąd 'Head Overheat' – co robić?

Pozwól drukarce ostygnąć przez kilka minut. Ten błąd pojawia się, gdy głowica drukująca przekroczy określoną temperaturę. Zmniejsz prędkość druku lub gęstość w ustawieniach. Upewnij się, że drukarka znajduje się w dobrze wentylowanym miejscu.

Gdzie znaleźć numer seryjny drukarki?

Numer seryjny znajduje się na etykiecie umieszczonej pod drukarką lub wewnątrz pokrywy, w pobliżu komory taśmy. Jest również podany w raporcie konfiguracji wydrukowanym za pomocą menu testowego.

INSTRUKCJA OBSŁUGI XD540t Bixolon

11-A Popchnij do góry 11-B Pociągnij w dół

12 13

W celu uzyskania dalszych informacji zachęcamy do odwiedzenia witryny internetowej firmy BXOLON.

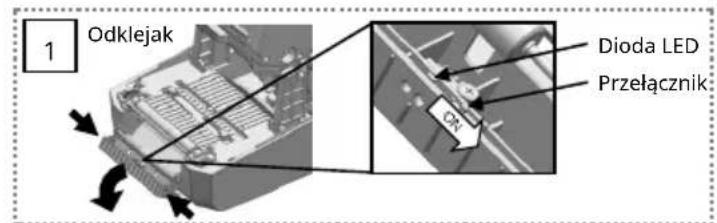

1 Odklejak Dioda LED Przełącznik

2 Odklejak

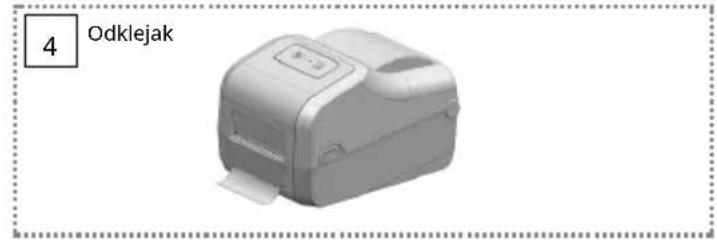

3 Odklejak

OSTRZEŻENIE I PRZESTROGA

Sygnalizuje niebezpieczeństwo śmierci, obrażeń fizycznych, poważnych strat finansowych, uszkodzenia danych itp. dla użytkownika.

Nie podłączeń wielu urządzeń do jednego gniażdka zasilania lub do wadliwego gniażdka zasilania. Należy używać wyłącznie uziemionych gniażdek elektrycznych spełniających normy branżowe. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub pożar.

Nie należy nadmiernie zaginać ani naciągać przewodu zasilającego. Przewód zasilający należy wrisnąć do końca do gniażdka, aby nie pozostał lutyny. Podczas odlączenia przewodu od gniażda zasilania należy go mocno trzymać. Nie wolno odkącać przewodu zasilającego podczasowania urządzenia. Nieprzestrzeganie tego zaleczenia może społowodować porażenie pradem elektrycznym lub pożar.

Nadmierne ilości cierczy należy przechowywać z dala od przewodu zasilającego i gniażdka. W przypadku zabrudzenia przewodów zasilających należy wytrzeć je suchą szmatką. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lubpożar.

jeżeli z produktu wydobywa się dźwny odgłoś, zapach spalenczy lub dym, należy natychmiast wyłączyć zasilanie i odlączyć przewód zasilający. W przypadku upuszczenia urządzenia lub uszkodzenia jego obudowy należy natychmi wyłączyć zasilanie i odlączyć przewód zasilający. Nie naraża urządzenia na wstrząsy. Mogłoby to spowodować uszkodzenie urządzenia lub pożar.

Urządzenie należy zainstalować w stałym miejscu, al zapobiec jego przewróceniu. Podczas przenoszenia urządzenia należy wyłączyć zasilanie i odcłaczyć wszystkie przewody podłączone do urządzenia, w ty przewód zasilający. Może to spowodować uszkodzeń urządzenia.

Nie dopuszczać do przedostania sie ciał obcych do wnętrza urządzenia. Nie umieszczać na urządzeniu ciężkich przedmiotów, cieczy ani metali. Mogłoby to spowodować uszkodzenie urządzenia lub pożar.

Polish

Należy używać wyłącznie oryginalnych produktów firmy BIXOLON. Firma nie zapewnia wsparcia posprzedażowego w przypadku uszkodzeń lub innych problemów związanych z jakością, które mogą wystąpić w przypadku podrobionych (lub regenerowanych) produktów.

Drobne akcesoria lub inne materiały opakowaniów należy przechowywać z dala od małych dzieci. Uwa ryzyko zadiawienia. Niewłaściwe obchodzenie się z urządzeniem może spowodować obrażenia wymagające pilnej pomocy medycznej.

Nie dopuścić do uszkodzenia urządzenia przez ciężkie przedmioty. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub pożar.

Uzrzejcie niewy zainstalowc w doarza wantykowanym miojsu, pzwne, teleglosc o scany. Instalacja productu w irodevisie, w ktorych występcie nadmiernie zystelne, wilgot i walania temperatury lub wyjlskowe intorszywe przybrowenie uzerdzenia mote spowodowat usziedzanie drukanil ko pozar. Wrast temperatury wewiemiejnej mote wypazat pozar. W razie wątplikos co do umieszawienia uzerdzenia niewy skontakował stę z punktus sprzedaży.

Nigdy nie należy samodzielnie demontować, naprawiać ani modyfikować urządzenia, ponieważ spowoduje to utrate gwarancji. W razie konieczności naprawy należy skontaktować się z oryginalnym miejscem zakupu.

W razie wystąpienia problemu z produktem należy skontaktować się z oryginalnym miejscem zakupu lub za pośrednictwem strony napraw produktów w witrynie internetowej firmy BIXOLON (www.bixolon.com).

XD5-40t Series
