BEDIENUNGSANLEITUNG BC 17 Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Umweltschutz

	Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.
	Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte entsorgen Sie Altgeräte, Batterien und Akkus deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Bestimmungsgemäße Verwendung

Das Ladegerät dient zum Laden folgender Akkupacks mit Nennspannung von 18 V bis 36 V:

Akkupack BP 25		50/18	BP 500/18	BP 750/36
Spannung	V 18	18 36
Akkutyp -- Li-lon		Li-lon Li-lon
Nennka-pazität	Ah 2,	5 6,2 7,5
Ladezeit, ca.	m	i	n	4 0
Bestell-nummer	-- 6.6	54-364.0	6.654-387.0	4.654-016.0

⚠ VORSICHT

Verletzungsgefahr, Beschädigungsgefahr durch explodierenden Akku! Nur die angegebenen Akkutypen mit diesem Ladegerät laden.

Nur unbeschädigte Akkus laden.

– Dieses Gerät ist für den gewerblichen Gebrauch geeignet.
– Umbauten und nicht vom Hersteller autorisierte Veränderungen sind aus Sicherheitsgründen untersagt.
Jede andere Verwendung ist unzulässig. Für Gefährdungen, die durch unzulässige Verwendung entsteht, haftet der Anwender.

Geräteelemente

1 Netzstecker
2 Akkuhalter
3 LED rot, Funktion
- leuchtet: Temperatur zu hoch/niedrig
- blinkt: Kontaktprobleme, Akkupack defekt
4 LED grün, Ladezustand
- leuchtet: Akkupack voll
- blinkt: Akkupack wird geladen
Beide LEDs blinken: Akkupack defekt

Symbole auf dem Gerät

Ladegerät vor Nässe schützen und trocken lagern. Gerät ist nur zur Verwendung in Räumen geeignet, Gerät nicht dem Regen aussetzen.

Sicherheitshinweise

⚠ GEFAHR

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauch des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vor jeder Benützung Ladegerät, Netz-kabel und Akkupack auf Beschädigung kontrollieren. Beschädigte Geräte nicht mehr verwenden und beschädigte Teile nur von Fachpersonal instand setzen lassen. Verlängerungsleitungen regelmäßig kontrollieren und bei Beschädigung ersetzen.
  – Ladegerät nicht in verschmutztem oder nassem Zustand benutzen.
  – Die Netzspannung muss mit der auf dem Typenschild des Ladegeräts angegebenen Spannung übereinstimmen.
  – Ladegerät nicht in explosionsgefährdeter Umgebung betreiben.
  – Ladegerät nicht am Netzkabel tragen.
• Netzkabel von Hitze, scharfen Kanten, Öl und sich bewegenden Geräteteilen fernhalten.
• Verlängerungskabel mit Mehrfachsteckdosen und gleichzeitigem Betrieb von mehreren Geräten sind zu vermeiden.
  – Netzstecker nicht durch Ziehen am Netzkabel aus der Steckdose ziehen.

– Ladegerät nicht abdecken und Lüftungsschlitze des Ladegeräts frei halten.
- An die Kontakte des Akkuhalters dürfen keine Metallteile gelangen, Kurzschlussgefahr.
– Ladegerät nicht öffnen. Reparaturen nur von Fachpersonal ausführen lassen.
– Ladegerät nur zum Laden zugelassener Akkupacks verwenden, siehe „Bestimmungsgemäße Verwendung“.
– Nur saubere und trockene Akkupacks auf den Akkuhalter des Ladegerätes schieben.
- Keine Batterien (Primärzellen) aufladen, Explosionsgefahr.
- Keine beschädigten Akkupacks aufladen. Beschädigte Akkupacks ersetzen.
- Akkupacks nicht zusammen mit Metallgegenständen aufbewahren, Kurzschlussgefahr.
- Akkupacks nicht ins Feuer oder in den Hausmüll werfen.
- Kontakt mit aus defekten Akkus austretender Flüssigkeit vermeiden. Bei zufälligem Kontakt Flüssigkeit mit Wasser abspülen. Bei Kontakt mit den Augen zusätzlich einen Arzt konsultieren.

Bedienung

Hinweis: Bei Temperaturen unter -10 °C sinkt die Leistungsfähigkeit eines Akku-packs.

Hinweis: Lange Lagerung bei Temperaturen über 40 °C kann die Kapazität eines Akkupacks verringern.

→ Netzstecker in Steckdose stecken.
– Das Gerät führt einen Selbsttest aus. Dabei leuchten für 1 Sekunde beide LEDs. Anschließend geht das Gerät in Stand-By Betrieb: beide LEDs gehen aus.
→ Akkupack auf den Akkuhalter des Ladegeräts schieben.
- Der Akkupack wird automatisch geladen, die grüne LED blinkt.

– Ist der Akkupack zu heiß oder zu kalt, leuchtet die rote LED. Der Ladevorgang startet, wenn der Akkupack die korrekte Ladetemperatur (5 °C...45 °C) erreicht hat.
– Ist der Akkupack vollständig geladen, leuchtet die grüne LED. Das Ladegerät schaltet auf Erhaltungsladung um.
→ Akkupack abnehmen und in das Gerät einsetzen.

Hinweis: Der aufgeladene Akkupack kann bis zur Verwendung auf dem Ladegerät bleiben. Es besteht keine Gefahr der Überladung.

Hinweis: Um unnötigen Energieverbauch zu vermeiden, sollte das Ladegerät jedoch ausgesteckt werden, sobald der Akkupack vollständig geladen ist.

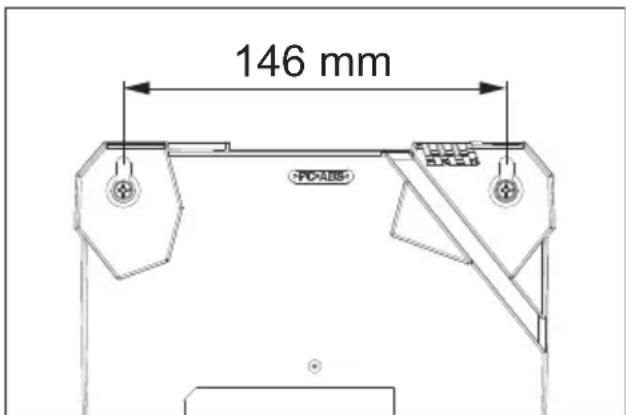

Wandbefestigung

146 mm PCAIS

→ Beide Gummifüße mit einem Schraubendreher entfernen.
→ Vor der Montage die Wand auf Tragfähigkeit überprüfen. Gewicht des Gerätes inklusive Akkupack, siehe „Technische Daten“.
– Der Netzstecker muss immer frei zugänglich bleiben.

Hilfe bei Störungen

- Rote LED leuchtet:

Der Akkupack ist zu heiß oder zu kalt. Der Ladevorgang startet, wenn der Akkupack die korrekte Ladetemperatur erreicht.

- Rote LED blinkt:

Akkupack ist nicht korrekt auf den Akkuhalter aufgesetzt.

Akkupack ist defekt.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Technische Daten

BC 1/7
Spannungsbereich Akku	V 14,4...36
Ladestrom A 6,5
Akkutyp -- Li-Ion
Netzspannung V 220...2	40
Frequenz Hz 50-60
Max. Eingangsleistung W	290
Typisches Betriebsgewicht	kg 1,1
Abmessungen (I x b x h)	mm 1	83 x 176 x 92

Akkupack		BP 250/18	BP 500/18	BP 750/36
Typisches Betriebs-gewicht	kg	0,5	0,8	1,8
