Produkttyp	Aufstellpool mit Sandfilter
Marke	Bestway
Modell	Platinum Steel 5615G
Poolmaterial	Stahl und PVC
Filterdurchmesser	254 mm
Filterfläche	0,05 m²
Maximaler Betriebsdruck	0,83 bar (12 PSI)
Empfohlener Betriebsdruck	< 0,45 bar (6,5 PSI)
Maximale Wassertemperatur	35 °C
Empfohlener Sandtyp	Quarzsand Nr. 20, 0,45-0,85 mm
Sandkapazität	ca. 9 kg
Funktionen des 6-Wege-Ventils	Filtern, Geschlossen, Rückspülen, Nachspülen, Ablassen, Zirkulation
Integrierte Zeitschaltuhr	Programmierbare Zyklen von 4 bis 24 Stunden
Elektrischer Schutz	Fehlerstromschutzschalter (RCD) 30 mA empfohlen
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	In der Anleitung nicht angegeben
Kabellänge	Nicht angegeben
Gewicht des montierten Sandfilters	Über 18 kg
Filterabmessungen (H x B x T)	528 x 480 x 254 mm
Filterwartung	Monatliches Rückspülen und Nachspülen empfohlen
Winterlagerung	Demontage, Entleerung und Lagerung im Innenraum
Sicherheit	Pumpe nicht verwenden, wenn sich Personen im Pool befinden
Garantie	Nicht angegeben

Häufig gestellte Fragen - Platinum Steel 5615G BESTWAY

Wie installiere ich den Sandfilter Bestway Platinum Steel 5615G?

Stellen Sie den Filter auf einen festen, ebenen Untergrund, mindestens 2 Meter vom Beckenrand entfernt. Befestigen Sie ihn senkrecht über die Montagelöcher (Durchmesser 8 mm, Lochabstand 86 mm). Schließen Sie die Schläuche gemäß dem mitgelieferten Diagramm an und verwenden Sie Schläuche mit 32 mm (1,25 Zoll) Durchmesser. Stellen Sie sicher, dass die Steckdose mehr als 3,5 m vom Pool entfernt ist.

Welche Sandart und welche Menge verwenden?

Verwenden Sie Quarzsand Nr. 20 (0,45-0,85 mm), etwa 9 kg. Geben Sie zunächst etwas Wasser in den Behälter, um den Verteiler zu schützen, und fügen Sie dann den Sand hinzu. Sie können auch Flowclear™-Polysphären (28 g als Ersatz für 1 kg Sand) verwenden. Achtung: Ungeeigneter Sand kann den Filter beschädigen.

Wie starte ich den Filter zum ersten Mal?

Stellen Sie das Ventil auf Rückspülen, schalten Sie die Pumpe 3-5 Minuten lang ein, bis das Wasser klar ist. Schalten Sie aus, wechseln Sie zu Nachspülen für 1 Minute. Schalten Sie aus, stellen Sie auf Geschlossen, füllen Sie ggf. den Wasserstand im Pool auf. Schalten Sie schließlich auf Filtern für den Normalbetrieb.

Was tun, wenn Sand in den Pool gelangt?

Überprüfen Sie zunächst, ob der Sand die richtige Körnung hat (#20). Wenn der Sandstand zu hoch ist (über der MAX-Marke), entfernen Sie den Überschuss. Stellen Sie sicher, dass der Skimmer (Korb) nicht beschädigt ist. Vermeiden Sie es, die Ventilstellung zu ändern, ohne die Pumpe vorher auszuschalten.

Wie reinige ich den Sandfilter?

Wenn das Manometer 0,45 bar (6,5 PSI) oder mehr anzeigt oder der Durchfluss gering ist, führen Sie eine Rückspülung durch: Schalten Sie die Pumpe aus, stellen Sie das Ventil auf diese Funktion, schalten Sie sie 3-5 Minuten lang wieder ein, bis das ablaufende Wasser klar ist. Spülen Sie dann 1 Minute nach und kehren Sie zur Filtration zurück. Wiederholen Sie dies etwa einmal im Monat.

Wie überwintere ich Pool und Filter?

Spülen Sie den Filter rückwärts, leeren Sie den Pool, schrauben Sie den Ablassstopfen des Behälters ab, um das Wasser abzulassen, entfernen Sie den gesamten Sand, trocknen Sie alle Komponenten, trennen Sie die Schläuche und lagern Sie den Filter an einem trockenen, frostfreien Ort. Bei Nichteinhaltung kann die Garantie erlöschen.

Das Steuerventil leckt an der Öffnung D, was tun?

Überprüfen Sie, ob das Ventil richtig auf eine Funktion eingestellt ist (nicht zwischen zwei). Wenn die Dichtung beschädigt ist, ersetzen Sie sie. Stellen Sie sicher, dass der Verschlussstopfen der Öffnung D fest angezogen ist, wenn die Funktion keine Ableitung erfordert.

Welche elektrischen Sicherheitsvorkehrungen gibt es?

Die Pumpe muss an eine Steckdose mit Erdung und durch einen Fehlerstromschutzschalter (RCD) mit 30 mA geschützt angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Vor jeder Wartung immer den Stecker ziehen. Der Abstand zwischen Steckdose und Pool muss mindestens 3,5 m betragen. Verwenden Sie die Pumpe nicht, wenn sich Personen im Wasser befinden.

Wie stelle ich die Zeitschaltuhr des Filters ein?

Drehen Sie den Knopf der Zeitschaltuhr, um die gewünschte Betriebsdauer (4, 6, 8, 10, 12 oder 24 Stunden) auszuwählen. Der Zyklus enthält eine automatisch berechnete Ruhezeit für einen Gesamtzyklus von 24 Stunden (außer Position 24h, die kontinuierlich läuft). Der neue Zyklus beginnt, sobald Sie den Knopf drehen.

Warum zirkuliert das Wasser nicht?

Überprüfen Sie, ob die Verschlussstopfen von den Öffnungen entfernt wurden, das Ventil nicht auf Geschlossen steht, der Siebkorb nicht verstopft ist und die Luft entlüftet wurde (Wasser tritt aus Öffnung D aus). Wenn das Problem weiterhin besteht, überprüfen Sie die Schläuche und Anschlüsse und wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Platinum Steel 5615G BESTWAY

SANDFILTERANLAGE GEBRAUCHSANLEITUNG

Besuchen Sie den YouTube-Kanal von Bestway YouTube

SICHERHEITSANWEISUNGEN

ACHTUNG

WICHTIGE SICHERHEITSANWEISUNGEN BITTE LESEN UND BEACHTEN SIE ALLE SICHERHEITSBESTIMMUNGEN.

Bei der Installation und der Benutzung von elektrischen Geräten müssen die grundlegenden Sicherheitsbestimmungen einschließlich der folgenden immer beachtet werden:

• Die Pumpe muss über einen Trenntransformator oder über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Ansprechdifferenzstrom von nicht mehr als 30mA versorgt werden.
  • Die Stromquelle muss mindestens 4 m vom Pool entfernt sein.
• Das Gerät muss von einer geerdete Stromquelle mit Spannung versorgt werden
• ELEKTROSCHOCKGEFAHR - Die Pumpe darf nicht betrieben werden, wenn sich Personen im Pool aufhalten. Bei defektem Sandfilter darf der Pool nicht genutzt werden.
• VERGRABEN SIE KEINE KABEL. Verlegen Sie die Kabel so, dass die Gefahr einer Beschädigung durch Rasenmäher, Heckenscheren usw. vermieden wird.
• Ersetzen Sie beschädigte Kabel sofort, um jede Gefahr von elektrischen Schlägen zu vermeiden.
• Falls das Netzkabel beschädigt ist, muss es durch den Hersteller, den Kundendienst oder in entsprechender Weise qualifizierte Person ausgewechselt werden, um die Gefahr von Stromschlägen zu vermeiden.
• Es können keine Verlängerungskabel verwendet werden.
• Elektroschlaggefahr. Der Einsatz des Sandfilters mit einer ungeeigneten Stromversorgung ist gefährlich und kann zu schweren Funktionsstörungen des Sandfilters führen.
• Entfernen Sie den Erdungsleiter nicht und nehmen Sie keine Änderungen am Stecker vor. Verwenden Sie keine Adapterstecker. Lassen Sie die Erdung Ihrer Steckdosen von einem qualifizierten Elektriker überprüfen.
• Behandeln Sie den Sandfilter vorsichtig. Ziehen oder tragen Sie den Sandfilter

nicht am Netzkabel. Ziehen Sie den Stecker nie mit dem Netzkabel aus der Steckdose. Schützen Sie das Kabel vor Beschädigungen. Der Sandfilter muss vor scharfkantigen Gegenständen, Öl, beweglichen Teilen und Hitze geschützt werden.

• Trennen Sie dieses Produkt immer von der Stromversorgung, bevor Sie es ausbauen, reinigen, warten oder Einstellungen daran vornehmen.
• Stecken Sie das Gerät nicht mit nassen Händen ein oder aus.
• Stecken Sie das Gerät immer aus:

- An Regentagen

- Bevor Reinigungs- oder Wartungsarbeiten durchgeführt werden.

- wenn Sie das Produkt für einen längeren Zeitraum unbeaufsichtigt lassen (z. B. während des Urlaubs)

- Wird das Gerät für einen längeren Zeitraum nicht benutzt (z. B. im Winter), muss das Poolset demontiert und in Innenräumen gelagert werden.

- VORSICHT: Bitte lesen Sie diese Anweisungen jedes Mal sorgfältig durch, bevor Sie das Gerät benutzen und installieren/montieren.

- Bewahren Sie diese Anweisungen sorgfältig auf. Beachten Sie bei jedem erneuten Aufbau des Pools diese Anweisungen.

- Sollten diese Anweisungen verloren gehen, kontaktieren Sie Bestway oder suchen Sie das Dokument auf unserer Website: www.bestwaycorp.com

- Elektrische Installationen sollten die nationalen Anschlussvorschriften beachten. Lassen Sie sich von einem qualifizierten Elektriker in allen Fragen beraten.

VORSICHT: Dieser Sandfilter wurde ausschließlich für die Benutzung in lagerbaren Pools konzipiert. Nicht in fest installierten Pools benutzen. Ein lagerbarer Pool ist so konstruiert, dass es zur Lagerung abgebaut und anschließend wieder aufgebaut werden kann. Ein fest installierter Pool ist so konstruiert, dass es nicht für die Lagerung abgebaut werden kann.

- Dieses Gerät kann von Kindern ab 8 Jahren oder älter sowie von Personen mit physischen, sensorischen oder mentalen Einschränkungen oder mangelnder Erfahrung und mangelnden Kenntnissen benutzt werden, sofern sie entsprechend beaufsichtigt oder mit der Bedienung des Gerätes und den damit verbundenen Gefahren vertraut gemacht wurden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden. (Für den EU-Markt)

- Dieses Gerät darf nicht von Personen (inklusive Kinder) mit physischen, sensorischen oder mentalen Einschränkungen oder mangelnder Erfahrung und mangelnden Kenntnissen benutzt werden, wenn diese nicht durch eine für ihre Sicherheit verantwortliche Person entsprechend beaufsichtigt werden oder mit der Bedienung des Gerätes und den damit verbundenen Gefahren vertraut gemacht wurden. Kinder müssen während der Nutzung beaufsichtigt werden,

um sicherzustellen, dass sie nicht mit dem Gerät spielen. (Für Nicht-EU-Märkte)

- Reinigung und Wartung durch den Benutzer müssen von einem mindestens 18 Jahre alten Erwachsenen durchgeführt werden, der mit den Gefahren eines elektrischen Schlages vertraut ist.

HINWEIS:

- Setzen Sie den Sandfilter auf eine feste und ebene Unterlage. Bitte stellen Sie sicher, dass sich der Sandfilter zumindest zwei Meter vom Rand des Pools entfernt befindet. Halten Sie so viel Abstand wie möglich.

- Achten Sie darauf, dass die Position des Pools und des Sandfilters eine angemessene Lüftung, die Dränage und den Zugang für die Wartung gewährleistet. Positionieren Sie den Sandfilter nie an einer Stelle, an der sich Wasser ansammeln kann oder wo er den Verkehr stört.

• Die Steckdose muss nach der Installation des Pools zugänglich sein. Die Steckdose des Sandfilters sollte zumindest 3,5m vom Pool entfernt sein.

- Die Witterungsbedingungen können sich auf die Leistung und die Lebensdauer des Sandfilters auswirken; schützen Sie den Sandfilter in geeigneter Weise vor unnötigem Verschleiß bei kalter oder heißer Witterung und/oder Sonnenaussetzung.

- Bitte prüfen Sie alle Komponenten des Sandfilters vor der Benutzung. Bitte wenden Sie sich an den Bestway-Kundendienst unter der im Handbuch angegebene Adresse, falls beim Kauf Teile fehlen oder beschädigt sind.

- Defekte Teile müssen unverzüglich ausgetauscht werden. Verwenden Sie ausschließlich vom Hersteller empfohlene und zugelassene Teile.

- Stellen Sie sicher, dass sich niemand gegen das Gerät lehnt oder darauf setzt.

- Füllen Sie keine Chemikalien in den Sandfilter ein.

- Wenn Chemikalien zum Reinigen des Poolwassers eingesetzt werden, empfehlen wir aus gesundheitlichen Gründen und zur Einhaltung von Vorschriften die Einhaltung einer minimalen Filtrierungszeit.

- Bei der Produktinstallation sind nur die vom Hersteller gelieferten oder angegebenen Medien zu verwenden.

- Es ist unbedingt notwendig zu prüfen, dass die Ansaugöffnungen nicht blockiert sind.

- Es ist empfehlenswert, die Filterung während der Wartungseingriffe auf dem Filtersystem zu stoppen.

- Regelmäßig das Verstopfen des Filters überwachen.

- Es wird eine wöchentliche Kontrolle für Rückspülen oder Reinigung empfohlen. Die tägliche Mindestfilterbetriebsdauer von acht Stunden wird empfohlen, um sauberes Poolwasser zu garantieren.

- Es ist unbedingt notwendig, jegliche beschädigten Elemente oder Elementgruppen so schnell wie möglich zu ersetzen. Verwenden Sie nur von der Person, die das Produkt auf den Markt gebracht hat, empfohlen Teile.

- Alle Filter und Filtermedien müssen regelmäßig untersucht werden, um

sicherzustellen, dass keine Schmutzansammlungen vorliegen, die eine korrekte Filterung verhindern. Die Entsorgung jeglicher gebrauchten Filtermeiden muss in Einklang mit den geltenden Vorschriften/Gesetzen erfolgen.

• Beachten Sie alle im Handbuch beschriebenen Sicherheitsvorschriften und Empfehlungen. Im Fall von Zweifeln hinsichtlich der Pumpe oder Umwälzvorrichtungen wenden Sie sich bitten an einen Installationsfachmann oder an den Hersteller/Importeur/Händler. Die Installation der Wasserzirkulation muss im Einklang mit den europäischen sowie den nationalen/lokalen Bestimmungen erfolgen, insbesondere wenn es sich um elektrische Fragen handelt. Jegliche Änderungen der Ventilposition, Pumpen-oder Gittergröße kann zu einer Änderung des Durchflusses und einer Erhöhung der Ansauggeschwindigkeit führen.

- Dieses Produkt darf nicht für kommerzielle Zwecke benutzt werden. BITTE LESEN SIE DAS HANDBUCH SORGFÄLTIG DURCH UND BEWAHREN SIE ES ALS KÜNFTIGE REFERENZ AUF.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

UMWELTSCHUTZ

Die Bedeutung der durchstrichenen Mülltonne:

Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte geben Sie das Produkt zum Recyceln an eine entsprechende Einrichtung. Erkundigen Sie sich dafür bei Ihrer örtlichen Behörde oder Ihrem Händler.

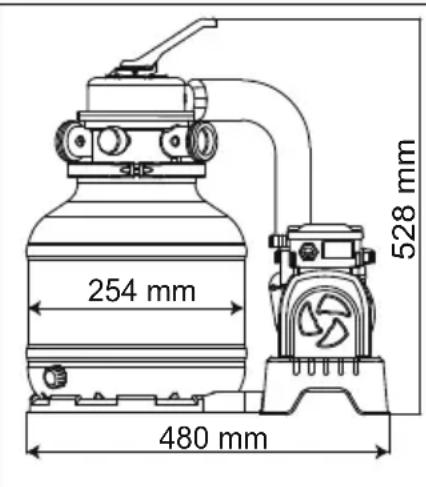

SPEZIFIKATIONEN

Filterdurchmesser:	254 mm
Effektive Filterfläche:	0.05 m^2 (0.54 ft ^2 )
Max. Betriebsdruck:	0.83 Bar(12 PSI)
Arbeitsdruck des Sandfilters:	<0.45 Bar(6.5 PSI)
Max. Wassertemperatur:	35°C
Sand:	Nicht eingeschlossen
Sandgröße:	#20 Quarzsand,0.45-0.85 mm
Fassungsvermögen Sand:	Approximately 9 kg

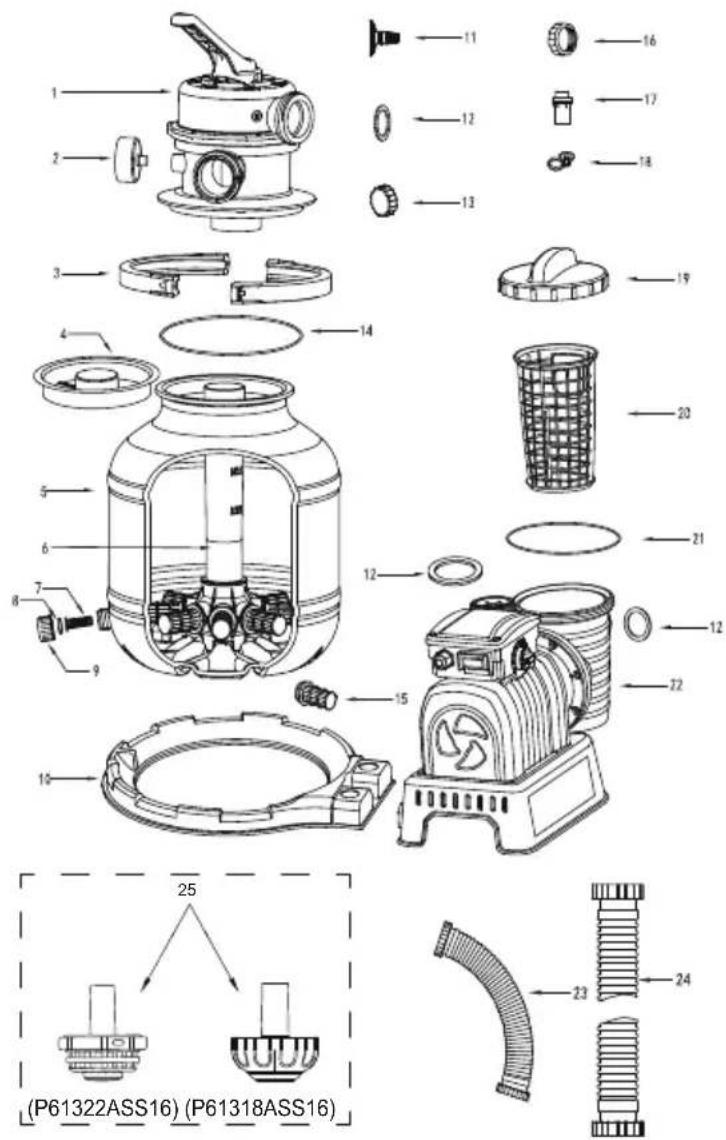

ÜBERSICHT BAUTEILE

Bitte überprüfen Sie vor der Montage des Sandfilters alle Bauteile und machen Sie sich mit ihnen vertraut.

(Sie benötigen einen

Schraubendreher.)

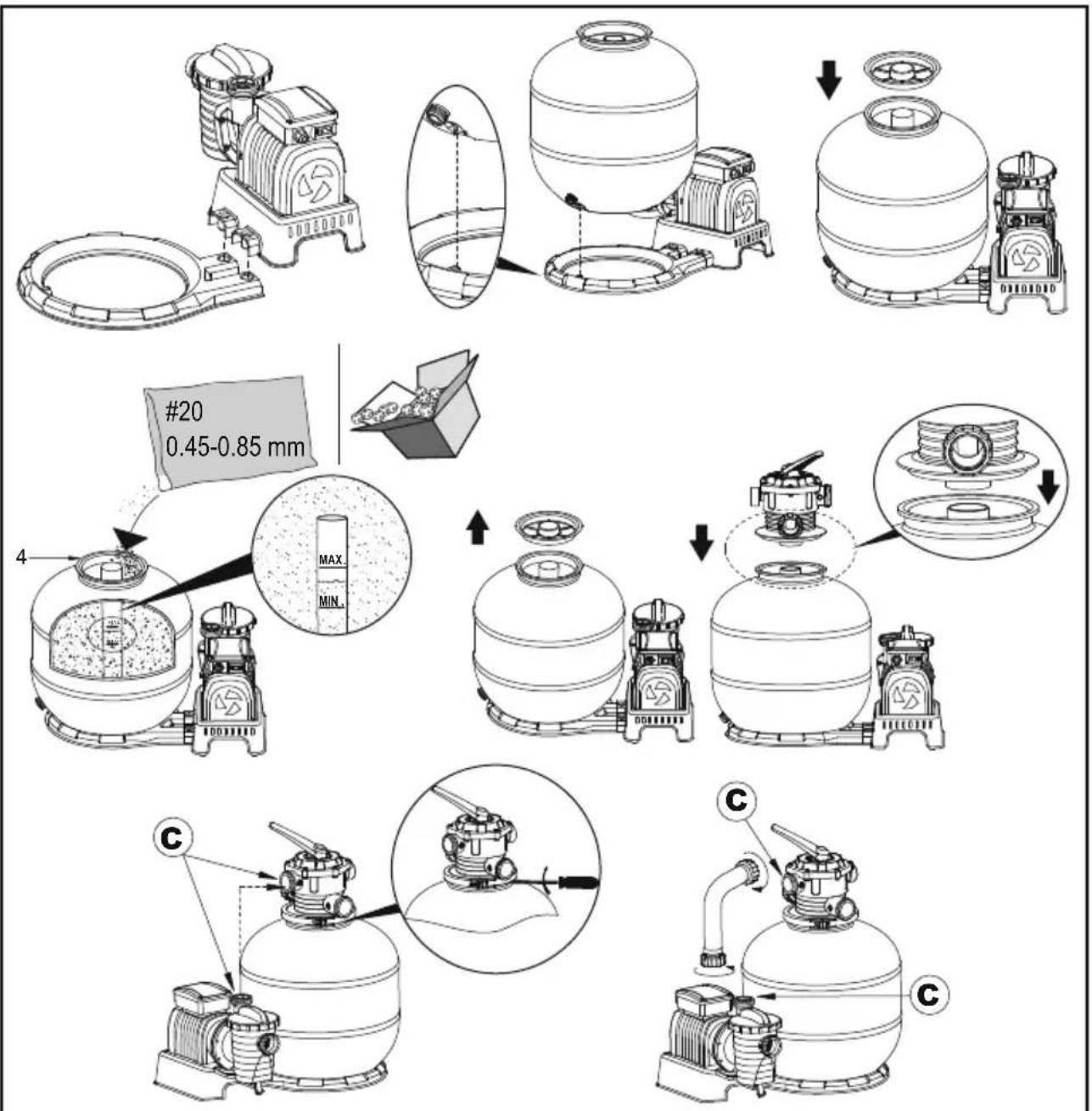

1. Entnehmen Sie vorsichtig alle Komponenten aus der Verpackung und stellen Sie sicher, dass nichts beschädigt ist. Wenden Sie sich umgehend an den Händler, bei dem Sie die Ausrüstung gekauft haben, falls Komponenten beschädigt sind.

2. Setzen Sie den Sandfilter auf eine feste und ebene Unterlage, vorzugsweise auf eine Betonplatte.

Stellen Sie den Sandfilter so auf, dass die Anschlüsse und das Steuerventil für den Betrieb, die Wartung und die Vorbereitung für den Winter zugänglich sind.

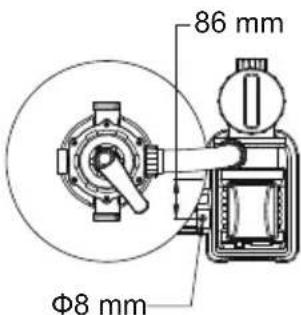

1. Der TEST-Standard EN60335-2-41 schreibt vor, dass der Sandfilter senkrecht auf dem Boden befestigt wird oder ein Gestell aus Holz bzw. Beton vor dem Gebrauch errichtet wird, umein unbeabsichtigtes Umfallen des Sandfilters zu verhindern. Das Gewicht des vollständig montierten Sandfilters überschreitet 18kg. Die Montagebohrungen müssen einen Durchmesser von 8mm sowie einen Abstand von 86mm zueinander aufweisen. Verwenden Sie zwei Schrauben und Muttern mit einem Durchmesser von maximal 8mm, um den Sandfilter am Gestell zu befestigen.

VERWENDEN SIE NUR FILTERSAND/FLOWCLEAR™ POLYSPHERE™ FÜR DIE SANDFILTERANLAGE.

HINWEIS: Verwenden Sie ausschließlich kalk- und lehmfreien Spezialfiltersand für Pools: #20 Quarzsand, 0,45-0,85mm, ca. ein Sack zu 9kg sollte ausreichen. Wenn Sie keinen Filtersand in der empfohlenen Größe verwenden, reduziert sich die Filterleistung und der Sandfilter kann beschädigt werden, wobei es zu einem Garantieverlust kommt.

WICHTIG: Wir empfehlen die Verwendung von #20 Quarzsand bei dieser Sandfilteranlage. Dieser ist speziell für das Auffangen von Partikeln im Bereich von 20 - 100 Mikron ausgelegt.

Kleine Rückstände können durch den Sand zurück in den Pool gelangen. Dies ist normal, besonders wenn der Schmutz fein oder verschlammt ist. Um dies zu verhindern, empfiehlt es sich, die Anweisungen im Handbuch zu befolgen und ggf. eine Rückspülung durchzuführen.

Bei Fragen zur chemischen Reinigung kontaktieren Sie am besten einen Chemikalienhersteller oder den Verkäufer Ihres Pools. Die richtige Wartung des Sandes verbessert die Reinigungsleistung und verhindert die Festsetzung von Ölen oder Kalkablagerungen.

Wenn Sie größere Schmutzmengen vom Poolboden absaugen, empfiehlt es sich, nach der Hälfte eine Rückspülung des Filtersandes durchzuführen. Grundsätzlich sollte nach jeder Reinigung des Poolbodens eine Rückspülung durchgeführt werden.

HINWEIS: Füllen Sie dann etwas Wasser in den unteren Tank, um den Reiniger in die Kollektornabe einzutauchen.

HINWEIS: Filtersand/Flowclear™ Polysphere™ ist nicht enthalten.

HINWEIS: Verwenden Sie 28 g (0.06 lbs) Flowclear™ Polysphere™ als Ersatz für 1 kg (2,20 lbs) Filtersand.

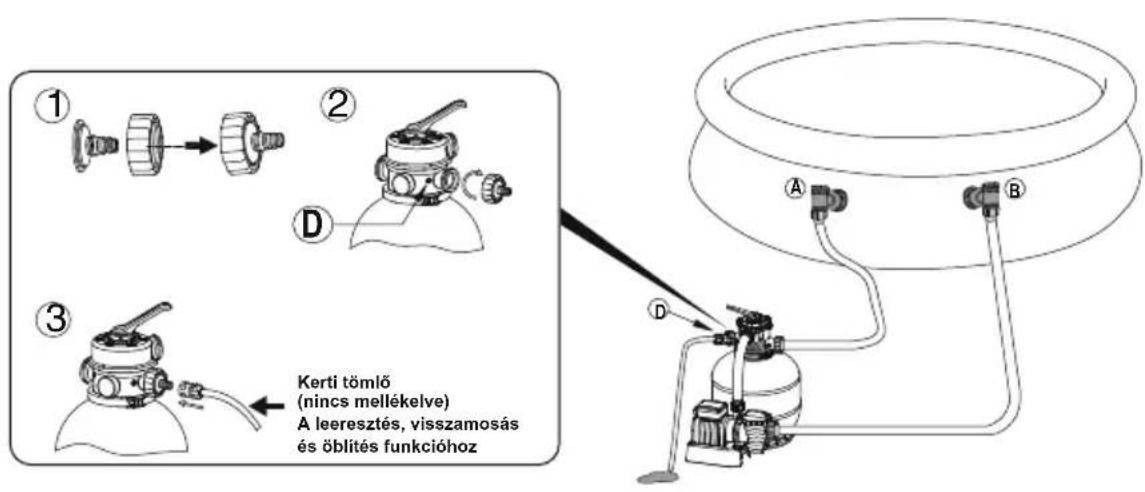

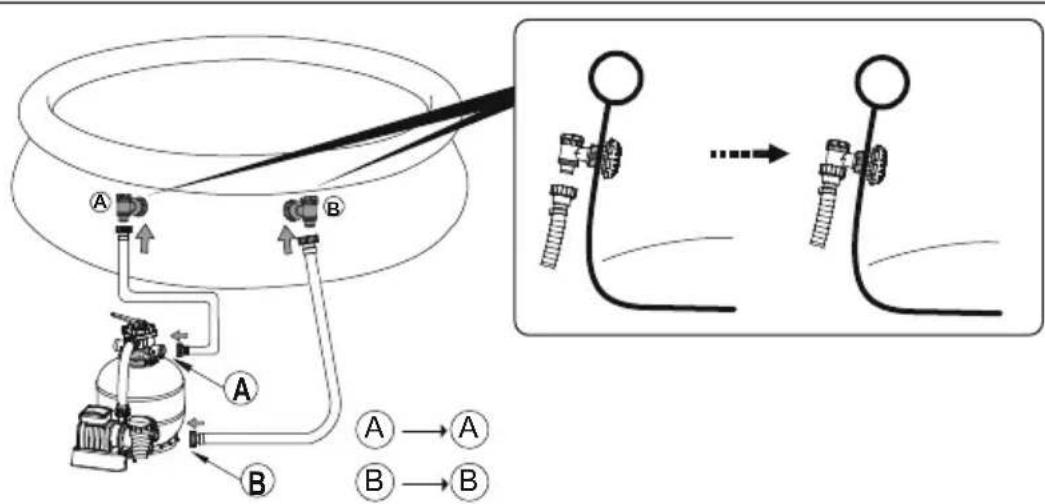

ANSCHLUSS AN DEN POOL
1

FÜR POOLVENTILE MIT EINEM DURCHMESSER VON 32 MM(1,25 ZOLL)

STOPP Lesen Sie vor dem Einschalten das Handbuch aufmerksam durch.

BETRIEB

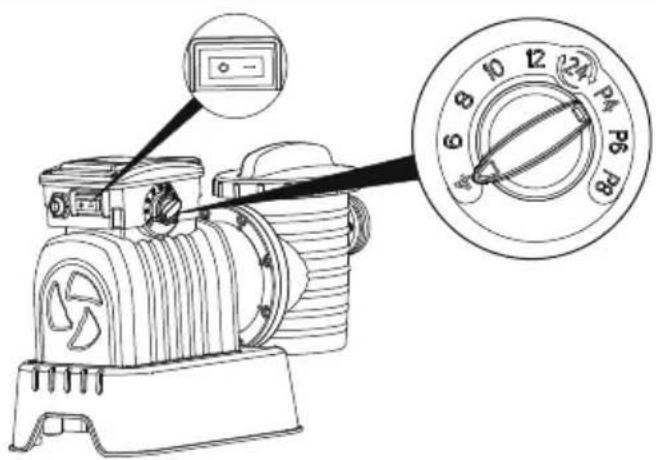

ZEITSCHALTUHR

1. Verbinden Sie das Gerät mit der Stromquelle. Schalten Sie den Netzschalter „EIN“ (-). Der Sandfilter nimmt die Arbeit sofort auf.
2. Schalten Sie den Netzschalter „AUS“ (0). Der Sandfilter stoppt sofort.
3. Nach dem Einschalten können Sie die Betriebsdauer, Ruhe- und Zykluszeit durch Drehen des Einstellrades in die gewünschte Stellung bringen. Weitere Angaben entnehmen Sie bitte der nachstehenden Tabelle.
4. Wenn das Timer-Stellrad in eine neue Stellung gedreht wird, wird der vorherige Timer-Zyklus automatisch überschrieben und der neu eingestellte Zyklus beginnt.
5. Immer, wenn der Filter eingeschaltet oder neu gestartet wird, beginnt ein neuer Zyklus basierend auf der Stellung des Stellrades.
   HINWEIS: Wenn das Stellrad in die 24-Stunden-Stellung (24) gedreht wird, arbeitet der Sandfilter ununterbrochen ohne Ruhezeit.

Position	Arbeitszeit (H)	Ruhezeit (H)	Zyklusperiode (H)
4	4	20	24
6	6	18	24
8	8	16	24
10	10	14	24
12	12	12	24
24	24	0	24
P4	4	4	8
P6	6	6	12
P8	8	8	16

ÜBERSICHT STEUERVENTIL

ACHTUNG: Ziehen Sie zur

Vermeidung von Beschädigungen und Verletzungen immer den

Stecker des Sandfilters heraus, bevor Sie die Funktion des

Steuerventils ändern. Die

Änderung der Position des Ventils während des Betriebs kann zu

Beschädigungen des Steuerventils

führen, die zu Verletzungen oder Sachschäden führen können.

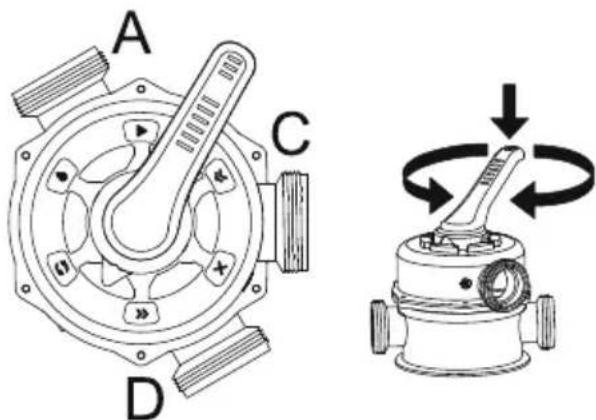

Benutzung des Steuerventils

Drücken Sie den Griff des Steuerventils herunter und drehen Sie ihn auf die gewünschte Funktion.

FUNKTIONEN DES STEUERVENTILS

Das Steuerventil wird für die Wahl von 6 verschiedenen Filterfunktionen verwendet: Filtern, Geschlossen, Ausspülen, Spülen, Ablassen und Umwälzen.

Filtern: Diese Position wird zum Filtern des Poolwassers verwendet und sollte für 99% der zeit eingestellt werden. Das Wasser wird durch den Sandfilter gepumpt und fließt sauber in den Pool zurück.

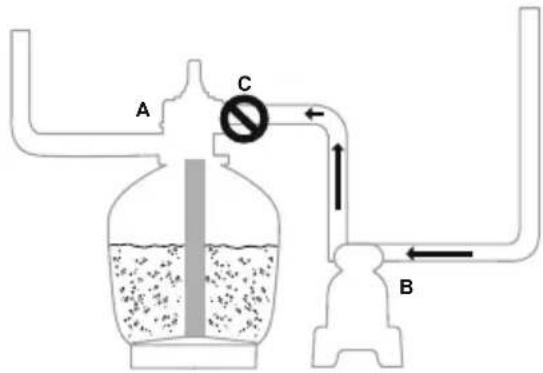

Geschlossen: Diese Funktion unterbricht den Wasserfluss zwischen dem Sandfilter und dem Pool.

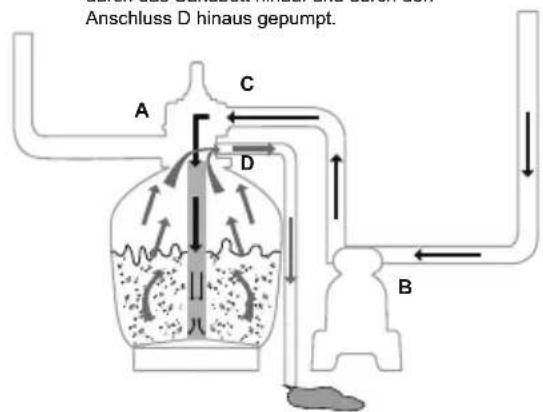

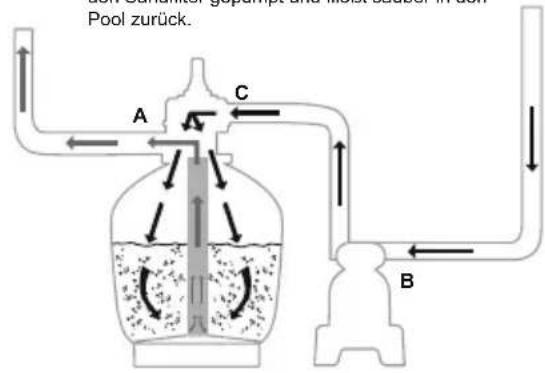

Ausspülen: Diese Funktion wird zum Reinigen des Sandbetts verwendet; das Wasser wird durch die Kollektornabe hinab, durch das Sandbett hinauf und durch den Anschluss D hinaus gepumpt.

Spülen: Diese Funktion für die Inbetriebnahme wird zum Reinigen und Nivellieren des Sandbetts nach dem Ausspülen verwendet; das Wasser wird durch das Sandbett hinab, durch die Kollektornabe hinab und durch den Anschluss D hinaus gepumpt.

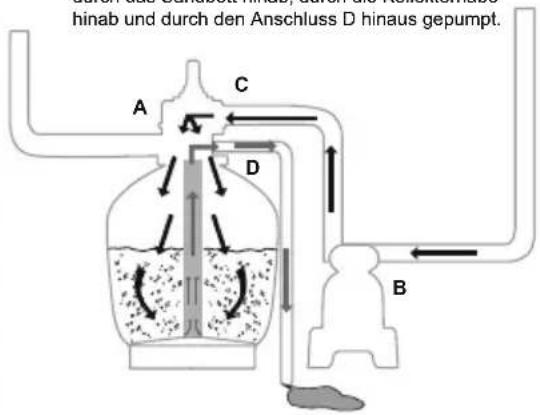

Ablassen: Diese Funktion pumpt das Wasser aus dem Pool ab, das heißt das Wasser wird nicht in den Pool zurück, sondern durch den Anschluss D herausgepumpt.

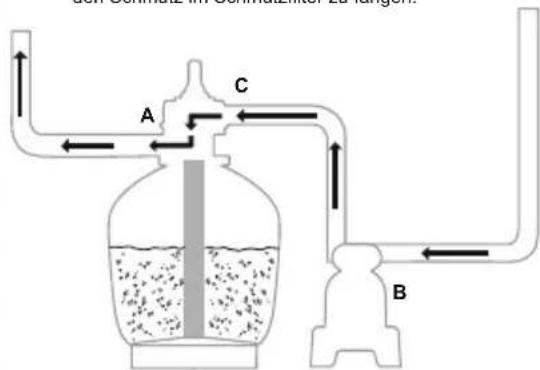

Umwälzen: Diese Funktion wälzt das Poolwasser am Sandfilter vorbei um; benutzen Sie diese Funktion, falls der Filter defekt ist, um den Schmutz im Schmutzfilter zu fangen.

HINWEIS:

• Stellen Sie immer sicher, dass beim Ablassen alle lokalen, regionalen und/oder staatlichen Bestimmungen eingehalten werden. Lassen Sie das Wasser nicht in Bereichen ab, in denen die Gefahr von Überschwemmung oder Beschädigung besteht.

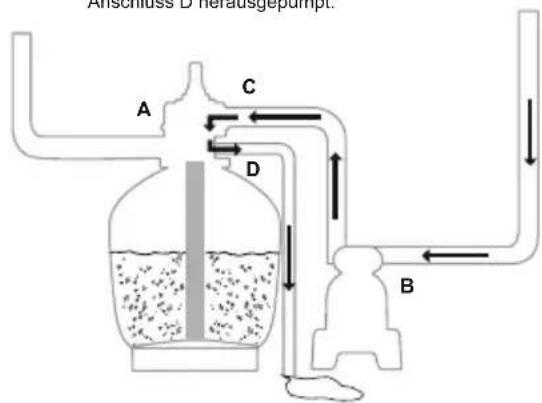

• Das Wasser wird durch den Anschluss D des Steuerventils herausgepumpt, wenn das Steuerventil auf die Position Ausspülen, Spülen oder Ablassen gestellt ist.
• Stecken Sie den Stecker des Sandfilters nicht ein, wenn das Steuerventil auf die

Funktion "Geschlossen" gestellt ist; anderenfalls wird der Sandfilter ernsthaft beschädigt.

• Stellen Sie das Steuerventil nicht zwischen zwei Funktionen, da es anderenfalls undicht wird.
• Schrauben Sie, um ein Auslaufen von Wasser zu vermeiden, bevor Sie den Sandfilter betreiben, die Kappe von Anschluss D auf das Steuerventil am Anschluss D.

ABLASSEN DER LUFT

Den Hebel des Regelventils nach unten drücken und warten bis Wasser aus Anschluss D fließt, um die Luft abzulassen.

HINWEIS: Es ist wichtig, diesen Vorgang jedes Mal zu wiederholen, wenn Sie die Pumpe starten, nachdem sie winterfest gemacht, gewartet oder das Sandbett rückgespült wurde.

VOR DER ERSTEN INBETRIEBNAHME

Die Rückspülung und Spülung muss durchgeführt werden, um die Pumpe für den ersten Gebrauch vorzubereiten und den Sand auszuspülen.

VORSICHT: DEN SANDFILTER NICHT OHNE WASSER BETREIBEN

1. Drücken Sie den Hebel des Regelventils nach unten und drehen Sie es auf die Position für die Rückspülfunktion.
2. Plug in and run the sand filter for 3-5 minutes, or until the water runs clear.
3. Schalten Sie den Sandfilter aus und stellen Sie das Regelventil auf die Spülfunktion.
4. Schalten Sie den Sandfilter ein und betreiben Sie ihn für 1 Minute. Dies lässt Wasser in umgekehrter Richtung durch den Sandfilter laufen und lässt Wasser aus dem Anschluss D ab.
5. Schalten Sie den Sandfilter aus. Schließen Sie das Regelventil.
6. Füllen Sie das Poolwasser auf, falls erforderlich.

WICHTIG: Dieses Verfahren entfernt Wasser aus dem Pool, das ersetzt werden muss.

Schalten Sie den Sandfilter sofort aus, wenn sich der Wasserspiegel den Ein- und Auslassventilen des Pools nähert.

1. Nun ist der Sandfilter betriebsbereit. Stellen Sie das Steuerventil auf die Funktion „Filter“.

HINWEIS: Trocknen Sie sich selbst und den Sandfilter zur Vermeidung der Gefahr vor elektrischen Schlägen ab.

1. Schalten Sie den Sandfilter ein, um ihn in Betrieb zu nehmen.

Anmerkung: Jetzt beginnt der Filterzyklus des

Sandfilters. Überprüfen Sie das in den Pool zurückfließende Wasser und lesen Sie die Druckanzeige ab. Im Allgemeinen empfehlen wir während des Betriebs einen Sandfilterdruck von unter 0.45Bar (6.5PSI).

WARTUNG DES SANDFILTERS

VORSICHT: Sie müssen sicherstellen, dass der Sandfilter ausgeschaltet und von der Energieversorgung getrennt ist, bevor Sie mit Wartungsarbeiten jeglicher Art beginnen, da ansonsten das Risiko schwerer Verletzungen bis hin zum Tod besteht. Wenn sich Schmutz im Sandfilter ansammelt, erhöht sich der

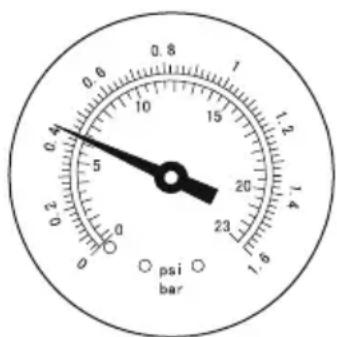

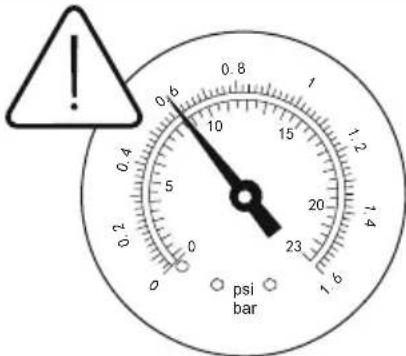

Druck im Druckmesser. Wenn die Druckanzeige 0,45 Bar (6,5 PSI) überschreitet oder der Wasserflusssich verlangsamt, sollte der Sandfilter gereinigt werden. Zur Reinigung des Sandbetts befolgen Sie bitte alle bereits erläuterten Anweisungen im AbschnittRückspülen und Spülen.

HINWEIS: Der Druckmesser dient lediglich Wartungs-/Referenzzwecken und darf nicht als Präzisionsinstrument verwendet werden.

HINWEIS: Wir empfehlen eine monatliche Reinigung des Sandbetts oder bei entsprechender Nutzung des Pools seltener. Reinigen Sie den Sand nicht zu häufig.

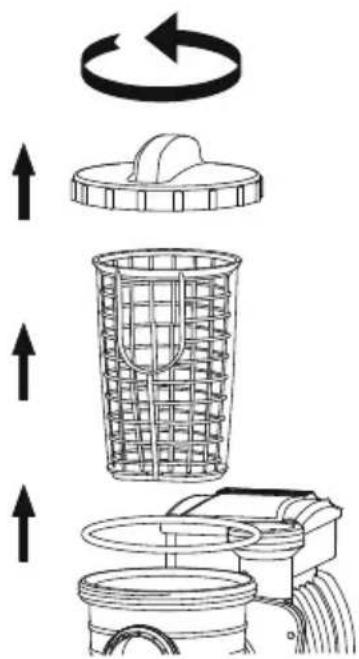

REINIGEN DES SIEBS

1. Schalten Sie den Sandfilter aus und stellen Sie das Steuerventil auf die Funktion Geschlossen.
2. Ersetzen Sie das Schmutz sieb durch Verschlussstopfen, um einen Wasseraustritt zu vermeiden.
3. Entfernen Sie die Siebabdeckung durch Abschrauben.
4. Nehmen Sie das Sieb heraus und entfernen Sie alle Rückstände.
5. Bringen Sie das Sieb wieder an. Prüfen Sie, ob die Öffnung im Sieb ausgerichtet wurde.
6. Prüfen Sie, ob der Dichtring vorhanden ist. Schrauben Sie die Siebabdeckung wieder ein.
7. Entfernen Sie die Verschlussstopfen und setzen Sie die Schmutzsiebe ein.

HINWEIS: Das Sieb muss regelmäßig entleert und gesäubert werden. Ein verschmutztes oder verstopftes Sieb verringert die Leistung des Sandfilters.

1. Den Sandfilter rückspülen.
2. Entfernen Sie den Schlauch vom Anschluss A des Pools, sowie vom Anschluss A des

Sandfilters und verbinden Sie ihn mit Anschluss D des Sandfilters.

HINWEIS: Vergessen Sie nicht, die Schmutzsiebe durch Verschlussstopfen zu ersetzen, um einen Wasseraustritt zu vermeiden. Einige Pools mit 38mm-Schläuchen besitzen verschließbare Ventile, bei denen das Schmutz sieb nicht entfernt werden muss. Das Schließen dieses Ventils am Anschluss Averhindert den Wasseraustritt.

1. Schalten Sie den Sandfilter ein, um den Filter zu betreiben und das Poolwasser zu entfernen.

ACHTUNG: DEN SANDFILTER NICHT OHNE WASSER BETREIBEN

LAGERUNG

In Gegenden, die im Winter Minusgrade erreichen, muss die Poolausstattung winterfest gemacht werden, um sie vor Schäden zu schützen.

Gefrierendes Wasser beschädigt den Sandfilter und führt zum Erlöschen der Garantie.

1. Den Sandfilter rückspülen.
2. Lassen Sie das Wasser gemäß den Anweisungen des Benutzerhandbuches für den Pool ab.
3. Lösen Sie den Verschlussdeckel des Ablassventils an der Unterseite des Wasserbeckens ab und lassen Sie das restliche Wasser ablaufen.
4. Trennen Sie die beiden Schläuche von Schwimmbecken und Sandfilter.
5. Spülen Sie den Sand vollständig aus dem Behälter und trocknen Sie alle Bauteile.
6. Lagern Sie den Sandfilter an einem trockenen Ort außerhalb der Reichweite von Kindern.

FEHLERBEHEBUNG

Probleme Wahrscheinliche Ursachen Lösungen
Sand fließt in den Pool	- Die Größe der Sandkörner ist zu gering- Einstellen des Regelventils von der Rückspül- auf die Filterfunktion, ohne den Sandfilter zu stoppen.- Die Füllhöhe des Sandes ist zu hoch- Der Abschäumer wurde beschädigt	- Empfehlung: #20 Quarzsand 0,45-0,85mm- Stoppen Sie den Sandfilter jedes Mal, wenn die Einstellung des Regelventils verändert wird- Überprüfen Sie, ob die Füllhöhe des Sandes zwischen den Markierungen „MAX“ und „MIN“ an der Nabe liegt- Ersetzen Sie den Abschäumer
Kein Wasserfluss	- Verschlussstopfen wurden nicht entfernt- Die Luft wurde nicht abgelassen- Das Regelventil wurde geschlossen- Das Sieb wurde verstopft- Sandfilter beschädigt	- Entfernen Sie die Verschlussstopfen und setzen Sie die Schmutzsiebe ein.- Lassen Sie die Luft ab- Aktivieren Sie die Filterfunktion- Reinigen Sie das Sieb- Wenden Sie sich an den Kundendienst
Übermäßig hoher Filterdruck	- Verschmutzter Filter- Verkalktes Sandbett- Unzureichende Rückspülung- Der Druckmesser wurde beschädigt	- Rückspülung- Überprüfen und Austauschen des Sandes, wenn erforderlich- Rückspülen, bis das abfließende Wasser klar ist- Ersetzen Sie den Druckmesser
Leckage des Regelventils an Anschluss D	- Das Regelventil wurde zwischen zwei Funktionen gestellt- Die Dichtung wurde beschädigt	- Stellen Sie das Ventil auf eine Funktion- Ersetzen Sie die Dichtung
Leckage der Anschlüsse	- Dichtungsring der Anschlüsse nicht korrekt platziert- Dichtungsring der Anschlüsse beschädigt- Gelockerte Schläuche	- Neupositionierung des Dichtungsrings- Ersetzen Sie den Dichtungsring- Ziehen Sie die Schläuche fest

HIEKKASUODATIN OMISTAJAN OPAS

OVERZICHT VAN DE REGELKLEP

2

Die Warenzeichen werden in einigen Ländern verwendet unter Lizenz der/

Hergestellt, vertrieben und in der Europäischen Union vertreten von/Prodotto, distribuito e rappresentato nell'Unione Europea da

Bestway (Europe) S.r.l., Via Resistenza, 5, 20098 San Giuliano Milanese (Milano), Italy
