BEDIENUNGSANLEITUNG FS 235 R STIHL

2 - 25 Gebrauchsanleitung

1 Vorwort....2 2 Informationen zu dieser Gebrauchsanleitung....2

3 Übersicht....3

4 Sicherheitshinweise.... 4

5 Motorsense einsatzbereit machen...... 11

6 Motorsense zusammenbauen....11

7 Motorsense für den Benutzer einstellen... 14

8 Kraftstoff mischen und Motorsense betanken.... 15

9 Motor starten und abstellen.... 16

10 Motorsense prüfen.... 17

11 Mit der Motorsense arbeiten.... 17

12 Nach dem Arbeiten.... 19

13 Transportieren....19

14 Aufbewahren....19

15 Reinigen....19

16 Warten.... 20

17 Reparieren.... 21

18 Störungen beheben.... 21

19 Technische Daten.... 22

20 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen.... 23

21 Ersatzteile und Zubehör......23

22 Entsorgen....24

23 EU-Konformitätserklärung......24

24 Anschriften.... 24

1 Vorwort

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften.

• Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren:
• Gebrauchsanleitung und Verpackung des verwendeten Schneidwerkzeugs

2.2 Kennzeichnung der Warnhinweise im Text

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.

▶ Die genannten Maßnahmen können Sachschaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

3 Übersicht deutsch

3 Übersicht

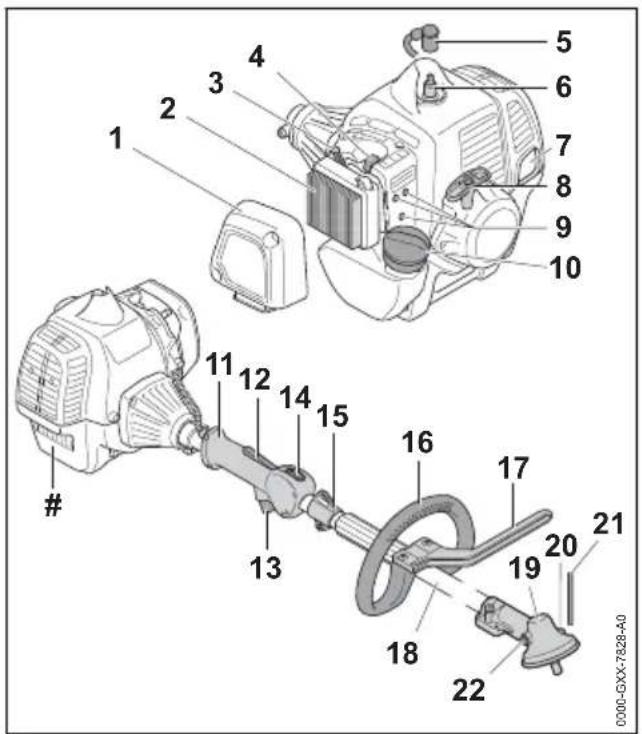

3.1 Motorsense

Der Filterdeckel deckt den Luftfilter ab.

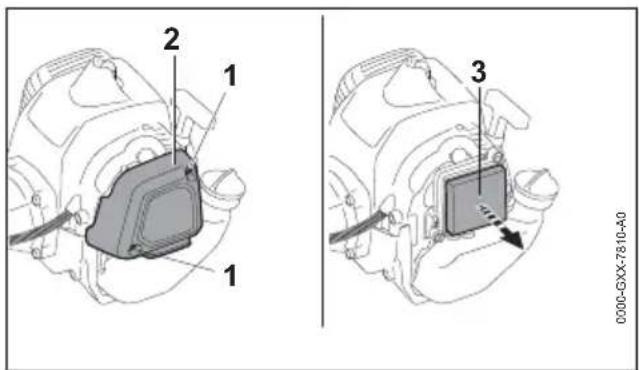

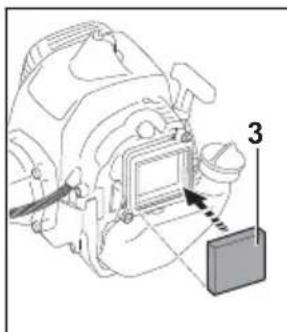

2 Luftfilter

Der Luftfilter filtert die vom Motor angesaugte Luft.

3 Startklappenhebel

Startklappenhebel dient zum Starten des Motors.

4 Kraftstoffhandpumpe

Die Kraftstoffhandpumpe erleichtert das Starten des Motors.

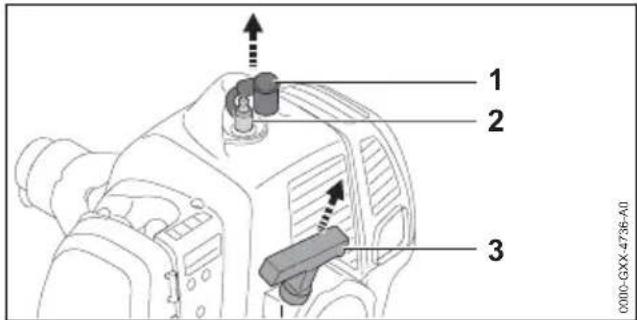

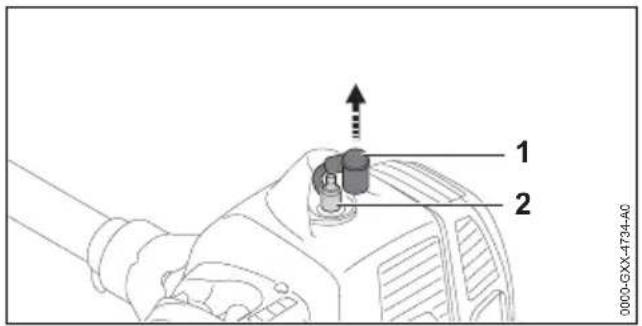

5 Zündkerzenstecker

Der Zündkerzenstecker verbindet die Zündleitung mit der Zündkerze.

6 Zündkerze

Die Zündkerze entzündet das Kraftstoff-Luft-Gemisch im Motor.

7 Schalldämpfer

Der Schalldämpfer vermindert die Schallemission der Motorsense.

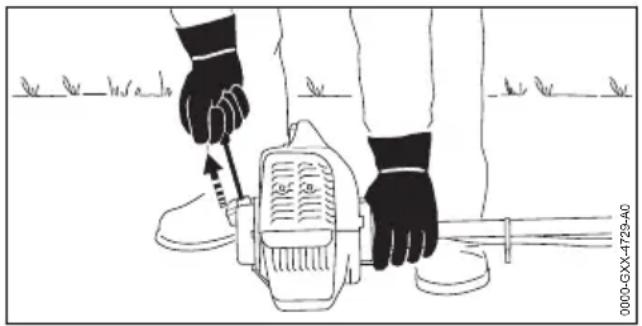

8 Anwerfgriff

Der Anwerfgriff dient zum Starten des Motors.

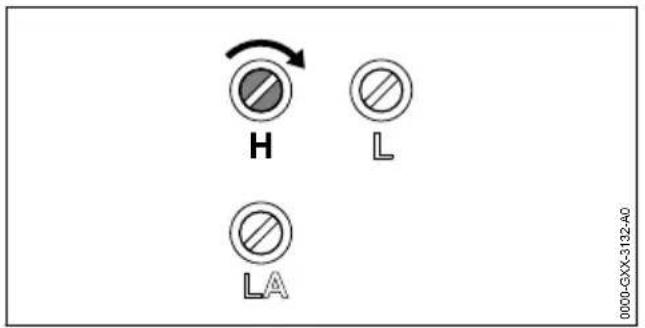

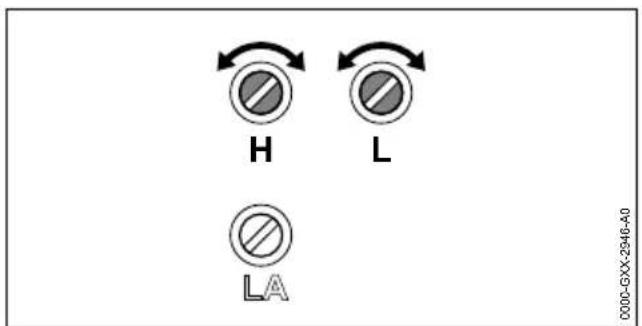

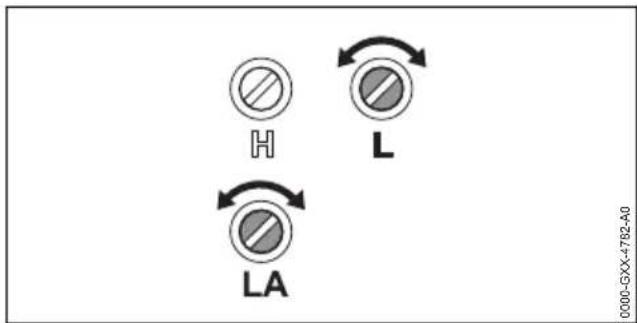

9 Vergasereinstellschrauben

Die Vergasereinstellschrauben dienen zum Einstellen des Vergasers.

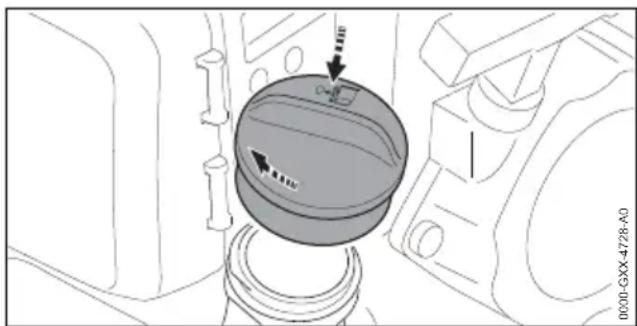

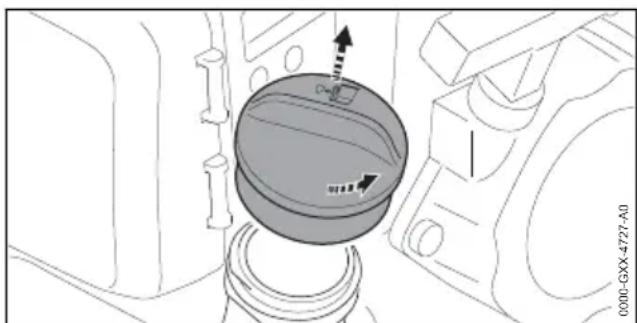

10 Kraftstofftank-Verschluss

Der Kraftstofftank-Verschluss verschließt den Kraftstofftank.

11 Bedienungsgriff

Der Bedienungsgriff dient zum Bedienen, Halten und Führen der Motorsense.

12 Gashebelsperre

Die Gashebelsperre dient zum Entsperren des Gashebels.

13 Gashebel

Der Gashebel dient zum Beschleunigen des Motors.

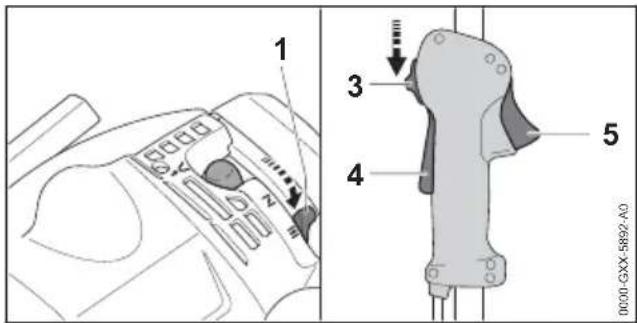

14 Kombischieber

Der Kombischieber dient zum Starten, zum Betrieb und zum Abstellen des Motors.

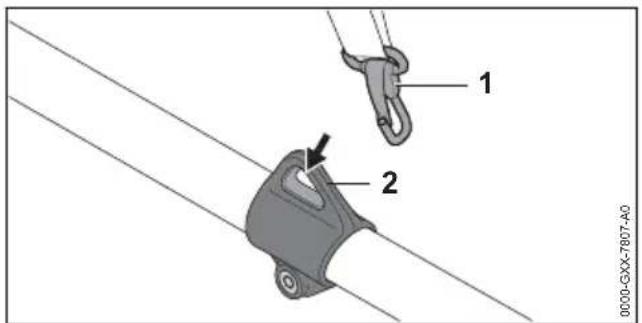

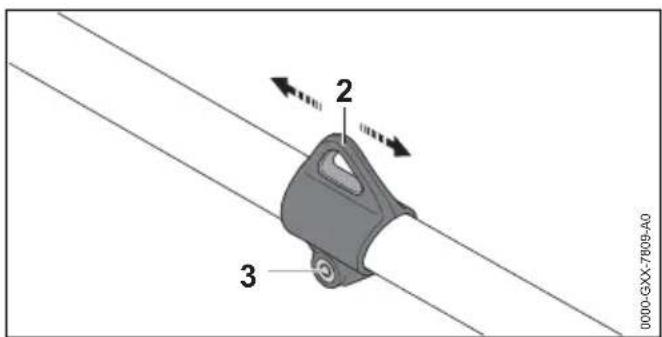

15 Tragöse

Die Tragöse dient zum Einhängen des Tragsystems.

16 Rundumgriff

Der Rundumgriff dient zum Halten und Führen der Motorsense.

17 Schrittbegrenzer

Der Schrittbegrenzer begrenzt den Abstand zwischen dem Bein des Benutzers und einem Metall-Schneidwerkzeug.

18 Schaft

Der Schaft verbindet alle Bauteile.

19 Getriebegehäuse

Das Getriebegehäuse deckt das Getriebe ab.

20 Öffnung für den Steckdorn

Die Öffnung für den Steckdorn nimmt den Steckdorn auf.

21 Steckdorn

Der Steckdorn blockiert beim Anbau eines Schneidwerkzeugs die Welle.

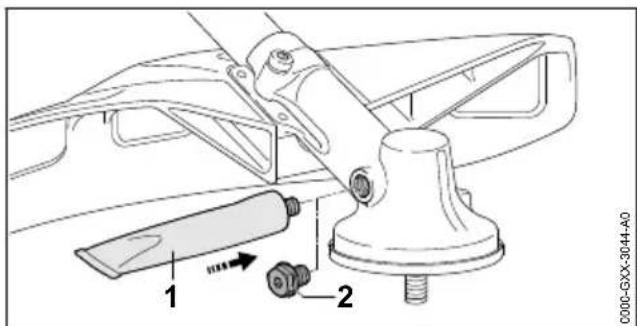

22 Verschlussschraube

Die Verschlussschraube verschließt die Öffnung für das STIHL Getriebefett.

# Leistungsschild mit Maschinennummer

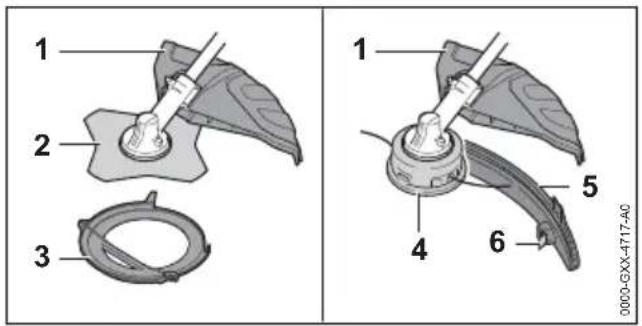

3.2 Schutze und Schneidwerk- zeuge

Die Schutze und Schneidwerkzeuge sind beispielhaft dargestellt. Kombinationen, die verwendet werden dürfen, sind in dieser Gebrauchsanleitung angegeben, 20.

1 2 3 1 5 4 6 0000-GXX-4717-A0

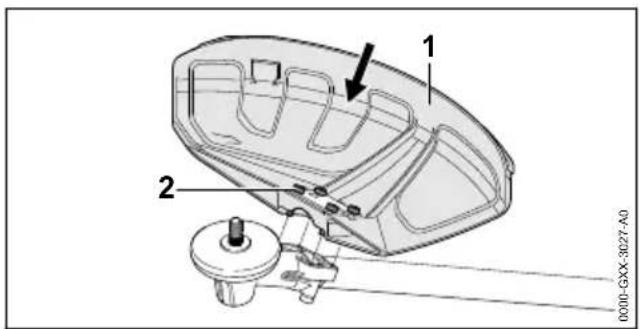

1 Universalschutz

Der Universalschutz schützt den Benutzer vor hochgeschleuderten Gegenständen und vor Kontakt mit dem Schneidwerkzeug.

2 Grasschneideblatt

Das Grasschneideblatt schneidet Gras und Unkraut.

3 Transportschutz

Der Transportschutz schützt vor Kontakt mit Metall-Schneidwerkzeugen.

4 Mähkopf

Der Mähkopf hält die Mähfäden.

5 Schürze

Die Schürze erweitert den Universalschutz für die Verwendung mit einem Mähkopf.

6 Ablängmesser

Das Ablängmesser kürzt die Mähfäden während der Arbeit auf die richtige Länge.

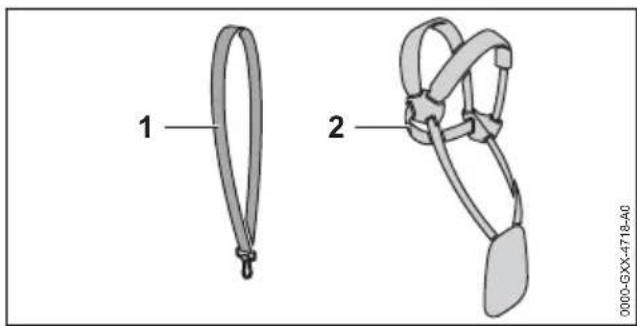

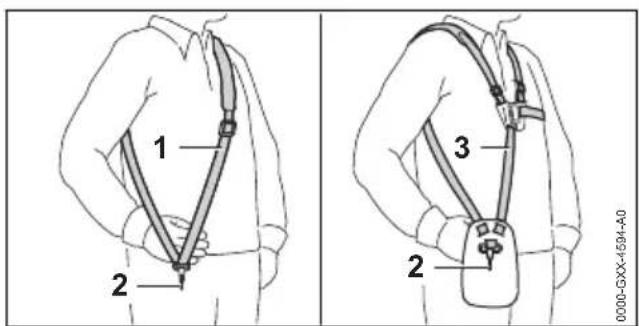

3.3 Tragsysteme

Die Tragsysteme sind beispielhaft dargestellt. Kombinationen, die verwendet werden dürfen, sind in dieser Gebrauchsanleitung angegeben, 20.

1 2 0000-GXX-4718-A0

1 Einschultergurt

Der Einschultergurt dient zum Tragen der Motorsense.

2 Doppelschultergurt

Der Doppelschultergurt dient zum Tragen der Motorsense.

3.4 Symbole

Die Symbole können auf der Motorsense und dem Schutz sein und bedeuten Folgendes:

Dieses Symbol kennzeichnet den Kraftstofftank.

Dieses Symbol kennzeichnet die Kraftstoffhandpumpe.

START

In dieser Position des Kombischiebers wird der Motor gestartet.

I

In dieser Position des Kombischiebers wird der Motor betrieben.

STOP-0

In dieser Position des Kombischiebers ist der Motor abgestellt.

In diese Richtung wird der Kombischieber gestellt, um den Motor abzustellen.

In dieser Position des Startklappenhebels wird der Motor gestartet.

In dieser Position des Startklappenhebels wird der Motor auf das Starten vorbereitet.

Dieses Symbol gibt die Drehrichtung des Schneidwerkzeugs an.

max

∅ XXX

Dieses Symbol gibt den maximalen Durchmesser des Schneidwerkzeugs in Millimeter an.

Dieses Symbol gibt die Nenndrehzahl des Schneidwerkzeugs an.

4 Sicherheitshinweise

4.1 Warnsymbole

4.1.1 Warnsymbole

Die Warnsymbole auf der Motorsense bedeuten Folgendes:

Sicherheitshinweise und deren Maßnahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille, Gehörschutz und Schutzhelm tragen.

Schutzstiefel tragen.

Arbeitshandschuhe tragen.

Sicherheitshinweise zum Rückschlag und deren Maßnahmen beachten.

Sicherheitshinweise zu hochgeschleuderten Gegenständen und deren Maßnahmen beachten.

Sicherheitsabstand einhalten.

Heiße Oberfläche nicht berühren.

4.1.2 Universalschutz und Schürze

Universalschutz

Die Warnsymbole auf dem Universalschutz bedeuten Folgendes:

Diesen Schutz ohne Schürze nicht für Mähköpfe verwenden.

Diesen Schutz für Grasschneideblätter verwenden.

Diesen Schutz für Dickichtmesser verwenden.

Diesen Schutz nicht für Häckselmesser verwenden.

Diesen Schutz nicht für Kreissägeblätter verwenden.

Schürze

Die Warnsymbole auf der Schürze bedeuten Fol- gendes:

Den Universalschutz zusammen mit der Schürze und dem Ablängmesser für Mähköpfe verwenden.

4.2 Bestimmungsgemäße Verwendung

Die Motorsense STIHL FS 235 R dient für folgende Anwendungen:

– mit einem Mähkopf: Mähen von Gras
- mit einem Grasschneideblatt: Mähen von Gras und Unkraut

⚠️ WARNING

■ Falls die Motorsense nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

▶ Motorsense so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.3 Anforderungen an den Benutzer

⚠️ WARNING

■ Benutzer ohne eine Unterweisung können die Gefahren der Motorsense nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

▶ Gebrauchsanleitung lesen, verstehen und aufbewahren.

▶ Falls die Motorsense an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

– Der Benutzer ist ausgeruht.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, die Motorsense zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
- Der Benutzer kann die Gefahren der Motorsense erkennen und einschätzen.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Motorsense arbeitet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

■ Die Zündanlage der Motorsense erzeugt ein elektromagnetisches Feld. Das elektromagnetische Feld kann Herzschrittmacher beeinflus-

sen. Der Benutzer kann schwer verletzt oder getötet werden.

▶ Falls der Benutzer einen Herzschrittmacher trägt: Sicherstellen, dass der Herzschrittmacher nicht beeinflusst wird.

4.4 Bekleidung und Ausstattung

⚠️ WARNING

■ Während der Arbeit können lange Haare in die Motorsense hineingezogen werden. Der Benutzer kann schwer verletzt werden.

▶ Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.

■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.

▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

▶ Einen Gesichtsschutz tragen.

▶ Eine lange Hose aus widerstandsfähigem Material tragen.

■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.

▶ Einen Gehörschutz tragen.

■ Herabfallende Gegenstände können zu Kopfverletzungen führen.

▶ Falls während der Arbeit Gegenstände herabfallen können: Einen Schutzhelm tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen.

▶ Falls Staub aufgewirbelt wird: Eine Staub-schutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in der Motorsense verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

- Eng anliegende Bekleidung tragen.

▶ Schals und Schmuck ablegen.

■ Während der Arbeit kann der Benutzer in Kontakt mit dem rotierenden Schneidwerkzeug kommen. Der Benutzer kann schwer verletzt werden.

- Schuhwerk aus widerstandsfähigem Material tragen.

▶ Falls ein Metall-Schneidwerkzeug verwendet wird: Schutzstiefel mit Stahlkappen tragen.

▶ Eine lange Hose aus widerstandsfähigem Material tragen.

■ Beim Anbau und Abbau des Schneidwerkzeugs und während der Reinigung oder Wartung kann der Benutzer in Kontakt mit den scharfen Kanten des Schneidwerkzeugs oder des Ablängmessers kommen. Der Benutzer kann verletzt werden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

- Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.

4.5 Arbeitsbereich und Umgebung

⚠️ WARNING

■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren der Motorsense und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

▶ Unbeteiligte Personen, Kinder und Tiere im Umkreis von 15 m um den Arbeitsbereich fernhalten.

▶ Einen Abstand von 15 m zu Gegenständen einhalten.

▶ Motorsense nicht unbeaufsichtigt lassen.

- Sicherstellen, dass Kinder nicht mit der Motorsense spielen können.

■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Heiße Abgase können leicht entflammbare Materialien entzünden und Brände auslösen.

- Abgasstrahl von leicht entflammbaren Materialien fernhalten.

4.6 Sicherheitsgerechter Zustand

4.6.1 Motorsense

Die Motorsense ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Die Motorsense ist unbeschädigt.

– Es tritt kein Kraftstoff aus der Motorsense aus.

– Der Kraftstofftank-Verschluss ist verschlossen.

– Die Motorsense ist sauber.

4 Sicherheitshinweise deutsch

– Die Bedienungselemente funktionieren und sind unverändert.
- Eine in dieser Gebrauchsanleitung angegebene Kombination aus Schneidwerkzeug und Schutz ist angebaut.
- Das Schneidwerkzeug und der Schutz sind richtig angebaut.
- Original STIHL Zubehör für diese Motorsense ist angebaut.
– Das Zubehör ist richtig angebaut.
- Alle zugänglichen Schrauben und Befestigungsteile sind fest angezogen.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Personen können schwer verletzt oder getötet werden.

- Mit einer unbeschädigten Motorsense arbeiten.

▶ Falls Kraftstoff aus der Motorsense austritt: Nicht mit der Motorsense arbeiten und einen STIHL Fachhändler aufsuchen.

- Kraftstofftank-Verschluss schließen.

▶ Falls die Motorsense verschmutzt ist: Motorsense reinigen.

▶ Motorsense nicht verändern. Ausnahme: Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Schneidwerkzeug und Schutz.

▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit der Motorsense arbeiten.

▶ Original STIHL Zubehör für diese Motorsense anbauen.

▶ Schneidwerkzeug und Schutz so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.

- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

- Lose Schrauben und Befestigungsteile fest anziehen.

▶ Gegenstände nicht in die Öffnungen der Motorsense stecken.

- Abgenutzte oder beschädigte Hinweisschilder ersetzen.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.2 Schutz

Der Schutz ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Der Schutz ist unbeschädigt.

- Falls das Ablängmesser und die Schürze verwendet werden: Das Ablängmesser und die Schürze sind richtig angebaut.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Der Benutzer kann schwer verletzt werden.

• Mit einem unbeschädigten Schutz arbeiten.
  ▶ Falls das Ablängmesser und die Schürze verwendet werden: Mit einem richtig angebauten Ablängmesser und einer richtig angebauten Schürze arbeiten.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.3 Mähkopf

Der Mähkopf ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Der Mähkopf ist unbeschädigt.

– Der Mähkopf ist nicht blockiert.

– Die Mähfäden sind richtig angebaut.

– Die Verschleißgrenzen sind nicht überschritten.

- Der Mähkopf ist unbeschädigt. - Der Mähkopf ist nicht blockiert. - Die Mähfäden sind richtig angebaut. - Die Verschleißgrenzen sind nicht überschritten.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können sich Teile des Mähkopfs oder der Mähfäden lösen und weggeschleudert werden. Personen können schwer verletzt werden.

- Mit einem unbeschädigten Mähkopf arbeiten.

- Mähfäden nicht durch Gegenstände aus Metall ersetzen.

▶ Verschleißgrenzen beachten und einhalten.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.4 Metall-Schneidwerkzeug

Das Metall-Schneidwerkzeug ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

- Das Metall-Schneidwerkzeug und die Anbau-teile sind unbeschädigt.

- Das Metall-Schneidwerkzeug ist nicht verformt.

- Das Metall-Schneidwerkzeug ist richtig angebaut.

– Das Metall-Schneidwerkzeug ist richtig geschärft.

– Das Metall-Schneidwerkzeug hat keinen Grat an den Schneidkanten.

- Das Metall-Schneidwerkzeug und die Anbauteile sind unbeschädigt. - Das Metall-Schneidwerkzeug ist nicht verformt. - Das Metall-Schneidwerkzeug ist richtig angebaut. - Das Metall-Schneidwerkzeug ist richtig geschärft. - Das Metall-Schneidwerkzeug hat keinen Grat an den Schneidkanten.

– Die Verschleißgrenzen sind nicht überschritten.
- Falls ein nicht von STIHL gefertigtes Metall-Schneidwerkzeug verwendet wird darf dieses nicht schwerer, nicht dicker, nicht anders geformt, nicht qualitativ minderwertiger und im Durchmesser nicht größer als das größte von STIHL freigegebene Metall-Schneidwerkzeug sein.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können sich Teile des Metall-Schneidwerkzeugs lösen und weggeschleudert werden. Personen können schwer verletzt werden.

Mit einem unbeschädigten Metall-Schneidwerkzeug und unbeschädigten Anbauteilen arbeiten.
▶ Metall-Schneidwerkzeug richtig schärfen.
- Grate an den Schneidkanten mit einer Feile entfernen.
▶ Metall-Schneidwerkzeug von einem STIHL Fachhändler auswuchten lassen.
▶ Verschleißgrenzen beachten und einhalten.
Ein in dieser Gebrauchsanleitung angegebenes Metall-Schneidwerkzeug verwenden.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.7 Kraftstoff und Tanken

⚠️ WARNING

Der für diese Motorsense verwendete Kraftstoff besteht aus einem Gemisch aus Benzin und Zweitakt-Motoröl. Kraftstoff und Benzin sind hochentzündlich. Falls Kraftstoff oder Benzin in Kontakt mit offenem Feuer oder heißen Gegenständen kommen, können der Kraftstoff oder das Benzin Brände oder Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Kraftstoff und Benzin vor Hitze und Feuerschützen.
• Kraftstoff und Benzin nicht verschütten.
  ▶ Falls Kraftstoff verschüttet wurde: Kraftstoff mit einem Tuch aufwischen und Motor erst versuchen zu starten, wenn alle Teile der Motorsense trocken sind.
  ▶ Nicht rauchen.
  ▶ In der Nähe von Feuer nicht tanken.
• Vor dem Tanken Motor abstellen und abkühlen lassen.
  ▶ Motor mindestens 3 m vom Ort des Tankens entfernt starten.

■ Eingeatmete Kraftstoffdämpfe und Benzindämpfe können Personen vergiften.

• Kraftstoffdämpfe und Benzindämpfe nicht einatmen.
  ▶ An einem gut belüfteten Ort tanken.

- Während der Arbeit erwärmt sich die Motorsense. Der Kraftstoff dehnt sich aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Kraftstoff herausspritzen. Der herausspritzende Kraftstoff kann sich entzünden. Der Benutzer kann schwer verletzt werden.

- Zuerst Motorsense abkühlen lassen und dann Kraftstofftank-Verschluss öffnen.

■ Kleidung, die in Kontakt mit Kraftstoff oder Benzin kommt, ist leichter entzündlich. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

▶ Falls Kleidung in Kontakt mit Kraftstoff oder Benzin kommt: Kleidung wechseln.

■ Kraftstoff, Benzin und Zweitakt-Motoröl können die Umwelt gefährden.

• Kraftstoff, Benzin und Zweitakt-Motoröl nicht verschütten.
  Kraftstoff, Benzin und Zweitakt-Motoröl vorschriftsmäßig und umweltfreundlich entsorgen.

■ Falls Kraftstoff, Benzin oder Zweitakt-Motoröl in Kontakt mit der Haut oder den Augen kommen, können die Haut oder die Augen gereizt werden.

• Kontakt mit Kraftstoff, Benzin und Zweitakt-Motoröl vermeiden.
  ▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
  ▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■ Die Zündanlage der Motorsense erzeugt Funken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Zündkerzen verwenden, die in dieser Gebrauchsanleitung beschrieben sind.
• Zündkerze eindrehen und fest anziehen.
• Zündkerzenstecker fest aufdrücken.

■ Falls die Motorsense mit einem Kraftstoff betankt wird, der aus ungeeignetem Benzin oder ungeeignetem Zweitakt-Motoröl gemischt wurde oder der ein falsches Mischungsverhältnis von Benzin und Zweitakt-Motoröl aufweist, kann die Motorsense beschädigt werden.

4 Sicherheitshinweise deutsch

• Kraftstoff so mischen, wie es in dieser Gebrauchsanleitung beschrieben ist.
  ■ Wird Kraftstoff längere Zeit gelagert, kann sich das Gemisch aus Benzin und Zweitakt-Motoröl entmischen. Falls die Motorsense mit entmischtem Kraftstoff betankt wird, kann die Motorsense beschädigt werden.
• Bevor die Motorsense betankt wird: Kraftstoff durchmischen.
  Gemisch aus Benzin und Zweitakt-Motoröl verwenden, das nicht älter als 30 Tage (STIHL MotoMix: 2 Jahre) ist.

4.8 Arbeiten

⚠️ WARNING

■ Falls der Benutzer den Motor nicht richtig startet, kann der Benutzer die Kontrolle über die Motorsense verlieren. Der Benutzer kann schwer verletzt werden.

▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Falls das Schneidwerkzeug den Boden oder Gegenstände berührt: Motor nicht starten.

■ Der Kombischieber steht beim Starten des Motors in der Position START. In der Position START ist die Motordrehzahl höher als die Leerlaufdrehzahl und das Schneidwerkzeug kann sich drehen, sobald der Motor läuft. Der Benutzer kann schwer verletzt werden.

▶ Schneidwerkzeug nicht berühren.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsense verlieren, stolpern, fallen und schwer verletzt werden.

▶ Ruhig und überlegt arbeiten.
▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit der Motorsense arbeiten.
▶ Motorsense alleine bedienen.
▶ Schneidwerkzeug bodennah führen.
▶ Auf Hindernisse achten.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.

■ Wenn der Motor läuft, werden Abgase erzeugt. Eingeatmete Abgase können Personen vergiften.

▶ Abgase nicht einatmen.

▶ An einem gut belüfteten Ort mit der Motorsense arbeiten.
▶ Falls Übelkeit, Kopfschmerzen, Sehstörungen, Hörstörungen oder Schwindel auftreten: Arbeit beenden und einen Arzt aufsuchen.

■ Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräusche eingeschränkt wahrnehmen und einschätzen.

▶ Ruhig und überlegt arbeiten.

■ Falls mit der Motorsense gearbeitet wird und der Kombischieber in der Position START steht, kann der Benutzer nicht kontrolliert mit der Motorsense arbeiten. Der Benutzer kann schwer verletzt werden.

▶ Sicherstellen, dass der Kombischieber beim Arbeiten in der Position I steht.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Das sich drehende Schneidwerkzeug kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.

• Sich drehendes Schneidwerkzeug nicht berühren.
  ▶ Falls das Schneidwerkzeug durch einen Gegenstand blockiert ist: Motor abstellen. Erst dann den Gegenstand beseitigen.

■ Falls das Schneidwerkzeug durch einen Gegenstand blockiert ist und dabei Gas gegeben wird, kann die Motorsense beschädigt werden.
▶ Motor abstellen. Erst dann den Gegenstand beseitigen.
■ Falls sich die Motorsense während der Arbeit verändert oder sich ungewohnt verhält, kann die Motorsense in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.
- Arbeit beenden und einen STIHL Fachhändler aufsuchen.
■ Während der Arbeit können Vibrationen durch die Motorsense entstehen.

▶ Handschuhe tragen.

▶ Arbeitspausen machen.
▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.

■ Falls während der Arbeit das Schneidwerkzeug auf einen fremden Gegenstand trifft, kann dieser oder Teile davon mit hoher Geschwindigkeit hochgeschleudert werden.

deutsch 4 Sicherheitshinweise

Personen können verletzt werden und Sachschaden kann entstehen.

- Fremde Gegenstände aus dem Arbeitsbereich entfernen.

■ Falls das sich drehende Metall-Schneidwerkzeug auf einen harten Gegenstand trifft, können Funken entstehen und das Metall-Schneidwerkzeug beschädigt werden. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Nicht in einer leicht brennbaren Umgebung arbeiten.
• Sicherstellen, dass das Metall-Schneidwerkzeug im sicherheitsgerechten Zustand ist.

■ Wenn der Gashebel losgelassen wird, dreht sich das Schneidwerkzeug noch kurze Zeit weiter. Personen können schwer verletzt werden.

- Warten, bis das Schneidwerkzeug sich nicht mehr dreht.

In einer Gefahrensituation kann der Benutzer in Panik geraten und das Tragsystem nicht ablegen. Der Benutzer kann schwer verletzt werden.

▶ Ablegen des Tragsystems üben.

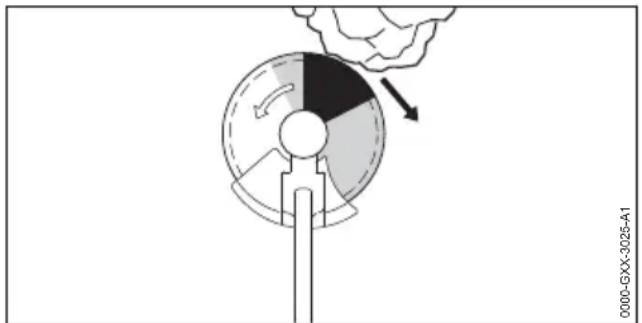

4.9 Reaktionskräfte

Ein Rückschlag kann durch folgende Ursache entstehen:

- Das sich drehende Metall-Schneidwerkzeug trifft im grau markierten Bereich oder im schwarz markierten Bereich auf einen harten Gegenstand und wird schnell abgebremst.

- Das sich drehende Metall-Schneidwerkzeug ist eingeklemmt.

Die größte Gefahr, dass ein Rückschlag entsteht, besteht im schwarz markierten Bereich.

⚠️ WARNING

■ Durch diese Ursachen kann die Rotationsbewegung des Schneidwerkzeugs stark abgebremst oder gestoppt werden und das

Schneidwerkzeug kann nach rechts oder in Richtung des Benutzers gestoßen werden (schwarzer Pfeil). Der Benutzer kann die Kontrolle über die Motorsense verlieren. Personen können schwer verletzt oder getötet werden.

▶ Motorsense mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Nicht mit dem schwarz markierten Bereich arbeiten.
▶ Eine in dieser Gebrauchsanleitung angegebene Kombination aus Schneidwerkzeug, Schutz und Tragsystem verwenden.
▶ Metall-Schneidwerkzeug richtig schärfen.
▶ Mit Vollgas arbeiten.

4.10 Transportieren

⚠️ WARNING

■ Während der Arbeit kann das Getriebegehäuse heiß werden. Der Benutzer kann sich verbrennen.

▶ Heißes Getriebegehäuse nicht berühren.

■ Während des Transports kann die Motorsense umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

▶ Motor abstellen.
▶ Falls ein Metall-Schneidwerkzeug angebaut ist: Transportschutz anbauen.
▶ Motorsense mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich verbrennen.

▶ Motorsense so am Schaft tragen, dass das Schneidwerkzeug nach hinten zeigt und die Motorsense ausbalanciert ist.

4.11 Aufbewahren

⚠️ WARNING

- Kinder können die Gefahren der Motorsense nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

▶ Motor abstellen.
▶ Falls ein Metall-Schneidwerkzeug angebaut ist: Transportschutz anbauen.
▶ Motorsense außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte an der Motorsense und metallische Bauteile können durch Feuchtigkeit korrodieren. Die Motorsense kann beschädigt werden.

5 Motorsense einsatzbereit machen deutsch

- Motorsense sauber und trocken aufbewahren.

4.12 Reinigen, Warten und Reparieren

⚠️ WARNING

■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann das Schneidwerkzeug unbeabsichtigt anlaufen. Personen können schwer verletzt werden und Sachschaden kann entstehen.

▶ Motor abstellen.

■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Personen können sich verbrennen.

- Warten, bis der Schalldämpfer und der Motor abgekühlt sind.

■ Während der Arbeit kann das Getriebegehäuse heiß werden. Der Benutzer kann sich verbrennen.

- Heißes Getriebegehäuse nicht berühren.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können die Motorsense, den Schutz oder das Schneidwerkzeug beschädigen. Falls die Motorsense, der Schutz oder das Schneidwerkzeug nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.

▶ Motorsense, Schutz und Schneidwerkzeug so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Falls die Motorsense, der Schutz oder das Schneidwerkzeug nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

- Motorsense und Schutz nicht selbst warten oder reparieren.

▶ Falls die Motorsense oder der Schutz gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

▶ Schneidwerkzeug so warten, wie es in der Gebrauchsanleitung des verwendeten Schneidwerkzeugs oder auf der Verpackung des verwendeten Schneidwerkzeugs beschrieben ist.

■ Während der Reinigung oder Wartung der Schneidwerkzeuge kann der Benutzer sich an

scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

5 Motorsense einsatzbereit machen

5.1 Motorsense einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:

▶ Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:
- Motorsense, 14.6.1.
- Schutz, 04.6.2.
- Mähkopf oder Metall-Schneidwerkzeug, 4.6.3 oder 4.6.4.
▶ Motorsense reinigen, 15.1.
▶ Tragöse anbauen, 6.1.
▶ Rundumgriff anbauen, 6.2.
▶ Kombination aus Schneidwerkzeug, Schutz und Tragsystem auswählen, 20.
▶ Schutz anbauen, 6.4.1.
▶ Falls ein Universalschutz zusammen mit einem Mähkopf verwendet wird: Schürze und Ablängmesser anbauen, 6.5.1.
▶ Falls ein Metallschneidwerkzeug verwendet wird: Rundumgriff mit Schrittbegrenzer anbauen, 6.3.

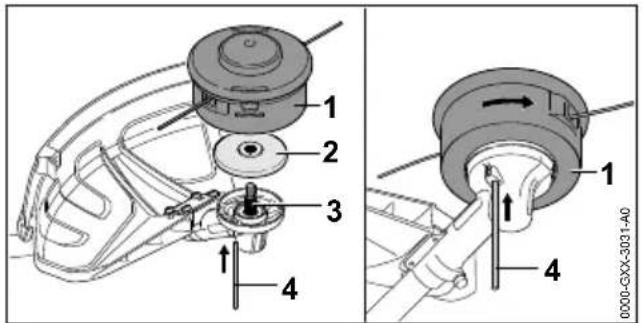

▶ Mähkopf oder Metallschneidwerkzeug anbauen, 6.6.1 oder 6.7.1.
▶ Motorsense betanken, 8.2.
- Tragsystem anlegen und einstellen, 07.1.

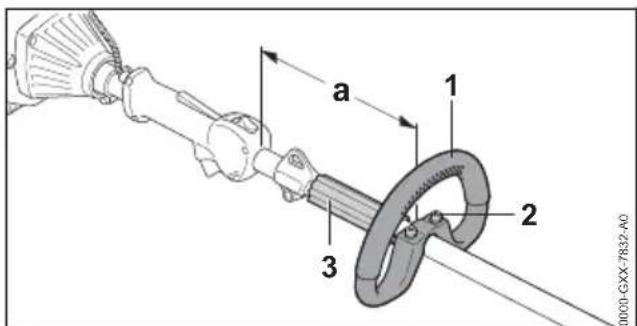

▶ Rundumgriff einstellen, 17.3.

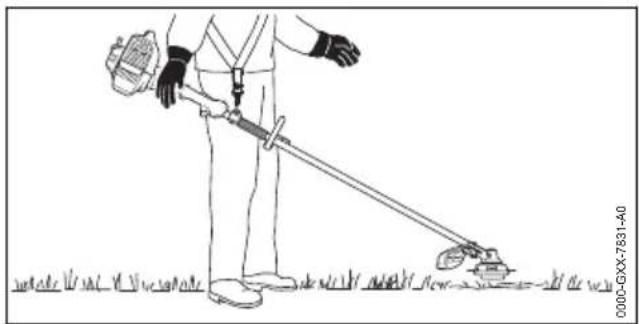

▶ Motorsense ausbalancieren, 17.2.
▶ Bedienungselemente prüfen, 10.1.
▶ Falls die Schritte nicht durchgeführt werden können: Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen.

6 Motorsense zusammen- bauen

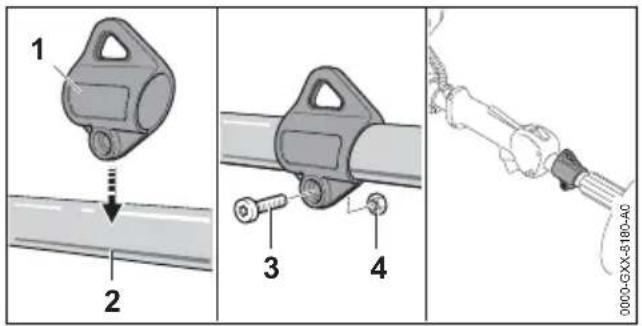

6.1 Tragöse anbauen

▶ Motor abstellen.

1 2 3 4 0000-GXX-8180-A0

• Tragöse (1) am Schaft (2) ansetzen und auf den Schaft (2) drücken.
  ▶ Mutter (4) einsetzen.
  ▶ Schraube (3) eindrehen und fest anziehen.

Die Tragöse muss nicht wieder abgebaut werden.

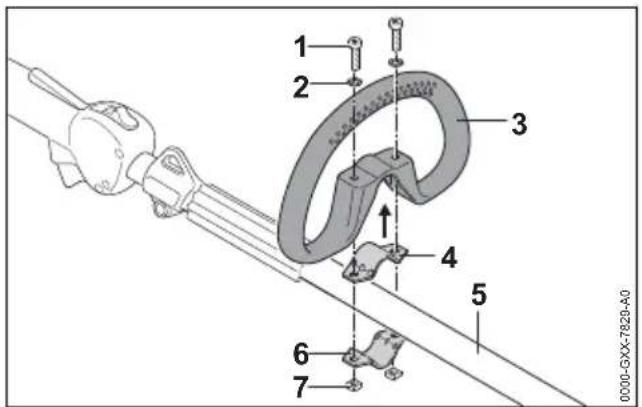

6.2 Rundumgriff anbauen

▶ Motor abstellen.

1 2 3 4 5 6 7 0000-GXX-7820-A0

▶ Schelle (4) in den Rundumgriff (3) legen.
▶ Rundumgriff (3) zusammen mit der Schelle (4) auf den Schaft (5) setzen.
▶ Scheiben (2) auf die Schrauben (1) setzen.
▶ Schelle (6) gegen den Schaft (5) drücken.
▶ Schrauben (1) durch die Bohrungen im Rundumgriff (3) und in den Schellen (4 und 6) führen.
▶ Muttern (7) aufdrehen und fest anziehen.

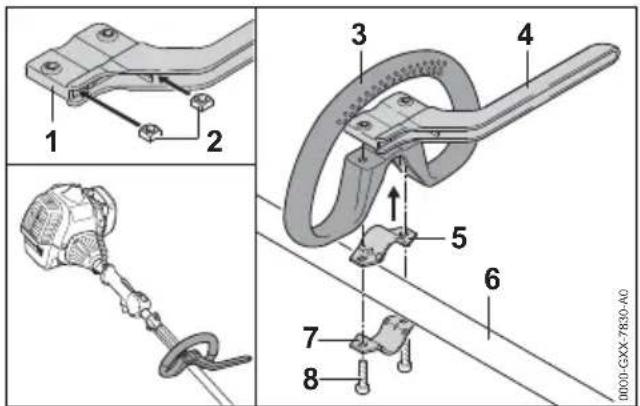

6.3 Rundumgriff mit Schrittbegren- zer anbauen

▶ Motor abstellen.

1 2 3 4 5 6 7 8 0000-GXK-7839-A0

▶ Muttern (2) so in den Schrittbegrenzer (1) stecken, dass die Bohrungen fluchten.
▶ Schelle (5) in den Rundumgriff (3) legen.
▶ Rundumgriff (3) zusammen mit der Schelle (5) und dem Schrittbegrenzer (4) auf den Schaft (6) setzen.
▶ Schelle (7) gegen den Schaft (6) drücken.
▶ Schrauben (8) eindrehen und fest anziehen.

6.4 Schutz anbauen und abbauen

6.4.1 Schutz anbauen

▶ Motor abstellen.

1 2 0000-GXX-3027-A0

▶ Schutz (1) bis zum Anschlag in die Führungen am Getriebegehäuse schieben.
▶ Schrauben (2) eindrehen und fest anziehen.

6.4.2 Schutz abbauen

▶ Motor abstellen.
▶ Schrauben herausdrehen.
▶ Schutz abnehmen.

6.5 Schürze anbauen und abbauen

6.5.1 Schürze anbauen

▶ Motor abstellen.

▶ Führungsnut der Schürze (2) auf die Leiste des Universalschutzes (1) schieben, bis sie hörbar einrastet.
▶ Ablängmesser (3) in die Führungsnut der Schürze (2) schieben.
▶ Schraube (4) eindrehen und fest anziehen.

6.5.2 Schürze abbauen

▶ Motor abstellen.

0000-GXX-3030-A2 1 2

• Steckdorn (2) in die Bohrung der Schürze (1) stecken.
  ▶ Schürze (1) mit dem Steckdorn (2) abziehen.

Das Ablängmesser an der Schürze (1) muss nicht wieder abgebaut werden.

6.6 Mähkopf anbauen und abbauen

6.6.1 Mähkopf anbauen

▶ Motor abstellen.

1 2 3 4 0000-GXK-3031-A0 1 4

• Druckteller (2) so auf die Welle (3) legen, das der kleinere Durchmesser nach oben zeigt.
  ▶ Mähkopf (1) auf die Welle (3) setzen und von Hand gegen den Uhrzeigersinn drehen.
  ▶ Steckdorn (4) bis zum Anschlag in die Boh-rung drücken und gedrückt halten.

▶ Mähkopf (1) solange gegen den Uhrzeigersinn drehen, bis der Steckdorn (4) einrastet. Die Welle (3) ist blockiert.
▶ Mähkopf (1) von Hand fest anziehen.
▶ Steckdorn (4) abziehen.

6.6.2 Mähkopf abbauen

▶ Motor abstellen.
- Steckdorn bis zum Anschlag in die Bohrung drücken und gedrückt halten.
▶ Mähkopf solange drehen, bis der Steckdorn einrastet.

Die Welle ist blockiert.

▶ Mähkopf im Uhrzeigersinn herausdrehen.
▶ Druckteller abnehmen.
▶ Steckdorn abziehen.

6.7 Metall-Schneidwerkzeug anbauen und abbauen

6.7.1 Metall-Schneidwerkzeug anbauen

▶ Motor abstellen.

1 2 3 4 5 6 7 0000-GXK-3032-A1

• Druckteller (5) so auf die Welle (6) legen, dass der kleinere Durchmesser nach oben zeigt.
  ▶ Metall-Schneidwerkzeug (4) auf den Druckteller (5) legen. Falls ein Grasschneideblatt mit mehr als 4 Schneiden verwendet wird: Schneidkanten so ausrichten, dass sie in die gleiche Richtung zeigen, wie der Pfeil für die Drehrichtung auf dem Schutz.
• Druckscheibe (3) so auf das Metall-Schneidwerkzeug (4) legen, dass die Wölbung nach oben zeigt.
  ▶ Laufteller (2) so auf die Druckscheibe (3) legen, dass die geschlossene Seite nach oben zeigt.

deutsch 7 Motorsense für den Benutzer einstellen

▶ Steckdorn (7) bis zum Anschlag in die Boh-rung drücken und gedrückt halten.
▶ Metall-Schneidwerkzeug (4) solange gegen den Uhrzeigersinn drehen, bis der Steckdorn (7) einrastet.
Die Welle (6) ist blockiert.
▶ Mutter (1) gegen den Uhrzeigersinn aufdrehen und fest anziehen.
▶ Steckdorn (7) abziehen.

6.7.2 Metall-Schneidwerkzeug abbauen

▶ Motor abstellen.
▶ Steckdorn bis zum Anschlag in die Bohrung drücken und gedrückt halten.
▶ Metall-Schneidwerkzeug solange im Uhrzeigersinn drehen, bis der Steckdorn einrastet. Die Welle ist blockiert.
▶ Mutter im Uhrzeigersinn abdrehen.
▶ Befestigungsteile, Metall-Schneidwerkzeug und Druckteller abnehmen.
▶ Steckdorn abziehen.

7 Motorsense für den Benutzer einstellen

7.1 Tragsystem anlegen und einstellen

1 2 3 2 0000-GXX-4594-A0

• Einschultergurt (1) oder Doppelschultergurt (3) aufsetzen.
  ▶ Einschultergurt (1) oder Doppelschultergurt (3) so einstellen, dass sich der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet.

7.2 Motorsense ausbalancieren

Das Schneidwerkzeug muss leicht auf dem Boden aufliegen.

▶ Motor abstellen.

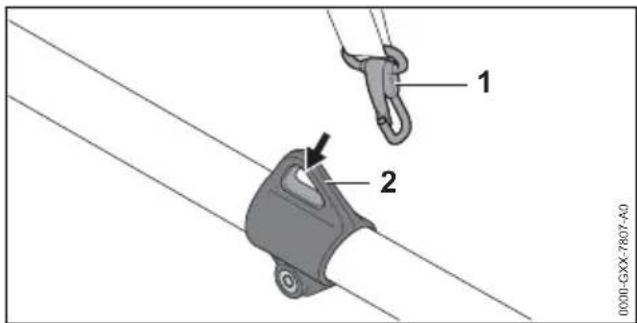

1 2 0000-GXX-7807-A0

• Tragöse (2) in den Karabinerhaken (1) einhängen.
  ▶ Motorsense auspendeln lassen.
  ▶ Falls die Lage des Schneidwerkzeugs im ausgependelten Zustand angepasst werden muss:

2 3 0000-GXX-7809-A0

▶ Schraube (3) lösen.
- Tragöse (2) so auf dem Schaft verschieben, dass die richtige Lage im ausgependelten Zustand erreicht wird.
▶ Schraube (3) fest anziehen.

7.3 Rundumgriff ausrichten und einstellen

Der Rundumgriff kann abhängig von der Anwendung und der Körpergröße des Benutzers in verschiedene Positionen eingestellt werden.

▶ Motor abstellen.

a 1 2 3 0000-GXX-7832-A0

▶ Schrauben (2) lösen.

▶ Rundumgriff (1) so in die gewünschte Position verschieben, dass folgende Bedingungen erfüllt sind:

- Der Abstandhalter (3) passt zwischen den Rundumgriff (1) und die Tragöse.

- Der Abstand (a) beträgt maximal 20 cm.

▶ Schrauben (2) so fest anziehen, dass der Rundumgriff (1) nicht mehr um den Schaft gedreht werden kann.

8 Kraftstoff mischen und Motorsense betanken

8.1 Kraftstoff mischen

Zu diesem Kapitel ist ein Video verfügbar.

Der für diese Motorsense notwendige Kraftstoff besteht aus einem Gemisch aus Benzin und Zweitakt-Motoröl, im Mischungsverhältnis 1:50.

STIHL empfiehlt den fertig gemischten Kraftstoff STIHL MotoMix.

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

▶ Sicherstellen, dass die Oktanzahl des Benzins mindestens 90 ROZ beträgt und der Alkoholanteil des Benzins nicht höher als 10 % ist.

▶ Sicherstellen, dass das verwendete Zweitakt-Motoröl die Anforderungen erfüllt.

▶ Abhängig von der gewünschten Menge an Kraftstoff, die richtigen Mengen an Zweitakt-Motoröl und Benzin im Mischungsverhältnis 1:50 ermitteln. Beispiele für Kraftstoff-Mischungen:

- 20 ml Zweitakt-Motoröl, 1 l Benzin

- 60 ml Zweitakt-Motoröl, 3 l Benzin

- 100 ml Zweitakt-Motoröl, 5 l Benzin

- Zuerst Zweitakt-Motoröl, dann Benzin in einen sauberen, für Kraftstoff zugelassenen Kanister einfüllen.

▶ Kraftstoff durchmischen.

8.2 Motorsense betanken

▶ Motor abstellen.
▶ Motorsense so auf eine ebene Fläche legen, dass der Kraftstofftank-Verschluss nach oben zeigt.
▶ Bereich um den Kraftstofftank-Verschluss mit einem feuchten Tuch reinigen.

Kraftstofftank-Verschluss so lange gegen den Uhrzeigersinn drehen, bis der Kraftstofftank-Verschluss abgenommen werden kann.
- Kraftstofftank-Verschluss abnehmen.

HINWEIS

■ Kraftstoff kann sich unter Einwirkung von Licht, Sonneneinstrahlung und extremen Temperaturen schneller entmischen. Falls entmischter Kraftstoff getankt wird, kann die Motorsense beschädigt werden.

▶ Kraftstoff durchmischen.
- Kraftstoff, der länger als 30 Tage aufbewahrt wurde, nicht tanken.

Kraftstoff so einfüllen, dass kein Kraftstoff verschüttet wird und mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben.

• Kraftstofftank-Verschluss auf den Kraftstoff-tank setzen.
  Kraftstofftank-Verschluss im Uhrzeigersinn drehen und von Hand fest anziehen. Der Kraftstofftank ist verschlossen.

9 Motor starten und abstellen

9.1 Richtigen Startvorgang aus- wählen

Wann muss der Motor auf das Starten vorbereitet werden?

Der Motor muss auf das Starten vorbereitet werden, falls eine der folgenden Bedingungen erfüllt ist:

• Der Motor hat Umgebungstemperatur.
• Der Motor ging beim ersten Beschleunigen nach dem Starten aus.
• Der Motor ging aus, weil der Kraftstofftank leer war.
  ▶ Motor auf das Starten vorbereiten, 9.2 und anschließend Motor starten, 9.3.

Wann kann der Motor direkt gestartet werden?

Der Motor kann direkt gestartet werden, falls der Motor mindestens 1 Minute gelaufen ist und nur für eine kurze Arbeitsunterbrechung abgestellt wurde.

▶ Motor starten, 9.3.

9.2 Motor auf das Starten vorbereiten

▶ Richtigen Startvorgang auswählen.
▶ Motorsense so auf einen ebenen Untergrund legen, dass das Schneidwerkzeug nicht den Boden und keine Gegenstände berührt.
▶ Transportschutz abbauen.

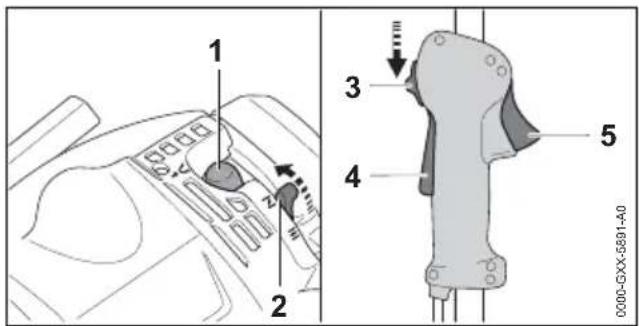

1 2 3 4 5 0000-GXX-5891-A0

• Kraftstoffhandpumpe (1) mindestens 5 Mal drücken.
  ▶ Startklappenhebel (2) in die Position | stellen.
• Gashebelsperre (4) drücken und gedrückt halten.
  ▶ Gashebel (5) drücken und gedrückt halten.
• Kombischieber (3) in die Position START stellen und halten.
  ▶ Gashebel (5) und Gashebelsperre (4) loslassen.
  Der Kombischieber (3) rastet in der Position START ein.

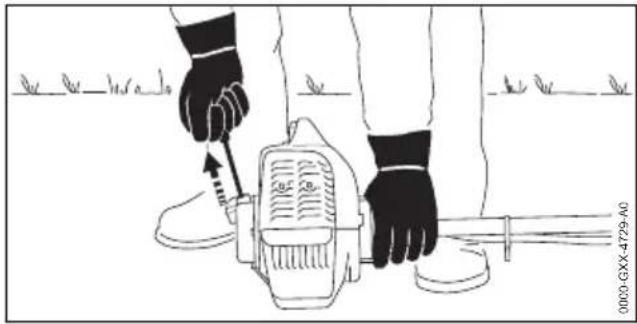

▶ Motorsense mit der linken Hand am Motor auf den Boden drücken.
▶ Anwerfgriff mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen.
So lange den Anwerfgriff schnell herausziehen und zurückführen, bis der Motor einmalig zündet und ausgeht.
▶ Falls der Motor nicht ausgeht: Startklappenhebel in die Position stellen, damit der Motor nicht absäuft.
Der Motor geht aus.

9.3 Motor starten

▶ Richtigen Startvorgang auswählen.
▶ Motorsense so auf einen ebenen Untergrund legen, dass das Schneidwerkzeug nicht den Boden und keine Gegenstände berührt.
▶ Transportschutz abbauen.

1 2 3 4 5 0030-GX-5892-A0

▶ Startklappenhebel (1) in die Position Stellen.
▶ Gashebelsperre (4) drücken und gedrückt halten.
▶ Gashebel (5) drücken und gedrückt halten.
- Kombischieber (3) in die Position START stellen und halten.
▶ Gashebel (5) und Gashebelsperre (4) loslassen.
Der Kombischieber (3) rastet in der Position START ein.

• Motorsense mit der linken Hand auf den Boden drücken.
  ▶ Anwerfgriff mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen.
  ▶ So lange den Anwerfgriff schnell herausziehen und zurückführen, bis der Motor läuft.
  ▶ Gashebel (5) kurz drücken. Der Kombischieber (3) springt in die Position I Der Motor läuft im Leerlauf.
• Falls das Schneidwerkzeug im Leerlauf mitläuft: Störungen beheben. Der Leerlauf ist nicht richtig eingestellt.
  ▶ Falls der Motor nicht startet: Motor auf das Starten vorbereiten und anschließend erneut versuchen den Motor zu starten.

9.4 Motor abstellen

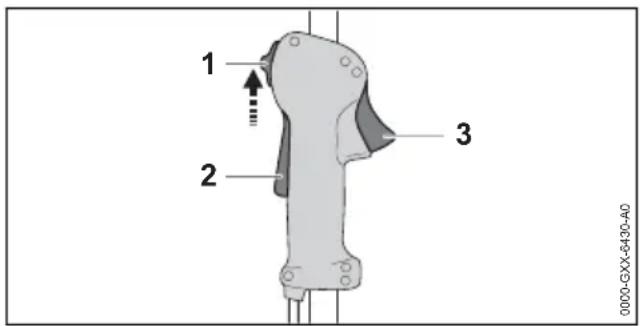

1 2 3 0000-GX-6430-A0

▶ Gashebel (3) und Gashebelsperre (2) loslassen.
Das Schneidwerkzeug bewegt sich nicht mehr.

Kombischieber (1) in die Position STOP-0 stellen. Der Motor geht aus.

- Falls der Motor nicht ausgeht: - Startklappenhebel in die Position I stellen. Der Motor geht aus.

▶ Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Kombischieber ist defekt.

10 Motorsense prüfen

10.1 Bedienungselemente prüfen

Gashebelsperre und Gashebel

▶ Motor abstellen.
▶ Versuchen, den Gashebel zu drücken, ohne die Gashebelsperre zu drücken.
▶ Falls sich der Gashebel drücken lässt: Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Gashebelsperre ist defekt.

▶ Gashebelsperre drücken und gedrückt halten.

▶ Gashebel drücken.

▶ Gashebel und Gashebelsperre loslassen.

▶ Falls der Gashebel oder die Gashebelsperre schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen.

Der Gashebel oder die Gashebelsperre ist defekt.

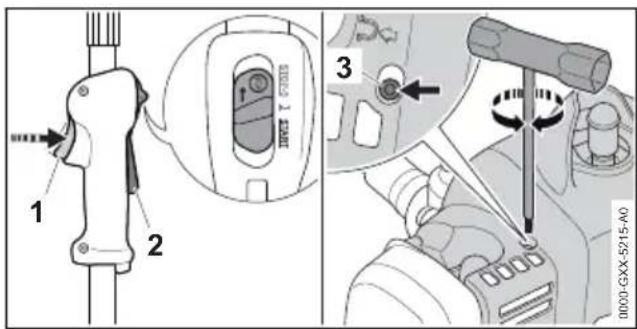

Gaszugeinstellung

▶ Motor starten.
▶ Gashebel drücken, ohne die Gashebelsperre zu drücken.
▶ Falls der Motor beschleunigt: Gaszug einstellen.
Der Gaszug ist nicht richtig eingestellt.

Motor abstellen

▶ Motor starten.
Kombischieber in die Position STOP-0 stellen.
Der Motor geht aus.

▶ Falls der Motor nicht ausgeht:

▶ Startklappenhebel in die Position I stellen. Der Motor geht aus.

▶ Motorsense nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Kombischieber ist defekt.

11 Mit der Motorsense arbeiten

11.1 Vergasereinstellung für Arbeiten in großer Höhe anpassen

Falls mit der Motorsense in großer Höhe gearbeitet wird, kann die Motorsense nicht mehr die optimale Leistung haben. Die Vergasereinstellung kann so angepasst werden, dass die Motorsense wieder die optimale Leistung hat.

▶ Motor starten.
▶ Motor ca. 1 Minute lang mit Gasstößen aufwärmen.

H L LA 0000-GXX-3132-A0

HINWEIS

■ Wenn mit der Motorsense wieder in geringerer Höhe gearbeitet wird, kann der Motor überhitzen.
▶ Standardeinstellung durchführen.
Hauptstellschraube H solange im Uhrzeigersinn drehen, bis die Motorsense beim Arbeiten wieder die optimale Leistung hat.

11.2 Motorsense halten und führen

1 2 0000-GXX-7807-A0

- Tragöse (2) in den Karabinerhaken (1) einhängen

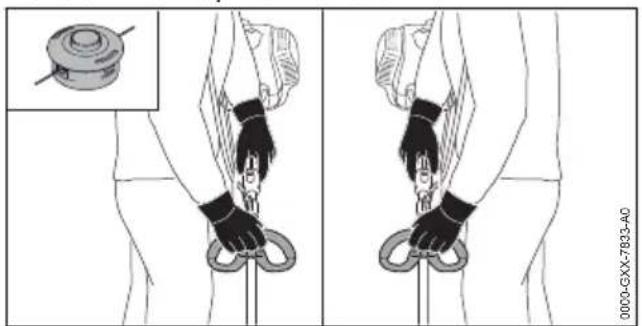

Falls ein Mähkopf verwendet wird:

▶ Motorsense mit einer Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

▶ Motorsense mit der anderen Hand am Rundumgriff so festhalten, dass der Daumen den Rundumgriff umschließt.

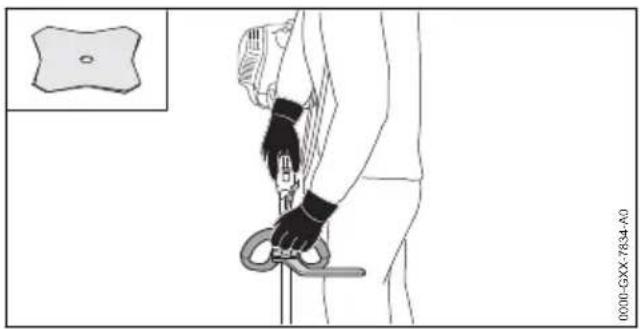

Falls ein Metall-Schneidwerkzeug verwendet wird:

▶ Motorsense mit der rechten Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
▶ Motorsense mit der linken Hand am Rundumgriff so festhalten, dass der Daumen den Rundumgriff umschließt.

11.3 Mähen

Der Abstand des Schneidwerkzeugs vom Boden bestimmt die Schnitthöhe.

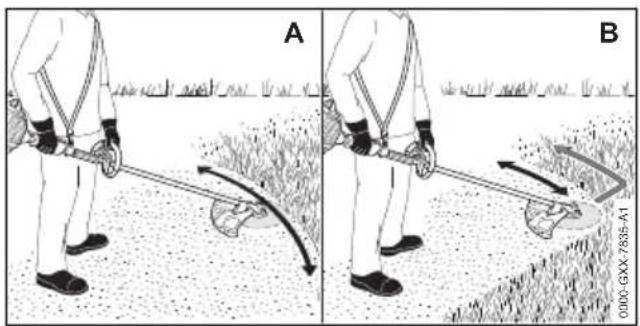

A B 0000-GX-7835-A1

Mähen mit einem Mähkopf (A)

▶ Motorsense gleichmäßig hin und her bewegen.
Langsam und kontrolliert vorwärts gehen.

Mähen mit einem Grasschneideblatt (B)

- Mit dem linken Bereich des Metall-Schneidwerkzeugs mähen.

Langsam und kontrolliert vorwärts gehen.

11.4 Mähfäden nachstellen

11.4.1 Mähfäden an Mähköpfen AutoCut nachstellen

- Sich drehenden Mähkopf kurz auf dem Boden auftippen.

Es werden ungefähr 30 mm nachgestellt. Das Ablängmesser im Schutz längt die Mähfäden automatisch auf die richtige Länge ab.

0000-GXX-4037-A1 1 2

Falls die Mähfäden kürzer als 25 mm sind, können sie nicht automatisch nachgestellt werden.

▶ Motor abstellen.
- Spuleneinsatz (1) am Mähkopf drücken und gedrückt halten.
▶ Mähfäden (2) von Hand herausziehen.
▶ Falls die Mähfäden (2) nicht mehr herausgezogen werden können: Spuleneinsatz (1) oder Mähfäden (2) ersetzen.
Der Spuleneinsatz ist leer.

11.4.2 Mähfäden an Mähköpfen SuperCut nachstellen

Die Mähfäden werden automatisch nachgestellt. Das Ablängmesser im Schutz längt die Mähfäden automatisch auf die richtige Länge ab.

Falls die Mähfäden kürzer als 40 mm sind, können sie nicht automatisch nachgestellt werden.

▶ Motor abstellen.
▶ Mähfäden von Hand herausziehen.
▶ Falls die Mähfäden nicht mehr herausgezogen werden können: Mähfäden ersetzen. Der Spuleneinsatz ist leer.

12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

▶ Motor abstellen.
▶ Motorsense abkühlen lassen.
▶ Falls die Motorsense nass ist: Motorsense trocknen lassen.
▶ Motorsense reinigen.
▶ Schutz reinigen.
▶ Schneidwerkzeug reinigen.
▶ Falls ein Metall-Schneidwerkzeug angebaut ist: Passenden Transportschutz anbauen.

13 Transportieren

13.1 Motorsense transportieren

▶ Motor abstellen.
▶ Falls ein Metall-Schneidwerkzeug angebaut ist: Passenden Transportschutz anbauen.

Motorsense tragen

▶ Motorsense so am Schaft tragen, dass das Schneidwerkzeug nach hinten zeigt und die Motorsense ausbalanciert ist.

Motorsense in einem Fahrzeug transportieren

▶ Motorsense so sichern, dass die Motorsense nicht umkippen und sich nicht bewegen kann.

14 Aufbewahren

14.1 Motorsense aufbewahren

▶ Motor abstellen.
▶ Falls ein Metall-Schneidwerkzeug angebaut ist: Passenden Transportschutz anbauen.
▶ Motorsense so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Die Motorsense ist außerhalb der Reichweite von Kindern.
– Die Motorsense ist sauber und trocken.

▶ Falls die Motorsense länger als 3 Monate aufbewahrt wird:

▶ Schneidwerkzeug abbauen.
- Kraftstofftank-Verschluss öffnen.
▶ Kraftstofftank entleeren.
▶ Kraftstofftank verschließen.
- Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
▶ Motor starten und den Motor so lange im Leerlauf laufen lassen, bis der Motor ausgeht.

15 Reinigen

15.1 Motorsense reinigen

▶ Motor abstellen.
▶ Motorsense abkühlen lassen.
▶ Motorsense mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Lüftungsschlitze mit einem Pinsel reinigen.

15.2 Schutz und Schneidwerkzeug reinigen

▶ Motor abstellen.
▶ Schutz und Schneidwerkzeug mit einem feuchten Tuch oder einer weichen Bürste reinigen.

15.3 Zündkerze reinigen

▶ Motor abstellen.
▶ Motorsense abkühlen lassen.

1 2 0000-GXX-4734-A0

▶ Zündkerzenstecker (1) abziehen.
▶ Falls der Bereich um die Zündkerze (2) verschmutzt ist: Den Bereich um die Zündkerze (2) mit einem Tuch reinigen.
▶ Zündkerze (2) herausdrehen.
- Zündkerze (2) mit einem Tuch reinigen.
▶ Falls die Zündkerze (2) korrodiert ist: Zündkerze (2) ersetzen.
- Zündkerze (2) eindrehen und fest anziehen.
▶ Zündkerzenstecker (1) fest aufdrücken.

16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:

Alle 25 Betriebsstunden

▶ Getriebe schmieren.

Alle 100 Betriebsstunden

▶ Zündkerze ersetzen.

Monatlich

• Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
  ▶ Saugkopf im Kraftstofftank von einem STIHL Fachhändler reinigen lassen.

Jährlich

▶ Saugkopf im Kraftstofftank von einem STIHL Fachhändler ersetzen lassen.

16.2 Getriebe schmieren

▶ Verschlussschraube (2) herausdrehen.

▶ Falls kein Fett an der Verschlussschraube (2) sichtbar ist:
▶ Tube „STIHL Getriebefett“ (1) einschrauben.
▶ 5 g STIHL Getriebefett in das Getriebegehäuse drücken.
▶ Tube „STIHL Getriebefett“ (1) herausdrehen.
▶ Verschlussschraube (2) eindrehen und fest anziehen.
▶ Motorsense 1 Minute lang einschalten. Das STIHL Getriebefett verteilt sich gleichmäßig.

16.3 Gaszug einstellen

▶ Motor starten.

▶ Gashebel (1) drücken, ohne die Gashebelsperre (2) zu drücken.
▶ Falls der Motor beschleunigt: Gashebel (1) gedrückt halten und die Schraube (3) so lange gegen den Uhrzeigersinn drehen, bis die Motordrehzahl nicht mehr hörbar abfällt. Der Gaszug war zu stark gespannt.
▶ Gashebel (1) drücken und gedrückt halten, ohne die Gashebelsperre (2) zu drücken.
▶ Schraube (3) so lange im Uhrzeigersinn drehen, bis der Motor beschleunigt.
▶ Schraube (3) 1,5 Umdrehungen gegen den Uhrzeigersinn drehen. Der Motor läuft im Leerlauf und der Gaszug ist richtig eingestellt.
▶ Motor abstellen.

16.4 Metall-Schneidwerkzeug schärfen und auswuchten

Es erfordert viel Übung, Metall-Schneidwerkzeuge richtig zu schärfen und auszuwuchten.

STIHL empfiehlt, Metall-Schneidwerkzeuge von einem STIHL Fachhändler schärfen und auswuchten zu lassen.

▶ Metall-Schneidwerkzeug so schärfen, wie es in der Gebrauchsanleitung und Verpackung des verwendeten Schneidwerkzeugs beschrieben ist.

17 Reparieren deutsch

17 Reparieren

17.1 Motorsense und Schneidwerkzeug reparieren

Der Benutzer kann die Motorsense und das Schneidwerkzeug nicht selbst reparieren.

▶ Falls die Motorsense oder das Schneidwerkzeug beschädigt sind: Motorsense oder

18 Störungen beheben

18.1 Störungen der Motorsense beheben

Die meisten Störungen haben die gleichen Ursachen.

▶ Folgende Maßnahmen durchführen:

▶ Luftfilter ersetzen.
- Zündkerze reinigen oder ersetzen.
▶ Standardeinstellung durchführen.
▶ Leerlauf einstellen.
▶ Vergasereinstellung für Arbeiten in großer Höhe anpassen.
▶ Falls die Störung weiterhin besteht: Maßnahmen aus der folgenden Tabelle durchführen.

Störung Ursache Abhilfe
Der Motor lässt sich nicht starten.	Im Kraftstofftank ist nicht genügend Kraftstoff.	▸ Kraftstoff mischen und Motorsense betanken.
Der Motor ist abge-	soffen.	▸ Verbrennungsraum lüften.
	Der Vergaser ist zu heiß.	▸ Motorsense abkühlen lassen.▸ Bevor der Motor gestartet wird: Kraftstoffhandpumpe mindestens 10 Mal drücken.
	Der Vergaser ist ver- eist.	▸ Motorsense auf +10 °C erwärmen lassen.
Der Motor läuft im Leerlauf unregelmäßig.	Der Vergaser ist ver- eist.	▸ Motorsense auf +10 °C erwärmen lassen.
Der Motor geht im Leerlauf aus.	Der Vergaser ist ver- eist.	▸ Motorsense auf +10 °C erwärmen lassen.

18.2 Luftfilter ersetzen

Der Luftfilter kann nicht gereinigt werden. Falls die Motorleistung nachlässt oder der Luftfilter beschädigt ist, muss der Luftfilter ersetzt werden.

▶ Motor abstellen.
▶ Startklappenhebel in die Position I stellen.

1 2 1 3 0000-GXX-7810-A0

▶ Schrauben (1) herausdrehen und den Filterdeckel (2) abnehmen.
▶ Bereich um den Luftfilter (3) mit einem feuchten Tuch oder einem Pinsel reinigen.
▶ Luftfilter (3) herausnehmen.

▶ Neuen Luftfilter (3) einsetzen.
▶ Filterdeckel (2) aufsetzen.
▶ Schrauben (1) eindrehen und fest anziehen.

Schneidwerkzeug nicht verwenden und einen STIHL Fachhändler aufsuchen.

18.3 Standardeinstellung durchführen

▶ Motor abstellen.

H L LA 0000-GXX-2946-A0

• Hauptstellschraube H gegen den Uhrzeigersinn bis zum Anschlag drehen.
  ▶ Leerlaufstellschraube L im Uhrzeigersinn bis zum Anschlag drehen.
  ▶ Leerlaufstellschraube L 3/4 Umdrehung gegen den Uhrzeigersinn drehen.

18.4 Leerlauf einstellen

▶ Standardeinstellung durchführen.
▶ Motor starten.
▶ Motor ca. 1 Minute lang mit Gasstößen aufwärmen.

H L LA 0000-GXX-4782-A0

Der Motor geht im Leerlauf aus

▶ Leerlaufanschlagschraube LA im Uhrzeigersinn drehen, bis das Schneidwerkzeug beginnt sich mitzudrehen.
▶ Leerlaufanschlagschraube LA 1 Umdrehung gegen den Uhrzeigersinn drehen.

Der Motor läuft im Leerlauf unruhig oder beschleunigt schlecht

▶ Leerlaufstellschraube L im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft und gut beschleunigt.

Das Schneidwerkzeug dreht sich im Leerlauf dauerhaft mit

▶ Leerlaufanschlagschraube LA gegen den Uhrzeigersinn drehen, bis das Schneidwerkzeug stehen bleibt.
▶ Leerlaufanschlagschraube LA 1 Umdrehung gegen den Uhrzeigersinn drehen.

18.5 Verbrennungsraum lüften

1 2 3 0000-GXX-4736-A0

▶ Zündkerzenstecker (1) abziehen.
▶ Zündkerze (2) herausdrehen.
▶ Zündkerze (2) trocknen.

WARNUNG

■ Wenn bei abgezogenem Zündkerzenstecker der Anwerfgriff herausgezogen wird, können Funken nach außen treten. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
Kombischieber in die Position STOP-0 stellen, bevor der Anwerfgriff herausgezogen wird.

▶ Kombischieber in die Position stellen.
▶ Anwerfgriff (3) mehrmals herausziehen und zurückführen.
Der Verbrennungsraum ist gelüftet.
▶ Zündkerze (2) eindrehen und fest anziehen.
▶ Zündkerzenstecker (1) fest aufdrücken.

19 Technische Daten

19.1 Motorsense STIHL FS 235 R

• Hubraum: 36,3 ~cm^3
  – Leistung nach ISO 8893: 1,55 kW (2,1 PS) bei 9000 1/min
  – Leerlaufdrehzahl: 2800 1/min
  – Maximale Drehzahl der Abtriebswelle: 7900 1/min
  – Zulässige Zündkerzen: Bosch WSR 6 F von STIHL
  – Elektrodenabstand der Zündkerze: 0,5 mm
  – Gewicht bei leerem Kraftstofftank, ohne Schneidwerkzeug und Schutz: 6,5 kg
  – Länge ohne Schneidwerkzeug: 1807 mm
• Maximaler Inhalt des Kraftstofftanks: 810 cm ^3 (0,81 l)

19.2 Schallwerte und Vibrations- werte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel

beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2 m/s².

Verwendung mit einem Mähkopf

• Schalldruckpegel L_peq gemessen nach ISO 22868: 99 dB(A).
• Schallleistungspegel L_w gemessen nach ISO 22868: 111 dB(A).
• Vibrationswert a_hv, eq gemessen nach ISO 22867:
• Bedienungsgriff: 6,5 m/s ^2 .
• Linker Handgriff: 6,8 m/s ^2 .

Verwendung mit einem Metall-Schneidwerkzeug

• Schalldruckpegel L_peq gemessen nach ISO 22868: 99 dB(A).
• Schallleistungspegel L_w gemessen nach ISO 22868: 111 dB(A).
• Vibrationswert a_hv, eq gemessen nach ISO 22867:
• Bedienungsgriff: 5,8 m/s ^2 .
• Linker Handgriff: 5,0 ~m / s^2 .

Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

19.4 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO_2 -Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO _2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

19.3 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

20 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen

20.1 Kombinationen aus Schneidwerkzeugen, Schutzen und Tragsystemen

Schneidwerkzeug Schutz Schrittbegrenzer Tragsystem
– Mähkopf AutoCut C 26-2– Mähkopf AutoCut 36-2	– Universalschutz zusammen mit der Schürze und dem Ablängmesser	– optional	– Einschultergurt– Doppelschultergurt mit Schnelllöseeinrichtung
– Grasschneideblatt 230-8 (∅ 230 mm)	– Universalschutz ohne Schürze	– vorgeschrieben	– Einschultergurt– Doppelschultergurt mit Schnelllöseeinrichtung

21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit,

Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

22 Entsorgen

22.1 Motorsense entsorgen

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich.

▶ Motorsense, Schutz, Schneidwerkzeug, Kraftstoff, Benzin, Zweitakt-Motoröl, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.

23 EU-Konformitätserklärung

23.1 Motorsense STIHL FS 235 R

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

• Bauart: Motorsense
  – Fabrikmarke: STIHL
• Typ: FS 235 R
  – Serienidentifizierung: 4151

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 11806-1, EN 55012, EN 61000-6-1.

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.

– Gemessener Schallleistungspegel: 111 dB(A)
– Garantierter Schallleistungspegel: 113 dB(A)

Die Technischen Unterlagen sind bei der Produktzulassung der AND-

REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf der Motorsense angegeben.

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

J. Hoffmann i. V.

Dr. Jürgen Hoffmann, Leiter Erzeugnisdaten, - vorschriften und Zulassung

24 Anschriften

24.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

24.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Germania

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

J. Hoffmann p.p.
