TSE Prime Set 5022 - Elektronisches Schloss Burg Wächter - Kostenlose Bedienungsanleitung

Produkttyp	Elektronisches Schloss
Marke	Burg Wächter
Modell	TSE Prime Set 5022
Öffnungsmethoden	6-stelliger PIN-Code, Fingerabdruck (Fingerscan), Funk-Schlüssel E-KEY (optional)
Anzahl Benutzer	Bis zu 48
Anzahl Fingerabdrücke	Bis zu 24
Stromversorgung Tastatur	2 LR6 AA-Batterien (Alkali)
Stromversorgung Zylinder	2 LR6 AA-Batterien (Alkali)
Stromversorgung E-KEY-Schlüssel	1 CR2032-Batterie
Schutzart Tastatur	IP55
Betriebstemperatur	-20 °C bis +50 °C (Display kann bei plötzlichem Wechsel träge reagieren)
Zulässige relative Luftfeuchtigkeit	Bis zu 93 % (ohne Kondensation)
Sperrzeit nach Fehleingabe	1 Minute nach 3 Fehleingaben, danach 3 Minuten bei jedem weiteren Fehler
Mehrsprachige Anzeige	12 einstellbare Sprachen
Zusatzfunktionen (über optionale Software)	Benutzerverwaltung, Zeit- und Kalenderfunktion, Rechtevergabe, Historie
Schwachbatterieanzeige	Ja, auf dem Display und durch LED-Blinken (5 wiederholte Blinksignale)
Notöffnung	Mechanischer Notschlüssel (Außenseite)
Kompatible Türstärke	Bis zu 118 mm (für Profilzylinder, gemessen in der Mitte der Befestigungsschraube)
Montage	Ohne Bohren und Kabel, für Türen mit Profilzylinderbohrung
Pflege	Mit einem feuchten Tuch reinigen; keine alkoholhaltigen oder aggressiven Reinigungsmittel verwenden
Garantie	In der Anleitung nicht angegeben

Häufig gestellte Fragen - TSE Prime Set 5022 Burg Wächter

Wie öffne ich die Tür mit einem PIN-Code?

Drücken Sie die Taste © (Funktionstaste) um die Tastatur zu aktivieren. Geben Sie den 6-stelligen PIN-Code ein (Werkscode: 1-2-3-4-5-6). Das Display zeigt 'Bitte drehen Sie den Drehknopf' und die LED blinkt einmal. Drehen Sie dann den Drehknopf des Zylinders, um zu öffnen.

Wie registriere ich einen Fingerabdruck?

Wählen Sie im Admin-Menü 'Benutzer erstellen: Fingerabdruck'. Geben Sie den Admin-Code ein. Streichen Sie dann mehrmals mit dem Finger von oben nach unten über die Mitte des Sensors. Das Display zählt die Durchgänge. Nach Abschluss wird der Benutzer als USER XXX_FP registriert.

Was tun, wenn ich mehrmals einen falschen Code eingebe?

Nach 3 falschen Eingaben sperrt sich das Schloss für 1 Minute. Danach beträgt die Sperrzeit bei jedem weiteren Fehler 3 Minuten. Nach Ablauf der Sperrzeit ist die Entriegelung wieder möglich.

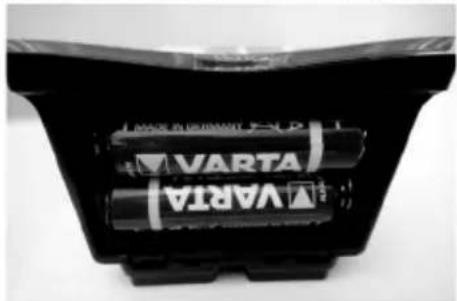

Wie wechsle ich die Batterien der Tastatur?

Schrauben Sie die 2 Schrauben (Tx8) des Batteriefachdeckels heraus. Ziehen Sie den Deckel nach unten, um ihn zu öffnen. Ersetzen Sie die Batterien durch 2 LR6 AA-Alkali-Batterien unter Beachtung der Polarität. Schließen Sie den Deckel, indem Sie zuerst die Seite mit den Schraubenlöchern einrasten, dann wieder festschrauben.

Wie verwende ich den mechanischen Notschlüssel?

Klappen Sie den Notschlüssel auf und stecken Sie ihn in den Schlitz an der Abdeckung. Drehen Sie den Schlüssel um 90° im Uhrzeigersinn, während Sie den äußeren Drehknopf leicht drehen, um zu entriegeln. Drehen Sie dann den Drehknopf, um die Tür zu öffnen. Zum Schließen drehen Sie den Schlüssel gegen den Uhrzeigersinn und ziehen ihn heraus.

Wie synchronisiere ich einen E-KEY-Schlüssel nach Kanalwechsel?

Wählen Sie im Hauptmenü 'E-KEY-Synchronisation'. Geben Sie den Admin-Code ein. Versetzen Sie den E-KEY in den Programmiermodus (10 Sekunden drücken, bis 3 grüne Blinksignale erscheinen). Das System passt dann den Funkkanal des Schlüssels an den des Zylinders an.

Was bedeutet das Blinken der inneren LED?

- 1 kurzes Blinken: Öffnung erfolgreich.
- 2 kurze Blinksignale: Schließung erfolgreich.
- 1 Blinken alle 5 Sekunden: Daueröffnung aktiviert.
- 1 kurzes + 1 langes Blinken (wiederholt): Programmiermodus.
- 5 kurze Blinksignale (20 Sek. wiederholt): Batterien schwach.

Wie setze ich alle Benutzer zurück?

Das Menü 'TSE-Setup' bietet die Option 'Neu organisieren'. Dies löscht gelöschte Benutzer und gibt Speicher frei. Für eine vollständige Zurücksetzung wenden Sie sich an den Hersteller oder verwenden Sie die optionale TSE-Software. In der Anleitung ist keine Werkseinstellungsfunktion beschrieben.

Der Fingerabdrucksensor funktioniert nicht mehr richtig, was tun?

Verwenden Sie die Funktion FS-Reset im Admin-Menü. Dies löscht alle registrierten Fingerabdrücke, behält aber die Benutzer. Beginnen Sie dann erneut mit der Fingerabdruckregistrierung. Reinigen Sie den Sensor auch mit einem feuchten Tuch (ohne Reinigungsmittel).

Was sind die empfohlenen Nutzungsbedingungen?

Umgebungstemperatur: -20 °C bis +50 °C. Relative Luftfeuchtigkeit max. 93 % ohne Kondensation. Die Tastatur ist IP55 geschützt. Bei plötzlichen Temperaturschwankungen kann die Anzeige träge werden oder dunkler werden. Nicht aggressiven Chemikalien aussetzen.

BEDIENUNGSANLEITUNG TSE Prime Set 5022 Burg Wächter

AOnTaste
Einschalten der Tastatur zur Eingabe eines Öffnungsgeheimnisses.
Enter Taste
Auswahl eines Menüpunktes.
Funktionstaste
Über die Funktionstaste können verschiedene Aktionen durchgeführt werden, abhängn vom jeweiligen Status der Tastatur. Wieche Funktion aktiv ist, wird im Display angesetzt.
1) Eintritt in die Menuebene zum Programmieren
Wenn Im Display das Symbol „FUNCM" entschied, gelangen sie durch Dräcken der Tasse „FUNC" ins Menü. Im Menü haben sie über die taten „1" und „2" eine Schriftfunction, um sich durch die Struktur zu navigieren.
2) Löschen eines Eingabeschrittes
Wenn im Display das Symbol, FUNC. C entscheidt, können Sie durch Drücken der Tasse, FUNC" die letzte Eingabe halten.
3) Eintritt in die vorherige Programmereberebene / Rückschnitt. Wenn Sie schon im Menu befinden, einschnet im Display das Symbol „Func: <“ Durch Drucken der Taste „FUNC" „Springen Sie dann in der Monstruktur auf die{nach sthore Ebele zureck.
0 Batterieanzeige

Batterie vill Battenie leer

Im Display werden die Battererstande der Zyltereneinheit und der Tastaturnehm angezeigt. Die Anzeuge im Display bezieht sich auf die Bauteilen mit dem niedrigsten Status. Im Display erscheim, dann bei leiterer Batterie die Anzeuge.

Bat. in Tastatur wechseln bzw. Bat. im Knauf wechseln.
Nach erfolgen Wechseln und anschließender zweimaltiger Eingabe eines Öffnungsgeschämmisses, entscheidt die aktuell niedrigste Batteriancerzielige Im Display. Da nur ein Batteriematzer gewechsam wurde, kann die Anzeuge im Display zusatz des Wechsels einen „nicht vollen“ Status anzogen. Sollen sie frotz der Wechselanleiage die Batterien nicht wechseln, mussen Sie den gutgionten Aufgangscode um weitere Mal eingoben um die Tur zu öffnen. Gleichzeitig blinking die LED am Innenknauf 5 x 5 mal. Auf diese Ankeln sie die Tur noch ca. 50 mal öffnen. Denach kann die Tur nur noch mit dem Administratorenode gefoßnet werden. Die Batterien müssen jetzt gewechsall: werden, ansonsten latent sich die Tur nicht mehr öffnen.

Fingerscan-Sensor

Zum Oftgen bzw. Anlernen der berechtigten Fingert

Notizen

Sehr geehrter Kunde, vielen Dank, dass Sie sich für das elektronische Schliebsystem TSE der Serie 5000 aus dem Hause BURG-WACHTER entschieden haben. Diese System wurde nach den neuesten technischen Möglichkeiten entwickelt bzw. produziert und entspricht hohen Sicherheitsanforderungen. Der elektronische Zylinder lasst sich problemlos ohne jegliches Bohren und Verlegen von Kabeln in jeder Tur mit PZ-Lochung bis zu einer Türstarke von 118 mm (59/59 mm, gemessen Mitte Stulpschraube) einsetzen. Der elektronische Zylinder ist hervorragend für die Neuinstallation wie auch die Nachrüstung geeignet. Des Weiteren haben Sie verschiedene optionsale Geschäfteen, z. B. welches Identmedium Sie einsetzen. Nähres hierzu erfahren Sie auf den nachfolgenden Seiten.

Entfernen Sie auch den Batteriesicherungsstreifen am Innenknauf, um den Zylinder zu bestromen.

Wichtig:itte lessen Sie die gesamte Bedienungs anleitung,bevor Sie mit der Programmierung beginnen.Wir wünschen Ihnen viel Freude mit Ihrem neuen Schliebsystem.

TSE Set 5021 PINCODE

Die Bedienung des elektronischen Zylinders erfolgt über einen 6-stelligen Zahlencode. Optional kann zusammenlich der Funkschlüssel TSE 5103 E-KEY eingesetzt werden.

TSE 5021 PINCODE Funktionen (serienmöbig)

• Anzahl Benutzer gesamt: bis zu 48
• Jedem Pin-Code Nutzer (außer Administrator) kann auch ein E-KEY zugeordnet werden.

Optionale SchlieBmedien

Funkschlüssel TSE 5103 E-KEY

Zusätzliche Funktionen über optionale TSE Software, z. B.

-Benutzeradministration
- Zeit- und Kalenderfunktionen
-Rechtevergabe
-Historienfunktion

Administratorcode

• worksbeitig 1-2-3-4-5-6 (bitte unbedingtändern)

Optische Signalisierung

Im Drehknauf auf der Turinnenseite befindet sich eine optische Signisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Schloss gehen auf
• 2 x kurz: Schloss gezeht zu
• alle 5 Sek. 1 x kurz: Permanentöffnung aktiviert
• 1 x kurz, 1 x lang, 2 Sek. Pause, Wiederholung:

Schloss im Programmiermodus

• 5 x kurz, 2 Sek. Pause, Wiederholung auf 20 Sek. Batterie im Zylinder leer

Technische Daten
Sperrzeiten Nach 3 x falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten
Display In 12 Sprachen einstellbar
Stromversorgung Tastatur	2 x MIGNON LR6 AA ALKALINE
Stromversorgung Zylinder	2 xMIGNON LR6 AA ALKALINE
Zulässige Umgebungs-bedingungen*	-15 °C / +50 °C / bis zu 93 % rel. Luftfeuchtigkeit (nicht kondensierend)Zul. Temperaturbereich: -20 °C / +50 °CDas Display kann bei extremen Temperatur wechselnträge reagieren bzw. verdunkeln.
Schutzart Tastatur IP65

• Sollte die Temperatur den angegebenen Bereich überschreiben, wird auf dem Display eine entsprechende Warnmeldung ausgegeben. Sorgen Sie durch geeignete Maßnahmen für Abhilfe!

TSE Set 5022 FINGERSCAN

Die Bedienung des elektronischen Zylinders erfolgt über einen eingescannten Finger. Zusätzlich konnen Sie den Zylinder über die Eingabe des 6-stelligen Zahlencodes bedieren bzw. über den optional erhältlichen TSE 5103 E-KEY.

Es können bis zu 24 Finger über die Tastatur einprogrammiert werden. Die Nutzer werden separat angelegt (USER XXX_FP). Sollte einem Benutzer zusätzlich ein Code und / oder ein E-KEY zugeordnet werden, so ist dieser separat anzulegen.

Achtung! Der Fingerscannerarf nicht mit Reinigungsmitteln gesaubert werden.itte benutzen Sie hierfür ein leicht feuchtes Tuch.

TSE 5022 FINGERSCAN Funktionen (serienmäßig)

• Anzahl Benutzer gesamt: bis zu 48

davon Anzahl Fingerscans: bis zu 24

• Jedem Code-Benutzer (außer Administrator) kann auch ein E-KEY zugeordnet werden

• Jedem E-KEY-Benutzer kann auch ein Code zugeordnet werden

Optionale SchlieBmedien

TSE 5103 E-KEY

Zusätzliche Funktionen über optionale TSE Software, z. B.:

-Benutzeradministration
- Zeit- und Kalenderfunctionalen
- Rechtevergabe
- Historienfunktion

Administratorcode

• werkssiteit 1-2-3-4-5-6 (bitte unbedingt ändern)

Optische Signalisierung

Im Drehknauf auf der Turinnenseite befindet sich eine optische Signisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Schloss gehen auf
• 2 x kurz: Schloss besteht zu
• alle 5 Sek. 1 x kurz: Permanentöffnung aktiviert
• 1 x kurz, 1 x lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
• 5 x kurz, 2 Sek. Pause, Wiederholung auf 20 Sek. Batterie im Zylinder leer

Technische Daten

Sperrzeiten Nach 3 x	falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten
Display In 12 Sprachen	einstellbar
Stromversorgung Tastatur	2 x MIGNON LR6 AA ALKALINE
Stromversorgung Zylinder	2 xMIGNON LR6 AA ALKALINE
Zulässige Umgebungs-bedingungen*	-15 °C / +50 °C / bis zu 93 % rel. Luftfeuchtigkeit (nicht kondensierend)Zul. Temperaturbereich: -20 °C / +50 °CDas Display kann bei extremen Temperatur wechselnträge reagieren bzw. verdunkeln.
Schutzart Tastatur IP55

• Sollte die Temperatur den angegebenen Bereich überschreiben, wird auf dem Display eine entsprechende Warnmeldung ausgegeben. Sorgen Sie durch geeignete Maßnahmen für Abhilfe!

TSE Set 5013 E-KEY

Die Bedienung des elektronischen Zylinders erfolgt über den Funkschlüssel E-KEY. Das Funktionsprinzip istählich wie beim Auto-Schliebsystem. Nach dem einmaligen Drucken der Taste kann der Zylinder betätig werden. Die nachtragliche Programmierung des E-KEYs kann über ein Keypad erfolgen oder über eine TSE-Software. Die Reichweite des E-KEYs beträgt bis zu 3 m.

TSE 5013 E-KEY Funktionen (serienmäßig)

• Anzahl Benutzer gesamt: bis zu 48

Optionale SchlieBmedien

-TSE5151KeypadPIN

-TSE 5152 Keypad FS (bis zu 24 Fingerscans möglich)

Zusätzliche Funktionen über optionale TSE Software, z. B.:

• Benutzer administration
• Zeit- und Kalenderfunktionen
• Rechtevergabe
• Historienfunktion

Administratorcode

Der Code wird separat auf einem Aufkleber mitgeliefert. Diese ist sorgfältig aufzubewahren. Achtung: Bei Verlust ist das Umprogrammieren bzw. die Nutzung aller Administratorfonktionen nicht mehr möglich.

Spannungsversorgung Zylinder

• 2 x MIGNON LR6 AA ALKALINE

Spannungsversorgung E-KEY

-1xCR2032

Optische Signalisierung

Im Drehknauf auf der Turinnenseite befindet sich eine optische Signisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Schloss gehen auf
• 2 x kurz: Schloss gehen zu
• alle 5 Sek. 1 x kurz: Permanentöffnung aktiviert
• 1 x kurz, 1 x lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
• 5 x kurz, 2 Sek. Pause, Wiederholung auf 20 Sek. Batterie im Zylinder leer

Öffnen

Das TSE kann je nach Ausstattungsvariante über einen 6-stelligen Zahlencode, mit Fingerprint oder einem TSE E-KEY bedient werden.

Öffnen mit Pinyin

• Schalten Sie die Tastatur über die Taste ein
• Geben Sie den 6-stelligen Pincode (werksbeitig (1-2-3-4-5-6) ein. Im Display erscheint „Bitte Drehknauf betätigten!“ und die im Zylinder integrierte LED blinkt einmal bei erfolgsreicher Öffnung auf.
  Drehen Sie den Zylinderknauf

Öffnen mit dem TSE E-KEY

• Drücken sie die Taste am TSE E-KEY. Die im Zylinder integrierte LED blinkt einmal bei erfolglicher Öffnung auf.
  Drehen Sie den Zylinderknauf

Bitte beachten sie, dass die Tastatur bei dem Öffnungsvorgang mit einem TSE E-KEY vorher nicht über die Taste eingeschaltet werden damit!

Öffnen mit Fingerprint

• Schalten Sie die Tastatur über die TasteDein
• Ziehen Sie den angelernten Finger von oben nach unten mittig über den Sensor. Im Display erscheint „Bitte Drehknauf betätigten!" und die im Zylinder integrierte LED blinkt einmal bei erfolglicher Öffnung auf.
  Drehen Sie den Zylinderknauf

Beschreibung der Menüfunktionen

Nachfolgend werden die Funktionen für die Produkte TSE 5021 und TSE 5022 beschrieben.

Menu Codeänderung

Änderung des Administratorcodes sowie der Benutzercodes.

Schalten Sie die Tastatur über die Taste ein
- Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
Bestätigen Sie die Auswahl mit
- Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis der Administrator/Benutzer angezeigt wird, dessen Code geändert werden soll
Bestätigen Sie mit
- Geben Sie den bisher gültigen (alten) Code ein und drucken
- Geben Sie den neuen Code ein und bestätigen mit
- Wiederholen Sie die Eingabe und bestätigen erneut mit Bei richtiger Eingabe erscheidt „Codeänderung durchgeführt"

Menu Sprache/Language Spracheinstellung

Schalten Sie die Tastatur über die TasteDein
- Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
- Scrollen Sie mit der Taste 2 bis der o. g. Menüpunkt erscheint
- Bestätigen mit
- Über die Taste 1 bzw. 2 solange scrollen, bis die gewünschte Sprache entscheidet
- Bestätigen Sie mit

Menu Administrator

Im Menu Administrator stehen Ihnen verschiedene Untermenus zur Verfugung.

Untermenu Benutzer mit Code anlagen

• Schalten Sie die Tastatur über die Taste ein
• Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
• Scroll Sie mit der Taste 2 bis „Menu / Administrator" entscheid.
  Bestätigen Sie mit Es erscheint der Menüpunkt „Ben. anlegen"
• Bestätigen mit
• Scrollen Sie mit der Taste 2 bis „Benutzer anlagen: Code" entscheid.
• Bestätigen Sie mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu besteht.
• Der{nachste freie Speicherplatz wird angezeigt (z. B. USER.003)
• Geben Sie den 6-stelligen Code ein und bestätigen Sie 2 × mit
• Im Display erscheint „ Daten wurden gespeichert"

Untermenu Benutzer mit E-Key anlagen

• Schalten Sie die Tastatur über die Tasteiein
• Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"

• Scroll Sie mit der Taste 2 bis „Menu / Administrator" erscheint

• Bestätigen Sie mit Es entscheidet der Menüpunkt „Benutzer anlegen"

• Bestätigen mit
• Scrollen Sie mit der Taste 2 bis „Benutzer anlagen: E-Key" erscheint
• Bestätigen Sie mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu besteht.
• Der{nachste freie Speicherplatz wird angezeigt (z.B. USER.003), drucken Sie
• Bringen Sie den E-KEY in den Programmiermodus (siehe Anleitung E-KEY)
  -AnschlieBend 2 x mit bestätigen
• Es erscheint „ Daten wurden gespeichert"

Untermenü Benutzer mit Fingerprint anlagen

(Funktion nur aktiv bei TSE Fingerscan und mit der Tastatur TSE FS)
Schalten Sie die Tastatur über die TasteDein
- Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
- Scroll Sie mit der Taste 2 bis „Menu / Administrator" entscheid.
- Bestätigen mit Es entscheidet der Menüpunkt „Ben. anlegen"
Bestätigen mit
- Scroll Sie mit der Taste 2 bis der Menüpunkt „Anlagen: Fingerprint" erscheint
Bestätigen mit
- Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zubekommen
- Im Display erscheint „Finger anlernen"
- Ziehen Sie den anzulernenden Finger mehrmals mittig über den Sensor (Im Display wird die Anzahl mit gezahlt)
- Im Display erscheint „User_XXX_FP" erfolgreich angelert

Untermenu E-KEY zuordnen

Über diese Funktion haben Sie die Möglichkeit, einem bereits vorhandenen Benutzer nachträglich einen Funkschlüssel E-KEY zuzuordnen.
Gehen Sie hierzu wie folgt vor:
- Schalten Sie die Tastatur über die TasteDein
- Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
- Scroll Sie mit der Taste 2 bis „Menu / Administrator" erscheint
Bestätigen mit
- Scroll Sie mit der Taste 2 bis der Menüpunkt „E-KEY zuordnen" erscheint
- Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zubekommen
- Scrollen Sie zu dem Benutzer, dem Sie einen E-KEY zuordenen möchten und bestätigten Sie 2 × mit
- Bringen Sie den E-KEY in den Programmiermodus (siehe Anleitung E-KEY)
- Sobald der E-KEY im Programmiermodus ist, bestätigten Sie auf der Tastatur mit
- Es erscheint „ Daten wurden gespeichert"

Untermenu Löschen

Sie haben die Möglichkeit, einen Benutzer oder einen E-KEY über diese Menu zu Löschen.

• Schalten Sie die Tastatur über die Taste ein
• Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
• Scroll Sie mit der Taste 2 bis „Menu / Administrator" entscheid.
• Bestätigen Sie mit
• Scroll Sie mit der Taste 2 bis der Menüpunkt „Löschen" entscheid
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu entwickeln
• Scrollen Sie zu dem Benutzer bzw. Identmedium (E-KEY) welchen bzw. welches Sie loschen möchten, und bestätigten Sie die Auswahl 2 x mit
• Im Display erscheint „Datensatz gelöscht"

Untermenu Zeitfunktionen

Hier werden Uhrzeit und Datum eingestellt

- Einstellen der Uhrzeit:

Schalten Sie die Tastatur über die TasteDein
- Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
- Scroll Sie mit der Taste 2 bis „Menu / Administrator" erscheint
Bestätigen Sie mit
- Scrollen Sie mit der Taste 2 bis der Menüpunkt „Admin. Einstellungen Zeitfunktionen" erscheint
Bestätigen Sie mit
- Eserscheint: „Zeitfunktionen Uhrzeit"
- Bestätigen Sie mit
- Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu besteht.
- Eingabe der Stunde (2-stellig), bestätigen mit
- Eingabe der Minuten (2-stellig), bestätigen mit
- Es erscheint: „ Daten wurden gespeichert"

- Einstellen des Datum:

• Schalten Sie die Tastatur über die Tasteiein
• Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
• Scroll Sie mit der Taste 2 bis „Menu / Administrator" entscheid.
• Bestätigen Sie mit
• Scroll Sie mit der Taste 2 bis der Menüpunkt „Admin. Einstellungen Zeitfunktionen" erscheidt
  Bestätigen Sie mit
• Es erscheint „Zeitfunktionen Uhrzeit"
• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Zeitfunktionen Datum" erscheint
• Bestätigen Sie mit
• Geben Sie den Administratorcode ein, um die Berechtigung zumin Programmierung zu besteht.
• Eingabe des Tags (2-stellig), bestätigen mit
  Eingabe des Monats (2-stellig), bestätigen mit
  Eingabe des Jahres (2-stellig), bestätigen mit
• Es erscheint: „ Daten wurden gespeichert"

Untermenu TSE-Setup

Allgemeine Systemeinstellungen

Funkkanal

Hier kann der Funkkanal eingestellt werden (12 Kanäle stehen zur Auswahl). Dies kann erforderlich sein, wenn der Funkkanal bereits durch eine andere Anwendung, z. B. W-LAN, belegt ist und es hierdurch eventuell zu Stö rungen kommt. In diesen Fall wahlen Sieitte einen anderen Kanal im Abstand von mindestens 3 Funkkanälen aus.

Sendeleistung und Frequenzbereich:

Sollte nach mehrmaligem Betätigen des E-KEYs die zu öffnende Tur nicht entsprert werden, so kann über diese Funktion die Priorität der Tur erhöht werden. Umgekehrt kann es sich in einem solchen Fall empfehlen, Turen im direkten Umfeld in der Priorität abzuseken.

Reorganisieren

Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind.

• Schalten Sie die Tastatur über die Taste ein
• Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
• Scroll Sie mit der Taste 2 bis „Menu / Administrator" erscheint
  Bestätigen Sie mit
• Scroll Sie mit der Taste 2 bis der Menüpunkt „Admin. Einstellungen TSE-Setup" erscheint
  Bestätigen Sie mit Es erscheint der der Menupunkt „TSE-Setup Reorganisieren"
  Bestätigen Sie mit
• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bestehtem Es erscheidt „Reorganisierung lauft"

Anmelden

Beim Austausch des Zylinders oder der Tastatur müssen beide Einheiten neu aufeinander abgestimmter werden, damit bereits wieder miteinanderCOMMUNIZIEREN KONN.

Anmelden einer Tastatur

• Schalten Sie die Tastatur über die Taste ein
• Drücken Sie anschließend FUNC Es erscheint „Menu / Codeänderung"
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das „Menu Administrator“ gelangen
  Bestätigen Sie mit
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menu „TSE-Setup" gelangen
• Bestätigen Sie mit
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menu „TSE-Setup Anmelden" gelangen
• Bestätigen Sie mit
• Geben Sie den Admin. Code der anzulernndenden Einheit ein
• Nach erfolglicher Anmeldung erscheidt „ Daten wurden gespeichert"

Achtung: Stellen Sie sich, dass sich keine andere bestromte TSE-Einheit beim Anmelden einer neuen Tastatur bzw. eines neuen Zylinders in unmittelbarer Höhe befindet, da diese fällschlicherweise angesprochen werden konnten. Im Zweifelsfall sind diese Einheiten vorher stromlos zu machen (Batterien entfernen).

- Energiesparmodus

Mit der Einstellung des Energiesparmodus wird ein optimaler Stromverbrauch der Einheiten gewährleistet. Der Energiesparmodus kann damit ein- bzw. ausgeschaltet werden. Ist der Modus eingeschaltet, kann keine Programmierung der Einheit über die PC-Software vorgenommen werden. Im Auslieferungszustand ist der Energiesparmodus eingeschaltet, d. h. für eine eventuelle Programmierung über die PC-Software muss diese ausgeschaltet werden.

Einstellung des Energiesparmodus

• Schalten Sie die Tastatur über die Tastelein
• Drücken Sie anschließend FUNC Es erscheint „Menu / Codeänderung"
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das „Menu / Administrator" gelangen
• Bestätigen Sie mit
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menu „Admin. Einstell. TSE-Setup" gelangen
• Bestätigen Sie mit
• Über die Taste 1 bzw. 2 konnen Sie jetzt so lange scrollen, bis Sie in das Menu „TSE-Setup Energiesparmodus" gelangen
• Bestätigen Sie mit
• Geben Sie den Admin. Code der zu ändernden Einheit ein
• Über die Taste 1 bzw. 2 können Sie den Energiesparmodus ein-bzw. ausschalten
• Bestätigen Sie mit
• Im Display erscheint „ Daten wurden gespeichert"

Untermenü FP-Reset

(Funktion nur aktiv bei TSE Fingerprint Einheiten)

Alle abgespeicherten Fingerprints werden gelöscht, die zugehörigen Benutzer bleiben allerdings erhalten. Bei wiederholten Fehlfunktionen im Rahmen der Fingerprintung wahlen Sieitte这点es Menu und folgen den Anweisungen im Display.

Menu E-KEY Synchronisieren

In thisem Menüpunkt kann der Funkkanal des E-KEY dem der Eingabe einheit angepasst werden. Diese Funktion wird notwendig, sobald der Funkkanal des Zylinders verändert wird, obwohl noch E-KEYs mit alter Funkkanaleinstellung vorhanden sind.

• Schalten Sie die Tastatur über die Taste Dein
• Drücken Sie anschließend FUNC Es erscheidt ..Menu / Codeänderung"
• Über die Taste 1 bzw. 2 konnen Sie jetzt so lange scrollen, bis Sie in das Menu „KEY Synchronisieren" gelangen
• Bestätigen Sie mit
• Geben Sie den Admin. Code der zu synchronisierenden Einheit ein
• Nach erfolgreicher Anmeldung erscheint „ Daten wurden gespeichert"

Achtung: Stellen Sie sicher, dass sich keine andere gestromte TSE-Einheit beim Anmelden einer neuen Tastatur bzw. eines neuen Zylinders in unmittelbarer Höhe befindet, da diese fällschlicherweise angesprochen werden konnten. Im Zweifelsfall sind diese Einheiten vorher stromlos zu machen (Batterien entfernen).

Menu Info

Unter dieser Funktion wird die Versions- und Seriennummer des Systems angezeigt. Aus Sicherheitsgründen wird die komplette Seriennummer nur im Administratormodus angezeigt.

Schalten Sie die Tastatur über die TasteDein
- Drücken Sie anschließend FUNC, es erscheint „Menu / Codeänderung"
- Scroll Sie mit der Taste 2 bis Menü „Info" erscheint
- Bestätigen mit

Es werden die Seriennnummern der Tastatur (EA) und des Zylinders (AA) angezeigt.

Hinweis: Aus Sicherheitsgründen wird die Seriennummer (AA) des Zylinders nur nach Eingabe des gultigen Administratorcodes komplett angezeigt.

Bedienungsanleitung TSE E-KEY

Der E-KEY dient als Funksender zum Freigegeben des Zylinders. Die Programmierung des E-KEYs kann über ein Keypad erfolgen oder über eine TSE-Software. Die Reichweite des E-KEYs beträgt bis zu 3 m. Das Funktionsprinzip ist ähnlich wie beim Auto-Schliebsystem. Nach dem einzelmaligen Drucken der Taste kann der Zylinder betätigt werden.

Funktionen des E-KEYs

Türoffnung:

• 1 x kurz drücken, grüne LED blinkt
• Automatikfunktion (nur in Verbindung mit Keypad)

6 Sek. Taste gedrückt halten, grüne LED blinkt kurz 2 x hintereinander
- Permanentmodus (nur in Verbindung mit optionaler Software) Taste 2 x drucken, die grüne LED blinkt pro Tastendruck jeweils 2 xhintereinander

Im Automatikmodus ist es möglich, nur durch Drucken der Taste auf dem Keypad die Tür zur öffnen. Hierzu muss der E-KEY in Reichweite sein. Nach 15 Minuten deaktiviert sich diese Funktion selbstständig.

Im Permanentmodus ist die Tur für den in der Software definierten Zeitrahen ohne Eingabe eines Öffnungsgemeimnisses entsprert. Durch die Eingabe eines Öffnungsgemeimnisses während dieser Zeitperiode wird die Permanententöffnung außer Kraft gesetzt.

Programmiermodus:

Der Programmiermodus hat drei Aufgaben:

• Anmeldung der E-KEYs über ein Keypad oder über TSE Software
• Synchronisation des im E-KEY eingestellten Funkkanals mit dem im Schloss eingestellten Kanal
• Suche des E-KEYs innerhalb der TSE Software

Programmieren E-KEY

Bei der Erstprogrammierung des E-KEYs drücken Sieitte einmal die Taste (grüne LED blinkt) nachdem Sie dazu von dem Keypad bzw. der Software aufgefordert wurden. Bei weiteren Programmierungen des E-KEYs halten Sieitte jeweils die Tastes 10 Sek. gedrückt, bis die grüne LED-Lampe dreimal hintereinander geblinkt hat. AnschlieBend die Tastes loslassen.

Hinweis:

Sollte sich die Tur nach einmaligem Drücken der Taste am E-KEY mit einer Verzögerung von 3 - 7 Sekunden, bei gleichzeitigem Blinken der roten LED, öffnen, ist die Batterie (CR2032) im E-KEY umgehend zu wechseln. Sollte sich die Tur nach einmaligem Drücken der Taste am E-KEY mit einer Verzögerung von 3 - 7 Sekunden, ohne dass die rote LED blinkt, öffnen, sind die Batterien (2 x 1,5 V LR06 Alkaline) im Zylinder zu tauschen. Dies trifft ebenfalls für die Tastatur zu, sofern vorhanden.

Batteriewechsel E-KEY

1 Offnen Sie den Gehausedeckel indem Sie die Rastnasen vorsichtig aufhebeln.
2 Heben Sie die Silikonmatte an und tauschen Sie die Batterie aus.
3 Klappen Sie die Silikonmatte wieder zurück und verschlieben Sie das Gehäuse.

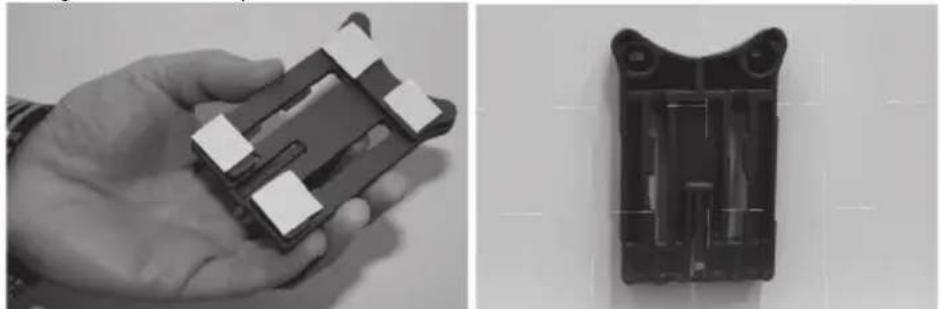

Montage des Keypads

Die Tastatur ist nur in Set TSE Prime PINCODE und TSE Prime FINGERSCAN enthalten.

Achtung!itte beachten Sie, dass die Tastatur nicht auf der Tur selbst angebracht werden darf, um keine Erschüttterungen beim Turzufallen zu übertragen. Die auf der Tastaturrückseite angebrachte Membran darauf auf keinen Fall mit Kleber und / oder anderen Substanzen verschlossen werden! Ein Luftaustausch muss auch nach der Montage möglich sein!

• Befestigungsposition der Tastatur ermittelt. Dafür am gewünschten Befestigungsort ein Öffnungsgemeihnis (z. B. Pincode, Fingerprint...) eingeben und prufen, ob sich das Schloss öffnen lasst.

Tastatur entsprechend platzieren.

Es bleibt Ohnen überlassen, ob Sie die Wandhalterung direkt auf die Wand kleben oder sie verschrauben. Die Langlocher in der Wandhalterung erlauben ein exaktes Ausrichten.

Sollten Sie die Wandhalterung aufkleben, achten Sieitte unbedingt auf saubere Oberflächen, welche frei von z. B. Fett-, Öl- und Siliconfilmen oder anderen Schmutzpartikel sein*Müssen. Entfernen Sie vollständig die Schutzfolie der beigefugten Klebepads, kleben Sie alle Pads auf die Wandhalterung und drucken Sie diese danach fest auf die gewünschte Position. Achten Sie bei der Montage bei kalteren Temperaturen daraufuf, dass die Endklebekraft bei 20^ erst nach 72 Std. erreicht wird, wobei Wärme den Prozess beschleunigt (z. B. wird bei 65^ die Endklebkraft nach einer Stunde erreicht).

Beim Aufkleben der Halteplatte auf die farbige Sichtschutzfolie gelten die offen genannten Bedingungen zur Sauberkeit der Oberflächen und der Festigkeit der Klebepads.

Um ein blasenfreies Anbringen der farbigen Sichtschutzfolie zu ermöglich, gehen Sieitte wie folgt vor:

• Geben Sie etwas Wasser mit ein paar Tropfen Geschirrspulmittel in ein Glas, ruhren Sie es vorsichtig schaumfrei um, und benetzen damit die Oberfläche, auf die die Folie geklebt wird.
• Ziehen Sie 1 cm der Folie an einer Kante der weißen Folienschutzschnitt ab und richten Sie sie aus. Für Änderungen der Position haben Sie diese vorsichtig ab, und legen Sie diese neu auf.
• Streifen Sie nun die klebende Folie z. B. mit einem Kunststoffspachtel von der Anlagefläche aus in Richtung der noch befestigten Folienschutzschrift ab.

Achtung! Verwenden Sie nur so viel Flüssigkeit wie gerade notwendig.

• Schieben Sie die Tastatur von oben auf, bis der Rasthaken der Grundplatte in das Tastaturgehause einrastet. Damit ist die Tastatur gegen unbefugtes Entfernen gesichert.

• Führer Sie einen Funktionstest der Einheit bei geöffneter Tur durch. Geben Sie hierfür mehrmals ein gültiges Öffnungsgemeinnis (z. B. Pincode, Fingerprint...) ein.

Batteriewechsel der Tastatur

• Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben losen (Tx 8)

• Ziehen Sie den Batteriefachdeckel nach unter bis er ausrastet und wechseln Sie die Batterien.

Beim Einsetzen der neuen Batterien achten Sie auf die richtige Polung, die im Gehäuse abgebildet ist.

Zum Verschlieben drücken Sie zunachst den Batteriefachdeckel an den Schraubenpositionen in die Vertiefung bevor Sie die untere Seite durch Andrücken einrasten.

• Verschrauben Sie den Batteriefachdeckel.

Achtung! Vermeiden Sie, dass Feuchtigkeit beim Batteriewechsel in die Tastatur gelamt.

Reinigung

Auf der Tastaturoberfläche kann auf Grund der Oberflächenbeschaffenheit kaum Schmutz anhaften. Verstaube oder verschutzte Oberflächen werden mit einem feuchten Tuch abgewischt. Es dürfen weder alkoholhaltige Reinigungsmittel (Spiritus, SIDOLIN® o. ä.) noch aggressive Reinigungsmittel (Aceton o. ä.) eingesetzt werden, da diese zur Zerstörung der Oberfläche bzw. des Sensors führen.

Montageanleitung Zylinder TSE

Im Folgenden wird Ihnen der Einbau des TSE Zylinders erklart.
Bittelesen Sie vor der Montage diese Montageanleitung sorgfältig durch und bewahren die sie gut auf.

Der Zylinder verfügbar über ein spezielles Ratsystem, welche ihren die Mollichkeit bietet, den Zylinder für Turen bis zu einer Türstärke von 120 mm (60 / 60mm, gemessen Mitte Stulpschraube), einzusetzen. Ein vorheriges Aufmaß ist nicht erforderlich.

Achtung: Es ist darauf zu achten, dass der Innenknauf nirgendwo anstoßenarf, da in thisem Fall der Knauf brechen kann. Das Schlossarf weder gefettet noch geol't werden.

Die Fixierung der Drehknaufe erfolgt jeweils über eine integrierte Madenschraube im Drehknauf.

Achtung: Ziehen Sie den Innenknauf niemals komplett von der Welle, da in diesen Fall die Elektronik zerstört wird! Die Madenschraube, die die Rastung auf der Welle sicherstellt,arf nur leicht gelost werden und verbleibt immer im Kunststoffknauf und dient als Ab zieh sicherung!

Hinweis

Das Grundmaß des Zylinders beträgt je Seite 30 mm.
Im Auslieferzustand ist der Zylinder komplett zusammengeschoben (geringste Türdicke). Bevor Sie den Zylinder in die Tür einsetzen ist eine Vorabjustierung auf die vorhandene Türstärke vorzunehmen.

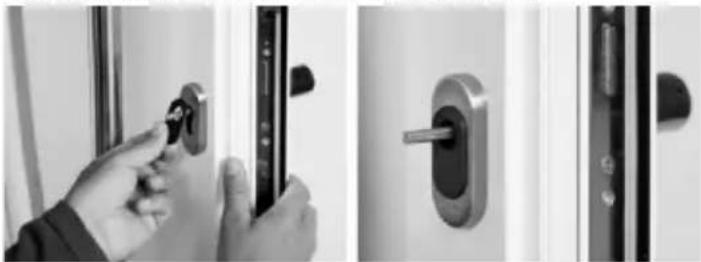

Gehen Sie beim Einbau wie folgt vor:

1 Grobe Feststellung der Turdicke (inkl. Beschlage)
2 Ziehen Sie den Außenknauf von der Welle, verschiben Sie den Innenknauf über das Rastsystem (Abstände 2,85 mm) auf das gewünschte Maß.

Achtung: Ziehen Sie den Innenknauf nie komplett von der Welle, dies kann dazu führen, dass die Elektronik zerstört wird.

Schematische Darstellung Innenknauf-Verstellung

3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben.

Folgende Kombinationen sind möglich:

Abstand Stulpschraube/ Beschlag (mm) an der Außenendeite	Adapter 1 A	adapter 2
< 43 --
44-53X-
54-60XX

X: Auswahl

: nicht vorgesehen

Tab. 1: Abstand Stulpschraube / Beschlag [mm] an der Außenseite und dazu notwendige Adapter.

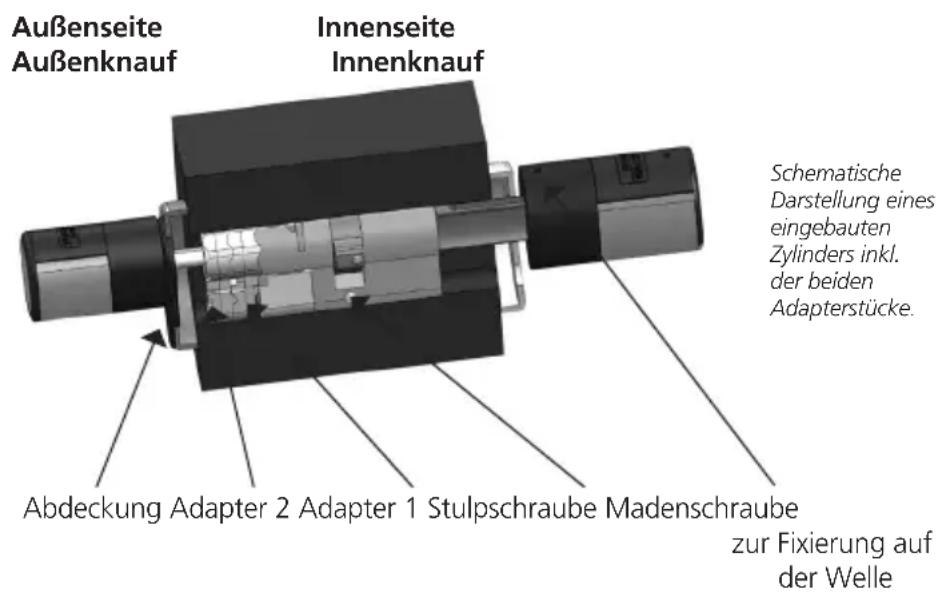

Schematische Darstellung der Adapterbefestigung

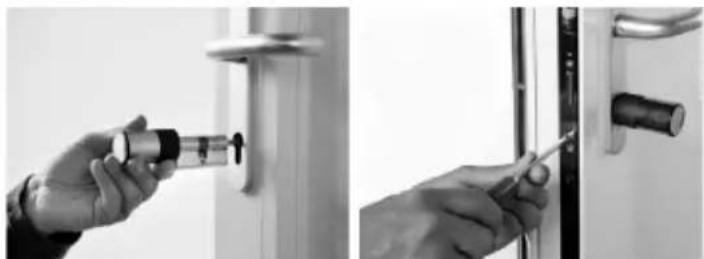

4 Den TSE Zylinder voninnen nach auBen durch das Einsteckschloss in der Tur schiben und anschlieBend die Stulpschaube anziehen.

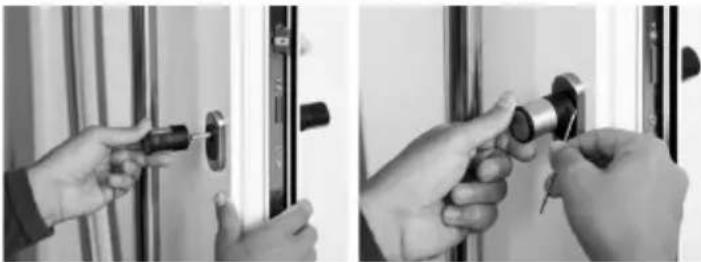

5 Verschieben Sie den Innenknauf auf der Welle bis Sie das gewünschte Maß erreicht haben.itte achten Sie darauf, dass der Abstand Dreh knauf / Turbeschlag mindestens 1mm beträgt. Befestigen Sie anschlieBend den Drehknauf über die Madenschraube.

6 Bevor Sie den Außenknauf befestigen, prüfen Sieitte, ob Sie die mitgeliefert Abdeckung fur den Profilzylinderausschnitt einsetzen mochten. In thisem Fall ziehen Sie die Schutzfolie ab und befestigen die Abdeckung im Ausschnitt des Schlosses.

7 Schieben Sie den Außenknauf in die gewünschte Position auf der Welle und befestigen Sie diesen im Abstand von mindestens 1 mm zum Beschlag über die Madenschraube.

8 Der Funktionstest muss bei geöffneter Tur durchgefuhrt werden.

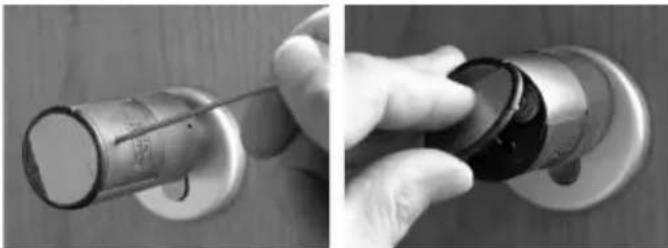

Batteriewechsel Knauf (Innenseite)

1 Losen Sie mit dem beigefugten Innensechskantschlüssel die obere Madenschraube am Deckel des Zylinders. Diese kann nur bis zum Offnen des Deckels ausgedreht werden und fällt nicht hersa.

2 Klappen Sie den Deckel auf

3 Wechseln Sie die Batterien. Achten Sie damit auf die richtige Batterie polung, die auf dem Gehäuse an der gekennzeichneten Stelle aufgebracht ist.

4 Montieren Sie den Deckel erneut.

Funktion des Notschlüssels (AuBenseite)

Mit dem mechanischen Notschlüssel verschaffen Sie sich Zutritt bei Störungen des Systems.

1 Notschlüssel am Gelenk aufklappen und anschliebend durch den angedeuteten Schlitz auf der Abdeckung einfahren.

2 Schlüssel um 90^ im Uhrzeigersinn drehen. Dabei eventuell den Außenknauf ein weniger nach rechts und links bewegen, um den Mechanismus freiizegeben.
3 Drehen des Außenknaufes. Die Öffnung erfolgt nach spätestens einer vollen Umdrehung.

Schlüssel wieder zurückdrehen und Herausziehen. Zum Schlieben des Notschlosses muss der Drehknauf zwei Umdrehungen in beiden Richtungen gedreht werden.

Entsorgung des Gerätes

Sehr geehrter Kunde,
bitte halten Sie Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt
beabsichtigen,这点es Gerät zu entsorgen, denken Sieitte daran, dass weitere Bestandteile这点es Gerätes aus wertvollem Material bestehen, welches man recycleln kann.

Wir weisen daraufhin, dass derart gekennzeichnete Elektro- und Elektronikgeräte sowie Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen.itte erkundigen Sie sich bei der zuständigen Stelle in Ihr Stadt / Gemeinde nach Sammelstellen fur Batterien und Elektromüll.

Hiermit erklart die BURG-WACHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC) und 2011/65/EU (RoHS) entspricht. Der vollständige Text der ormitatserklarung ist unter www.burg.biz abrufbar.


A On button

Optische signalering

Optische signalering

Optische signalering

Zendvermögen en freiorentiebereik:
