RS 110 - Schloss Burg Wächter - Kostenlose Bedienungsanleitung

Produkttyp	Mechanisches Kombinationsschloss
Marke	Burg Wächter
Modell	RS 110
Anzahl der Ziffernräder	4
Werkseinstellung	0-0-0-0
Code-Anpassung	Ja, mittels Einstellstift
Verriegelung	Durch Verwürfeln der Ziffernräder nach dem Schließen
Entriegelung	Ausrichten der Ziffernräder auf den Code
Hauptmaterial	Stahl
Ungefähre Maße	100 x 50 x 30 mm
Ungefähres Gewicht	200 g
Stromversorgung	Keine (mechanisch)
Hauptfunktionen	Kombinationsverriegelung, personalisierbarer Code, Sicherheitsverwürfelung
Reinigung	Feuchtes Tuch, keine Scheuermittel
Schmierung	Mechanismus mit geeignetem Schmiermittel
Montage	4 Befestigungsschrauben, Vorbohren von Führungslöchern
Sicherheit	Änderbarer Code, obligatorisches Verwürfeln, keine Öffnung ohne Code
Ursprungsland	Deutschland

Häufig gestellte Fragen - RS 110 Burg Wächter

Wie ändere ich den Code meines RS 110 Schlosses?

Um den Code zu ändern, drücken Sie den kleinen silbernen Stift am Ende des Verriegelungsbolzens (Abb. 1). Halten Sie den Stift gedrückt und drehen Sie die 4 Ziffernräder, um die neue Kombination einzustellen. Stellen Sie sicher, dass die Zahlen zentriert und eingerastet sind. Lassen Sie den Stift los. Der neue Code ist gespeichert.

Was tun, wenn ich meinen personalisierten Code vergessen habe?

Bei Verlust des neuen Codes ist ein Öffnen des Schlosses nicht möglich. Es ist keine Reset-Lösung vorgesehen. Es wird dringend empfohlen, den Code an einem sicheren Ort zu notieren.

Wie öffne ich das Schloss mit dem Werkseinstellungscode?

Der Werkseinstellungscode ist 0-0-0-0. Drehen Sie jedes Ziffernrad, um die 0 auf die Mittellinie auszurichten. Beim Drehen der Räder in Richtung des Schiebeverschlusses stoppen sie automatisch bei Null. Der Riegel entriegelt sich dann.

Wie verriegle ich das Schloss richtig?

Nach dem Schließen des Schlosses ist es unbedingt erforderlich, die Kombination durch Drehen der 4 Ziffernräder auf zufällige Zahlen zu verwürfeln. Ohne Verwürfeln kann das Schloss versehentlich geöffnet werden.

Muss das Schloss geschmiert werden?

Ja, es wird empfohlen, den Verriegelungsmechanismus mit einem geeigneten Schmiermittel zu behandeln, insbesondere wenn das Schloss schwergängig wird. Vermeiden Sie fettige Schmiermittel, die Staub anziehen können.

Wie reinige ich das RS 110 Schloss?

Verwenden Sie ein feuchtes Tuch, um die Außenseite zu reinigen. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Bohrmaschine für die Führungslöcher, einen Schraubendreher passend zu den mitgelieferten Sicherheitsschrauben und gegebenenfalls Dübel für eine feste Befestigung je nach Untergrund.

Kann das Schloss an einer Innentür montiert werden?

Ja, das RS 110 Schloss kann an jeder Art von Tür oder Schublade montiert werden. Die Montageanleitung weist darauf hin, Führungslöcher für die Schrauben zu bohren und die ordnungsgemäße Funktion des Schiebeverschlusses zu überprüfen.

Ist das Schloss witterungsbeständig?

Die Anleitung erwähnt keine Verwendung im Freien. Das Schloss ist wahrscheinlich für den Innenbereich konzipiert. Bei Außenanwendung wird ein Feuchtigkeitsschutz empfohlen.

Kann ich Ersatzteile bestellen?

Die Anleitung gibt keine verfügbaren Ersatzteile an. Bei Fehlfunktionen wenden Sie sich an den Kundendienst von Burg Wächter, um zu erfahren, ob Reparaturen möglich sind.

BEDIENUNGSANLEITUNG RS 110 Burg Wächter

BURG WÄCHTER RS 110 C SB RS 110 C SB BURG WÄCHTER BURG-WÄCHTER KG Altenhofer Weg 15 58300 Wetter Germany www.burg.biz BA RS 110 C SB, 02/2017 de Bedienungs- und Montageanleitung en Assembly and user manuals fr Instruction de montage et mode d'emploi nl Montage-en gebruiksaanwijzing it Istruzionid'uso e di montaggio

www.burg.bizwww.bur

Language

de Deutsch 4
en English 7
fr Français 10
nl Nederlands 13
it Italiano 16
es Descarga: www.burg.biz
pt Download: www.burg.biz
sv Download: www.burg.biz
no Download: www.burg.biz
dk Download: www.burg.biz
fi Ladattava tiedosto: www.burg.biz
e/ λήψη: www.burg.biz
tr Indir: www.burg.biz
ro Descărcare: www.burg.biz
pl Pobieranie pliku: www.burg.biz
Cs Stáhnout: www.burg.biz
hu Letölthetö: www.burg.biz
sl Download: www.burg.biz
hr Download: www.burg.biz
ru загрузка: www.burg.biz
bg Download (зареди): www.burg.biz

2 RS 110 C SB

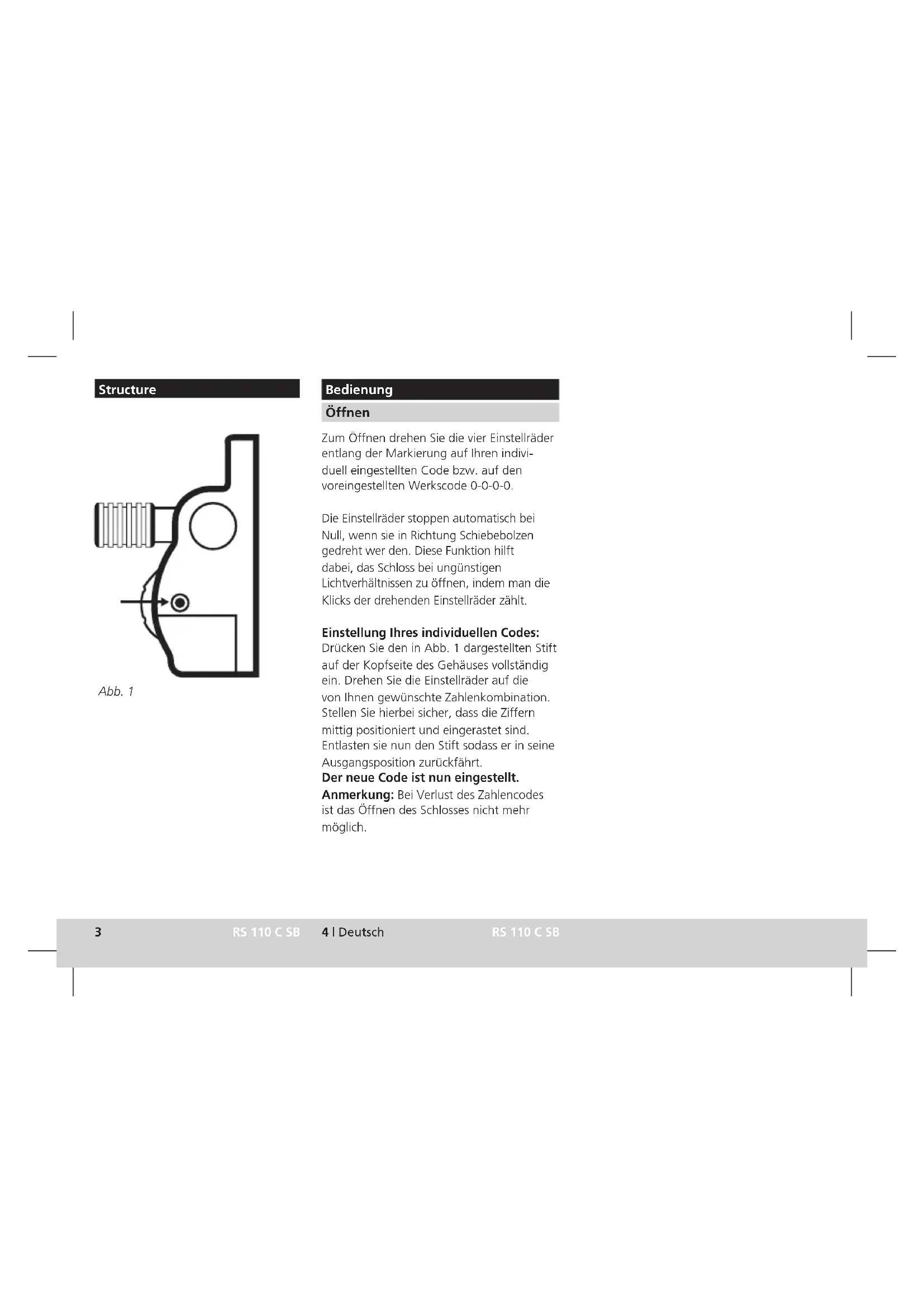

Structure

Zum Öffnen drehen Sie die vier Einstellräder entlang der Markierung auf Ihren individuell eingestellten Code bzw. auf den voreingestellten Werkscode 0-0-0-0.

Die Einstellräder stoppen automatisch bei Null, wenn sie in Richtung Schiebebolzen gedreht wer den. Diese Funktion hilft dabei, das Schloss bei ungünstigen Lichtverhältnissen zu öffnen, indem man die Klicks der drehenden Einstellräder zählt.

Einstellung Ihres individuellen Codes:

Drücken Sie den in Abb. 1 dargestellten Stift auf der Kopfseite des Gehäuses vollständig ein. Drehen Sie die Einstellräder auf die von Ihnen gewünschte Zahlenkombination. Stellen Sie hierbei sicher, dass die Ziffern mittig positioniert und eingerastet sind. Entlasten sie nun den Stift sodass er in seine Ausgangsposition zurückfährt.

Der neue Code ist nun eingestellt.

Anmerkung: Bei Verlust des Zahlencodes ist das Öffnen des Schlosses nicht mehr möglich.

Schließen

Verdrehen Sie die Zahlenräder zueinander.

Anmerkung: Der Schiebebolzen kann sowohl in geschlossener als auch in geöffneter Position verriegelt werden.

Montageanleitung

Anmerkung: Zum vorübergehenden Anbringen oder zu Testzwecken des Zahlenschlosses ist es sinnvoll normale Befestigungsschrauben zu verwenden. Die endgültige Montage sollte mit den mitgelieferten Sicherheitsschrauben erfolgen.

1 Halten Sie den Schieberiegel in der erforderlichen Stellung und prüfen Sie, ob der Schiebebolzen und das Tor / die Tür ordnungsgemäß funktionieren. Sobald Sie die korrekte Positionierung gefunden haben, markieren Sie die Stelle, an der die 4 Schrauben angebracht werden sollen.
2 Bitte befestigen Sie den Schiebebolzen mit den 4 beiliegenden Schrauben. Beachten Sie hierbei, dass sich das Gehäuse beim Anziehen nicht verzieht.

Anmerkung: Je nach Untergrund macht es Sinn ein kleines Loch vorzubohren um die Montage zu erleichtern. Der Bohrer sollte entsprechend dem Untergrund und dem Schraubendurchmesser ausgewählt werden. Evtl. sind Dübel notwendig.

3 Justieren Sie nun das Gegenstück analog zu den Angaben oben. Vor dem finalen Befestigen führen Sie bitte eine Funktionsprüfung durch.

Bitte reinigen Sie das Zahlen schloss bei Bedarf mit einem feuchten Tuch. Ggfs. den Schließmechanismus mit einem geeigneten Schmiermittel behandeln.

Irrtum und Änderungen vorbehalten.

Operation

Open
