BEDIENUNGSANLEITUNG ZP 3001 wet Exquisit

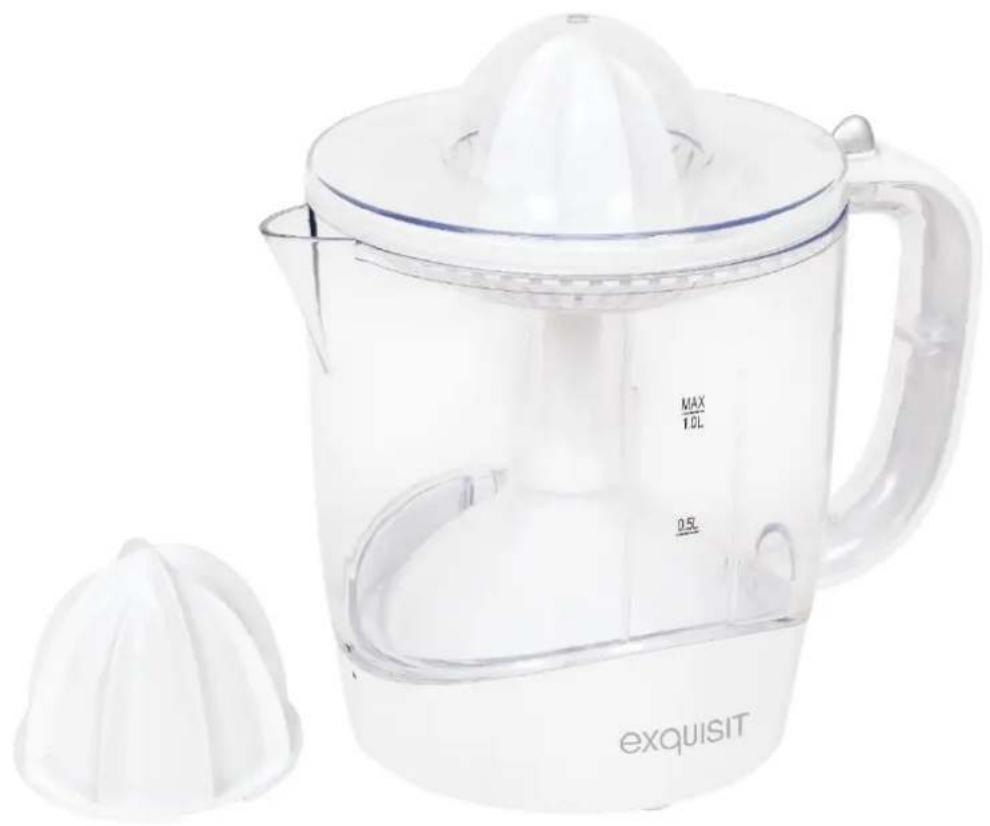

EXQUISIT Zitruspress

Zitrusperse

Citrus Juiser

Presse-agrumes

Citruspers

ZP3001wet

Mit QR-Codes Schnell und bequem zu allen Informationen

Was sind QR-Codes?

QR-Codes (QR-Quick Response resp. schelle Antwort) sind grafische Codes, die mithilfe einer Smartphone-Kamera eingelesen werden und Schnell und bequem zu weiteren Informationen führen (Bsp. Internetseite, Produktvevideo oder Kontaktdaten).

Und so Funktioniert es

Zum Scannen der QR-Codes benötigen Sie lediglich ein Smartphone, ein QR-Code Reader App ( Kostenlos im App-Store erhältlich) sowie eine Internetverbindung. *

21509

*Beim Ausführren des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen.

Sehr geehrte Kunden,

wir danken Ihnen fur den Kauf unseres Gerätes.

Sie haben gut gewählt. Ihr Exquisit - Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das hochste technische Ansprüche mit praxisgerechttem Bedienkomfort verbindet- wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

Lesen Sie diese Gebrauchsanleitungitte sorgfaltig vor der ersten Inbetriebnahme durch. Es beinhaltet wichtige Sicherheitsanweisungen und Informationen bezuglich der Installation, des Betriebs und der Wartung des Gerats. Eine richtige Handhabungtragt zu einer effizienten Nutzung bei und minimiert den Energieverbrauch während des Betriebs.

Die falsche Nutzung konnte zu gefährlichen Situationen führen, besonderss für Kinder. Bewahren Sie diese Gebrauchsanleitung für den späteren Gebrauch auf. Geben Sie sie an jeder zukünftigen Besitzer dieseres Produkts weiter. Bei Zweifeln bezüglich Fragen oder Themen, die nicht ausfuhrlich in dieser Anleitung beschreiben sind, kontaktieren Sieitte ihren Handler, einen autorisierten Techniker oder gehen Sie auf unsere Homepage www.ggv-service.de

Der Hersteller arbeitet stets an der Entwicklung aller Typen und Modelle. Bei allen Typen und Modellen sind Änderungen an Design, Eigenschaften und Ausrüstung ohne vorherige Mitteilung vorbehalten.

Inhalt

1 Lieferumfang/Geräteteile 6
2 Sicherheit 7

2.1 Zeichenerklarung 7
2.2 Sicherheitshinweise 7
2.3 Sicherheit und Verantwortung 8
2.4 Sicherheit und Warnungen 8

3 Erstinbetriebnahme 9

3.1 Zitruspresse und Lieferumfang prufen 9
3.2 Zitruspresse zusammensetzen 9
3.3 Zitruspresse starten 10

4 Reinigung 11
5 Altgeräte entsorgen 12
6 Technische Daten 13
7 Allgemeine Garantiebedingungen 14
8 Scope of delivery/components 18

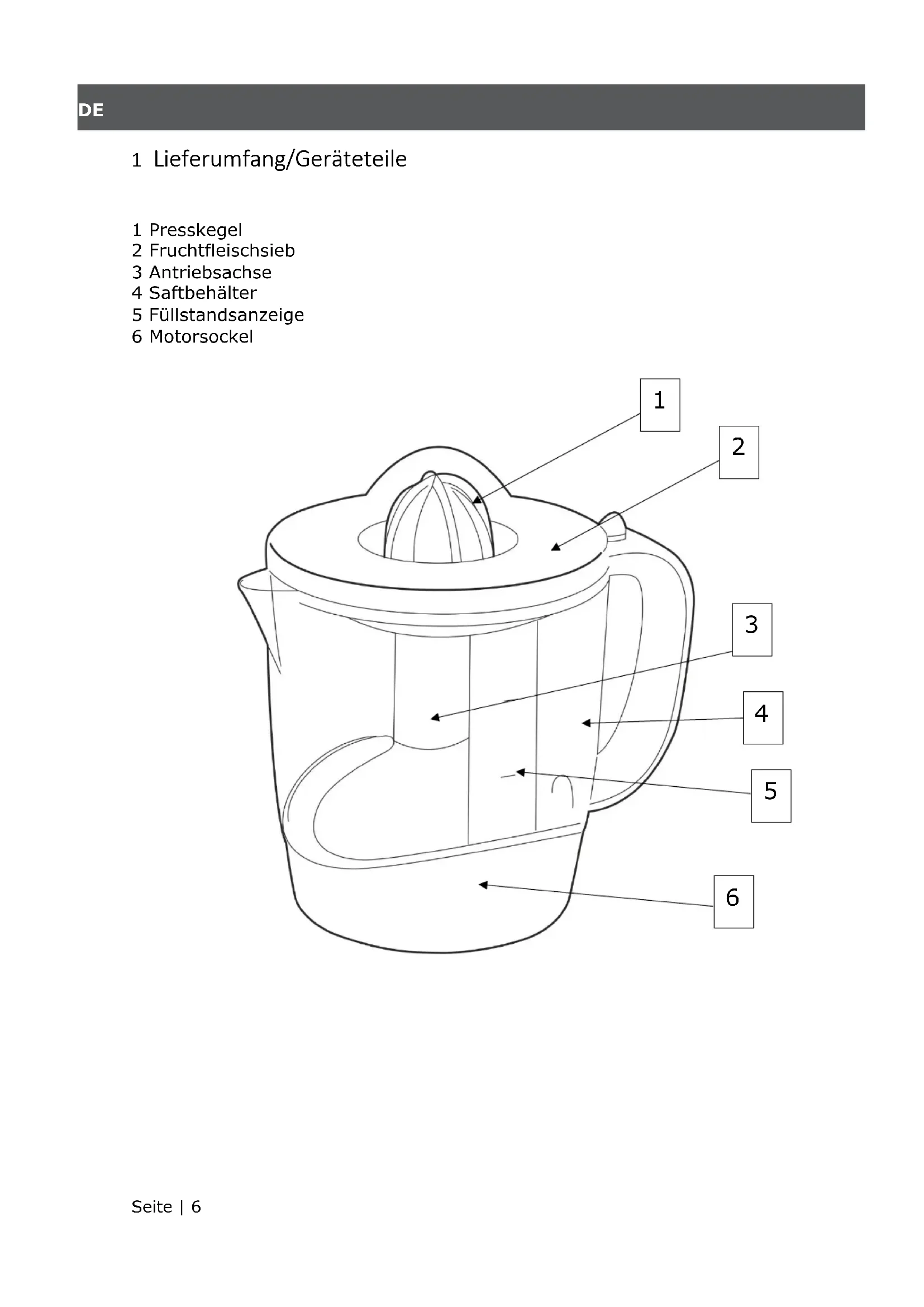

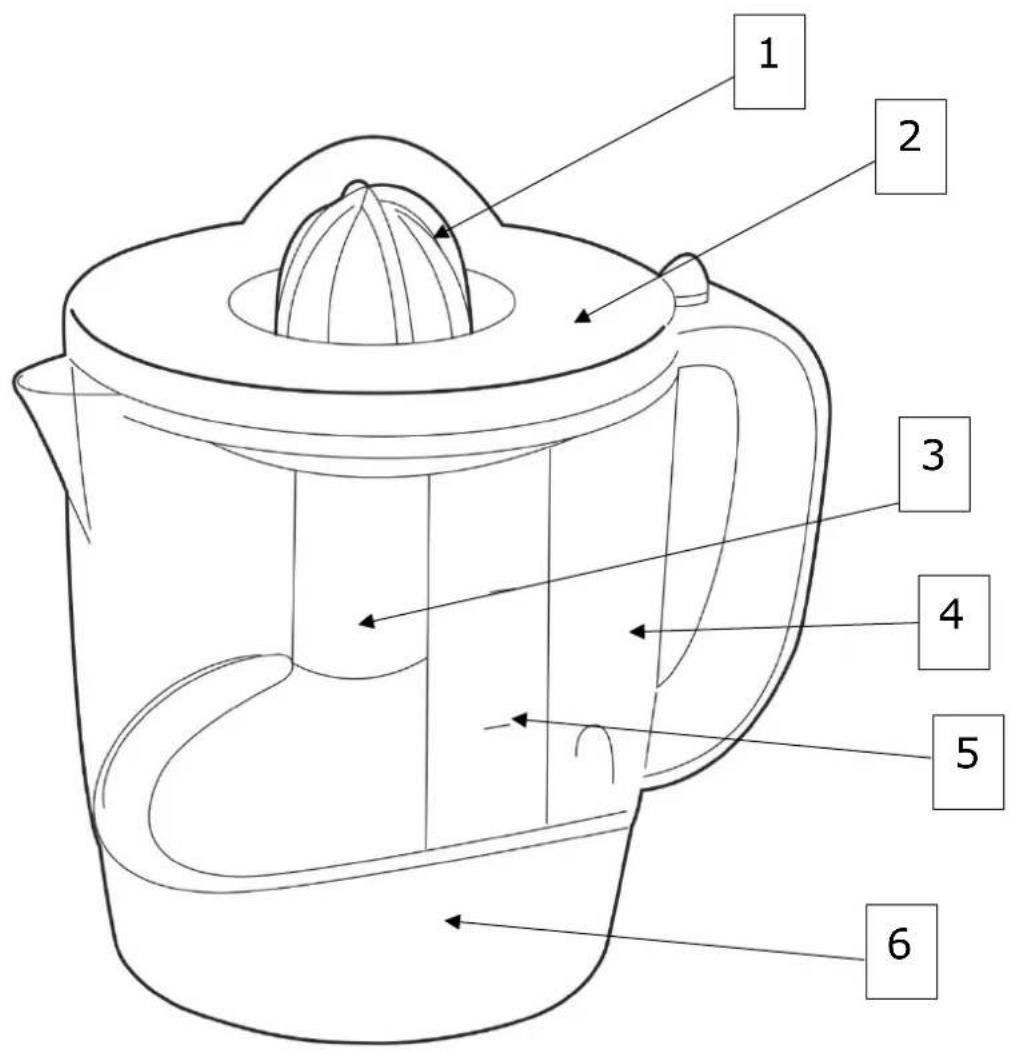

1 Lieferumfang/Geräteile

1 Presskegel
2 Fruchtfleischsieb
3 Antriebsachse
4 Saftbehälter
5 Fullstandsanzeige
6 Motorsockel

2 Sicherheit

2.1 Zeichenerklarung

GEFAHR

bezeichneteine gefährliche

Situation, welche bei

Nichtbeachtung zum Tod oder zuschwerwiegenden Verletzungen führt!

WARNING

bezeichneteine gefährliche

Situation, welche bei

Nichtbeachtung zum Tod oder zu

schwerwiegenden Verletzungen

fuhren kann!

VORSICHT

bezeichneteine gefährliche

Situation, welche bei

Nichtbeachtung zu leichten oder

mäßigen Verletzungen führen

kann!

WICTIG

bezeichneteineSituation,welche beiNichtbeachtungerhebliche

Sach- oder Umweltschäden

bewirken kann!

2.2 Sicherheitshinweise

GEFAHR

Stromschlaggefahr!

Falscher Umgang, fehlerhafte Elektroinstallation oder zu hohe Netzspannung konnen zu einem Stromschlag fuhren.

Schlieben Sie die Zitruspresenur an:
wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt
eine gut zugangliche Steckdose an, damit Sie sie bei einem Störfall schnell vom Stromnetz trennen können.
Greifen Sie niemals nach der Zitrusperse, wenn sie ins Wasser gefallen ist. Ziehen Sie in einem solchen Fall sofort den Netzstecker.
- Betreiben Sie die Zitruspresenicht, wenn sie sichtbare
Schaden aufweist oder das Netzkabel bzw. der
Netzstecker defekt ist.
Zitruspresse noch das Netzkabel oder den
Netzstecker in Wasser oder andere Flüssigkeiten.
- Fassen Sie den Netzsteckerniemals mit feuchten Handenan.
- Ziehen Sie den Netzsteckernie am Netzkabel aus der Steckdose.

WICHTIG

• Verwenden Sie das Netzkabel nie als Tragegriff. Halten Sie die Zitruspresse, den Netzstecker und das Netzkabel von offenem Feuer und bereits Flachen fern.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Knicken Sie das Netzkabel nicht
  Lagern Sie die Zitruspresse nie so, dass sie in eine Wanne oder in ein Waschbecken fallen kann.
• Sorgen Sie damit, dass Kinder keine Gegenstände in die Zitruspresse hineinstecken.
• Wenn das Netzkabel der Zitruspresse beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Tauchen Sie weder die

2.3 Sicherheit und Verantwortung

WARNING

Verletzungsgefahr!

Gefahren für Kinder und Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten (beispiselsweise teilweise Behinderte, ätere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispiselsweise ätere Kinder).

These Zitruspresse kann von Kindern ab acht Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs der Zitruspresse unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit der Zitruspresse speiten. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Halten Sie Kinder junger als acht Jahre von der Zitruspresse und der Anschlussleitung fern. Lassen Sie die Zitruspresse während des Betriebs nicht unbeaufsichtigt. Lassen Sie Kinder nicht mit der Verpackungsfolieizen. Kinder konnen sich beim Spielena darin verfangen und ersticken.

2.4 Sicherheit und Warnungen

WARNING

Beschädigungsgefahr!

Unsachgemäß Umgang mit der Zitrusprüse kann zu Beschädigungen der Zitrusprüse und anderen Gegenständen fuhren.

• Stellen Sie die Zitruspresse auf einer gut zuganglichen, ebenen, trockenen und ausreichend stiben Arbeitsflache auf.

• Stellen Sie die Zitruspresse nicht an den Rand oder an die Kante der Arbeitsfläche.

• Stellen Sie die Zitruspresenie auf oder in der Naze vonheißen Oberflachen ab (z. B. Herdplatten etc.).

• Bringen Sie das Netzkabel nicht mit bereits Teilen in Berührung.
• Verwenden Sie die Zitruspresse nicht mehr, wenn die Kunststoffbauteile der Zitruspresse Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

3 Erstinbetriebnahme

3.1 Zitruspresse und Lieferumfang prüfen

WARNING

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen offen, kann die Zitrusprüse schnell beschädigt werden.

Gehen Sie beim Öffnen sehr vorsichtig vor.

• Nehmen Sie die Zitruspresse aus der Verpackung.
• Prufen Sie, ob die Lieferung vollständig ist.
• Prufen Sie, ob die Zitruspresse oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Zitruspresse nicht. Wenden Sie sichitte an den Kundenservice. www.ggv-service.de

Zitrusperse reinigen

• Entfernen Sie das Verpackungsmaterial und ähnliche Schutzfolien.
• Reinigen Sie vor der erstmaligen Benutzung alle Teile der Zitruspresse wie im Kapitel „Reinigung" beschreiben.

3.2 Zitruspresse

zusammensetzen

• Wickeln Sie das Netzkabel von der Kabelaufwicklung vollständig ab.
• Stellen Sie den Motorssockel auf eineEbene, ausreichend stabile sowie leicht zu reinigende Arbeitsflache.
• Stecken Sie die Antriebswelle mit dem kurzen Ende in den Motorsockel.
• Setzen Sie den Saftbehälter mittig auf den Motorsockel.
• Drehen Sie den Saftbehälter im Uhrzeigersinn, bis er hörund spürbar einrastet.
• Setzen Sie den Siebeinsatz auf den Saftbehälter.
• Setzen Sie den einzelnen Presskegel in den Siebeinsatz, bis er hör- und spürbar einrastet.
• Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

Die Zitruspresse ist einsatzbereit.

3.3 Zitruspresse starten

WARNING

Stromschlaggefahr!

Falscher Umgang mit der Zitruspresse kann zu einem Stromschlag fuhren.
Ziehen Sie sofort den Netzstecker, falls Saft überla und auf den Motorsockel lauft.

VORSICHT

Verletzungsgefahr!

Falscher Umgang mit der Zitruspresse kann zu Verletzungen fuhren. Bevor Sie diejenigen Teile der Zitruspresse, die sich im Betrieb bewegen, auswechseln oder aufsetzen, trennen Sie die Zitruspresse vom Stromnetz.

WARNING

Beschädigungsgefahr!

Unsachgemäß Umgang mit der Zitrusperse kann zu Beschädigungen der Zitrusperse führen.

• Vermeiden Sie übermögen Druck auf den Presskegel.
• Drucken Sie nicht so stark, dass der rehende Presskegel stehen bleibt. Sie konnten ansonsten den Motor beschädigen.
• Lassen Sie den Motor immer nur kurzarbeiten (max. 15 Sekunden) und machen Sie keine Pausen zwischen den einzelnen

Entsatzungsvorgängen (empfehlenswert sind 15 Sekunden).

• Wenn Sie größere Mengen entsaften mochten, machen Sie nach zehn Entsafungsvorgängen eine Minuten Pause, damit der Motor abkühlt. Der Motor können andernfalls überhitzen.
• Beim Entsaffen kann es immer zu Spritzern kommt.
• Achten Sie darauf, dass der Untergrund gut zu reinigen ist.
• Halten Sie Abstand zu empfindlichen bzw. schwer zu reinigenden Gegenständen oder Oberflächen.
• Bereiten Sie die Zitrusfrüchte vor, indem Sie sie halbieren und griffbereit geben die Zitrusprüsse legen.
• Drucken Sie die Schnittflache der halbierten Zitrusfrucht mit etwas Kraft auf den kleinen Presskegel bzw. auf den große Presskegel.
• Sobald Sie Druck auf den Presskegel ausüben, beginnt dieser sich zu drehen. Der Presskegel dreht sich in das Fruchtfleisch und der damit gewonnene Saft fliesst durch den Siebeinsatz in den Saftbehälter.

Um mehr Saft zu gewinnen,
ändern Sie die Drehrichtigung des Presskegels.

Gehen Sie dazu folgendermaBen vor:

• Üben Sie für einen kurzen Moment keinen Druck auf den Presskegel aus.
• Drücken Sie die Frucht wieder mit etwas Kraft auf den Presskegel.

o Der Presskegel dreht in die andere Richtung.

• Wiederholen Sie ggf. die Schritte 2 und 3.

Nach dem Entsaften

• Ziehen Sie den Netzstecker aus der Steckdose.
• Nehmen Sie ggf. den groBen Presskegel vom kleinen Presskegel ab.
• Nehmen Sie den Siebeinsatz mitsamt keinem Presskegel ab.
• Drehen Sie den Siebeinsatz um und drucken Sie den kleinen Presskegel mit den Fingern an den Einrastnasen heraus.
• Halten Sie mit einer Hand den Motorsockel fest. Drehen Sie mit der anderen Hand den Saftbehälter gegen den Uhrzeigersinn und behmen Sie ihn von dem Motorsockel ab.
• Giesen Sie den Saft in ein Glas oder einen Krug.

4 Reinigung

WARNING

Kurzschlussgefahr!
In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen.

Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose. Tauchen Sie die Zitrusperse niemals in Wasser und achten Sie darauf, dass kein Wasser in den Motorsockel gelangt.

VORSICH

Beschädigungsgefahr!

Unsachgemäß Umgang mit der Zitrusperse kann zu Beschädigung der Zitrusperse fuhren.

• Verwenden Sie keine aggressiven oder losungsmittelhaltigen Reinigungsmittel, scharfe, kratzende oder metallische Reinigungsgegenstande wie Messer, Metallschwamme und
• dergleichen. Diese können die Oberflächen beschädigen.

• Geben Sie den Motorsockel keinesfalls in die Spulmaschine. Sie wurden den Motorsocken zerstoren.

• Ziehen Sie vor der Reinigung den Netzstecker.

• Bauen Sie die Zitruspresse auseinander, sodass alle Teile vor Ihnen liegen.
• Reinigen Sie den Siebeinsatz, die Presskegel und den Saftbehalter, die Antriebswelle sowie den Deckel unter warmem, flieBendem Wasser. Alternatively konnen Sie diese Teile auch in die Geschirrspulmaschine geben.
• Wischen Sie den Motorsockel mit einem weichen Tuch und etwas Spulmittel sauber.
• Reiben Sie alle Teile gründlich trocken.

5 Altgeräte entsorgen

Dieses Produkt wird gemäß der europäischen Abfallrahenrichtlinie 2012/19/EU gekennzeichnet. Die

Richtlinie regelt die richtige Entsorgung des Produkts. Die umweltgerechte Entsorgung wird möglichne negative Folgen für die Gesundheit verhindern, die durch eine falsche Entsorgung verursacht werden. Das Symbol auf dem Produkt oder der Verpackung gibt an, dass thesees Produkt nicht mit dem normalen Hausmull entsorgt werden darf. Der Benutzer muss das Produkt an/bei einer Sammelstelle zum Recycling von elektrischer und

elektronischer Ausrüstung
zurückgeben.
Die Entsorgung muss die
bestehenden lokalen Vorschriften
erfüllen. Für weitere
Informationen kontaktieren.

6 Technische Daten

EAN Code	4016572021509
Brand	exquisit
Model GGV Matchcode label	ZP 3001 wet
Serialnumber	215091711051
BatchNo	215091711
Connection_Voltage	220-240V
Connection_freqency	50/60Hz
Connection_power	30W
Rating label picsos	CE, WEEE no battery, protection class II
Rating_label_size	39 x 23mm

CE-Kennzeichnung

Zum Zeitpunkt der Markteinführung erfüllt das Produkt die Anforderungen, die in der Richtlinie zur Vereinheitlichung der Gesetze der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit 2014/30/EU von elektrischer Ausrüstung innerhalb bestimmter Spannungsgrenzen (2014/35/EU) festgelegt wurden. Dieses Produkt ist mit dem CE-Kennzeichen identifiziert und wird mit einer Konformitätserklärung zur Untersuchung durch die Marktüberwachungsautorität geliefert.
Änderungen vorbehalten

7 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit - Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Handler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie lauft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Wahrend den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käfer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Wahrend den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlangert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Gluhlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden darüberzuführen sind. Wir erbringen auch dann keine Leistungen, wenn - ohne unsere besondere, schriftliche Genehmigung - von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreiie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen(sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahr- und Arbeitspaushalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.
