Produkttyp	Entfeuchter
Marke	Exquisit
Modell	LE 2055 wes
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	365 W (27 °C / 60 % rF)
Maximale Leistung	420 W (32 °C / 90 % rF)
Nennstrom	2,10 A
Kältemittel	R134a / 90 g
Entfeuchtungsleistung	20 L/Tag (30 °C / 80 % rF); 10 L/Tag (27 °C / 60 % rF)
Kondensatbehälterkapazität	5,5 L
Luftdurchsatz	195 m³/h
Gewicht	14,5 kg
Betriebstemperatur	5 bis 35 °C
Schutzklasse	I
Betriebsmodi	Normal, Wäschetrocknung, Luftzirkulation
Sonderfunktionen	Automatisches Abtauen, Timer (24 h), Kindersicherung, verstellbare Lamelle (5 Positionen), Dauerentwässerung
LED-Anzeige	Feuchtigkeitsanzeige: blau (<50 %), grün (50-70 %), rot (>70 %)
Lüftergeschwindigkeit	Niedrig und Hoch
Reinigung und Pflege	Filterreinigung alle 2 Wochen; Außenseite mit weichem Tuch abwischen
Sicherheit	Überhitzungsschutz, automatische Abschaltung bei vollem Behälter

Häufig gestellte Fragen - LE 2055 wes Exquisit

Wie stelle ich den Timer am Exquisit LE 2055 wes Entfeuchter ein?

Drücken Sie die Taste Timer (21). Die zuletzt programmierte Dauer blinkt. Verwenden Sie die Tasten + oder -, um die Betriebsdauer (bis zu 24 Stunden) einzustellen. Nach einigen Sekunden kehrt das Display zur aktuellen Feuchtigkeitsanzeige zurück. Die LED-Anzeige "Ein" über der Taste leuchtet dauerhaft, wenn der Timer aktiv ist.

Was bedeuten die Farben der LED-Anzeige?

Die LED-Anzeige zeigt die relative Luftfeuchtigkeit an: blau für unter 50 % (niedrig), grün für 50-70 % (mittel), rot für über 70 % (hoch). Hinweis: Eine Toleranz von ca. 3 % ist möglich.

Wie reinige ich den Filter des Geräts?

Entfernen Sie den Filterhalter (7/18), indem Sie ihn vorsichtig nach unten lösen. Nehmen Sie das Gitter und den Schaumstofffilter heraus. Reinigen Sie diese mit einer weichen Bürste oder einem Staubsauger. Setzen Sie alles wieder zusammen. Es wird empfohlen, den Filter alle 2 Wochen zu reinigen, um eine Leistungsminderung zu vermeiden.

Kann ich einen Abflussschlauch für die Dauerentwässerung verwenden?

Ja. Entfernen Sie den Kondensatbehälter, stecken Sie den mitgelieferten Abflussschlauch auf den Anschluss (27), legen Sie das freie Ende in einen Abfluss oder geeigneten Behälter. Achten Sie darauf, dass der Schlauch nicht höher als der Anschluss verlegt wird, um einen Rückfluss zu vermeiden. Setzen Sie dann den Behälter wieder ein.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten Lüfter (19) und Lüftergeschwindigkeit (20) für 5 Sekunden. Die Kindersicherung ist aktiviert. Zum Deaktivieren wiederholen Sie den gleichen Vorgang.

Was tun, wenn der Wassertank voll ist?

Das Gerät gibt 20 Sekunden lang ein Tonsignal ab und die Entleerungsanzeige leuchtet auf. Leeren Sie den Behälter, indem Sie ihn am Griff herausnehmen, und setzen Sie ihn wieder ein. Das Gerät startet automatisch neu.

Wie schalte ich in den Wäschetrocknungsmodus?

Drücken Sie die Modustaste (23), bis die Kontrollleuchte Wäschetrocknung blinkt. Nach einigen Sekunden wird der Modus aktiviert. Die Lüftergeschwindigkeit ist auf hoch voreingestellt und die Zielfeuchte ist auf CO (kontinuierlich) eingestellt. Sie können den Luftstrom mit der verstellbaren Lamelle lenken.

Taut das Gerät automatisch ab?

Ja, der Entfeuchter verfügt über eine automatische Abtauung. Sie wird aktiviert, wenn der Kompressor oder der Kältekreis vereisen. Der Vorgang wird durch die entsprechende Kontrollleuchte angezeigt. Während des Abtauens wird die Entfeuchtung unterbrochen, aber der Lüfter läuft weiter. Nach dem Abtauen nimmt das Gerät den Betrieb wieder auf.

Welche Betriebsmodi sind verfügbar?

Drei Modi: Normalbetrieb (Sie stellen die Zielfeuchte von 30 % bis 80 % und die Geschwindigkeit ein), Wäschetrocknung (voreingestellt für schnelles Trocknen) und Luftzirkulation (nur Belüftung ohne Entfeuchtung).

Wie pflege ich die Außenseite des Entfeuchters?

Wischen Sie die Außenseite mit einem trockenen oder leicht feuchten, gut ausgewrungenen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel, Metallbürsten oder scharfen Gegenstände. Stellen Sie sicher, dass das Gerät trocken ist, bevor Sie es wieder in Betrieb nehmen.

BEDIENUNGSANLEITUNG LE 2055 wes Exquisit

GEBRAUCHSANLEITUNG DE

INSTRUCTION MANUAL EN

MODE D'EMPLOI

INSTRUCTIES

Lieferumfang/Geräteteile

Mit QR-Codes schnell und bequem zu allen Informationen

Was sind QR-Codes?

QR-Codes (QR-Quick Response resp. schnelle Antwort) sind grafische Codes, die mithilfe einer Smartphone-Kamera eingelesen werden und schnell und bequem zu weiteren Informationen führen (Bsp. Internetseite, Produktevideo oder Kontaktdaten).

Und so funktioniert es

Zum Scannen der QR-Codes benötigen Sie lediglich ein Smartphone, ein QR-Code Reader App (kostenlos im App-Store erhältlich) sowie eine Internetverbindung. *

*Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen.

Sehr geehrte Kunden,

wir danken Ihnen für den Kauf unseres Gerätes.

Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit – Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

Lesen Sie diese Gebrauchsanleitung bitte sorgfältig vor der ersten Inbetriebnahme durch. Es beinhaltet wichtige Sicherheitsanweisungen und Informationen bezüglich der Installation, des Betriebs und der Wartung des Geräts. Eine richtige Handhabung trägt zu einer effizienten Nutzung bei und minimiert den Energieverbrauch während des Betriebs.

Die falsche Nutzung könnte zu gefährlichen Situationen führen, besonders für Kinder. Bewahren Sie diese Gebrauchsanleitung für den späteren Gebrauch auf. Geben Sie sie an jeden zukünftigen Besitzer dieses Produkts weiter. Bei Zweifeln bezüglich Fragen oder Themen, die nicht ausführlich in dieser Anleitung beschrieben sind, kontaktieren Sie bitte Ihren Händler, einen autorisierten Techniker oder gehen Sie auf unsere Homepage www.ggv-service.de

Der Hersteller arbeitet stets an der Entwicklung aller Typen und Modelle. Bei allen Typen und Modellen sind Änderungen an Design, Eigenschaften und Ausrüstung ohne vorherige Mitteilung vorbehalten.

Bestimmungsgemäßer Gebrauch

Der Luftentfeuchter ist ausschließlich zum Entfeuchten der Luft in geschlossenen Räumen konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Luftentfeuchter nur wie in dieser Bedienungsanleitung beschrieben.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Luftentfeuchter ist kein Kinderspielzeug.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Lieferumfang/Geräteteile

Inhalt

1 Lieferumfang/Geräteteile....7
2 Ihre Sicherheit.... 10

2.1 Sicherheit und Verantwortung 11
2.2 Sicherheit und Warnung 13

3 Gerät auspacken 14
4 Vor dem ersten Gebrauch.... 14
5 Bedienung Funktionen 14

5.1 Enteisungsfunktion 14
5.2 Lüfterklappe ausrichten 15
5.3 Timerfunktion benutzen.... 15
5.4 LED-Paneel 16

6 Betriebsarten....16

6.1 Normalbetrieb 17
6.2 Wäschetrocknen 17
6.3 Luftumwälzen 18
6.4 Schlauchanschluss verwenden.... 18

7 Reinigung....19

7.1 Luftentfeuchter reinigen 19
7.2 Filter reinigen.... 20
7.3 Wassertank leeren 20

8 Technische Daten 21
9 Altgeräteentsorgung 22

10 Allgemeine Garantiebedingungen 22
11 Scope of delivery / components 26
12 Safety directions.... 29

12.1 Sicherheit und Verantwortung 29

13 Unpacking the appliance 32
14 Before using the dehumidifier for the first time 32
15 Operating functions.... 32

15.1 De-icing function.... 32
15.2 Aligning the exhaust flap.... 33
15.3 Using the timer function.... 33
15.4 LED panel 34

Lieferumfang/Geräteteile

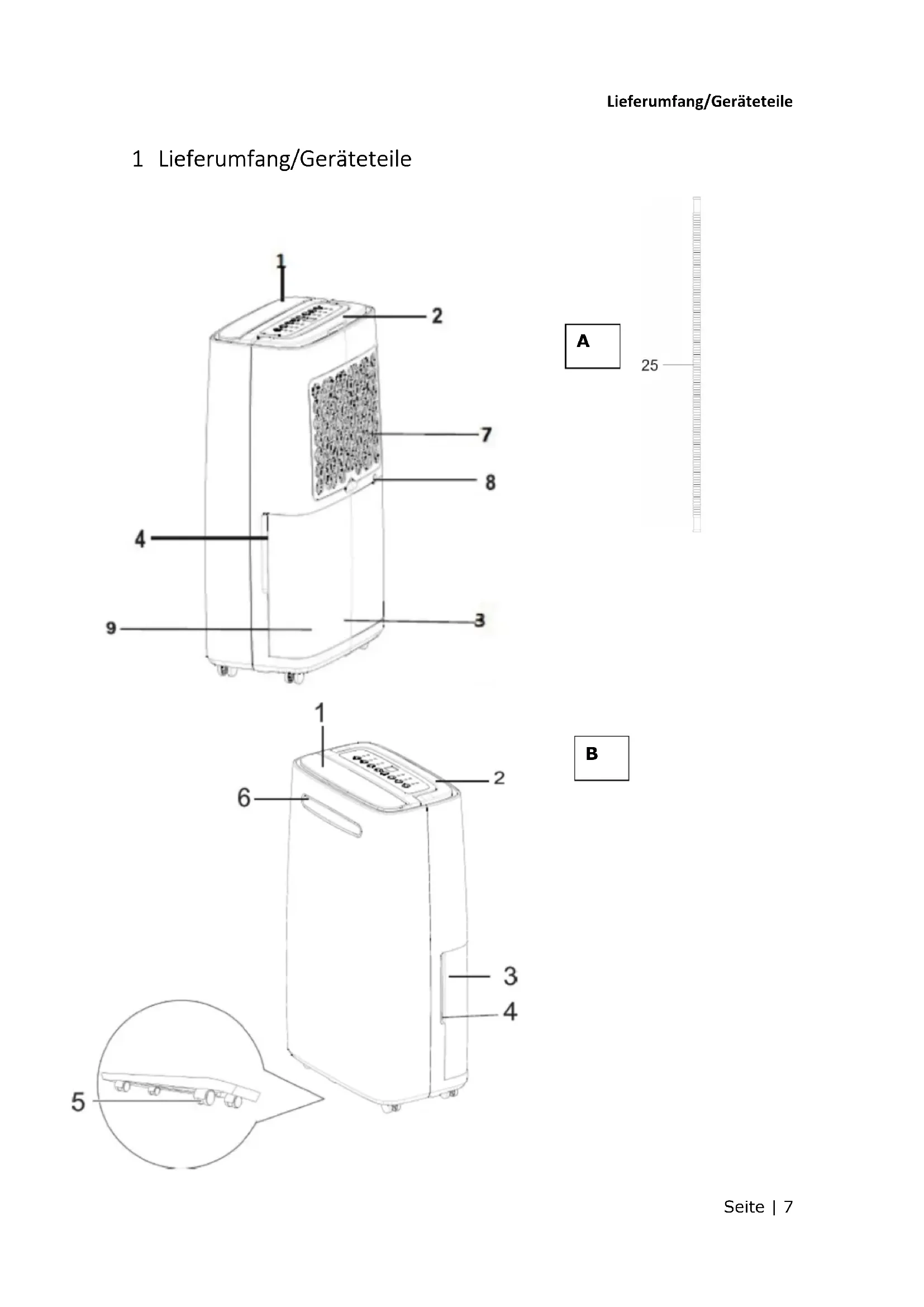

1 Lieferumfang/Geräteteile

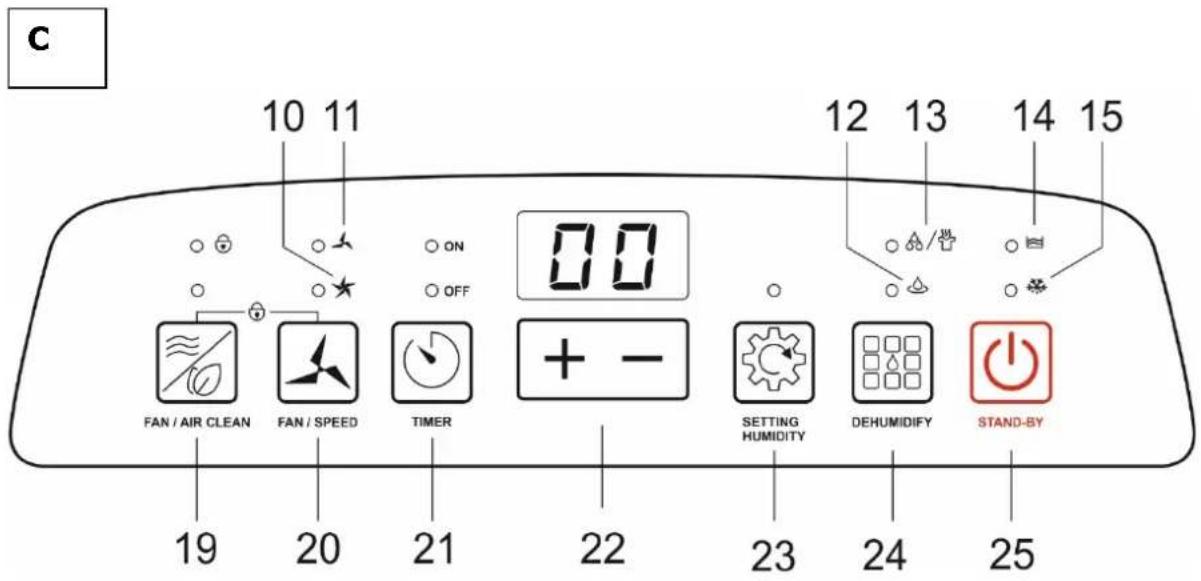

c 10 11 ON OFF 00 12 13 14 15 FAN / AIR CLEAN FAN / SPEED TIMER + - SETTING HUMIDITY DEHUMIDIFY STAND-BY 19 20 21 22 23 24 25

16 17 18

1 Lüfterklappe
2 Griffmulde (für den Transport)
3 Kondenswassertank
4 Griffmulde seitlich
5 Transportrollen (4x)
6 LED Panel
7 Luftfilter
8 Schlauchanschluss
9Füllstandsanzeige
10 Kontrollleuchte (hohe Lüfterstufe)
11 Kontrollleuchte (niedrige Lüfterstufe)
12 Automatische Entfeuchtung
13 Kontrollleuchte Betriebsart (Luftumwälzung / Wäschetrocknung)
14 Kontrollleuchte Kondenswassertank leeren
15 Kontrollleuchte Enteisungsfunktion
16 Filter Gehäuse
17 Schaumstoff
18 Filterhalterung

19			Ventilator / Luftfreiniger
20			Ventilator Geschwindigkeit
19 +20			Sperrfunktion Kindersicherung:5 Sekunden auf beiden Tasten „Ventilator und Ventilator Geschwindigkeit“ drückenDie Kindersicherung ist aktivUm die Kindersicherung zu deaktivieren:nochmal auf beide Tasten „Ventilator und Ventilator Geschwindigkeit“ drückenDie Kindersicherung ist deaktiviert
21			Timer Betriebsdauer einstellenTimer einstellenAuf die Taste „Timer“ drückenDas LED über den „Timer“ „on“ leuchtet
22			Stunden/ Min Betriebsdauer bis zu 24 Stunden
23			Luftentfeuchter Einstellungen Betriebsarten (
24			Entfeuchten
25			Ein-/Austaste

Ihre Sicherheit

2 Ihre Sicherheit

Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

ACHTUNG

bezeichnet eine Situation, welche bei nicht Beachtung zu Sachschäden führt.

2.1 Sicherheit und Verantwortung

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Kinder dürfen Mikrowellengeräte nur dann benutzen, wenn sie angelernt wurden. Kinder müssen das Gerät richtig bedienen können und die Gefahren verstehen, auf die in der Bedienungsanleitung hingewiesen wird.
• Kinder müssen beim Gebrauch des Gerätes beaufsichtigt werden, damit sie mit dem Gerät nicht spielen.
• WARNUNG Es ist gefährlich für alle anderen, außer für eine dafür ausgebildete Person, irgendwelche Wartungs-oder

Reparaturaufträge auszuführen, die die Entfernung einer Abdeckung erfordert, die den Schutz gegen Strahlenbelastung durch Mikrowellenenergie sicherstellt

- Kinder jünger als 8 Jahre sind vom Gerät und dem Netzkabel fernzuhalten

Schließen Sie den Luftentfeuchter nur an, wenn die Netzspannung der Steckdose mit der Angabe

WARNUNG

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu Stromschlägen führen.! Schließen Sie den Luftentfeuchter nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose an:

auf dem Typenschild übereinstimmt.

• Betreiben Sie niemals mehrere Geräte über dieselbe Schutzkontakt-Steckdose, z. B. mithilfe einer Mehrfachsteckdose.
• Schließen Sie den Luftentfeuchter nur an eine gut zugängliche Steckdose an, damit Sie ihn bei einem Störfall schnell vom Stromnetz trennen können.

• Wenn Sie den Luftentfeuchter über ein Verlängerungskabel an die Stromversorgung anschließen, muss das Verlängerungskabel den gültigen Sicherheitsbedingungen entsprechen.

• Betreiben Sie den Luftentfeuchter nicht, wenn er sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.

• Wenn das Netzkabel des Luftentfeuchters beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt.

Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüchen ausgeschlossen.

WARNUNG

Explosions- und Vergiftungsgefahr!

Dieser Luftentfeuchter enthält das Kältemittel R134a. Dabei handelt es sich um ein fluoriertes Treibhausgas mit einem relativen Treibhauspotenzial (GWP) von 1430, das vom Kyoto-Protokoll erfasst wurde. Das Treibhausgas kann gefährlich für die Umwelt sein und zur globalen Erwärmung beitragen, wenn es in die Atmosphäre gelangt. Bei unsachgemäßem Umgang mit dem Luftentfeuchter besteht Explosions- und Vergiftungsgefahr.

• Betreiben Sie den Luftentfeuchter nicht in explosionsgefährdeter Umgebung.
• Betreiben Sie den Luftentfeuchter keinesfalls in schwefelchlorsalz- oder ölhaltiger Atmosphäre und bewahren Sie ihn nicht in einer solchen Atmosphäre auf.
• Beachten Sie die Hinweise zur Entsorgung Kapitel 9

ACHTUNG

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Luftentfeuchter kann zu Beschädigungen des Luftentfeuchters führen.

2.2 Sicherheit und Warnung

• Betreiben Sie den Luftentfeuchter nur bei einer Umgebungstemperatur von 5–35 °C.
• Stellen Sie den Luftentfeuchter an einem gut zugänglichen Ort, auf einem ebenen, trockenen und ausreichend stabilen Untergrund auf.
• Stellen Sie den Luftentfeuchter nicht an den Rand oder an die Kante einer Fläche.
• Schließen Sie die Lüftungsklappe niemals vollständig während Sie den Luftentfeuchter betreiben.

Decken Sie niemals die Lüftungsöffnungen an der Ober- und der Rückseite des Luftentfeuchters ab.

- Reinigen Sie die Lüftungsöffnungen regelmäßig, um zu vermeiden, dass diese verstopfen.

○ Stellen Sie keine Gegenstände auf den Luftentfeuchter.

• Halten Sie beim Aufstellen des Luftentfeuchters seitlich und oberhalb, einen Mindestabstand von 30 cm zwischen Luftentfeuchter und Wänden oder Gegenständen ein.
• Stellen Sie den Luftentfeuchter nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Herdplatten etc.).

○ Bringen Sie das Netzkabel nicht mit heißen Teilen in Berührung.

- Setzen Sie den Luftentfeuchter niemals hoher Temperatur (Heizung etc.) oder Witterungseinflüssen (Regen etc.) aus.

- Füllen Sie niemals Flüssigkeit in den Luftentfeuchter.

• Tauchen Sie den Luftentfeuchter zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger.
• Verwenden Sie den Luftentfeuchter nicht mehr, wenn

VORSICHT

Verletzungsgefahr!

Bei unsachgemäßem Umgang mit dem Luftentfeuchter besteht Verletzungsgefahr.

• Stellen Sie sicher, dass keine losen Gegenstände, wie z B. Gardinen und Vorhänge, lange Haare, Krawatten o. Ä., in die Lüftungsöffnungen geraten.
• Diese könnten vom Luftstrom angesaugt werden.

- Lassen Sie den Luftentfeuchter vollständig abkühlen, bevor Sie ihn reinigen oder ihn verstauen! - Kunststoffbauteile des entfeuchters Risse oder nge haben oder sich verformt en.

• Lassen Sie beschädigte Bauteile nur durch passende Originalersatzteile ersetzen.
• Transportieren, betreiben und lagern Sie den Luftentfeuchter immer aufrecht.

3 Gerät auspacken

Gehen Sie beim Öffnen sehr vorsichtig vor.

1. Nehmen Sie den Luftentfeuchter aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A, B).
3. Kontrollieren Sie, ob der Luftentfeuchter oder die Einzelteile Schäden aufweisen.

Ist dies der Fall, benutzen Sie den Luftentfeuchter nicht.

Wenden Sie sich an den Kundendienst Homepage

www.ggv-service.de

ACHTUNG

Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Luftentfeuchter schnell beschädigt werden.

4 Vor dem ersten Gebrauch

Der Hersteller empfiehlt, den Luftentfeuchter vor der ersten Benutzung ca. eine Stunde bei geöffnetem Fenster zu betreiben, um eventuell vorhandene fertigungsbedingte Rückstände zu beseitigen.

Der dabei eventuell auftretende Geruch ist normal und verschwindet nach kurzer Zeit. Er deutet nicht auf eine Fehlfunktion hin. Sorgen Sie für ausreichende Belüftung.

Grundreinigung

• Reinigen Sie den Luftentfeuchter und alle Einzelteile vor der ersten Benutzung wie im Abschnitt „Reinigung“ beschrieben, um eventuell vorhandene Verpackungsstaubreste zu entfernen (siehe Abb. A, B).

5 Bedienung Funktionen

Dieser Luftentfeuchter arbeitet nach dem Kondensationsbetrieb. Die vom Ventilator im Inneren des Luftentfeuchters eingezogene Raumluft strömt über eine Kälteanlage, wodurch die in der Luft befindliche Feuchtigkeit kondensiert und in den Kondenswassertank 3 tropft (siehe Abb. B). Die abgekühlte Luft wird anschließend leicht erwärmt und an den Raum abgegeben.

5.1 Enteisungsfunktion

Der Luftentfeuchter verfügt über eine automatische Enteistungsfunktion, die aktiviert wird, wenn der Kompressor bzw. die Kälteanlage vereist.

Beachten Sie die folgenden Hinweise zur Enteisungsfunktion:

• Sie können die Enteisungsfunktion nicht manuell ein- oder abschalten, sie wird
• ausschließlich automatisch aktiviert und beendet.
• Läuft eine eventuell über die Timerfunktion eingestellte Zeit während des Enteisungsvorgangs ab, führt der Luftentfeuchter

zuerst den Enteisungsvorgang vollständig durch bevor sich der Luftentfeuchter abschaltet.

• Während des Enteisungsvorgangs leuchtet die Kontrollleuchte 22 (siehe Abb. B).
• Schalten Sie den Luftentfeuchter während des Enteisungsvorgangs nicht aus und trennen Sie ihn nicht vom Netzanschluss.
• Während des Enteisungsvorgangs stoppt der Luftentfeuchter die Entfeuchtungsfunktion, der Lüfter bleibt jedoch in Betrieb.
• Je niedriger die Umgebungstemperatur ist, in der Sie den Luftentfeuchter betreiben, desto eher bzw. häufiger wird die Enteisungsfunktion aktiviert.
• Nach Abschluss des Enteisungsvorgangs setzt der Luftentfeuchter den Betrieb in der zuvor gewählten Betriebsart fort. Beachten Sie dabei, dass der Entfeuchtungsvorgang erst mit einer Verzögerung von ca. 3 Minuten wieder anläuft, um ein Überhitzen des Luftentfeuchters bzw. des Kompressors zu verhindern.

ACHTUNG

Beschädigungsgefahr!

Bei unsachgemäßem Umgang, können Sie den Luftentfeuchter beschädigen.

5.2 Lüfterklappe ausrichten

- Schließen Sie die Lüfterklappe am Luftauslass keinesfalls vollständig, während Sie den Luftentfeuchter betreiben.

- Die Lüfterklappe 1 am Luftauslass können Sie in 5 Stufen (geringe Öffnung bis maximal geöffnet) ausrichten, um die ausströmende Luft in eine bestimmte Richtung, z. B. auf zu trocknende Wäsche, zu lenken (siehe Abb. A und C).

5.3 Timerfunktion benutzen

Der Luftentfeuchter besitzt eine Timerfunktion, mit der Sie die gewünschte Laufzeit (in Stunden) voreinstellen können. Nach Ablauf der Laufzeit schaltet sich der Luftentfeuchter automatisch ab.

1 Drücken Sie die Taste 21 (siehe Abb. C). Für einige Sekunden blinkt die zuletzt
2 eingestellte Laufzeit im Display. Während die Anzeige blinkt, können Sie Einstellung
3 der Laufzeit wie in Schritt 2 beschrieben vornehmen. Wenn Sie keine Einstellung
4 vornehmen, wechselt die Anzeige zurück zur aktuellen Luftfeuchtigkeit.
5 Drücken Sie die Taste + oder - einmal oder mehrfach, um die Laufzeit (in Stunden) einzustellen. Für einige Sekunden blinkt die eingestellte Laufzeit im Display. Anschließend wechselt das Display wieder zurück zur Anzeige der aktuellen Luftfeuchtigkeit.
6 Die Kontrollleuchte über die Timertaste 21 (on) leuchtet dauerhaft während die Timerfunktion aktiv ist.

Betriebsarten

7 Drücken Sie die Taste 21, um sich die verbleibende Laufzeit der Timerfunktion anzeigen zu lassen:
8 Die verbleibende Laufzeit blinkt im Display. Nach einigen Sekunden wechselt das Display wieder zurück zur Anzeige der aktuellen Luftfeuchtigkeit.
9 Drücken Sie die Taste 21 ein zweites Mal, während im Display die verbleibende Laufzeit blinkt, um die Timerfunktion vor Ablauf der eingestellten Zeit abzuschalten.

5.4 LED-Paneel

Bei den angegebenen Werten sind geringe Abweichungen (ca. 3 %) möglich. D. h. der Farbwechsel des LED-Paneels erfolgt bereits bei einer ca. 3 % geringeren bzw. höheren Luftfeuchtigkeit als angegeben. Auf diese Art soll ein permanenter Wechsel der Beleuchtungsfarbe vermieden werden.

Das LED-Paneel 5 an der Vorderseite des Luftentfeuchters zeigt den Grad der Luftfeuchtigkeit in der Umgebung des Luftentfeuchters an (siehe Abb. A):

Das LED-Paneel leuchtet:

• blau, wenn die relative Luftfeuchtigkeit in der Umgebung kleiner 50 %* ist.
• grün, wenn die relative Luftfeuchtigkeit in der Umgebung im mittleren Bereich (ca. 50–70 %*) liegt.
• rot, wenn die relative Luftfeuchtigkeit in der Umgebung zu hoch (über 70 %*) ist. *Richtwerte

6 Betriebsarten

Beim Wechsel der Betriebsart oder bei Unterbrechungen des Betriebs erfolgt die Umstellung/Aktivierung der Lüfterstufe sofort, während der Entfeuchtungsvorgang eventuell erst mit einer Verzögerung von ca. 3 Minuten wieder anläuft, um ein überhitzen des Luftentfeuchters bzw. des Kompressors zu verhindern.

Bei den angegebenen Luftfeuchtigkeitswerten ist eine Toleranz von ca. 5 % zu berücksichtigen. D. h. die Entfeuchtungsfunktion schaltet ab, wenn die Luftfeuchtigkeit ca. 5 % unter dem eingestellten Wert liegt und schaltet wieder ein, wenn die Luftfeuchtigkeit ca. 5 % über dem eingestellten Wert liegt.

6.1 Normalbetrieb

Bei der Betriebsart Normalbetrieb können Sie Einstellungen, wie den Grad an Luftfeuchtigkeit, der im Raum erreicht werden soll, und die Lüfterstufe, selbst vornehmen.

Wenn die Luftfeuchtigkeit im Raum über dem eingestellten Wert liegt, startet der Luftentfeuchter die Entfeuchtungsfunktion. Sobald die eingestellte Luftfeuchtigkeit erreicht ist, schaltet die Entfeuchtungsfunktion ab, während der Lüfter noch ca. 3 Minuten nachläuft, um ein Überhitzen des Luftentfeuchters bzw. des Kompressors zu verhindern, und dann ebenfalls abschaltet. Die Kontrollleuchte über die Taste 19 zeigt an, dass die gewünschte Luftfeuchtigkeit erreicht wurde (siehe Abb. C).

Sobald die Luftfeuchtigkeit im Raum über den eingestellten Wert steigt, wird die Entfeuchtungsfunktion wieder aktiviert und der Lüfter läuft in der eingestellten Lüfterstufe an.

Einstellungsoptionen:

• • 30 % bis 80 % Luftfeuchtigkeit (in Fünf- Prozent-Schritten)
• CO (gewünschte Luftfeuchtigkeit unter 30 % bei kontinuierlicher Luftentfeuchtung)
• • niedrige Lüfterstufe
• • hohe Lüfterstufe

Gehen Sie beim Einstellen des Normalbetriebs wie folgt vor:

1. Drücken Sie die Taste 22 so oft, bis die Kontrollleuchte über die Taste 22 für Normalbetrieb blinkt.
2. Die Kontrollleuchte blinkt für einige Sekunden. Sobald die Kontrollleuchte dauerhaft leuchtet, arbeitet der Luftentfeuchter in der Betriebsart „Normalbetrieb“.
3. Drücken Sie die Taste +, um die gewünschte Luftfeuchtigkeit zu erhöhen, bzw. drücken Sie die Taste -, um die gewünschte Luftfeuchtigkeit zu verringern.
4. Die gewählte Luftfeuchtigkeit blinkt für einige Sekunden.
5. Anschließend wechselt die Anzeige im Display zur aktuellen Luftfeuchtigkeit.
6. Drücken Sie die Taste 20, um die gewünschte Lüfterstufe auszuwählen.
7. Die Kontrollleuchte 10 bzw. 22 zeigt an, welche Lüfterstufe Sie eingestellt haben.
8. Drücken Sie die Taste 23, um eine andere Betriebsart zu wählen und die Betriebsart Normalbetrieb zu beenden.

6.2 Wäschetrocknen

Bei der Betriebsart „Wäschetrocknung“ sind der Grad an Luftfeuchtigkeit (CO) und die hohe Lüfterstufe voreingestellt und können nicht verändert werden. Sie können diese Betriebsart z. B. wählen, um den Luftstrom mit entfeuchteter Luft über die

Betriebsarten

Lüfterklappe 1 auf zu trocknende Wäsche zu lenken.

1. Drücken Sie die Taste 23 so oft, bis die Kontrollleuchte 13 für Wäschetrocknung blinkt (siehe Abb. C). Die Kontrollleuchte blinkt für einige Sekunden.
2. Sobald die Kontrollleuchte dauerhaft leuchtet, arbeitet der Luftentfeuchter in der Betriebsart „Wäschetrocknung“.
3. Die Kontrollleuchte 10 zeigt an, dass die hohe Lüfterstufe eingestellt ist.
4. Im Display wird die aktuelle Luftfeuchtigkeit angezeigt.
5. Drücken Sie die Taste 23, um eine andere Betriebsart zu wählen und die Betriebsart Wäschetrocknung zu beenden.

6.3 Luftumwälzen

Bei der Betriebsart Luftumwälzung ist ausschließlich die gewählte Lüfterstufe aktiv, während die Entfeuchtungsfunktion deaktiviert ist. Sie können diese Betriebsart z. B. wählen, um die Raumluft zirkulieren zu lassen, ohne sie dabei zu entfeuchten.

1. Drücken Sie die Taste 19 so oft, bis die Kontrollleuchte über die Taste 19 für Luftumwälzung blinkt (siehe Abb. C). Die Kontrollleuchte blinkt für einige Sekunden.
2. Sobald die Kontrollleuchte dauerhaft leuchtet, arbeitet

der Luftentfeuchter in der Betriebsart „Luftumwälzung“. Im Display wird die aktuelle Luftfeuchtigkeit angezeigt.

1. Drücken Sie die Taste20, um die gewünschte Lüfterstufe auszuwählen.
2. Die Kontrollleuchte 11 bzw. 20 zeigt an, welche Lüfterstufe Sie eingestellt haben.
3. Drücken Sie die Taste 23, um eine andere Betriebsart zu wählen und die Betriebsart Luftumwälzung zu beenden.

6.4 Schlauchanschluss verwenden

- Beachten Sie, dass der am Luftentfeuchter angeschlossene Ablaufschlauch an keiner Stelle oberhalb der Position des Schlauchanschlusses am Luftentfeuchter verlaufen darf. Andernfalls kann Kondenswasser in den Luftentfeuchter zurückfließen und den Luftentfeuchter beschädigen.

1 Entnehmen Sie den Kondensatbehälter aus dem Luftentfeuchter wie im
2 Abschnitt „Kondensatbehälter leeren“ beschrieben.
3 Stecken Sie den Ablaufschlauch auf den Schlauchanschluss.
4 Führen Sie das freie Ende des Ablaufschlauches in einen geeigneten Abfluss oder einen geeigneten Behälter, in den das Kondenswasser abfließen soll.
5 Schieben Sie den Kondensatbehälter wieder vollständig in den Luftentfeuchter.

7 Reinigung

ACHTUNG

Sachbeschädigung durch Fehlbedienung!

Unsachgemäße Reinigung des Luftentfeuchters kann zu Beschädigungen führen.

• Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie scharfe oder metallische
• Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen.
• Diese können die Oberflächen beschädigen.

○ Reinigen Sie die Lüftungsöffnungen und den Filter regelmäßig

- (ca. alle 2 Wochen), um zu vermeiden, dass die Leistung des Luftentfeuchters abnimmt.

7.1 Luftentfeuchter reinigen

- Wischen Sie den Luftentfeuchter von außen mit einem trocknen oder leicht angefeuchteten, gut ausgewrungenen Tuch ab.

- Reiben Sie den Luftentfeuchter anschließend vollständig trocken.

• Lüftungsöffnungen reinigen
• Entfernen Sie mithilfe einer geeigneten weichen Bürste Staub und Verschmutzungen aus den Lüftungsöffnungen.

ACHTUNG

Bei unsachgemäßer Handhabung können Sie den Luftentfeuchter beschädigen.

• Schalten Sie den Luftentfeuchter aus und ziehen den Netzstecker bevor Sie einen Ablaufschlauch am Luftentfeuchter anbringen oder ihn abnehmen.
• Sie können den beiliegenden Ablaufschlauch 29 am Schlauchanschluss 27 des Luftentfeuchters anschließen und so das Kondenswasser aus der entfeuchteten Luft ableiten (siehe Abb. C). Auf diese Weise entfällt die Notwendigkeit, den Kondensatbehälter 3 zu leeren und Sie können den Luftentfeuchter im Dauerbetrieb betreiben.

Reinigung

7.2 Filter reinigen

- Nehmen Sie die Filterhalterung 7/18 vom Luftentfeuchter ab, indem Sie sievorsichtig an der unteren Seite aus der Arretierung lösen und dann nach unten herausziehen (siehe Abb. C).

- Entnehmen Sie das Filtergitter 34 und den Schaumstofffilter 17 aus der Filterhalterung (siehe Abb. C).

- Reinigen Sie das Filtergitter, den Schaumstofffilter und die Filterhalterung mit einer geeigneten Bürste oder einem geeigneten Staubsauger.

- Setzen Sie den Schaumstofffilter und das Filtergitter wieder in die Filterhalterung ein.

7.3 Wassertank leeren

• Den Wassertank vom Luftentfeuchter entfernen
- Den Wassertank am Griff (aa) halten und vorsichtig herausnehmen
• Den Wassertank leeren
- Den leeren Wassertank wieder in den Luftentfeuchter einsetzen.

Hinweis

Wenn der Wassertank voll ist, ertönt ein für 20Sekunden ein Signal.

8 Technische Daten

Elektrischer Anschluss (Spannung - Frequenz) 220-240 V~50 Hz

Modell LE 2055 wes

Nennleistung: 365 W (27 °C/RH 60 %)

Nennstrom: 2,10 A (27 °C/RH 60 %)

Maximale Leistung: 450 W (32 °C/RH 90 %)

Maximaler Strom: 2,4 A (32 °C/RH 90 %)

Schutzklasse: I

Betriebstemperatur: ca. 5–35 °C

Kältemittel/Menge: R134a/90 g

Gewicht: 14,5 kg

Entfeuchtungskapazität: ca. 20 l/Tag (30 °C/RH 80 %)ca. 10 l/Tag (27 °C/RH 60 %)

Kapazität Kondensatbehälter: ca. 5,5 l

Luftstromvolumen: 195m3/h

Ansaugdruck: 1,0 MPa

CE-Kennzeichnung

Zum Zeitpunkt der Markteinführung erfüllt das Produkt die Anforderungen, die in der Richtlinie zur Vereinheitlichung der Gesetze der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit 2014/30/EU von elektrischer Ausrüstung innerhalb bestimmter Spannungsgrenzen (2014/35/EU) festgelegt wurden. Dieses Produkt ist mit dem CE-Kennzeichen identifiziert und wird mit einer Konformitätserklärung zur Untersuchung durch die Marktüberwachungsautorität geliefert.

*Änderungen vorbehalten*

9 Altgeräteentsorgung

Dieses Produkt wird gemäß der europäischen Abfallrahmenrichtlinie 2012/ 19/EU gekennzeichnet. Die Richtlinie regelt die richtige Entsorgung des Produkts. Die umweltgerechte Entsorgung wird mögliche negative Folgen für die Gesundheit verhindern, die durch eine falsche Entsorgung verursacht werden. Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Der Benutzer muss das Produkt an/bei einer Sammelstelle zum Recycling von elektrischer und elektronischer Ausrüstung zurückgeben.

Die Entsorgung muss die bestehenden lokalen Vorschriften erfüllen. Für weitere Informationen kontaktieren

10 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Gutfels – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Allgemeine Garantiebedingungen

What are QR codes?

12.1 Sicherheit und Verantwortung

QR-Codes (QR-Quick Response resp. schnelle Antwort) sind grafische Codes, die mithilfe einer Smartphone-Kamera eingelesen werden und schnell und bequem zu weiteren Informationen führen (bsp. Internetseite, Produktevideo oder Kontaktdaten).

Und so funktioniert es

Zum Scannen der QR-Codes benötigen Sie lediglich ein Smartphone, ein QR-Code Reader App (kostenlos im App-Store erhältlich) sowie eine Internetverbindung. *

*Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen.

Sehr geehrte Kunden,

wir danken Ihnen für den Kauf unseres Gerätes.

Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit – Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

Lesen Sie diese Gebrauchsanleitung bitte sorgfältig vor der ersten Inbetriebnahme durch. Es beinhaltet wichtige Sicherheitsanweisungen und Informationen bezüglich der Installation, des Betriebs und der Wartung des Geräts. Eine richtige Handhabung trägt zu einer effizienten Nutzung bei und minimiert den Energieverbrauch während des Betriebs.

Die falsche Nutzung könnte zu gefährlichen Situationen führen, besonders für Kinder. Bewahren Sie diese Gebrauchsanleitung für den späteren Gebrauch auf. Geben Sie sie an jeden zukünftigen Besitzer dieses Produkts weiter. Bei Zweifeln bezüglich Fragen oder Themen, die nicht ausführlich in dieser Anleitung beschrieben sind, kontaktieren Sie bitte Ihren Händler, einen autorisierten Techniker oder gehen Sie auf unsere Homepage www.ggv-service.de

Der Hersteller arbeitet stets an der Entwicklung aller Typen und Modelle. Bei allen Typen und Modellen sind Änderungen an Design, Eigenschaften und Ausrüstung ohne vorherige Mitteilung vorbehalten.

Gebruik

38 Technische Gegevens
