BEDIENUNGSANLEITUNG Pureline Frame 15003 NOVY

VEILIGHEID EN GEBRUIK

2.1 Bedienung des Geräts

2.2 Ein- und Ausschalten des Dunstabzugs

3 REINIGUNG UND WARTUNG

3.1 Allgemeine Wartung

3.2 Die Bodenplatte entfernen

3.4 Monoblock-Rezirkulationslter

3.5 Kochfeldbeleuchtung der Dunstabzugshaube

3.6 Einbaustrahler im Regalboden

3.7 Auswechseln der Batterien

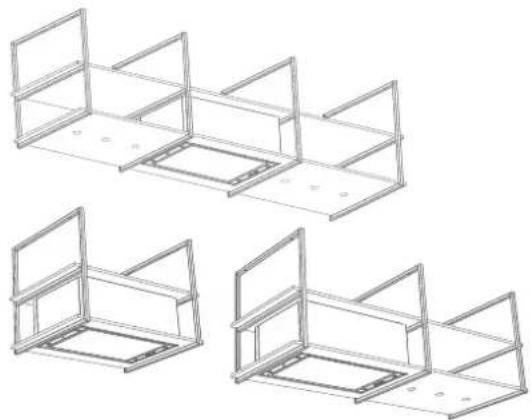

Novy Pureline Frame 15001 / 15002 / 15003 / 15004 / 15005 / 15006 / 15007 / 15008 / 15009 / 15010 / 15011 / 15012– 23 – 1 SICHERHEITS- UND NUTZUNGSVORSCHRIFTEN Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy nden Sie im Internet unter: www.novy.com Diese Broschüre enthält die Gebrauchsanweisung für das Gerät, wie auf der Vorderseite angegeben. Die Montage- anleitung wurde dem Gerät in einer gesonderten Broschüre beigefügt. In der Gebrauchsanweisung werden einige Symbole ver- wendet. Nachfolgend nden Sie eine Erklärung dieser Symbole. Symbol Bedeutung Aktion

Anzeige Erläuterung einer Anzeige auf dem Gerät

Warnhinweis Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin. Beachten Sie diese Anweisung, um Verletzungen und Sachschäden zu vermeiden.

Technische Sicherheitsvorschriften − Dieses Gerät erfüllt die geltenden Sicherheitsvorschrif- ten. Eine unsachgemäße Verwendung kann jedoch zu Verletzungen und Schäden am Gerät führen.

Lesen Sie die Gebrauchs- und Montageanleitung sorgfältig durch, bevor Sie dieses Gerät installieren und in Betrieb nehmen. Darin sind wichtige Informationen in Bezug auf die Installation und Verwendung des Geräts enthalten.

Die Sicherheit ist nur bei fachgerechter Installation gemäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.

Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerät darf nicht im Freien verwendet werden.

Überprüfen Sie den Zustand des Geräts und des Monta- gematerials, sobald Sie es aus der Verpackung nehmen. Nehmen Sie das Gerät sorgfältig aus der Verpackung. Verwenden Sie zum Öffnen der Verpackung keine schar- fen Messer.

Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in diesem Fall an Novy. − Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie an die Person weiter, die das Gerät möglicher- weise nach Ihnen benutzt. − Novy haftet nicht für Schäden, die durch falsche Mon- tage, falschen Anschluss, unsachgemäße Verwendung oder falsche Bedienung entstehen. − Berühren Sie keine spannungsführenden Teile. − Das Gerät darf nicht umgebaut oder verändert werden. − Entfernen Sie Etiketten und Aufkleber von dem Gerät, die mit Verwendungs- oder Montagetipps versehen sind. Hinter dem Fettlter bendet sich ein Aufkleber, der nicht entfernt werden darf.

Sicherheitsvorschriften bei Kindern − Das Verpackungsmaterial des Geräts ist gefährlich für Kinder. Das Verpackungsmaterial ist nicht zum Spielen geeignet. Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf. − Kinder ab 8 Jahren dürfen dieses Gerät nur unter Auf- sicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit diesem Gerät geschult sind.

Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. − Kinder unter 8 Jahren müssen sich vom Gerät und dem Anschlusskabel fernhalten. − Die Reinigung und Wartung des Gerätes darf nicht von Kindern durchgeführt werden. − Die Beleuchtung des Gerätes ist sehr hell und kann die Augen schädigen. Achten Sie darauf, dass insbesondere Babys nicht direkt in die Lampen schauen.

Stellen Sie sicher, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden. Die Batterien dürfen nicht unbeaufsichtigt von Kindern ausgetauscht werden.

Sicherheitsvorschriften bei der Verwendung des Geräts

Personen mit eingeschränkten körperlichen, sensori- schen oder geistigen Fähigkeiten oder Personen ohne Kenntnisse oder Erfahrung dürfen dieses Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit diesem Gerät geschult sind. − Das Flambieren unter dem Gerät ist niemals gestattet. − Bleiben Sie immer am Gerät stehen, wenn Sie backen, braten, grillen oder frittieren. Überhitztes Öl und Fett können sich schnell entzünden und die Dunstabzugs- haube beschädigen. − Reinigen Sie den Fettlter regelmäßig gemäß den An- weisungen in dieser Gebrauchsanweisung. Die Nicht- beachtung der Reinigungsanweisungen führt zu Fett- ablagerungen im Filter und zu Brandgefahr. − Verwenden Sie das Gerät niemals ohne Fettlter, um zu verhindern, dass Schmutz und Fett in das Gerät gelangen und dessen Funktion auf Dauer beeinträchtigen können. − Schalten Sie Ihr Gerät im Brandfall immer aus. − Löschen Sie brennende Fette niemals mit Wasser, son- dern decken Sie die Pfanne mit einem geeigneten Deckel oder einer Löschdecke ab.

Achtung, bestimmte in Reichweite bendliche Teile des Geräts können während des Kochens heiß werden.

Gasbrenner können während des Betriebs sehr viel Wärme erzeugen. Stellen Sie sicher, dass diese Wärme in der Dunstabzugshaube nicht zu stark ansteigen kann. Die über den Gasbrennern installierte Dunstabzugshaube kann Schaden nehmen werden oder in Brand geraten.

• Betreiben Sie die Gasbrenner nur mit darauf bend- lichem Kochgeschirr.

• Schalten Sie die Gasamme aus, wenn Sie das Koch- geschirr vom Gasfeld nehmen.

• Wenn Sie mehrere Gasbrenner gleichzeitig verwen- den, stellen Sie die Dunstabzugshaube auf Position 2 oder höher.– 24 –

• Betreiben Sie große Brenner von mehr als 5 kW nie- mals länger als 15 Minuten mit der höchsten Flamme, z. B. für einen Wok. − Schalten Sie das Gerät einige Minuten vor dem Beginn des Kochvorgangs ein, um die Kochdämpfe effektiv zu entfernen.

Verwenden Sie die Nachlaufeinstellung, sofern bei dem Gerät vorhanden. Die Anweisungen für die Nachlaufein- stellung sind in dieser Gebrauchsanweisung beschrieben. − Vermeiden Sie jegliche Zugluft über den Kochfeldern.

Setzen Sie Ihr Kochgeschirr so auf die Kochfelder, dass eventuell aufsteigende Dämpfe unter die Saugäche der Dunstabzugshaube gelangen.

Kochen mit Induktion: Stellen Sie die Intensität von Ge- rät und Kochfeld so niedrig wie möglich ein, um eine übermäßige Dampfbildung zu vermeiden.

Wenn das Gerät mit einer unteren Platte versehen ist, stellen Sie sicher, dass diese immer richtig geschlos- sen ist. Achten Sie darauf, dass die Platte richtig in die Klemmen eingesetzt wurde und sich nicht lösen kann. Legen Sie Ihre Hände beim Öffnen der unteren Platte nicht auf die Seite der Scharniere, um ein Einklemmen zu vermeiden.

Auf dem Gerät abgestellte Gegenstände können die Be- festigungselemente / das Befestigungsmaterial (Dübel und Schrauben) überlasten. Erkundigen Sie sich beim Installateur nach der maximalen Tragfähigkeit (kg). Der Installateur hat - möglicherweise in Zusammenarbeit mit dem Bauunternehmer oder Architekten - das Befesti- gungsmaterial (Dübel und Schrauben) ausgewählt, das für die baulichen Gegebenheiten und das Gesamtgewicht der gesamten Konstruktion geeignet ist, einschließlich des gewählten Regalmaterials und möglicher Belastung dieser Regalböden. − Wenn Gegenstände auf dem Gerät abgestellt werden: verhindern Sie, dass sie herunterfallen und eine gefähr- liche Situation schaffen.

Luftzufuhr Unabhängig davon, wie groß die Küche oder der Raum mit offener Küche ist, kann dem Raum nur so viel Luft entzogen werden, wie zugeführt wird. Eine zu geringe Luftzufuhr kann zu einem Wirkungsgradverlust von 50 % und mehr führen. [!] Wird die Absaugung gleichzeitig mit einem Verbren- nungssystem verwendet (z. B. Gas-, Öl-, Holz- oder Koh- leheizungen, Gasboiler, gasbefeuerte Heißwasserkessel, Gaskochfelder und Gasöfen), können Verbrennungsgase zurückgesaugt werden und zu Vergiftungen führen. Ein Verbrennungssystem nutzt Luft in einem Raum als Verbrennungsluft. Dadurch entstehen Verbrennungsgase, die durch eine Abzugsanlage nach außen geleitet werden. Das Gerät saugt Luft aus der Küche und angrenzenden Räumen an. Wenn die Luftzufuhr nicht ausreicht, entsteht ein Unterdruck. Die giftigen Gase werden aus dem Schorn- stein oder Abzugsschacht in den Raum zurückgesaugt. Bei gleichzeitiger Benutzung des Gerätes und der Ver- brennungssysteme im selben Raum darf der Unterdruck im Raum 4 Pa (= 0,04 mBar) nicht überschreiten. Ein Unterdruck kann verhindert werden, wenn durch nicht verschließbare Öffnungen (z. B. in Fenstern oder Türen in Kombination mit einem Lüftungsschrank in der Wand) genügend Luft in den Raum gelangt. Lassen Sie Ihr gesamtes Lüftungssystem von einem Fach- mann beurteilen und lassen Sie sich in Bezug auf geeignete Maßnahmen im Bereich der Luftzufuhr beraten. Wenn Sie das Gerät mit einem internen oder externen Motor mit Abzug ins Freie verwenden, muss der Raum, in dem das Gerät installiert / aufgestellt wurde, über eine ausreichende Luftzufuhr verfügen, damit Frischluft einströ- men kann. Die Frischluftzufuhr kann über ein geöffnetes Fenster oder eine geöffnete Tür oder durch Anbringung eines Frischluftgitters realisiert werden. Bei einem Gerät mit Rezirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Min- destbelüftung gegeben sein. Die Belüftung kann über die allgemeine Belüftung oder ein geöffnetes Fenster oder eine geöffnete Tür erfolgen. Einige Geräte sind mit einem Anschluss für einen Fenster- kontaktschalter ausgestattet (siehe technische Daten Ihres Geräts). Wenn das Gerät gleichzeitig mit einem Heizgerät betrieben werden muss, das Raumluft benötigt und die erforderliche Frischluftzufuhr nur durch ein geöffnetes Fenster erfolgen kann, kann ein Fensterkontaktschalter (nicht mitgeliefert) an das Gerät angeschlossen werden. Dadurch wird sichergestellt, dass das Gerät nur bei ge- öffnetem Fenster funktioniert. Bei geschlossenem Fenster kann der Lüfter nicht eingeschaltet werden. Wenden Sie sich an Ihren Installateur, um das richtige Zubehör für Ihr Gerät zu erhalten.

Vorsichtsmassnahmen gegen Schäden

Die richtige Montage ist in der Montageanleitung be- schrieben. Lesen Sie die Anweisungen sorgfältig durch.

Die Installation und der elektrische Anschluss des Geräts müssen von einem anerkannten Fachmann übernom- men werden.

NOVY haftet nicht für Schäden, die auf eine falsche Installation oder einen fehlerhaften Anschluss zurück- zuführen sind. − Überprüfen Sie den Abstand zwischen Kochäche und Gerät. Die minimale und maximale Höhe sind in der Montageanleitung angegeben.

Vorsichtsmassnahmen bei einem Defekt − Schalten Sie das Gerät und die Stromversorgung aus, wenn Sie einen Defekt feststellen. − Die Reparaturen dürfen ausschließlich von Fachperso- nal durchgeführt werden. Öffnen Sie das Gerät niemals selbst. Wenden Sie sich an den Kundendienst von Novy.– 25 – UMWELTSCHUTZ Tipps zum Energiesparen Das neue Gerät ist besonders efzient und energiesparend. Im Folgenden nden Sie einige Tipps, damit Ihr Gerät noch mehr Energie spart. − Schalten Sie das Gerät in der geringsten Geschwindig- keit ein, wenn Sie mit dem Kochen beginnen, um den Feuchtigkeitsgrad zu regulieren und Kochgerüche zu entfernen. − Verwenden Sie die höchste Geschwindigkeit nur, wenn dies unbedingt notwendig ist. − Erhöhen Sie die Geschwindigkeit des Geräts nur, wenn die Dampfmenge dies erfordert.

Halten Sie den/die Filter des Geräts sauber, umdie Efzienz von Fett- und Geruchslterung zuoptimieren. − Schalten Sie bei Entstehung von viel Dampf rechtzeitig auf eine höhere Leistungsstufe. Das ist efzienter, als zu versuchen, Dampf aufzufangen, der sich bereits in der Küche verteilt hat, indem dasGerät lang laufen ge- lassen wird. − Lassen Sie das Gerät nach dem Kochen nicht unnötig (nach)belüften.

Schalten Sie die Beleuchtung bei Verlassen der Küche oder bei ausreichendem Licht in der Küche aus.

Stellen Sie sicher, dass im Raum eine ausreichende Luftzufuhr vorhanden ist, damit das Gerät efzient und energiesparend betrieben werden kann.

Bedecken Sie die Pfannen mit einem Deckel, um Koch- dämpfe und Kondenswasserbildung zu reduzieren. Recycling der Transportverpackung und des Altgerätes Die Verpackung schützt das Gerät gegen Transportschäden. Die verwendeten Materialien sind nicht umweltschädlich und zum Recycling geeignet. Entscheiden Sie sich für eine umweltfreundliche Entsorgung der Verpackung. Ihr Gerät enthält auch viele wiederverwertbare Materialien. Gebrauchte Geräte müssen daher vom Restmüll getrennt werden. Das Recycling der von Ihrem Hersteller orga- nisierten Altgeräte erfolgt auf diese Weise unter besten Bedingungen. Für das Recycling Ihres Geräts verweisen wir auf die geltenden europäischen Richtlinien für Elekt- ro- und Elektronik-Altgeräte. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Verkäufer nach der nächstgelegenen Sammelstelle für Ihr Altgerät. Stellen Sie sicher, dass Altgeräte außerhalb der Reichweite von Kindern aufbewahrt werden. Recycling von Batterien Entsorgen Sie Batterien nicht im normalen Hausmüll. Er- kundigen Sie sich bei Ihrer Gemeinde oder Ihrem Verkäufer nach der nächstgelegenen Sammelstelle für Batterien. Stellen Sie sicher, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden.

2 BEDIENUNG UND FUNKTIONEN

2.1 Bedienung des Geräts

Sie können die Abzugshaube mit den Bedienelementen an der Abzugshaube oder über die mitgelieferte Fernbe- dienung bedienen. Bedienung an der Abzugshaube:

Geschwindigkeit verringern

Geschwindigkeit erhöhen

Anzeigeleuchten grün Geschwindigkeit 1,2,3

Anzeigeleuchte rot Powerstand

2.2 Ein- und Ausschalten des Dunstabzugs

Ein- und Ausschalten des Dunstabzugs Zum Einschalten des Dunstabzugs drücken Sie Taste

Der Dunstabzug wird immer mit der Leistung gestartet, auf die die zuletzt verwendeten Funktionen eingestellt waren (Beleuchtung und/oder Motor). Ausschalten des Dunstabzugs mit Nachlaufstand Zur Einstellung des Nachlaufstands drücken Sie einmal die Taste

Die erste Anzeigeleuchte blinkt, die anderen Anzeigen leuchten in der zuletzt eingestellten Stellung. Motor undBe- leuchtung schalten sich nach 30 Minuten automatisch aus. Es wird empfohlen, diese Funktion immer vollständig auszuführen.

Verwenden Sie die Nachlaufzeit von 30 Minuten, sodass die Kochgerüche gut durch den Mono- blockfilter aufgenommen werden können. Ausschalten des Dunstabzugs ohne Nachlaufstand Drücken Sie zweimal die Taste

Leistungsniveau des Dunstabzugs Zur Erhöhung des Leistungsniveaus drücken Sie die Taste

.– 26 – Zur Verringerung des Leistungsniveaus drücken Sie die Taste

Die drei grünen LEDs

zeigen Stellung eins bis drei an.

zeigt den Powerstand an. DerPowerstand wird nur bei starker Geruchs-, Rauch- oder Dampfent- wicklung verwendet. Angesichts der starken Ableitung von Luft bei dieser Stellung muss dieVerwendung auf ein Minimum begrenzt werden. − Der Powerstand kehrt nach 6 Minuten automatisch zu Geschwindigkeit drei zurück.

Der Motor ist mit einem Thermokontakt ausgestattet, derden Motor bei Überhitzung ausschaltet. Nach Ab- kühlung schaltet sich der Motor wieder ein.

Die Ursache der Überhitzung muss ermittelt werden. Das kann zum Beispiel Fettbrand, derblockierte Ventilator des Motors oder ein in dieAbluftöffnung geratener Gegenstand sein, derdiese ganz oder teilweise verschließt. Auto-Stop Um zu vermeiden, dass die Dunstabzugshaube weiter läuft, wird der Motor nach 3 Stunden automatisch ausgeschaltet (nur, wenn während dieser 3 Stunden auf keine Taste ge- drückt wurde). Die Beleuchtung der Dunstabzugshaube brennt weiterhin.

Ein- und Ausschalten der Beleuchtung Zum Ein- oder Ausschalten der Beleuchtung drücken Sie die Taste

. Die Beleuchtung funktioniert unabhängig vom Motor. Die zusätzliche Beleuchtung in dem bzw. den Regalböden funktioniert zur gleichen Zeit wie die Beleuchtung in der Dunstabzugshaube. Bei der Ausführung mit zwei Rahmen gibt es keine zusätzliche Beleuchtung. Die LED-Beleuchtung verfügt über eine Soft-on/Soft-off- Funktion, so dass sich die Beleuch tung langsam ein- und ausschaltet. Wenn die Beleuch tung eingeschaltet wird, geht sie immer auf Maximal leistung. Sie kann auch verwendet werden, wenn der Dunstabzug ausgeschaltet ist. Dimmen LED-Beleuchtung Wenn die LED-Beleuchtung eingeschaltet ist, können Sie das Licht dimmen, indem Sie Taste

gedrückt hal ten. Ändern der Farbtemperatur der LED-Beleuchtung Die Farbtemperatur der LED-Beleuchtung kann von 2.700 K (Warmweiß) auf 4.000 K (Neutralweiß) geändert werden. In Abschnitt 3.4 ist beschrieben, wie hierfür vorzugehen ist.

➀ Beleuchtung ➁ Taste Motorstufe erhöhen ➂ Taste Motorstufe verringern ➃ Tasten zum Einschalten/ Ausschalten ➄ Novy Tast (nicht relevant) Die Fernbedienung ist vorprogrammiert und bereit zur Benutzung. Die Fernbedienung programmieren Falls der eingestellte Code andere Transmitter beeinträch- tigt, kann ein anderer Code gewählt werden. Es gibt 10 verschiedene Codes. So bestimmen Sie den aktuellen Code Drücken Sie an der Fernbedienung gleichzeitig auf die Taste + Taste. Die Diode der Fernbedienung blinkt so oft wie der aktuelle Code lautet (also z. B. zweimal für Code 2). Zum Ändern des Codes

Halten Sie die und der Fernbedienung gleichzeitig 3 Sekunden lang gedrückt. − Die grüne Leuchte auf der Fernbedienung blinkt so oft wie der ausgewählte Code. Wenn ein anderer Code er- forderlich ist, wiederholen Sie diesen Schritt nochmals (1 x Blinken entspricht Code 1, 2 x Blinken entspricht Code 2 usw. Insgesamt gibt es 10 Codes).

Drücken Sie gleichzeitig die Taste und der Dunst- abzugshaube, bis die zweite grüne Anzeigelampe Ge- schwindigkeit blinkt.

Drücken Sie innerhalb von 10 Sekunden die Taste der Fernbedienung, um die Einstellung zu bestätigen. Dunstabzugshaube und Fernbedienung sind jetzt auf- einander eingestellt.– 27 –

Die Dunstabzugshaube verfügt über eine InTouch-Funktion. Wenn Sie ein Induktionskochfeld von Novy mit InTouch haben, können Sie die Dunstabzugshaube von diesem aus bedienen. Außerdem besteht die Möglichkeit, die Dunstabzugshaube mit einer Fernbedienung zu bedienen. InTouch auf dem Induktionskochfeld programmieren Die Fernbedienung muss erst mit der Dunstabzugshaube funktionieren. Bei Bedarf kann der Code der Fernbedie- nung geändert werden, wie in Abschnitt 2.5 beschrieben. − Schließen Sie das Kochfeld an die Netzspannung an. − Berühren Sie gleichzeitig die Tasten und auf dem Induktionskochfeld, bis Sie einen Signalton hören (etwa 7 Sekunden).

Das Kochfeld wird jetzt automatisch den Code der Dunst- abzugshaube suchen.

WARTEN SIE, bis die Beleuchtung der Dunstabzugs- haube blinkt ODER bis Sie acht mal ein Klickgeräusch von der Dunstabzugshaube hören (bleiben Sie geduldig, dies kann eine Weile dauern). − Blinkt das Licht oder Sie hören das "Klick"-Geräusch; drücken Sie sofort auf jeder InTouch-Taste oder oder oder auf dem Induktionskochfeld. − Sie werden ein "Piep"-Signal hören, um die Verbindung zwischen beiden Gerätevanzuzeigen. Jetzt können Sie die Dunstabzugshaube mit den Tasten auf dem Induktionskochfeld bedienen. Weitere Informationen zur Verwendung der InTouch-Funk- tionen nden Sie in der InTouch-Gebrauchsanweisung des Kochfelds oder der Fernbedienung. Ein- und Ausschalten der InTouch-Funktion

Die InTouch-Funktion ist standardmäßig einge- schaltet. Das Ausschalten der InTouch-Funktion an der Dunstabzugshaube führt dazu, dass die Verbindung zwischen Dunstabzugshaube und Novy-Induktionskochfeld mit InTouch und/oder Fernbedienung getrennt wird. Zum Ausschalten der InTouch-Funktion halten Sie die Tasten

3 Sekunden lang gleichzeitig gedrückt. Die zweite und vierte LED blinken 3 Mal zur Bestätigung. (Das Gerät muss ausgeschaltet sein.) Die Funktion kann eingeschaltet werden, indem Sie die Tasten

3 Sekunden lang gleichzeitig gedrückthalten. Die zweite und dritte LED blinken 3 Mal zur Bestätigung. (Das Gerät muss ausgeschaltet sein.)

3 REINIGUNG UND WARTUNG

Beachten Sie alle Anweisungen des Abschnitts „Sicherheits- und Nutzungsvorschriften“.

Die Beachtung der unten aufgeführten Reini- gungsanweisungen sorgt für eine längere Le- bensdauer und optimale Funktion des Geräts.

Die Bodenplatte, der Fettfilter und der Umluft- filter können bei der Handhabung herausfallen. Dies kann Schäden verursachen. Achten Sie darauf, dass Sie die Bodenplatte und den/die Filter jederzeit sicher festhalten, wenn Sie sie handhaben.

WARNUNG - Verletzungsgefahr! Öffnen und schließen Sie die Bodenplatte langsam. Be- nutzen Sie eine stabile Leiter und achten Sie auf Stabilität. Treten Sie nicht auf das Kochfeld oder die Arbeitsplatte.

3.1 Allgemeine Wartung

Lassen Sie die Beleuchtung vor Reinigung der Dunstabzugshaube ausreichend abkühlen.

Verwenden Sie niemals aggressive, Kratzer verursachende oder chlorhaltige Reinigungs- produkte.

Verwenden Sie keinen Hochdruck- bzw. Dampf- reiniger. Inox/Edelstahl Die Reinigung erfolgt mit einem Tuch und mildem Reini- gungsmittel. Danach mit einem weichen Tuch abtrocknen. Für die Pege von Inox/Edelstahl kann derNovy Cleaner (906060) verwendet werden. Lackierte Teile der Dunstabzugshaube Die Dunstabzugshaube kann mit einem feuchten Tuch und mildem Reinigungsmittel gereinigt werden. Glas Glasteile der Dunstabzugshaube können mit einem weichen Tuch und Glasreiniger gereinigt werden.

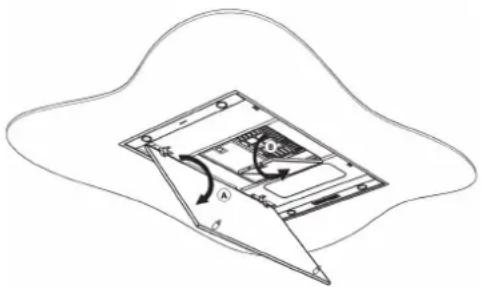

3.2 Die Bodenplatte entfernen

Wenn die Bodenplatte zur Reinigung von der Dunstabzugs- haube abgenommen werden soll, gehen Sie wie folgt vor:

Fassen Sie die Bodenplatte am linken und rechten Ende.

Kippen Sie die Bodenplatte langsam nach unten und halten Sie sie weiterhin an ihrem Platz.– 28 – − Sobald sich die Bodenplatte in einem Winkel von 90 ° nach unten be ndet, kann die Bodenplatte nach rechts geschoben werden, um sie aus den Scharnieren zu ent- nehmen. Hier spüren Sie einen gewissen Widerstand. Lassen Sie Vorsicht walten, um Schäden an der Dunst- abzugshaube zu vermeiden. Achten Sie darauf, dass Sie die Bodenplatte jederzeit sicher halten.

Die Bodenplatte kann dann von Hand gereinigt werden. Die Bodenplatte ist nicht für die Reinigung in der Ge- schirrspülmaschine geeignet.

Reinigen Sie vor dem Wiedereinbau der Bodenplatte die zugänglichen Teile an der Innenseite der Dunstab- zugshaube.

Greifen Sie zum Auswechseln der Bodenplatte die Boden- platte am linken und rechten Ende und halten sie fest. Achten Sie darauf, dass Sie die Bodenplatte jederzeit sicher festhalten.

Halten Sie die Bodenplatte in einem Winkel von 90 ° nach unten und schieben Sie die Bodenplatte nach links über die Scharniere, bis Sie ein Klicken hören. − Die Bodenplatte kann nicht geschlossen werden, wenn die Bodenplatte nicht vollständig über den Scharnieren positioniert ist. − Die Bodenplatte kann dann geschlossen werden.

Bei Nichtbeachtung der folgenden Anweisun- gen entsteht infolge zu starker Verschmutzung Brandgefahr. Anzeige Reinigung Fettfilter

Anzeige: 4 blinkende Anzeigeleuchten Nach 20 Kochstunden geben 4 blinkende Anzeige-LEDs an, dass der Fettlter gereinigt werden muss. Zurücksetzen der Reinigungsanzeige

Bei Rückplatzierung des Fettfilters nach der Reinigung reicht es aus, 5 Sekunden lang die Taste

zu drücken, um die Anzeige erneut einzustellen. Wird dies versäumt, blinken die Anzeigeleuchten bei Ein- schalten der Dunstabzugshaube weiter. Zugang zum Fettfilter Zum Öffnen der Bodenplatte (A) fassen Sie rechts und links in den Spalt der Randabsaugung und klappen die Bodenplatte nach unten herunter. Den Fettlter (B) kön nen Sie am Griff nach unten herausziehen. Reinigung des Fettfilters Der Fettlter aus Metall kann von Hand oder im Geschirr- spüler gereinigt werden. Wir empfehlen, denFettlter von Hand zu reinigen. Reinigung des Fettfilters von Hand: − Tauchen Sie den Filter in eine Lösung aus entfettendem Abwaschmittel und kochendem Wasser. − Verwenden Sie zur Reinigung eine Bürste

Spülen Sie den Filter danach mit warmem Leitungswasser aus und lassen Sie ihn abtropfen. Reinigung des Filters im Geschirrspüler: − Verwenden Sie ein gängiges Geschirrspülmittel.

Geben Sie die gesättigten Fettlter nicht zusammen mit Geschirr in den Geschirrspüler. − Wählen Sie ein Programm mit niedriger Temperatur. − Lassen Sie den Fettlter nach der Reinigung abtropfen.

Bei Reinigung in der Geschirrspülmaschine kann sich der Filter durch den Salzgehalt ver- färben. Das hat jedoch keinerlei Auswirkungen auf die Funktionsfähigkeit. Rückplatzierung des Fettfilters

Vor Rückplatzierung des Fettlters reinigen Sie die Rän

der der Halterung in der Dunstabzugshaube, indie der Filter platziert wird. − Greifen Sie den Filter mit beiden Händen. − Stellen Sie sicher, dass sich die Entriegelung oder die Lippe des Filters an der Unterseite bendet. − Platzieren Sie die Rückseite des Filters in der Öffnung, drücken Sie danach den Filter an der Vorderseite nach oben und stellen Sie sicher, dassdieser sich festklemmt.

Einen neuen Fettfilter erhalten Sie im Fachhan- del oder auf der Website von Novy. Artikelnummer Fettfilter: 6830.020(2x).– 29 –

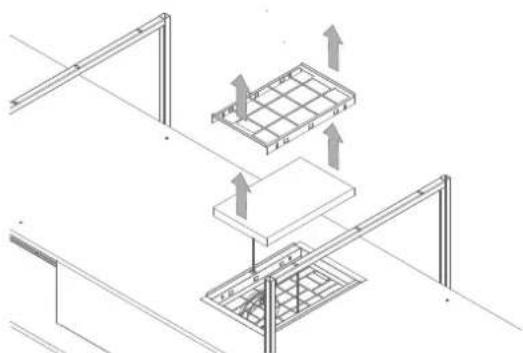

3.4 Monoblock-Rezirkulationsfilter

Austausch des Monoblock-Rezirkulationsfilters

Anzeige: rote Anzeigeleuchte leuchtet durch- gängig Nach einer fest eingestellten Zeit gibt eine rote Anzeige- leuchte am Gerät an, dass der Monoblocklter ausgetauscht werden muss. Zugang zum Monoblock-Filter Der Monoblock-Filter bendet sich auf der Dunstabzugs- haube, unter einem Schutzgitter. Öffnen Sie das Schutzgitter, indem Sie den Griff fassen und vom Auslassgitter weg- klicken. Danach nehmen Sie den Monoblock-Filter heraus. Austausch des Monoblock-Filters Setzen Sie den Monoblock-Filter wieder in die im Schutz- gitter auf der Dunstabzugshaube vorgesehene Öffnung ein. Lassen Sie das Schutzgitter wieder auf dem Monoblock- Filter einklicken.

Betreiben Sie das Gerät nicht ohne die Fettfil- ter und Monoblockfilter. Zurücksetzen der Austauschanzeige

Nach Austausch des/der Monoblockfilter(s) führen Sie folgenden Schritt aus. Der Motor der Dunstabzugshaube muss laufen. Drücken Sie

gleichzeitig für die Dauer von 3 Se- kunden, bis die rote Anzeige-LED zur Bestäti- gung 3 Mal blinkt. Wenn die Dunstabzugshaube nicht zurückgesetzt wird, erfolgt das Zurück- setzen automatisch, nachdem der Motor der Dunstabzugshaube 10 Mal eingeschaltet wurde.

Einen neuen Monoblockfilter erhalten Sie im Fachhandel oder über die Novy-Website. Artikelnummer Monoblockfilter: 7300.055

3.5 Kochfeldbeleuchtung der Dunstabzugshaube

Auswechseln der LED-Kochfeldbeleuchtung Ziehen Sie zuerst den Stecker aus der Steckdose oder schal- ten Sie den Stromkreis aus. Lassen Sie die Lampe vor dem Auswechseln abkühlen.

1. Schieben Sie die Halterung des Strahlers vorsichtig

nach unten, um ihn anschließend mit einer Kippbewe- gung zu öffnen.

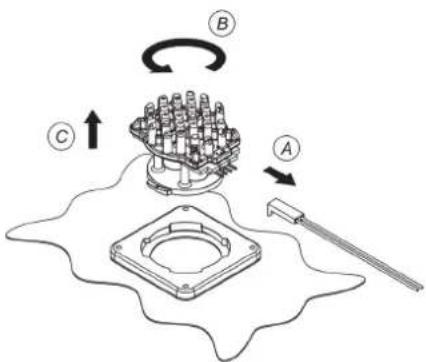

2. Entfernen des LED-Strahlers:

A. Trennen Sie zuerst das Kabel, das zum auszutauschen- den LED-Strahler führt. Das Trennen der Verbindung erfolgt durch Lösen der Sperre durch leichten Druck und gleichzeitiges Abziehen. B. Entfernen Sie dann den zu ersetzenden LED-Strahler durch eine sanfte Drehbewegung gegen den Uhrzeigersinn. C. Entfernen Sie dann den zu ersetzenden LED-Strahler vom Bayonettring.

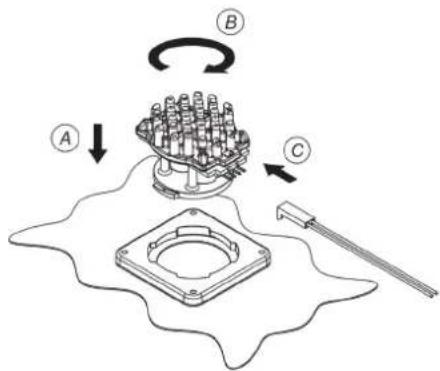

3. Einbauen der neuen LED:

A. Platzieren Sie den neuen LED-Spot im Bajonettring. B. und drehen Sie ihn nacht rechts. C. Befestigen Sie das Anschlusskabel. D. Setzen Sie den Deckel wieder auf.– 30 – Ändern der Farbtemperatur der LED-Beleuchtung Stellen Sie zuerst sicher, dass die Dunstabzugshaube spannungslos ist. Ziehen Sie den Stecker aus der Dunst- abzugshaube oder schalten Sie den zugehörigen Strom- kreis aus. Die Farbtemperatur der LED-Beleuchtung ist standardmäßig auf 2.700 K (Warmweiß) eingestellt. Wenn die Farbtem- peratur auf 4.000 K (Neutralweiß) geändert werden soll, gehen Sie wie folgt vor:

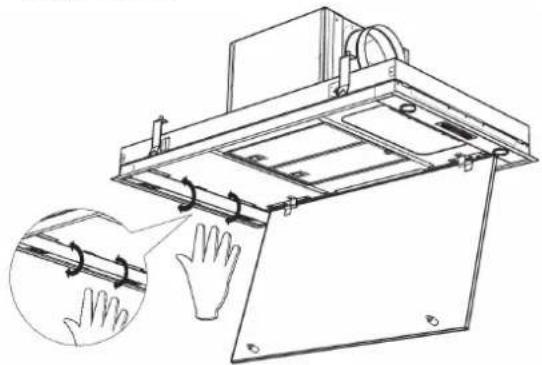

Öffnen Sie die Bodenplatte auf der Unterseite der Dunst- abzugshaube. − Drücken Sie mit beiden Händen gegen die Seiten des Lampenhalters aus Edelstahl und ziehen Sie ihn dabei vorsichtig nach unten, so dass die Innenseite des Be- leuchtungsabteils zugänglich ist.

Die Verkabelung ist mit einem Steckverbinder an die LED-Lampe angeschlossen.

Ziehen Sie den Steckverbinder von der LED-Lampe und verbinden Sie die Verkabelung mit dem anderen freien Anschluss an der Lampe.

Verfahren Sie bei allen vier LED-Lampen auf diese Weise. − Schließen Sie den Lampenhalter aus Edelstahl wieder. Die Farbtemperatur der LED-Beleuchtung ist jetzt von

2.700 K auf 4.000 K geändert.

3.6 Einbaustrahler im Regalboden

(sofern vorhanden) Austausch der Einbaustrahler im Regalboden (betrifft nur Modelle mit 3 oder 4 Rahmen) Stellen Sie zunächst sicher, dass die Stromversorgung zur Dunstabzugshaube ausgeschaltet ist und lassen Sie die Beleuchtung ausreichend abkühlen.

1. Ausbau des Einbaustrahlers

Ziehen Sie von der Unterseite des Regal- bodens aus vorsichtig an den Rändern des Einbaustrahlers, um ihn zu lösen. Bauen Sie den Einbaustrahler aus, indem Sie ihn gegen den Uhrzeigersinn nach unten drehen. Vergewissern Sie sich, dass die Stecker und Beleuchtungskabel aus der Öffnung des Einbaustrahlers im Regalboden herauskommen. Farbtemperatur 2.700 K (warmweiß) oder 4.000 K (neu- tralweiß), je nach Auswahl des Anschlusses. Roter Anschluss = 2.700 K Blauer Anschluss = 4.000 K Achten Sie darauf, dass alle Einbaustrahler auf die gleiche Weise angeschlossen werden, um einen Unterschied in der Farbtemperatur zu vermeiden.

2. Lösen des Einbaustrahlers:

A. Beachten Sie die Farbe des Anschlusses, an dem der Einbaustrahler befestigt ist. B. Trennen Sie den Stecker des zu ersetzenden Einbaustrah- lers vom Beleuchtungskabel am Regalboden. Drücken Sie leicht auf die Verriegelungslasche des Steckers und ziehen Sie die Stecker auseinander.an de connector en trek de connectoren uit elkaar.

3. Einbau des neuen Einbaustrahlers:

A. Verbinden Sie das Anschlusskabel mit der korrekten Farbe vom Einbaustrahlers mit dem Lichtkabel. B. Schieben Sie den neuen Strahler vorsichtig in die Öffnung im Regalboden und achten Sie darauf, dass die Lichtkabel/Stecker nicht zwischen Strahler und Regalboden eingeklemmt werden. Dies ist einfacher, wenn Sie die Federn zusammenpressen. C. Danach schließen Sie die Stromversorgung wieder an.

3.7 Auswechseln der Batterien

Zum Auswechseln der Batterien schrau- ben Sie die Kunststoffabdeckung auf der Rückseite der Fernbedienung ab, nehmen die alten Batterien heraus und setzen neue Batterien ein. Achten Sie auf die im Batterie- fach angegebene Polarität.

Leere Batterien gehören nicht in den Haus- müll, sondern sind als Sondermüll zu ent- sorgen. Technischen daten − Versorgung: 2xAAA Batterie − Frequenz: 433.92Mhz − Anzahl Codes: 10 − Wirkung bei Temperatur: 0-50°C − Abmessung: 110 x 50 x 19mm

Bei Störungen können Sie Kontakt mit Ihrem (Küchen-) Lieferanten oder dem Novy-Kundendienst aufnehmen. Belgien Tel.: [phone] Frankreich Tel.: [phone] Deutschland Tel.: [phone] Niederlande Tel.: [phone] Italien Tel.: [phone] Vereinigtes Königreich Tel: [phone] Für alle anderen Länder: Kontaktieren Sie Ihren lokalen Installateur oder Novy in Belgien: +32 (0)56/36 51 02 Für eine zufriedenstellende, schnelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.

Die Typennummer steht auf einem Aufkleber aufder Innenseite der Dunstabzugshaube. Dieser wird sichtbar, sobald Sie den Filter ausderDunstabzugshaube nehmen. Die Typennummer können Sie hier notieren:– 31 – 4 SCHNELLANLEITUNG

EXPOSIERT AKTION ANZEIGEN HINWEIS SEITE

Einschalten des Motors

S 25 Abschalten des Motors mit Lüfternachlauf

Grüne LED blinkt Der Motor bleibt 30 Minuten lang an S 25 Abschalten des Motors ohne Lüfternachlauf 2 x

Der Motor geht sofort aus. S 25 Motordrehzahl erhöhen

S 25 Motordrehzahl verringern

S 26 Beleuchtung eingeschaltet

S 26 Dimmen der Beleuchtung

Drücken Sie weiterhin. S 26 Reinigungsanzeige Fettlter zurücksetzen

für 5 Sekunden S 28 Austauschanzeige Monoblock zurücksetzen

für 3 Sekunden Rote LED blinkt 3x ! Der Motor muss eingeschaltet sein! S 29` Einschalten InTouch

für 3 Sekunden zweite und dritte LED blinken ! Der Motor muss ausgeschaltet sein! S 27 Ausschalten InTouch

für 3 Sekunden zweite und dritte LED blinken ! Der Motor muss ausgeschaltet sein! S 27

ANZEIGEN EXPOSIERT HINWEIS SEITE

Vier blinkende LEDs Der Fettlter muss gereinigt werden Bei Nichtbeachtung der Reinigungshinweise kommt es zu übermäßiger Verschmutzung, Brandgefahr und E zienzverlust. S 28 Rote Anzeige-LED leuchtet durchgängig. Zeit für den Austausch des verwendeten Mo- noblock-Rezirkulations- lters S 29– 32 – CONTENT
