Marke	Novy
Modell	Pureline Frame 15011
Kategorie	Dekorative Deckenhaube
Anzahl der Rahmen	4
Breite der Haube	90 cm
Rahmenhöhe	80 cm
Anzahl der Einbauspots	6 (einstellbare Farbtemperatur 2700 K / 4000 K)
Gewicht (ohne Regale und Beladung)	61 kg
Stromversorgung	230 V ~ 50 Hz
Ablufttyp	Nur Umluft
Mitgelieferte Filter	Metallfettfilter + Monoblock-Geruchsfilter
Empfohlene Montagehöhe (Elektro-/Keramikkochfeld)	600 - 850 mm
Empfohlene Montagehöhe (Gas-/Induktionskochfeld)	650 - 850 mm
InTouch-Kompatibilität	Ja (Steuerung über kompatibles Kochfeld)
Beleuchtung	6 eingebaute LED-Spots (Leistung nicht angegeben)
Bedienelemente	Auf der rechten Seite des Benutzers
Reinigung der Fettfilter	Spülmaschinenreinigung oder Handwäsche (empfohlen alle 2-3 Monate)
Wechsel des Geruchsfilters	Alle 6 bis 12 Monate je nach Nutzung
Material	Edelstahl und Glas (wahrscheinlich)
Mitgeliefertes Zubehör	Deckenabdeckung, Stromkabel, Schrauben, Distanzband, Inbusschlüssel
Schallpegel	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - Pureline Frame 15011 NOVY

Wie hoch ist die empfohlene Montagehöhe für die Novy Pureline Frame 15011 Dunstabzugshaube?

Die empfohlene Montagehöhe beträgt 600 bis 850 mm für ein Elektro- oder Keramikkochfeld und 650 bis 850 mm für ein Gas- oder Induktionskochfeld.

Wie installiere ich die Einbauspots und stelle die Farbtemperatur ein?

Die Spots werden in Reihe an das Beleuchtungskabel angeschlossen. Die Farbtemperatur wird durch den Anschluss eingestellt: rot für 2700 K (warmweiß) und blau für 4000 K (neutralweiß). Alle Spots müssen auf die gleiche Weise angeschlossen werden.

Kann die Haube im Abluftbetrieb verwendet werden?

Nein, die Pureline Frame 15011 ist nur für den Umluftbetrieb ausgelegt. Die Dämpfe werden durch die Fett- und Geruchsfilter gereinigt und dann in die Küche zurückgeführt.

Wie reinige ich die Fettfilter?

Die Fettfilter können in der Spülmaschine oder von Hand mit einem Entfettungsmittel gereinigt werden. Es wird empfohlen, sie alle 2 bis 3 Monate zu reinigen.

Wie oft muss der Geruchsfilter ausgetauscht werden?

Der Monoblock-Geruchsfilter muss alle 6 bis 12 Monate ausgetauscht werden, je nach Nutzungsintensität der Haube.

Ist die Haube mit einem Novy InTouch Kochfeld kompatibel?

Ja, die Pureline Frame 15011 ist mit Novy InTouch Induktionskochfeldern kompatibel und ermöglicht die Steuerung der Haube direkt über das Kochfeld.

Wie schwer ist die Haube und was muss vor der Installation überprüft werden?

Die Haube wiegt 61 kg (ohne Regale und Beladung). Die Decke muss ausreichend tragfähig sein. Es wird davon abgeraten, sie direkt in Gipskarton oder leichte Materialien zu installieren.

Wie befestige ich die Haube am Regal?

Schieben Sie die Einheit horizontal in die Öffnung bis zum Einrasten und ziehen Sie dann die 4 Klemmschrauben von Hand an, um sie am unteren Regal zu befestigen.

Welche Abmessungen hat der Ausschnitt, der im Regal gemacht werden muss?

Für die 90 cm Haube muss der Ausschnitt 845 mm x 485 mm sein. Die Öffnung für das Gitter des Umluftgehäuses beträgt 265 mm x 410 mm.

Was tun, wenn die Spotbeleuchtung nicht funktioniert?

Überprüfen Sie, ob die Spots in Reihe geschaltet sind und jeder Stecker entweder mit einem Spot oder einem Blindstecker verbunden ist. Sonst ist der Stromkreis offen und die Beleuchtung leuchtet nicht.

BEDIENUNGSANLEITUNG Pureline Frame 15011 NOVY

DE Montageanleitung 6

1 SICHERHEITS- UND MONTAGEVORSCHRIFTEN

Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy finden Sie im Internet unter: www.novy.com.

Diese Broschüre enthält die Montageanleitung für das Gerät, wie auf der Vorderseite angegeben. Die Gebrauchsanweisung wurde dem Gerät in einer gesonderten Broschüre beigefügt.

In dieser Montageanleitung werden einige Symbole verwendet. Nachfolgend finden Sie eine Erklärung dieser Symbole.

Symbol	Bedeutung Aktion
	Anzeige Erläuterung einer Anzeige auf der Dunstabzugshaube.
	Warnhinweis	Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin.

Beachten Sie diese Anleitung, um Verletzungen und Sachschäden zu vermeiden.

inweise vor der Montage

• Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften. Eine unsachgemäße Montage kann jedoch zu Verletzungen und Schäden am Gerät führen.
• Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerät darf nicht im Freien verwendet werden.
• Überprüfen Sie den Zustand des Geräts und des Montagematerials, sobald Sie es aus der Verpackung nehmen. Nehmen Sie das Gerät sorgfältig aus der Verpackung. Verwenden Sie zum Öffnen der Verpackung keine scharfen Messer.
• Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in diesem Fall an Novy.
• Überprüfen Sie anhand der Zeichnung A, ob alle Montagematerialien vorhanden sind. Die Fettfilter befinden sich in dem Gerät.
• Novy haftet nicht für Schäden, die durch falsche Montage, falschen Anschluss, unsachgemäße Verwendung oder falsche Bedienung entstehen.
  – Die Installation und der elektrische Anschluss des Geräts müssen von einem anerkannten Fachmann übernommen werden.

• Die Sicherheit ist nur bei fachgerechter Installation gemäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.

• Zur einfacheren Montage des Gerätes wird empfohlen, diese mit mindestens zwei Personen durchzuführen.

• Lesen Sie die Gebrauchsanweisung und Montageanleitung sorgfältig durch, bevor Sie dieses Gerät installieren und in Betrieb nehmen. Darin sind wichtige Informationen in Bezug auf die Installation und Verwendung des Geräts enthalten.
• Metallteile können scharfe Kanten haben, an denen Sie sich verletzen können. Tragen Sie bei der Montage Handschuhe, die Sie vor Verletzungen schützen.

gevorschriften des Geräts

• Stellen Sie sicher, dass die Konstruktion, auf der das Gerät montiert wird, eine ausreichende Tragfähigkeit besitzt.
• Für die ordnungsgemäße Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerätegewicht angepasstes Material verwenden.
• Das Gerät darf nicht direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffe montiert werden.
• Für die ordnungsgemäße Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerätegewicht angepasstes Material verwenden.
• Das Gerät darf nicht direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffe montiert werden.
• Defekte oder beschädigte üle dürfen nur durch Originalteile von Novy ersetzt werden.
• Je größer der Abstand zwischen Gerät und Kochfeld, desto weniger Kochdämpfe werden vom Gerät aufgenommen. Beachten Sie daher die angegebene (empfohlene) Montagehöhe.
• Wenn in der Installationsanleitung für das Gaskochfeld ein anderer Abstand angegeben ist, gilt der größte angegebene Abstand.
• Um eine optimale Absorption der Kochdämpfe zu gewährleisten, muss das Gerät oder die Konstruktion, in die das Gerät eingebaut wurde, das Kochfeld abdecken. Stellen Sie bei einer selbst hergestellten Konstruktion sicher, dass das Gerät mittig über dem Kochfeld montiert wird.
• Für eine optimale Leistung darf das Kochfeld nicht größer sein als das Gerät oder die Konstruktion, in der das Gerät installiert ist.

Die Dunstabzugshaube kann nur als Umluft-Dunstabzugshaube verwendet werden.

Die Kochdämpfe werden durch die Fettfilter und einen Geruchsfilter gereinigt und in die Küche zurückgeführt.

fuhr

Bei einem Gerät mit Rezirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Mindestbelüftung gegeben sein. Die Belüftung kann über die allgemeine Belüftung oder ein geöffnetes Fenster oder eine geöffnete Tür erfolgen.

Elektrischer Anschluss

• Das Gerät darf nur mit einem Netzstecker an eine geerdete Steckdose angeschlossen werden (230V - 50Hz).
• Wenn der Anschluss mit einem Hauptstecker nicht möglich ist, muss ein allpoliger Trennschalter gemäß den Bedingungen der Überspannungskategorie III und gemäß den Installationsvorschriften in die feste elektrische Installation integriert werden. Nur ein zugelassener Fachmann darf Geräte ohne Stecker anschließen.
• Die Sicherheit ist nur dann gewährleistet, wenn das Gerät vorschriftsmäßig an einen Schutzleiter angeschlossen ist.
• Das Gerät muss jederzeit vom Stromnetz getrennt werden können.
• Verwenden Sie kein Verlängerungskabel für den Anschluss an das Stromnetz.
• Elektrischer Schlag: Schalten Sie niemals ein defektes Gerät ein, da dies einen elektrischen Schlag verursachen kann. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie ihn am Gruppenschrank aus. Wenden Sie sich an den Kundendienst von Novy.
• Der Austausch defekter oder beschädigter Kabel sowie Reparaturen dürfen nur durch von Novy angewiesene Techniker vorgenommen werden.
• In das Gerät eingedrungene Feuchtigkeit kann einen elektrischen Schlag verursachen. Verwenden Sie keinen Hochdruck- bzw. Dampfreiniger.

2 ZUBEHÖR

InTouch

InTouch bietet die Möglichkeit, die Novy-Dunstabzugs-haube von der Novy InTouch Induktionskochplatte aus zu bedienen.

Die Deckeneinheit kann standardmäßig mit allen Novy InTouch Induktionskochfeldern kombiniert werden.

Auf der Website finden Sie verschiedene Induktionskochplatten-Modelle mit InTouch.

Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy finden Sie im Internet unter: www.novy.com.

EN

* ohne Regale, ohne mögliche Belastung dieser Regalböden

EN

Type	Number of frames	Width cooker hood (cm)	Height frame (cm)	Number of recessed spot-lights 15001.017	Weight* (kg)
15001	2 90 7	0 0 50
15002	2 120	70 0 55
15003	3 90 7	0 3 55
15004	3 120	70 3 60
15005	4 90 7	0 6 60
15006	4 120	70 6 66
15007	2 90 8	0 0 50
15008	2 120	80 0 56
15009	3 90 8	0 3 56
15010	3 120	80 3 61
15011	4 90 8	0 6 61
15012	4 120	80 6 67

Empfohlene Montagehöhe für ein Elektro- oder Keramikkochfeld beträgt mindestens 600 mm und höchstens 850 mm. Die Montagehöhe für ein Gas- oder Induktionskochfeld beträgt mindestens 650 mm und maximal 850 mm.

grund des beträchtlichen Gesamtgewichts der gesamten Konstruktion, einschließlich des gewählten Regalmaterials und möglicher Lasten auf diesen Regalböden, muss die Decke eine ausreichende Tragfähigkeit aufweisen. Im Zweifelsfall sollten Sie die Situation von einem Bauunternehmer oder Architekten prüfen lassen. Sie können vor Ort prüfen, wie die Decke aufgebaut ist und welches Gewicht die Decke tragen kann oder nicht.

stieren Sie nicht direkt in Gipskartonplatten oder ähnlichen Leichtbaumaterialien. Wählen Sie Befestigungsmaterial (Dübel und Schrauben), das für die baulichen Gegebenheiten und das Gesamtgewicht der gesamten Konstruktion geeignet ist, einschließlich des gewählten Regalmaterials und möglicher Belastung dieser Regalböden.

feste Rahmen verwendet werden, können Unebenheiten in der Decke nicht durch den Rahmen ausgeglichen werden, weshalb Novy empfiehlt, besonders auf die Ebenheit der Deckenfläche zu achten.

alöden (selbsttragend)

Dicke 18 - 25 mm

Breite 750 mm

Die Länge der Regalböden wird durch die gewählte Konstruktion bestimmt. Der Regalboden muss eine ausreichende Tragfähigkeit und Stabilität für das Gewicht der Dunstabzugshaube und mögliche Belastungen auf diesen Regalböden aufweisen.

ktrischer Anschluss

Vorsicht: Vor dem Installieren spannungslos machen. Stellen Sie sicher, dass der Stromkreis, an den das Gerät angeschlossen wird, ausgeschaltet ist.

EN

Vorsicht: Vor dem Installieren spannungslos machen. Stellen Sie sicher, dass der Stromkreis, an den das Gerät angeschlossen wird, ausgeschaltet ist.

2

Entnehmen Sie den Deckel aus der Verpackung. Legen Sie das gesamte Material beiseite; Sie benötigen es in den nächsten Schritten.

EN 3 INSTALLATION

1

③ Bestimmen Sie die Breite der Gesamtstruktur und die Position der Rahmen innerhalb dieser Struktur.

Der maximale Abstand zwischen zwei Rahmen beträgt 1.250 mm.

Mindestabstand zwischen zwei Rahmen für 90 cm Dunstabzugshaube einschließlich Dunstabzugshaubengehäuse: 940 mm

Mindestabstand zwischen zwei Rahmen für 120 cm Dunstabzugshaube einschließlich Dunstabzugshaubengehäuse: 1.240 mm

4 Wir empfehlen, dass die Enden der Regalböden den ersten und letzten Rahmen um maximal 25 mm überlappen.

Beachten Sie, dass die Dunstabzugshaube genau mittig über dem Kochfeld angebracht werden muss.

5 Markieren Sie die Bohrlöcher (drei pro Rahmen) an der Decke und achten Sie darauf, dass die Rahmen zueinander ausgerichtet sind.

Wahren Sie Befestigungsmaterial (Dübel und Schrauben), das für die baulichen Gegebenheiten und das Gesamtgewicht der gesamten Konstruktion geeignet ist, einschließlich des gewählten Regalmaterials und möglicher Belastung dieser Regalböden.

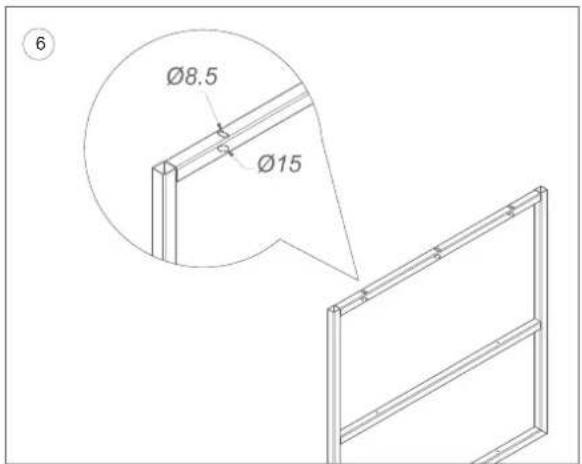

⑥ Maximaler Durchmesser des Schraubrahmens: 8 mm.

Maximaler Durchmesser des Durchgangsrahmens: 15 mm.

Bohr en Sie die markierten Bohrlöcher mit einem geeigneten Bohrer.

Berücksichtigen Sie bei der Montage der Rahmen an der Decke die Größe des Raumes und die Länge der Regalböden.

Ø8.5 Ø15

EN

Montage frames

Ausschnitt für Dunstabzugshaube und Umluftkasten

7a 7b Fertigen Sie anhand der Zeichnung im Handbuch die Ausschnitte für die Dunstabzugshaube und den Umluftkasten an, sofern dies vor Ort geschieht.

Um die Dunstabzugshaube zu montieren, muss ein Ausschnitt im unteren Regalboden angebracht werden. Bestimmen Sie die Position und markieren Sie die Ausschnittöffnung anhand der Zeichnung.

Verwenden Sie je nach Breite/Typ der Dunstabzugshaube die entsprechende Zeichnung. Berücksichtigen Sie dabei die Abmessungen des Dunstabzugshaubengehäuses.

Beachten Sie, dass die Dunstabzugshaube genau mittig über dem Kochfeld angebracht werden muss.

Fertigen Sie den Ausschnitt für die Dunstabzugshaube im unteren Regalboden an.

Typ mit Dunstabzugshaube 90 cm - Ausschnitt 845 mm x 485 mm

Typ mit Dunstabzugshaube 120 cm - Ausschnitt 1145 mm x 485 mm

Die Dunstabzugshaube muss mit den Steuerungen auf der rechten Seite des Anwenders montiert werden, sodass die Grundplatte sich von Ihnen weg öffnet und der Fettfilter problemlos aus der Dunstabzugshaube entfernt werden kann. In dieser Position befindet sich der Umluftkasten auf der rechten Seite der Dunstabzugshaube.

Schneiden Sie in den oberen Regalboden einen Ausschnitt für das Auslassgitter des Umluftkastens und eine Kabeleinführungsöffnung für den elektrischen Anschluss an der Decke aus. Markieren Sie den Ausschnitt und die Kabeleinführungsöffnung anhand der Zeichnung.

Fertigen Sie den Ausschnitt für das Abluftgitter des Umluftkastens an: Ausschnitt 265 mm x 410 mm.

Beachten Sie die Lage des Ausschnitts für den Umluftkasten zum Ausschnitt für die Dunstabzugshaube.

Es wird empfohlen, die Öffnungen der Ausschnitte wasserdicht abzuschließen.

EN

Positionieren der Regalböden

8 Positionieren Sie die Regalböden auf den Rahmen. Setzen Sie zuerst den oberen und dann den unteren Regalboden ein.

Ausrichten der Regalböden

9 • Teilen Sie die Länge der Regalböden auf die Rahmenkonstruktion auf und achten Sie darauf, dass die Regalböden außen gleich weit aus den Rahmen herausragen.

- Richten Sie die Tiefe der Regalböden innerhalb aller Rahmen aus (Regalbodenbreite 750 mm vs. Rahmeninnenseite 756 mm).

• Prüfen Sie, ob die Rahmen im 90 Grad-Winkel zur Decke montiert sind.
• Befestigen Sie die Regalböden mit den selbst - schneidenden Schrauben (15001.035) an den Rahmen (zwei pro Boden/Rahmen). Wir empfehlen, die Löcher im Regalboden vorzubohren und für den Schraubenkopf anzusenken.

EN

Position shelves

Installation des Dunstabzugshaubengehäuses

10 Nehmen Sie die 4 Platten des Dunstabzugshaubengehäuses aus der Verpackung. Montieren und befestigen Sie die beiden Magnete (15001.006) am hinteren Ende des langen Seitenteils (90 cm: 15001.002 / 120 cm: 15001.003). Verwenden Sie dazu die beiden Schrauben (7903.084). Wiederholen Sie dies auf der anderen Seite dieser Platte, und dann auch auf beiden Seiten des anderen langen Seitenteils.

⑪ Bei Verwendung von Regalböden mit einer Dicke von 18-22 mm

Zwischen dem Gehäuse und dem oberen Regalboden ist ein Spalt. Dieser Spalt kann durch Aufkleben der beiliegenden Abstandleiste (15001.039) auf die Oberseite der langen Seitenteile geschlossen werden.

Bei V erwendung von Regalböden mit einer Dicke von 23-25 mm ist keine Abstandleiste erforderlich. Gehen Sie wie folgt vor:

- Schneiden Sie die Abstandleiste für eine 90 cm-Dunstabzugshaube auf eine Länge von 88 cm zu. Für die 120 cm-Dunstabzugshaube hat die Abstandsleiste die richtige Größe.

- Entfetten Sie die Fläche, auf die die Abstandsleiste geklebt werden soll, mit dem mitgelieferten Entfettungstuch (661057).

- Legen Sie die Abstandsleiste auf die Oberseite des langen Seitenteils und drücken Sie sie fest.

- Wiederholen Sie den Vorgang an dem anderen langen Seitenteil.

12 Legen Sie die beiden langen (90 cm: 15001.002 / 120 cm: 15001.003) und die beiden kurzen Platten (15001.001) auf den unteren Regalboden über dem Ausschnitt für die Dunstabzugshaube.

- Klicken Sie die 4 Platten zusammen.

EN

13 Zentrieren Sie das Gehäuse über dem Ausschnitt, so dass der Abstand zwischen dem Gehäuse und dem Ausschnitt auf allen Seiten gleich groß ist.

14 15 Befestigung des Gehäuses am unteren Regalboden Befestigen Sie das Gehäuse mit den 16 mm-Schrauben (906.687) in den Langlöchern am unteren Regalboden.

Für eine stabile Konstruktion genügend Schrauben vorsehen.

Befestigung des Gehäuses am oberen Regalboden

Befestigen Sie das Gehäuse mit den 16 mm-Schrauben (906.687) in den Langlöchern am oberen Regalboden und bringen Sie gegebenenfalls die aufgeklebten Abstandleisten an. Für eine stabile Konstruktion genügend Schrauben vorsehen.

16 Montage der Rahmenabdeckkappen

Setzen Sie die Abdeckkappen (906.689) (drei pro Rahmen) in die Durchgänge des Rahmens ein.

EN

Vorbereitung der Dunstabzugshaube für Einbau im Regalboden

Nehmen Sie die Haube aus der V erpackung.

17 • Nehmen Sie das schwarze Netzkabel mit Gegenstecker (15001.012) aus der Verpackung.

- Stecken Sie den weißen Anschlussstecker der Dunstabzugshaube in den schwarzen Gegenstecker.

- Legen Sie den weißen Anschlussstecker und den schwarzen Gegenstecker auf die Dunstabzugshaube und führen Sie die Restlänge des schwarzen Stromkabels in den Umluftkasten ein.

- Kleben Sie das schwarze Stromkabel vorübergehend in Höhe der Kabeleinführungsöffnung an den Umluftkasten, um die Installation zu erleichtern.

Vorbereitung der Beleuchtungskabel für Ausführungen mit drei oder vier Rahmen.

Bei der Ausführung mit zwei Rahmen gibt es keine zusätzliche Beleuchtung. Daher gelten die nachstehenden Maßnahmen nicht für die Ausführung mit zwei Rahmen. Fahren Sie mit Seite 26 fort.

Nehmen Sie die Beleuchtungskabel für die Einbaustrahler (15001.015) aus der Verpackung

• Ausführung mit 3 Rahmen: 1 Beleuchtungskabel

- Ausführung mit 4 Rahmen: 2 Beleuchtungskabel

19 Im Kabel für die Beleuchtung befindet sich ein Verlängerungsstück „A“. Dieses Verlängerungsstück wird nur bei der Ausführung mit vier Rahmen benötigt, wenn vier oder sechs Strahler in einer Reihe angeordnet sind, und zwar für die zwei oder drei Einbaustrahler, die am weitesten von der Dunstabzugshaube entfernt sind.

In allen anderen Fällen muss dieses Verlängerungsstück entfernt werden.

20 Entfernen Sie zunächst den Blindstecker (Brücke) am Stecker. • Verbinden Sie das/die Beleuchtungskabel mit einem der beiden offenen Stecker an der Dunstabzugshaube. • Anschließend legen Sie das/die Beleuchtungskabel links und/oder rechts (je nach Ausführung) auf das Gehäuse der Dunstabzugshaube (nicht auf das Motorgehäuse) und fixieren es vorübergehend mit Klebeband, um die Installation zu erleichtern.

Achten Sie auf die richtige Positionierung des/der Beleuchtungskabel/s an der Dunstabzugshaube; je nach Ausführung und Position der Einbaustrahler links oder rechts vom Motorgehäuse.

EN

Montage der Dunstabzugshaube im unteren Regalboden

Die! Dunstabzugshaube muss mit den Steuerungen auf der rechten Seite des Anwenders montiert werden, sodass die Grundplatte sich von Ihnen weg öffnet und der Fettfilter problemlos aus der Dunstabzugshaube entfernt werden kann. In dieser Position befindet sich der Umluftkasten auf der rechten Seite der Dunstabzugshaube.

21 Schieben Sie die Deckeneinheit waagerecht nach oben in den Ausschnitt, indem Sie auf die Kanten drücken, bis Sie ein deutliches Klicken hören.

• Nicht auf die Grundplatte drücken!
• Achten Sie darauf, dass das/die Beleuch-tungskabel und das Netzkabel nicht zwi-schen Dunstabzugshaube und Ausschnitte bzw. Regalböden geraten. Dies kann zu Kabelbruch führen.
• Achten Sie darauf, dass der Umluftkasten nicht durch den oberen Regalboden blockiert wird.

Die Dunstabzugshaube bleibt nun in ihrer Position hängen.

22 23 Ziehen Sie dann die vier Klemmschrauben von Hand an, um die Dunstabzugshaube im Regalboden zu fixieren.

EN

Einbau der Einbaustrahler in die Regalböden für die Ausführung mit drei oder vier Rahmen

Bei der Ausführung mit zwei Rahmen gibt es keine zusätzliche Beleuchtung. Daher gelten die nachstehenden Maßnahmen nicht für die Ausführung mit zwei Rahmen. Fahren Sie mit Seite 34 fort.

Beschreibung	Artikelnummer	Stückzahl bei der Ausführung mit drei Rahmen	Stückzahl bei der Ausführung mit vier Rahmen
Einbaustrahler	15001.017	3	6
Deckprofil (Länge 1.200 mm)	15001.014	1	2
Abschlusskappe, Deckprofil	15001.013	1	2
Schwarze Schrauben, Deckprofil	906.690 10	20
Schwarze Schrauben, Abschlusskappe Deckprofil	906.691 2 4
Inbusschlüssel 1010.262 1 1

Entnehmen Sie das Material aus der Verpackung.

24 Ausführung mit drei Rahmen:

Siehe Zeichnung 24 für die möglichen Optionen.

25 Ausführung mit vier Rahmen:

Setzen Sie pro Beleuchtungskabel (15001.015) immer eine gerade Anzahl von Einbaustrahlern.

3 Einbaustrahler und 3 Einbaustrahler = OK

2 Einbaustrahler und 2 Einbaustrahler = OK

Andere Kombinationen (ungerade Anzahl) führen zum Ausfall der Beleuchtung.

EN

Ausschnittöffnung für Einbaustrahler

26 Wenn die Ausschnitte für die Einbaustrahler vor Ort hergestellt werden müssen, gehen Sie wie folgt vor:

• Bestimmen Sie die Mittellinie des Regalbodens und zeichnen Sie eine Achslinie entlang der Länge des Regalbodens. Bestimmen Sie die Anzahl der Einbaustrahler (siehe Hinweise oben) und die Position der Einbaustrahler im unteren Regalboden.
• Bohr en Sie die Löcher für die Einbaustrahler mit einer Lochsäge (Durchmesser 57 mm).

Es wir d empfohlen, die Öffnungen der Ausschnitte wasserdicht abzuschließen.

27 Installation der Einbaustrahler im Regalboden und Fertigstellung

• Drücken Sie den Einbaustrahler von unten in den Regalboden. Verfahren Sie mit den anderen Einbaustrahlern ebenso.
• Nehmen Sie das Seitenteil des Dunstabzugshaubengehäuses (Seite der Einbaustrahler) vorsichtig ab, indem Sie es von den Magneten lösen. Am einfachsten führen Sie dazu einen Inbusschlüssel in die dafür vorgesehene Öffnung ein und ziehen daran. Wiederholen Sie dies gegebenenfalls auf der anderen Seite, wenn es sich um eine Ausführung mit vier Rahmen handelt.
• Das/die Beleuchtungskabel befinden sich oben auf der Dunstabzugshaube.

Rollen Sie das/die Beleuchtungskabel auf dem unteren Regalboden in Richtung der Aussparungen für die Einbaustrahler aus.

Bevon Sie die Einbaustrahler an das Beleuch- tungskabel anschließen, entfernen Sie den Blindstecker (Brücke). Die Einbaustrahler werden in Reihe an das Beleuchtungskabel angeschlossen. Achten Sie darauf, dass an den Anschlüssen für die Einbaustrahler immer entweder ein Blindstecker oder ein Einbau- strahler angeschlossen ist. Andernfalls wird die Beleuchtung nicht funktionieren.

- Verbinden Sie den Stecker des Beleuchtungskabels mit den Einbaustrahlern. Achten Sie auf den Anschluss in Abhängigkeit von der Farbtemperatur der Beleuchtung.

EN

28 Farbtemperatur 2.700 K (warmweiß) oder 4.000 K (neutralweiß), je nach Auswahl des Anschlusses.

Roter Anschluss = 2.700 K

Blauer Anschluss = 4.000 K

Achten Sie darauf, dass alle Einbaustrahler auf die gleiche Weise angeschlossen werden, um einen Unterschied in der Farbtemperatur zu vermeiden.

Die Farbtemperatur der Einbaustrahler in der Dunstabzugshaube kann ebenfalls eingestellt werden (Standard 2.700K / siehe Erklärung in der Bedienungsanleitung).

• Wiederholen Sie diesen Vorgang für die anderen Einbaulampen.
• Bringen Sie das kurze Seitenteil wieder am Dunstabzugshaubengehäuse an.

• Die Oberseite der Einbaustrahler ist mit einem Deckprofil (15001.014) versehen.

29 • Sägen Sie das/die Deckprofil/e auf die gewünschte Länge. Das beste Ergebnis erzielen Sie mit einer Kappsäge.
30 • Das Deckprofil ist mit einer Nut versehen. Sie zeigt an, wo die Schrauben anzubringen sind. Bohren Sie die Löcher (4 mm) an der gewünschten Stelle in das Abschlussprofil.
31 Setzen Sie die Abschlusskappe/n (15001.013) des Deckprofils auf und drehen Sie die beiden schwarzen Schrauben (906.691) mit Hilfe des beiliegenden Inbusschlüssels (1010.262) ein.

EN

32 Setzen Sie das/die Deckprofil/e auf die Einbaustrahler. Achten Sie darauf, dass das Beleuchtungskabel nicht zwischen dem Deckprofil und dem Regalboden eingeklemmt wird. Befestigen Sie das Deckprofil mit den schwarzen Schrauben (906.690 T15) über den Einbaustrahlern und dem Beleuchtungskabel.

Montage des Umluftkastenluftgitters

• Ziehen Sie das schwarze Stromkabel aus dem Umluftkasten und führen Sie es durch die Kabeleinführungsöffnung im Filterhalter (15001.011). Setzen Sie die Gummitülle auf das Stromkabel und führen Sie das Kabel durch die vorgesehene Öffnung im Luftauslassgitter. Danach legen Sie das Stromkabel auf den oberen Regalboden.
34 • Setzen Sie den Filterhalter in den Ausschnitt im oberen Regalboden.

- Befestigen Sie den Filterhalter mit vier Schrauben (906.116) am Umluftkasten.

- Im Filterhalter befinden sich Isolierhalterungen. Biegen Sie diese Isolierhalter gegen die Isolierung, um eine korrekte Fixierung zu erreichen.

35 • Nehmen Sie den Monoblockfilter (7300.556) aus dem Plastikbeutel und setzen Sie ihn vorsichtig in den Filterhalter ein.

- Schieben Sie dann das Auslassgitter (15001.010) über den Monoblockfilter, bis Sie ein deutliches Klicken hören.

EN

Installation des elektrischen Anschlusses der Deckenkappe

Vorsicht: Vor dem Installieren spannungslos machen. Stellen Sie sicher, dass der Stromkreis, an den das Gerät angeschlossen wird, ausgeschaltet ist.

36 Schieben Sie die Teile der Deckenkappe (7530.070) in der in der Zeichnung gezeigten Reihenfolge über das schwarze Stromkabel (15001.012).
37 Sichern Sie das Stromkabel der Dunstabzugshaube am Kunststoffgehäuse (Zugentlastung). Das Stromkabel darf nicht zu lang sein, damit die überschüssige Kabellänge wie in den folgenden Schritten gezeigt einfach in die Dunstabzugshaube geschoben werden kann. Die Gesamtlänge des Stromkabels richtet sich nach dem Abstand zwischen der Deckenkappe und der Kabelöffnung im Gerät. Für eine ansprechende Optik kann das Stromkabel mit einem selbstklebenden Spannbandhalter im rechten Winkel von der Deckenkappe zur Dunstabzugshaube geführt werden (Schritt 42).
38 Entfernen Sie die Isolierung vom Stromkabel der Dunstabzugshaube und ziehen Sie die Drahtisolierung von den drei stromführenden Drähte mit einer Abisolierzange ab.

EN

39 Schließen Sie die stromführenden Drähte an einen Klemmenblock an und verbinden Sie sie mit dem Stromkabel. Achten Sie darauf, die Anschlüsse korrekt auszuführen. Beachten Sie die am Klemmenblock markierten Anschlüsse für Phase, Neutralleiter und Erde. Setzen Sie den Klemmenblock in das Kunststoffgehäuse.
40 Befestigen Sie das Kunststoffgehäuse an der Decke und setzen Sie die Flachscheibe so dazwischen, dass sich die erhöhte Seite der Flachscheibe auf der rechten Seite befindet. Sichern Sie das Gehäuse mit zwei Schrauben (7530085).
41 Schieben Sie den Metallbecher über die Einheit und klicken Sie ihn mit der kleinen Scheibe (Befestigungsteil) fest. Die sichtbare Länge des Stromkabels kann wie gewünscht in die Haube hineingeschoben werden.

EN

Anschließend kann der Stromkreis, an das das Gerät angeschlossen ist, eingeschaltet werden. Die Dunstabzugshaube ist einsatzbereit.

42a Wenn die Deckenkappe in der idealen, in der Zeichnung mit C bezeichneten Position an der Decke montiert ist, kann das schwarze Stromkabel (15001.012) in gerader Linie zur Dunstabzugshaube geführt werden. Die sichtbare Überlänge des Stromkabels kann gekürzt oder einfach vorsichtig in die Dunstabzugshaube hineingeschoben werden.
42b Wird die Deckenhaube woanders über dem Regalboden montiert, kann das Stromkabel mit dem im Lieferumfang enthaltenen Spannband und dem selbstklebenden Spannbandhalter (7530087+10237) ebenfalls geradlinig zum Regalboden geführt werden.

Gehen Sie wie folgt vor:

1. Entfetten Sie die Stelle, an der der Spannbandhalter festgeklebt werden soll, mit dem beiliegenden Entfettungstuch (661057).

2. Befestigen Sie das Spannband zusammen mit dem Spannbandhalter um das Stromkabel. Ziehen Sie ihn noch nicht vollständig fest, damit alles erst einmal beweglich bleibt!

3. Halten Sie das Kabel im r echten Winkel nach unten und kleben Sie den Spannbandhalter an der Dunstabzugshaube fest.
4. Ziehen Sie das Spannband fest. Die sichtbar e Länge des Stromkabels kann einfach in die Dunstabzugshaube hineingeschoben werden.

EN
