BEDIENUNGSANLEITUNG WS 8086 TECHNOLINE

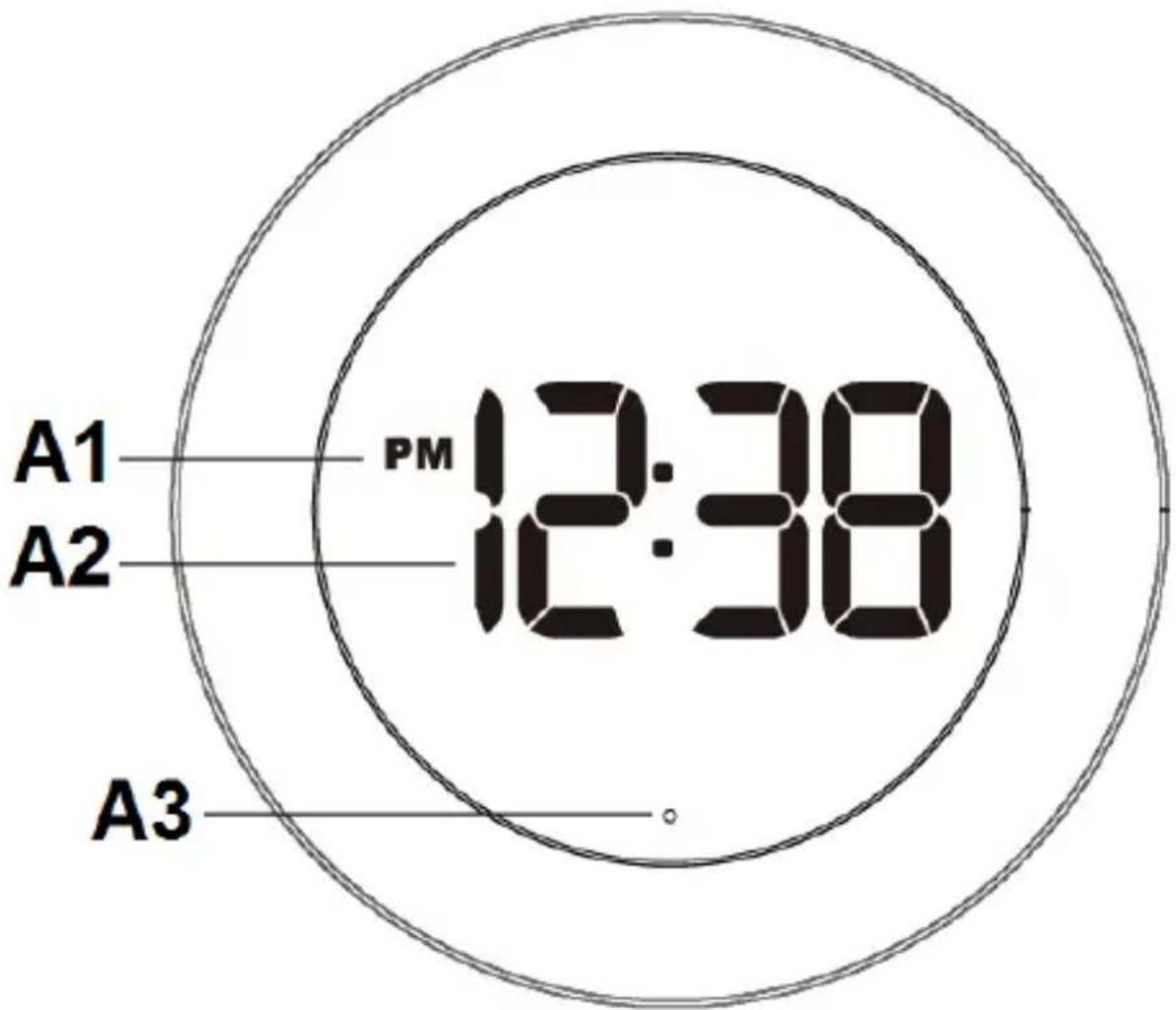

DE1 Bedienungsanleitung – WS8086 Quarzuhr mit farbiger LED Übersicht A. Vorderansicht / Anzeige A1 – PM-Symbol A2 – Uhrzeit A3 – GeräuschsensorDE2

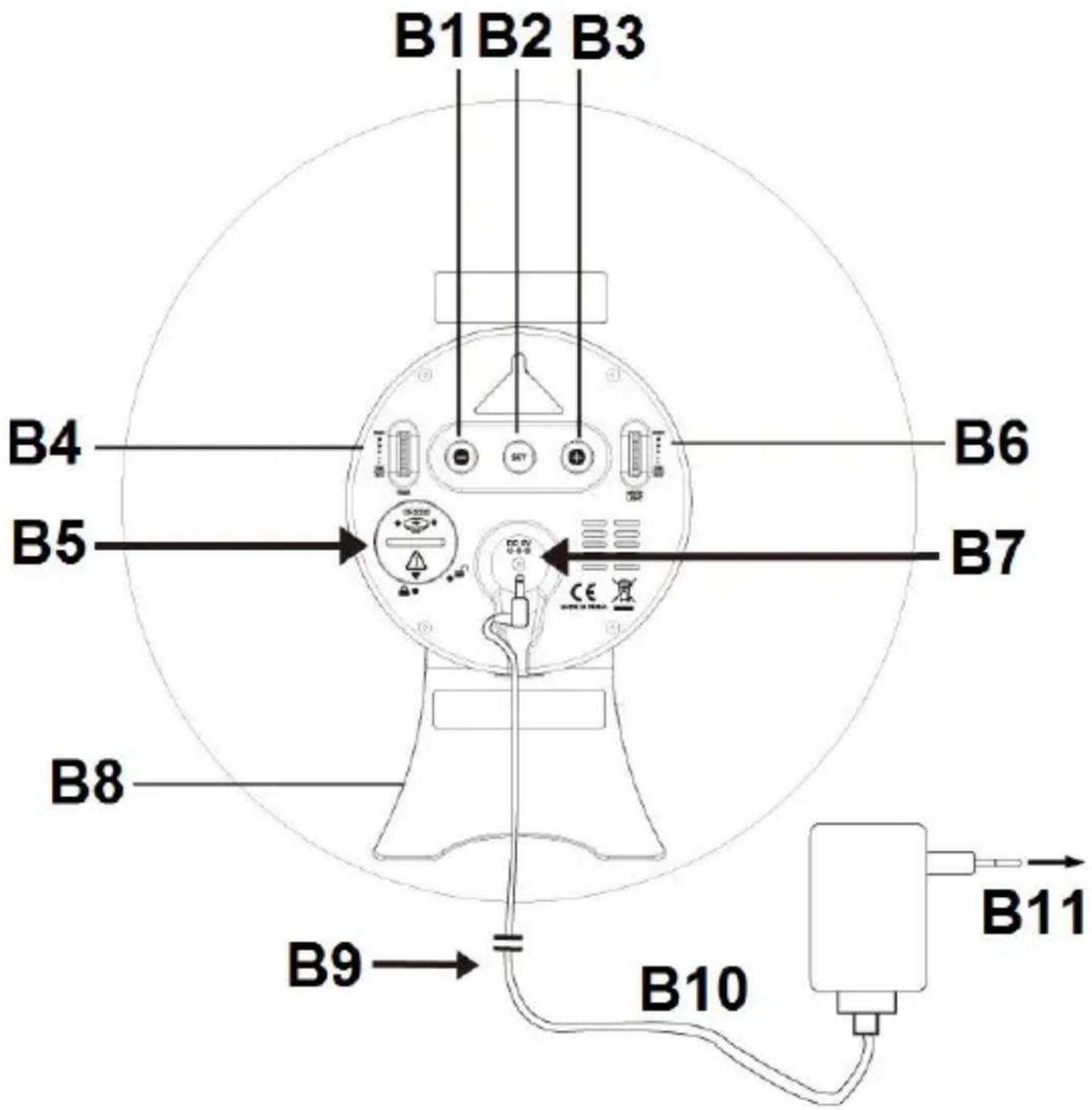

B. Rückansicht / Tasten und Bestandteile B1 – - / DOWN Taste B2 – SET Taste B3 – + / UP Taste B4 – Drehknopf für die Anzeigehelligkeit B5 – Batteriefach B6 – Drehknopf für die StimmungslichthelligkeitDE3 B7 – DC-Eingangsbuchse B8 – Standfuß B9 – Weißes Stromkabel (3 Meter) B10 – AC/DC- Netzadapter B11 – AC-Adapter Stromversorgung der Uhr Stecken Sie das 5V-1.2A AC/DC-Netzteil HX075B-0501200-AG- 001 (im Lieferumfang enthalten) in eine Steckdose und in die DC- Eingangsbuchse auf der Rückseite Ihrer Uhr. Back-up Batterien einlegen (optional) Ihre Uhr benötigt eine CR2032-Batterie (nicht im Lieferumfang enthalten), um die Uhr im Falle einer vorübergehenden Stromunterbrechung mit Strom zu versorgen.

1. Legen Sie Ihre Uhr mit der Vorderseite nach unten auf eine

flache und weiche Oberfläche.

2. Drehen Sie mit einer Münze den Batteriefachdeckel auf der

Rückseite Ihres Geräts gegen den Uhrzeigersinn.

3. Legen Sie eine neue "CR2032" Lithium-Batterie in das

Batteriefach ein, während Sie die korrekte Polarität mit "+" nach oben beachten.

4. Setzen Sie den Batteriefachdeckel wieder auf und drehen Sie

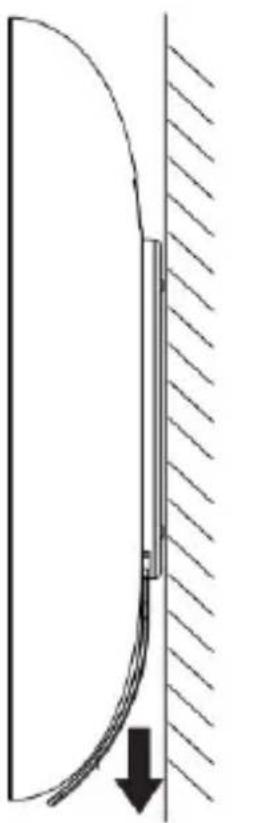

ihn im Uhrzeigersinn, um ihn zu verriegeln. Wenn die Stromzufuhr unterbrochen wird und Backup-Batterien verwendet werden, bleiben die Uhrzeit und alle Einstellungen Ihres Geräts erhalten. Das Stimmungslicht funktioniert nicht und die Zeitanzeige leuchtet nicht.DE4 Wandaufhängung Tischaufstellung Standfuß Standfuß Schieben Sie den Standfuß nach unten und klappen Sie ihn in die gewünschte Richtung. Führen Sie ihn wieder in die Öffnung am unteren Teil der Uhr ein, bis Sie ein Klickgeräusch hören. Der Standfuß ist nun sicher befestigt. Einstellung der Zeit und der Empfindlichkeit des Tonsensors

1. Drücken Sie die SET Taste und die Stundenziffer “0” blinkt.

Drücken Sie die + oder die – Taste, um die Stunde einzustellen. Das PM-Symbol zeigt die Nachmittagszeit an. Es gibt kein AM-Symbol für die Vormittagszeit.

2. Drücken Sie die SET Taste und die Minutenziffern “00” blinken.

Drücken Sie die + oder die – Taste, um die Minuten einzustellen. Halten Sie die + oder die – Taste gedrückt, um die Einstellung zu beschleunigen.

3. Drücken Sie die SET Taste und die Zeitziffern wechseln zu

“24Hr” und blinken. Drücken Sie die + oder die – Taste, umDE5 “24Hr” oder “12Hr” Zeitformat einzustellen. Wenn das 12 Stunden (12Hr) Zeitformat eingestellt wurde, wird nachmittags die ”PM” LED angezeigt.

4. Drücken Sie die SET Taste und “LO” blinkt. Drücken Sie die +

oder die – Taste, um “OFF”(aus), “HI”(hoch) oder “LO”(niedrig) als Empfindlichkeit des Tonsensors einzustellen.

5. Drücken Sie die SET Taste, um die Einstellung zu bestätigen

und zu beenden. Die eingestellte Uhrzeit wird angezeigt. Hinweise: Halten Sie die + oder die – Taste gedrückt, um den Einstellungsprozess zu beschleunigen. Die Uhr verlässt die Einstellung, wenn 10 Sekunden lang keine Taste gedrückt wird. Weißes oder farbiges Stimmungslicht nutzen Bei normaler Zeitanzeige stellen Sie sich mit einem Abstand von 1 Meter vor die Uhr. Klatschen Sie einmal in die Hände, um das weiße Stimmungslicht einzuschalten. Klatschen Sie erneut, um das Stimmungslicht mit Farbwechsel einzuschalten. Klatschen Sie noch einmal, um das Stimmungslicht bei einer bestimmten Farbe zu stoppen. Klatschen Sie noch einmal, um das Stimmungslicht wieder auszuschalten. AUS -> weißes Licht -> Stimmungslicht (Farbwechsel) -> Stimmungslicht (ausgewählte Farbe) -> aus Bei Auswahl der “HI” Empfindlichkeit des Tonsensors im 4. Punkt der Einstellung erhöht die Erkennungsdistanz auf 2,5 bis 3 Meter, jedoch wird die Uhr dadurch sehr empfindlich für Geräusche und wechselt die Farbe deutlich schneller.DE6 Helligkeit der Anzeige und des weißen/farbigen Stimmungslichts einstellen Drehen Sie den TIME Helligkeitsregler an der Rückseite der Uhr, um die Helligkeit der Anzeige anzupassen. Drehen Sie den MOOD LIGHT Helligkeitsregler an der Rückseite der Uhr, um die Helligkeit des Stimmungslichts anzupassen. Drehen Sie das gewählte Reglerrad nach oben für eine höhere Helligkeit oder nach unten für eine geringere Helligkeit. Problembehebung Wenn Ihre Uhr eine falsche Zeit anzeigt oder nicht richtig funktioniert, was möglicherweise durch elektrostatische Entladung oder andere Störungen verursacht wird, dann ziehen Sie das Netzteil auf der Rückseite des Geräts ab, öffnen Sie den Batteriefachdeckel und nehmen Sie die Batterie heraus. Stecken Sie dann die Netzteil wieder ein und setzen Sie die Batterien unter Beachtung der richtigen +/- Polarität wieder ein. Ihr Gerät wird auf die Standardeinstellungen zurückgesetzt, und Sie müssen es erneut einstellen. Hiermit erklärt Technotrade, dass sich das Produkt WS 8086 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU- Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665080864 Technische Daten Standardeinstellungen: - Uhrzeit 0:00, 24HR Zeitformat Empfindlichkeit des Schallsensors: LODE7 Pflege des Produkts

1. Stellen Sie Ihr Gerät auf eine stabile Oberfläche, weg von

Quellen direkter Sonneneinstrahlung, übermäßiger Hitze oder Feuchtigkeit.

2. Schützen Sie Ihre Möbel, wenn Sie das Gerät auf eine

natürliche Holz- und Lackoberfläche stellen, indem Sie ein Tuch oder Schutzmaterial zwischen dem Gerät und den Möbeln verwenden.

3. Reinigen Sie Ihr Gerät mit einem weichen, nur mit milder Seife

und Wasser angefeuchteten Tuch. Stärkere Mittel wie z.B. Benzin, Verdünner oder ähnliche Materialien können die Oberfläche des Geräts beschädigen. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Netz getrennt wird.

4. Mischen Sie nicht alte und neue Batterien. Mischen Sie keine

Alkali-, Standard- (Kohlenstoff-Zink) oder wiederaufladbare (Nickel-Cadmium) Akkus.

5. Wenn das Gerät über einen längeren Zeitraum, z.B. einen

Monat oder länger, nicht benutzt wird, entfernen Sie die Batterien, um mögliche Korrosion zu vermeiden. Sollte das Batteriefach korrodiert oder verschmutzt sein, reinigen Sie das Fach gründlich und tauschen Sie die Batterien aus.

6. Öffnen Sie nicht das innere Gehäuse der Rückseite und

verändern Sie keine Komponenten dieser Uhr.

7. Schließen Sie keine anderen AC/AC- oder AC/DC-Netzteile

mit falschen technischen Daten oder falscher Spannung an. Vorsichtsmaßnahmen Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.DE8 Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Ersetzen Sie stets einen vollständigen Batteriesatz. Mischen Sie niemals alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!DE9 Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Externe Stromversogung Veröffentlichte Informationen Präziser Wert Einheit Modell-Nr. HX075B-0501200-AG-

Eingangsspannung 100-240

Eingangs-Wechselstromfrequenz 50/60

Ausgangsspannung DC 5

Durchschnittliche aktive Effizienz ≥ 75,00

Wirkungsgrad bei niedriger Last (10 %)

Leistungsaufnahme bei Nulllast ≤ 0,1 WDE10 Die relevanten Lastbedingungen sind wie folgt: Prozentualer Anteil des Ausgangsstroms auf dem Typenschild Lastzustand 1 100 % ± 2 % Lastzustand 2 75 % ± 2 % Lastzustand 3 50 % ± 2 % Lastzustand 4 25 % ± 2 % Lastzustand 5 10 % ± 1 % Lastzustand 6 0 % (Leerlaufzustand)EN1 Instruction manual – WS8086 Color changing LED quartz clock Overview A. Front view / display A1 – PM icon A2 – Time A3 – Sound sensorEN2
