Produkttyp	Gartenpavillon
Marke	Florabest
Modell	IAN 332795
Abmessungen (L × B × H)	300 × 300 × 260 cm
Grundfläche	9 m²
Gestell	Stahl mit Korrosionsschutzbeschichtung
Dach	Polyester mit UV-Schutzbehandlung
Montagekonfiguration	Freistehend, Bodenverankerung mit Heringen
Verwendungszweck	Vorübergehender Sonnenschutz im Außenbereich
Windbeständigkeit	Muss bei Windgeschwindigkeiten über 40 km/h abgebaut werden
Inklusive Befestigungsheringe	8 Heringe
Garantie	3 Jahre (Material- und Fabrikationsfehler)
Empfohlene Personenzahl für den Aufbau	4 Personen
Reinigungshinweise	Feuchtes Tuch und mildes Reinigungsmittel
Dachpflege	Imprägnierspray empfohlen
Lagerung	Trocken und bei Raumtemperatur
Herstellungsland	China
Kundendienst Frankreich	0800 919270
Kundendienst Belgien	070 270 171 (0,15 €/Minute)

Häufig gestellte Fragen - IAN 332795 FLORABEST

Welche Abmessungen hat dieser Pavillon?

Der Pavillon misst ca. 300 × 300 × 260 cm (Länge × Breite × Höhe).

Wie viele Personen werden für den Aufbau benötigt?

Der Aufbau erfordert mindestens 2 Personen, aber es wird empfohlen, ihn mit 4 Personen durchzuführen, um es einfacher zu machen.

Kann ich den Pavillon bei schlechtem Wetter nutzen?

Nein, der Pavillon darf bei starkem Wind, Regen oder Schnee nicht genutzt werden. Bei über 40 km/h muss das Dach entfernt werden.

Wie reinige ich den Pavillon?

Reinigen Sie ihn mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie Benzin, Lösungsmittel oder aggressive Reiniger.

Welcher Boden wird für die Installation empfohlen?

Der Boden sollte eben sein und eine gute Befestigung der Heringe ermöglichen. Auf hartem Boden kann eine zusätzliche Verankerung erforderlich sein.

Wie pflege ich das Dach des Pavillons?

Das Dach kann mit einem Imprägnierspray behandelt werden, um seine Wasser- und UV-Beständigkeit zu verbessern.

Kann der Pavillon dauerhaft aufgebaut bleiben?

Nein, der Pavillon ist für den temporären Gebrauch konzipiert und nicht dauerhaft witterungsbeständig.

Wie lautet die Garantie dieses Produkts?

Der Pavillon hat eine 3-jährige Garantie auf Material- und Herstellungsfehler, gerechnet ab Kaufdatum.

Wie baue ich den Pavillon ab?

Entfernen Sie zuerst die Heringe, dann das Dach, schrauben Sie die Dachstruktur und die Seitenstangen ab, schließlich die Füße. Folgen Sie der umgekehrten Reihenfolge des Aufbaus.

Wo kann ich den Kundendienst kontaktieren?

In Frankreich rufen Sie die 0800 919270 (kostenlos) an. In Belgien die 070 270 171 (0,15 €/Minute).

BEDIENUNGSANLEITUNG IAN 332795 FLORABEST

040-040-05 Kleason Sie vor dem Leuer die Seite werden Abblätungen aus und wachter. Sie sich einschließlich mit des Funktions den Aufholen vertruckt.

1.	Währlich aus sonstige besonderungen	Sonnen	20
2.	Forderlicher besonderalt	Sonnen	25
3.	Inlöse performance besonderalt	Sonnen	25

A 4x 1 4x.2 4x 3 4x.5 4x 7 4x 9 4x 10 10x 11 12x 12 28x 13 32x 14 27x 15 26x 16 8x 17

B 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47

4x 8x

D 7 7 7 15 11 14 13 4x 11 8x 13 8x 14 8x 15 8x 16 17

E 5 6 8 6 5 6 5 8 5 4x 6 4x

F 10 4x 14 4x 15 4x 16 17 5 7 6 10 15 4x 4x 4x 4x 4x 4x 4x

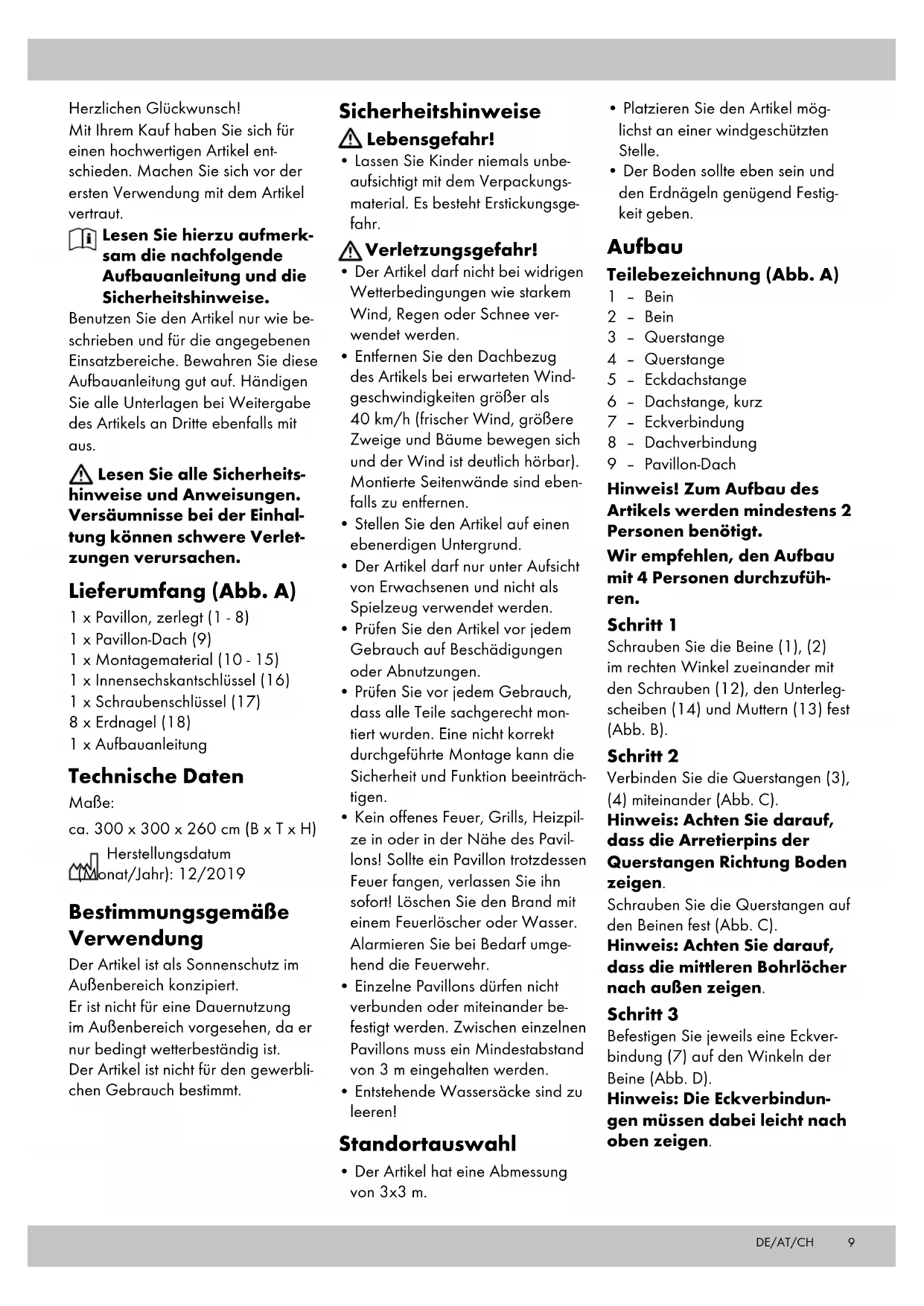

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Aufbauanleitung und die Sicherheitshinweise.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Aufbauanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lesen Sie alle Sicherheitsweise und Anweisungen.

Versäumnisse bei der Einhaltung können schwere Verletzungen verursachen.

Lieferumfang (Abb. A)

1 x Pavillon, zerlegt (1 - 8)
1 x Pavillon-Dach (9)
1 x Montagematerial (10 - 15)
1 x Innensechskantschlüssel (16)
1 x Schraubenschlüssel (17)
8 x Erdnagel (18)
1 x Aufbauanleitung

Technische Daten

Maße:

ca. 300 × 300 × 260 cm (B x T x H)

Herstellungsdatum (Monat/Jahr): 12/2019

Bestimmungsgemäße Verwendung

Der Artikel ist als Sonnenschutz im Außenbereich konzipiert.

Er ist nicht für eine Dauernutzung im Außenbereich vorgesehen, da er nur bedingt wetterbeständig ist.

Der Artikel ist nicht für den gewerblichen Gebrauch bestimmt.

Sicherheitshinweise

⚠️ Lebensgefahr!

- Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.

⚠️ Verletzungsgefahr!

• Der Artikel darf nicht bei widrigen Wetterbedingungen wie starkem Wind, Regen oder Schnee verwendet werden.
• Entfernen Sie den Dachbezug des Artikels bei erwarteten Windgeschwindigkeiten größer als 40 km/h (frischer Wind, größere Zweige und Bäume bewegen sich und der Wind ist deutlich hörbar). Montierte Seitenwände sind ebenfalls zu entfernen.
• Stellen Sie den Artikel auf einen ebenerdigen Untergrund.
• Der Artikel darf nur unter Aufsicht von Erwachsenen und nicht als Spielzeug verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.
• Prüfen Sie vor jedem Gebrauch, dass alle Teile sachgerecht montiert wurden. Eine nicht korrekt durchgeführte Montage kann die Sicherheit und Funktion beeinträchtigen.
• Kein offenes Feuer, Grills, Heizpilze in oder in der Nähe des Pavillons! Sollte ein Pavillon trotzdessen Feuer fangen, verlassen Sie ihn sofort! Löschen Sie den Brand mit einem Feuerlöscher oder Wasser. Alarmieren Sie bei Bedarf umgehend die Feuerwehr.
• Einzelne Pavillons dürfen nicht verbunden oder miteinander befestigt werden. Zwischen einzelnen Pavillons muss ein Mindestabstand von 3 m eingehalten werden.
• Entstehende Wassersäcke sind zu leeren!

Standortauswahl

- Der Artikel hat eine Abmessung von 3x3 m.

• Platzieren Sie den Artikel möglichst an einer windgeschützten Stelle.
• Der Boden sollte eben sein und den Erdnägeln genügend Festigkeit geben.

Aufbau

Teilebezeichnung (Abb. A)

1 - Bein
2 - Bein
3 - Querstange
4 - Querstange
5 - Eckdachstange
6 - Dachstange, kurz
7 - Eckverbindung
8 - Dachverbindung
9 - Pavillon-Dach

Hinweis! Zum Aufbau des Artikels werden mindestens 2 Personen benötigt.

Wir empfehlen, den Aufbau mit 4 Personen durchzuführen.

Schritt 1

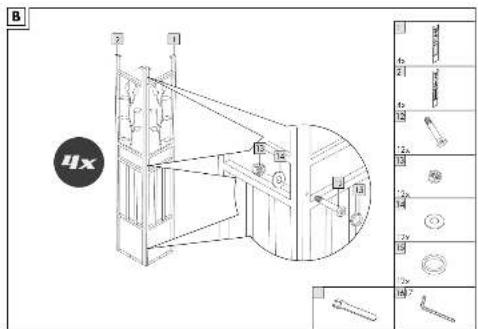

Schrauben Sie die Beine (1), (2) im rechten Winkel zueinander mit den Schrauben (12), den Unterlegscheiben (14) und Muttern (13) fest (Abb. B).

Schritt 2

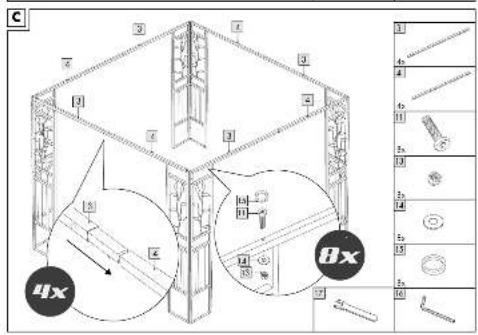

Verbinden Sie die Querstangen (3), (4) miteinander (Abb. C).

Hinweis: Achten Sie darauf, dass die Arretierpins der Querstangen Richtung Boden zeigen.

Schrauben Sie die Querstangen auf den Beinen fest (Abb. C).

Hinweis: Achten Sie darauf, dass die mittleren Bohrlöcher nach außen zeigen.

Schritt 3

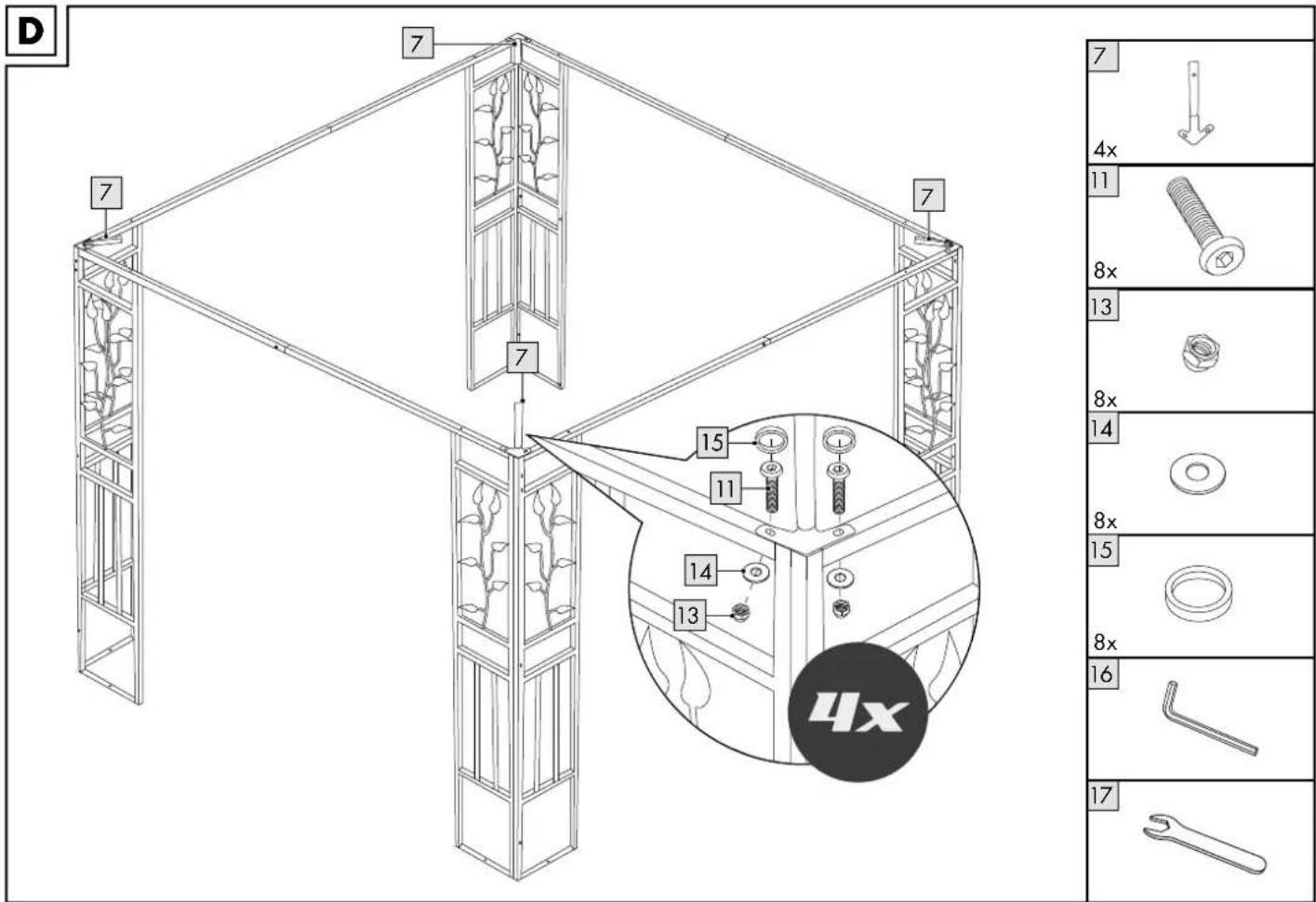

Befestigen Sie jeweils eine Eckverbindung (7) auf den Winkeln der Beine (Abb. D).

Hinweis: Die Eckverbindungen müssen dabei leicht nach oben zeigen.

Schritt 4

Legen Sie die Dachverbindung (8) auf den Boden und stecken Sie die Dachstangen (5), (6) in die Dachverbindung (Abb. E).

Hinweis: Achten Sie darauf, dass die Eckdachstangen in den langen Seiten der Dachverbindung einrasten. Die Arretierpins müssen Richtung Boden zeigen, um Stauwasser zu vermeiden.

Schritt 5

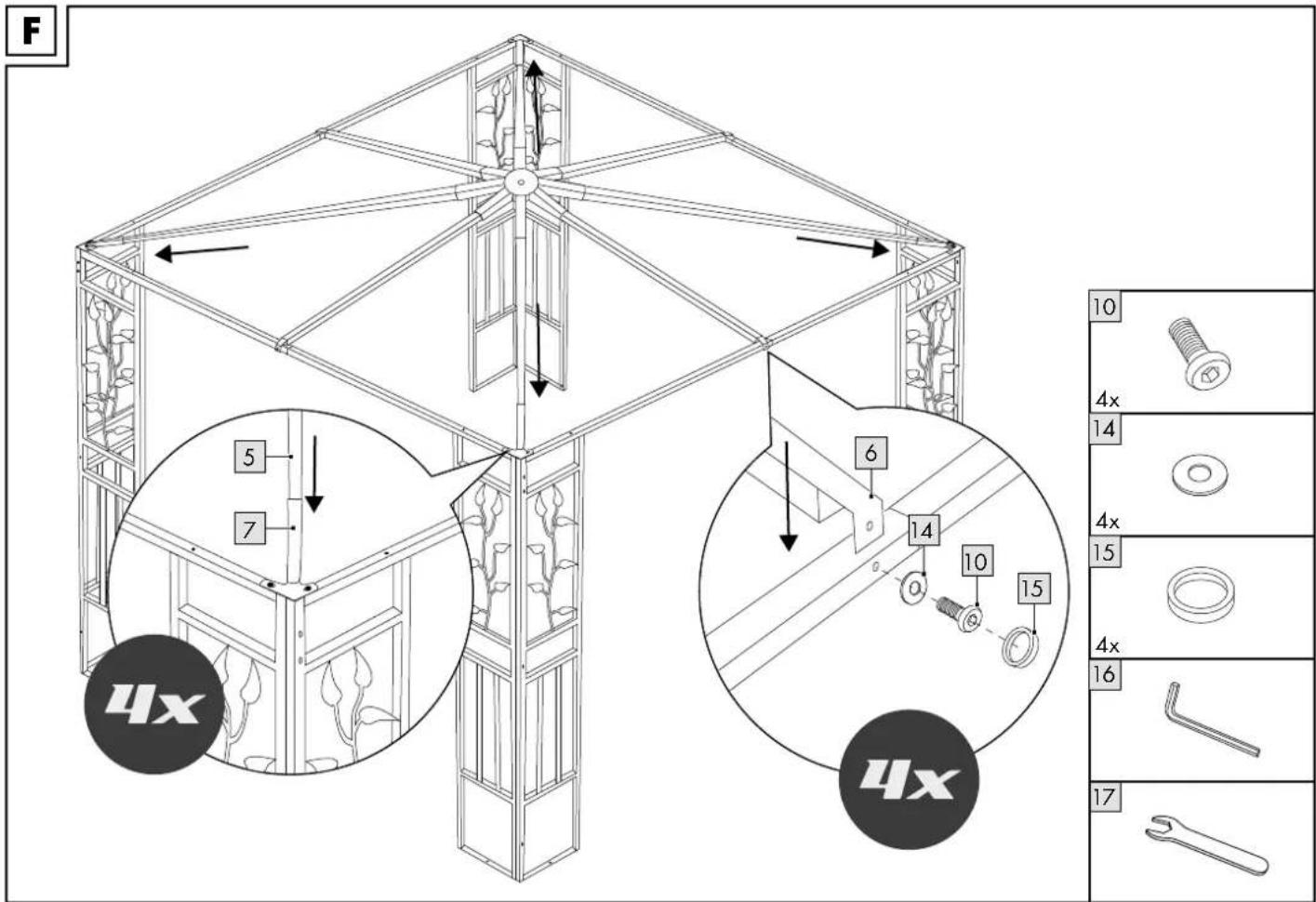

Stecken Sie die Eckdachstangen in die Eckverbindungen (Abb. F). Schrauben Sie die Dachstangen an den Querstangen fest (Abb. F).

Schritt 6

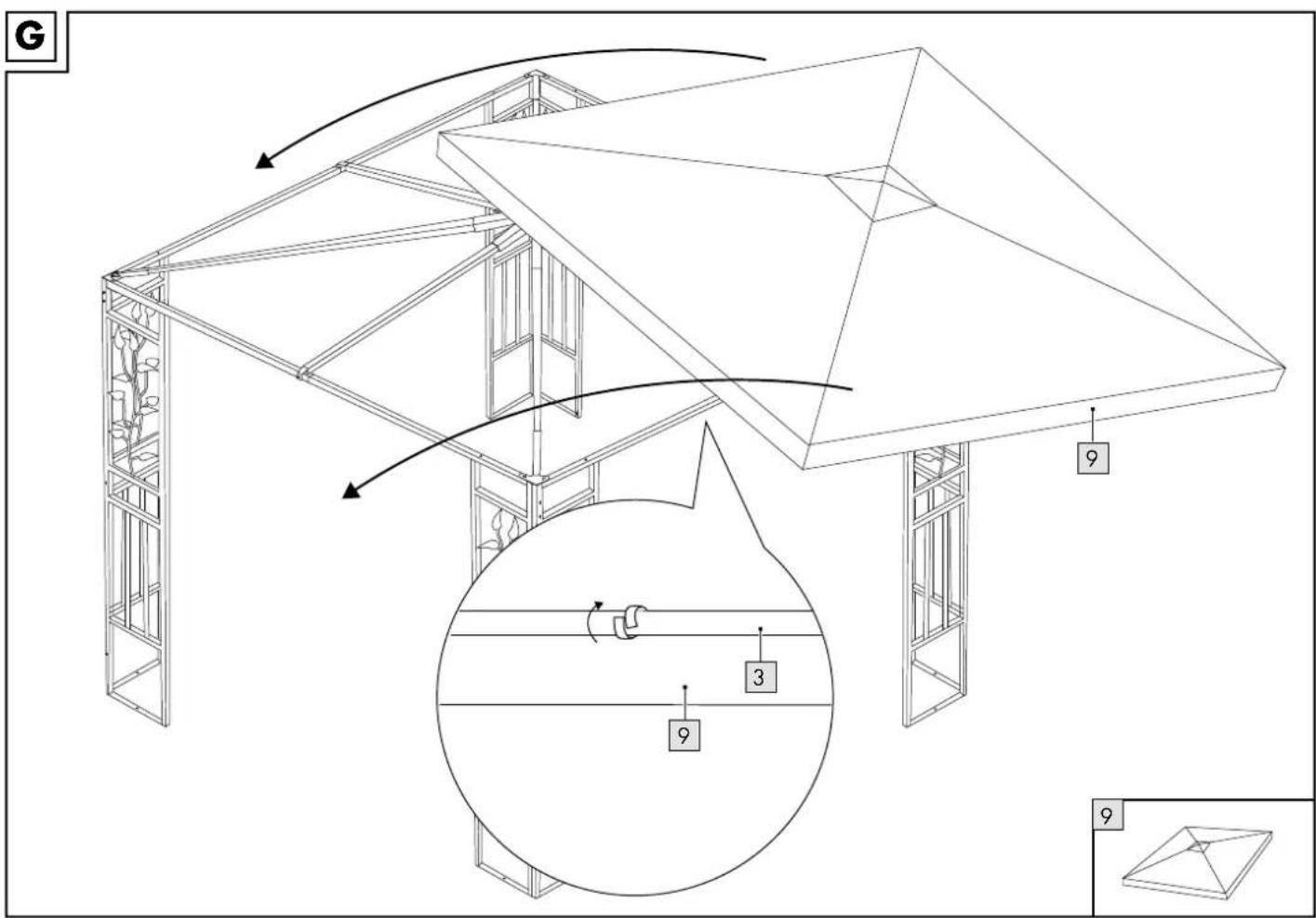

Ziehen Sie das Pavillon-Dach (9) über das montierte Dachgestell (Abb. G). Nutzen Sie die Klettlaschen am Pavillon-Dach zur Befestigung am Dachgestell.

Schritt 7

Haken Sie das Pavillon-Dach in den Beinen ein (Abb. H).

Schritt 8

Sichern Sie den Artikel mit den Erdnägeln (18) (Abb. H).

Achtung! Prüfen Sie den festen Sitz der Erdnägel. Hinweis: Sollte der feste Sitz der Erdnägel aufgrund von lockeren Bodenverhältnissen nicht ausreichen, muss eine zusätzliche Sicherung der Erdnägel oder eine Beschwerung der Beine erfolgen.

Auf festem Untergrund ohne Möglichkeit Erdnägel zu nutzen, muss der Artikel verankert werden. Erkundigen Sie sich im Fachhandel nach geeignetem Montagematerial (nicht im Lieferumfang enthalten) für Ihren Untergrund.

Abbau

Schritt 1

Ziehen Sie die Erdnägel aus dem Boden.

Schritt 2

Lösen Sie die Haken und Klettschlaufen und ziehen Sie das Pavillon-Dach ab.

Schritt 3

Lösen Sie die Schrauben, die das Dachgestell und die Querstangen miteinander verbinden. Lösen Sie die Arretierpins von den Eckdachstangen und den Eckverbindungen.

Vorsicht! Klemmgefahr!

Schritt 4

Heben Sie das Dachgestell ab.

Schritt 5

Drücken Sie die Arretierpins an den Dachstangen ein, um die Dachstangen aus der Dachverbindung zu ziehen.

Schritt 6

Lösen Sie die Schrauben der Eckverbindungen und entfernen Sie die Eckverbindungen.

Schritt 7

Lösen Sie die Schrauben der Querstangen und drücken Sie die Arretierpins ein, um die Querstangen auseinander zu ziehen.

Schritt 8

Lösen und entfernen Sie die Schrauben der Beine.

Schritt 9

Verstauen Sie den Artikel getrocknet und gereinigt und lagern Sie ihn bei Raumtemperatur.

Lagerung, Reinigung, Pflege

Lagerung

Lagern Sie den Artikel bei Nichtbenutzung immer trocken und sauber bei Raumtemperatur.

Reinigung

Reinigen Sie den Artikel mit einem feuchten Tuch und mit einem milden Reinigungsmittel. Verwenden Sie kein Benzin, Lösemittel oder starke Reinigungsmittel.

Pflegehinweis

Das Pavillon-Dach kann mit Imprägnierspray behandelt werden.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehören nicht in Kinderhände.

Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Artikel und die Verpackung umweltschonend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungskreislauf (Recycling).

Der Code besteht aus dem Recyclingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 332795_1907

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max.

0,40 CHF/Min.)

E-Mail: [e-mail]
