Marke	Soundmaster
Modell	IR7000
Produkttyp	Digitaler Weckerradio mit Internet, DAB+, FM, Bluetooth
Stromversorgung	Netzadapter (inklusive)
Hauptfunktionen	Internetradio, DAB+, FM, Bluetooth, USB-Wiedergabe, AUX-Eingang, Dualalarm, Einschlaf-Timer, Equalizer, Software-Update
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen. Keine Reinigungsmittel oder scheuernde Tücher verwenden.
Sicherheit	Gerät nicht öffnen (Stromschlaggefahr). Nur im Innenbereich an einem trockenen Ort verwenden. Nicht Feuchtigkeit, Hitze oder offenen Flammen aussetzen. Bei Gewitter vom Stromnetz trennen.
Reparierbarkeit	Reparatur nur durch autorisierte Zentren. Öffnen durch den Benutzer führt zum Garantieverlust.
Mitgeliefertes Zubehör	Netzadapter, Fernbedienung (AAA-Batterien nicht enthalten), Bedienungsanleitung
Konnektivität	Wi-Fi (WEP/WPA/WPA2), Bluetooth, USB 2.0, AUX-Eingang 3,5 mm, Kopfhörerausgang 3,5 mm
Empfang	Teleskopantenne für DAB+ und FM
Display	Bildschirm mit einstellbarer Hintergrundbeleuchtung (hell, mittel, dunkel) und Farbthemen
Senderspeicher	Bis zu 30 Sender pro Quelle (Internet, DAB+, FM)
Alarm	Dualalarm mit Quellenauswahl (Internet, DAB, FM, Klingelton), Wiederholung (täglich, einmal, Wochenende, Werktage) und Schlummerfunktion
Einschlaf-Timer	Einstellbar (SLEEP)
Equalizer	Voreinstellungen: Normal, Jazz, Rock, Klassik, Pop und benutzerdefinierter Equalizer (My EQ mit Höhen und Tiefen)
Menüsprachen	Französisch verfügbar (während der Installation auswählbar)
Software-Update	Automatisch oder manuell über Internet
Kompatibilität	Funktioniert mit der OKTIV-App (iOS/Android) zur Fernsteuerung
Abmessungen (ca.)	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - IR7000 Soundmaster

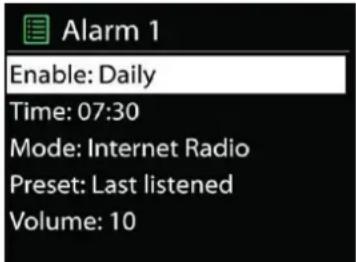

Wie stelle ich den Alarm ein?

Drücken Sie MENU, wählen Sie Wecker, dann wählen Sie Alarm 1 oder 2. Stellen Sie den Rhythmus (Täglich, Einmal, Wochenende, Werktage), die Uhrzeit, die Quelle (Internetradio, DAB, FM oder Klingelton), das Programm (Zuletzt gehört oder Senderspeicher) und die Lautstärke (0-32) ein. Bestätigen Sie mit Speichern.

Wie verbinde ich das Radio mit dem WLAN?

Beim ersten Start führt Sie der Einrichtungsassistent. Wenn Sie ihn erneut starten müssen, gehen Sie zu MENU > Netzwerk > Netzwerkassistent. Wählen Sie Ihr Netzwerk, geben Sie das WEP/WPA/WPA2-Passwort mit dem Navigationsrad ein und bestätigen Sie mit OK. Sie können auch die WPS-Funktion (Tastendruck oder PIN-Code) verwenden.

Wie suche ich DAB-Sender?

Im DAB-Modus drücken Sie MENU und wählen Sie Suche oder Vollständige Suche. Das Radio durchsucht das Band und listet die verfügbaren Sender auf. Verwenden Sie TU+/TU- zur Navigation und OK zur Auswahl.

Wie speichere ich einen Sender als Preset?

Hören Sie den gewünschten Sender, dann halten Sie die Taste PRESET (oder eine der Tasten 1-4 am Gerät) gedrückt, bis das Display die Speicherung anzeigt. Drehen Sie das Rad, um den Speicherplatz (1-30) auszuwählen, und drücken Sie OK. Sie können auch die Tasten 0-9 der Fernbedienung durch langes Drücken verwenden.

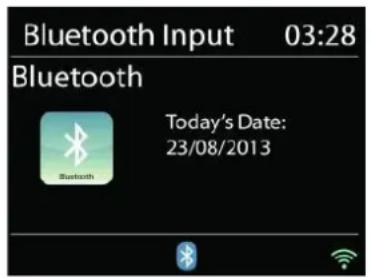

Wie verwende ich Bluetooth?

Wählen Sie den Bluetooth-Modus durch Drücken von MODE, bis Bluetooth angezeigt wird. Das BT-Symbol blinkt. Aktivieren Sie auf Ihrem Smartphone Bluetooth und suchen Sie nach IR7000. Koppeln Sie die Geräte. Nach der Verbindung wird das BT-Symbol dauerhaft angezeigt. Sie können Musik von Ihrem Telefon abspielen und die Wiedergabe (Pause, nächster/vorheriger Titel) mit den Tasten am Radio oder der Fernbedienung steuern.

Was tun, wenn das Radio keinen DAB-Sender findet?

Überprüfen Sie, ob die Teleskopantenne ausgefahren ist und Sie sich in einem versorgten Gebiet befinden. Führen Sie eine erneute vollständige Suche über MENU > Suche durch. Wenn das Problem weiterhin besteht, stellen Sie das Radio in die Nähe eines Fensters oder versuchen Sie es später erneut. Stellen Sie sicher, dass in Ihrer Region ein DAB-Signal verfügbar ist.

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Gehen Sie zu MENU > Systemeinstellungen > Auf Werkseinstellungen zurücksetzen. Bestätigen Sie mit OK. Achtung: Dadurch werden Ihre Einstellungen (Uhrzeit, Netzwerk, Senderspeicher) gelöscht. Internet-Favoriten bleiben erhalten, wenn Sie auf dem Portal registriert sind.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Lautstärke nicht auf Null steht (Taste VOLUME gedreht). Stellen Sie sicher, dass kein Kopfhörer angeschlossen ist (dies schaltet die Lautsprecher stumm). Wenn das Gerät sich im automatischen Standby befindet (15 Minuten ohne Musik), drücken Sie MODE, um es zu reaktivieren. Überprüfen Sie auch, ob die ausgewählte Quelle tatsächlich sendet (versuchen Sie einen anderen Sender oder eine andere Quelle).

Wie aktualisiere ich die Software?

Standardmäßig sucht das Radio automatisch nach Updates. Für eine manuelle Überprüfung gehen Sie zu MENU > Systemeinstellungen > Software-Update. Wählen Sie Jetzt prüfen. Wenn ein Update verfügbar ist, folgen Sie den Anweisungen auf dem Bildschirm. Wichtig: Ziehen Sie während des Updates nicht den Netzstecker.

Wie reinige ich das Radio?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Reinigungsmittel, Scheuermittel oder Lösungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Ziehen Sie vor der Reinigung immer den Netzadapter.

BEDIENUNGSANLEITUNG IR7000 Soundmaster

Wörlein GmbH Tel.: [phone]

Gewerbestrasse 12 Fax.: [phone]

D 90556 Cadolzburg [e-mail]

GERMANY Web: www.soundmaster.de

HINWEIS ZUM UMWELTSCHUTZ

Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende der Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den Herstellern bzw. Vertreibern im Sinne des ElektroG eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich.

Entfernen Sie vor Abgabe, wenn möglich, Batterien, Akkus, Lampen und löschen Sie personenbezogene Daten.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung und zur Wiedergewinnung von Rohstoffen zurückzugeben.

*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei

Sie können alle Batterien oder Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden. Um die Umwelt zu schonen Verwenden Sie, wenn möglich Akkus anstelle von Einwegbatterien.

Unsachgemäße Entsorgung von Batterien/Akkus belastet die Umwelt und setzt für Menschen, Tiere, und Pflanzen schädigende Stoffe frei.

Batterien und Akkus bitte nur in entladenem Zustand abgeben. Kleben Sie bei lithiumhaltigen Batterien und Akkus die Kontakte ab, um Kurzschlüsse und deren mögl. Folgen (Feuer/Explosion) zu vermeiden.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

	WARNUNG
	Gefahr elektrischer Schläge Gerät nicht öffnen!

Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können. Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben und niemals mit Feuchtigkeit in Verbindung bringen.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Betreiben Sie das Gerät nur in einem gemäßigten Klima.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen bzw. wechseln der fest eingebauten Akkus sind ausschließlich durch einen Service-/Kundencenter oder Fachbetrieb auszuführen.
• Ziehen Sie bei Gewitter oder einer längeren Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.

INHALTSVERZEICHNIS

BEDIENELEMENTE 2

FERNBEDIENUNG ....3

BATTERIEINSTALLATION ....3

LIEFERUMFANG 4

INBETRIEBNAHME 4

NETZWERKVERBINDUNG VORBEREITEN 4

EINRICHTUNGSASSISTENT ....4

QUALITÄT AUDIOSTREAM....6

EQUALISER....6

NETZWERK 7

SPRACHE....7

ZEIT/DATUM....7

AUF WERKSEINSTELLUNGEN ZURÜCKSETZTEN 7

EINRICHTUNGSASSISTENT 8

INFO 8

DISPLAYBELEUCHTUNG......8

FARBSHEMA......8

INTERNET RADIO/PODCASTS 9

DAB....10

FM 11

USB....12

BLUETOOTH^ 12

AUDIO IN 12

SLEEP....12

ALARM....13

OKTIV 13

KOPFHÖRER....13

FEHLERBEHEBUNG....13

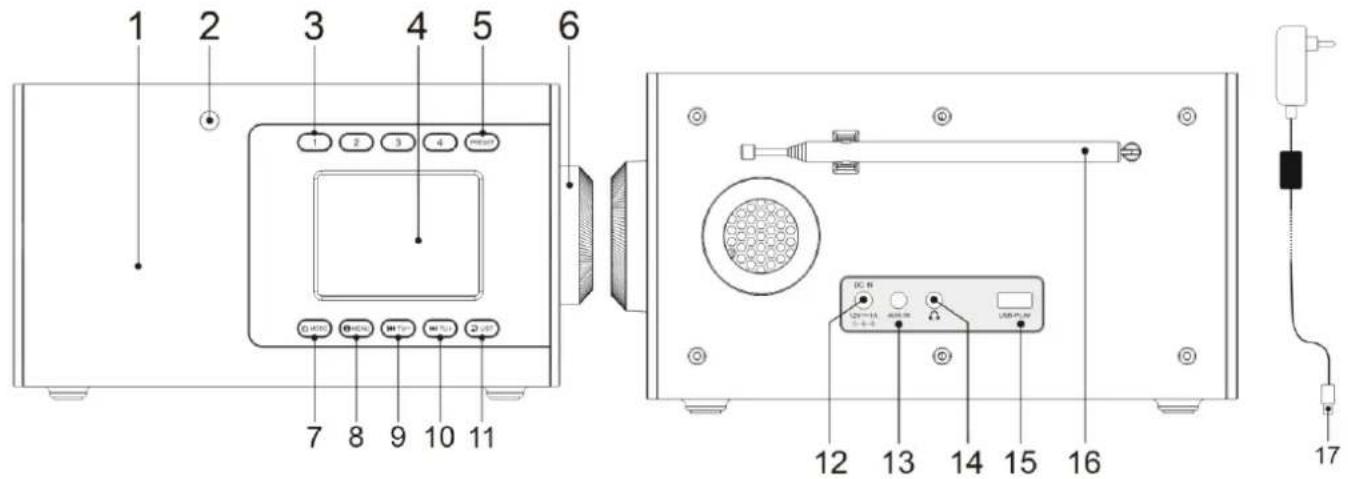

BEDIENELEMENTE

1 2 3 4 5 6 7 8 9 10 11 IC IR USB/USB 12 13 14 15 16 17

1 Lautsprecher
2 Fernbedienungsempfänger
3 Preset 1 - 4

Lang drücken um Sender zu speichern

Kurz drücken um Sender aufzurufen

4 Anzeige
5 PRESET

Lang drücken um Speicherliste zum Speichern zu öffnen

Kurz drücken um Speicherlisten zum Aufrufen zu öffnen

6 VOLUME +/- NAVIGATE OK /▶II

Drehen für Lautstärke ändern und Menüauswahl

Drücken um Auswahl zu bestätigen und Wiedergabe / Pause

7 / MODE

Kurz drücken um Einzuschalten oder die Quellen zu wählen

Lang drücken zum Ausschalten

8 / MENU

Kurz drücken um Sender oder Titelinformationen anzuzeigen

Lang drücken um das Hauptmenü zu öffnen

9 TU-

DAB: kurz drücken um den vorherigen Sender der Senderliste auszuwählen

FM: kurz drücken um die

Empfangsfrequenz um 50 kHz niedriger zu wählen

FM: lang drücken um den Suchlauf zu niedrigeren Frequenzen zu starten

USB /BT wähle den vorherigen Titel

10 TU+

DAB: kurz drücken um den nächsten Sender der Senderliste auszuwählen

FM: kurz drücken um die

Empfangsfrequenz um 50 kHz höher zu wählen

FM: lang drücken um den Suchlauf zu höheren Frequenzen zu starten

USB /BT: wähle den nächsten Titel

11 ↩ / LIST

Drücken um im Menü einen Schritt zurückzugehen

Öffnet die DAB- Senderliste /

Internetradio Sendersuche

Schaltet "NAVIGATE" in die manuelle FM Abstimmung

12 Netzadapterbuchse
13 3.5 mm Aux In Buchse
14 3.5 mm Kopfhörerbuchse
15 USB Anschluss
16 Teleskop Antenne
17 Netzadapter

FERNBEDIENUNG

∅	Schaltet das Gerät ein oder aus Schaltet den Wecker aus
SNOOZE	Wiederholt drücken um die Schlummerzeit auszuwählen
|←/→|	FM Modus: Manuelle SenderwahlDAB Modus: Vorheriger/nächster SenderMusik Abspieler / Bluetooth Modus: Vorheriger / nächster Titel
|>|	Musik Abspieler / Bluetooth Modus: Wiedergabe / Pause
■	Musik Abspieler / Bluetooth Modus: Stoppt die Wiedergabe
○	Musik Abspieler / Bluetooth Modus: Titelwiederholung
×	Musik Abspieler / Bluetooth Modus: Zufallswiedergabe
∠	Wiederholt drücken um die Einschlafzeit einzustellen
#AL	Wecker 1, Wecker 2 - EinstellungenIm Standby aktiviert / deaktiviert den eingestellten Wecker
INFO	Wiederholt drücken um Sender- oder zum Titelinformationen anzuzeigen
BACK	Öffnet die Internetradio - Sendersuche / DAB SenderlisteSchaltet „NAVIGATE“ in die manuelle Abstimmung bei FMDrücken um im Menü einen Schritt zurückzugehen
EQ	Klangeinstellungen wählen
MODE	Wiederholt drücken um die Quellen umzuschalten
☀	Öffnet das Hauptmenü
^/∨	Im Menü noch oben / unten bewegenFM Sendersuche manuell (drücken) und automatisch (drücken und halten)Wählt Sender aus der DAB-Senderliste
VOL+/-	Erhöht / verringert die LautstärkeIm Menü vorwärts oder zurück
OK	Bestädigung der gewählten OptionAnzeigeumschaltung zwischen Voll- oder Teilanzeige
P+/-	Auswahl des nächsten / vorherigen Senderspeicher
0 ~ 9	Kurz drücken um Senderspeicher auszuwählen (> 9 zweimal drücken)Lang drücken um Sender auf Senderspeicher 1-9 zu speichern
PRESET	Kurz drücken um Senderspeicherliste zum Abruf zu öffnenLang rücken um Senderspeicherliste zum Speichern zu öffnen

BATTERIEINSTALLATION

1. Drücken und schieben Sie die Batteriefachabdeckung zurück.
2. Legen Sie zwei AAA-Batterien polungsrichtig in das Batteriefach ein (siehe Abbildung im Batteriefach).
3. Schließen Sie wieder die Batteriefachabdeckung.

LIEFERUMFANG

Hauptgerät
▶ Bedienungsanleitung
Netzadapter
Fernbedienung

INBETRIEBNAHME

Verwenden Sie nur den mitgelieferten Adapter!

Schließen Sie dann den Netzadapter an der Rückseite des Gerätes und an eine Steckdose an. Das Gerät zeigt die Startanzeige und ist anschließend betriebsbereit. Nach dem Einschalten spielt die zuletzt benutzte Quelle. Wenn das Gerät das erste Mal eingeschalten wird, startet der Einrichtungsassistent.

NETZWERKVERBINDUNG VORBEREITEN

Vergewissern Sie sich, dass Sie das WLAN Netzwerk eingerichtet haben und über die WEP-, WPA- und WPA2-Passwörter zum Aktivieren der Verbindung verfügen.

Sie können die WPS-Funktion (Wi-Fi Protected Setup) auch für die Kopplung des Netzwerkgeräts mit dem Internetradio verwenden. Überprüfen Sie, ob die Indikatoren am Netzwerkgerät den entsprechenden Status anzeigen.

EINRICHTUNGSASSISTENT

Bei der ersten Inbetriebnahme fragt das System, ob Sie den Einrichtungs-Assistenten starten möchten. Der Einrichtungsassistent führt Sie durch die grundlegenden Einrichtungsparameter für Uhrzeit/Datum und Netzwerkverbindung. Um spätere Einstellungen zu ändern, sind alle Einstellungsfunktionen über das Einstellungsmenü zugänglich.

Hinweis: Wird der Einrichtungsassistent ohne Netzwerkeinrichtung vorzeitig abgebrochen, wird vom Gerät ein eigener Wifi Zugang generiert, damit das Gerät über die UNDOK-APP konfiguriert werden kann.

Netzwerkverbindungsindikator:

= Netzwerkverbindung hergestellt.
= Netzwerkverbindung nicht hergestellt.

1. Sprachen

Wählen Sie die Menüsprache aus.

2. Datenschutzverordnung (DSGVO)

Bei der Erstinstallation oder nach dem Zurücksetzen in die Werkseinstellung erscheint im Display die Datenschutzrichtlinie. Damit die Installation fortgesetzt werden kann bestätigen Sie diese Bitte mit der „OK“ Taste.

Weitere Informationen finden Sie unter www.frontiersmart.com/privacy

3. Einrichtungsassistent

Wählen Sie "JA" um den Einrichtungsassistenten zu starten.

4. Uhrzeit / Datum / Anzeigeformat

Wählen Sie 12 oder 24 als Uhrzeitformat.

5. Automatische Aktualisierung

Datum und Uhrzeit können manuell oder automatisch via DAB, UKW oder Netzwerkverbindung aktualisiert werden.

Die automatische Aktualisierung erfolgt mit Daten, die via DAB, UKW oder das Internet übertragen werden. Die Uhrzeit wird nur in einem bestimmten Modus aktualisiert. Sie sollten daher einen Modus auswählen, den Sie regelmäßig verwenden.

DAB und UKW verwenden Zeitsignal- und Funkübertragung. Das Netzwerk verwendet ein Zeitsignal, das in einem beliebigen Netzwerkverbindungsmodus vom Internetradiportal gesendet wird.

6. Zeitzone / Sommerzeit

Stellen Sie Ihre Zeitzone ein. Falls in Ihrem Land aktuell die Sommerzeit verwendet wird, wählen Sie die Option der Sommerzeit

Manuelle Aktualisierung

Falls Sie die Option "Keine Aktualisierung auswählen", werden Sie aufgefordert, die Uhrzeit und das Datum manuell einzustellen. Datum und Uhrzeit werden in den Formaten tt-mm-jjjj und hh:mm angezeigt.

Der aktivierte Wert blinkt. Stellen Sie den Wert ein. Drücken Sie nach der Einstellung eines Wertes den „OK“ Knopf, um zum nächsten Wert zu gelangen.

7. Netzwerk

Netzwerkverbindung halten

Wählen Sie diese Option um das Gerät im Standby mit dem Netzwerk in Verbindung zu halten, dadurch verbindet sich das Gerät schneller mit dem Internet, es kann mittels OKTIV APP eingeschalten werden, allerdings ist die Standby -Leistungsaufnahme höher.

Suche nach dem Netzwerk

Das Gerät ist mit allen herkömmlichen Netzwerkprotokollen und Verschlüsselungs-Methoden kompatibel. Es sucht nach verfügbaren Netzwerken und listet diese für die Auswahl auf.

Im nächsten Schritt werden Sie aufgefordert, das Passwort einzugeben. Um das Passwort des Netzwerks einzugeben, verwenden Sie den Navigationsregler und bewegen Sie den Cursor durch die Zeichen; drücken Sie „OK“ zum Bestätigen. Es gibt drei Möglichkeiten, den Cursor innerhalb des Passworts rückwärts bis vor das erste Zeichen zu navigieren – Rücktaste, OK und Abbrechen.

Push button - WPS-Schnelltaste am Gerät

WPS-verschlüsselte Netzwerke werden durch WPS am Anfang des Netzwerknamens identifiziert, wenn der IR7000 den verfügbaren AP sucht. Verwenden Sie eine der folgenden Verbindungsmethoden: Am Gerät befindet sich die Kurzwahltaste WPS.

WPS Taste

Sie werden aufgefordert, die Verbindungstaste am Router zu drücken. Der Tuner sucht dann nach dem verbindungsbereiten Netzwerk und stellt die Verbindung her.

WPS Aufbau

WPS-Taste auf and. Seite drücken

Mit 'Auswahl' fortfahren

Pin

Das Gerät erzeugt einen 8-stelligen Code, geben sie diesen Code am Router ein.

WPS Aufbau

PIN eingeben 98467583 and. Seite drücken

Mit 'Auswahl' fortfahren

Skip WPS – WPS überspringen

Geben Sie das Passwort wie bei einem herkömmlich verschlüsselten Netzwerk ein.

Nähere Informationen zur Einrichtung eines WPS-verschlüsselten Netzwerks finden Sie in der Gebrauchsanleitung des WPS-Routers.

Fertigstellung

Es wird versucht das ausgewählte Netzwerk zu verbinden. Bei erfolgreichem Setup erscheint die Verbindungsbestätigung. Bei erfolgloser Verbindung kehrt das Gerät zur vorherigen Anzeige zurück und versucht es erneut.

Network settings

Drücken Sie "OK" um den Einrichtungs-assistenten zu beenden.

Setup wizard

Sie können zwischen geringe, normale und hohe Qualität des Internetradio Streams auswählen.

EQUALISER

Sie haben die Wahl aus verschiedenen voreingestellten EQs: Normal, Jazz, Rock, Classic, Pop und Mein EQ.

In "Mein EQ" haben Sie die Möglichkeit Ihre eigenen individuellen Klangeinstellungen mit Höhen und Tiefeneinstellung vorzunehmen.

Equaliser Normal Jazz Rock Classic Pop

NETZWERK

- Netzwerk-Assistent

Das Gerät beginnt mit der Suche nach AP SSID Netzwerken, geben Sie anschließend Ihr WEP / WPA Passwort ein oder drücken Sie die Taste/Pin/WPS überspringen, um eine Verbindung zum drahtlosen Netzwerk herzustellen.

• PBC Wlan Einrichtung

Einrichtung mit WPS Taste, dient einem AP welcher WPS (Wi-Fi Protected Setup) unterstützt.

- Einstellungen anzeigen

Zeigen Sie die Informationen des aktuell verbundenen Netzwerks an: Aktive Verbindung, MAC-Adresse, WLAN Region, DHCP, SSID, IP-Adresse, Subnetzmaske, Gateway-Adresse, primärer DNS und sekundärer DNS.

• Manuelle Einstellungen

Wählen Sie eine drahtlose Netzwerkverbindung und aktivieren oder deaktivieren Sie DHCP (Dynamic Host Configuration Protocol)).

- Netzwerk profil

Das Gerät merkt sich die letzten vier drahtlosen Netzwerke, mit denen es verbunden war und versucht automatisch, eine Verbindung zu jedem von ihnen herzustellen, dass es finden kann. Von hier aus können Sie die Liste der registrierten Netzwerke sehen. Sie können unerwünschte Netzwerke löschen, indem Sie drehen und drücken und dann JA wählen, um das Löschen zu bestätigen.

• Netzwerkverbindung halten

Wenn Sie sich dafür entscheiden, die Netzwerkverbindung aufrechtzuerhalten, wird das WLAN nicht getrennt, auch wenn sich das Gerät im Standby-Modus befinden.

Andernfalls ist die Verbindung nur in den Internetradio verfügbar.

Diese Option ermöglicht es Ihnen das IR7000, in allen Betriebsmodi mit der OKTIV APP zu bedienen.

Wenn Netzwerkverbindung aufrechterhalten ausgewählt ist, ist die Standby-Leistungsaufnahme höher.

Wählen Sie eine der aufgeführten Sprachen aus.

ZEIT/DATUM

Ihre Einstellmöglichkeiten sind manuell oder automatische Aktualisierung, Zeitformat, Zeitzone und Sommerzeit.

AUF WERKSEINSTELLUNGEN ZURÜCKSETZTEN

Ein Werksreset setzt alle Benutzereinstellungen auf Standardwerte zurück, so dass Uhrzeit und Datum, Netzwerkkonfiguration und Voreinstellungen verloren gehen. Die aktuelle Softwareversion des IR7000 bleibt jedoch erhalten, ebenso wie die Registrierung beim Internetradiportal. Internetradio-Favoriten bleiben daher erhalten, es sei denn, Sie registrieren Ihren IR7000 erneut mit einem anderen Konto auf der Portal-Website.

SOFTWARE UPDATE

Von Zeit zu Zeit können Software-Upgrades mit Fehlerbehebungen und/oder zusätzlichen Funktionen erstellt werden. Sie können entweder manuell überprüfen oder das Gerät so einstellen, dass es regelmäßig automatisch überprüft (dies ist die Standardeinstellung). Wenn neuere verfügbare Software erkannt wird, werden Sie gefragt, ob Sie mit einem Update fortfahren möchten. Wenn Sie damit einverstanden sind, wird die neue Software heruntergeladen und installiert. Nach einem Software-Upgrade bleiben alle Benutzereinstellungen erhalten.

HINWEIS: Stellen Sie vor dem Starten eines Software-Upgrades sicher, dass das Gerät an eine stabile Hauptstromverbindung angeschlossen ist. Das Trennen der Stromversorgung während eines Upgrades kann das Gerät dauerhaft beschädigen.

EINRICHTUNGSASSISTENT

Startet den Assistenten zum Einrichten des Netzwerkes.

INFO

Zeigt die aktuelle Software Version und die Geräte-ID an.

DISPLAYBELEUCHTUNG

Sie können die Displayhelligkeit sowohl im Betrieb (Hell, Mittel, Dunkel) als auch im gedimmten zustand (Mittel, Dunkel) nach Ihren wünschen anpassen. Zudem können Sie die Zeitspanne wählen, nach der sich das Display automatisch verdunkelt (10 - 180 Sekunden).

FARBSCHEMA

Es kann eins von vier unterschiedlichen Farbschemen ausgewählt werden.

INTERNET RADIO/PODCASTS

Das Gerät kann Tausende von Radiosendern und Podcasts aus der ganzen Welt via Breitband-Internetverbindung wiedergeben.

Wenn Sie Internetradio auswählen, kontaktiert das Gerät direkt das Airable - Internetradiportal, um die Liste der Sender zu abzurufen.

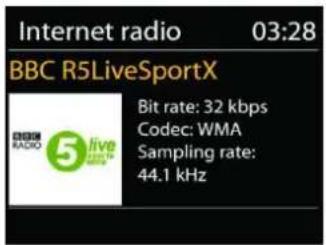

Internet radio 03:28 BBC R5LiveSportX BIT rate: 32 kbps Codec: WMA Sampling rate: 44.1 kHz

Falls Sie bereits einen Internetradiosender wiedergeben, können Sie die „Taste drücken, um zur vorherigen Menüeinstellung zurückzukehren, anstatt die Taste „MENÜ“ zu drücken und das erste Menü im Internetradiomodus zu öffnen.

- Last listened – Zuletzt gehört

Wenn Sie Ihr Internet Radio starten, wird automatisch die zuletzt gehörte Station abgespielt. Um eine andere zuletzt gehörte Station auswählen, wählen Sie eine aus dieser Liste. Die „zuletzt gehörte Station“ erscheint ganz oben in der Liste.

Suchen Sie nach Internet Sendern. Diese sind nach verschiedenen Kategorien sortiert, Länder, Genre, Populär und Neu. Sie können auch nach Schlüsselwörtern suchen.

Favoriten werden im Internetradio-Portal gespeichert und sind über alle Internetradios verfügbar, die unter demselben Konto registriert sind. Bevor Favoriten verwendet werden können, muss das Radio beim Internetradiportal registriert werden.

- Presets

Um einen Internetradiosender zu speichern, drücken und halten Sie die „PRESET“ Taste, bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplatz aus und bestätigen Sie die Auswahl mit „OK“. Oder drücken und halten Sie eine der vier Festsendertasten am Gerät bis am Display die Anzeige für die Speicherung der Sender erscheint.

Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PRESET“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Oder drücken Sie eine der vier Festsendertasten am Gerät, um den gewünschten Sender aufzurufen.

• Informationen zur aktuellen Wiedergabe

Während der Wiedergabe werden im Display Informationen der Übertragung angezeigt. Um weitere Informationen anzuzeigen, drücken Sie „INFO“.

Mit jedem Drücken der Taste „INFO“ wird nacheinander eine andere Gruppe von Informationen angezeigt: Name/Titel, Genre/Standort, Zuverlässigkeit, Codec/Abtastrate, Wiedergabe-Puffer und aktuelles Datum.

Drücken Sie „OK“ um das senderlogo zu zoomen.

DAB

Im DAB-Modus werden digitale DAB/DAB+ Radiosender empfangen und Informationen bzgl. Sender, Übertragung und Titelwiedergabe-dauer angezeigt.

- Radiosender suchen

Wenn Sie den DAB-Radiomodus das erste Mal einschalten oder die Senderliste leer ist, führt das Gerät einen vollständigen Scan nach verfügbaren Sendern durch. Sie können die Suche auch manuell starten, um die Senderliste aus einem der nachfolgenden Gründe zu aktualisieren:

• Von Zeit zu Zeit sind andere Sender verfügbar.
• Falls der Empfang des ursprünglichen Scans nicht gut war, kann dies dazu führen, dass die Senderliste leer oder unvollständig ist.
• Falls der Empfang einiger Sender schlecht ist (Aussetzer), haben Sie die Möglichkeit, nur die Sender mit guter Signalstärke aufzulisten.

Um die Suche zu starten, wählen Sie die Option „Vollständiger Suchlauf“.

Nach Abschluss der Sendersuche, zeigt das Radio eine Liste aller verfügbaren Sender an.

Um Sender zu entfernen, die angezeigt werden, jedoch nicht verfügbar sind, wählen Sie die Option „Senderbereinigung“.

- Presets

Um einen Radiosender zu speichern, drücken und halten Sie die „PRESET“ Taste, bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplatz aus und bestätigen Sie die Auswahl mit „OK“. Oder drücken und halten Sie eine der vier Festsendertasten am Gerät bis am Display die Anzeige für die Speicherung der Sender erscheint.

Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PRESET“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Oder drücken Sie eine der vier Festsendertasten am Gerät, um den gewünschten Sender aufzurufen.

Informationen zur aktuellen Wiedergabe

Während der Übertragung werden der Sendername und die vom Sender übertragenen DLS-Informationen (Dynamic Label Segment) angezeigt; diese enthalten Echtzeitdaten wie z.B. Sendungsname, Titel und Kontaktinformationen. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet. Um weitere Informationen anzuzeigen, drücken Sie die Taste „/MENU“ am Gerät oder „INFO“ auf der Fernbedienung. Drücken Sie „OK“ um das Senderlogo zu zoomen.

- Einstellungen

Komprimierung des Dynamikbereichs (DRC)

Falls Sie in einer lauten Umgebung Musik mit einem hohen Dynamikbereich anhören, können Sie den Audio-Dynamikbereich komprimieren. Leise Töne werden dadurch lauter und laute Töne leiser. Stellen Sie die Option DRC mit Aus, Niedrig oder Hoch ein.

FM

Im UKW-Radiomodus werden analoge Radiosender über das UKW-Band empfangen und RDS-Daten (Radio Data System) Zusatzinformationen bzgl. des Sender angezeigt. (Sofern vorhanden)

Für die automatische Suche und Speicherung der Radiosenders drücken und halten Sie die „SCAN“ Taste. Die Frequenzanzeige beginnt zu laufen und speichert alle verfügbaren Sender. Für eine manuelle Abstimmung drücken Sie die „‘oder“,“. Das Gerät stimmt die Sender in einer Schrittweite von 0,05 MHz ab.

Drücken und halten Sie „◀◀“ oder „▶◀“ um den automatischen Sendersuchlauf zu starten.

- Preset

Um einen Radiosender zu speichern, drücken und halten Sie die „PRESET“ Taste bis im Display die Anzeige für die Speicherung von Sendern erscheint und wählen Sie den Speicherplatz aus und bestätigen Sie die Auswahl mit „OK“. Oder drücken und halten Sie eine der vier Festsendertasten am Gerät bis am Display die Anzeige für die Speicherung der Sender erscheint.

Um einen Festsender aufzurufen geben Sie mit den Tasten 0-9 auf der Fernbedienung den Programmplatz ein oder Sie drücken die „PRESET“ Taste, wählen den gewünschten Sender aus und drücken die „OK“ Taste zum Bestätigen. Oder drücken Sie eine der vier Festsendertasten am Gerät um den gewünschten Sender aufzurufen

• Informationen zur aktuellen Wiedergabe

Während der Übertragung werden im Display die Frequenz und – sofern RDS-Informationen verfügbar sind – der Sendername und andere RDS-Daten wie Sendungsname, Titel und Kontaktinformationen angezeigt. Falls keine Daten verfügbar sind, wird nur die Frequenz angezeigt. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet.

Um weitere Informationen bzgl. der Sendung anzuzeigen, Sie die Taste „i / MENU“ am Gerät oder „INFO“ auf der Fernbedienung.

- Einstellungen

Suchlaufeinstellungen

Per Standardeinstellung wird die UKW-Suche beendet, sobald ein verfügbarer Sender gefunden wurde. Diese Funktion kann dazu führen, dass ein Sender mit schlechtem Rauschabstand (Rauschen) wiedergegeben wird. Um die Scaneinstellungen dahingehend zu ändern, dass nur Sender mit guter Signalstärke empfangen werden, wählen Sie zunächst die Option „nur starke Sender“ und anschließend die Option Ja.

Audioeinstellungen

Alle Stereosender werden in Stereo wiedergegeben. Bei Sendern mit schlechterem Empfang kann dies zu einem schlechten Rauschabstand (Rauschen) führen. Um solche Sender in Mono wiederzugeben, wählen Sie die Option Schlechter UKW-Empfang: Nur in Mono wiedergeben und Ja.

USB

USB Wiedergabe

1. Verbinden Sie einen USB-Stick mit der USB-Buchse auf der Rückseite des Geräts.
2. Drücken Sie wiederholt "MODE" bis" Musikabspieler " am Display angezeigt wird, um die USB-Funktion zu wählen.
3. Wählen Sie bei USB Wiedergabe den gewünschten Titel aus und starten Sie die Wiedergabe mit „II

Suche überspringen und suchen

• Drücken Sie die "◀◀" Taste ein- oder mehrmals um einen/- oder mehrere Titel zurückzuspringen.
• Drücken Sie die "▶▶" Taste ein- oder mehrmals um einen/- oder mehrere Titel vorzuspringen.
• Drücken und halten Sie die “◀◀” Taste auf der Fernbedienung um im Titel zurück zu spulen sobald Sie an der gewünschten Stelle im Titel sind, lassen Sie die Taste los.
• Drücken und halten Sie die “▶▶” Taste auf der Fernbedienung um im Titel vor zu spulen sobald Sie an der gewünschten Stelle im Titel sind, lassen Sie die Taste los.

PLAYLIST

Sie können im Stop Modus beim durchsuchen Ihres USB Speicher mehr als 50 Titel in Ihre Playlist speichern. Drücken und halten Sie hierzu „OK“

Die gespeicherten Titel können unter Playlist abgespielt werden.

WIEDERHOLEN UND ZUFALLSWIEDERGABE

Drücken Sie „“oder „“oder wählen Sie die Funktion im Menü um Titel zu wiederholen oder in Zufallswiedergabe abzuspielen

BLUETOOTH®

Wenn Sie den Bluetooth®-Modus auswählen, aktiviert das Gerät die Kopplung und unten im Display blinkt das BT-Icon. Schalten Sie Ihr Smartphone, Tablet oder Bluetooth®-Gerät ein, um nach IR7000 zu suchen.

Nach der erfolgreichen Kopplung leuchtet die Bluetooth®-Anzeige stetig und hört auf zu blinken.

Um die BT-Kopplung zu beenden, müssen Sie Ihr Smartphone, Tablet oder andere Bluetooth®-Geräte ausschalten oder trennen

Bluetooth Input 03:28 Bluetooth Today's Date: 23/08/2013

Drücken Sie die “▶II” Taste am Gerät oder auf der Fernbedienung, um die Musikwiedergabe zu starten oder zu unterbrechen. Sie können mit den Tasten “◀◀” oder “▶◀” zum vorherigen oder nächsten Titel gelangen.

AUDIO IN

Anschluss von DVD-Player / Set-Top-Box / TV-Ausgängen an den analogen Eingäng des Gerätes.

Verwenden Sie ein Cinch-Audiokabel, um die DVD-Player/TV-Ausgänge mit der AUX (L/R)-Eingangsbuchse des Gerätes zu verbinden.

SLEEP

Um den Sleep Timer einzustellen, wählen Sie "SCHLUMMERN" im Hauptmenü oder drücken Sie „“. Wählen Sie zwischen Sleep OFF, 15min, 30min, 45min oder 60min.

ALARM

Das Gerät bietet zwei unterschiedliche Weckfunktionen mit Schlummerfunktion, um das Gerät nach einer bestimmten Dauer einzuschalten. Sie können für jede Weckfunktion einen bestimmten Weckmodus einstellen.

Wählen Sie die Option „Wecker“ im Hauptmenü um einen Wecker einzustellen oder zu ändern

Wählen Sie den gewünschten Wecker (1 oder 2) und konfigurieren Sie dann die folgenden Einstellungen:

• Intervall: Aus, Täglich, Einmal, Wochenende oder Werktage
• Zeit
  • Quelle: Summer, Internet Radio, DAB oder FM
  • Programm: zuletzt gehört, P1 - 30,
  • Volume: 0 - 32

Um die neuen Einstellungen zu aktivieren, scrollen Sie nach unten und wählen Sie „Speichern“. Die aktivierten Wecker werden unten links im Display mit einem entsprechenden Icon angezeigt.

OKTIV

Das Gerät unterstützt eine Fernbedienungsfunktion welche über die OKTIV – APP bereitgestellt wird. Die „OKTIV - APP“ ist im „Apple App Store“ und bei „Google Android Play“ für den Download verfügbar.

Sie können mittels OKTIV das Gerät bedienen, Gerätegruppen erstellen und verwalten.

Folgende Funktionen sind mit der „UNDOK - APP“ verfügbar:

• Alle Funktionen des Geräts bedienen, inkl. Internet Radio, Media Player, USB Playback, DAB, FM, Bluetooth und AUX-In
• Einstellen des EQ für verschiedene Klangeinstellungen
  • Schlummerzeit einstellen
• Den angezeigten Namen des Radios ändern.

KOPFHÖRER

Um privat Musik zu hören, verwenden Sie einen Kopfhörer mit 3,5-Stereo-Klinkenstecker und schließen Sie ihn an die Kopfhörerbuchse an. Die Lautsprecher werden dann stumm

geschaltet.

Um mögliche Hörschäden zu vermeiden, hören Sie nicht über längere Zeit mit hoher Lautstärke.

FEHLERBEHEBUNG

Problem	Mögliche Lösung
Das Gerät schaltet sich nicht an.	Prüfen Sie ob der AC Adapter korrekt angeschlossen ist.
Gerät schaltet sich von selbst ab	Aufgrund von ErP2-Anforderungen und Umweltschutz schaltet das Gerät automatisch in den Standby-Modus, wenn länger als 15 Minuten keine Musik gespielt wird.
Kein Ton.	1. Schalten Sie den Ton an, Vielleicht ist das Gerät stumm geschaltet2. Erhöhen Sie die Lautstärke.3. Vergewissern Sie sich das kein Kopfhörer angeschlossen ist.
Es kann keine Internetverbindung hergestellt werden.	1. Prüfen Sie die W-Lan Funktion (auch die Ihres Routers).2. Versuchen Sie dem Gerät eine IP-Adresse zuzuteilen.3. Versichern Sie sich, dass das eingegebene Passwort korrekt ist4. Starten Sie den Router neu.Platzieren Sie das Gerät näher an Ihrem Router
Kein Radiosender gefunden.	1. Prüfen Sie ihre Internetverbindung.2. Der Sender ist möglicherweise aktuell nicht verfügbar, versuchen Sie es später erneut oder wählen Sie einen anderen Sender.3. Die URL des Senders ist möglicherweise nicht mehr aktuell. Prüfen Sie ob der Sender mittlerweile auf einem anderen URL sendet.
Rauschen im FM Modus	Prüfen/Bewegen Sie die Antenne oder Positionieren Sie das Gerät anders
Keine Sender verfügbar/werden unterbrochen im DAB-Modus.	1. Positionieren Sie das Gerät neu.2. Führen Sie einen neuen Scan durch.3. Prüfen Sie die lokale DAB Empfangslage.
Alarm funktioniert nicht.	1. Schalten Sie den Alarm ein.2. Wenn Sie keinen Ton hören werfen sie einen Blick auf die Lösung für „Kein Ton“.3. Als Alarmquelle wurde eine Station eingestellt, aber es besteht keine Netzwerkverbindung. Ändern Sie die Alarmquelle oder konfigurieren Sie die Verbindung neu.
USB oder MP3 wird nicht erkannt.	1. Prüfen Sie ob die Geräte ordnungsgemäß verbunden sind.2. Manche USB-Speichermedien benötigen eine externe Stromversorgung.3. Nicht alle MP3-Player werden erkannt, benutzen Sie stattdessen einen USB-Stick.
Internet-Fernbedienung erkennt oder verbindet sich nicht mit dem IR7000	1. Starten Sie die APP neu. (OKTIV)2. Starten Sie den IR7000 neu.

Die aktuelle Version der Bedienungsanleitung kann unter www.soundmaster.de

heruntergeladen werden

Technische Änderungen und Druckfehler vorbehalten

Copyright von Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Vervielfältigung nur mit Genehmigung von Woerlein GmbH.

ENVIRONMENTAL PROTECTION

AAN DE SLAG/INSTELLEN....4

DE NETWERKOMGEVING IN GEREEDHEID BRENGEN....4

INSTALLATIEBEHEER 4

AUDIOKWALITEIT STREAMEN ....6

EQUALIZER....6

NETWERK 6

TIJD/DATUM....7

INACTIEVE STANDBY....7

TAAL....7

RESET NAAR FABRIEKSINSTELLINGEN....7

SOFTWARE UPDATE ....7

INSTALLATIEWIZARD......8

INFO....8

DISPLAYVERLICHTING......8

KLEURENTHEMA 8

INTERNET RADIO/PODCASTS 8

DAB....9

FM 10

USB....11

BLUETOOTH^ 12

AUDIO IN 12

SLAAP 12

ALARM....12

OKTIV 13

HOOFDTELEFOON....13

AAN DE SLAG/INSTELLEN

= Netwerkverbinding tot stand gebracht.

4. Uhrzeit / Datum / Anzeigeformat

Wählen Sie 12 oder 24 als Uhrzeitformat.

Während der Übertragung werden im Display die Frequenz und – sofern RDS-

Informationen verfügbar sind – der Sendername und andere RDS-Daten wie

Sendungsname, Titel und Kontaktinformationen angezeigt. Falls keine Daten verfügbar sind, wird nur die Frequenz angezeigt. Stereoübertragungen sind oben im Display mit einem entsprechenden Icon gekennzeichnet.

Um weitere Informationen bzgl. der Sendung anzuzeigen, drücken Sie die Taste „INFO“ am Gerät.

- Instellingen

Scaninstellingen

WPS Aufbau ! WPS-Taste auf and. Seite drücken Mit 'Auswahl' fortfahren

Pin

WPS Aufbau ! PIN eingeben 98467583 and. Seite drücken Mit 'Auswahl' fortfahren

Přeskočit WPS

WPS Aufbau ! WPS-Taste auf and. Seite drücken Mit 'Auswahl' fortfahren

Pin

WPS Aufbau ! PIN eingeben 98467583 and. Seite drücken Mit 'Auswahl' fortfahren

Preskočit' WPS

Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklärung kann unter obenstehender Adresse bezogen werden.
