Produkttyp	Ladegerät für drahtlose Mikrofone
Marke	TOA
Modell	BC500012 (BC-5000-12)
Abmessungen (B x H x T)	390 x 98 x 242 mm
Gewicht	3,4 kg (mit Montageadaptern)
Stromversorgung	12 V Gleichstrom über optionalen Netzadapter AD-5000-6
Stromverbrauch	4,4 A
Ladezeit	maximal 3 Stunden
Kompatibler Batterietyp	WB-2000 (Ni-MH)
Anzahl gleichzeitig aufladbarer Akkus	12
Betriebstemperaturbereich	0 bis 40 °C
Relative Luftfeuchtigkeit im Betrieb	30 bis 85 % rF
Gehäusematerial	Schwarz lackierter Stahl; Steckverbinder aus schwarzem ABS-Harz
Im Lieferumfang enthaltenes Zubehör	12 Montageadapter
Hauptfunktionen	Schnellladung von Ni-MH-Akkus in 3 Stunden; Statusanzeigen (Laden, vollständig geladen, Fehler); kompatibel mit den Mikrofonen WM-5225, WM-5265, dem Sender WM-5325 und dem Empfänger WT-5100
Wartung und Reinigung	Reinigen Sie die Ladekontakte mit einem trockenen Wattestäbchen; wischen Sie das Gehäuse mit einem trockenen Tuch ab; keine Lösungsmittel verwenden
Sicherheit	Nicht dem Regen aussetzen; nur die angegebene Spannung verwenden; bei Störung Netzstecker ziehen; Gehäuse nicht öffnen; ausschließlich den Akku WB-2000 verwenden
Ersatzteile und Reparierbarkeit	Optionaler Netzadapter AD-5000-6; Ersatzakku WB-2000; Reparatur durch einen autorisierten TOA-Vertreter
Allgemeine Informationen	Hersteller: TOA Corporation (Japan); Autorisierter Vertreter in Europa: TOA Electronics Europe GmbH (Deutschland)

Häufig gestellte Fragen - BC500012 TOA

Wie lade ich einen WB-2000-Akku mit dem BC500012?

Schalten Sie das Gerät mit dem WB-2000-Akku (Mikrofon oder Sender) aus, stecken Sie es in den Ladeanschluss (mit oder ohne Montageadapter je nach Modell) und schalten Sie das Ladegerät ein. Der Ladevorgang dauert etwa 3 Stunden. Die grüne Anzeige leuchtet auf, wenn der Ladevorgang abgeschlossen ist.

Welche Geräte können mit diesem Ladegerät geladen werden?

Das Ladegerät ist kompatibel mit den drahtlosen Mikrofonen WM-5225 und WM-5265, dem Sender WM-5325 und dem tragbaren Empfänger WT-5100 von TOA.

Was tun, wenn die Ladeanzeige (rot) blinkt?

Das Blinken zeigt an, dass die Umgebungstemperatur außerhalb des zulässigen Bereichs (0 bis 40 °C) liegt. Stellen Sie das Ladegerät an einen Ort mit einer Temperatur in diesem Bereich und versuchen Sie es erneut.

Was tun, wenn beide Anzeigen (rot und grün) abwechselnd blinken?

Dies weist auf einen Fehler hin: nicht kompatibler Akku, Fremdkörper im Steckverbinder, Akku am Ende seiner Lebensdauer oder eingeschaltetes Gerät. Vergewissern Sie sich, dass Sie einen WB-2000-Akku verwenden, reinigen Sie den Steckverbinder, ersetzen Sie den Akku bei Bedarf und schalten Sie das Gerät vor dem Laden aus.

Kann ich einen anderen Akku als den WB-2000 verwenden?

Nein, verwenden Sie nur den dafür vorgesehenen WB-2000 (Ni-MH)-Akku. Die Verwendung anderer Akkus birgt Brand- oder Verletzungsgefahr.

Welchen Netzadapter sollte ich verwenden?

Verwenden Sie ausschließlich den optionalen Netzadapter AD-5000-6. Die Verwendung anderer Adapter kann einen Brand verursachen.

Wie reinige ich das Ladegerät?

Schalten Sie vor der Reinigung das Ladegerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Ladekontakte regelmäßig mit einem trockenen Wattestäbchen. Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Verwenden Sie niemals Benzin, Verdünner oder Alkohol.

Was tun, wenn der Akku nicht innerhalb von 3 Stunden vollständig geladen wird?

Stellen Sie sicher, dass der Netzschalter des Geräts auf AUS steht. Wenn das Problem weiterhin besteht, hat der WB-2000-Akku wahrscheinlich das Ende seiner Lebensdauer erreicht (ca. 500 Zyklen). Ersetzen Sie ihn durch einen neuen.

Wie viele Geräte kann ich gleichzeitig laden?

Das Modell BC500012 ermöglicht das gleichzeitige Laden von bis zu 12 Geräten (jeweils mit einem WB-2000-Akku).

Ist das Ladegerät für den Außeneinsatz geeignet?

Nein, das Ladegerät muss an einem trockenen Ort ohne Regen und Feuchtigkeit verwendet werden. Setzen Sie es keinem Wasser aus und verwenden Sie es nur im Temperaturbereich von 0 bis 40 °C.

BEDIENUNGSANLEITUNG BC500012 TOA

1. SICHERHEITSHINWEISE 10
2. ALLGEMEINE BESCHREIBUNG ..... 11
3. VORSICHTSMASSNAHMENBEI
   DERHANDHABUNG 11

4. BEZEICHNUNGEN UND FUNKTIONEN .. 12

5. LADEN 13

6. FEHLERBEHEBUNG 15
7. TECHNISCHE DATEN 16
   Zubehör 16
   Optionales Zubehör 16

1. SICHERHEITSHINWEISE

• Lesen Sie vor der Aufstellung oder Inbetriebnahme unbedingt alle Anweisungen in diesem Abschnitt aufmerksam durch, damit ein korrekter und sicherer Betrieb gewährleistet ist.
• Folgen Sie unbedingt allen Vorsichtsmaßregeln in diesem Abschnitt, die wichtige, die Sicherheit betreffende Warn- und/oder Vorsichtshinweise enthalten.
• Bewahren Sie diese Anleitung nach dem Lesen zur späteren Bezugnahme griffbereit auf.

WARNUNG

Macht auf eine potenziell gefährliche Situation aufmerksam. Die Nichtbeachtung der Warnhinweise kann zu Verletzungen, möglicherweise auch mit tödlichem Ausgang, führen.

ACHTUNG

Macht auf eine potenziell gefährliche Situation aufmerksam. Die Nichtbeachtung dieser Hinweise kann zu leichten Verletzungen oder Sachschäden führen.

WARNUNG

Bei der Aufstellung des Ladegeräts

• Setzen Sie das Ladegerät keinem Regen aus und stellen Sie es nicht an Orten auf, wo Wasserspritzer oder andere Flüssigkeiten auf das Gerät spritzen können, da dies einen Brand oder elektrischen Schlag zur Folge haben kann.
• Betreiben Sie das Ladegerät nur mit der am Ladegerät angegebenen Spannung. Spannungen höher als der angegebene Wert können einen Brand oder elektrischen Schlag zur Folge haben.
• Vermeiden Sie die Aufstellung oder den Einbau des Ladegeräts an instabilen Orten wie auf wackeligen Tischen oder geneigten Flächen. Dies könnte einen Fall des Ladegeräts zur Folge haben und eine Verletzung und/oder Sachschaden verursachen.

Beim Gebrauch des Ladegeräts

- Sollte sich beim Gebrauch eines der nachstehenden Betriebsverhalten bemerkbar machen, schalten Sie das Gerät unverzüglich aus, ziehen das Netzgerät aus der Steckdose und nehmen Kontakt mit dem nächstgelegenen TOA-Fachhändler auf. Versuchen Sie nicht, das Ladegerät in diesem Zustand weiter zu verwenden, da dies einen Brand oder elektrischen Schlag verursachen kann.

• Wenn das Ladegerät Rauch oder einen ungewöhnlichen Geruch entwickelt
• Wenn Wasser oder ein Metallgegenstand in das Ladegerät gelangt ist
• Wenn das Ladegerät gefallen oder sein Gehäuse gebrochen ist
• Wenn das Netzkabel des Netzgeräts beschädigt wird (freiliegender Leiter, Unterbrechung usw.)

- Öffnen oder entfernen Sie zur Vermeidung eines Brands oder elektrischen Schlags niemals das Ladegerätgehäuse, da an Bauteilen im Ladegerät

hohe Spannungen anliegen. Überlassen Sie alle Wartungsarbeiten Ihrem TOA-Fachhändler.

• Stellen Sie keine Tassen, Schalen, andere Flüssigkeiten enthaltende Behälter oder Metallgegenstände auf das Ladegerät. Sollte Flüssigkeit verschüttet werden oder ein Gegenstand in das Ladegerät fallen, kann dies einen Brand oder elektrischen Schlag verursachen.
• Achten Sie darauf, dass keine Metallgegenstände oder entflammbaren Substanzen in das Batterieladegerät oder eines seiner Ladefächer gelangt, da dies einen Brand oder elektrischen Schlag zur Folge haben kann.
• Vermeiden Sie bei Gewittern ein Berühren des Netzsteckers, da dies einen elektrischen Schlag zur Folge haben kann.
• Beenden Sie den Ladevorgang, wenn die Batterien auch nach drei Stunden nicht voll aufgeladen sind. Wird dies versäumt, können die Batterien sich entzünden, explodieren, auslaufen oder heiß werden

ACHTUNG

Bei der Aufstellung des Ladegeräts

• Ziehen Sie zum Umstellen des Ladegeräts unbedingt den Netzstecker aus der Wandsteckdose. Ein Umstellen des Ladegeräts mit an der Steckdose angeschlossenem Netzgerät kann eine Beschädigung des Netzkabels verursachen, was wiederum einen Brand oder elektrischen Schlag zur Folge haben kann.
• Vermeiden Sie die Aufstellung des Ladegeräts an feuchten oder staubigen Orten, an Orten, die direktem Sonnenlicht ausgesetzt sind, in der Nähe von Heizkörpern oder an Orten mit Ruß- oder Dampfbildung, da dies einen Brand oder elektrischen Schlag zur Folge haben kann.

Beim Gebrauch des Ladegeräts

• Zur Reinigung des Ladegeräts, oder wenn das Gerät voraussichtlich länger als 10 Tage nicht gebraucht wird, schalten Sie es zur Sicherheit aus und ziehen den Netzstecker des Netzgeräts aus der Steckdose. Anderenfalls ist ein Brand oder elektrischer Schlag nicht ausgeschlossen.
• Verwenden Sie das speziell für das Ladegerät vorgesehene optionale Netzgerät AD-5000-6. Beachten Sie, dass die Verwendung eines anderen Netzgeräts einen Brand verursachen kann.

- Laden Sie keine Geräte, in denen andere aufladbare Batterien als die spezielle Batterie WB-2000 eingesetzt sind. Beim Laden einer anderen als der vorgeschriebenen Batterie kann einen Brand oder eine Körperverletzung durch Bersten der Batterie verursachen

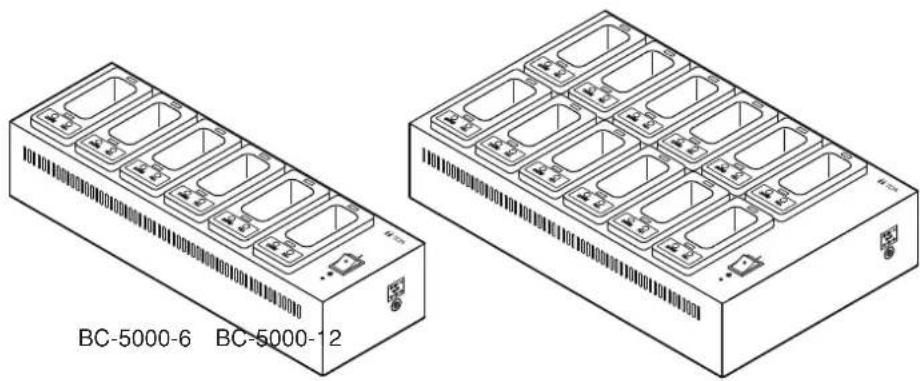

2. ALLGEMEINE BESCHREIBUNG

Die TOA-Ladegeräte BC-5000-6 und BC-5000-12 sind spezielle Batterieladegeräte für die Drahtlosmikrofone WM-5225 und WM-5265, den Drahtlossender WM-5325 und den tragbaren Empfänger WT-5100. Beide Ladegeräte werden mit dem optionalen Netzgerät AD-5000-6 betrieben.

Das BC-5000-6 und das BC-5000-12 arbeiten mit einem Schnellladesystem für Nickel-Metallhydrid(Ni-MH)-Batterien und erlauben Laden der Batterien von 6 bzw. 12 Geräten in einem Durchgang innerhalb von 3 Stunden.

3. VORSICHTSMASSNAHMEN BEI DER HANDHABUNG

• Verwenden Sie die Ladegeräte an Orten, wo die Umgebungstemperatur im Bereich von 0 bis 40 °C liegt.
• Zur Reinigung des Gehäuses schalten Sie unbedingt zunächst das Gerät aus und wischen es dann mit einem trockenen Tuch ab. Verwenden Sie niemals Benzin, Verdünner, Alkohol oder chemisch behandelte Tücher, da dies eine Beschädigung der Komponenten und Teile des Ladegeräts verursachen kann.
• Säubern Sie die Ladeklemmen regelmäßig mit einem trockenen Wattestäbchen. Verschmutzte Klemmen können Wackelkontakte und Fehler beim Laden von Batterien verursachen.

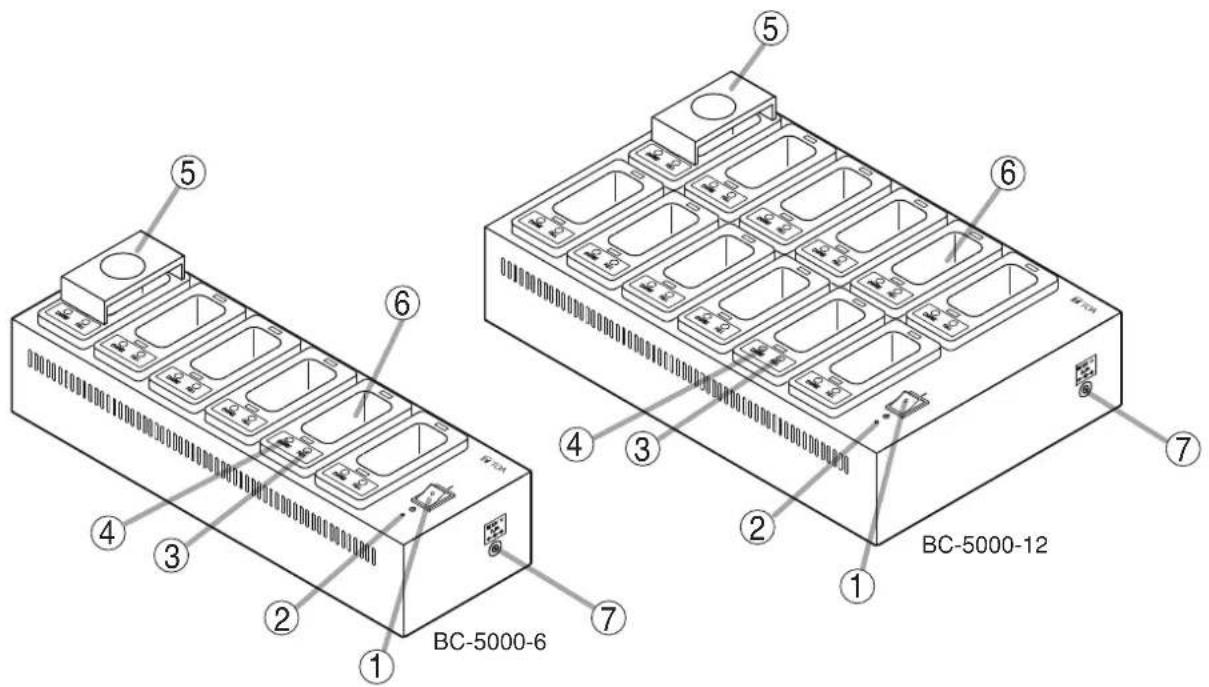

4. BEZEICHNUNGEN UND FUNKTIONEN

Zum Einschalten kippen Sie die Seite mit dem Schaltersymbol [●] nach unten.

Zum Ausschalten bringen Sie den Schalter wieder in die ursprüngliche Stellung zurück.

2. Betriebsanzeige

Leuchtet bei eingeschaltetem Gerät.

3. Ladeendanzeige

Leuchtet grün, sobald die Batterie voll geladen ist.

4. Ladeanzeige

Leuchtet während des Ladevorgangs kontinuierlich rot.

5. Adapter

Wird zum Laden der Drahtlosmikrofone WM-5225 oder WM-5265 verwendet. Zum Laden des Drahtlossenders WM-5325 oder tragbaren Empfängers WT-5100 muss dieser Adapter entfernt werden. (Siehe S. 13, „Laden“.)

6. Ladefach

Zum Laden des WM-5225 oder WM-5265 muss der Adapter am Fach angebracht sein. Die WM-5325 oder WT-5100 können zum Laden direkt in das Fach eingesetzt werden.

7. Stromversorgungs-Eingangsbuchse

Schließen Sie das optionale Netzgerät AD-5000-6 an diese Buchse an.

[Anzeigen-Statusübersicht]

Ladeanzeige (rot)	Ladeendanzeige (grün) Status
Leuchtet	Aus	Ladevorgang
Aus	Leuchtet	Laden beendet
Blinkt	Aus	Außerhalb des Betriebstemperaturbereichs(siehe S. 15, „Fehlerbehebung “)
Beide Anzeigen leuchten abwechselnd.		Laden fehlgeschlagen(siehe S. 15, „Fehlerbehebung “)

5. LADEN

ACHTUNG

Laden Sie keine Geräte, in denen andere Batterien als die spezielle Batterie des Typs WB-2000 eingesetzt sind. Laden anderer Batterien als der Batterie des Typs WB-2000 kann einen Brand oder eine Körperverletzung durch Bersten der Batterie verursachen.

Hinweise

• Verwenden Sie das Ladegerät an Orten, wo die Umgebungstemperatur im Bereich von 0 bis 40 °C liegt.
• Achten Sie darauf, dass die Batterie WB-2000 vor Gebrauch geladen wird.
• Verwenden Sie das Ladegerät nicht an Orten, wo es starken Vibrationen ausgesetzt ist, da dies einen Wackelkontakt verursachen kann, der ein ordnungsgemäßes Laden verhindert.
• Vermeiden Sie ein wiederholtes Entfernen und Einsetzen von Geräten während des Ladevorgangs, da dies die Leistungsfähigkeit der Batterie WB-2000 beeinträchtigen könnte.
• Wenn die Betriebsdauer einer Batterie auch nach dem Vollladen extrem kurz ist, ersetzen Sie diese unbedingt durch eine neue WB-2000, da die Batterie das Ende ihrer Lebensdauer erreicht hat.

Tipp: Bei normalen Einsatzbedingungen kann eine Batterie etwa 500 Lade- und Entladezyklen durchlaufen, wonach sie gewöhnlich durch eine neue ersetzt werden muss.

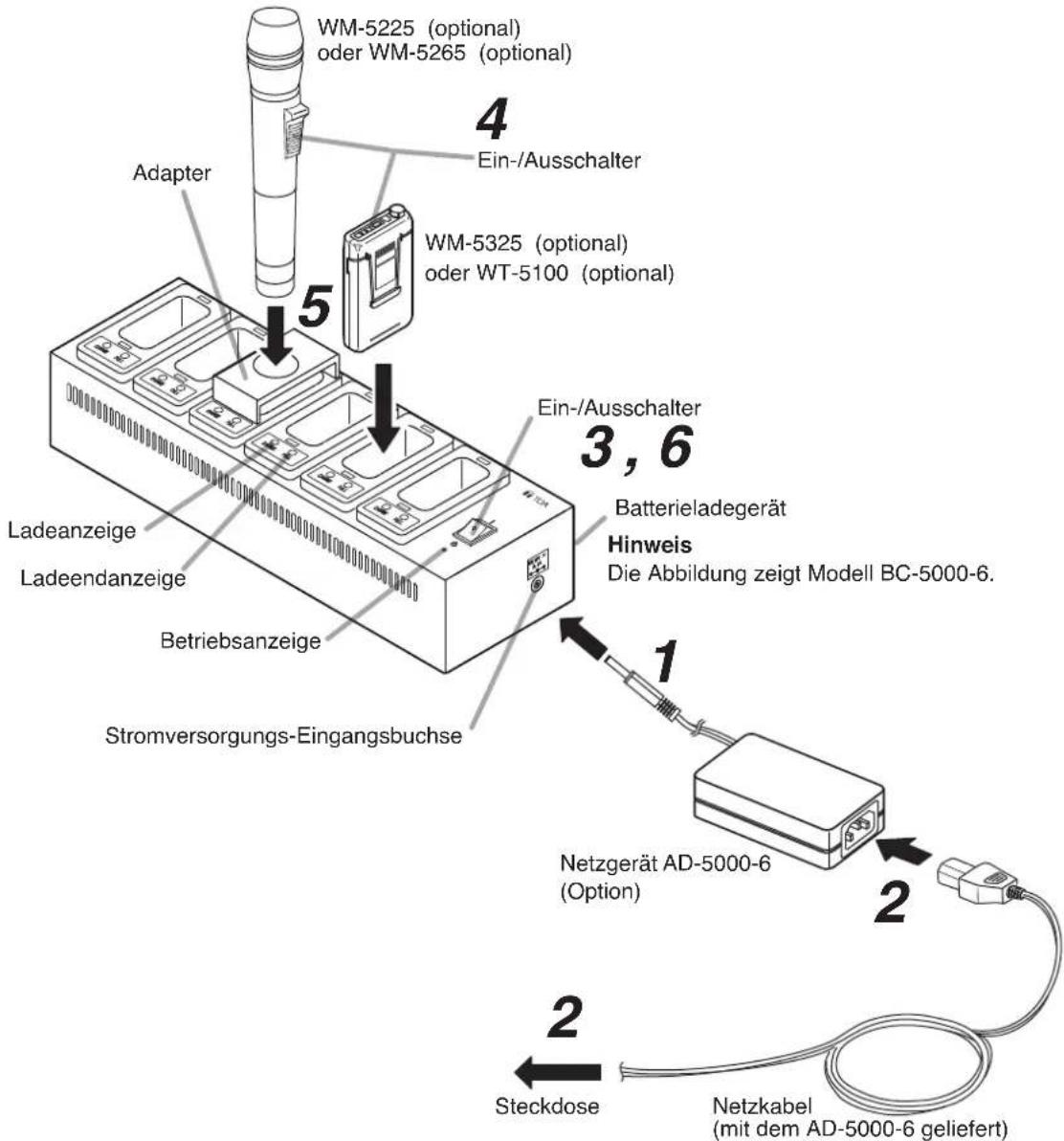

WM-5225 (optional) oder WM-5265 (optional) Ein-/Ausschalter 4 WM-5325 (optional) oder WT-5100 (optional) Ein-/Ausschalter 3, 6 Batterieladegerät Hinweis Die Abbildung zeigt Modell BC-5000-6. 1 Netzgerät AD-5000-6 (Option) 2 Steckdose Netzkabel (mit dem AD-5000-6 geliefert)

Schritt 1. Schließen Sie das optionale Netzgerät an das Ladegerät an.

Schritt 2. Schließen Sie das Netzkabel an das Netzgerät und dann an die Steckdose an.

Schritt 3. Stellen Sie den Ein-/Ausschalter des Ladegeräts auf ON [ ]

Die Betriebsanzeige leuchtet zur Bestätigung.

Schritt 4. Schalten sie den Ein-/Ausschalter des zu ladenden Geräts aus und setzen Sie dann die Batterie WB-2000 in das Gerät ein.

Hinweis

Wenn der Ein-/Ausschalter auf ON (ein) steht, kann die Batterie nicht korrekt geladen werden.

Schritt 5. Führen Sie das Gerät, direkt oder unter Verwendung des Adapters, bis zum Anschlag in das Ladefach des Ladegeräts ein.

[Einführen des WM-5225 oder WM-5265]

Führen Sie das Gerät in das Loch des Adapters ein.

[Einführen des WM-5325 oder WT-5100]

Führen Sie das Gerät direkt, ohne Verwendung des Adapters, in das Fach des Ladegeräts ein.

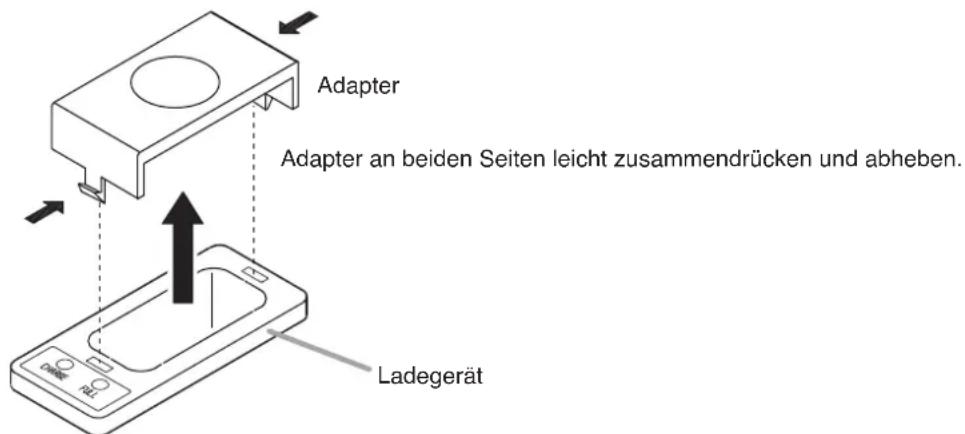

Entfernen des Adapters

Adapter Adapter an beiden Seiten leicht zusammendrücken und abheben. Ladegerät

Der Ladevorgang dauert etwa 3 Stunden, wonach die Ladeendanzeige grün leuchtet.

Schritt 6. Schalten Sie das Ladegerät nach beendetem Ladevorgang aus.

Hinweise

• Das voll geladene Gerät erwärmt sich, was jedoch normal ist.
• Halten Sie das Ladegerät beim Herausziehen des Geräts gut fest.

6. FEHLERBEHEBUNG

Symptom Mögliche	Ursache Abhilfe
Betriebsanzeige leuchtet nach dem Einschalten des Ein-/Ausschalters nicht.	Das Netzgerät wurde nicht oder nicht richtig an eine Strom führende Steckdose angeschlossen.Stecker des Netzgeräts ist nicht am Ladegerät angeschlossen.	Vergewissern Sie sich, dass das Netzgerät richtig an einer Strom führenden Steckdose angeschlossen ist.Schließen Sie den Stecker des Ladegeräts an die Stromversorgungs-Eingangsbuchse an.
Ladeanzeige (rot) leuchtet nicht, wenn ein Gerät in das Ladefach eingeführt wird.	Bei den im Gerät eingesetzten Batterien handelt es sich möglicherweise nicht um die speziellen Batterien WB-2000.Das Gerät wurde möglicherweise nicht richtig in das Ladefach eingeführt.[WM-5225 und WM-5265]Der Adapter wurde möglicherweise nicht richtig angebracht.	Setzen Sie die richtige spezielle Batterie WB-2000 in das Gerät ein.Vergewissern Sie sich, dass das Gerät bis zum Anschlag in das Ladegerät eingeführt wird.Bringen Sie den Adapter richtig an.
Ladeanzeige (rot) blinkt nach Einführen des Geräts in das Ladefach.	Die Umgebungstemperatur liegt möglicherweise außerhalb des zulässigen Betriebstemperaturbereichs (0 bis 40 °C), so dass ein Laden nicht möglich ist.	Laden Sie innerhalb des Betriebstemperaturbereichs (0 bis 40 °C).
Ladeendanzeige (grün) leuchtet immer zu schnell auf.	Die spezielle Batterie WB-2000 hat wahrscheinlich das Ende ihrer Lebensdauer erreicht (gewöhnlich etwa 500 Lade- und Entladezyklen).	Ersetzen Sie die Batterie WB-2000 durch eine neue.
Ladeendanzeige leuchtet auch nach 3 Stunden Laden nicht auf (maximale Ladedauer: 3 Stunden).	Der Ein-/Ausschalter des geladenen Geräts steht möglicherweise auf ON (ein).Die Batterie hat möglicherweise das Ende ihrer Lebensdauer erreicht.	Stellen Sie den Ein-/Ausschalter des Geräts auf OFF (aus).Ersetzen Sie die wiederaufladbare Batterie durch eine neue.
Die Ladeanzeige (rot) und die Volladeanzeige (grün) leuchten abwechselnd.	Im Gerät ist möglicherweise eine andere Batterie als die WB-2000 eingesetzt.Es befindet sich möglicherweise ein Fremdkörper (z.B. Metallgegenstand) im Ladefach des Ladegeräts.Die Batterie hat möglicherweise das Ende ihrer Lebensdauer erreicht.Der Ein-/Ausschalter des geladenen Geräts steht möglicherweise auf ON (ein).	Setzen Sie die spezielle Batterie WB-2000 in das Gerät ein.Entfernen Sie einen eventuellen Fremdkörper.Ersetzen Sie die Batterie WB-2000 durch eine neue.Stellen Sie den Ein-/Ausschalter des Geräts auf OFF (aus).
Batterien werden nicht geladen.	Es wird möglicherweise das Netzgerät AD-5000-2 verwendet.	Verwenden Sie das optionale Netzgerät AD-5000-6.

7. TECHNISCHE DATEN

Modell BC-5000-6 BC-50	00-12
Spannungsversorgung 12	Gleichspannung (Das Netzgerät AD-5000-6 muss verwendet werden.)
Stromaufnahme 2,2 A 4,4	A
Ladedauer Max. 3 Stunden
Aufladbarer Batterietyp WB-2000 (Ni-MH)
Zahl gleichzeitig aufladbarer Geräte	6 12
Betriebstemperatur 0 bis	40 °C
Betriebsfeuchtigkeit 30 bis	85% rel.
Ausführung	Gehäuse: Stahl, schwarz, lackiertMikrofon-Ladeadapter: ABS-Kunstharz, schwarz
Abmessungen	390 (B) x 98 (H*) x 127 (T) mm	390 (B) x 98 (H*) x 242 (T) mm
Gewicht	2,0 kg (Ladegerät mit angebrachten Adaptern)	3,4 kg (Ladegerät mit angebrachten Adaptern)
Zubehör	Adapter ..... 6	Adapter ..... 12
NetzgerätAD-5000-2 (Option)	LI TONE ELECTRONICS CO., LTDLTE 60E-S2-1EINGANG 100 – 240 V~, 47 – 63 Hz, 2 AAUSGANG 12 V---, 5 A

Hinweis: Änderung der technischen Daten ohne Vorankündigung vorbehalten

- Optionales Zubehör

RWiederaufladbare Batterie: WB-2000-2 (Inhalt 2 Stück)

Netzgerät: AD-5000-6

* Bei angebrachtem Adapter beträgt die Höhe H 118 mm.

Rückverfolgbarkeitsinformation für Europa

Hersteller:TOA Corporation7-2-1, Minatojima-Nakamachi, Chuo-ku, Kobe, Hyogo, Japan

Autorisierte Vertretung:TOA Electronics Europe GmbHSuederstrasse 282, 20537 Hamburg, Deutschland
