ORIGINAL BETRIEBSANLEITUNG

2. Gerätebeschreibung und Lieferumfang ...............................7

3. Bestimmungsgemäße Verwendung ....................................7

7. Austausch der Netzanschlussleitung ....................................9

8. Reinigung, Wartung und Ersatzteilbestellung ....................10

9. Entsorgung und Wiederverwertung ..................................12

Gefahr: Beim Benutzen von Geräten müssen einige Sicherheits- vorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbe- triebsanleitung/Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, hän- digen Sie diese Originalbetriebsanleitung/Sicherheits- hinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten die- ser Anleitung und der Sicherheitshinweise entstehen. Diese Betriebsanleitung kann auch als PDF-Datei von unserer Internetseite www.isc-gmbh.info herunterge- laden werden. Verpackung: Ihr Gerät befi ndet sich zum Schutz vor Transportschä- den in einer Verpackung. Verpackungen sind Rohstoff e und somit wiederverwendungsfähig oder können dem Rohstoff kreislauf zurückgeführt werden.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Gefahr! Das Gerät muss über eine Fehlerstrom- Schutzeinrichtung (RCD) mit einem Be- messungsfehlerstrom von nicht mehr als 30 mA versorgt werden (nach VDE 0100 Teil 702 und 738). Falls Sie nicht sicher sind, ob in der Installa- tion ein RCD vorhanden ist, empfehlen wir einen PRCD-S Zwischenschalter zu verwen- den (Fragen Sie ihren Elektrofachmann). Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in wel- chen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb des Gerätes während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektro- fachmann! Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Gerät spielen. GFGP_1010_EX_BE_SPK7.indb 5GFGP_1010_EX_BE_SPK7.indb 5 27.10.15 15:2227.10.15 15:22(

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät darf nicht verwendet werden, wenn sich Personen im Wasser aufhalten.

Die Benutzung des Gerätes ist nur mit ei- ner Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zulässig.

Führen Sie vor jeder Benutzung eine Sicht- prüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitsvorrich- tungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.

Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchs- anweisung angegebenen Verwendungs- zweck.

Sie sind für die Sicherheit im Arbeitsbe- reich verantwortlich.

Wenn die Netzanschlussleitung dieses Ge- rätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Die auf dem Typenschild des Gerätes angegebene Spannung von 230 Volt Wechselspannung muss der vorhandenen Netzspannung entsprechen.

Das Gerät niemals am Netzkabel anheben, transportieren oder befestigen.

Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssiche- ren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.

Vor jeder Arbeit am Gerät Netzstecker zie- hen.

Vermeiden Sie, dass das Gerät einem di- rekten Wasserstrahl ausgesetzt wird.

Für die Einhaltung ortsbezogener Sicher- heits- und Einbaubestimmungen ist der Betreiber verantwortlich. Fragen Sie even- tuell einen Elek-trofachmann.

Folgeschäden durch eine Überflutung von Räumen bei Störungen am Gerät hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Re- servepumpe o.ä.) auszuschließen.

Bei einem eventuellen Ausfall des Gerätes dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC- Kundendienst durchgeführt werden.

Das Gerät darf nie trocken laufen, oder mit voll geschlossener Ansaugleitung betrie- ben werden. Für Schäden am Gerät, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

Das Gerät darf nicht für den Betrieb von Schwimmbecken verwendet werden.

Das Gerät darf nicht in den Trinkwasser- kreislauf eingebaut werden. GFGP_1010_EX_BE_SPK7.indb 6GFGP_1010_EX_BE_SPK7.indb 6 27.10.15 15:2227.10.15 15:22(

Der Zugriff von Kindern ist durch geeigne- te Maßnahmen zu verhindern.

Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.

Lassen Sie vor der Inbetriebnahme fach- männisch prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhan- den sind.

2. Gerätebeschreibung und Lieferumfang

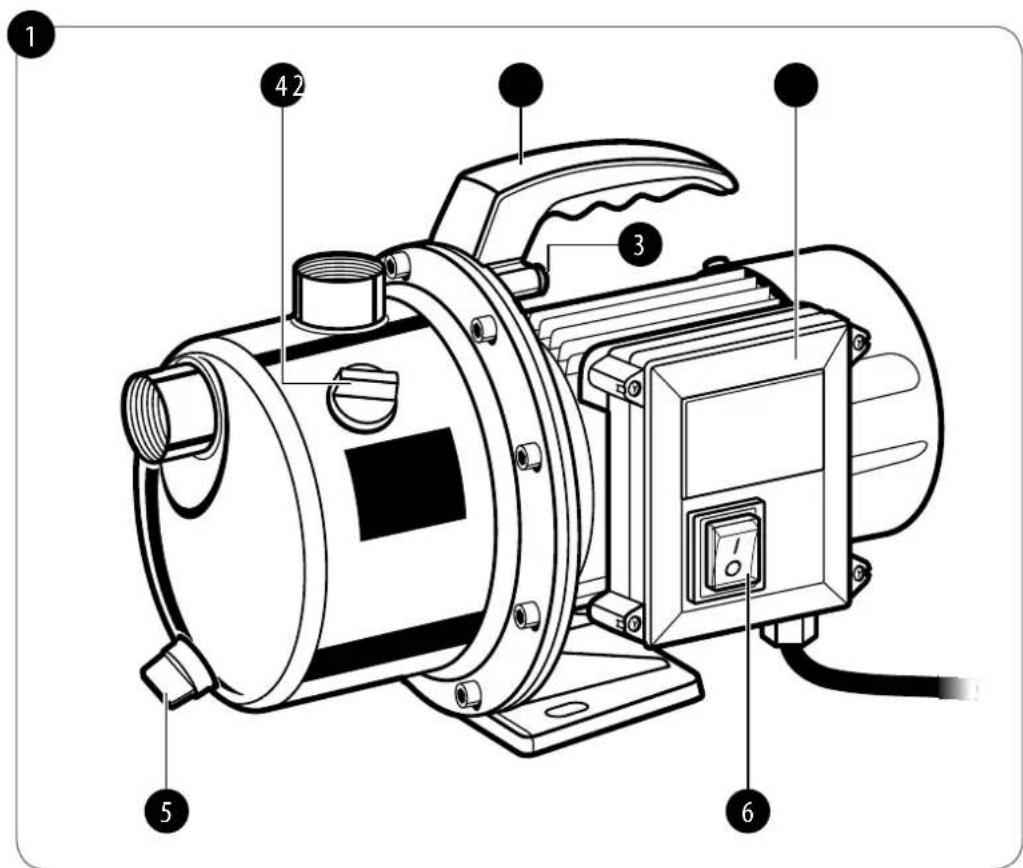

2.1 Gerätebeschreibung (Bild 1)

4. Wassereinfüllschraube

5. Wasserablassschraube

7. Bedienungsanleitung (o. Abb.)

8. Saugleitungsanschluss (R1 IG)

9. Druckleitungsanschluss (R1 IG)

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollständig ist.

Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoff beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

3. Bestimmungsgemäße Verwendung

Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten.

Zum Betreiben von Rasensprengern.

Mit Vorfilter zur Wasserentnahme aus Teichen, Bä- chen, Regentonnen, Regenwasser-Zisternen und Brunnen.

Zur Brauchwasserversorgung. Fördermedien:

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichter Waschlauge/ Brauch- wasser.

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35° C nicht überschreiten.

Mit diesem Gerät dürfen keine brennbaren, ga- senden oder explosiven Flüssigkeiten gefördert werden.

Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüs- sigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

Dieses Gerät ist nicht für die Förderung von Trink- wasser geeignet. GFGP_1010_EX_BE_SPK7.indb 7GFGP_1010_EX_BE_SPK7.indb 7 27.10.15 15:2227.10.15 15:22(

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwen- dung ist nicht bestimmungsgemäß. Für daraus hervor- gerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten überein- stimmen. Grundsätzlich empfehlen wir die Verwendung eines Vorfi lters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederan- saugzeiten und eine unnötige Beschädigung der Pum- pe durch Steine und feste Fremdkörper zu verhindern. Montage des Tragegriff es Der Tragegriff muss mit den 2 beiliegenden Schrauben montiert werden (siehe Bild 2). Saugleitungsanschluss

Gehen Sie bei dem saugseitigen Anschluss wie in Bild 4 gezeigt vor.

Achten Sie darauf, dass die Seite am Doppelnippel mit dem Dichtring in das Gerät geschraubt wird.

Befestigen Sie den Saugschlauch (mind. ca. 19 mm (¾ ”) Kunststoffschlauch mit Spiralver-steifung) entweder direkt oder über einen Gewindenippel an den Sauganschluss ca. 33,3 mm (R1 IG) des Gerätes (siehe Bild 3).

Der verwendete Saugschlauch sollte mit einem Saugventil ausgestattet sein. Wenn das Saugventil nicht verwendet werden kann, sollte ein Rück- schlagventil in der Saugleitung angebracht sein.

Die Saugleitung von der Wasserentnahme zum Gerät steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpen- höhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.

Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf das Gerät ausüben. GFGP_1010_EX_BE_SPK7.indb 8GFGP_1010_EX_BE_SPK7.indb 8 27.10.15 15:2227.10.15 15:22(

Das Saugventil sollte genügend tief im Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf des Gerätes vermieden wird.

Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.

Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.). Wenn nötig, installieren Sie zu diesem Zweck einen Vorfilter. Druckleitungsanschluss

Die Druckleitung (sollte mind. ca. 19 mm (¾ ”) sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss ca. 33,3 mm (R1IG ) des Gerätes angeschlossen werden (siehe Bild 3).

Selbstverständlich kann mit entsprechenden Ver- schraubungen ein ca. 13 mm (½ ”) Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.

Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritz- düsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann. Elektrischer Anschluss

Der elektrische Anschluss erfolgt an einer Schutz- kontakt-Steckdose 230 V~ 50 Hz. Absicherung mindestens 10 Ampere.

Die Ein-/Ausschaltung erfolgt mit dem eingebau- ten Schalter (siehe Bild 1/Pos. 6).

Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Tempera- turwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich das Gerät wieder selbstständig ein.

Das Gerät auf festen, ebenen und waagrechten Standort aufstellen.

Pumpengehäuse über die Wassereinfüllschraube (4) mit Wasser auffüllen. Ein Auffüllen der Sauglei- tung beschleunigt den Ansaugvorgang.

Alle Absperrvorrichtungen in der Druckleitung (Spritzdüse, Ventile usw.) müssen beim Ansaugen vollständig geöffnet sein, damit jegliche Luft aus der Ansaugleitung entweichen kann.

Netzleitung anschließen. Der Ansaugvorgang star- tet automatisch. - das Ansaugen kann bei max. Ansaughöhe bis zu 5 Minuten dauern.

Wird die Pumpe nach dem Einsatz wieder entfernt, so muss bei erneutem Anschluss und Inbetrieb- nahme unbedingt wieder Wasser aufgefüllt wer- den.

7. Austausch der Netzanschlussleitung

Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschä- digt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden. GFGP_1010_EX_BE_SPK7.indb 9GFGP_1010_EX_BE_SPK7.indb 9 27.10.15 15:2227.10.15 15:22(

8. Reinigung, Wartung und

Ersatzteilbestellung Das Gerät ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pfl ege. Gefahr! Vor jeder Wartung ist das Gerät spannungsfrei zu schal- ten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose. Wartung

Bei eventueller Verstopfung des Gerätes schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerech- ten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemein- deverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf.

Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.

Bei Frostgefahr muss das Gerät vollkommen ent- leert werden.

Nach längeren Stillstandzeiten durch kurzes Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt. GFGP_1010_EX_BE_SPK7.indb 10GFGP_1010_EX_BE_SPK7.indb 10 27.10.15 15:2227.10.15 15:22(

Störung Mögliche Ursache Behebung Kein Motoranlauf - Netzspannung fehlt - Pumpenrad blockiert- Thermowächter hat abgeschaltet - Netzspannung überprüfen - Pumpe zerlegen und reinigen Pumpe saugt nicht an - Saugventil nicht im Wasser - Pumpengehäuse ohne Wasser - Luft in der Saugleitung - Saugventil undicht - Saugkorb (Saugventil) verstopft - max. Saughöhe überschritten - Saugventil im Wasser anbringen - Wasser in Pumpengehäuse füllen - Dichtigkeit der Saugleitung überprüfen - Saugventil reinigen - Saugkorb reinigen - Saughöhe überprüfen Fördermenge unge- nügend - Saughöhe zu hoch - Saugkorb verschmutzt - Wasserspiegel sinkt rasch - Pumpenleistung verringert durch Schad- stoff e - Saughöhe überprüfen - Saugkorb reinigen - Saugventil tiefer legen - Pumpe reinigen und Verschleißteile ersetzen Thermoschalter schal- tet die Pumpe ab - Motor überlastet, Reibung durch Fremd- stoff e zu hoch - Pumpe demontieren und reinigen, Ansaugen von Fremdstoff en verhindern (Filter) Achtung! Die Pumpe darf nicht trocken laufen. GFGP_1010_EX_BE_SPK7.indb 11GFGP_1010_EX_BE_SPK7.indb 11 27.10.15 15:2227.10.15 15:22(

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederver- wertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Ver- wertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlas- sen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugs- weise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten GFGP_1010_EX_BE_SPK7.indb 12GFGP_1010_EX_BE_SPK7.indb 12 27.10.15 15:2227.10.15 15:22(

Wir gewähren Ihnen Garantie gemäß nach ste hen den Bedingungen. Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Innerhalb der Garantiezeit beseitigen wir alle Funktions fehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zu- rückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Während der Garantiezeit haben Sie die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostenlose Abholung zu generieren. Nach Ablauf der Garantiezeit besteht die Möglichkeit sich mit dem Servicebüro in Verbindung zu setzen, um eine kostengünstige Reparatur/Austausch zu vereinbaren. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Ausschluss: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht er neuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an: ISC (International Service Center) Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Nederlandstalig: [phone] Tel. Francophone: [phone] MAIL: [e-mail] GFGP_1010_EX_BE_SPK7.indb 13GFGP_1010_EX_BE_SPK7.indb 13 27.10.15 15:2227.10.15 15:22s
