BEDIENUNGSANLEITUNG GTUDM07 GlobalTronics

Technische gegevens ......pagina 23

TABLE DES MATIERES

Introduction Page 25

Einleitung......Seite 49

Bestimmungsgemäßer Gebrauch ......Seite 50

Sicherheitshinweise ......Seite 51-55

Zusätzliche Sicherheitshinweise für Laser ......Seite 54

Entsorgung des Gerätes......Seite 55

Batteriehinweise ......Seite 55

Teilebezeichnung / Lieferumfang ......Seite 56-57

Bedienung ......Seite 58-69

Batterie einsetzen......Seite 58

Anzeigen im Display ......Seite 58

Vermeidung von Messfehlern ......Seite 59-60

Abstandsmessung ......Seite 61-62

Addition......Seite 62

Addition (mit M-Speicher)......Seite 63

Fläche......Seite 64-65

Flächenaddition im Flächenmodus ......Seite 65-66

Volumen......Seite 66-67

Volumenaddition im Volumenmodus ......Seite 68-69

Temperaturanzeige ......Seite 69

Batterieanzeige ......Seite 69

Gerät ausschalten......Seite 69

Reinigung ......Seite 70

Aufbewahrung......Seite 70

Entsorgung......Seite 70

Technische Daten ......Seite 71

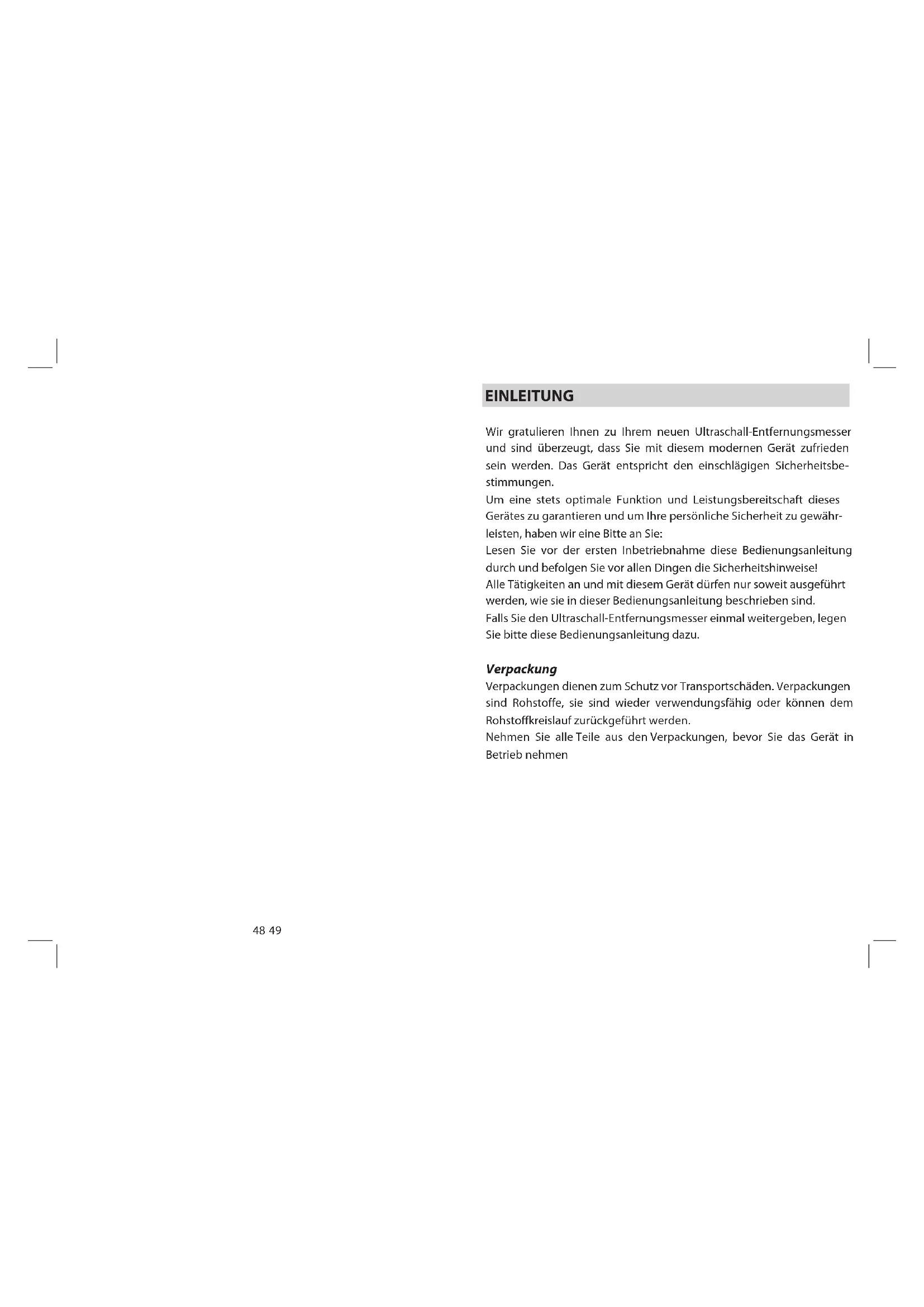

INLEIDING

Wir gratulieren Ihnen zu Ihrem neuen Ultraschall-Entfernungsmesser und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Um eine stets optimale Funktion und Leistungsbereitschaft dieses Gerätes zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.

Falls Sie den Ultraschall-Entfernungsmesser einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Verpackung

Verpackungen dienen zum Schutz vor Transportschäden. Verpackungen sind Rohstoffe, sie sind wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

Nehmen Sie alle Teile aus den Verpackungen, bevor Sie das Gerät in Betrieb nehmen

Das elektronische Vielfachmessgerät GT-UDM-07 bestimmt die Entfernung eines Objekts durch elektronisch erzeugte Hochgeschwindigkeitssignale. Im Display kann dann das Messergebnis abgelesen werden. Das Gerät hat einen Computerchip und besitzt eine Schlüsselindikator- und Speicherfunktion, kann für die kontinuierliche, kumulative Messung, automatische Flächenberechnung und Volumenzählung verwendet werden und ist ein ideales Gerät für die Bau- und Einrichtungsindustrie (z.B. Grundstücksmakler, Möbeldesigner und Handwerker, usw.)

Das Gerät besitzt eine Laserorientierungsfunktion, d.h. es sendet einen roten Laserstrahl aus, mit dem Sie während des Gebrauchs leicht auf ein Objekt zielen können. Der automatische Temperaturabgleich des Geräts ergibt ein genaueres Messergebnis und zeigt gleichzeitig die exakte Umgebungstemperatur an.

SICHERHEITSHINWEISE BESTIMMUNGSGEMÄSSER GE

Das elektronische Vielfachmessgerät GT-UDM-07 ist ein Lasergerät der Klasse II und entspricht den internationalen Sicherheitsrichtlinien 21CFR 1040.10, 1040.11 und EN 60825-1 / A2: 2001/A1: 2002.

Die Etiketten auf dem Gerät nicht entfernen.

ACHTUNG Laser-Strahlung Nicht in den Strahl blicken DIN EN 60825-1/A2:2001/A1:2002 Max. Leistung 1 mW bei 650 nm Laserprodukt der Klasse 2

- Bei der Verwendung von batteriebetriebenen Geräten Schutz gegen Feuergefahr sowie gegen Körper – und Sachschäden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften zu beachten.

- Lesen Sie diese Anleitung gründlich durch, bevor Sie wenden.

- Bewahren Sie diese Anleitung auf und geben Sie diese an andere Nutzer weiter, falls Sie das Gerät weitergeben.

Halten Sie Ihren Arbeitsbereich in Ordnung!

Unordnung im Arbeitsbereich führt zu Unfallgefahren

Berücksichtigen sie Umgebungseinflüsse!

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Halten Sie Kinder fern!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor.

Verwenden Sie das Gerät nicht, wenn Sie müde sind.

Nicht in den Laserstrahl blicken.

Den Laserstrahl nicht direkt auf die Augen anderer Personen richten.

Das Gerät nicht auf Augenhöhe aufstellen, und nicht auf oder in der Nähe reflektierender Oberflächen verwenden, da der Laserstrahl in Ihre oder die Augen anderer Personen projiziert werden könnte.

Den Laserstrahl nicht mit einem Fernglas oder Vergrößerungsglas ansehen.

SICHERHEITSHINWEISE SICHERHEITSHINWEISE

Benutzen Sie das richtige Gerät!

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben.

Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Gerät nicht fallen lassen. Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen.

Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktionieren wird. Benutzen Sei das Gerät nicht, wenn irgendein Teil defekt ist.

Bewahren Sie Ihre Geräte sicher auf!

Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Reparaturen:

Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften.

Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Bitte beachten Sie auch Folgendes:

Wenn Sie das Gerät nicht entsprechend dieser Bedienungsanleitung benutzen, kann der vorgesehene Schutz beeinträchtigt sein.

Zusätzliche Sicherheitshinweise für Laser

Achtung! Laserstrahlen!

Nicht in den Laserstrahl hineinschauen.

Den Laserstrahl nicht mit optischen Instrumenten betrachten.

• Dieser Laser entspricht der Klasse 2 nach EN 6 A1:2002 + A2:2001.
  Tauschen Sie die Laserdiode nicht gegen einen anderen Typ aus. Lassen Sie einen defekten Laser von einer Kundendienstwerkstatt reparieren.
  • Verwenden Sie den Laser ausschließlich zum Zielen.
  • Schauen Sie niemals direkt bzw. absichtlich in den Laserstrahl.
• Verwenden Sie keine optischen Geräte, um den Laserstrahl betrachten
• Stellen Sie das Werkzeug nicht in einer solchen Lage auf, dass der Laserstrahl Personen auf Kopfhöhe kreuzen kann.
  • Lassen Sie keine Kinder in die Nähe des Lasers.

SICHERHEITSHINWEISE SICHERHEITSHINWEISE

Entsorgung des Gerätes

Sollte das Gerät nicht mehr benutzt werden können, wenden Sie sich bitte an den zuständigen Müllbeseitigungsverband. Hier erhalten Sie Informationen zur fachgerechten Entsorgung.

Bevor es losgeht ...

Batteriehinweise

4 Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien ordnungsgemäß an den vorgesehen Sammelstellen zu entsorgen.

• Batterien niemals wieder aufladen! Explosionsgefahr!
• Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschließ oder auseinander nehmen.
• Beim Einlegen auf die richtige Polarität achten.
• Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
• Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!

- Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern! Erhöhte Auslaufgefahr!

- Bei Nichtbeachtung können Batterien über ihre Endsp hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden.

- Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontak mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehen einen Arzt aufsuchen.

- Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.

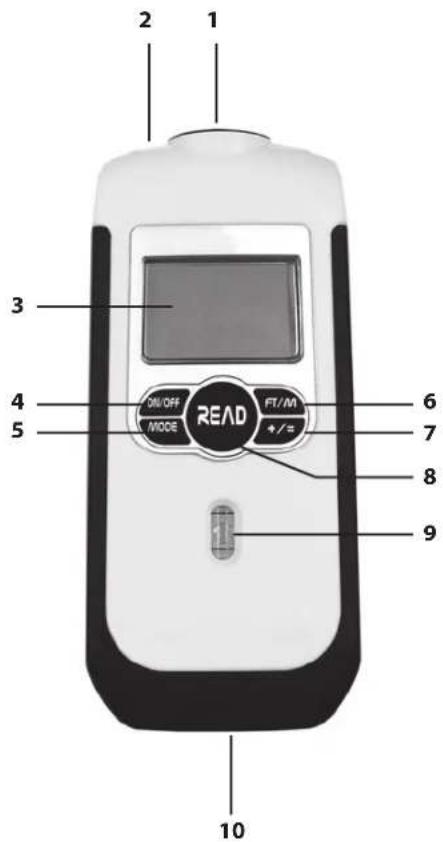

TEILEBEZEICHNUNG / LIEFERUMFANG

1. Ultraschallsender /-empfänger
2. Peillaser zum Anvisieren des Messpunktes
3. Zweireihiges LCD-Display
   Die Daten in der oberen Reihe zeigen das aktuelle Messergebnis und die Daten in der unteren Reihe das Speicher-/Rechenergebnis an.
4. ON/OFF - Ein-/ Austaste
5. MODE - Diese Taste kurz drücken, um die Messung zu löschen oder zum Menü zurückzukehren, um in den Längen-, Flächen- oder Volumenmodus zu wechseln. Halten Sie die Taste für ca. 2 Sekunden gedrückt, um die Längen-, Flächen- oder Volumenmessung zu speichern.
6. FT/M - Diese Taste leicht drücken, um zwischen Meter und Fuß umzustellen. Bei der Einstellung Fuß (FT) werden die Ergebnisse mit zwei Zahlen (Fuß und Inch) angezeigt. Halten Sie die Taste für ca. 2 Sekunden gedrückt, um die aktuelle Umgebungtemperatur anzuzeigen.
7. +/= - Diese Taste leicht drücken, um die gemessene Länge, Fläche oder das Volumen zu addieren. Halten Sie die Taste für ca. 2 Sekunden gedrückt, um den zuletzt gespeicherten Längen-, Flächen- oder Volumenwert zu lesen und anzuzeigen.
8. READ - Diese Taste drücken, um die Messung zu starten. Halten Sie die Taste gedrückt und bewegen Sie das Gerät während des Messvorgangs, damit dynamische Werte abgelesen werden können.
9. Wasserwaage
10. Messreferenz --- die Abstandsmessung wird ab Ende des Geräts berechnet.
    – Batteriefach an der Rückseite (nicht abgebildet)
11. 9 V Blockbatterie der Größe 6F22 (nicht abgebildet)

TEILEBEZEICHNUNG / LIEFERUMFANG

2 1 3 4 5 ON/OFF MODE READ FT/M +/= 6 7 8 9 10

BEDIENUNG

Batterie einsetzen

Öffnen Sie den Batteriefachdeckel an der Rückseite des Gerätes, ziehen Sie den Anschlussschuh etwas hervor und drücken Sie die Batterie (9 V Blockbatterie der Größe 6F22/6LR61) auf den Anschlussschuh. Legen Sie die Batterie in das Fach ein und schließen Sie den Batteriefachdeckel.

B_Länge/Fläche/Volumen L=Länge W=Breite H=Höhe

C_Speicher

D_Speicher, Rechenergebnis

E_Aktuelles Messergebnis

F_Wird bei unzureichender Stromzufuhr im Display angezeigt

G_Quadratfuß

H_Kubikfuß

I_Meter/Quadratmeter/Kubikmeter

BEDIENUNG

Vermeidung von Messfehlern

Beachten Sie bitte folgende Punkte, um Messfehler zu vermeiden:

1. Messungen durch Glas hindurch sind nicht möglich
2. Entfernungsmessung von geräuschabsorbierenden Gegenständen (z.B. Gardinen) ist nicht möglich.
3. In Abhängigkeit von der Oberflächenbeschaffenheit des gegenüberliegenden Objektes kann es zu Messfehlern kommen.

4. Das Gerät muss 90° zur gegenüberliegenden Oberfläche ausgerichtet werden (Wasserwaage benutzen).

5. Starker Wind kann zu Messfehlern führen

6. Objekte zwischen dem Messobjekt und dem Gerät können die Messgenauigkeit beeinträchtigen

7. Bei Entfernungsmessungen im maximalen Entfernungsmessbereich kann es zu Messfehlern kommen (Messbereich 0,6 – 16 m bzw. 2 – 53 ft).

- Wenn sich die gemessene Entfernung außerhalb des angegebenen Bereichs befindet:

- Wenn sich das gemessene Ergebnis außerhalb des angegebenen Bereichs befindet: Hier erscheint die Fehlermeldung „Err“ in der unteren Zeile des Displays.

1. Bei der Addition verschiedener Parameter (z.B. Länge plus Fläche), wird das „+“ ignoriert und das Display zeigt das gleiche Ergebnis aus der vorherigen Messung an.

BEDIENUNG

1. In der Nähe von weiteren Ultraschallgeräten oder Hochfrequenztönen: Die Geräuschquelle(n) während der Messung ausschalten.
2. Bei ungünstigen Messverhältnissen: Temperatur und Luftfeuchte beeinflussen die Messgenauigkeit - die Temperatur des Geräts sollte mit der Umgebungstemperatur übereinstimmen, besonders bei Messungen größerer Entfernungen (zwischen 12 m und 16 m / 40 ft bis 53 ft), relative Luftfeuchte sollte über 48 %, und die gemessene Fläche sollte mindestens 3 m x 3 m betragen.
3. Bei Entfernungsmessungen in schmalen Fluren oder Gängen, kann es zu Messfehlern kommen.

Je weiter die Entfernung, desto breiter muss der freizuhaltende Bereich in Messrichtung sein.

Nur während der tatsächlichen Messungen, solange die Taste READ gedrückt gehalten wird, ist der Laser Pointer aktiviert, um den gegenüberliegenden Messpunkt zu markieren.

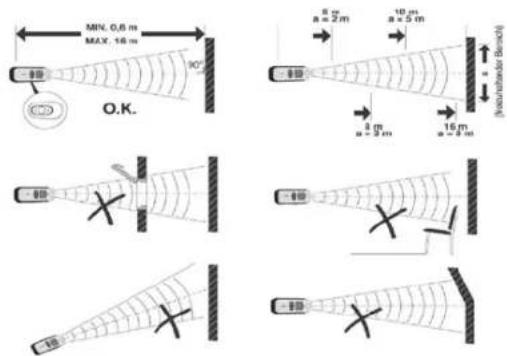

Beachten Sie die folgende Abbildung:

MIN. 0,8 m MAX. 16 m O.K. 10° 8 m a = 2 m 10 μm a = 5 m 16 m a = 3 m Hedrofrikaeder Beam X X X X X

BEDIENUNG

Abstandsmessung

• Halten Sie das Gerät mit Hilfe der Wasserwaage senkrecht in Richtung des gemessenen Objekts (z. B. die Wand).
  • Die ON/OFF -Taste drücken, um das Gerät zu starten, das Gerät ist betriebsbereit.

Wurde der zuletzt gemessene Wert gelöscht, zeigt das Display:

• Die READ -Taste drücken, um den Abstand zwischen der Messreferenz und dem angepeilten Objekt zu messen.
- Weiterhin die READ - Taste drücken und das Gerät bewegen, um dynamische Werte zu erhalten; der gemessene Abstand wird im oberen Teil des Displays angezeigt;
- Gleichzeitig die FT/M - Taste drücken, um angelsächsische oder metrische Maßeinheiten anzuzeigen (voreingestellte Maßeinheit: metrisches System).

Tipps:

A. Das gemessene Objekt sollte eine harte Oberfläche aufweisen und nicht durch Hindernisse blockiert werden;
B. Um genaue Ergebnisse zu erzielen, eine große, glatte, harte Oberfläche auswählen;
C. Ist die gemessene Oberfläche zu klein, unregelmäßig oder zu weich, so kann eine Spanplatte auf der Oberfläche des gemessenen Objekts verwendet werden;
D. Mit diesem Gerät kann nicht durch Glas gemessen werden;
E. Das Gerät sollte sich während der Messung weiter als 60 cm vom gemessenen Objekt befinden;

BEDIENUNG

F. Um ein genaues Messergebnis zu erreichen, sollte die Temperatur des Geräts mit der Umgebungstemperatur übereinstimmen.
G. Der Abstand wird ab Ende des Geräts gemessen (10, Messreferenz).

Addition

- Die READ - Taste drücken – der Messwert erscheint um oberen Bereich des Displays;

- Die +I = - Taste drücken, um den Additionsmodus einzugeben – das „ ^+ “ Zeichen erscheint im Display und das Ergebnis wird gleichzeitig im unteren Bereich des Displays angezeigt (die +I = - Taste erneut drücken, um die Addition abzubrechen);

• Die READ - Taste erneut drücken, um eine zweite Messung durchzuführen – der Messwert erscheint im oberen Bereich des Displays;

• Die +/= - Taste erneut drücken, um die Summe im unteren Bereich des Displays anzuzeigen;

• Durch Wiederholen der e.g. Schritte wird die Summierung setzt.

BEDIENUNG

Addition (mit M-Speicher)

- Nehmen Sie die Messung vor. Speichern Sie das Endergebnis indem Sie die MODE-Taste für mind. 2 Sek. gedrückt halten bis ein Doppel-Piepton ertönt. „M+“ erscheint im Display.

- Neue Messung wie beschrieben starten: READ-Taste drücken;

- Die +/- - Taste drücken um in den Additionsmodus zu wechseln - , " +" erscheint im Display;

- Speicher zum letzten Messergebnis addieren: +/- mind. 2 Sek. gedrückthalten bis ein Doppel-Piep ertönt. „M+“ verschwindet vom Display. In der unteren Zeile im Display steht nun der Speicherwert.

- Die +/- Taste kurz drücken - das Ergebnis der letzten Messung + gespeicherte Messung wird im Display angezeigt.

fortge-

BEDIENUNG

Fläche

• Die MODE - Taste drücken um in den Flächenmodus zu wechseln und erscheint zur Berechnung einer Raumfläche;

- Das Längenzeichen „L“ im Display blinkt und zeigt die Ihnen ausgeführte Messung an. Die READ - Taste drücken, um das Längenmaß zu erhalten, welches im oberen Bereich des Display angezeigt wird. (Schritt 1);

- Das Breitenzeichen „W“ im Display blinkt und zeigt die nächste, auszuführende Messung an. Die READ - Taste drücken, um das Breitenmaß zu erhalten, welches im oberen Bereich des Displays angezeigt wird (Schritt 2);

Die Fläche wird automatisch im unteren Bereich des Displays angezeigt;

- Das erneute Drücken der READ - Taste wechselt im oberen Bereich des Displays zwischen der Länge und Breite hin und her;

– Die MODE - Taste drücken, um die Daten aus dem Display zu löschen – nun kann eine neue Flächenberechnung durchgeführt werden.
- Um in den Messmodus zu wechseln, die MODE - Taste erneut drücken;

BEDIENUNG

Tipps:

Mit dem einzelnen Drücken der MODE - Taste kann zwischen der Länge, Fläche und dem Volumen hin- und hergewechselt werden. Bei vorhandenen Daten im Display wird das Drücken der MODE - Taste die aktuellen Daten löschen – der Modus bleibt unverändert.

Flächenaddition im Flächenmodus:

- Die MODE -Taste gedrückt halten um die berechnete Fläche aus der ersten Messung zu speichern; gleichzeitig erscheint das „M+“-Zeichen im Display. Ein Doppel-Piepton ertönt.

- Die MODE - Taste drücken, um die momentan angezeigten Daten zu löschen – nun kann die zweite Messung und Berechnung durchgeführt werden (Schritte 1 und 2 unter dem Absatz Fläche befolgen);

- Nach Erhalt der gewünschten Fläche aus der zweiten Berechnu +/- drücken, um in den Additionsmodus zu wechseln. Das „+“-Zeichen erscheint im Display.

BEDIENUNG

- Speicherinhalt zum letzten Messergebnis addieren: +/- -Taste mindestens 2 Sekunden gedrückt halten bis eine Doppel-Piep ertönt. „M+“ verschwindet vom Display, in der unteren Zeile steht nun der Wert aus dem Speicher.

- Die + / = - Taste drücken – die Summe beider Flächen erscheint im unteren Bereich des Displays;

• Die o.g. Schritte wiederholen, um die gemessene Fläche weiter zu addieren.

Volumen

• Die MODE - Taste drücken, um in den Volumenmodus zu wechseln und • erscheint im Display zur Berechnung des Raumvolumens;

- Das Längenzeichen „L“ im Display blinkt um anzuzeigen, Längenmessung stattfindet. Die READ - Taste drücken, um die Länge zu messen, das Ergebnis erscheint im oberen Bereich des Displays. (Schritt 1)

BEDIENUNG

- Das Breitenzeichen „W“ im Display blinkt und zeigt die nächste, auszuführende Messung an. Die READ - Taste drücken, um die Breite Displayessen, das Ergebnis erscheint im oberen Bereich des Displays. (Schritt 2);

- Das Höhenzeichen „H“ im Display blinkt und zeigt die nächste, auszuführende Messung an. Die READ - Taste drücken, um die Höhe zu messen, das Ergebnis erscheint im oberen Bereich des Displays. (Schritt 3);

- Das Volumen wird automatisch im unteren Bereich angezeigt;

- Das erneute Drücken der READ - Taste wechselt im oberen Bereich des Displays zwischen der Länge, Breite und Höhe hin und her;

• Die MODE - Taste drücken, um die Daten aus dem Display zu löschen

- nun kann eine neue Volumenberechnung durchgeführt werden; dass Undien den Messmodus zu wechseln, die MODE - Taste erneut drücken.

Tipps:

Mit dem einzelnen Drücken der MODE - Taste kann zwischen der Länge, Fläche und dem Volumen hin- und hergewechselt werden. Bei vorhandenen Daten im Display wird das Drücken der MODE - Taste die aktuellen Daten löschen – der Modus bleibt unverändert.

BEDIENUNG

Volumenaddition im Volumenmodus:

- Die MODE - Taste gedrückt halten um das berechnete Volumen aus der ersten Messung zu speichern - das „M+“-Zeichen e Display. Ein Doppel-Piepton ertönt.

- Die MODE-Taste drücken, um die momentan angezeigten Daten zu löschen – nun kann die zweite Messung und Berechnung durchgeführt werden (Schritte 1 und 3 unter dem Absatz Volumen befolgen).

- Nach Erhalt des errechneten zweiten Volumens die +/- - Taste drücken, um in den Additionsmodus zu wechseln. Das „+“ -Zeichen erscheint im Display. Ein Doppel-Piepton ertönt.

- Speicherinhalt zum letzten Messergebnis addieren: +/=-Taste mindestens 2 Sekunden gedrückt halten bis eine Doppel-Piep ertönt. „M+“ verschwindet vom Display, in der unteren Zeile im steht nun der Wert aus dem Speicher.

BEDIENUNG

- Die +/- - Taste drücken – die Summe beider Volumen erscheint im unteren Bereich des Displays;

• Die o.g. Schritte wiederholen, um die gemessenen Volumen weiter zu addieren.

Temperaturanzeige

Die FT/M Taste für ca. 2 Sekunden drücken – die Temperatur erscheint im unteren Bereich des Displays. Ist das angelsächsische System eingestellt (ft/in), wird die Temperatur in °F (Farenheit), ist das metrische System eingestellt (m), wird die Temperatur in °C (Celsius) angezeigt.

READ - Taste erneut drücken, um in den Messmodus zurückzukehren.

Batterieanzeige

Leere Batterie: Hier erscheint das Zeichen ständig im Display um Sie Display zu erinnern, die Batterie zu wechseln.

Gerät ausschalten

Halten Sie die Taste ON/OFF gedrückt, bis sich das Gerät ausschaltet. Nach ca. 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

REINIGUNG TECHNISCHE DATEN

Der Ultraschall-Entfernungsmesser ist wartungsfrei. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.

AUFBEWAHRUNG

Bewahren Sie das Gerät an einem trockenen und frostfreien Ort. Das Gerät muss außerhalb der Reichweite von Kindern aufbewahrt werden.

ENTSORGUNG

Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen an den dafür vorgesehenen Sammelstellen abgeben werden. Verpackungsmaterialien sind Rohstoffe. Entsorgen Sie diese im Interesse des Umweltschutzes umweltgerecht. Geben Sie unbrauchbar gewordene Altgeräte an Sammelstellen für Elektroschrott ab. Ihre örtliche Verwaltung informiert Sie gerne.

Name Ultraschall-Entfernungsmesser
Typ GT-UDM-07
Empfohlene Verwendung In geschlossenen Räumen
Messbereich 0,6 bis 16 m (2' bis 53')
Kalkulationsbereich:	Länge 9999,99 m (9999' 11")
	Fläche	99999,9 m^2 (99999.9 Quadratfuß)
	Volumen	999999 m^3 (999999 Kubikfuß)
Auflösung 0,01m
Wellenlänge des Lasers 630~660nm
Temperaturbereich 0°C bis +40°C
Laserklasse Klasse 2
Stromversorgung 9 V Blockbatterie der Größe6F22/6LR61
Stromverbrauch < 50 mA
Automatische Abschaltung		Das Gerät schaltet sich beiNichtverwendung nach ca. 60Sekunden automatisch ab.
Betriebstemperatur 0°C bis 40°C (32°F bis 104°F)
Größe (Länge x Breite x Höhe)		155 mm x 72 mm x 41 mm
Gewicht Ca. 150 g (ohne Batterie)
