BEDIENUNGSANLEITUNG IAN 283481 Livarno Lux

TV-HINTERGRUNDBELEUCHTUNG

Montage-, Bedienungs- und Sicherheitshinweise

IAN 283481

GB IE NI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 29

A

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

GERMANY

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 283481

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

ALLEMAGNE

Tél.: [phone]

Fax: [phone]

E-mail :[e-mail]

www.briloner.com

IAN 283481

Beschermingsklasse: III/

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

DUITSLAND

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.com

IAN 283481

Legende der verwendeten Piktogramme......Seite 30

Einleitung......Seite 30

Bestimmungsgemäße Verwendung......Seite 30

Lieferumfang......Seite 31

Teilebeschreibung......Seite 31

Technische Daten......Seite 31

Sicherheit......Seite 31

Sicherheitshinweise....Seite 31

Sicherheitshinweise zu Batterien....Seite 32

Inbetriebnahme......Seite 32

LED-Band verbinden......Seite 33

LED-Band kürzen......Seite 33

LED-Band montieren......Seite 33

LED-Band mittels Fernbedienung ein-/ausschalten......Seite 33

Batterie einsetzen / wechseln (Fernbedienung) ...... Seite 34

Wartung und Reinigung......Seite 34

Entsorgung......Seite 34

Garantie und Service ...... Seite 35

Garantie......Seite 35

Hersteller / Serviceadresse ...... Seite 35

Konformitätserklärung......Seite 35

Legende der verwendeten Piktogramme
	Anweisungen lesen!		Warn- und Sicherheitshinweise beachten!
	Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.		Warnung! Stromschlaggefahr!
	Der Artikel ist nur zur Leuchtdekoration geeignet, da die Farbwertanteile des Artikels im Bereich gemäß Verordnung (EU) 2015 / 1428, Artikel 3, Absatz 2 liegen, und ist nicht zur Verwendung in anderen Anwendungen bestimmt.		So verhalten Sie sich richtig
	Gleichstrom Vorsicht! Explosionsgefahr!
	Hertz (Frequenz) USB-Anschluss	→
	Watt (Wirkleistung)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Schutzklasse III		Umweltschäden durch falsche Entsorgung der Batterien!

TV-Hintergrundbeleuchtung

Einleitung

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese

Anleitung gehört zu diesem Produkt und

enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.

Dieses Gerät ist nur für den Einsatz in privaten Haushalten und nicht für den kommerziellen Gebrauch vorgesehen. Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand elektrischem Schlag etc. verbunden.

Der Artikel ist nur zur Leuchtdekoration geeignet, da die Farbwertanteile des Artikels im Bereich gemäß Verordnung (EU) 2015 / 1428, Artikel 3, Absatz 2 liegen, und ist nicht zur Verwendung in anderen Anwendungen bestimmt.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 LED-Band mit USB-Anschluss
3 LED-Bänder (je 50 cm)
3 Verbinder (je 35 cm)
3 Direktverbinder
1 Fernbedienung
1 Kabelhalter
1 Montage- und Bedienungsanleitung

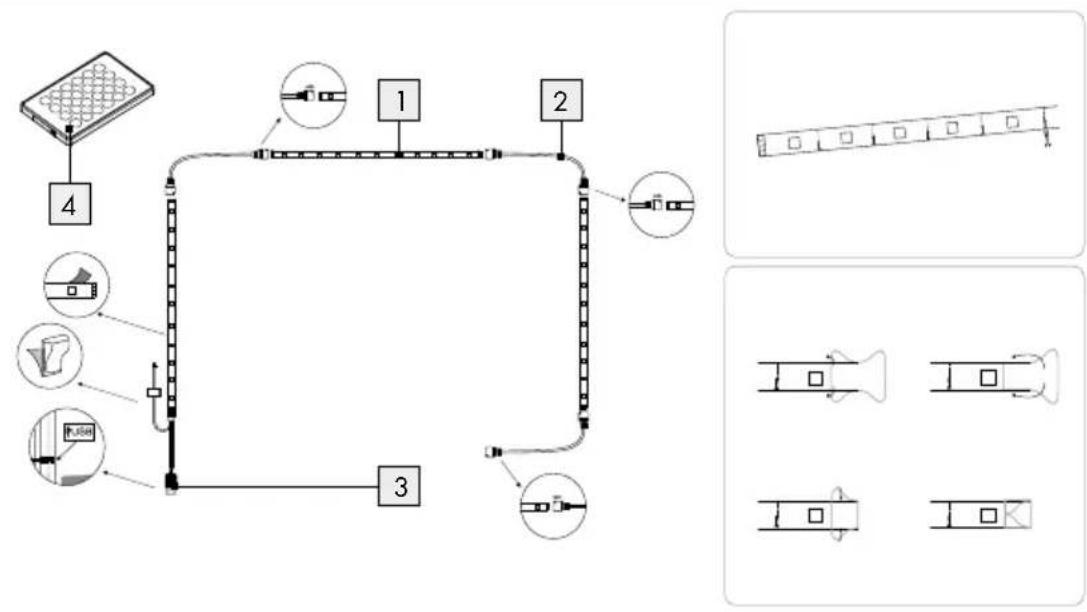

Teilebeschreibung

1 LED-Band
2 Steckverbindung
3 USB-Stecker
4 Fernbedienung
5 Kabelhalterung

TechnischeDaten

Modellnr.: 14120005L

Betriebsspannung: SELV 5V ---

LED-Band: 4 x 12 LED max. 2,5 W

Schutzklasse: III/

Schutzart: IP20

LED nicht austauschbar

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Gebrauch das LED-Band auf etwaige Beschädigungen. Benutzen Sie Ihr LED-Band niemals, wenn Sie irgendwelche Beschädigungen feststellen.

⚠️ WARNUNG! Eine beschädigte Netzanschlussleitung bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an die Servicestelle oder eine Elektrofachkraft. Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten. Das Gerät enthält keine Teile, welche vom Verbraucher gewartet werden können.

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Artikels übereinstimmt (siehe „Technische Daten“).

■ Vermeiden Sie unbedingt die Berührung der netzspannungsführenden Leitungen und Kontakte mit Wasser oder anderen Flüssigkeiten.

- Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

■ Montieren Sie die Leuchte nicht auf feuchten oder leitenden Untergründen.

- Dieses LED-Band darf mit einem anderen LED-Band nicht elektrisch verbunden werden.

Schützen Sie das Produkt vor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.

Nicht mit scharfen Klammern oder Nägeln befestigen.

Trennen Sie den USB-Stecker vor der Montage, Demontage oder Reinigung von dem angeschlossenen Gerät.

Fassen Sie niemals den Stecker oder das LED-Band mit nassen Händen an.

■ Verwenden Sie ausschließlich die mitgelieferten Einzelteile, ansonsten erlöschen alle Gewährleistungsansprüche.

Dieser Artikel darf nicht mit dem Stromnetz verbunden werden, während er in der Verpackung ist, sofern nicht die Verpackung für Ausstellungszwecke

angepasst wurde. Legen Sie den Artikel vollständig aus, bevor Sie ihn an das Gerät anschließen.

Vermeiden Sie Brand- und Verletzungsgefahr

Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht ausgetauscht werden.
Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht hat, ist die gesamte Leuchte zu ersetzen.
Bei Betrieb nicht aus kurzem Abstand in die LED schauen.
Die LED nicht mit einem optischen Instrument (z.B. Lupe) betrachten.

⚠️ WARNUNG! Durch die extrem schnelle Geschwindigkeit des Lichtwechsels könnte es bei Kindern oder vorbelasteten Personen (z. B. durch psychische Krankheiten) unter Umständen zu Beeinträchtigungen des Sehvermögens kommen.

So verhalten Sie sich richtig

• Lassen Sie das LED-Band oder Verpackungsmaterial nicht achtlos liegen. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation.
  Montieren Sie das LED-Band so, dass es vor Verschmutzung und zu starker Erwärmung geschützt ist.
  Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Verwenden Sie das LED-Band in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.
  Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit dem LED-Band selbst vertraut.
  Um das LED-Band vollständig von der Stromversorgung zu trennen, muss der USB-Stecker von dem angeschlossenen Gerät getrennt werden.

Sicherheitshinweise zu Batterien

⚠️ WARNUNG! LEBENSGEFAHR! Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht!

Werfen Sie Batterien niemals in Feuer oder Wasser!
Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

Im Falle eines Auslaufens der Batterie entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Entfernen Sie die Batterie, wenn sie längere Zeit nicht verwendet worden ist, aus dem Gerät!

Gefahr der Gerätebeschädigung

Ausschließlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird auf dem Batteriefach angezeigt!
■ Reinigen Sie Batterie- und Gerätekontakt vor dem Einlegen falls erforderlich!
Entfernen Sie eine verbrauchte Batterie umgehend aus dem Gerät!

- Inbetriebnahme

□ Entfernen Sie alle Verpackungsmaterialien vor dem ersten Gebrauch.

LED-Band verbinden

Sie haben die Möglichkeit, das LED-Band 1 individuell zu verbinden.

A WARNUNG! LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Trennen Sie die

Leuchte vor sämtlichen Arbeiten am LED-Band 1 vom Stromnetz. Ziehen Sie dazu den USB-Stecker 3 aus dem USB-Anschluss.

□ Verbinden Sie das LED-Band 1 mithilfe der Steckverbindungen 2.
□ Wählen Sie zwischen einem langen Stecker oder einer Direktverbindung.
☐ Beim Verbinden muss der mit „+“ markierte Pol des LED-Bandes 1 an der Seite der Steckverbindung 2 mit dem Pfeil liegen. Achten Sie hierbei auf die korrekte Verpolung (+ G R B <-> + G R B).
☐ Überprüfen Sie den richtigen Sitz.

LED-Band kürzen

Sie haben die Möglichkeit, das LED-Band 1 individuell zu kürzen.

⚠️ WARNUNG! LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG!

☐ Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band 1 vom Stromnetz.
□ Ziehen Sie dazu den USB-Stecker 3 aus dem USB-Anschluss.
□ Wählen Sie die gewünschte Länge des LED-Bandes aus.

Hinweis: Achten Sie darauf, dass Sie das LED-Band 1 an der richtigen Stelle kürzen.

☐ Die Schnittstelle liegt genau in der Mitte der Plus- und Minus-Pole und ist mit einer weißen Linie gekennzeichnet.

☐ Kürzen Sie das LED-Band 1 mittels einer Schere.

□ Achten Sie darauf, dass Sie vor der Benutzung das offene Ende des LED-Bandes 1 mit dem Klebestreifen abkleben.

⚠️ACHTUNG: Nach dem Kürzen lässt sich das LED-Band 1 nicht mehr miteinander verbinden.

- LED-Band montieren

Hinweis: Achten Sie darauf, dass die Montagefläche sauber, fettfrei und trocken ist. Andernfalls kann die Haftbarkeit des Klebebands beeinträchtigt sein.

Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche ein USB-Anschluss befindet.

□ Wählen Sie eine geeignete Montagefläche aus.
☐ Entfernen Sie die Schutzfolie von der Rückseite des LED-Bandes 1.
☐ Entfernen Sie die Schutzfolie von der Rückseite der Kabelhalterung 5.
□ Kleben Sie die Kabelhalterung an die gewünschte Stelle.
Klemmen Sie die Infrarotdiode in die Kabelhalterung.
□ Kleben Sie das LED-Band 1 mit dem Klebeband auf die Montagefläche und drücken Sie es fest an.
□ Stecken Sie den USB-Stecker 3 in den USB-Anschluss.

Ihre Leuchte ist nun betriebsbereit.

- LED-Band mittels Fernbedienung ein-/ausschalten

Hinweis: Platzieren Sie die Infrarotdiode des Empfängers so, dass sie mit der Fernbedienung 4 ohne dazwischen liegende Hindernisse angesteuert werden kann.

Hinweis: Die Reichweite der Fernbedienung beträgt ca. 4 m.

□ Entfernen Sie vor dem Einschalten den Sicherungsstreifen am Batteriefach.
Drücken Sie die ON-Taste, um die Leuchte einzuschalten.
Drücken Sie die OFF-Taste, um die Leuchte auszuschalten.

Folgende Funktionen stehen Ihnen zur Verfügung:

Taste 📷: Lichtstärke erhöhen

Taste ⚙️: Lichtstärke verringern

5 x R: gewünschte Farbe einstellen

5 x G: gewünschte Farbe einstellen

5 x B: gewünschte Farbe einstellen

1 x W: gewünschte Farbe einstellen

Taste FLASH: schneller Farbwechsel

Taste STROBE: langsamer Farbwechsel

Taste FADE: langsamer fließender Farbwechsel

Taste SMOOTH: fließender Farbwechsel

● Batterie einsetzen / wechseln (Fernbedienung)

Hinweis: Bitte beachten Sie den Aufdruck auf der Rückseite der Fernbedienung 4.

Drücken Sie den Entriegelungshebel nach innen und ziehen Sie das Batteriefach heraus. Entnehmen Sie ggf. die verbrauchte Batterie. Setzen Sie eine neue Batterie in das Batteriefach ein. Verwenden Sie nur Batterien vom Typ CR2025 3V. Hinweis: Achten Sie dabei auf die korrekte Polarität. Diese wird auf der Fernbedienung 4 angezeigt.

☐ Schieben Sie das Batteriefach wieder in die Fernbedienung.

- Wartung und Reinigung

WARNING! LEBENSGEFAHR DURCH

ELEKTRISCHEN SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band 1 vom Stromnetz. Ziehen Sie dazu den USB-Stecker 3 aus dem USB-Anschluss.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.

□ Verwenden Sie zur Reinigung des LED-Bandes 1 ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Umweltschäden durch falsche Entsorgung der Batterien!

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und /oder das Gerät über die angebotenen Sammeinrichtungen zurück. Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

• Garantie und Service

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14120005L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Hersteller / Serviceadresse

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

DEUTSCHLAND

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 283481

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklärung

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

CE

BRILONER LEUCHTEN GMBH

Im Kissen 2

DE-59929 Brilon

GERMANY

Last Information Update · Version des

Stand der Informationen: 12 / 2016

Ident.-No.: 14120005L122016-BE
