GTWS06s - Wetterstation GlobalTronics - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Wetterstation
Marke	GlobalTronics
Modell	GTWS06s
Stromversorgung Basisstation	2 LR6 (AA) Batterien / 1,5 V
Stromversorgung Sensor	2 R03 (AAA) Batterien / 1,5 V
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Zeitempfang	DCF77 Zeitsignal (77,5 kHz)
Innenbereich Temperaturbereich	0 °C bis +50 °C
Außenbereich Temperaturbereich	-15 °C bis +60 °C
Luftfeuchtigkeitsbereich	20 % bis 90 % RH
Luftdruck	Anzeige in hPa mit Diagramm der letzten 12 Stunden
Wettervorhersage	Symbole (sonnig, bewölkt, regnerisch, schnee) und Trend
Mondphasen	Automatische Anzeige nach Datum
Alarme	2 einstellbare Alarme mit Schlummerfunktion (5 Min.)
Maximale Anzahl Sensoren	Bis zu 3 kabellose Sensoren
Sensorübertragungsreichweite	100 m im Freifeld
Sendefrequenz	433 MHz
Sensorschutz	IP31 (spritzwassergeschützt)
Garantie	3 Jahre
Pflege	Mit einem leicht feuchten Tuch reinigen; scheuernde Reinigungsmittel vermeiden
Sicherheit	Batterien außerhalb der Reichweite von Kindern aufbewahren; nicht Feuchtigkeit oder extremer Hitze aussetzen
Enthaltenes Zubehör	1 kabelloser Sensor, 4 Batterien, Bedienungsanleitung

Häufig gestellte Fragen - GTWS06s GlobalTronics

Wie stelle ich die Uhrzeit manuell ein?

Um die Uhrzeit manuell einzustellen, halten Sie die MODE/SET-Taste gedrückt, bis das Jahr blinkt. Verwenden Sie die +/--Tasten, um das Jahr einzustellen, und drücken Sie dann MODE/SET zur Bestätigung. Wiederholen Sie dies für Monat, Datum, Stunde und Minuten. Wählen Sie schließlich das 12- oder 24-Stunden-Format.

Wie lege ich die Batterien in die Station und den Sensor ein?

Legen Sie zuerst die Batterien in den kabellosen Sensor ein: 2 Batterien vom Typ R03 (AAA) 1,5 V unter Beachtung der Polarität. Legen Sie dann 2 Batterien LR6 (AA) 1,5 V in die Basisstation ein. Warten Sie etwa 30 Minuten für die Datenerfassung.

Was tun, wenn die Station kein Zeitsignal empfängt?

Überprüfen Sie den Standort: Stellen Sie die Station in der Nähe eines Fensters auf, fern von elektronischen Geräten. Aktivieren Sie den Empfang manuell, indem Sie die -/ZONE-Taste gedrückt halten, bis das Funksymbol erscheint. Wenn der Empfang fehlschlägt, stellen Sie die Uhrzeit manuell ein.

Wie füge ich einen zusätzlichen Sensor hinzu?

Öffnen Sie das Batteriefach des neuen Sensors, stellen Sie mit dem Wahlschalter eine Sensornummer (1, 2 oder 3) ein. Legen Sie die Batterien ein. Halten Sie an der Station die CHANNEL-Taste gedrückt, bis OUT blinkt. Die Station erkennt den Sensor automatisch.

Wie stelle ich die Alarme ein?

Drücken Sie MODE/SET, um A1 oder A2 auszuwählen. Halten Sie die Taste 2 Sekunden lang gedrückt, bis die Stunden blinken. Verwenden Sie +/- zur Einstellung der Stunden, drücken Sie dann MODE/SET für die Minuten. Aktivieren Sie anschließend den Alarm, indem Sie + drücken, bis das entsprechende Symbol angezeigt wird.

Wie interpretiere ich die Wettervorhersage?

Die Symbole zeigen das erwartete Wetter in den nächsten 12 bis 24 Stunden: sonnig, leicht bewölkt, bewölkt, regnerisch oder schnee. Die Genauigkeit beträgt etwa 75 %. Die Trendpfeile zeigen die Druckentwicklung: stabil, steigend (Verbesserung) oder fallend (Verschlechterung).

Wie reinige ich die Wetterstation?

Reinigen Sie die Station mit einem leicht feuchten Tuch. Verwenden Sie niemals scharfe, scheuernde Reinigungsmittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Was tun, wenn die Anzeige abnormal ist oder falsche Werte angezeigt werden?

Setzen Sie die Station zurück: Entfernen Sie die Batterien aus der Basisstation und allen Sensoren und setzen Sie sie wieder ein. Wenn das Problem weiterhin besteht, halten Sie die CHANNEL-Taste gedrückt, bis das Display blinkt, und drücken Sie dann die TX-Taste am Sensor, um die Übertragung zu erzwingen.

Wie ändere ich die Temperatureinheit zwischen °C und °F?

Halten Sie an der Basisstation die MIN/MAX-Taste etwa 2 Sekunden lang gedrückt. Öffnen Sie beim Sensor das Batteriefach und drücken Sie die C/F-Taste.

Wie aktiviere ich die Schlummerfunktion?

Wenn der Alarm ertönt, drücken Sie die LIGHT/SNOOZE-Taste, um den Ton für 5 Minuten zu unterbrechen. Sie können diese Aktion mehrmals wiederholen. Um den Alarm vollständig auszuschalten, drücken Sie eine beliebige andere Taste.

BEDIENUNGSANLEITUNG GTWS06s GlobalTronics

Das bietet die Funkwetterstation 7

Wetterstation in der Übersicht 8

Inbetriebnahme 12

Über das Zeitsignal 15

- Allgemein 15

- Funkempfang starten 16

- Uhrzeit und Datum manuell stellen 17

- Funkempfang manuell starten 18

Standort wählen 20

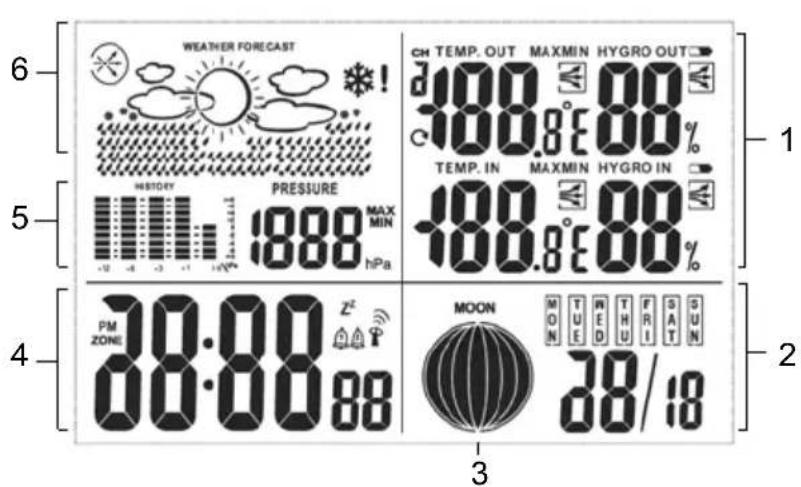

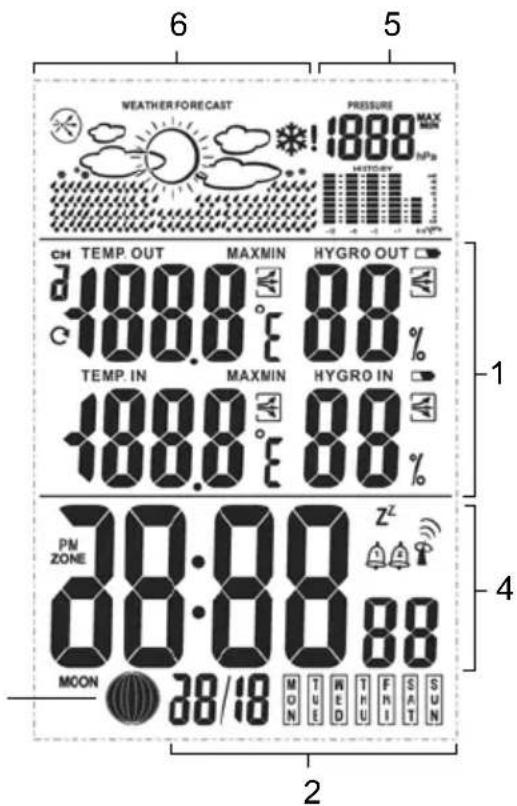

Display-Anzeigen 25

- Basisstation 25

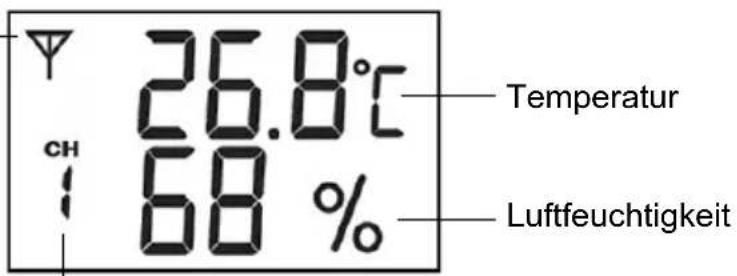

- Funksensor 26

Zeitfunktionen 27

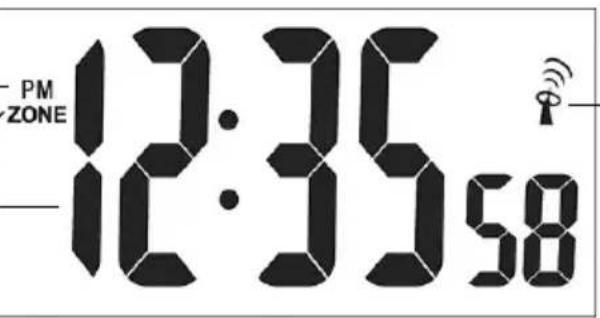

- Uhrzeit und Datum 27

- Weckfunktion 28

- Weckfunktion ein- und ausschalten 28

INHALTSVERZEICHNIS

Wetterdaten 30

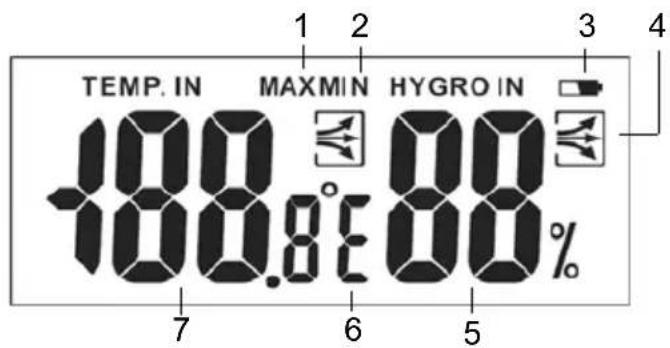

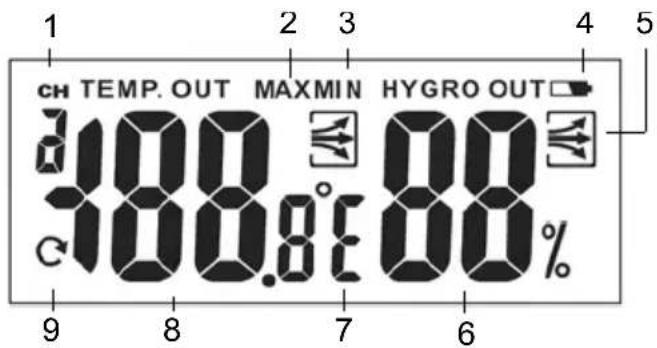

• Temperatur und Luftfeuchtigkeit 30
• Wettertrend 33

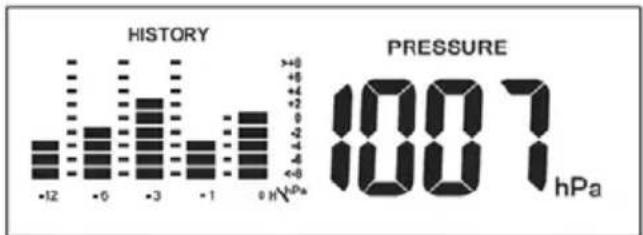

• Luftdruck 34

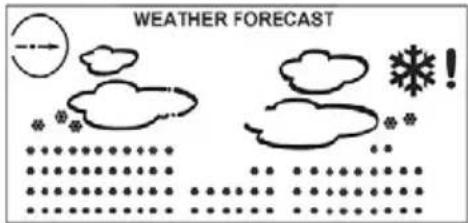

• Wettervorhersage 35

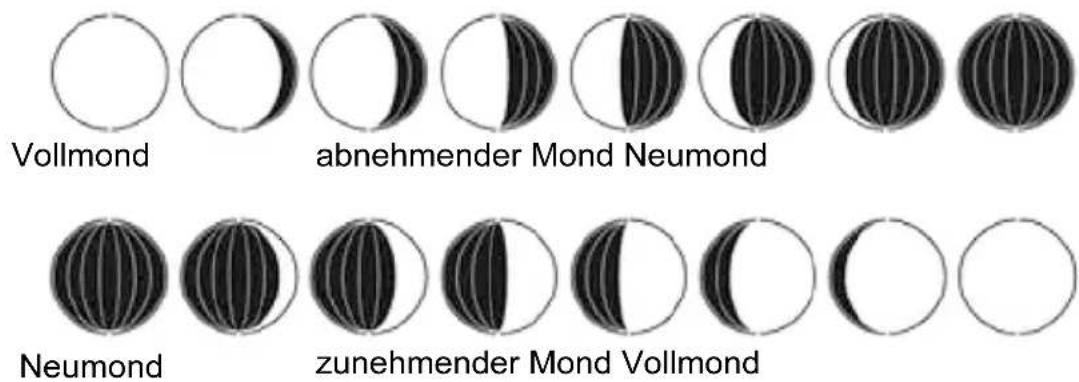

Mondphasen 38

Sonstige Funktionen 38

• Licht einschalten 38
• Batteriewechsel-Anzeige 38
• Maßeinheit der Temperatur ändern 39
• Wetterstation zurücksetzen 40
• Uhrzeit einer anderen Zeitzone anzeigen lassen 41

Störung und Abhilfe 43

Reinigen 44

Technische Daten 44

Konformitätserklärung 45

Entsorgen 46

Garantiekarte 47

■Sicherheit

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Verwendungszweck

Die Wetterstation - bestehend aus Basisstation und Funksensor - zeigt unterschiedliche Wetterdaten (Luftdruck, Temperatur etc.) aus der näheren Umgebung an. Aus den gemessenen Wetterdaten ermittelt die Wetterstation eine Wettervorhersage.

Die Wetterstation zeigt außerdem Datum, Uhrzeit und Mondphasen an und verfügt zusätzlich über eine Weckfunktion.

Für die gewerbliche Nutzung in der Wettervorhersage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Gefahr für Kinder

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Wetterstation, Funksensor und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr von Verletzungen

• Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Achtung - Sachschäden

• Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
• Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.
• Der Funksensor ist gegen Feuchtigkeit geschützt muss aber vor direkter Feuchtigkeit, z. B. Regen, geschützt werden.

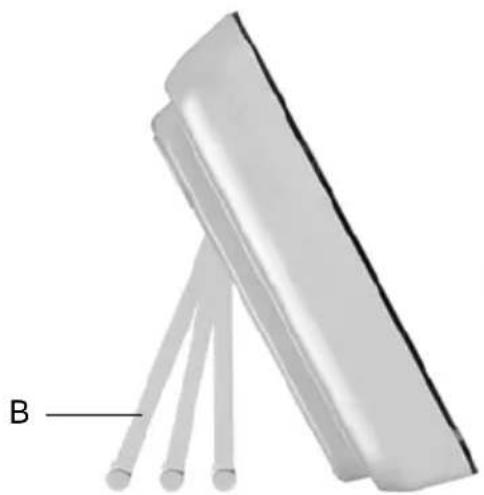

• Am Ständer der Basisstation befinden sich gummierte Flächen als Rutschsicherung. Da die Möbel- bzw. Bodenoberflächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummierungen angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter die Basisstation.

• Nehmen Sie die Batterien aus Basisstation und Funksensor heraus, wenn diese verbraucht sind oder wenn Sie die Wetterstation länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

• Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
• Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen und beachten Sie die Garantiebedingungen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Wetterstation zu reinigen. Hierbei könnten die Oberflächen zerkratzen.

Lieferumfang

• Wetterstation, bestehend aus Basisstation und Funksensor
  ●2 Batterien Typ LR6 (AA) / 1,5 V (Basisstation)
  ●2 Batterien Typ R03 (AAA) / 1,5 V (Funksensor)
  •Bedienungsanleitung mit Garantie
  •Kurzanleitung

■Das bietet die Funkwetterstation

Wetterstation

• Genaue Uhrzeit durch den Empfang eines Zeitzeichensenders
• 12- oder 24-Stunden-Anzeige für zwei Zeitzonen
• Datums- und Wochentagsanzeige
• Innentemperaturanzeige in °C / °F
• Außentemperaturanzeige in °C / °F mit bis zu drei Sensoren an verschiedenen Messpunkten
• Innen- und Außen-Luftfeuchtigkeitsanzeige
  • Minimum/Maximum-Anzeige für Temperatur, Luftfeuchtigkeit und Luftdruck
• Wettertrendanzeige und Temperaturtrendanzeige
• Aktuelle und zurückliegende Luftdrucktendenzanzeige
• Symbole für die Wettervorhersage
  •Mondphasenanzeige
  •Batteriekontrollanzeige

Sensor

• Temperaturanzeige in °C/°F
  •Luftfeuchtigkeitsanzeige
• Reichweite bis zu 100 Metern (in freiem Gelände)

■Wetterstation in der Übersicht

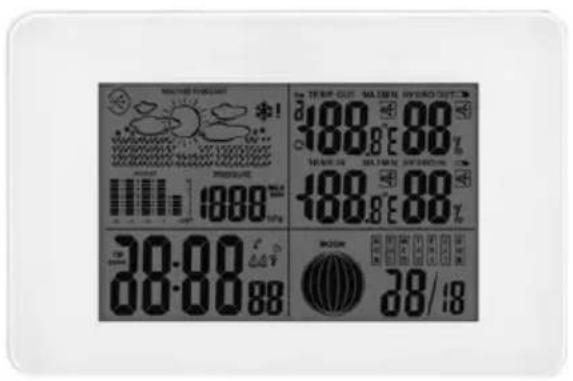

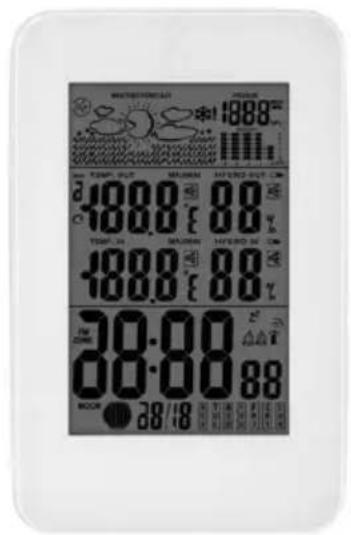

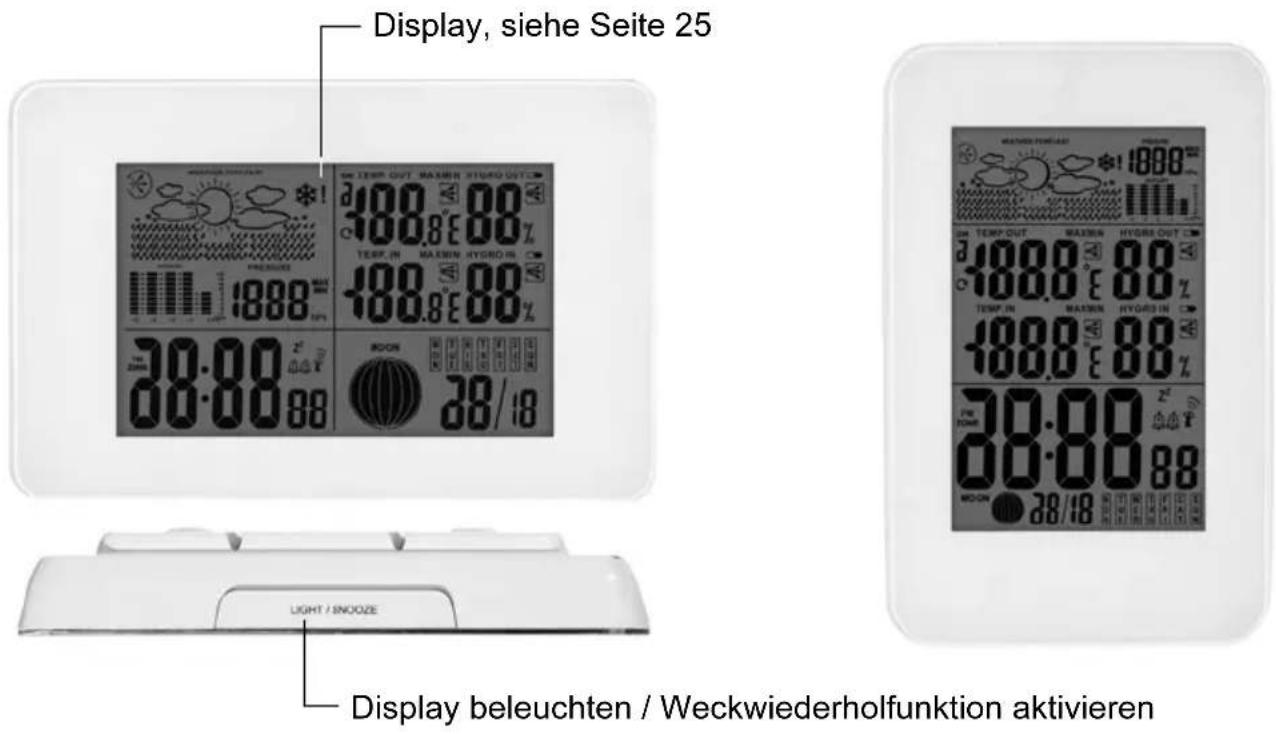

Basisstation - Ansicht von vorne und von oben

Display, siehe Seite 25 1888 30.00 00:00 88 38/18 LIGHT / ENOOZE Display beleuchten / Weckwiederholfunktion aktivieren

Basisstation - rechte Seitenansicht

gespeicherte MIN- und MAX-Daten anzeigen

Werte einstellen (verringern)

Funkempfang manuell starten

Werte einstellen (erhöhen)

Weckfunktion ein- und ausschalten

Einstellmodus aktivieren

vorgenommene Einstellungen speichern

Wetterdaten der vorhanden Funksensoren abrufen

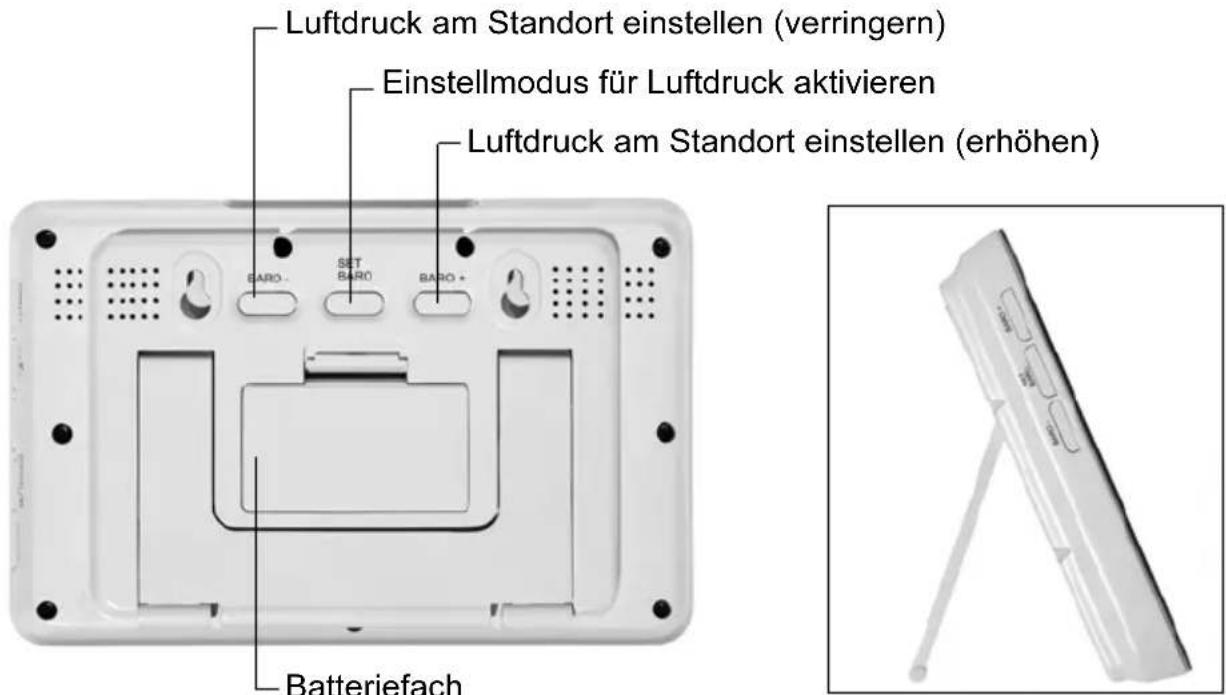

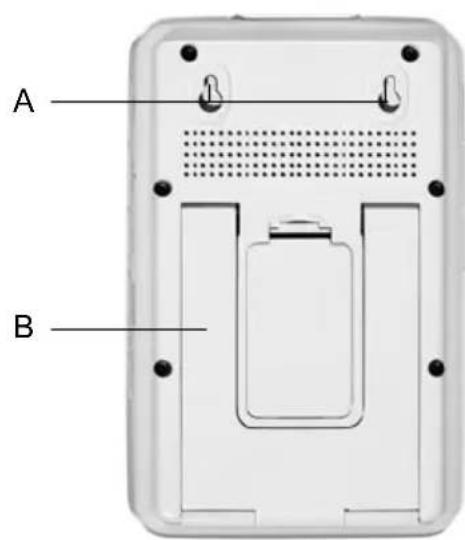

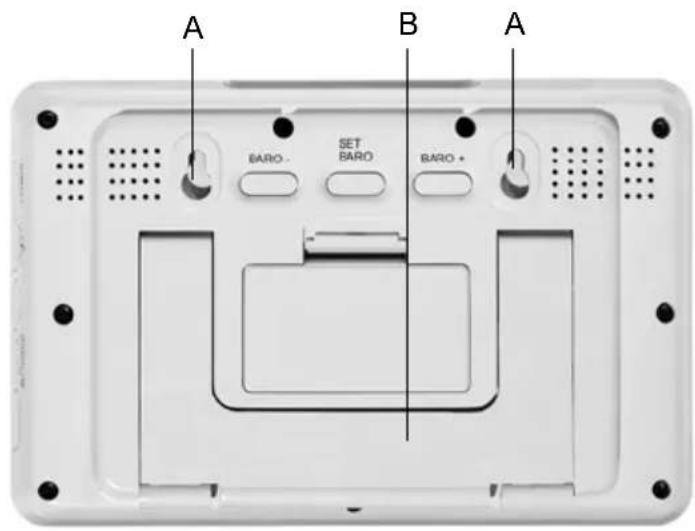

Basisstation - Rückseite

Luftdruck am Standort einstellen (verringern) Einstellmodus für Luftdruck aktivieren Luftdruck am Standort einstellen (erhöhen) Batteriefach

Bei dem anderen Wetterstations-Typ befinden sich die BARO-Tasten an der linken Seite.

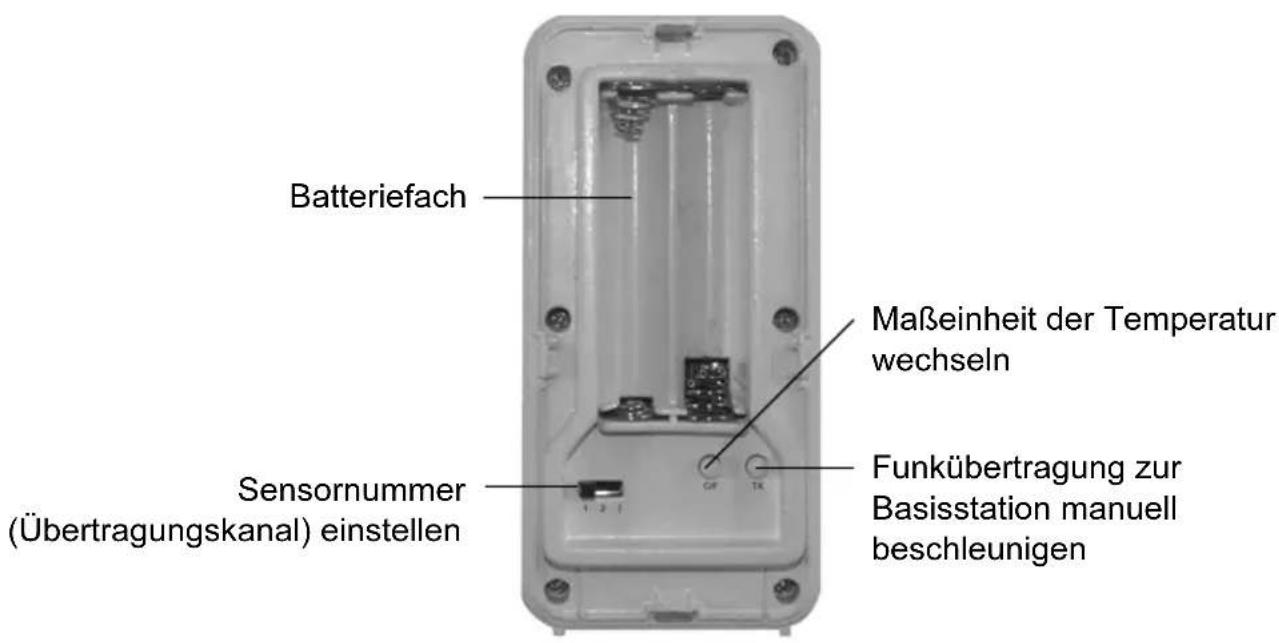

Funksensor

Batteriefach Maßeinheit der Temperatur wechseln Sensornummer (Übertragungskanal) einstellen Funkübertragung zur Basisstation manuell beschleunigen

■Inbetriebnahme

Batterien einlegen

Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Funksensor ein und erst danach in die Basisstation. Nur so kann die Wetterstation einwandfrei funktionieren.

Funksensor

1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Funksensors.
2. Legen Sie 2 Batterien des Typs R03 (AAA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).
3. Setzen Sie die Batteriefach-Abdeckung wieder auf.

Weitere Funksensoren nutzen

Die Wetterstation wird mit einem Funksensor ausgeliefert. Sie können die Wetterstation jedoch mit bis zu drei Funksensoren betreiben. Zusätzliche Funksensoren sind über unseren Service erhältlich, siehe ab Seite 47.

• Die Funksensoren können sich in verschiedenen Räumen oder im Freien befinden.
- Jedem Sensor muss eine eigene Sensornummer (Sensornummer = Nummer des Übertragungskanals) zugewiesen werden (1 bis 3).
- Für die Schnee- und Frostwarnung wertet die Wetterstation nur die Daten des Sensors mit der kleinsten Nummer aus (Standardmäßig 1).

Vorgehensweise:

1. Entfernen Sie Batteriefach-Abdeckung auf der Rückseite der Funksensoren.
2. Stellen Sie mit den Schiebschaltern für jeden Funksensor eine eigene Sensornummer ein.
3. Setzen Sie die Batteriefach-Abdeckungen wieder auf die Funksensoren.
4. Halten Sie an der Basisstation die Taste CHANNEL gedrückt, bis die Anzeige für die Wetterdaten OUT blinkt.
   Die Basisstation ruft jetzt die Wetterdaten aller vorhandenen Funksensoren ab.

Basisstation

1. Klappen Sie die Batteriefach-Abdeckung auf.

2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).

3. Setzen Sie die Batteriefach-Abdeckung wieder auf und klappen Sie sie zu.
4. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die Basisstation, um alle Wetterdaten zu sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Luftdruck einstellen

Der Luftdruck ist abhängig von der Höhenlage, d.h. im Gebirge herrscht ein geringerer Luftdruck als im Flachland. Damit die Luftdruckangaben der Wetterdienste vergleichbar sind, werden sie auf Meereshöhe (Normalnull) umgerechnet angegeben.

Für eine ordnungsgemäße Funktion Ihrer Wetterstation, müssen Sie daher den aktuellen Luftdruckwert Ihres Geräte-Standortes eingeben. Informationen hierzu bekommen Sie im Internet oder bei den örtlichen Behörden Ihrer Stadt oder Gemeinde. Wenn Sie einmal den aktuellen (auf Normalnull bezogenen) Luftdruck in die Wetterstation eingegeben haben, zeigt diese immer den auf Normalnull bezogenen Luftdruck des Standortes an.

1. Halten Sie die Taste SET/BARO gedrückt, bis der Display-Teil, der den Luftdruck anzeigt, anfängt zu blinken.
2. Stellen Sie mit den Tasten BARO- bzw. BARO+ den Luftdruck ein. Beachten Sie dabei die Anzeige im Display.
3. Drücken Sie abschließend erneut SET/BARO

Wenn Sie die Taste BARO- bzw. BARO+ gedrückt halten, erfolgt der Vorlauf der angezeigten Werte schneller.

■Über das Zeitsignal

Allgemein

Die in der Wetterstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichen-Sender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Basisstation von den Batterien mit Strom versorgt wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal über die im Funkwecker eingebaute Ferrit-Stabantenne in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt.

Die Basisstation schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei starken Gewittern, läuft das Gerät präzise weiter und schaltet dann zur nächsten vorgesehenen Zeit wieder automatisch auf Empfang.

Funkempfang starten

Wenn die Batterien in der Basisstation eingelegt sind, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet. Außerdem wird das Display kurz beleuchtet und ein Piepton ertönt.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anzeigt: Je mehr Funkwellen im Display angezeigt werden, desto besser ist der Empfang.

Sobald das Signal in ausreichender Stärke empfangen wurde, werden im Display die entsprechenden Daten angezeigt und das Funkturm-Symbol wird dauerhaft angezeigt. Dieser Vorgang kann einige Minuten dauern.

Die Wetterstation schaltet ab sofort mehrmals täglich automatisch auf Empfang und vergleicht die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

Die Uhrzeit läuft in diesem Fall - ausgehend von der Startzeit „00:00“ - normal weiter.

• Prüfen Sie zunächst, ob der Standort der Basisstation geeignet ist, siehe Seite 20.
• Sie können den Empfangsvorgang nochmals manuell starten, siehe Seite 18, oder
• Sie warten ab, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser.

- Wenn an Ihrem Standort der Empfang nicht möglich ist, können Sie Uhrzeit und Datum manuell stellen, siehe nächstes Kapitel.

Uhrzeit und Datum manuell stellen

1. Halten Sie die Taste MODE/SET. gedrückt, bis die Jahresanzeige im Display blinkt.
2. Stellen Sie mit den Tasten +/△ oder -/○/ZONE das Jahr ein.
3. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Monatsanzeige.
4. Stellen Sie mit den Tasten +/△ oder -/°/ZONE den Monat ein.
5. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Datum-sanzeige.
6. Stellen Sie mit den Tasten +/☐ oder -/☐ /ZONE das Tagesdatum ein.
7. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Stundenanzeige.
8. Stellen Sie mit den Tasten +/☐ oder -/☐ /ZONE die korrekte Stundenzeit ein.
9. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Minutenanzeige.
10. Stellen Sie mit den Tasten +/△ oder -/○ /ZONE die korrekte Minutenzeit ein.
11. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Anzeige für das 12- und 24-Stunden-Uhrzeitformat.

Beim 12-Stunden-Format werden Nachmittagsstunden mit PM im Display gekennzeichnet.

1. Stellen Sie mit den Tasten +/△ oder -/° /ZONE das gewünschte Uhrzeitformat ein.
2. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Zonen-einstellung (+12/-12).
3. Stellen Sie mit den Tasten +/△ oder -/∅ /ZONE den Zeitunterschied zu einer anderen Metropole oder Region ein (falls gewünscht).
   Weitere Informationen zur Zeitzonen-Funktion, siehe Seite 41.
4. Drücken Sie abschließend MODE/SET, um den Vorgang zu beenden.

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige läuft dennoch präzise weiter.

Um den Empfang des Zeitzeichens manuell zu starten, halten Sie die Taste -/ /ZONE gedrückt, bis das Funksignal-Symbol wieder angezeigt wird und die Wetterstation auf Empfang schaltet.

Beachten Sie:

• War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendet und die Uhrzeit im Display läuft normal weiter.
• Bei erfolgreichem Empfang stellt sich der Funkwecker auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

■Standort wählen

ACHTUNG

• Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
  – Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.
• Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Feuchtigkeit, z. B. Regen, geschützt werden.

Allgemein

Basisstation und Funksensor tauschen die Daten über eine Radiofrequenz aus. Daher ist der Standort entscheidend für die Reichweite der Funkverbindung. Beachten Sie:

• Der maximale Abstand zwischen Basisstation und Funksensor darf 100 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Funksensor.

• Geräte wie Fernseher, schnurlose Telefone, Computer und Leuchtstoffröhren können den Funkempfang ebenfalls stören.

• Stellen Sie Basisstation und Funksensor nicht direkt auf den Boden. Dies schränkt die Reichweite ein.

• Bei niedrigen Temperaturen im Winter kann die Leistung der Funksensor-Batterien deutlich abfallen. Dies vermindert die Sende-Reichweite.

Bezüglich des Funkempfangs zwischen Zeitzeichensender und Basisstation beachten Sie folgende Punkte:

- Stellen Sie die Basisstation möglichst in Fensternähe auf.

- Halten Sie Abstand zu Fernsehgeräten, PCs und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollten sich nicht in unmittelbarer Nähe der Wetterstation befinden.

- Während der Nachtstunden ist der Empfang meistens besser. Falls der Wecker tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden sofort und in voller Stärke empfangen wird.

- Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.

- Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten.

Basisstation

GEFAHR

Bei der Wandinstallation dürfen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Löcher besteht ansonsten Stromschlaggefahr!

A B A BARO - SET BARO BARO +

A B

• Sie können die Basisstation aufstellen oder aufhängen. Die Basisstation hat hierfür einen herausklappbaren Standfuß (B) sowie zwei Aufhäng-Ösen (A).
• Der Standfuß hat drei Arretierungspositionen.
• Stellen oder hängen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

- Stellen Sie oder hängen Sie den Funksensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

■Display-Anzeigen
Basisstation

6 WEATHER FORECAST CH TEMP. OUT MAXMIN HYGRO OUT 100.8°C 88% 100.8°C 88% TEMP. IN MAXMIN HYGRO IN 100.8°C 88% 5 HISTORY PRESSURE MAX MIN hPa 4 PM ZONE 30:00 z² 00:00 88 MOON MON TUE WED THU FRT SUT 38/18 2

6 5 WEATHER FORECAST PRESSURE MAX MIN 1888 hPa HISTORY CH TEMP OUT MAXMIN HYGRO OUT 2188.0 °C 80 % C TEMP IN MAXMIN HYGRO IN 1888.0 °C 80 % PM ZONE 30:00 88:00 88 MOON 38/18 MON TUE WTH FIS S MON TUE D U TH I T SUN 1 4 2

1	Wetterdaten, siehe Seite 30
2	Datums- und Wochentagsanzeige, siehe Seite 27
3	Mondphasenanzeige, siehe Seite 38
4	Zeit- und Weckzeitanzeige, siehe Seite 27
5	Luftdruckanzeige, siehe Seite 34
6	Wettervorhersage, siehe Seite 35

Funksensor

Symbol für Funkverbindung zwischen Basisstation und Funksensor (Anzeige nur während der Funkübertragung)

26.8°C Temperature CH 68 % Luftfeuchtigkeit

eingestellte Sensornummer (= Übertragungskanal)

■Zeitfunktionen Uhrzeit und Datum

12 Stunden-Format

Zeitzone

Uhrzeit in Stunden, Minuten + Sekunden

- PM ZONE 12:35:58

Symbol für Funkempfang vom Zeitzeichensender

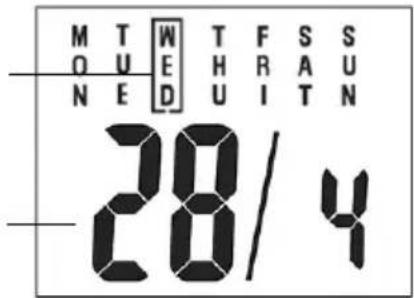

aktueller Wochentag

Tag und Monat

Sie können mit der Basistation zwei unterschiedliche Weckzeiten einstellen. Beispielsweise können Sie sich morgens und nach dem Mittagsschlaf wecken lassen, indem Sie beide Alarmzeiten aktivieren.

1. Wählen Sie durch Drücken der Taste MODE/SET die gewünschte Weckzeit aus (A1 oder A2).
2. Halten Sie die Taste MODE/SET ca. 2 Sekunden gedrückt, wenn Sie die gewünschte Weckzeit ausgewählt haben. Die Stundenanzeige der Weckzeit (A1 oder A2) blinkt.
3. Stellen Sie mit den Tasten +/△ oder -/° /ZONE die gewünschte Weckstunde ein.
4. Drücken Sie MODE/SET, um die Einstellung zu speichern. Im Display blinkt die Minutenanzeige.
5. Stellen Sie mit den Tasten +/∅ oder -/∅ /ZONE die gewünschte Weckminute ein.
6. Drücken Sie MODE/SET, um die Einstellung zu speichern. Die Weckzeit ist eingestellt und aktiviert.

Weckfunktion ein- und ausschalten

Die Weckfunktion wird mit der Taste +/ð ein- und ausgeschaltet.

- 1x drücken: wird angezeigt, A1 ist aktiv

-2x drücken: wird angezeigt, A2 ist aktiv

• 3x drücken: 1 und 2 werden angezeigt, A1 und A2 sind aktiv
• 4x drücken: 1 und 2 werden gelöscht, A1 und A2 sind nicht mehr aktiv

Weckalarm beenden

Zur eingestellten Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

• Weckwiederholung - Drücken Sie die Taste LIGHT/SNOOZE, um den Alarm für 5 Minuten zu unterbrechen. Dieser Vorgang kann mehrfach wiederholt werden.
• Weckalarm ganz ausschalten - Drücken Sie eine beliebige Taste der Basisstation, um den Alarm zu beenden.
• Autostopp-Funktion - Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus.
• Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung

Drücken Sie 1x die Taste LIGHT/SNOOZE.

Das Wecksignal verstummt für ca. 5 Minuten. Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Dieser Vorgang kann mehrfach wiederholt werden.

■Wetterdaten

Temperatur und Luftfeuchtigkeit

Dieser Bereich ist im Display in zwei Teile getrennt. Der obere Teil OUT zeigt die vom Funksensor gemessenen Werte an, der untere Teil IN die von der Basisstation erfassten Daten. Aus technischen Gründen kann die relative Luftfeuchtigkeit nur im Temperaturbereich 0 - 60 °C ermittelt werden.

Wird im Display-Teil OUT für die relative Luftfeuchtigkeit „LL“ angezeigt, liegt die Luftfeuchtigkeit entweder a) außerhalb des Messbereichs von 20 % oder b) die Außentemperatur ist unter 0 °C gefallen. Im Fall b) wird aus technischen Gründen „LL“ angezeigt.

Display-Bereich Funksensor

OUT

1	aktueller Übertragungskanal zur Basisstation
2	gespeicherte Maximal- und Minimalwerte
3	Trend für Temperatur, siehe Seite 33
4	Batteriewechselanzeige, siehe Seite 38
5	Trend für Luftfeuchtigkeit, siehe Seite 33
6	Luftfeuchtigkeit in Prozent
7	Maßeinheit der Temperatur: °C oder °F
8	Temperatur
9	Zeichen, dass die Sensoren automatisch nacheinander abgefragt werden (nur wenn mehr als ein Sensor verwendet wird)

Mit der Taste CHANNEL können Sie zwischen den Funksensoren wechseln: CH1, CH2, CH3 oder automatischer Wechsel zwischen allen Sensoren. Sind weniger als drei Sensoren in Gebrauch, werden nicht vorhandene Funksensoren beim Wechsel übersprungen. Ist nur ein Funksensor in Gebrauch (Standard), steht die Auto-Wechsel-Funktion nicht zur Verfügung.

Display-Bereich Basistation

IN

1	gespeicherte Maximal- und Minimalwerte
2	Trend für Temperatur, siehe Seite 33
3	Batteriewechselanzeige, siehe Seite 38
4	Trend für Luftfeuchtigkeit, siehe Seite 33
5	Luftfeuchtigkeit in Prozent
6	Maßeinheit der Temperatur: °C oder °F
7	Temperatur

Mit der Taste MIN/MAX erhalten Sie die höchsten und geringsten Werte der letzten 24 Stunden in Bezug auf Temperatur und Luftfeuchtigkeit angezeigt.

• 1x drücken: die MAX-Werte werden angezeigt
• 2x drücken: die MIN-Werte werden angezeigt
• 3x drücken: normale Display-Anzeige

Die MIN- und MAX-Werte werden jede Nacht um 00:00 automatisch gelöscht.

Die Wetterstation verfügt außerdem über einen Temperaturalarm. Weitere Informationen hierzu siehe Seite 36.

Wettertrend

Für die von der Basisstation und dem Funksensor gemessenen Werte für Temperatur und Luftfeuchtigkeit wird der Trend in Form eines Pfeils angezeigt:

Trend

Temperatur

Luftfeuchtigkeit

steigend konstant

fallend

Luftdruck

Die Entwicklung des Luftdrucks innerhalb der letzten 12 Stunden wird in Form eines animierten Balkendiagramms angezeigt. Die Einteilung geht dabei von -1 (vor 1 Stunde) bis -12 (vor 12 Stunden).

Neben dem Balkendiagramm wird der aktuell herrschende Luftdruck in hPa (Hektopascal) angezeigt.

Drücken Sie die Taste MIN/MAX, um den höchsten gespeicherten Wert der letzten 12 Stunden angezeigt zu bekommen. Durch nochmaliges Drücken erhalten Sie den geringsten gemessenen Wert angezeigt.

MAX- und MIN-Wert werden fortlaufend gemessen und gespeichert. Ein manuelles Löschen dieser Werte ist daher nicht möglich.

In Verbindung mit der Wettervorhersage, siehe nächstes Kapitel, sind weitere Wetterdeutungen möglich. Zwei Beispiele:

• Wettervorhersage zeigt Regen, der Luftdruck fällt schnell und stark ab >> starker Regen ist wahrscheinlich.
• Wettervorhersage zeigt Regen, der Luftdruck ist in den letzten 12 Stunden gestiegen aber in den letzten 3 Stunden wieder etwas abgefallen >> leichter Regen ist wahrscheinlich.

Wettervorhersage

Nach der Inbetriebnahme können die Angaben zur Wettervorhersage etwa 12 Stunden noch nicht genutzt werden, da die Wetterstation diese Zeit benötigt, um die Wetterdaten zu sammeln und auszuwerten.

Die Wettervorhersage ergibt sich aus den gesammelten Daten und den dabei gemessenen Luftdruckänderungen.

Die Vorhersage bezieht sich auf das Gebiet um die Wetterstation mit einen Radius von etwa 30 bis 50 km für einen Zeitraum der nächsten 12 bis 24 Stunden.

Die Genauigkeit der Wettervorhersage liegt dabei etwa bei 75%.

WEATHER FORECAST

sonnig

WEATHER FORECAST

leicht bewölkt

WEATHER FORECAST

bewölkt

WEATHER FORECAST

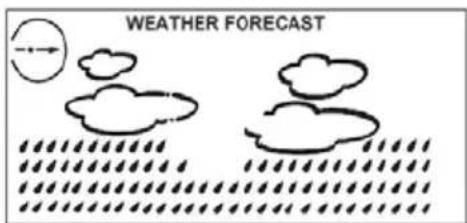

regnerisch

WEATHER FORECAST

Schneefall

Frostwarnung - Wenn der Funksensor eine Temperatur zwischen + 1 °C und -1 °C misst, besteht Frostgefahr und ein Schneeflocken-Symbol blinkt.

Fällt die Temperatur dauerhaft unter -1 °C, wird das Schneeflocken-Symbol dauerhaft angezeigt.

Beachten Sie: Auch wenn der Tempertaturalarm nicht angezeigt wird, besteht bei Temperaturen um den Gefrierpunkt grundsätzlich immer Frostgefahr bzw. Gefahr von Eisglätte. Der Außensor kann nur die lokale Temperatur am Aufstellungsort messen.

Nur wenn mehr als ein Funksensor in Gebrauch ist: Beim Temperaturalarm wird immer der Funksensor mit der niedrigsten Sensornummer ausgewertet.

Wenn die Symbole für die Wettervorhersage anfangen zu blinken und der Luftdruck fällt, ist dies ein Anzeichen für Wetterverschlechterung, z. B durch eine aufziehende Sturmfront.

Voraussetzung für eine korrekte Anzeige ist allerdings, dass Sie den Luftdruck an Ihrem Standort eingestellt haben, siehe Seite 14.

Wenn der Luftdruck wieder steigt, werden die Symbole wieder dauerhaft angezeigt.

Im oberen Bereich zeigt ein Pfeil die Wettertendenz an. Zeigt er nach oben oder unten, ist der Luftdruck innerhalb einer Stunde mehr als 1 hPa gestiegen oder gesunken.

konstanter Luftdruck = Wetterlage unverändert

steigender Luftdruck = Wetter wird besser

fallender Luftdruck = Wetter wird schlechter

■Mondphasen

Die angezeigten Mondphasen werden automatisch mit dem Datum aktualisiert.

■Sonstige Funktionen

Licht einschalten

Drücken Sie die Taste LIGHT/SNOOZE, um die Display-Beleuchtung für einige Sekunden einzuschalten.

Batteriewechsel-Anzeige

Für Basisstation und Funksensor gibt es jeweils eine eigene Batteriewechsel-Anzeige.

Wenn das Symbol für den Batteriewechsel im Display angezeigt wird, müssen Sie die eingelegten Batterien von Basisstation (Symbol neben IN) bzw. Funksensor (Symbol neben OUT) gegen neue austauschen. Gehen Sie dann vor, wie ab Seite 12 beschrieben.

Beachten Sie:

• Die Batteriewechselanzeige für die Funksensoren (Symbol neben OUT) zeigt den Batteriewechsel für die jeweils angezeigte Kanalnummer an.
• Bei einem Batteriewechsel gehen alle Einstellungen verloren. Gehen Sie nach dem Batteriewechsel vor, wie ab Seite 16 beschrieben.
• Tauschen Sie immer alle Batterien aus und verwenden Sie nur solche, die in den „Technischen Daten“ aufgeführt sind.
• Beachten Sie die richtige Polarität (+/-) beim Einlegen der Batterien.
• Entsorgen Sie die alten Batterien umweltgerecht, siehe Seite 46.

Maßeinheit der Temperatur ändern

Die Temperatur kann von Basiseinheit und Funksensor jeweils in °C oder in °F angezeigt werden.

Basiseinheit

Halten Sie die Taste MIN/MAX ca. 2 Sekunden gedrückt, um die angezeigte Maßeinheit zu wechseln.

Funksensor

1. Öffnen Sie die Batterieklappe auf der Rückseite.
2. Drücken Sie auf die Taste C/F.

Wetterstation zurücksetzen

Wenn im Display der Basisstation offensichtlich falsche Werte angezeigt werden, sollten Sie die Wetterstation auf den Lieferzustand zurücksetzen.

1. Nehmen Sie die Batterien aus der Wetterstation und legen Sie sie erneut ein.

Wenn die Batterien in der Basisstation eingelegt sind, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet. Außerdem wird das Display kurz beleuchtet und ein Piepton ertönt.

Nach ca. 20 Sekunden beginnt die Anzeige zu blinken und die Daten der Funksensoren werden aktuell abgerufen.

1. Beachten Sie die angezeigten Werte im Display.
2. Nur wenn weiterhin offensichtlich falsche Werte angezeigt werden: Nehmen Sie die Batterien aus allen verwendeten Funksensoren und setzten Sie sie wieder ein.
3. Gehen Sie weiter vor wie ab Seite 12 beschrieben.

Um den Datenaustausch zwischen Wetterstation und Funksensor zu beschleunigen, können Sie an der Basisstation die Taste CHANNEL gedrückt halten, bis die Anzeige blinkt und beim jeweiligen Funksensor die Taste TX drücken. Dadurch werden die Wetterdaten direkt an die Basisstation übermittelt.

Uhrzeit einer anderen Zeitzone anzeigen lassen

Voraussetzung ist, dass Sie die Uhrzeit einer zweiten Zeitzone auch eingegeben haben, siehe ab Seite 18, Punkt 14.

1. Drücken Sie die Taste -/ZONE, wenn Sie sich die Uhrzeit einer zweiten Zeitzone anzeigen lassen möchten. Neben der Uhrzeit wird im Display ZONE angezeigt.
2. Drücken Sie erneut -/ZONE, wenn wieder die ursprünglich angezeigte Uhrzeit im Display erscheinen soll.

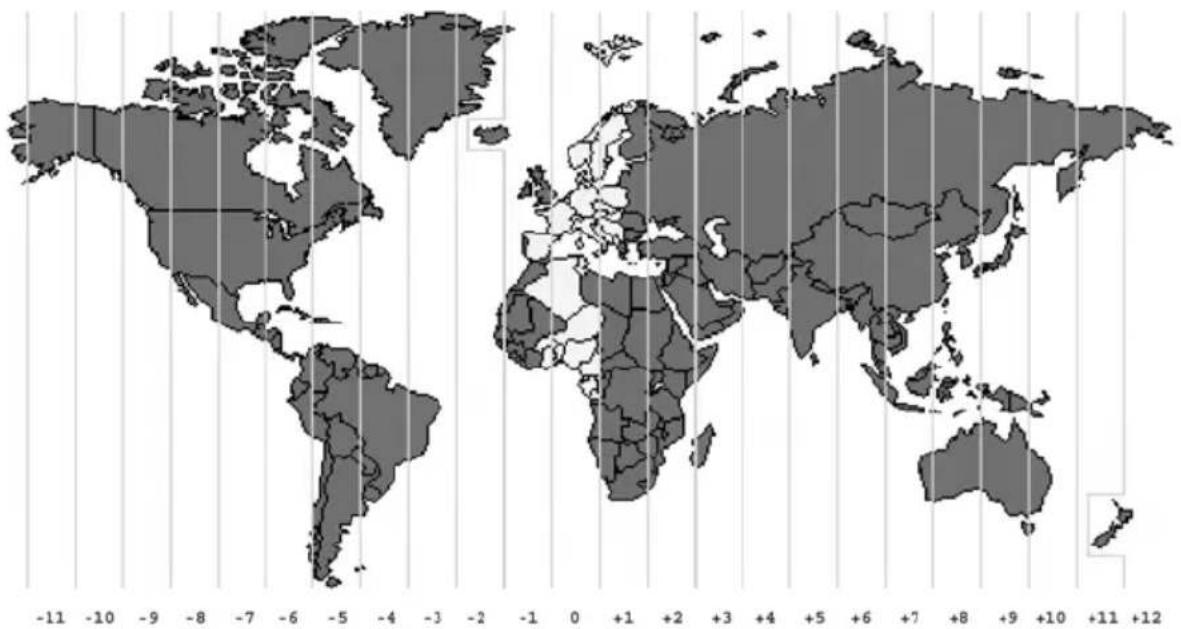

Jedes Land ist einer Zeitzone zugeordnet, wobei Länder mit sehr großer Ost-West-Ausdehnung sich häufig über mehrere Zeitzonen erstrecken. Russland erstreckt sich beispielsweise über 9 Zeitzonen, Kanada über 5 Zeitzonen.

In der westlichen Erdhälfte ist es früher als in Europa, in der östlichen Erdhälfte später. In der Grafik entspricht jede waagerechte Linie eine Stunde mehr (+) oder eine Stunde weniger (-).

Möchten Sie beispielsweise die Zeit eines Landes einstellen, dass 7 Stunden östlich von Ihrem Standort liegt, müssen Sie als Wert +7 (Stunden) eingeben.

■Störung und Abhilfe

Fehler Mögliche Ursache und Abhilfe
Das DCF77-Signal für die Uhrzeit kann nicht empfangen werden.	- Prüfen Sie den gewählten Standort, siehe Seite 20.- Starten Sie den Funkempfang ggf. manuell, siehe Seite 18.- Stellen Sie die Uhrzeit manuell ein, siehe Seite 18.
Die Temperaturangabe des Sensors erscheint zu hoch.	- Prüfen Sie, ob der Sensor direkter Sonnenstrahlung ausgesetzt ist.
Die Basisstation empfängt keine Signale des Funksensors.	- Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Nähe des Funksensors oder der Basisstation befinden.- Prüfen Sie die Batterien im Sensor.- Starten Sie die Funksensorsuche manuell: Halten Sie an der Basisstation die Taste CHANNEL gedrückt, bis die Anzeige für die Wetterdaten OUT blinkt. Zusätzlich können Sie im Batteriefach des Funksensors die Taste TX gedrückt halten, um die Daten schneller zur Basisstation zu übertragen.- Bewegen Sie die Basisstation näher zum Sensor oder umgekehrt.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	- Setzen Sie die Wetterstation auf den ursprünglichen Lieferzustand zurück, siehe Seite 40.
Im Display wird statt gemessenen Werten für Temperatur bzw. Luftfeuchtigkeit HH bzw. LL angezeigt.	- Die Werte liegen über- bzw. unterhalb des Messbereichs, siehe „Technische Daten“.- Die gemessene Außentemperatur beträgt weniger als 0 °C.

■Reinigen

Wischen Sie die Wetterstation bei Bedarf mit einem leicht angefeuchteten Tuch sauber.

■Technische Daten

Basisstation: GT-WS-06s/ GT-WS-06w

GT-WS-07s/ GT-WS-07w

Batterien: 2 x LR6 (AA) / 1,5 V

Messbereich der Temperatur: 0°C bis +50°C

Messgenauigkeit: max. +/- 1°C innerhalb eines Messbereichs von

0 bis 40°C

Auflösung: 0,1°C

Messbereich der Luftfeuchtigkeit: 20% bis 90% relative Luftfeuchtigkeit

Messgenauigkeit: +/- 10% relative Luftfeuchtigkeit

Auflösung: 1%

Sensor: GT-WT-01

Batterien: 2 x Typ R03 (AAA) 1,5 V

Spritzwasserschutz: IP31

Messbereich der Temperatur: - 15°C bis +60°C

Sendefrequenz: 433 MHz

Reichweite: max. 100 Meter (in offenem Gelände)

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

■Konformitätserklärung

Hiermit erklärt die Firma Globaltronics GmbH & Co. KG, dass sich diese Funkwetterstation in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

■Entsorgen

Entsorgen Sie die Verpackung sortenrein. Das Gerät darf nicht über den Hausmüll entsorgt werden. Sollte das Gerät nicht mehr benutzt werden können, nehmen Sie die Batterien aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

Batterien und Akkus gehören nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden.

Cd Hg Pb

Batterien und Akkus, die Schadstoffe enthalten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).

■Garantiekarte

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf!

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Be-nützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.

Service-Adresse: Globaltronics Service Center
	c/o M+R Spedag Group / Zeitlos GmbHHirsrütiwegCH-4303 Kaiseraugst
Hotline: 00800 / 093 485 67 (kostenfrei)
Hersteller-/Importeurbezeichnung: Globaltronics GmbH & Co. KG
E-Mail: [e-mail]
Produktbezeichnung: Funkwetterstation
Produkt-/Hersteller-Kennzeichnungsnr.: GT-WS-07s/ GT-WS-07wGT-WS-06s/ GT-WS-06-wGT-WT-01
Artikelnummer: 24590
Aktionszeitraum: 11/2011
Firma und Sitz des Verkäufers: ALDI SUISSE AG, Verwaltungsgebäude Z,Postfach 150,CH-8423 Embrach-Embraport
Fehlerbeschreibung:
Name des Käufers:
PLZ/Ort:	Straße:
Tel.Nr. / E-Mail:
	Unterschrift:

E44060

WINDIPE FLOWING $! 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 18:38 28:38 28/18

WHITE BATHROOM 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1888 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1886 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1884 1900 1900 1900 1900 1900 1900 1900 1900 1900 1900 1900 1900 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 20:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00 30:00

Station de base:

GT-WS-07s

GT-WS-07w

GT-WS-06s

GT-WS-06w

Capteur sans fil:

GT-WT-01

Batterie: 2 x LR6 (AA) / 1,5 V

Batterie: 2 x Typ R03 (AAA) 1,5 V
