BEDIENUNGSANLEITUNG K 7000 HUSQVARNA

• 60745-2-22:2011/A11:2013, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55014-1:2017, EN 55014-2:2015, EN IEC 63000:2018 Partille, 2021-04-29 Erik Silfverberg R&D Director, Concrete Sawing & Drilling Equipment Husqvarna AB, Construction Division Responsible for technical documentation UK Importer: Husqvarna UK Limited Preston Road, Aycliffe Business Park Newton Aycliffe, County Durham UK DL5 6UP 1635 - 003 - 20.08.2021 31Inhalt Einleitung p. 32
• Sicherheit p. 35
• Montage p. 43
• Betrieb p. 49
• Wartung p. 57
• Transport, Lagerung und Entsorgung p. 59
• Technische Daten p. 61
• Konformitätserklärung Einleitung Gerätebeschreibung DieseHUSQVARNA K 7000 und K 7000 SmartGuard sind tragbare elektrische Trennschleifmaschinen. Um das Gerät zu bedienen, schließen Sie es an das erforderliche Antriebsaggregat an. Verwendungszweck Das Gerät wird zum Schneiden harter Materialien wie Beton, Mauerwerk, Stein und Stahl verwendet. Verwenden Sie das Gerät nicht für andere Aufgaben. Das Gerät darf nur von professionellen Bedienern eingesetzt werden. Wir arbeiten laufend daran, Ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung. Hinweis: Die Nutzung dieses Geräts ist möglicherweise durch nationale/örtliche Bestimmungen eingeschränkt. Geräteübersicht K 7000 p. 63

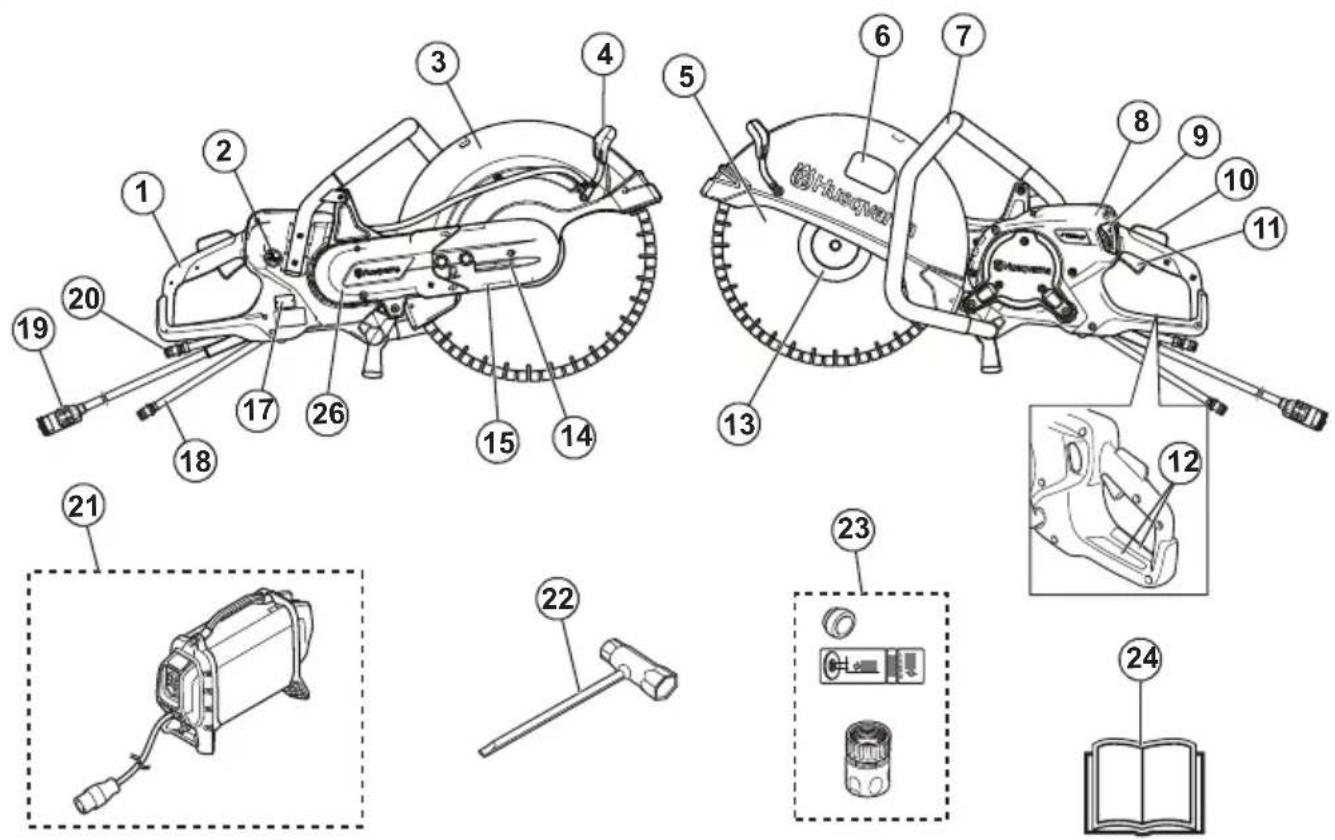

2. Schalter für die Wasserversorgung

4. Einstellhandgriff für den Scheibenschutz

5. Trennscheibe (nicht im Lieferumfang enthalten)

6. Aufkleber Schneidausrüstung

7. Vorderer Handgriff

9. Wasserdurchsatz-Einstellventil

12. Informations- und Warnschild

32 1635 - 003 - 20.08.202113. Flansch, Spindel und Trennscheibenbuchse

15. Vorderer Riemenschutz

16. Hinterer Riemenschutz

18. Wasseranschluss mit Filter, Einlass

19. Antriebsaggregatverbindung

20. Wasseranschluss, Auslass (Rücklaufschlauch)

21. HUSQVARNA Hochfrequenz-Antriebsaggregat

(erforderlich, nicht im Lieferumfang enthalten)

23. Buchse, Aufkleber und Wasseranschluss

24. Bedienungsanleitung

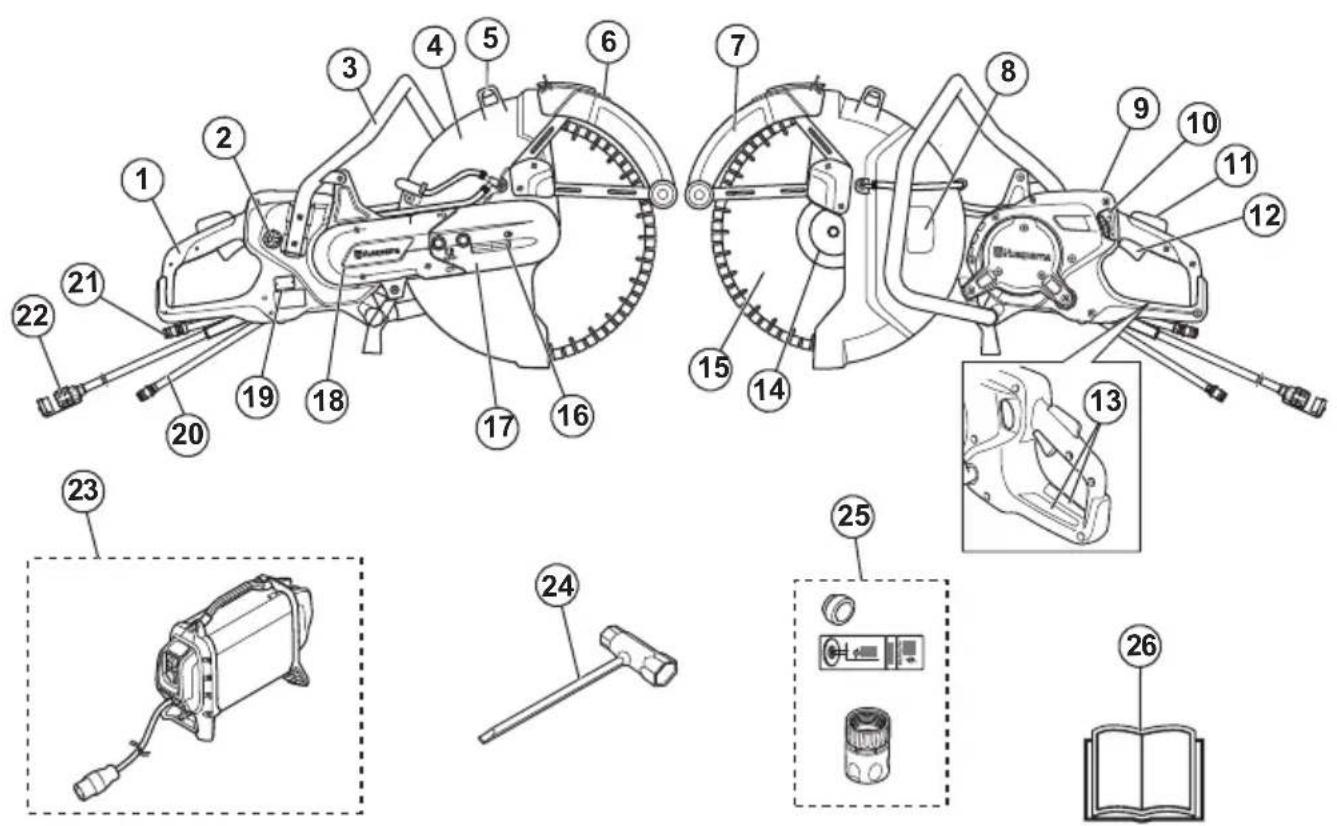

Geräteübersicht K 7000 SmartGuard

2. Schalter für die Wasserversorgung

3. Vorderer Handgriff

5. Einstellhandgriff für den Scheibenschutz

8. Aufkleber Schneidausrüstung

10. Wasserdurchsatz-Einstellventil

13. Informations- und Warnschild

14. Flansch, Spindel und Trennscheibenbuchse

15. Trennscheibe (nicht im Lieferumfang enthalten)

17. Vorderer Riemenschutz

18. Hinterer Riemenschutz

20. Wasseranschluss mit Filter, Einlass

21. Wasseranschluss, Auslass (Rücklaufschlauch)

22. Antriebsaggregatverbindung

23. HUSQVARNA Hochfrequenz-Antriebsaggregat

(erforderlich, nicht im Lieferumfang enthalten)

25. Buchse, Aufkleber und Wasseranschluss

26. Bedienungsanleitung

Symbole auf dem Gerät WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. 1635 - 003 - 20.08.2021 33Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Tragen Sie einen zugelassenen Schutzhelm, Gehörschutz, Augenschutz und Atemschutz. Siehe Persönliche Schutzausrüstung auf Seite 39

Beim Trennen entsteht Staub. Dieser Staub kann bei Einatmen Verletzungen verursachen. Tragen Sie einen zugelassenen Atemschutz. Sorgen Sie immer für gute Belüftung. Funken von der Trennscheibe können einen Brand in Kraftstoff, Holz, Kleidung, trockenem Gras oder anderen brennbaren Materialien verursachen. WARNUNG! Rückschläge können plötzlich, schnell und sehr heftig sein und lebensbedrohliche Verletzungen hervorrufen. Lesen Sie die Anleitung, und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. Siehe Rückschlag auf Seite 49

Stellen Sie sicher, dass die Trennscheibe keine Risse oder andere Beschädigungen aufweist. Verwenden Sie keine kreisrunden Trennscheiben. Dieses Gerät entspricht den geltenden EG-Richtlinien. Umweltkennzeichen. Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Aufkleber Schneidausrüstung

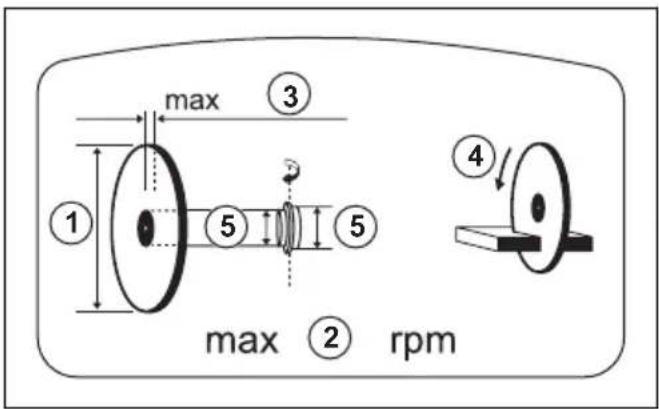

1. Trennscheibendurchmesser

2. Max. Drehzahl der Abtriebswelle

3. Max. Trennscheibendicke

4. Rotationsrichtung

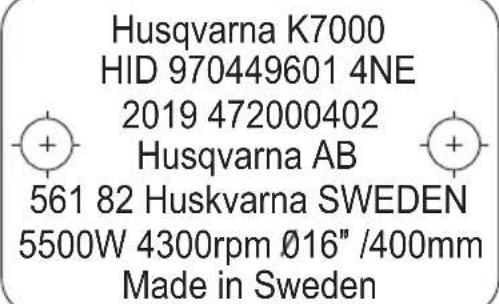

Husqvarna AB 561 82 Huskvarna SWEDEN 5500W 4300rpm 016” /400mm Made in Sweden Zeile 1: Marke, Modell Zeile 2: Geräte-ID Zeile 3: Herstellungsjahr, Seriennummer Zeile 4: Hersteller Zeile 5: Herstelleradresse Zeile 6: Ausgangsleistung, Trennscheibendrehzahl, Scheibenkapazität Zeile 7: Ursprungsland Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

1635 - 003 - 20.08.2021• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG: Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen. Hinweis: Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos). Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Staub oder Dämpfe entzünden können.

Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit Fehlerstrom-Schutzeinrichtung (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringert das Risiko eines Stromschlags ACHTUNG: Reinigen Sie die Maschine nicht mit einem Hochdruckreiniger, da Wasser in das elektrische System oder den Motor eindringen und so Maschinenschäden oder einen Kurzschluss verursachen kann. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine 1635 - 003 - 20.08.2021 35Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der AUS- Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Die Unfallgefahr erhöht sich drastisch, wenn Sie Hochleistungswerkzeuge mit dem Finger am Schalter tragen oder Hochleistungswerkzeuge an das Stromnetz anschließen, wenn der Schalter bereits eingeschaltet ist.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

• Arbeiten Sie nicht über die normale Reichweite hinaus. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen kann staubbedingte Gefahren verringern.

• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch häufige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

• Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs können abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollten Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigen, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird.

Halten Sie stets Abstand zur Trennscheibe, wenn der Motor läuft. Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarbeiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

• Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händen eine Gefahr dar.

• Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugeinsätze und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise, und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden.

• An der Bauweise des Geräts dürfen ohne vorherige Genehmigung des Herstellers keine Veränderungen vorgenommen werden. Verwenden Sie stets

1635 - 003 - 20.08.2021Originalersatzteile. Unzulässige Änderungen und/ oder Zubehör können zu schweren oder tödlichen Verletzungen des Benutzers oder anderer Personen führen.

• Stellen Sie außerdem sicher, dass weder unter dem Arbeitsbereich noch im Schneidegut Versorgungsleitungen verlegt sind.

• Überprüfen und markieren Sie immer den Verlauf von Gasleitungen. Schneiden in der Nähe von Gasleitungen bringt immer Gefahren mit sich. Stellen Sie sicher, dass beim Schneiden keine Funken fliegen, wenn Explosionsgefahr besteht. Bleiben Sie konzentriert und widmen Sie der Aufgabe Ihre ganze Aufmerksamkeit. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen. Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird dafür gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. Sicherheitswarnung Schneidmaschine

• Der Schutz, der mit dem Werkzeug geliefert wird, muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit positioniert sein, damit nur ein Minimum der Scheibe in Richtung Bediener offen liegt. Positionieren Sie sich und umstehende Personen weg von der Ebene der sich drehenden Scheibe. Die Schutzabdeckung schützt den Bediener vor abgebrochenen Stücken der Scheibe und vor unbeabsichtigtem Kontakt mit der Scheibe.

• Verwenden Sie für Ihr Elektrowerkzeug nur gebundene verstärkte oder Diamant-Trennscheiben. Nur, weil ein Zubehör an Ihrem Elektrowerkzeug angebracht werden kann, bedeutet es nicht, dass der Betrieb sicher ist.

• Die Nenndrehzahl des Zubehörs muss mindestens der maximalen Drehzahl entsprechen, die auf dem Elektrowerkzeug angegeben ist. Zubehör, das schneller läuft als die Nenndrehzahl, kann brechen und umher fliegen.

• Scheiben dürfen nur für die empfohlenen Anwendungen verwendet werden. Beispiel: Schleifen Sie nicht mit der Seite der Trennscheibe. Trennschleifscheiben sind für peripheres Schleifen gedacht; seitliche Kräfte auf diese Räder können verursachen, dass sie zersplittern.

• Verwenden Sie grundsätzlich immer unbeschädigte Scheibenflansche des richtigen Durchmessers für die ausgewählte Scheibe. Korrekte Scheibenflansche stützen die Scheibe ab und reduzieren die Wahrscheinlichkeit von Beschädigungen.

• Verwenden Sie keine verschlissenen verstärkten Scheiben von größeren Elektrowerkzeugen. Scheiben, die für größere Elektrowerkzeuge vorgesehen sind, eignen sich nicht für die höhere Drehzahl kleinerer Werkzeuge und können brechen.

• Der äußere Durchmesser und die Stärke Ihres Zubehörs muss innerhalb der Tragfähigkeit Ihres Elektrowerkzeugs sein. Nicht richtig dimensioniertes Zubehör kann nicht ordnungsgemäß geschützt oder gesteuert werden.

• Die Wellengröße der Scheiben und Flansche muss ordnungsgemäß an die Spindel des Elektrowerkzeugs passen. Scheiben und Flansche, deren Wellenlöcher nicht zum Befestigungsteil des Elektrowerkzeugs passen, geraten aus dem Gleichgewicht, vibrieren übermäßig und können zu Kontrollverlust führen.

• Verwenden Sie keine beschädigten Scheiben. Überprüfen Sie Scheiben vor jedem Gebrauch auf Späne und Risse. Wenn das Elektrowerkzeug oder die Scheibe herunterfällt, müssen sie auf Schäden geprüft oder eine unbeschädigte Scheibe montiert werden. Nach dem Prüfen und der Montage der Scheibe positionieren Sie sich und umstehende Personen weg von der Fläche der rotierenden Scheibe und lassen Sie das Elektrowerkzeug bei maximaler Geschwindigkeit ohne Last eine Minute lang laufen. Beschädigte Scheiben brechen dabei normalerweise auseinander.

• Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Gesichtsschutz, Sicherheitsbrille oder Schutzbrille. Tragen Sie gegebenenfalls eine Atemschutzmaske, Gehörschutz, Handschuhe und eine Arbeitsschürze, die kleineren Bruchstücke des Werkstücks standhalten kann. Der Augenschutz muss in der Lage sein, umherfliegende Teile abzuhalten, die durch verschiedene Arbeiten verursacht werden. Die Staub- oder Atemschutzmaske muss in der Lage sein, durch Ihre Arbeit erzeugte Partikel herauszufiltern. Hochintensiver Lärm kann bei längerer Aussetzung zu Gehörschäden führen.

• Halten Sie unbefugte Personen mit einem ausreichenden Sicherheitsabstand vom Arbeitsbereich fern. Jede Person, die in den Arbeitsbereich kommt, muss persönliche Schutzausrüstung tragen. Bruchstücke vom Werkstück oder gebrochene Scheiben können umher fliegen und über den unmittelbaren Betriebsbereich hinaus zu Verletzungen führen.

• Halten Sie das Gerät nur an isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen die Trennscheibe mit versteckten Netzkabeln in Berührung kommen kann. Schneidzubehör, das mit einer stromführenden Leitung in Berührung kommt, kann freiliegende Metallteile des Elektrowerkzeugs unter Strom setzen und dem Bediener einen Stromschlag versetzen.

• Halten Sie das Kabel von rotierendem Zubehör fern.Wenn Sie die Kontrolle verlieren, kann das Kabel durchgeschnitten oder geknickt werden, und Ihre Hand oder Ihr Arm kann in die sich drehende Scheibe gezogen werden. 1635 - 003 - 20.08.2021 37• Das Elektrowerkzeug erst dann ablegen, wenn das Zubehör zu einem kompletten Stillstand gekommen ist. Die sich drehende Scheibe kann an die Oberfläche gelangen und das Elektrowerkzeug aus Ihrer Kontrolle reißen.

• Betreiben Sie das Elektrowerkzeug nicht, während Sie es an Ihrer Seite tragen. Unbeabsichtigter Kontakt mit dem sich drehenden Zubehör kann dazu führen, dass es sich mit Ihrer Kleidung verhakt, wodurch das Zubehörteil in Ihren Körper gezogen wird.

• Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs. Der Ventilator des Motors zieht Staub in das Gehäuse und eine übermäßige Ansammlung von pulverisiertem Metall kann zu elektrischen Gefahren führen.

• Betreiben Sie das Elektrowerkzeug nicht in der Nähe von entflammbaren Materialien. Entstehende Funken könnten diese Materialien entzünden. Rückschläge und Warnhinweise

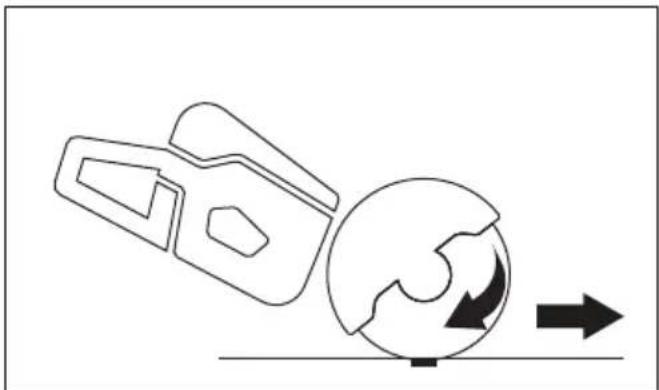

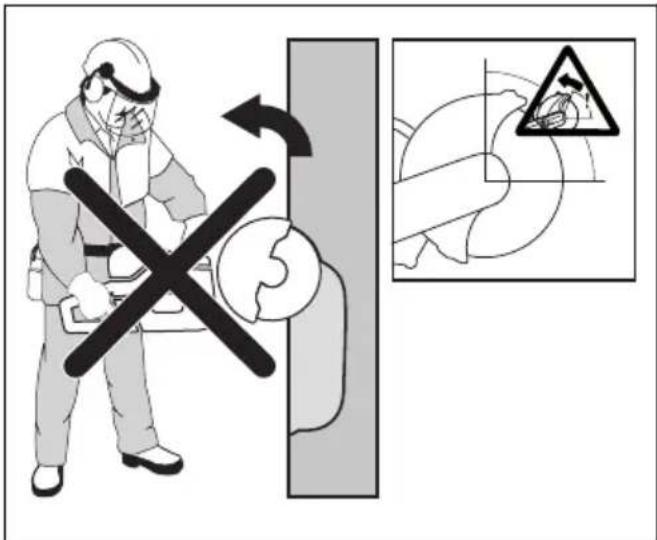

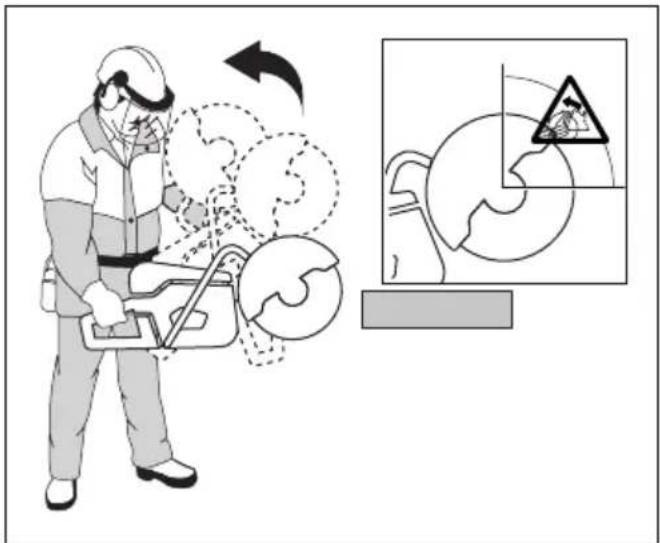

• Ein Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes oder festgesetztes rotierendes Rad. Einklemmen oder Abklemmen verursacht schnell, dass das rotierende Rad stehen bleibt, was wiederum bewirkt, dass das unkontrollierte Elektrowerkzeug am eingeklemmten Ort in die zur Drehrichtung entgegengesetzte Richtung gedrückt wird.

• Wenn zum Beispiel eine Schleifscheibe vom Werkstück festgesetzt oder eingeklemmt ist, kann die Radkante, die in den Quetschpunkt eintritt, in die Oberfläche des Materials eindringen, wodurch das Rad heraussteigt oder zurückschlägt. Das Rad kann entweder in Richtung oder vom Bediener weg springen, je nach Bewegungsrichtung des Rads zum Zeitpunkt des Einklemmens. Schleifscheiben können unter diesen Bedingungen auch brechen.

• Ein Rückschlag ist das Ergebnis unsachgemäßer Anwendung des Hochleistungswerkzeugs und/oder falschem Betrieb. Dies lässt sich durch die nachfolgend aufgeführten Vorsichtsmaßnahmen vermeiden.

• Halten Sie das Elektrowerkzeug gut fest und positionieren Sie Ihren Körper und Arm so, dass Sie Rückschlägen standhalten können. Verwenden Sie, falls vorhanden, grundsätzlich immer einen Zusatzhandgriff, für maximale Kontrolle über Rückschläge oder Drehmoment-Reaktionen beim Start. Der Bediener kann Drehmoment-Reaktionen oder Rückschläge kontrollieren, wenn geeignete Vorkehrungen getroffen werden.

• Legen Sie niemals Ihre Hand in die Nähe des rotierenden Zubehörs. Zubehör kann beim Rückschlag über Ihre Hand kommen.

• Positionieren Sie Ihren Körper nicht in einer Linie mit dem sich drehenden Rad. Ein Rückschlag bewegt das Werkzeug entgegen der Bewegungsrichtung des Rads zum Zeitpunkt des Einklemmens.

Seien Sie besonders vorsichtig bei Arbeiten an Ecken, scharfen Kanten etc. Verhindern Sie ruckartige Bewegungen und ein Einklemmen des Zubehörteils. Ecken, scharfe Kanten oder ruckartige Bewegungen führen tendenziell dazu, dass sich das rotierende Zubehör verhakt und verursachen Kontrollverlust und Rückschläge.

• Befestigen Sie keine Sägekette, Holzschneideklinge und segmentiertes Diamant-Rad mit einer Peripherielücke größer als 10 mm oder gezahnte Sägeklinge. Solche Klingen verursachen häufig Rückschläge und Kontrollverlust.

• Verkanten Sie das Rad nicht und üben Sie keinen übermäßigen Druck aus. Versuchen Sie nicht, eine übermäßige Schnitttiefe zu erreichen. Überbeanspruchung des Rads erhöht die Belastung und die Anfälligkeit für Verdrehen oder Einklemmen des Rads im Schnitt und die Gefahr von Rückschlägen oder Radbruch.

• Wenn sich das Rad einklemmt oder wenn ein Schnitt aus irgendeinem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie das Elektrowerkzeug still, bis das Rad zum Stillstand gekommen ist. Ziehen Sie das Rad auf keinen Fall aus dem Schnitt, während es in Bewegung ist, sonst kann dies zu einem Rückschlag führen. Suchen Sie nach der Ursache für das Einklemmen des Rads und nehmen Sie entsprechende Maßnahmen vor, um es zu korrigieren.

• Beginnen Sie den Schneidevorgang am Werkstück nicht neu. Lassen Sie das Rad die volle Drehzahl erreichen und gehen Sie vorsichtig zurück in den Schnitt. Das Rad kann sich verklemmen, nach oben gehen oder zurückschlagen, wenn das Elektrowerkzeug im Werkstück neu gestartet wird.

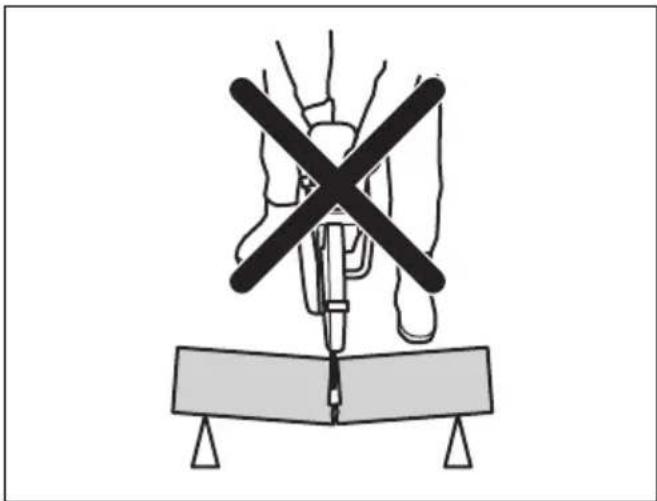

• Stützen Sie Platten oder überdimensionierte Werkstücke ab, um die Gefahr zu verringern, dass sich das Rad einklemmt und Rückschläge entstehen. Große Werkstücke tendieren dazu, unter ihrem eigenen Gewicht abzusacken. Stützen müssen unter dem Werkstück in der Nähe der Schnittlinie und in der Nähe der Kante des Werkstückes auf beiden Seiten des Rads positioniert werden.

• Besondere Vorsicht gilt bei Innenschnitten in Wänden oder anderen nicht einsehbaren Bereichen. Die hervorstehende Scheibe kann Gas- oder Wasserleitungen, elektrische Leitungen oder andere Gegenstände, die einen Rückschlag verursachen könnten, trennen. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Ein unsachgemäß oder nachlässig eingesetzter Trennschleifer kann zu einem gefährlichen Gerät werden und zu schweren oder gar

1635 - 003 - 20.08.2021lebensgefährlichen Verletzungen führen. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird. Außerdem wird vor der erstmaligen Benutzung des Geräts eine praktische Einweisung empfohlen.

• Nehmen Sie keine Modifikationen am Gerät vor. Änderungen am Gerät, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen.

• Bedienen Sie das Gerät nicht, wenn die Möglichkeit besteht, dass andere Personen Modifikationen daran durchgeführt haben.

• Verwenden Sie immer Originalersatzteile und Originalzubehör. Zubehör und Ersatzteile, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen.

• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.

• Lassen Sie niemals Kinder oder nicht ausgebildete Personen das Gerät bedienen.

• Untersagen Sie allen Personen die Benutzung des Geräts, bis diese den Inhalt der Bedienungsanleitung gelesen und verstanden haben.

• Es dürfen nur zugelassene Personen mit dem Gerät arbeiten.

• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu verringern, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes mit ihrem Arzt und dem Hersteller des Implantats sprechen.

• Die Informationen in dieser Bedienungsanleitung ersetzen auf keinen Fall professionelle Fähigkeiten und Erfahrungen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollten Sie einen Fachmann um Rat fragen. Wenden Sie sich an Ihren Servicehändler. Vermeiden Sie jede Arbeit, für die Sie nicht ausreichend qualifiziert sind! Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Vor der Benutzung des Trennschleifers müssen Sie wissen, was ein Rückschlag ist, und wie er vermieden werden kann. Siehe Rückschlag auf Seite

• Führen Sie alle Sicherheitskontrollen, Wartungen und Servicemaßnahmen durch, die in dieser Betriebsanleitung angegeben sind. Einige Wartungs- und Servicemaßnahmen müssen von einer zugelassenen Servicewerkstatt durchgeführt werden. Siehe Sicherheitshinweise für die Wartung auf Seite 43

• Verwenden Sie das Gerät nicht, wenn es defekt ist.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Diese Zustände können Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen.

• Starten Sie das Gerät nur mit installiertem Riemen und Riemenschutz. Die Kupplung kann sich lockern und Verletzungen verursachen.

• Von der Trennscheibe erzeugte Funken können brennbare Materialien wie z. B. Benzin, Gas, Holz, Kleidung und trockenes Gras entzünden.

• Schneiden Sie kein asbesthaltiges Material. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Tragen Sie während des Betriebs immer eine zugelassene persönliche Schutzausrüstung. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Lassen Sie sich bei der Wahl der Schutzausrüstung von einem Fachhändler beraten.

• Verwenden Sie einen zugelassenen Schutzhelm.

• Tragen Sie einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald der Motor abgestellt ist.

• Verwenden Sie einen zugelassenen Augenschutz, um das Verletzungsrisiko durch umherfliegende Gegenstände zu verringern. Bei der Benutzung eines Gesichtsschutzes ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen. Visiere müssen der Norm EN 1731 entsprechen.

• Tragen Sie Sicherheitshandschuhe.

• Tragen Sie einen zugelassenen Atemschutz. Die Verwendung von Fräsmaschinen, Schleifmaschinen und Bohrern, die Material abschleifen oder umformen, kann Staub und Ausdünstungen verursachen, die gefährliche Chemikalien enthalten können. Überprüfen Sie die Beschaffenheit des Materials, das Sie bearbeiten wollen, und tragen Sie einen geeigneten Atemschutz.

• Tragen Sie eng anliegende, strapazierfähige und bequeme Kleidung, die volle Bewegungsfreiheit gewährt. Durch Schneiden werden Funken erzeugt, die Ihre Kleidung entzünden können. HUSQVARNA 1635 - 003 - 20.08.2021 39empfiehlt das Tragen von feuerfester Baumwolle oder schwerem Jeansstoff. Tragen Sie keine Kleidung aus Materialien wie Nylon, Polyester oder Viskose. Im Falle einer Entzündung kann dieses Material schmelzen und an der Haut kleben bleiben. Tragen Sie keine kurzen Hosen.

• Tragen Sie Stiefel mit Stahlkappe und rutschfester Sohle.

• Ein Erste-Hilfe-Set sollte immer griffbereit sein.

• Durch die Trennscheibe kann es zu Funkenbildung kommen. Es sollte immer ein Feuerlöscher vorhanden sein. Schutz vor Vibrationen WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt benutzen.

• Beim Betrieb des Geräts kommt es zu Vibrationen, die vom Gerät auf den Anwender übertragen werden. Regelmäßiger und häufiger Betrieb des Geräts kann zu Verletzungen des Anwenders führen oder Symptome verstärken. Es kann zu Verletzungen an Fingern, Händen, Handgelenken, Armen, Schultern und/oder Nerven sowie bei der Blutversorgung oder an anderen Körperteilen kommen. Die Verletzungen können hinderlich und/ oder chronisch werden und sich allmählich über Wochen, Monate oder Jahre hinweg verstärken. Zu möglichen Verletzungen können Schäden am Blutkreislauf, am Nervensystem, an Gelenken und anderen Körperteilen gehören.

• Symptome können während des Betriebs des Geräts oder zu einem anderen Zeitpunkt auftreten. Wenn Sie bereits Symptome haben und das Gerät weiter bedienen, können sich die Symptome verstärken oder chronisch werden. Wenn Sie diese oder andere Symptome an sich bemerken, wenden Sie sich an einen Arzt:

• Taubheit, Gefühlsverlust, Kribbeln, Stechen, Schmerz, Brennen, Pochen, Steifheit, Schwerfälligkeit, Verlust von Kraft, Veränderungen an Hautfarbe oder Hautzustand.

• Bei niedrigen Temperaturen können sich die Symptome verstärken. Tragen Sie warme Kleidung, und halten Sie Ihre Hände warm und trocken, wenn Sie das Gerät in kalten Umgebungen betreiben.

• Warten und betreiben Sie das Gerät gemäß den Anweisungen der Bedienungsanleitung, um einen vorschriftsmäßigen Vibrationspegel sicherzustellen.

• Das Gerät verfügt über ein Antivibrationssystem, das die Vibrationen an den Griffen für den Bediener reduziert. Lassen Sie das Gerät die Arbeit verrichten. Drücken Sie das Gerät nicht mit Kraft. Halten Sie das Produkt leicht an den Griffen fest, aber stellen Sie sicher, dass Sie es kontrollieren und sicher bedienen. Drücken Sie das Gerät nicht häufiger als nötig in die Endanschläge.

• Platzieren Sie Ihre Hände nur auf dem Griff bzw. den Griffen. Halten Sie alle anderen Körperteile vom Gerät fern.

• Stoppen Sie das Gerät sofort, wenn plötzlich starke Vibrationen auftreten. Setzen Sie den Betrieb erst fort, wenn die Ursache für die gesteigerten Vibrationen beseitigt wurde.

• Das Schneiden von Granit oder hartem Beton verursacht mehr Vibrationen im Gerät als das Schneiden von weichem Beton. Trennscheiben, die stumpf, defekt, von falschem Typ oder falsch geschärft sind, erhöhen den Vibrationspegel. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre autorisierte HUSQVARNA- Servicewerkstatt.

• Nehmen Sie keine Modifizierungen der Sicherheitsvorrichtungen vor.

• Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder andere Schutzvorrichtungen nicht angebracht oder defekt sind.

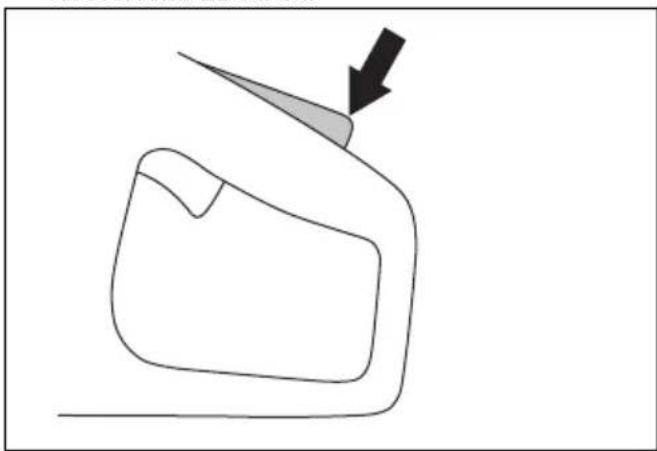

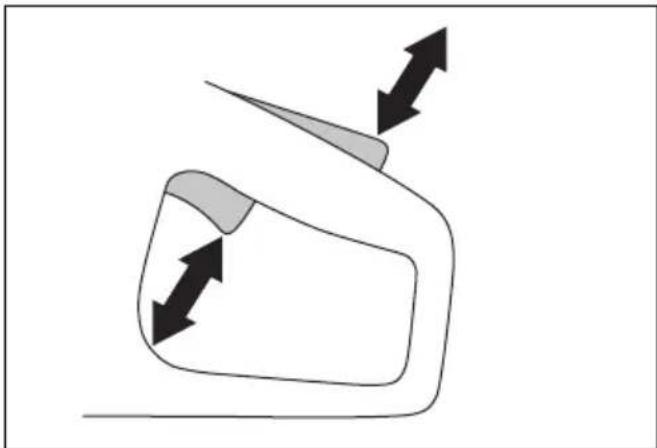

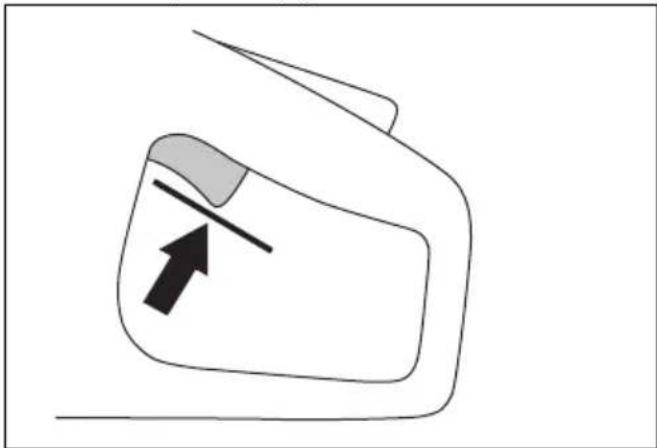

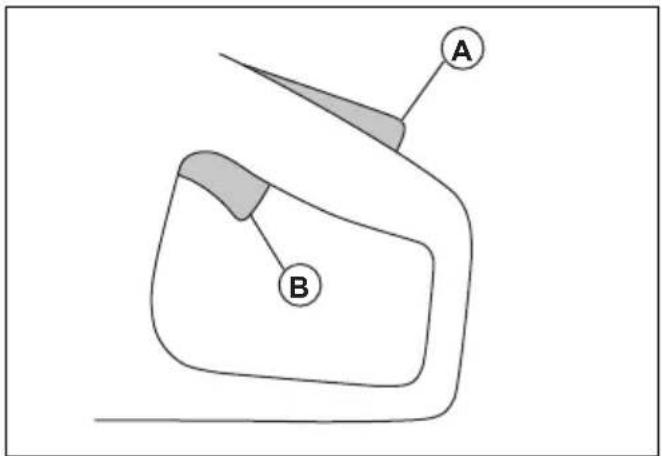

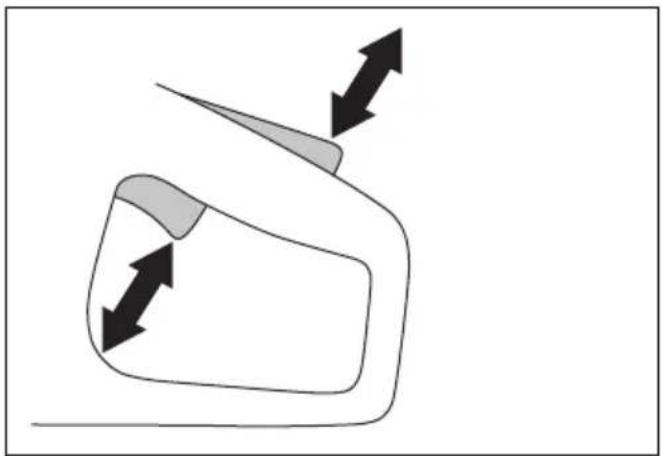

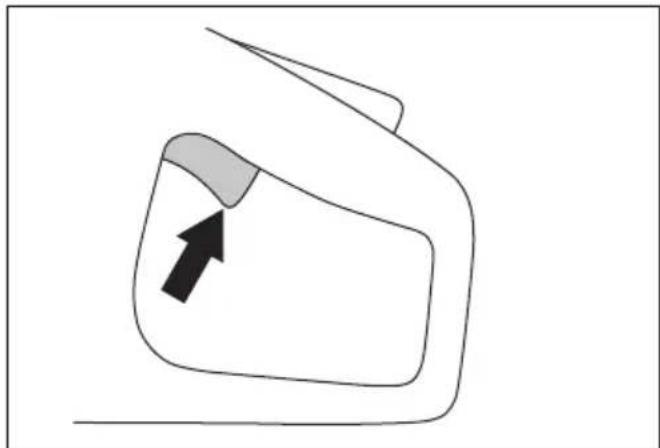

1635 - 003 - 20.08.2021Gashebelsperre und EIN-/AUS-Ventil für das Wasser Die Gashebelsperre verhindert ein versehentliches Auslösen des Gashebels und stellt das EIN-/AUS- Wasserventil ein. Wenn Sie mit Ihrer Hand um den Griff fassen und die Gashebelsperre (A) drücken, wird der Gashebel (B) freigegeben und das Wasserventil geöffnet.

Wenn Sie den Handgriff loslassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Mit dieser Funktion wird der Gashebel gesperrt und das Gerät angehalten. Das Wasserventil kehrt in die geschlossene Position zurück. So prüfen Sie die Gashebelsperre

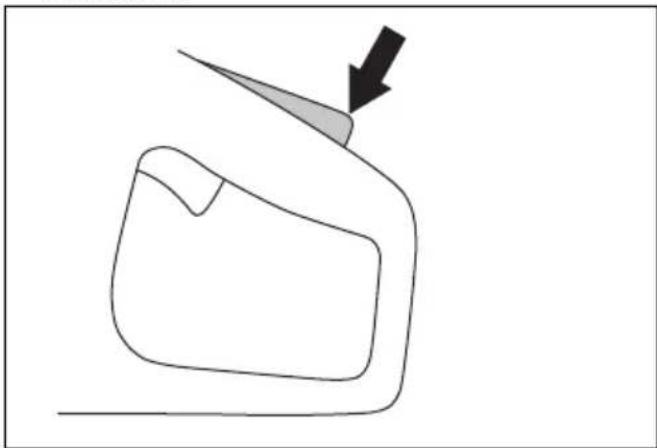

1. Stellen Sie sicher, dass der Gashebel in der

Leerlaufposition verriegelt ist, wenn die Gashebelsperre freigegeben wird.

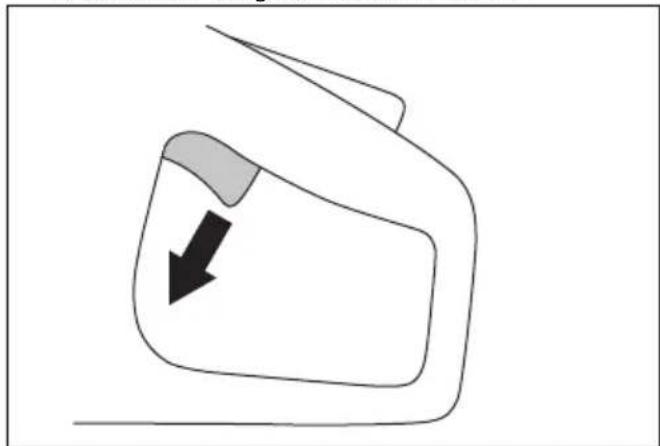

2. Drücken Sie die Gashebelsperre, und kontrollieren

Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

3. Prüfen Sie, ob sich Gashebel und Gashebelsperre

frei bewegen lassen und die Rückholfedern korrekt funktionierten. 1635 - 003 - 20.08.2021

414. Starten Sie das Gerät, und lassen Sie es mit voller

Drehzahl laufen. Siehe So starten Sie das Gerät auf Seite 56

5. Lassen Sie den Gashebel los und vergewissern Sie

sich, dass die Trennscheibe in weniger als 10 Sekunden völlig zum Stillstand kommt. Scheibenschutz und SmartGuard (optional) WARNUNG: Stellen Sie vor dem Starten des Geräts sicher, dass Scheibenschutz und SmartGuard korrekt befestigt sind. Verwenden Sie das Gerät nicht, wenn der Scheibenschutz oder SmartGuard fehlt, defekt ist oder Risse aufweist. Scheibenschutz (A) und SmartGuard (B) sind über der Trennscheibe (C) installiert. Sie verhindern Verletzungen, wenn Teile der Trennscheibe oder des geschnittenen Materials in Richtung des Bedieners geschleudert werden.

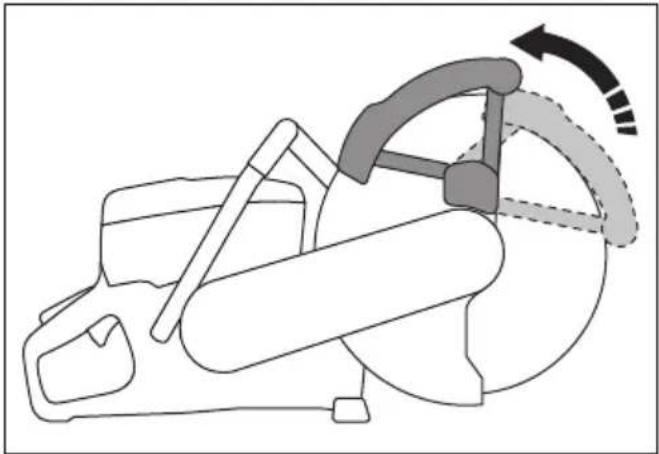

Der SmartGuard ist federbelastet und muss sich immer frei bewegen und durch Federkraft in seine Ausgangsposition zurückfahren. Prüfen von Trennscheibe und Scheibenschutz WARNUNG: Eine beschädigte Trennscheibe kann Verletzungen verursachen.

1. Kontrollieren Sie, ob die Trennscheibe korrekt

angebracht ist und keine Schäden aufweist.

2. Stellen Sie sicher, dass der Scheibenschutz keine

Schäden oder Risse aufweist.

3. Ersetzen Sie den Scheibenschutz bei Beschädigung.

So prüfen Sie den SmartGuard WARNUNG: Ein beschädigter SmartGuard kann zu Verletzungen führen. ACHTUNG: Der SmartGuard ist eine Kunststoffabdeckung, die durch Hitze bei intensivem trockenen Trennschleifen von Metall mit gebundenen Schleifscheiben beschädigt werden kann. Führen Sie keine intensiven trockenen Metallschneidearbeiten durch, und lassen Sie das Gerät zwischen den Schnitten abkühlen. Für intensive Metallschneidearbeiten mit SmartGuard empfehlen wir Nassschnitt mit vakuumgelöteten Diamanttrennscheiben, z. B. VARI-CUT FR3.

1. Stellen Sie sicher, dass der SmartGuard keine Risse

oder sonstigen Schäden aufweist.

1635 - 003 - 20.08.20212. Stellen Sie sicher, dass sich der SmartGuard ohne viel Spiel frei bewegt und durch Federkraft zurückfährt.

3. Reinigen oder ersetzen Sie den SmartGuard, wenn

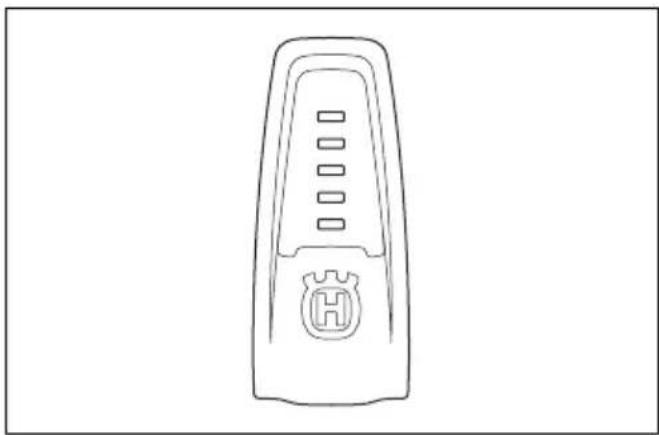

er nach Druck nicht sofort zurückfährt oder beschädigt ist. Start- und Überlastungsschutz Das Gerät verfügt über den elektronisch gesteuerten Start- und Überlastungsschutz Elgard

. Die Elektronik unterbindet umgehend die Stromzufuhr, sobald sich die Scheibe nicht frei bewegen kann. Erläuterungen zu den Anzeigeleuchten finden Sie in der Tabelle unter Leuchtanzeigen am Gerät auf Seite 57

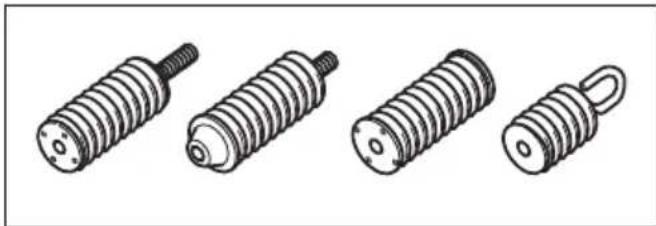

Antivibrationssystem Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt. Das Antivibrationssystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und der Handgriffeinheit des Geräts. So prüfen Sie das Antivibrationssystem WARNUNG: Stellen Sie sicher, dass der Motor ausgeschaltet und der Netzstecker gezogen ist.

1. Kontrollieren Sie, dass die Antivibrationseinheiten

keine Risse oder Deformationen aufweisen. Ersetzen Sie die Antivibrationseinheiten, wenn sie beschädigt sind.

2. Kontrollieren Sie, ob die Antivibrationseinheiten

zwischen Motoreinheit und Handgriffeinheit korrekt verankert sind. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Stellen Sie sicher, dass der Motor ausgeschaltet und der Netzstecker gezogen ist.

• Tragen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 39

• Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöhen sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Geräts.

• Führen Sie nur Wartungsarbeiten durch, die gemäß dieser Betriebsanleitung vorgegeben sind. Lassen Sie alle anderen Wartungsarbeiten von einem autorisierten Servicecenter durchführen.

• Lassen Sie das Gerät regelmäßig von einer autorisierten HUSQVARNA Servicewerkstatt warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

• Verwenden Sie immer Originalzubehör. Montage Trennscheiben WARNUNG: Tragen Sie bei der Montage des Geräts immer Schutzhandschuhe. WARNUNG: Trennscheiben können brechen und Verletzungen des Bedieners verursachen. 1635 - 003 - 20.08.2021 43WARNUNG: Untersuchen Sie die Trennscheibe vor dem Gebrauch und unmittelbar nach dem Auftreffen auf einen unbeabsichtigten Gegenstand auf Risse, Verformung oder Unwucht. Verwenden Sie keine schadhafte Trennscheibe. Nach dem Prüfen und Installieren der Trennscheibe positionieren Sie sich und umstehende Personen weg von der Fläche der rotierenden Trennscheibe, und lassen Sie das Motorwerkzeug bei maximaler Geschwindigkeit ohne Last eine Minute lang laufen. WARNUNG: Der Hersteller der Diamantscheibe gibt Warnhinweise und Empfehlungen für den Betrieb und die korrekte Wartung der Trennscheibe. Diese Warnhinweise werden mit der Trennscheibe bereitgestellt. Lesen und befolgen Sie die Anweisungen, die im Lieferumfang der Trennscheibe enthalten sind. Diamantscheiben WARNUNG: Während der Verwendung können Diamantscheiben sehr heiß werden. Eine zu heiße Diamantscheibe führt zu schlechter Leistung sowie Beschädigung der Scheibe und ist ein Sicherheitsrisiko. WARNUNG: Verwenden Sie keine Diamantscheibe zum Schneiden von Kunststoff. Die heiße Diamantscheibe kann den Kunststoff zum Schmelzen bringen, was zu einem Rückschlag führen kann.

• Diamantscheiben haben einen Stahlkern mit Segmenten aus Industriediamanten.

• Diamantscheiben werden für alle Arten von Mauerwerk, armierten Beton und Stein verwendet.

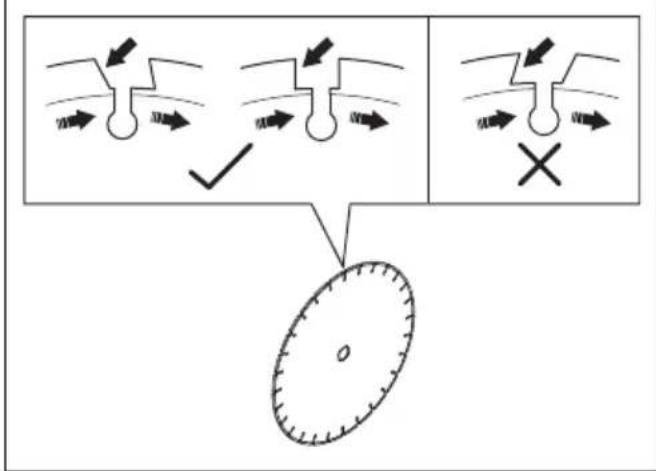

• Vergewissern Sie sich, dass die Diamantscheibe in Richtung der Pfeile dreht, die auf dieser abgebildet sind.

• Immer eine scharfe Diamantscheibe benutzen.

• Diamantscheiben können stumpf werden, wenn Sie einen falschen Vorschubdruck anwenden oder Materialien wie Beton mit Bewehrungen schneiden. Wenn Sie eine stumpfe Diamantscheibe verwenden, kann diese heiß laufen, bis sich Diamantsegmente ablösen. Trennscheiben für handgeführte Hochgeschwindigkeits-Trennschleifer WARNUNG: Verwenden Sie nur Diamantscheiben. Verwenden Sie keine Trennscheiben mit Einschnitten wie z. B. kreisförmige Holztrennscheiben oder Trennscheiben mit Karbidspitzen. Die Rückschlaggefahr ist erhöht, und Karbidspitzen können sich lösen und mit hoher Geschwindigkeit weggeschleudert werden. Dies kann zu Verletzungen oder zum Tod führen. WARNUNG: Eine fehlerhafte Verwendung kann dazu führen, dass die Scheibe zu heiß wird. Eine zu heiße Scheibe, kann zu Fehlfunktionen führen, was Schäden und Verletzungen verursachen kann. WARNUNG: Verwenden Sie keine Trennscheibe, deren Höchstdrehzahl niedriger ist als die des Trennschleifers. Verwenden Sie nur Trennscheiben, die mit nationalen und regionalen Standards übereinstimmen. Hinweis: Schneiden Sie nur Materialien, die in den Anweisungen im Lieferumfang der Trennscheibe angegeben sind. Überprüfen Sie, dass die Trennscheibe für die gleiche oder eine höhere Drehzahl als die zugelassen ist, die auf dem Typenschild des Trennschleifers angegeben ist. 100 m/s XXXX rpm

1635 - 003 - 20.08.2021Von der Trennscheibe ausgehende Vibrationen ACHTUNG: Wenn Sie das Gerät mit zu viel Kraft verwenden, kann die Trennscheibe zu heiß werden, sich biegen und Vibrationen herbeiführen. Verwenden Sie das Gerät mit weniger Kraft. Wenn die Vibrationen weiterhin bestehen, ersetzen Sie die Trennscheibe. Trennscheibe schärfen Hinweis: Die besten Schnittergebnisse erzielen Sie, wenn Sie eine scharfe Trennscheibe verwenden.

• Schleifen Sie die Trennscheibe durch Schneiden in weiches Material wie Sand- oder Ziegelstein. Diamantscheiben für den Nassschnitt WARNUNG: Verwenden Sie stets einen Trennscheibenflansch mit den Abmessungen, die für die jeweilige Scheibengröße festgelegt sind. Verwenden Sie keine beschädigten Trennscheibenflansche. Während des Betriebs wird die Diamantscheibe durch Reibung sehr heiß. Ist die Diamantscheibe zu heiß geworden, sinkt die Klingenspannung oder der Kern bricht. Lassen Sie die Diamantscheibe abkühlen, bevor Sie diese berühren.

• Diamantscheiben für Nassschnitte müssen mit Wasser eingesetzt werden, um deren Kern und die Segmente beim Schneiden kühl zu halten. Diamantscheiben für Nassschnitte dürfen nicht trocken eingesetzt werden.

• Wenn Sie Diamantscheiben zum Nassschneiden ohne Wasser verwenden, können diese zu heiß werden. Das verschlechtert die Leistung, schädigt die Trennscheibe und stellt ein Sicherheitsrisiko dar. Diamantklingen für den Trockenschnitt

• Bei Diamantscheiben für das trockene Trennschleifen ist ein ausreichender Luftstrom um die Trennscheibe erforderlich, um die Temperatur zu senken. Aus diesem Grund werden Diamantscheiben für das trockene Trennschleifen nur für den intermittierenden Betrieb empfohlen. Nach einigen Sekunden Betrieb muss die Diamantscheibe frei (also vom Schnitt entfernt) drehen. Dadurch kann der Luftstrom um die Scheibe die Temperatur der Diamantscheibe senken. Diamantklinge – Anforderungen WARNUNG: Stellen Sie sicher, dass das Diamantsegment (T1) breiter ist als die Scheibe (T2). Dadurch wird ein Einklemmen am Schnittplatz und ein Rückschlag verhindert.

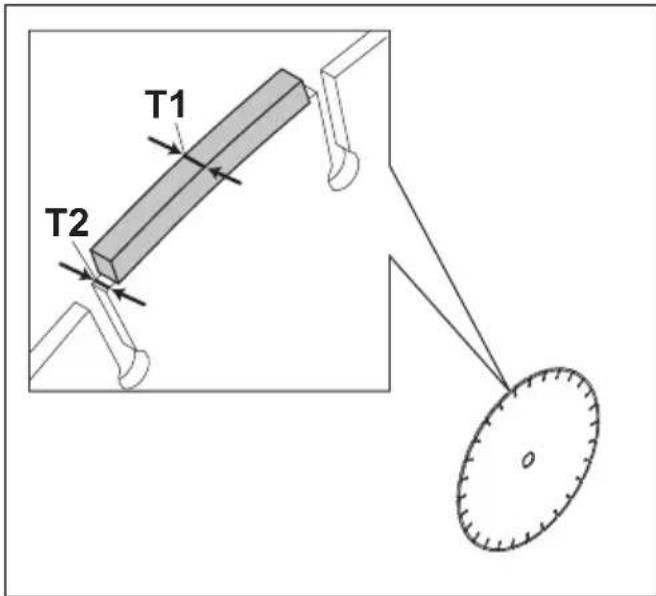

WARNUNG: Verwenden Sie keine Diamantklingen mit positivem Spanwinkel. WARNUNG: Verwenden Sie nur Diamantklingen mit einem maximalen Abstand zwischen den Segmenten von 10 mm (A). 1635 - 003 - 20.08.2021 45A WARNUNG: Verwenden Sie nur Diamantklingen mit der empfohlenen Maximalklingenstärke, siehe Empfohlene Abmessungen für Trennscheiben auf Seite

WARNUNG: In manchen Situationen und bei schlechten Trennscheiben kann es zu übermäßigem Verschleiß der Segmente kommen. Ersetzen Sie die Trennscheibe, bevor sie verschlissen ist. Gezahnte Trennscheiben WARNUNG: Verwenden Sie niemals gezahnte Trennscheiben wie Holztrennscheiben, gezahnte Kreistrennscheiben, Hartmetalltrennscheiben oder ähnliches. Die Rückschlaggefahr ist dabei erheblich höher. Außerdem können dabei Bruchstücke mit hoher Geschwindigkeit auf den Bediener geschleudert werden. Unachtsamkeit kann zu schweren Verletzungen bis hin zum Tod führen. WARNUNG: Nach den staatlichen Bestimmungen ist für Trennscheiben mit Karbidspitzen eine andere Art von Schutz erforderlich, der für Trennschleifer nicht verfügbar ist – ein 360-Grad-Schutz. Für Trennschleifer (dieses Gerät) werden Diamantscheiben verwendet. Sie verfügen über ein anderes Schutzsystem, das keinen Schutz gegen die Gefahren von Holztrennscheiben bietet. Die Verwendung dieses Trennschleifers mit einer Hartmetalltrennscheibe verstößt gegen die während der Arbeit geltenden Sicherheitsvorschriften. Aufgrund der Gefährlichkeit und Dringlichkeit von Brandbekämpfungs- und Rettungseinsätzen, die von vielen verschiedenen, hochqualifizierten Rettungskräften (Feuerwehr) durchgeführt werden, ist Husqvarna sich darüber bewusst, dass dieser Trennschleifer in bestimmten Notsituationen von Rettungskräften mit Trennscheiben mit Karbidspitzen eingesetzt wird, da diese Trennscheiben viele verschiedene Materialien schneiden können und dadurch das zeitaufwändige Wechseln der Trennscheiben oder Maschinen entfällt. Bei der Verwendung dieses Trennschleifers ist stets zu beachten, dass die Rückschlaggefahr bei Scheiben mit Karbidspitze bei unsachgemäßer Verwendung größer ist als bei Diamantscheiben. Bei Trennscheiben mit Karbidspitzen besteht ferner die Gefahr von umherfliegenden Materialteilen. Daher sollte ein Trennschleifer niemals mit einer Trennscheibe mit Karbidspitzen verwendet werden, außer von hochqualifizierten Rettungskräften, die sich der Gefahren der Verwendung bewusst sind, und nur in dringenden Situationen, wenn andere Werkzeuge für Brandbekämpfungs- oder Rettungseinsätze als ineffizient und wirkungslos erachtet werden. Ein Trennschleifer mit einer Trennscheibe mit Karbidspitzen darf niemals außerhalb von Rettungseinsätzen zum Schneiden von Holz eingesetzt werden. So prüfen Sie Spindelwelle und Flanschscheiben ACHTUNG: Verwenden Sie nur HUSQVARNA-Flanschscheiben mit einem Mindestdurchmesser von 105 mm/4,1 Zoll. WARNUNG: Verwenden Sie keine schmutzigen, verschlissenen oder beschädigten Flanschscheiben. Verwenden Sie nur Flanschscheiben mit der gleichen Abmessung. Eine falsche Flanschscheibe kann dazu führen, dass die Trennscheibe beschädigt wird oder sich löst. Prüfen Sie die Spindelwelle und die Flanschscheiben, wenn die Trennscheibe ersetzt wird.

1635 - 003 - 20.08.20211. Stellen Sie sicher, dass die Gewinde der Spindelwelle nicht beschädigt sind. Ersetzen Sie die beschädigten Teile.

2. Stellen Sie sicher, dass die Kontaktflächen an der

Trennscheibe und den Flanschscheiben nicht beschädigt sind. Ersetzen Sie die beschädigten Teile.

3. Vergewissern Sie sich, dass die Flanschscheiben

sauber sind und die richtige Abmessung aufweisen.

4. Vergewissern Sie sich, dass die Flanschscheiben

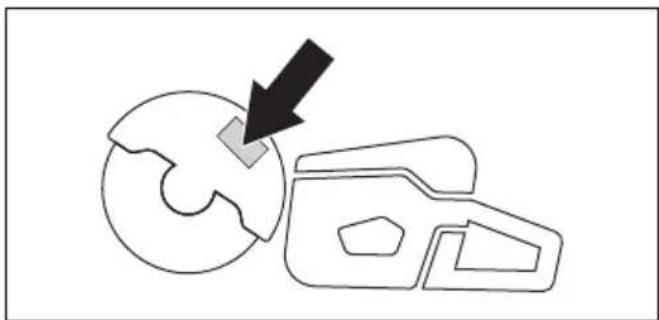

frei auf der Spindelwelle laufen. So prüfen Sie die Dornbuchsen Die Dornbuchsen dienen zur Einpassung des Geräts in das Mittelloch der Trennscheibe. Das Gerät wird mit einer dieser beiden Arten von Dornbuchsen geliefert:

• einer Dornbuchse, die zur anderen Seite gedreht werden kann und für Mittellöcher mit einem Durchmesser von 20 mm/0,79 Zoll oder 25,4 mm/ 1 Zoll geeignet ist

• einer Dornbuchse mit einem Durchmesser von 25,4 mm/1 Zoll

• Ein Aufkleber auf dem Scheibenschutz zeigt die installierte Dornbuchse und die Spezifikationen für die entsprechenden Trennscheiben.

• Stellen Sie sicher, dass die Abmessung des Mittellochs der Trennscheibe mit der installierten Dornbuchse übereinstimmt. Der Durchmesser des Mittellochs ist auf der Trennscheibe aufgedruckt.

• Verwenden Sie nur Dornbuchsen von HUSQVARNA. So prüfen Sie die Rotationsrichtung der Trennscheibe

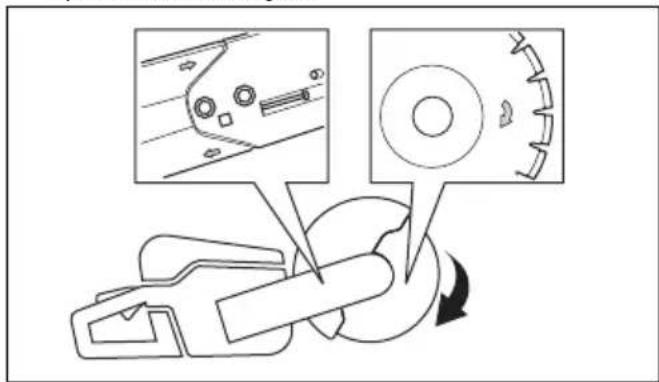

1. Suchen Sie die Pfeile auf dem hinteren

Riemenschutz, die die Rotationsrichtung der Spindelwelle anzeigen.

2. Suchen Sie den Pfeil auf dem Scheibenschutz, der

die Rotationsrichtung der Trennscheibe anzeigt.

3. Stellen Sie sicher, dass die Richtungspfeile der

Trennscheibe und der Spindelwelle in dieselbe Richtung zeigen. So installieren Sie die Trennscheibe WARNUNG: Stellen Sie sicher, dass der Motor ausgeschaltet ist und sich der Stopp-Schalter in der Position STOP befindet. WARNUNG: Tragen Sie bei der Montage des Geräts immer Schutzhandschuhe.

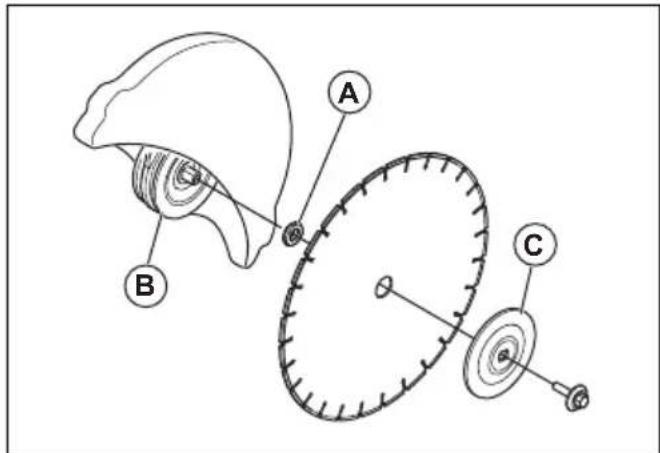

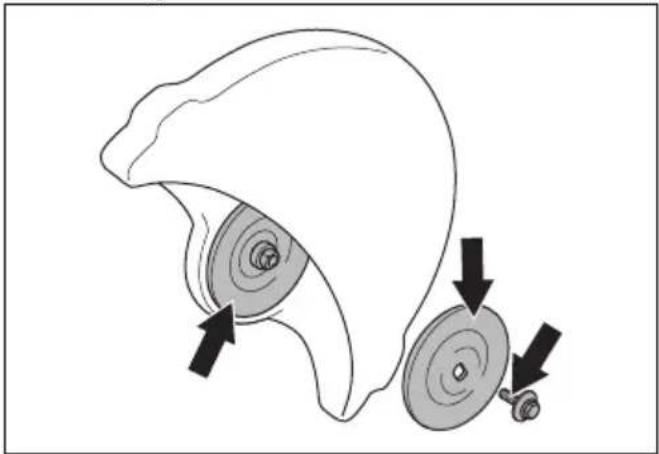

1. Prüfen Sie die Flanschscheiben und die

Spindelwelle. Siehe So prüfen Sie Spindelwelle und Flanschscheiben auf Seite 46

2. Ziehen Sie den SmartGuard zurück, und halten Sie

ihn in der zurückgezogenen Position. Hinweis: Dieser Schritt gilt nur für K 7000 SmartGuard. 1635 - 003 - 20.08.2021 473. Montieren Sie die Trennscheibe an die Trennscheibenbuchse (A) zwischen der inneren Flanschscheibe (B) und der Flanschscheibe (C). Drehen Sie die Flanschscheibe, bis sie fest auf der Welle sitzt.

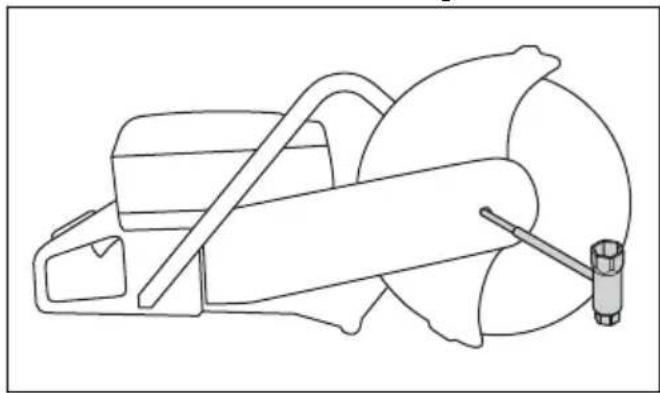

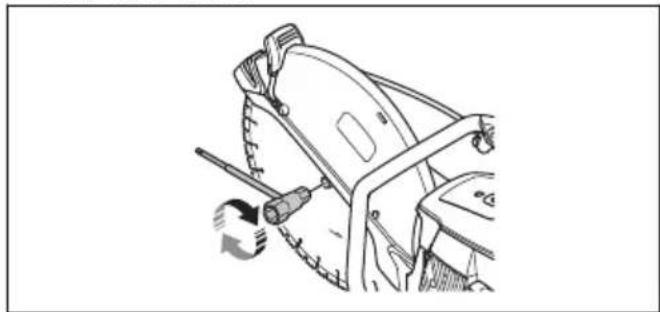

4. Führen Sie ein Werkzeug in die Öffnung des

vorderen Riemenschutzes ein, und drehen Sie die Trennscheibe, bis die Welle verriegelt ist.

5. Ziehen Sie die Schraube der Trennscheibe mit 25

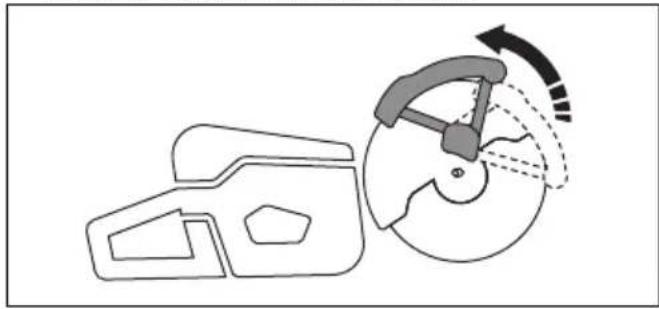

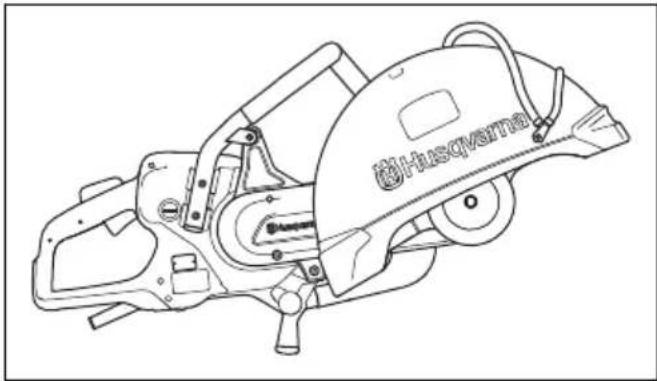

Nm/18,5 ft-lb fest. So kehren Sie den Schneidkopf um WARNUNG: Schneiden Sie nur mit umgekehrtem Schneidkopf, wenn ein Standardverfahren nicht möglich ist. Das Gerät verfügt über einen umkehrbaren Schneidkopf, mit dem Sie in der Nähe einer Wand oder in Bodennähe schneiden können. Schneiden Sie nur mit umgekehrtem Schneidkopf, wenn ein Standardverfahren nicht möglich ist. Wenn ein Rückschlag auftritt, ist es schwieriger, das Gerät unter Kontrolle zu behalten, wenn der Schneidkopf umgekehrt ist. Der Abstand zwischen der Trennscheibe und der Mitte des Geräts ist länger, was bedeutet, dass der Handgriff und die Trennscheibe nicht aufeinander ausgerichtet sind. Dies wirkt sich negativ auf das Gleichgewicht im Gerät aus, und es ist schwieriger, das Gerät zu halten, wenn die Trennscheibe in der Rückschlagzone eingeklemmt oder festgeklemmt wird. Siehe Rückschlagbereich auf Seite

WARNUNG: Stellen Sie sicher, dass der Motor ausgeschaltet und der Netzstecker gezogen ist. WARNUNG: Tragen Sie bei der Montage des Geräts immer Schutzhandschuhe.

1. Entfernen Sie die Trennscheibe, siehe

installieren Sie die Trennscheibe auf Seite 47

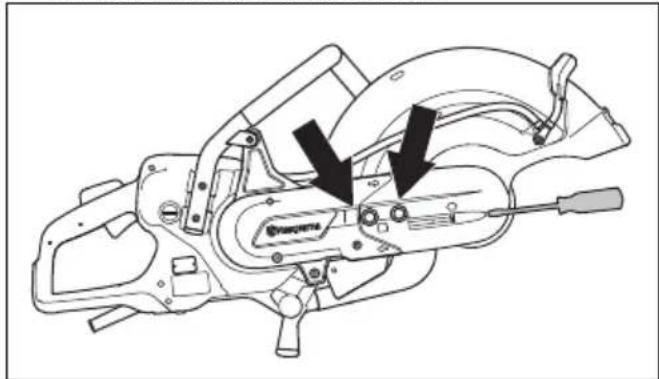

2. Lösen Sie die 2 Schrauben und die Einstellschraube,

um die Riemenspannung zu lösen.

3. Entfernen Sie die Schrauben, und lösen Sie den

4. Trennen Sie den Wasserschlauchnippel, den

Wasserschlauch und den Handgriff vom Scheibenschutz. Entfernen Sie den Anschlag.

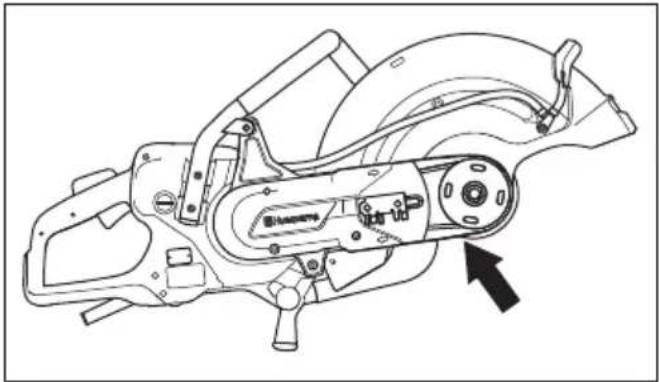

1635 - 003 - 20.08.20215. Entfernen Sie den Riemen von der Riemenscheibe.

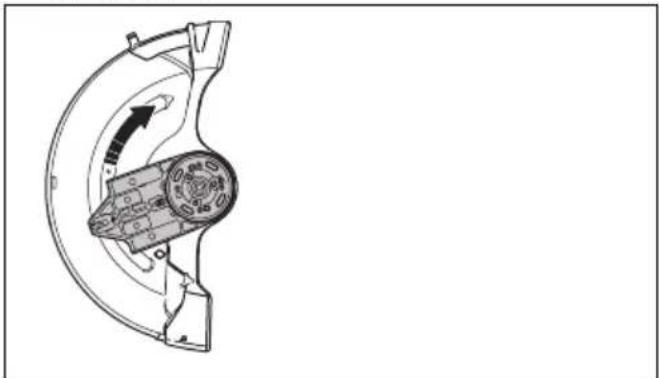

6. Drehen Sie das Lagergehäuse in die

entgegengesetzte Richtung, und bauen Sie den Anschlag ein.

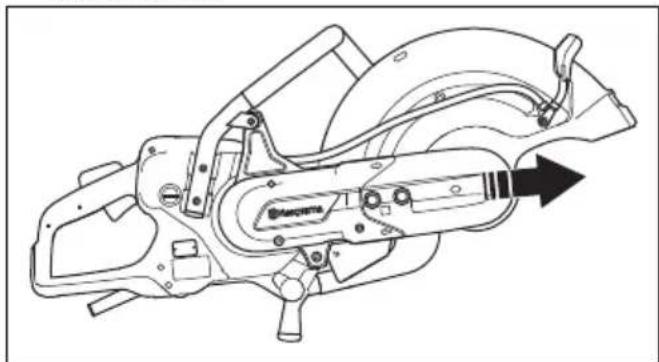

7. Befestigen Sie den Schneidkopf auf der anderen

8. Ziehen Sie den Treibriemen an. Siehe

So stellen Sie die Spannung des Treibriemens ein auf Seite 58

9. Schließen Sie den Wasserschlauchnippel und den

Wasserschlauch auf der Oberseite des Scheibenschutzes an. Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Rückschlag WARNUNG: Rückschläge treten unerwartet und mit zum Teil großer Heftigkeit auf. Heftige Drehbewegungen und starkes Wackeln des Trennschleifers können zu schweren oder tödlichen Verletzungen führen. Bediener müssen deshalb vor dem Betrieb des Produktes die Ursachen für Rückschläge sowie die Vorsichtsmaßnahmen zu deren Vermeidung verstehen. Als Rückschläge werden ruckartige Aufwärtsbewegungen bezeichnet, die dadurch entstehen, dass die Klinge im Rückschlagbereich einklemmt oder stecken bleibt. Die meisten Rückschläge haben nur kleine Auswirkungen auf das Verhalten des Gerätes und stellen keine große Gefahr dar. Es kann jedoch zu heftigen Drehbewegungen und starkem Wackeln des Trennschleifers kommen, was zu schweren oder tödlichen Verletzungen führen kann. Rückschlageffekt Der Rückschlageffekt kann bei Schneidearbeiten jederzeit auftreten. Das Gerät wird dabei in die zur Rotationsrichtung der Trennscheibe entgegengesetzte Richtung gezogen. Beim Betrieb des Gerätes kann dieser Effekt meist vernachlässigt werden. Wird die Scheibe eingeklemmt oder bleibt sie stecken, so kann die Heftigkeit der Rückschlageffekts dazu führen, dass der Bediener die Kontrolle über das Gerät verliert. Bewegen Sie das Gerät niemals, wenn sich die Schneidausrüstung dreht. Kreiselkräfte können die beabsichtige Bewegung behindern 1635 - 003 - 20.08.2021 49Rückschlagbereich Der Rückschlagbereich der Trennscheibe darf niemals zum Schneiden verwendet werden. Wird die Trennscheibe eingeklemmt oder bleibt sie im Rückschlagbereich stecken, kann die Heftigkeit des Rückschlageffekts zu heftigen Drehbewegungen und starkem Wackeln des Trennschleifers führen, was schwere oder tödliche Verletzungen verursachen kann. Rückschlag der rotierenden Scheibe Ein Rückschlag der rotierenden Scheibe tritt auf, wenn die Trennscheibe im Rückschlagbereich nicht frei beweglich ist. Hochschlagen des Geräts durch Rückschlageffekt Wird im Rückschlagbereich geschnitten, kann der Rückstoßeffekt zu einem Hochschlagen des Gerätes führen. Schneiden Sie deshalb nicht mit dem Rückschlagbereich. Ein Hochschlagen des Gerätes können Sie dadurch vermeiden, dass Sie mit dem unteren Quadranten der Trennscheibe schneiden. Blockierung Blockiert wird das Gerät, wenn sich die Schnittstelle verengt. Wird die Klinge eingeklemmt oder bleibt sie stecken, so kann die Heftigkeit der Rückschlageffekts dazu führen, dass der Bediener die Kontrolle über das Gerät verliert. Wird die Klinge eingeklemmt oder bleibt sie im Rückschlagbereich stecken, kann die Heftigkeit der Rückschlageffekts zu heftigen Drehbewegungen und starkem Wackeln des Trennschleifers führen, was schwere oder tödliche Verletzungen verursachen kann. Auf mögliche Bewegungen des Werkstücks achten. Wenn das Werkstück nicht ausreichend gestützt ist und sich beim Schneiden verschiebt, kann es durch Einklemmen der Trennscheibe zu einem Rückschlag kommen. Schneiden von Rohren Beim Schneiden von Rohren ist besondere Sorgfalt geboten. Ist das Rohr nicht ordnungsgemäß gestützt und die Schnittstelle während des Schneidens offen, könnte die Trennscheibe eingeklemmt werden. Achtung: Beim Schneiden eines Rohrs mit einem verbreiterten

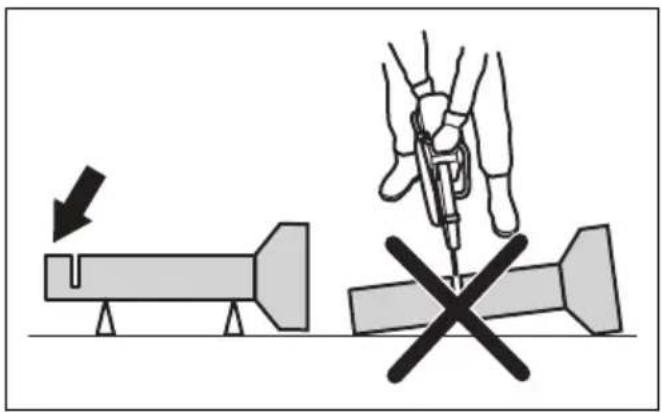

1635 - 003 - 20.08.2021Ende oder eines Rohrs in einem Baugraben kann einenicht ausreichende Stützung zu einem Durchhängenund Einklemmen der Trennscheibe führen.Wenn das Rohr durchhängt, so dass sich dieSchnittstelle verengt, wird die Trennscheibe imRückschlagbereich eingeklemmt und kann einenschweren Rückschlag hervorrufen. Wenn das Rohrordnungsgemäß gestützt ist, fällt das Ende des Rohrsnach unten, die Schnittstelle wird verbreitert und dieTrennscheibe kann nicht eingeklemmt werden.Sichern Sie das Rohr, damit es sich nicht bewegen oderwegrollen kann. Stellen Sie sicher, dass sich der Schnittöffnet, um ein Einklemmen zu verhindern.Schneiden von kleineren Rohren WARNUNG: Wird die Trennscheibe im Rückschlagbereich eingeklemmt, führt dieszu einem starken Rückschlageffekt.Ist das Rohr kleiner als die maximale Schnitttiefe desGeräts, kann der Schneidvorgang in 1 Schritt von obennach unten durchgeführt werden.• Schneiden Sie das Rohr von oben nach unten.Schneiden von größeren Rohren WARNUNG: Wird die Klinge imRückschlagbereich eingeklemmt, führt dieszu einem starken Rückschlageffekt.Ist das Rohr größer als die maximale Schnitttiefe desGeräts und kann nicht gerollt werden, muss derSchneidvorgang in 5 Schritte aufgeteilt werden.• Unterteilen Sie das Rohr in 5 Abschnitte. MarkierenSie diese Abschnitte und eine Schnittlinie.Schneiden Sie eine flache Führungsnut um dasRohr.

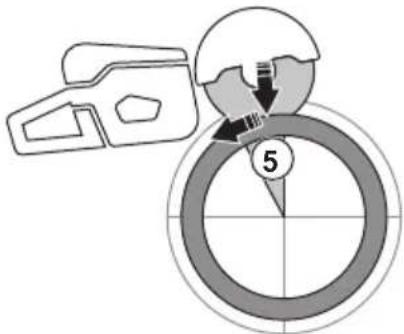

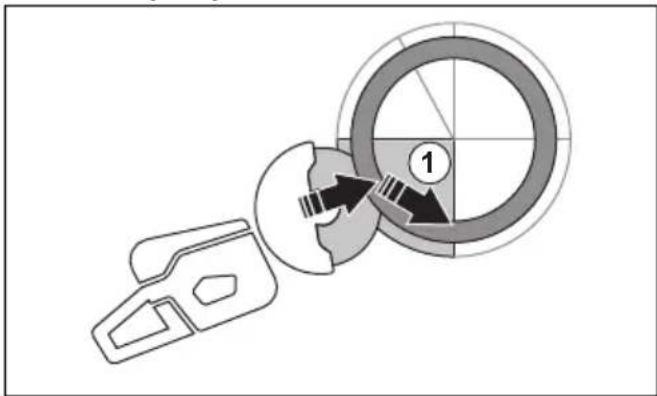

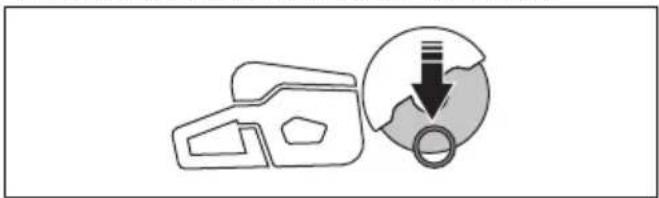

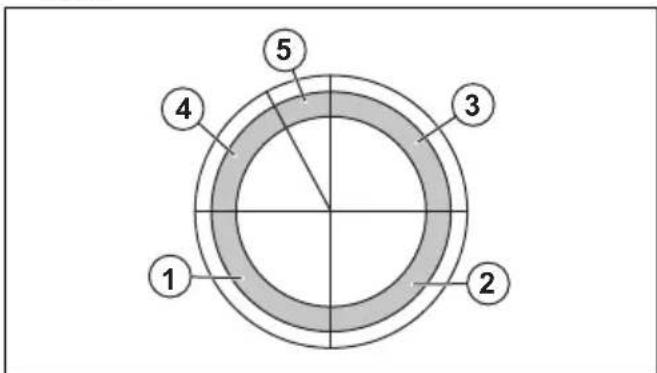

• Schneiden Sie diese Abschnitte in 5 Schritten. DieSchnittrichtungen werden bei jedem Schritt durch diePfeile angezeigt.

• Führen Sie den endgültigen Trennschnitt von derOberseite des Rohrs nach hinten aus, ohne denoberen Quadranten der Trennscheibe zu umfassen.Stellen Sie den Klingenschutz auf die vorderstePosition ein, um für maximalen Schutz zu sorgen.

WARNUNG: Wenn das Rohr ordnungsgemäß gestützt ist, darf es dieTrennscheibe beim Trennen in Abschnitt5 nicht einklemmen. Seien Sievorsichtig, wenn die Trennscheibewährend der endgültigen Trennungeingeklemmt wird. Wenn dieTrennscheibe im unteren Bereicheingeklemmt wird, kann sich das Gerätvom Bediener weg nach vorne bewegen,anstatt zu einem Rückschlag derrotierenden Scheibe zu führen. Einen Rückschlag verhindern WARNUNG: Vermeiden SieSituationen, in denen Rückschlaggefahrbesteht. Seien Sie bei der VerwendungIhres Trennschleifers vorsichtig und stellenSie sicher, dass die Trennscheibe nicht inder Rückschlagzone eingeklemmt wird. WARNUNG: Seien Sie beim erneuten Einführen der Trennscheibe in einenbestehenden Schnittspalt vorsichtig. WARNUNG: Stellen Sie sicher, dass das Werkstück sich während der Arbeit nichtbewegen kann. WARNUNG: Nur Sie selbst und eine vorschriftsmäßige Arbeitstechnik könnenden Rückschlag und seine Risikenausschalten.• Stützen Sie das Werkstück stets ab, so dass derSchnitt beim Schneiden offen bleiben kann. Bei einergeöffneten Schnittstelle tritt kein Rückschlageffektauf. Rückschlaggefahr besteht, wenn sich dieSchnittstelle schließt und die Trennscheibeeingeklemmt werden könnte. Zu erledigen, bevor Sie das Gerät starten

• Lesen Sie die Bedienungsanleitung sorgfältig durch,und stellen Sie sicher, dass Sie die Anweisungenverstehen.• Führen Sie die tägliche Wartung durch. Siehe Wartungsplan auf Seite 57

• Stellen Sie sicher, dass das Antriebsaggregat aneine geerdete Steckdose angeschlossen ist.• Vergewissern Sie sich, dass die Netzspannung mitdem auf dem Gerätetypenschild angegebenen Wertübereinstimmt.• Stellen Sie sicher, dass sich nur befugte Personenim Arbeitsbereich befinden.• Achten Sie während der Arbeit auf eine sichere undstabile Position.• Verwenden Sie stets ein Antriebsaggregat mitFehlerstrom-Schutzeinrichtung (Residual CurrentDevice, RCD). Weitere Informationen finden Sie inder Bedienungsanleitung des Antriebsaggregats.• Stellen Sie sicher, dass der Wasseranschluss an dieWasserversorgung angeschlossen ist. Siehe Anschluss an die Wasserversorgung auf Seite 55

So verringern Sie Staubbildung während des Betriebs Das Gerät verfügt über ein Kit für den Nassschnitt, umschädlichen Staub in der Luft während des Betriebs zureduzieren. Das Nassschnitt-Kit hat einen geringenWasserverbrauch.• Verwenden Sie nach Möglichkeit Trennscheiben fürden Nassschnitt mit Wasserkühlung. Siehe Diamantscheiben für den Nassschnitt auf Seite 45

• Stellen Sie den Wasserzufluss mit dem Ventil ein.Der richtige Fluss ist für verschiedene Arten vonAufgaben unterschiedlich. 1635 - 003 - 20.08.2021• Stellen Sie sicher, dass der Wasserdruck korrekt ist. Siehe Technische Daten auf Seite 61 . Wenn sich der Wasserschlauch an der Versorgungsquelle löst, kann der vorhandene Wasserdruck zu hoch sein. Grundlegende Arbeitsmethoden WARNUNG: Ziehen Sie das Gerät nicht zur Seite. Dadurch kann die freie Bewegung der Trennscheibe verhindert werden. Die Trennscheibe kann brechen und Verletzungen des Bedieners oder umstehender Personen verursachen. WARNUNG: Schleifen Sie niemals mit der Trennscheibenseite. Die Trennscheibe kann brechen und Verletzungen des Bedieners oder umstehender Personen verursachen. Verwenden Sie nur die Schneidkante. WARNUNG: Kontrollieren Sie, ob die Trennscheibe korrekt installiert ist und keine Schäden aufweist. WARNUNG: Bevor Sie in einem bestehenden Schnittspalt, der mit einer anderen Trennscheibe geschnitten wurde, weiter schneiden, müssen Sie überprüfen, ob dieser Spalt nicht dünner als die Trennscheibe ist, damit sich die Trennscheibe nicht im Schnittspalt fest frisst und es keinen Rückschlag gibt. WARNUNG: Beim Schneiden von Metall entstehen Funken, die einen Brand verursachen können. Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien oder Gasen.

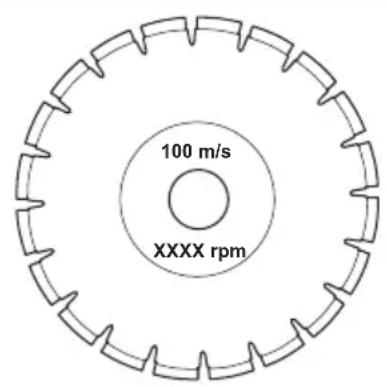

• Das Gerät ist zum Schneiden mit Diamantscheiben für handgeführte Hochgeschwindigkeitsgeräte geeignet. Mit anderen Arten von Trennscheiben oder bei zweckfremden Arbeiten darf das Gerät nicht verwendet werden.

• Stellen Sie sicher, dass für das entsprechende Material eine korrekte Trennscheibe verwendet wird. Eine Anleitung finden Sie in Trennscheiben auf Seite

• Schneiden Sie keine asbesthaltigen Materialien.

• Halten Sie bei laufendem Motor einen sicheren Abstand von der Trennscheibe ein. Versuchen Sie nicht, eine sich drehende Trennscheibe mit einem Körperteil zu stoppen. Das Berühren einer rotierenden Trennscheibe kann auch bei ausgeschaltetem Motor zu schweren oder tödlichen Verletzungen führen.

• Stellen Sie sicher, dass sich nur befugte Personen im Arbeitsbereich befinden.

• Nachdem der Gashebel losgelassen wurde, dreht sich die Trennscheibe noch eine Zeit lang weiter. Stellen Sie sicher, dass die Trennscheibe angehalten hat, bevor das Gerät bewegt oder abgelegt wird. Wenn die Trennscheibe schnell angehalten werden muss, lassen Sie die Trennscheibe leicht eine harte Oberfläche berühren.

• Bewegen Sie das Gerät nicht bei eingeschaltetem Motor.

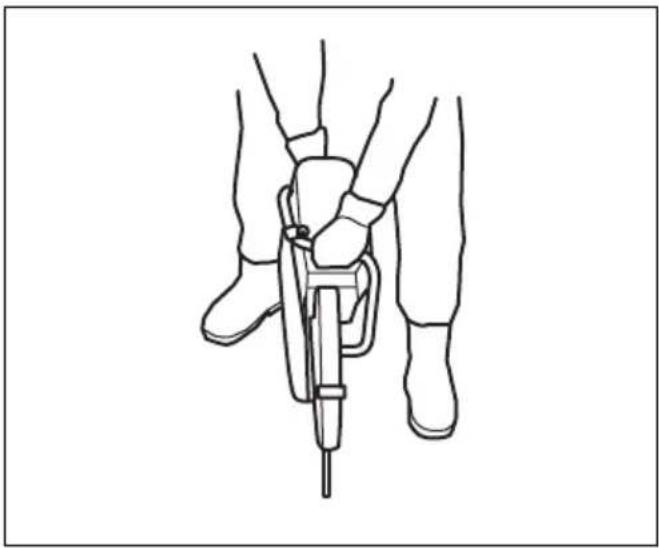

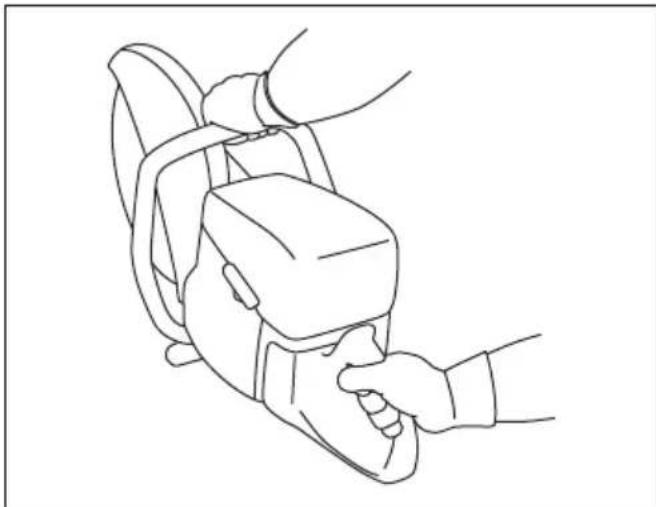

• Halten Sie das Gerät mit beiden Händen. Halten Sie das Gerät, indem Sie mit Daumen und Fingern fest und vollständig um die Kunststoffgriffe mit Isolierung greifen. Umfassen Sie mit der rechten Hand den hinteren Handgriff und mit der linken den vorderen. Alle Bediener müssen das Gerät so halten. Verwenden Sie einen Trennschleifer nicht mit nur einer Hand.

• Stellen Sie sicher, dass Sie sich in einer sicheren Position befinden und sich die Trennscheibe frei bewegen kann.

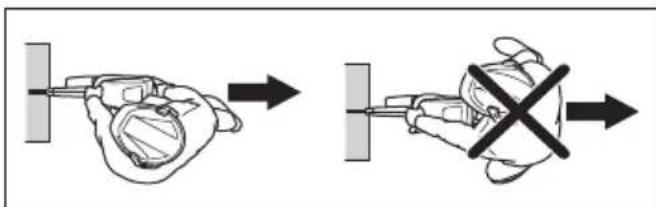

• Immer parallel zur Trennscheibe stehen. Stellen Sie sich nie genau dahinter. Im Fall eines Rückschlags bewegt sich das Gerät in der Ebene der Trennscheibe.

• Entfernen Sie sich bei eingeschaltetem Motor nicht vom Gerät. Bevor Sie sich vom Gerät entfernen, stellen Sie den Motor ab und vergewissern Sie sich, dass keine Gefahr eines versehentlichen Starts besteht.

• Verwenden Sie den Einstellgriff des Scheibenschutzes, um den hinteren Teil des Schutzes bündig mit dem Werkstück einzustellen. Spritzer und Funken des geschnittenen Materials werden dann von der Schutzvorrichtung aufgefangen und vom Bediener weg geleitet. Bei 1635 - 003 - 20.08.2021 53laufendem Gerät müssen die Schutzvorrichtungen für die Schneidausrüstung immer installiert sein.

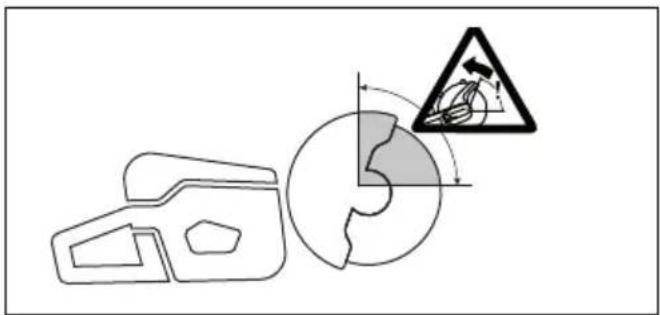

• Verwenden Sie niemals den Rückschlagbereich der Trennscheibe zum Schneiden. Eine Anleitung finden Sie in Rückschlagbereich auf Seite 50

• Verwenden Sie das Gerät erst, wenn der Arbeitsbereich frei ist und Ihre Füße und Ihr Körper sich in einer stabilen Position befinden.

• Führen Sie keine Schnitte oberhalb der Schulterhöhe aus.

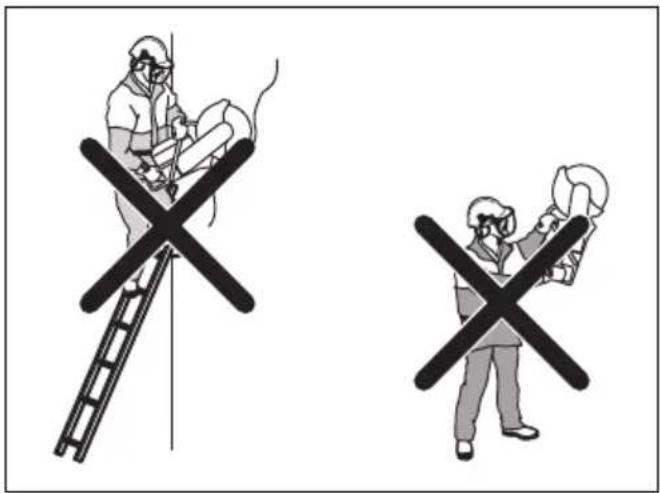

• Arbeiten Sie nicht von einer Leiter aus. Verwenden Sie eine Plattform oder ein Gerüst, wenn der Schnitt oberhalb der Schulter erfolgt. Sorgen Sie für einen festen Stand.

• Halten Sie einen bequemen Abstand zum Werkstück ein.

• Achten Sie darauf, dass sich die Trennscheibe frei drehen kann, wenn der Motor gestartet wird.

• Setzen Sie die Trennscheibe bei hoher Drehzahl (Volllast) vorsichtig an. Behalten Sie die Höchstgeschwindigkeit bei, bis der Schneidevorgang abgeschlossen ist.

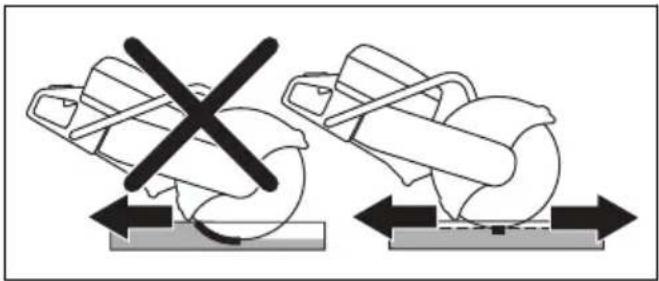

• Lassen Sie das Gerät die Arbeit verrichten. Drücken Sie die Trennscheibe nicht nach unten.

• Führen Sie das Gerät in einer Linie mit der Scheibe. Seitendruck kann die Trennscheibe beschädigen und ist äußerst gefährlich.

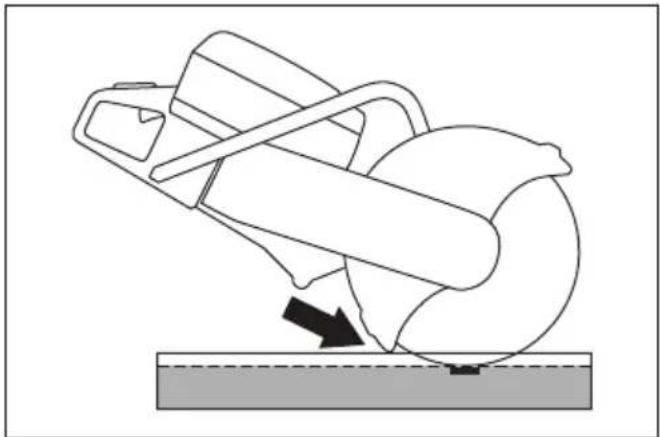

• Führen Sie die Scheibe langsam vor- und rückwärts, um eine kleine Kontaktfläche zwischen der Scheibe und dem zu schneidenden Material zu erhalten. Auf diese Weise wird die Temperatur der Scheibe niedrig gehalten und ein effektives Schneiden erzielt. Grundlegende Arbeitstechniken mit K 7000 SmartGuard WARNUNG: Die SmartGuard-Funktion wird ausgeschaltet, wenn der SmartGuard manuell zurückgefahren wird. Fahren Sie den SmartGuard nur manuell zurück, wenn Sie dies tun müssen und keine Rückschlaggefahr besteht. SmartGuard sorgt für eine größere Abdeckung der Trennscheibe. Dadurch wird die Gefahr verringert, die Trennscheibe im Falle eines Rückschlags zu berühren.

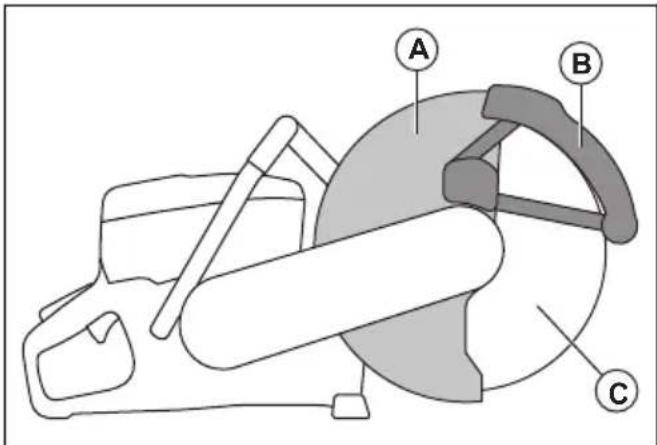

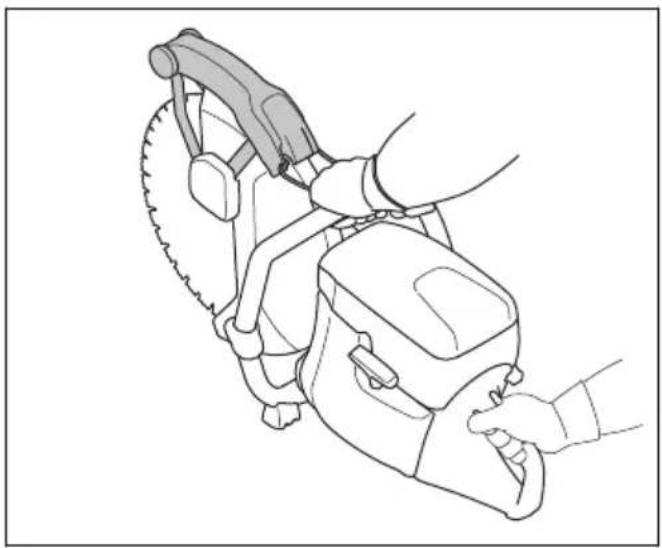

• Sie können den SmartGuard manuell mit dem SmartGuard-Handgriff zurückfahren.

• Halten Sie den SmartGuard-Handgriff mit einem linken Finger, während die anderen Finger gleichzeitig den vorderen Handgriff halten.

1635 - 003 - 20.08.2021So überprüfen Sie den Dreiphasen-FI- Schalter

1. Starten Sie das Gerät, siehe

So starten Sie das Gerät auf Seite 56

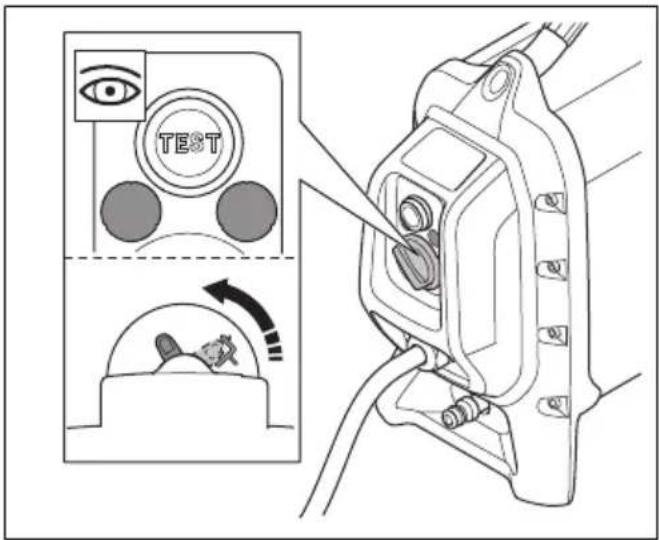

2. Sehen Sie in die Inspektionsöffnungen, und drücken

Sie den FI-Testschalter.

3. Stellen Sie sicher, dass sich der FI-Schalter

bewegen lässt und das Gerät von der Stromversorgung trennt.

4. Drehen Sie den FI-Rücksetzknopf, um den FI-

Schalter zurückzusetzen. Anschluss an die Wasserversorgung ACHTUNG: Verwenden Sie beim Betrieb des Geräts stets Wasser. Auch beim trockenen Trennschleifen wird die Temperatur des Geräts durch Wasser gesenkt. ACHTUNG: Verwenden Sie den richtigen Wasserdruck, um den Kern und die Segmente der Diamantscheibe beim Schneiden kühl zu halten. Diamantscheiben für Nassschnitte dürfen nicht trocken eingesetzt werden.

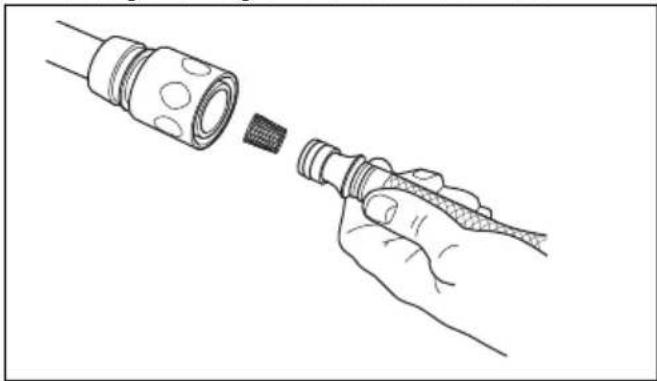

1. Schließen Sie den Wasserschlauch an die

Wasserzufuhr an. Im Abschnitt Technische Daten auf Seite 61 erhalten Sie weitere Informationen zur zulässigen Untergrenze für den Wasserfluss. Hinweis: Der Schlauchnippel des Geräts verfügt über einen Filter.

2. Drücken Sie die Gashebelsperre, um das

Wasserventil zu öffnen.

3. Stellen Sie den Wasserfluss während des Betriebs

mit dem Daumen ein. 1635 - 003 - 20.08.2021 55So führen Sie trockenes Trennschleifen durch ACHTUNG: Diamantscheiben für das trockene Trennschleifen werden nur für den intermittierenden Betrieb empfohlen. ACHTUNG: Achten Sie stets auf einen ausreichenden Luftstrom im Bereich der Trennscheibe, um die Temperatur zu senken.

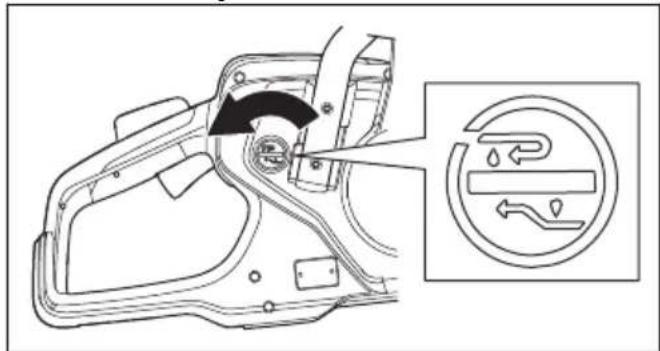

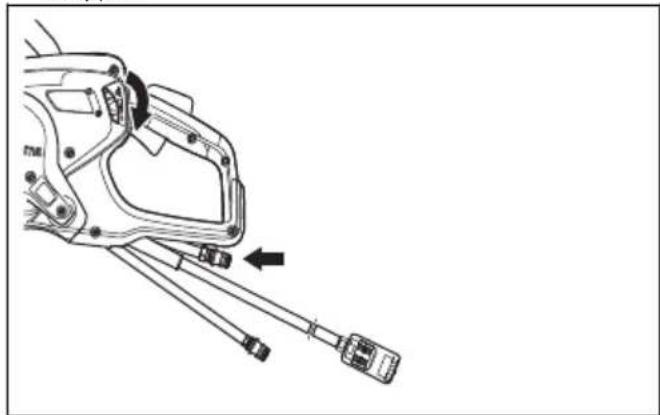

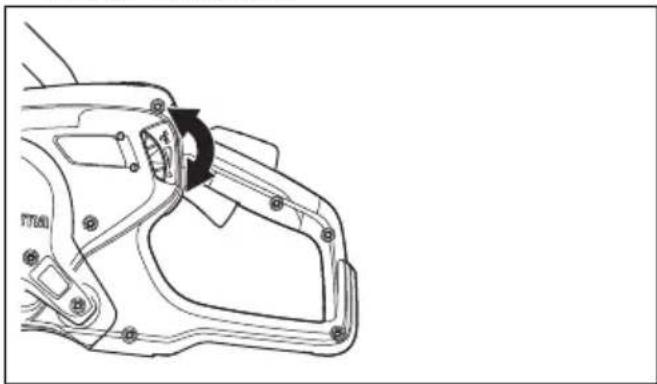

1. Drehen Sie den Knopf um 180 Grad, um die

Wasserrichtung einzustellen.

2. Drücken Sie den Knopf, um den Wasserfluss zu

stoppen. Das Wasser fließt durch den Rücklaufschlauch. So starten Sie das Gerät

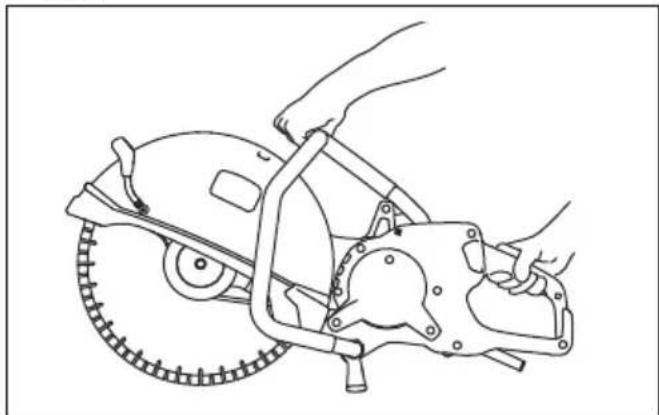

1. Halten Sie den hinteren Griff mit der rechten Hand

2. Drücken Sie die Gashebelsperre, und halten Sie den

3. Lassen Sie das Gerät 30 Sekunden lang ohne Last

laufen. So schalten Sie das Gerät aus WARNUNG: Nach Ausschalten des Motors dreht sich die Trennscheibe noch eine Zeit lang weiter. Achten Sie dabei darauf, dass sich die Trennscheibe störungsfrei drehen kann, bis die Drehbewegung endgültig aufhört. Wenn die Trennscheibe schnell angehalten werden muss, lassen Sie die Trennscheibe leicht eine harte Oberfläche berühren. Es besteht die Gefahr von schweren Verletzungen. Es gibt zwei Verfahren zum Stoppen des Motors.

• Lassen Sie den Gashebel los, um den Motor zu stoppen.

• Drücken Sie auf dem Antriebsaggregat den Schalter zum Stoppen des Geräts. Weitere Informationen finden Sie in der Bedienungsanleitung des Antriebsaggregats.

1635 - 003 - 20.08.2021Leuchtanzeigen am Gerät Anzeige Ursache Schritt 1 grünes Lämpchen blinkt. Das Gerät ist an ein Antriebsaggregat angeschlossen und betriebsbereit. Die Ausgangsleistung beträgt weniger als 70 % der bei Betrieb maximal verfügbaren Leistung. k. A. 2 grüne Lämpchen blinken. Die Ausgangsleistung beträgt 70-90 % der bei Betrieb maximal verfügbaren Leistung. k. A. 3 grüne Lämpchen blinken. Die Schnittgeschwindigkeit hat die optimale Leistung. Die Ausgangsleistung beträgt 90 % der bei Betrieb maxi- mal verfügbaren Leistung. k. A. 3 grüne und 1 gelbes Lämpchen blinken. Die Ausgangsleistung fällt ab. Die Last verringern. 3 grüne Lämpchen, 1 gelbes und 1 rotes Lämpchen blinken. Das Gerät ist zu heiß. Die Last verringern, oder den Wasserfluss oder den Luftstrom erhöhen, um die Temperatur zu senken. Alle Statusanzeige- leuchten blinken. Das Gerät ist zu heiß. Die Last verringern, oder den Wasserfluss oder den Luftstrom erhöhen, um die Temperatur zu senken. Die Leistung ist reduziert. Den Wasserfluss oder den Luft- strom erhöhen, um die Tempera- tur zu senken. Das System befindet sich im Modus „Automatisches He- runterfahren“. Das Antriebsaggregat an einen Ort mit niedrigerer Temperatur stellen. Luftfilter austauschen. Wartung Einleitung WARNUNG: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren, dass professionelle Reparaturen und Wartungsarbeiten zur Verfügung stehen. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wenden Sie sich für Ersatzteile an einen Händler oder eine Servicewerkstatt von HUSQVARNA. Wartungsplan Der Wartungsplan enthält die für das Gerät erforderlichen Wartungspunkte. Die Wartungsintervalle werden anhand der täglichen Nutzung des Geräts berechnet. 1635 - 003 - 20.08.2021 57Täglich Wöchentlich oder alle 40 Stunden Monatlich Reinigen Außenreinigung Funktionsprüfung Allgemeine Inspektion Antivibrationssystem* Wasserversorgungssystem Treibriemen Gashebelsperre* Scheibenschutz und SmartGuard* Trennscheibe** Antriebsrad

• Siehe Sicherheitsvorrichtungen am Gerät auf Seite 40

** Siehe So installieren Sie die Trennscheibe auf Seite 47

Außen reinigen WARNUNG: Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Spülen Sie das Gerät äußerlich nach jedem Arbeitstag mit sauberem Wasser. Falls erforderlich, verwenden Sie eine Bürste. So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.

• Stellen Sie sicher, dass die Kabel des Geräts nicht so liegen, dass diese beschädigt werden könnten.

• Untersuchen Sie die elektrischen Teile auf Beschädigungen. Nehmen Sie ein Gerät, dessen elektrische Teile beschädigt sind, nicht in Betrieb. So stellen Sie die Spannung des Treibriemens ein Die Spannung des Treibriemens ist korrekt, wenn sich die Einstellmutter gegenüber der Markierung auf der Treibriemenabdeckung befindet. Ziehen Sie einen neuen Treibriemen nach einer Betriebsdauer von 1 Stunde nach.

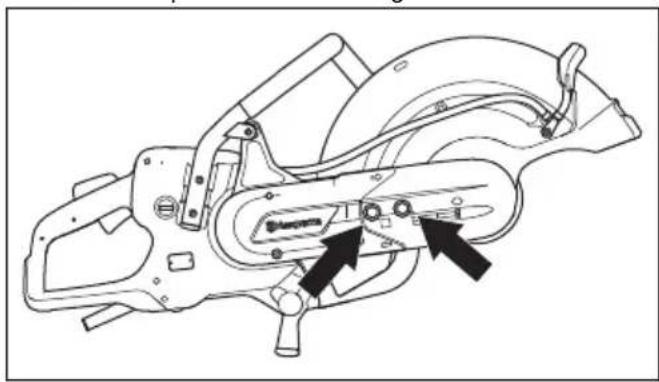

1. Lösen Sie die 2 Schrauben, mit denen der

Schneidkopf am Gerät befestigt ist.

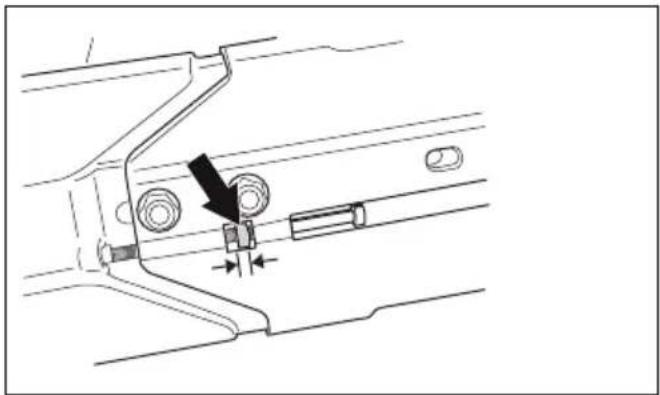

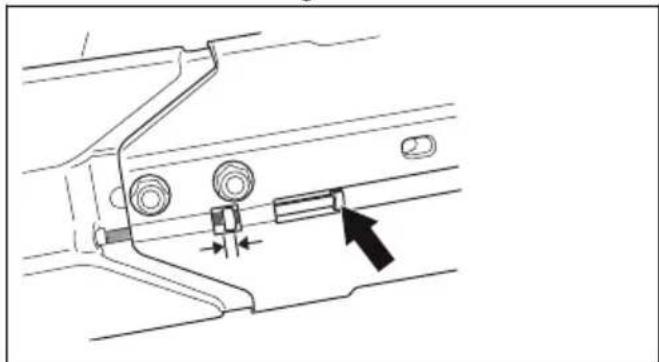

2. Drehen Sie die Einstellschrauben, bis die

Einstellmutter gegenüber der Markierung auf der Treibriemenabdeckung steht.

3. Verwenden Sie einen Kombischlüssel und ziehen

Sie die 2 Schrauben fest, mit denen der Schneidkopf am Gerät befestigt ist.

1635 - 003 - 20.08.2021So tauschen Sie den Treibriemen aus

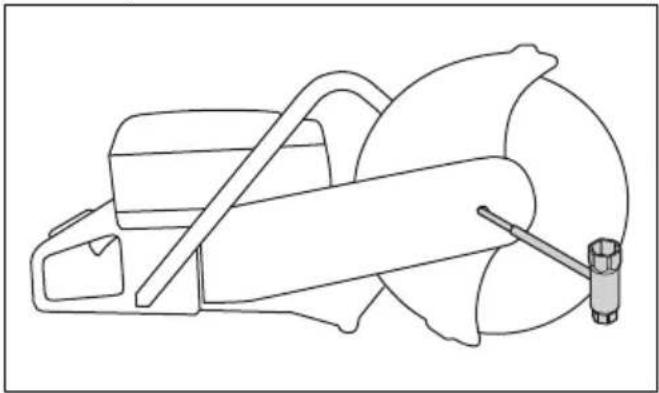

1. Drehen Sie die Schraube für die Trennscheibe mit

einem Schraubenschlüssel gegen den Uhrzeigersinn, um die Trennscheibe zu entfernen.

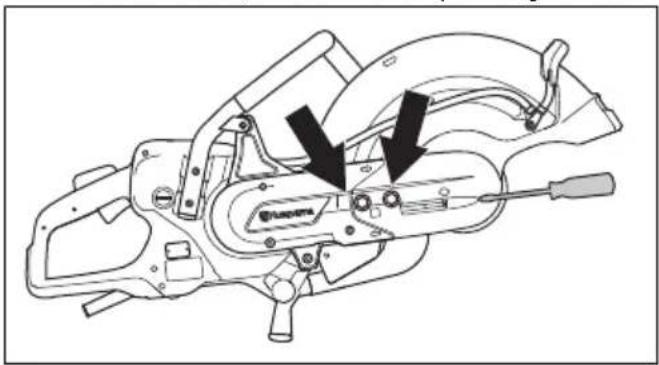

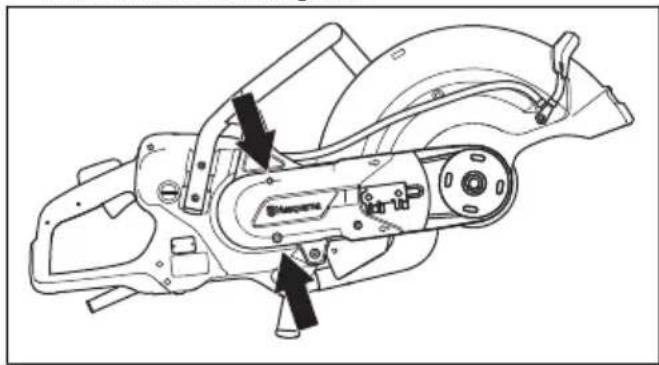

2. Lösen Sie die 2 Schrauben und dann die

Einstellschraube, um die Riemenspannung zu lösen.

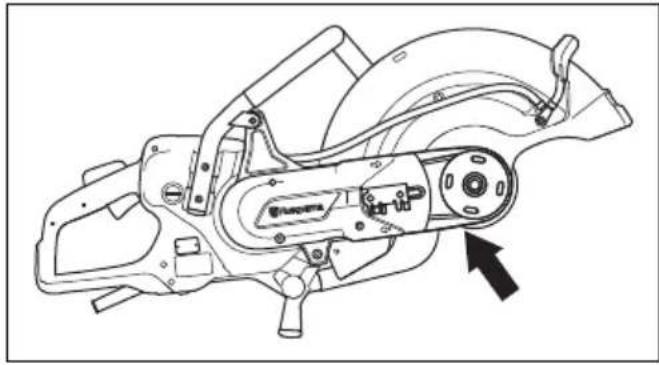

3. Entfernen Sie die 2 Schrauben, und nehmen Sie den

4. Entfernen Sie den Riemen von der Riemenscheibe.

Hinweis: Der Schneidkopf kann vom Gerät entfernt werden.

5. Lösen Sie die 2 Schrauben, mit denen der

Riemenschutz befestigt ist.

6. Entfernen Sie den hinteren Riemenschutz.

7. Ersetzen Sie den Treibriemen.

8. Der Zusammenbau erfolgt in umgekehrter

Reihenfolge. So installieren Sie die Trennscheibe, siehe So installieren Sie die Trennscheibe auf Seite

Transport, Lagerung und Entsorgung Transport und Lagerung

• Sichern Sie das Gerät während des Transports, um Schäden und Unfälle zu vermeiden.

• Entfernen Sie die Trennscheibe vor dem Transportieren oder Lagern des Geräts.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Lagern Sie die Trennscheiben trocken und frostgeschützt.

• Trennen Sie die Stromversorgung vom Gerät.

• Untersuchen Sie alle neuen und gebrauchten Trennscheiben vor der Montage auf Transport- und Lagerschäden. Entsorgung Durch Symbole auf dem Gerät oder seiner Verpackung wird angezeigt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, 1635 - 003 - 20.08.2021 59damit elektrische und elektronische Komponenten wiedergewonnen werden können. Dadurch, dass Sie sicherstellen, dass Sie mit diesem Gerät sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Geräts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Geräts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Gerät gekauft haben. 60 1635 - 003 - 20.08.2021Technische Daten Technische Daten Motor Elektromotor HF Hochfrequenz 3-Phasen-Betrieb, Motorleistung – max. kW 5,5 1-Phasen-Betrieb, Motorleistung – max. KW 3 1-phasig, V 120-240 Gewicht K 7000 ohne Trennscheibe und Kabelpaket, Ibs/kg 21,6/9,8 K 7000 SmartGuard ohne Trennscheibe und Kabelpaket, Ibs/kg 23,8/10,8 K 7000-Kabelpaket, lbs/kg 4,2/1,9 Spindel, Abtriebswelle Max. Spindeldrehzahl, U/min 4300 Max. Umfangsgeschwindigkeit, ft/min oder m/s 18000 oder 90 Wasserkühlung Wasserkühlung der Scheibe Ja Empfohlener Wasserdruck, PSI/bar 7-116/0,5-8 Empfohlene Mindestmenge für den Wasserdurchsatz, l/ min, qt/min 0,5 bei Wassertemperatur 15 °C, 0,5 bei Wassertempe- ratur 59 °F Verbindungsnippel Typ Gardena Geräuschemissionen

Schallleistungspegel, gemessen dB(A)

Schalldruckpegel am Ohr des Bedieners, dB (A)

1,8 Hinterer Handgriff, m/s

1. Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EN 60745-2-22. Der gemel- dete Schallleistungspegel hat eine Messunsicherheit von 3 db(A).

2. Schalldruckpegel gemäß EN 60745-2-22 Die für den Schalldruckpegel gemeldeten Werte haben eine Messunsi-

cherheit von 3 dB(A).

3. Äquivalente Vibrationspegel gemäß EN 60745-2-22 werden berechnet als die zeitgewichtete energetische Sum-

me der Vibrationspegel. Die für die Vibrationspegel gemeldeten Werte haben eine Messunsicherheit von 1,5 m/s

1635 - 003 - 20.08.2021 61Empfohlene Abmessungen für Trennscheiben Max Durchmes- ser der Trenn- scheibe, Zoll/mm Max. Schnitt- tie- fe, Zoll/mm Nenndrehzahl- der Trennschei- be, U/min Nenngeschwin- digkeit der Trennscheibe, ft/min oder m/s Durchmesser der Scheiben-Mittel- bohrung, Zoll/mm Max. Dicke der Trennscheibe, Zoll/mm 16/400 6/155

19600 oder 100 0,79/20 oder 1/25,4 0,2/5 62 1635 - 003 - 20.08.2021Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Tragbare Schneidmaschine Marke HUSQVARNA Typ/Modell K 7000, K 7000 SmartGuard Identifizierung Seriennummern ab 2021 Erfüllt die folgenden EU-Vorschriften und -Richtlinien: Richtlinie/Vorschrift Beschreibung 2006/42/EC „Maschinenrichtlinie“ 2014/30/EC „EMV-Richtlinie“ 2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe“
