BEDIENUNGSANLEITUNG Phantom 7530 NOVY

DE Bedienungsanleitung

S.

EN User manual

p. 32

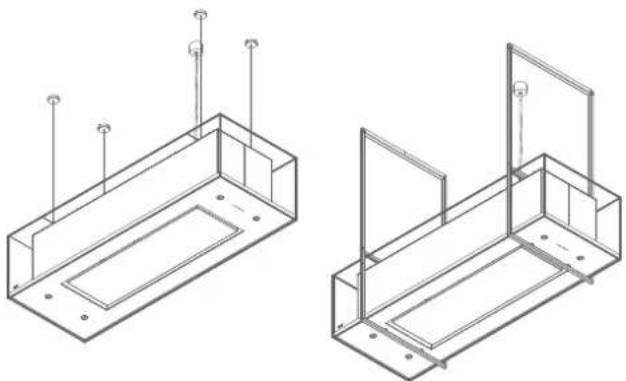

Novy Phantom Cable

7530

Novy Phantom Frame

7540

NOVY

Novy Phantom Cable

7530

Novy Phantom Frame

7540

INHOU

1 VOORSCHRIFTEN VOOR VEILIGHEID

EN GEBRUK 3

2 BEDIENING EN FUNCTIONS 5

1 VOORSCHRIFTEN VOOR VEILIGHEID EN GEBRUIK

Meer informatatie over de Novy producten, accessoires en diensten kurz u vinden op internet: www.novy.com

rgsmaatregelen gegen beschadiging

Technische gegevens afstandsbediening

Italie: Tel.: [phone]

Voor alle andere landen: uw lokale installment of

Novy in Belgie: +32 (0)56/36.51.02

Italie: Tel.: [phone]

NUTZUNGSVORSCHRIFTEN 23

2 BEDIENUNG UND FUNKTIONEN 25

2.1 Bedienung des Geräts 25
2.2 Ein- und Ausschalten des Dunstabzugs 25
2.3 Beleuchtung 26
2.4Fernbedienung 26
2.5 InTouch 27
2.6 Bedienung über mobile Applikation 27

3 Reinigung und wartung 27

3.1 Allgemeine Wartung 27

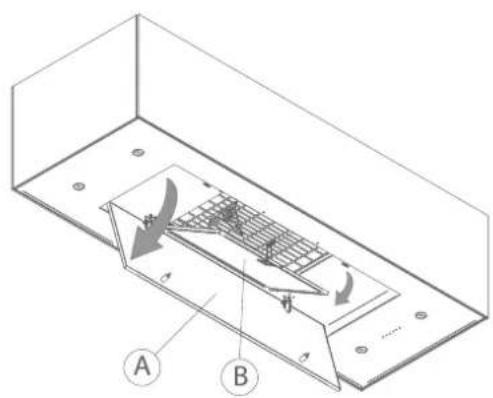

3.3 Fettfilter 28

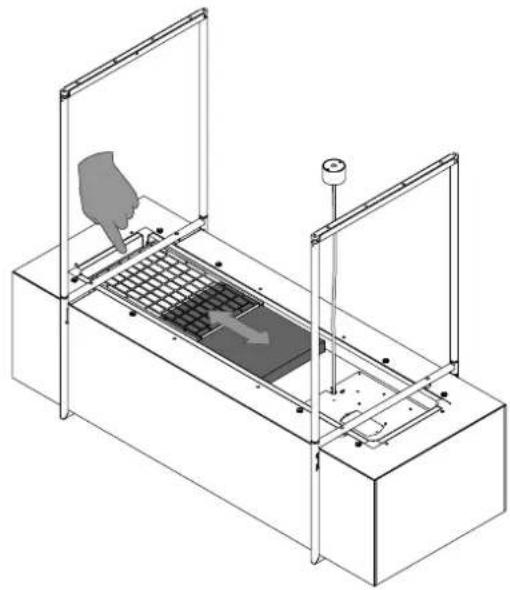

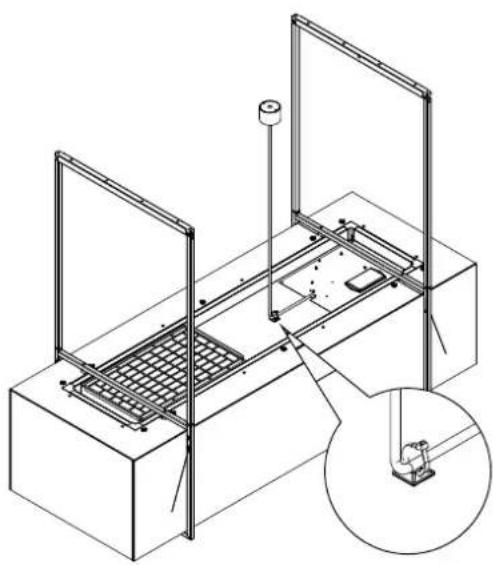

3.4 Monoblock-Rezirkulationsfilter 29
3.5 Auswechseln der Batterien 30
3.6 Störungen 30

4 Schnellanleitung 31

4.1 Einstellungen 31
4.2 Indikationen 31

1 SICHERHEITS- UND NUTZUNGSVORSCHRIFTEN

Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy finden Sie im Internet unter: www.novy.com

These Broschüre enthalt die Gebrauchsanweisung für das Gerät, wie auf der Vorderseite angegeben. Die Montageanleitung wurde dem Gerät in einer gesonderten Broschüre beigefegt.

In der Gebrauchsanweisung werden einige Symbole verwendet. Nachfolgend finden Sie eine Erklärung dieser Symbole.

Symbol	BedeutungAktion
	Anzeige Erläuterung einer Anzeige auf dem Gerät
	Warnhinweis Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin.

Beachten Sie diese Anweisung, um Verletzungen und Sachschäden zu vermeiden.

ische Sicherheitsvorschriften

• Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften. Eine unsachgemäß Verwendung kann jedoch zu Verletzungen und Schäden am Gerät führen.

• Lesen Sie die Gebrauchs- und Montageanleitung sorgfältig durch, bevor Sie these Gerät installmenten und in Betriebnehmen. Darin sind wichtige Informationen in Bezug auf die Installation und Verwendung des Geräts enthalten.
  Die Sicherheit ist nur bei fachgerechter Installation gemäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.
  Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerätarf nicht im Freien verwendet werden.

• Überprüfen Sie den Zustand des Geräts und des Montagematerials, sobald Sie es aus der Verpackungnehmen. Nehmen Sie das Gerät sorgfältig aus der Verpackung. Verwenden Sie zum Offnen der Verpackung keine scharfen Messer.
  Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in thisem Fall an Novy.

-Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie an die Person weiter, die das Gerät möglicherweise nach Ihnen benutzt.
- Novy haftet nicht für Schäden, die durch falsche Montage, falschen Anschluss, unsachgemäß Verwendung oder falsche Bedienung entstehen.
- Berühren Sie keine spannungsfährenden Teile.
- Das Gerätarf nicht umgebaut oder verändert werden.
- Entfernen Sie Etiketten und Aufkleber von dem Gerät, die mit Verwendungs- oder Montagetipps versehen sind. Hinter dem Fettfilter befindet sich ein Aufkleber, der nicht entwickelten werden darf.

Reitsvorschriften bei Kindern

• Das Verpackungsmaterial des Gerats ist gefährlich für Kinder. Das Verpackungsmaterial ist nicht zum Spielengeeignet. Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.
• Kinder ab 8 Jahren dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschult sind.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielten.
• Kinder unter 8 Jahren mussen sich vom Gerät und dem Anschlusskabel fernhalten.
• Die Reinigung und Wartung des Gerätesarf nicht von Kindern durchgeführt werden.
• Die Beleuchtung des Gerätes ist sehr hell und kann die Augen schädigen. Achten Sie darauf, dass insbesondere Babys nicht direkt in die Lampen schauen.
• Stellen Sie sicher, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden. Die Batterien dürfen nicht unbeaufsichtigt von Kindern ausgetaucht werden.

Reitsvorschriften bei der Verwendung des.

Gerats

• Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Kenntnisse oder Erfahrung dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschuilt sind.

• Das Flambieen unter dem Gerät ist niemals gestattet.

• Bleiben Sie immer am Gerät stehen, wenn Sie backen, braten, grillen oder frittieren. Überhitztes Öl und Fett können sich schnell entzüden und die Dunstabzugshaube beschädigen.

• Reinigen Sie den Fettfilter regelmäßig gemäß den Anweisungen in dieser Gebrauchsanweisung. Die Nichtbeachtung der Reinigungsanweisungen führt zu Fettablagerungen im Filter und zu Brandgefahr.

• Verwenden Sie das Gerät niemals ohne Fettfilter, um zuverhindern, dass Schmutz und Fett in das Gerät gelangen und dessen Funktion auf Dauer beeinträchtigen können.

• Schalten Sie Ihr Gerät im Brandfall immer aus.

• Löschen Sie bennende Fette niemals mit Wasser, sondern decken Sie die Pfanne mit einem geeigneten Deckel oder einer Löschdecke ab.

• Achtung, bestimmte in Reichweite befindliche Teile des Gerats konnen während des Kochens besteht werden.

• Gasbrenner konnen während des Betriebs sehr viel Wärme erzeugen. Stellen Sie safer, dass diese Wärme in der Dunstabzugshaube nicht zu stark ansteigen kann. Die über den Gasbrennern installierte Dunstabzugshaube kann Schadennehmen werden oder in Brand geraten.

• Betreiben Sie die Gasbrenner nur mit darauf befindlichchem Kochgeschirr.

• Schalten Sie die Gasflamme aus, wenn Sie das Kochgeschirr vom Gasfeld nehmen.

• Wenn Sie mehrere Gasbrenner gleichzeitig verwenden, stellen Sie die Dunstabzugshaube auf Position 2 oder higher.

• Betreiben Sie große Brenner von mehr als 5 kW niemals länger als 15 Minuten mit der hochsten Flamm, z. B. für einen Wok.

• Schalten Sie das Gerät einige Minuten vor dem Beginn des Kochvorgangs ein, um die Kochdämpfe effektiv zu entfern.
• Verwenden Sie die Nachlaufeinstellung, sofern bei dem Gerät vorhanden. Die Anweisungen für die Nachlaufeinstellung sind in dieser Gebrauchsanweisung beschrieben.
• Vermeiden Sie jegliche Zugluft über den Kochfeldern.
• Setzen Sie Ihr Kochgeschirr so auf die Kochfelder, dass eventuell aufsteigende Dämpfe unter die Saugfläche der Dunstabzugshaube gelangen.
  Kochen mit Induktion: Stellen Sie die Intensität von Gerät und Kochfeld so niedrig wie möglich ein, um eine übermäßige Dampfbildung zu vermeiden.
• Wenn das Gerät mit einer unteren Platte versehen ist, stellen Sie sicher, dass diese immer richtig geschlossen ist. Achten Sie daraufuf, dass die Platte richtig in die Klemmen eingesetzt wurde und sich nicht losen kann. Legen Sie ihre Hande beim Öffnen der unteren Platte nicht auf die Seite der Scharniere, um ein Einklemmen zu vermeiden.
• Stellen Sie keine Gegenstände auf das Gerät, sie können herunterfallen und eine gefährliche Situation verursachen.
• Wenn ein Abhängekabel beschädigt ist, damit die Dunstabzugshaube nicht verwendet werden. Die Abhängekabel dürfen nur von einem qualifizierten Fachmann ersetzt werden.
  Die Abhängekabels können durch übermäßige Belastung beschädigt werden. Lassen Sie die Dunstabzugshaube nicht schwanken. Ziehen Sie nicht an den Kabeln.
• Auf dem Gerät platzierte Gegenstände können die Befestigungselemente überlasten. Die Einheit kann dann nach hinfallen. Legen Sie keine Objekte auf das Gerät.

Unabhängig davon, wie groß die Kuche oder der Raum mit offener Kuche ist, kann dem Raum nur so viel Luft entzogen werden, wie zugeführrt wird. Eine zu geringe Luftzufuhr kann zu einem Wirkungsgradverlust von 50% und mehr führen.

[!] Wird die Absaugung gleichzeitig mit einem Verbrennungssystem verwendet (z. B. Gas-, Öl-, Holz- oder Kohleheizungen, Gasboiler, gasbefeuerte HeiBwasserkessel, Gaskochfelder und Gasöfen), können Verbrennungsgase zurückgesaugt werden und zu Vergiftungen führen.

Ein Verbrennungssystem nutzt Luft in einem Raum als Verbrennungsluft. Dadurch entstehen Verbrennungsgase, die durch eine Abzugsanlage nach außen geleitet werden.

Das Gerä saugt Luft aus der Küche und angrenzenden Räumen an. Wenn die Luftzufuhr nicht ausreicht, entsteht ein Unterdruck. Die giftingigen Gase werden aus dem Schornstein oder Abzugsschacht in den Raum zurückgesaugt.

Bei gleichzeitiger Benutzung des Gerätes und der Verbrennungssysteme im selbsten Raum darf der Unterdruck im Raum 4 Pa (=0,04 mBar) nicht überschreiben. Ein Unterdruck kann verhindert werden, wenn durch nicht

verschließbare Öffnungen (z. B. in Fenstern oder Türen in Kombination mit einem Luftungsschrank in der Wand) genügend Luft in den Raum gelangt.

Lassen Sie Ihr gesamtes Luftungssystem von einem Fachmann beurteilen und setzen Sie sich in Bezug auf geeignete Maßnahmen im Bereich der Luftzufahr beraten.

Wenn Sie das Gerät mit einem internen oder externen Motor mit Abzug ins Freie verwenden, muss der Raum, in dem das Gerät installiert / aufgestellt wurde, über eine ausreichende Luftzufuhr verfügen, damit Frischluft einstömen kann. Die Frischluftzufuhr kann über ein geöffnetes Fenster oder eine geöffnete Tur oder durch Anbringung eines Frischluftgitters realisiert werden.

Bei einem Gerät mit Rezirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Mindestbelüfung gegeben sein. Die Belüfung kann über die allgemeine Belüfung oder ein geöffnetes Fenster oder eine geöffnete Tur erfolgen.

Einige Geräte sind mit einem Anschluss für einen Fensterkontaktschalter ausgestattet (siehe technische Daten Ihr Ges Geräts). Wenn das Gerät gleichzeitig mit einem Heizgerät betrieben werden muss, das Raumluft besteht und die erforderliche Frischluftzufuhr nur durch ein geöffnetes Fenster erfolgen kann, kann ein Fensterkontaktschalter (nicht mitgeliefert) an das Gerät angeschlossen werden. Dadurch wird sichergestellt, dass das Gerät nur bei geöffnetem Fenster Funktioniert. Bei geschlossenem Fenster kann der Lüfter nicht eingeschaltet werden. Wenden Sie sich an ihren Installateur, um das richtige Zubehör für Ihr Gerät zu erhalten.

htsmassnahmen gegen Schaden

Die richtige Montage ist in der Montageanleitung beschreiben. Lesen Sie die Anweisungen sorgfältig durch.
Die Installation und der elektrische Anschluss des Geräts müssen von einem anerkannten Fachmann übernommen werden.
- NOVY haftet nicht für Schäden, die auf eine falsche Installation oder einen fehlerhaften Anschluss darüberzuführen sind.
- Überprüfen Sie den Abstand zwischen Kochfläche und Gerät. Die minimale und maximale Höhe sind in der Montageanleitung angegeben.

htsmassnahmen bei einem Defekt

• Schalten Sie das Gerät und die Stromversorgung aus, wenn Sie einen Defekt feststellen.
  Die Reparaturdürfen ausschließlich von Fachpersonal durchgefuhrt werden. Öffnen Sie das Gerät niemals selbst. Wenden Sie sich an den Kundendienst von Novy.

UMWELTSCHUTZ

Tipps zum Energiesparen

Das neue Gerät ist entsprechend und energiesparend. Im Folgenden finden Sie eine Tipps, damit Ihr Gerät noch mehr Energie spart.

• Schalten Sie das Gerät in der gingsten Geschwindigkeit ein, wenn Sie mit dem Kochen beginnen, um den Feuchtigkeitsgrad zu regulieren und Kochgerüche zu entfern.
• Erwenden Sie die höchste Geschwindigkeit nur, wenn dies unbedingt notwendig ist.
• Erhöhen Sie die Geschwindigkeit des Geräts nur, wenn die Dampfmenge dies erfordert.
• Halten Sie den/die Filter des Gerats sauber, um die Effizienz von Fett- und GeruchsfILTERung zu optimieren.
• Schalten Sie bei Entstehung von viel Dampf rechtzeitig auf eine höhere Leistungsstufe. Das ist effizienter, als zu versuchen, Dampf aufzufangen, der sich bereits in der Kuche verteil hat, indem das Gerät lang laufen gelassen wird.
• Lassen Sie das Gerät nach dem Kochen nicht unnötig (nach)belüften.
• Schalten Sie die Beleuchtung bei Verlassen der Kuche oder bei ausreichendem Licht in der Kuche aus.
• Stellen Sie sicher, dass im Raum eine ausreichende Luftzufuhr vorhanden ist, damit das Gerät effizient und energiesparend betrieben werden kann.
• Bedecken Sie die Pfannen mit einem Deckel, um Kochdämpfe und Kondenswasserbildung zu reduzieren.

Recycling der Transportverpackung und des Altgerätes

Die Verpackung schützt das Gerät gegen Transportschäden. Die verwendeten Materialien sind nicht umweltschädlich und zum Recycling geeignet. Entscheiden Sie sich für eine umweltfreundliche Entsorgung der Verpackung. Ihr Gerät enthalt auch weitere wiederverwertbare Materialien.

Gebrauchte Geräte müssen davon vom Restmüll getrennt werden. Das Recycling der von Ihr Hersteller organisierten Altgeräte erfolgt auf diese Weise unter besten Bedingungen. Für das Recycling Ihres Geräts verweisen wir auf die geltenden europäischen Richtlinien für Elektround Elektronik-Altgeräte. Erkundigen Sie sich bei ihrer Gemeinde oder Ihr Vermögen nach der nachstgelegen den Sammelstelle für Ihr Altgerät.

Stellen Sie sicher, dass Altgeräte außerhalb der Reichweite von Kindern aufbewährt werden.

Recycling von Batterien

Entsorgen Sie Batterien nicht im normalen Hausmull. Erkundigen Sie sich bei ihrer Gemeinde oder Ihr Verm Verkauf nach der nachstgelegen den Sammelstelle fur Batterien. Stellen Sie safer, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden.

2 BEDIENUNG UND FUNKTIONEN

2.1 Bedienung des Geräts

Die Dunstabzugshaube lasst sich mit der mitgelieferten Fernbedienung oder über die Novy mobile Application (Novy Connect Application) bedieren. Mehr über die Novy mobile Application lesen Sie in Abschnitt 2.6.

Bedienung über Fernbedienung:

Die Fernbedienung für die Dunstabzugshaube ist vorstalliert und betriebsbereit..

1 Beleuchtung Kochmodus ein/aus 2 Erhöhung Drehzahlstufen
3 Verringerung Drehzahlstufen
4 Ein-/Aus-Schalter
Stimmungsmodus Beleuchting ein/aus

Informationen auf dem Display:

A WeiBe Anzeige-LEDs Drehzahlstufen 1,2,3
B WeiBe Anzeige-LEDs Power-Position
Orange Anzeige-LED Austausch Rezirkulationsfilter
Grüne Anzeige-LED Reinigung Fettfilter

2.2 Ein- und Ausschalten des Dunstabzugs

Ventilator ein- und ausschalten

Mit Taste wird der Motor eingeschaltet. Die Dunsthaube startet in der selbst Stufe wie sie ausgeschaltet wurde.

Drei weiße Anzeige-LEDs A zeigen Drehzahlstufenposition 1 bis 3 an.
Die vierte weiBe Anzeige-LED BZeigt die Power-Position an. Die Power-Position kommt nur bei starker Entwicklung von Gerüchen, Rauch oder Dampf zum Einsatz. Angesichts des groBen Luftvolumens in dieser Position solte die Verwendung auf ein Minimum begrenzt bleiben.
- Nach 6 Minuten wird der Power-Modus automatisch auf Stufe 3 zurückgesetzt.
Die erleuchtete Anzeige-LED zeigt die aktuelle Motordrehzahl an.

Motordrehzahl

Zur Erhöhung der Motordrehzahl die Taste drucken. Zur Verringerung der Drehzahl die Taste drucken. Die Motordrehzahl lasst sich auf 4 Stufen einstehen. Die erforderliche Position kann je nach Dampfentwicklung während des Kochens gewählt werden.

Ausschalten der Entlüftung mit Nachlaufzeit

Zum Einstellen des Verzögerungsmodus die Taste einmal drücken.

Die erstige weiße LED der Motordrehzahl blinkt. Der Motor lauft 30 Minuten lang in der Einstellung für Nachventilation weiter. Danach schaltet sich der Motor aus.

Die Beleuchtung im Kochmodus bleibt weiterhin im Stimmungsmodus eingeschaltet.

Nutzen Sie die Nachlaufzeit von 30 Minuten, damit die Kochgerüche im Monoblockfilter gut aufgenommen werden können.

Ausschalten der Entlüftung ohne Nachlaufzeit

Die Taste zweimal drucken.

Auto-Stop

Um zu verhindern, dass die Dunstabzugshaube versehentlich eingeschaltet bleibt, wird der Motor nach 3 Stunden automatisch ausgeschaltet (nur, wenn während dieser 3 Stunden keine Taste gedrückt wurde).

Die Beleuchtung bleibt im Stimmungsmodus eingeschaltet.

Der Motor ist mit einem Thermokontakt ausgestattet, der den Motor bei Überhitzung ausschaltet. Nach Abkühlung schaltet sich der Motor wieder ein. Die Ursache der Überhitzung muss ermittelt werden. Das kann zum Beispiel Fettbrand, der blockierte Ventilator des Motors oder ein in die Abluftöffnung geratener Gegenstand sein, der diese ganz oder teilweise verschliebt.

2.3 Beleuchtung

Für die Beleuchting konnen Sie zwischen Kochmodus und Stimmungsmodus wahren. Die Beleuchting Funktioniert unabhängig vom Motor.

Kochmodus

Im Kochmodus ist die Beleuchtung fur das Kochen optimiert. Zum Ein- oder Ausschalten des Kochmodus drucken Sie Taste oder Taste

Lichtintensität im Kochmodus

Wenn der Kochmodus aktiv ist, konnen Sie die Helligkeit verringern oder erhöhen, indem Sie Taste gestrückt halten. Lassen Sie die Taste bei der gewürschten Lichtintensität los.

Steken die Lichtintensitat im Kochmodus nicht vollständig dimmen, weil dann die Helligkeit nicht mehr zum Kochen ausreicht.

Ändern der Farbtemperatur im Kochmodus

Wenn Sie Taste und Taste = gleichzeitig 4 Sekunden gedrückt halten, können Sie die Farbtemperatur kälter einstehen. Lassen Sie bei der gewündsten Farbtemperatur beiden Tasten los.

Wenn Sie Taste und Taste gleichzeitig 4 Sekunden gedrückt halten, können Sie die Farbtemperatur warmer einstellen. Lassen Sie bei der gewünschten Farbtemperatur beiden Tasten los.

Beim Ausschalten des Kochmodus merkt sich die Dunstabzugshaube den zuletzt eingestellten Wert, so dass der von Ihnen bevorzugte Wert beim Einsatzen immer übernommen wird.

Stimmungsmodus

Der Stimmungsmodus sorgt für eine optimale Beleuchtung, um eine angenehme Atmosäre zu schaffen.

Die Beleuchtung im Stimmungsmodus umfasst die vier Eckleuchten und die nach oben gerichtete Leuche bereits auf der Dunstabzugshaube. Diese arbeiten gleichzeitig.

Um den Stimmungsmodus ein- oder auszuschalten, drucken Sie die Taste 5.

Die Intensität der vier Eckleuchten und der nach oben gerichteten Leuche kann unabhängig über die Novy mobile Applikation (Novy Connect-App) eingestellt werden.

2.4 Fernbedienung

Die Fernbedienung ist vorprogrammiert und bereit zur Benutzung.

Die Fernbedienung programmieren

Falls der eingestellte Code andere Transmitter beeintrachtigt, kann ein anderer Code gewählt werden. Es gibt 10 verschiedene Codes.

So bestimmen Sie den aktuellen Code

Drücken Sie an der Fernbedienung gleichzeitig kurz auf die Tasten und

Zum Andern des Codes

• Drücken Sie (ca. 3 Sekunden lang) gleichzeitig auf die Tasten und der Fernbedienung, bis die grüne LED auf der Fernbedienung zu blinken beginnnt.
  Die grüne LED auf der Fernbedienung blinkt so oft wie der neu eingestellte Code (= alter Code + 1). Wenn ein anderer Code gewünscht wird, wiederholen Sie diesen Schritt (1x Blinken ist Code 1, 2x Blinken ist Code 2 usw. Insgesamt gibt es 10 Codes).
• Verbinden Sie die Fernbedienung mit der Dunstabzugshaube über die Kopplungstaste. Die schwarze Kopplungstaste befindet sich an der Seite des Netzkabels oben auf der Dunstabzugshaube. Drücken Sie die schwarze Kopplungstaste, der Kopplungsmodus ist dann für 3 Minuten aktiv.
• Drücken Sie innerhalb von 3 Minuten die Taste an der Fernbedienung, um die Kopplung zu bestätigten. Die Dunstabzugshaube und die Fernbedienung sind nun aufeinander eingestellt.

2.5 InTouch

Die Dunstabzugshaube verfügt über eine InTouch-Funktion. Wenn Sie ein Induktionskochfeld von Novy mit InTouch haben, können Sie die Dunstabzugshaube von diesen aus bedieren. Außen dem besteht die Möglichkeit, die Dunstabzugshaube mit einer Fernbedienung zu bedieren.

InTouch auf dem Induktionskochfeld programmieren

Die Fernbedienung muss erst mit der Dunstabzugshaube Funktionieren. Bei Bedarf kann der Code der Fernbedienung geändert werden, wie in Abschnitt 2.5 beschrieben.

• SchlieBen Sie das Kochfeld an die Netzspannung an.
• Berühren Sie gleichzeitig die Tastes und auf dem Induktionskochfeld, bis Sie einen Signalton horen (etwa 7 Sekunden).
  Das Kochfeld wird jetzt automatisch den Code der Dunst-abzugshaube suchen.
  WARTEN SIE, bis die Beleuchtung der Dunstabzugshaube blinkt ODER bis Sie acht mal ein Klickgerausch von der Dunstabzugshaube horen (bleiben Sie geduldig, dies kann eine Weile dauern).
• Blink das Licht oder Sie heden das "Klick"-Gerausch; drucken Sie sofort auf jeder InTouch-Tasteoder + oder - oder auf dem Induktskochfeld.
• Siewerden ein "Piep"-Signal horen, um die Verbindung zwischen beiden Gerätevanzuzeigen.

Jetzt können Sie die Dunstabzugshaube mit den Tasten auf dem Induktionskochfeld bedieten.

Weitere Informationen zur Verwendung der InTouch-Funktionen finden Sie in der InTouch-Gebrauchsanweisung des Kochfelds.

2.6 Bedienung über mobile Appliance

These Dunstabzugshaube kann auch über ein mobile Endgerät gesteuert werden.

Ist die Anwendungsapp von Novy auf Ihrm mobilen Endgerät installiert, können Sie das Endgerät mit der Dunstabzugshaube verbinden.

Falls die Dunstabzugshaube nicht mit dem mobilen Gerät verbunden ist, dann kann die Dunstabzugshaube auf normale Weise betrieben werden über die Fernbedienung der Dunstabzugshaube selbst.

Set up durchfuhren

Um die Novy-Anwendungsapp für ihre Dunstabzugshaube zu verwenden und die Geräteinstallation durchzuführen sind nachfolgende Punkte erforderlich:

• Das mobile Endgerät (Smartphone oder Tablet) besteht eine aktuelle Version des iOS oder Android Betriebs-systems.

• Laden Sie die Novy-Anwendungsapp über ihren bevorzugten App Store herunter.

• Die Dunstabzugshaube muss an das Stromnetz ange-schlossen und eingeschaltet sein. Die Dunstabzugshaube und das mobile Endgerat müssen in Reichweite zueinander sein.

Die Novy-Anwendungsapp wird Sie durch das gesamte Prozedere führen.itte folgen Sie entsprechend den Hinweisen.

der Funktionen konnen nur über diese Application aktiviert, geändert oder ehen werden.

3 REINIGUNG UND WARTUNG

ten Sie alle Anweisungen des Abschnitts- rheits- und Nutzungsvorschriften".

achting der unten aufgeführten Reinianweisungen sorgt für eine langere Leuauer und optimale Funktion des Geräts.

Bodenplatte, der Fettfilter und der Umluftkönnen bei der Handhabung hersaufallen.
Jann Schäden verursachen. Achten Sie, dass Sie die Bodenplatte und den/die eiderzeit sicher festhalten, wenn Sie sie haben.

unstabzugshaube wird mit Stahlseilen einem Rahmen fest an der Decke montiert. Construction erlaubt jedoch eine gering- Oszillation, sodass unerwartete mecha- Belastungen aufgenommen werden, dass es zu einem Schaden kame.
ann zur Folge haben, dass sich die Haube er Reinigung bewegt. Lassen Sie die Dunzugshaube nicht ins Schwingen kommt. In Sie nicht an den Kabeln.

LUNG - Verletzungsgefahr! Öffnen und Ben Sie die Bodenplatte langsam. Bei Sie eine stabile Leiter und achten Sieabilität. Treten Sie nicht auf das Kochfeld, sie Arbeitsplatte.

3.1 Allgemeine Wartung

In Sie die Beleuchtung vor Reinigung der abzugshaube ausreichend abkühlen.

nden Sie nimals aggressive, Kratzer achende oder chlorhaltige Reinigungskte.

Verwenden Sie keinen Hochdruck- bzw. Dampfreiniger.

Inox/Edelstahl

Die Reinigung erfolgt mit einem Tuch und mildem Reinigungsmittel. Danach mit einem weichen Tuch abtrocknen. Für die Pflege von Inox/Edelstahl kann der Novy Cleaner (906060) verwendet werden.

Lackierte Teile der Dunstabzugshaube

Die Dunstabzugshaube kann mit einem feuchten Tuch und mildem Reinigungsmittel gereinigt werden.

Glas

Glasteile der Dunstabzugshaube konnen mit einem weichen Tuch und Glasreiniger gereinigt werden.

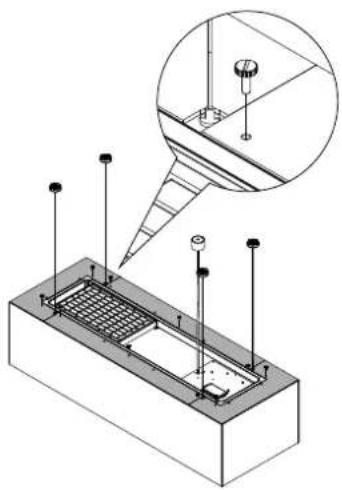

Für die Reinigung der Innenseite der Glaskonstruktion entfernen Sie zuerst die Plastikschauben der durchsichtigen Abdeckung mit der Hand.

Die Schrauben befinden sich an der Oberseite der Glaskonstruktion.

Entfernen Sie die durchsichtige Abdeckung.

Danach konnen die zugänglichen Teile an der Innenseite der Glaskonstruktion mit der Hand gereinigt werden.

AnschlieBend bauen Sie alles in umgekehrter Reihenfolge wieder zusammen.

3.2 Die Bodenplatte entfernen

Wenn die Bodenplatte zur Reinigung von der Dunstabzugshaube abgenommen werden soll, gehen Sie wie folgt vor:

• Fassen Sie die Bodenplatte am linken und rechten Ende.

• Kippen Sie die Bodenplatte langsam nach unter und halten Sie sie weiterhin an ihrem Platz.

• Sobald sich die Bodenplatte in einem Winkel von 90^ nach unter befi ndet, kann die Bodenplatte nach rechts geschoben werden, um sie aus den Scharnieren zu entnehmen. Hier spuren Sie einen gewissen Widerstand. Lassen Sie Vorsicht walten, um Schaden an der Dunstabzugshaube zu vermeiden. Achten Sie darauf, dass Sie die Bodenplatte jederzeit sicheren halten.

Die Bodenplatte kann dann von Hand gereinigt werden. Die Bodenplatte ist nicht für die Reinigung in der Geschirrspulmaschine geeignet.
- Reinigen Sie vor dem Wiedereinbau der Bodenplatte die zugänglichen Teile an der Innenseite der Dunstabzugshaube.
- Gefen Sie zum Auswechseln der Bodenplatte die Bodenplatte am linken und rechten Ende und halten sie fest. Achten Sie darauf, dass Sie die Bodenplatte jederzeit sicher festhalten.
- Halten Sie die Bodenplatte in einem Winkel von 90^ nach unten und schieren Sie die Bodenplatte nach links über die Scharniere, bis Sie ein Klicken horen.
Die Bodenplatte kann nicht geschlossen werden, wenn die Bodenplatte nicht vollständig über den Scharnieren positioniert ist.
Die Bodenplatte kann dann geschlossen werden.

3.3 Fettfilter

Beichtbeachtung der folgenden Instruktionien besteht Brandrisiko infolge übermäßiger Kontamination.

Betrieben Sie das Gerät nicht ohne die Fettfilter.

Anzeige Reinigung Fettfilter

Ange: grunfarbene Anzeigelampe leuchtet auf

Nach 20 Kochstunden weist eine grünfarbene Anzeigelampe an der Dunstabzugshaube daraufhin, dass die Fettfilter gereinigt werden,müssen.

Zugang zum Fettfilter

Zum Öffnen der Bodenplatte (A) fassen Sie rechts und links in den Spalt der Randabsaugung und klappen die Bodenplatte nach unter herunter. Den Fettfilter (B) kon nen Sie am Griff nach unter hersausziehen.

Reinigung des Fettfilters

Der Fettfilter aus Metall kann von Hand oder im Geschirrspulier gereinigt werden. Wir empfehlen, den Fettfilter von Hand zu reinigen.

Reinigung des Fettfilters von Hand:

• Auchen Sie den Filter in eine Lösung aus entfettendem Abwaschmittel und kochendem Wasser.

• Verwenden Sie zur Reinigung eine Bürste

Spulen Sie den Filter danach mit warmem Leitungswasser aus und halten Sieihn abtropfen.

Reinigung des Filters im Geschirrspäuer:

• Verwenden Sie ein gängiges Geschirrspulmittel.
• Geben Sie die gesättigten Fettfilter nicht zusammen mit Geschirr in den Geschirrspüler.
  Wahlen Sie ein Programm mit niedriger Temperatur.
• Lassen Sie den Fettfilter nach der Reinigung abtrpfen.

Beinigung in der Geschirrspulmaschine kann sich der Filter durch den Salzgehalt verfärben. Das hat jeder keinerlei Auswirkungen auf die Funktionsfähigkeit.

Rückplatzierung des Fettfilters

• Vor Rückplatzierung des Fettfilters reinigen Sie die Ränder der Halterung in der Dunstabzugshaube, in die der Filter platziert wird.
• Greifen Sie den Filter mit beiden Händen.
• Stellen Sie sicherdass sich die Entriegelung oder die Lippe des Filters an der Unterseite befindet.
• Platzieen Sie die Rückseite des Filters in der Öffnung, drücken Sie danach den Filter an der Vorderseite nach oben und stellen Sie sichern, dass dieser sich festklemmt.

Ei neuen Fettfilter erhalten Sie im Fachhandel oder auf der Website von Novy. Artikelnummer Fettfilter: 7530.020.

Reset Fettfiltersattigungsanzeige

Wenn Sie die Fettfilter nach der Reinigung wieder einsetzen, reicht es aus, auf 5 Sekunden gleichzeitig auf die Tasten [und [] zu drucken, um die Reinigungsanzeige erneut einzustellen. Wenn Sie dies nicht tun, leuchtet eine grünfarbene Anzeigelampe auf. Je nach Benutzungsdauer (1 bis 2mal pro Monat), sollen die Fettfilters herausgenommen und gereinigt werden.

3.4 Monoblock-Rezirkulationsfilter

Wenn Sie Umluft wahlen, stellen Sie das Umluftprogramm.

Austausch des Monoblock-Rezirkulationsfilters

Ange: orangefarbene Anzeigelampe leuchtet auf

Nach einer bestimmten Zeitspanne zeigt ein orangefarbenes Licht am Gerät an, dass der Monoblock-Rezirkulationsfilter ausgetaucht werden muss.

Betrieb Sied das Gerät nicht ohne die Fettfilter und Monoblockfilter.

Zugang zum Monoblock-Filter

Der Monoblock-Filter befindet sich oben auf der Abzugshaube.

Nehmen Sie den Monoblock-Filter vorsichtig aus der Filterhalterung aus Metall Heraus, indem Sie den Filter auf einer Seite herausschieben.

Möglicherweise wird der Filter beim Herausschieben durch das Stromkabel befindert. Das Stromkabel ist mit einer Schlaufe an einem Schlaufenhalter befestigt. Dieser muss zuerst gelöst werden.

Wiedereinsetzen des Monoblock-Filters

Schieben Sie den Monoblock-Filter vorsichtig in die Halterung oben auf der Abzugshaube. Bei Bedarf die Schlaufe am Schlaufenhalter ersetzen.

Zurücksetzen des Austauschkennzeichens

Wenn Sie die neuen Monoblockfilter austauschen, mussen Sie nur die Tasten [+] und [+] gleichzeitig 5 Sekunden lang drücken, um die Austauschanzeige zurückzusetzen.

Wenn Sie dies nicht tun, leuchtet die orangefarbene Anzeige auf, wenn die Kamera eingeschaltet wird.

3.5 Auswechseln der Batterien

Zum Ausweischeln der Batterien schrauben Sie die Kunststoffabdeckung auf der Rückseite der Fernbedienung ab,ephmen die alten Batterien hereaus und setzen neue Batterien ein. Achten Sie auf die im Batteriefach angegebene Polarität.
Leere Batterien gehoren nicht in den Hausmull, sondern sind als Sondermull zu entsorgen.

Technischen datum

-Versorgung:2xAAA Batterie
-Fequenz:433.92Mhz
- Anzahl Codes: 10
Wirkung bei Temperatur: 0-50°C
- Abmessung: 110 × 50 × 19mm

3.6 Störungen

Bei Störungen können Sie Kontakt mit ihrer (Kuchen-) Lieferanten oder dem Novy-Kundendienst aufnehmen.

Belgien Tel.: [phone]

Frankreich Tel.: [phone]

Deutschland Tel.: [phone]

Niederlande Tel.: [phone]

Vereinigtes Königreich Tel: [phone]

Für alle anderen Länder: Kontaktieren Sie ihren lokalen Installateur oder Novy in Belgien: +32 (0)56/36 51 02

Für eine zufriedenstellende, schelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.

Dippenummer steht auf einem Aufkleber auf der Innenseite der Dunstabzugshaube.
Dieser wird sightbar, sobald Sie den Filter aus der Dunstabzugshaubeephenmen.

Die Typenummer konnen Sie hier notieren:

4 SCHNELLANLEITUNG

4.1 Einstellungen

Die Funktionen können auch über die Novy mobile Applikation (Novy Connect-App) aktiviert, geändert oder geöffnet werden.

EXPOSIERT AKTION ANZEIGEN HINWEIS SEITE
Einschalten des Motors	4			S 25
Abschalten des Motors mit Lüfternachlauf	4	Die erstee Weiße Motorgeschwindigkeits-LED in der Anzeige blinkt	Der Motor bleibt 30 Minuten lang an	S 26
Abschalten des Motors ohne Lüfternachlauf	2 x 4		Der Motor goes sofort aus.	S 26
Motordrehzahl erhöhen	2			S 25
Motordrehzahl verringn	3			p 25
Beleuchtung Kochmodus einge-schaltet	1			S 27
Dimmen der Beleuchtung Kochmodus	1 Drücken Sie weiterhin			S 26
Farbtemperatur wärmer in Kochmodus	1 + 2 für 4 Sekunden			S 26
Farbtemperatur kälter in Koch-modus	1 + 3 für 4 Sekunden			S 26
Beleuchtung Stimmungs-modus ein (Eckleuchten und nach oben gerichtete Leuche gleichzeitig)	5			S 26
Einstellung der Intensität des Stimmungsmodus (Eckleuch-ten und/oder nach oben gerichtete Leuche)	Über mobile Application (Novy Connect)			S 26
Reinigungsanzeige Fettfilter zusücksetzen	2 + 3 für 5 Sekunden	Grünfarbene Anzeigelampe erlischt		S 29
Austauschanzeige Monoblock zusücksetzen	2 + 3 für 5 Sekunden	Orngefarbene Anzeigelampe erlischt		S 29

4.2 Indikationen

ANZEIGEN EXPOSIERT HINWEIS SEITE
Grünfarbene Anzeigelampe leuchtet auf	Der Fettfilter muss gereinigt werden	Bei Nichtbeachtung der Reinigungshinweise kommt es zu übermäßiger Verschmutzung, Brandgefahr und E zienzverlust.	S 28
Orngefarbene Anzeigelampe leuchtet auf	Zeit für den Austausch des verwendeten Monoblock-Rezirkulationsfilters		S 29

NOVY

Novy Phantom Cable

7530

Novy Phantom Frame

7540

CONTENT

Dunstabzugshaufen von Novy werden mit großmöglicher Sorgtall hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnnt an dem Tag, an dem der Verkaufer (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraudeflier. Die Garantiefrist beträgt 60 Monate, wird jedoch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen,... auf 12 Monate verkürrt.

Einschränkungen

These Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschieb. Missbrauch bzw. mängelnde Pflege oder nicht sachkundige Aufstellung zureckzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerat mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennnummern ententiert oder verändert werden. Ein Garantieanspruch liegt ebenn的缘故, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Lierte der Einschränkungen erhalten Sie auf Anfrags.

Die Garantiebedingungen gesten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den likalen technischen Anforderungen (Gasqualität, Spannung, Frenzung, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurrückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzleit festgestellt, ist es über den Fachhändler oder den Kühchenbauer an unsere Adresse zurückzuschicken, undzar vollständig ausgelaubt und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieseres Zertifikats und der Rechnung.

Telefonnummer Technischer Dienst NOVY (bei einem Detekt): [phone]

Bewahren Sie dieses Dokument immer griffbereit auf.

FRANCE

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit großmöglicher Sorglatt hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerat schnell und fachkundig reparieren, ohne dass die lebensdauer des Gerätes beitrachtigt. Beginn und Dauer der Garantiefrist

Die Garantiefrist beginn an dem Tag, an dem der Verkauf (Rechnungsdatum gitt als Beleg) das Gerat an den Verbrauchener fiet. Die Garantiefrist beträgt vierundzwnizg Monate.

Einschränkungen

These Garantiesthat havekei Gültigkeit,wen es um Fehlergeht,die auf normalen Verschleibe,Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind.Andereils erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern ententür oder verändert werden. Ein Garantieanspruch liegt ebenso羌ign vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besilan.

Die vollständige Lierte der Einschränkungen erhalten Sie auf Antrac.

Die Garantiebedingungen getlen für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gassqualität, Spannung, Frenzung, Installationsvorschriften, Klimabedingungen)GREcht wird. Schaden, die auf die Tatsache zureichzuführen sind, dass das Gerät für den gewündchten Verwendungszweck nicht geeignet ist und die notwendigen oder gewündchten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzstell festgestellt, ist es über den Fachhandlert oder den Kühchenbauer an unsere Adresse zurückzuschicken, und weniger vollständig ausgebaut und verfahren mit einer Anfrage des Absenders zum Auslaufsch im Rahmen des Garantieanspruchs sowie dieseres Zertifikats und der Rechnung. Bewahren Sie diese Dokumente immer griffbereit auf.

NOVY NEDERLAND B.V.

Garantietermiin en dekking

Deutschland und Osterreich: Tel: [phone]
